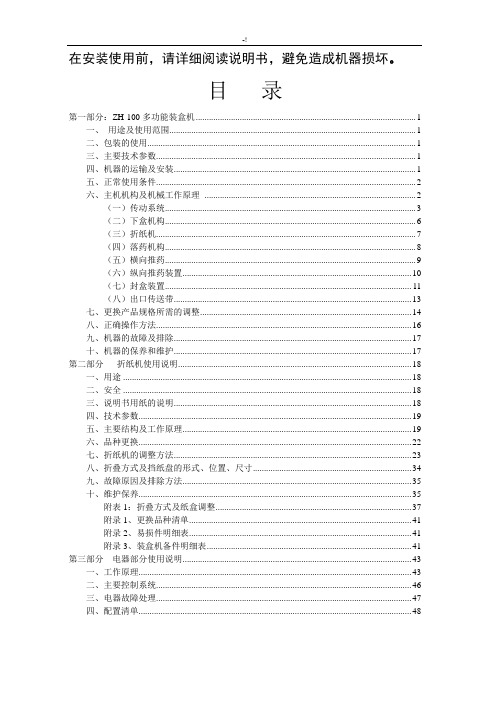

目录第一部分：ZH-100多功能装盒机 (1)一、用途及使用范围 (1)二、包装的使用 (1)三、主要技术参数 (1)四、机器的运输及安装 (1)五、正常使用条件 (2)六、主机机构及机械工作原理 (2)（一）传动系统 (3)（二）下盒机构 (6)（三）折纸机 (7)（四）落药机构 (8)（五）横向推药 (9)（六）纵向推药装置 (10)（七）封盒装置 (11)（八）出口传送带 (13)七、更换产品规格所需的调整 (14)八、正确操作方法 (16)九、机器的故障及排除 (17)十、机器的保养和维护 (17)第二部分折纸机使用说明 (18)一、用途 (18)二、安全 (18)三、说明书用纸的说明 (18)四、技术参数 (19)五、主要结构及工作原理 (19)六、品种更换 (22)七、折纸机的调整方法 (23)八、折叠方式及挡纸盘的形式、位置、尺寸 (34)九、故障原因及排除方法 (35)十、维护保养 (35)附表1：折叠方式及纸盒调整 (37)附录1、更换品种清单 (41)附录2、易损件明细表 (41)附录3、装盒机备件明细表 (41)第三部分电器部分使用说明 (43)一、工作原理 (43)二、主要控制系统 (46)三、电器故障处理 (47)四、配置清单 (48)第一部分：ZH-100多功能装盒机多功能装盒机是我公司研制的新产品具有体积小，重量轻，应用范围广，生产效率高，可一机多用等优点，同时，本机可与铝——铝、铝塑泡罩包装机联线使用，达到最佳效果，并可满足国家药品生产质量管理规范——“GMP”的要求。
一、用途及使用范围ZH-100多功能装盒机能够将各种规格的药板、中药制品、小型长体有规则物品及一些食品等可靠地装入规格特定的纸盒中，并将纸盒封好送出。
适用于各种药品的包装、食品的包装、化妆品的包装及相关行业的小型器皿的包装，使用范围广泛，同时根据用户的不同使用要求，可定期更换产品，且模具生产周期短，装配及调试简便，即适用于大批量单一品种的生产，同时又可以满足用户小批量多品种的生产。
组装自动化设备需求1、目的：本URS的目的是描述xxx组装自动化设备的技术要求，为该设备的设计、制造、验证等项目的实施提供依据，以使该系统能够满足用户的使用需求及GMP 要求。
2、生产能力需求●适用于目前所有版本xxx的组装。
●整线生产效率600盒/8h。
●使生产人员投入减少至1-2人，人员主要作过程巡检工作。
3、职责：●生产主管：负责本用户需求说明文件的起草及修订。
●质量部负责人：负责本用户需求说明文件的审核。
●总监：负责本用户需求说明文件的审核。
●总经理：负责本用户需求说明文件批准。
4、系统/设备描述●存放位置：2号楼●结构和工作原理：（供应商补充）●重量：（供应商补充）●公用系统要求：供应商提供水、电、气耗用表5、生产质量需求●组装物料要一致。
●漏放或多放组分，能识别踢废。
●各工序过程中如有不合格原料，能识别踢废。
●设备本身在运作时不可对产品造成污染和损伤，产品合格率大于99%。
6、操作及维护需求●操作方式，全工序动作采用PLC面板控制，界面清晰，运行内存足够，可扩展输出，提供设备升级空间，全线联动运行流畅。
●控制柜及操控按钮等电控装置应密封良好，能有效阻止灰尘、水和湿气进入。
●显示实时的各工序控制参数，可在面板上显示并调整；系统设置用户登录等级，每个等级拥有相应的可设置安全权限。
●运行记录与通讯方式：生产运作过程中所有的动作（包括故障报警）均需留下记录，特别是各项检测的数据；并可以进行数据导出储存或进行联网，自动上传对应生产数据至指定云端。
●报警设置：运行中出行的故障应有相应的故障信息提示并有相应的处理方法提示。
7、清洁需求●设备、配件和连接的管线材质和结构设计，须确保易拆装、无死角、易清洁。
8、确认需求●安装需求：供应商提供涉及到管道或仪表的制图，同时提供详细的设备清单、对应厂家。
负责安装或安排专业人员现场指导安装。
●厂家应提供符合GMP规范要求的设备DQ，IQ，OQ文件，提供PQ模板并协助完成公司质量体系上设备的验证。
包装印刷全自动片装纸箱提手安装机 设计■ 文/杭州娃哈哈集团有限公司潘家杰摘要：研究了一种基于PLC伺服电机控制的全自动片装纸箱提手安装机设计，通过控制面板与PLC、控制面板与传感器的通信，实现了对系统的实时控制。
该系统采用4台PLC控制器作为控制核心，由数字量输入/输出(I/O)扩展模块进行I/O设备扩充，通过控制面板进行系统参数设置和运行监控，同时系统通过传感器进行信号的检测，确保系统正常运行。
本系统运行可靠，能自动控制片装纸箱提手安装机进行物料全自动进料、分选、整理和穿插等动作，片装纸箱的尺寸参数化设置等数据存储方便调用。
茗妓穹：提手安装机自动化可编程控制器（PLC)控制系统随着人们的生活水平不断提高，物质生 活日益丰富，包装正成为产品的一个重要卖 点。
社会商品除了高品质，还须努力提高“颜 值”。
在快速消费品领域，越来越多的产品为提 高颜值，往往以提手礼盒形式进行售卖，比如 近几年销售火热的“娃哈哈”锌多多、“娃哈 哈”钙多多和“光明”莫斯利安等。
提手礼盒己正成为城乡节假日市场礼品的主要包装形式。
提手礼盒是一类介于运输包装和零售包装 之间的特殊包装形态，包装在制作和使用过程 中会花费较大的人力和费用，如何解决提手在 礼盒（彩箱）上的自动化安装问题，己成为行 业的热议话题。
一、设计背景和应用场景通过对印刷、礼盒、纸箱和包装机械及快 消品生产企业的调研，与行业资深人士的深度中国包装2019.8| 59包装印刷交流。
了解到当前国内外尚未有成熟的片装彩 箱（纸箱）提手自动组装机，纸箱企业仍然以 人工组装为主。
人工安装塑料提手的速度大概 在250个/小时左右，劳动力成本以20元/小时计 算，提手安装成本在0.08元/个左右。
随着劳动 力成本的提高，当前多数相关企业出现了用工 荒的现象，因此片装彩箱提手的组装己成为多 数包装企业面临的成本和技术难题，急需进行 自动化组装的方法予以解决。
性能稳定的全自动片装纸箱提手安装机，在国内外市场几乎空白。

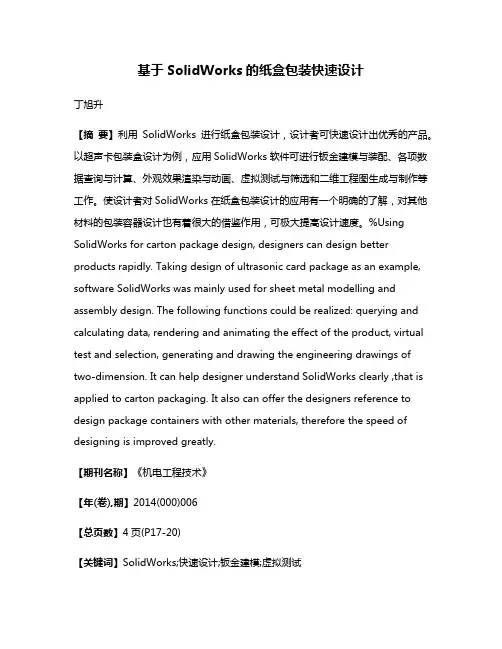

基于SolidWorks的纸盒包装快速设计丁旭升【摘要】利用SolidWorks进行纸盒包装设计，设计者可快速设计出优秀的产品。
以超声卡包装盒设计为例，应用SolidWorks软件可进行钣金建模与装配、各项数据查询与计算、外观效果渲染与动画、虚拟测试与筛选和二维工程图生成与制作等工作。
使设计者对SolidWorks在纸盒包装设计的应用有一个明确的了解，对其他材料的包装容器设计也有着很大的借鉴作用，可极大提高设计速度。
%Using SolidWorks for carton package design, designers can design better products rapidly. Taking design of ultrasonic card package as an example, software SolidWorks was mainly used for sheet metal modelling and assembly design. The following functions could be realized: querying and calculating data, rendering and animating the effect of the product, virtual test and selection, generating and drawing the engineering drawings oftwo-dimension. It can help designer understand SolidWorks clearly ,that is applied to carton packaging. It also can offer the designers reference to design package containers with other materials, therefore the speed of designing is improved greatly.【期刊名称】《机电工程技术》【年(卷),期】2014(000)006【总页数】4页(P17-20)【关键词】SolidWorks;快速设计;钣金建模;虚拟测试【作者】丁旭升【作者单位】广东汕头超声电子股份有限公司超声仪器分公司，广东汕头 515041【正文语种】中文【中图分类】TP391.70 引言纸盒是世界上应用最广泛的销售包装，其结构需要根据不同商品的特点和要求，采用适当的尺寸、适当的材料、美观的造型来安全地保护商品，方便使用和促使销售[1]。
纸箱封箱机常见故障及解决方法
纸箱封箱机常见故障及解决方法，纸箱封箱机是一款适用于纸箱包装的封箱机，采用胶带对纸箱封口，可单独作业，也可参与流水线作业，封箱平整不易起泡，容易调整，可随意调节适用于不同大小的纸箱，经济实用。
纸箱封箱机常见故障及解决方法：
1.封箱机夹钉动作太慢或夹钉行程不足：螺栓松了，前扣或板机内片磨损。
此时可以将螺栓旋紧，注意前扣轴的正确位置。
也可以更换前扣或板机内片，完成上述动作后，测试其功能，如果行程太短则向上微调前扣轴，如果动作慢则向下微调前扣轴；
2.活塞杆处漏气：主体底部环损坏。
此时应更换环。
3.排气口漏气：开关阀环或开关座环损坏或活塞环损坏，更换环。
4.扳机处漏气：开关阀环或开关座环损坏。
更换环。
5.传动环松动无法定位：塑钢条和传动弹簧无弹性。
拆下板机组合，并将弹簧梢重新装好或者更换塑钢条和传动弹簧
如果在使用中遇到其他故障问题，欢迎来电咨询青岛麦格自动化设备有限公司。
