机械零件修复技术

机械设备维修保养的新技术有哪些在现代工业生产中，机械设备的高效运行是企业保持竞争力的关键。

而要确保机械设备的稳定、可靠运行，维修保养工作至关重要。

随着科技的不断进步，机械设备维修保养领域也涌现出了一系列新技术，为提高设备的性能和使用寿命提供了有力支持。

一、无损检测技术无损检测技术是在不损害被检测对象使用性能的前提下，采用多种物理方法来检测设备内部或表面的缺陷。

常见的无损检测技术包括超声检测、射线检测、磁粉检测、渗透检测等。

超声检测利用超声波在材料中的传播特性来检测缺陷。

它能够检测出材料内部的裂纹、孔洞、夹杂等缺陷，并且具有较高的检测精度和深度。

射线检测则通过X 射线或γ射线穿透物体后的衰减差异来成像，直观地显示出物体内部的结构和缺陷。

磁粉检测适用于检测铁磁性材料表面和近表面的裂纹等缺陷，通过施加磁场使磁粉在缺陷处聚集显示缺陷。

渗透检测则是利用液体的毛细作用，将渗透剂渗入表面开口的缺陷中，然后通过显像剂将缺陷显示出来。

无损检测技术能够在设备运行前或运行中及时发现潜在的问题，为维修保养提供准确的依据，避免设备因缺陷进一步发展而导致故障。

二、智能诊断技术智能诊断技术借助计算机技术和人工智能算法，对机械设备的运行状态进行监测和分析，实现故障的自动诊断。

通过在设备上安装传感器，采集振动、温度、压力、电流等参数，并将这些数据传输到计算机系统中进行处理和分析。

基于深度学习、机器学习等算法，智能诊断系统能够对设备的运行数据进行模式识别和特征提取，从而判断设备是否存在异常，并准确诊断出故障的类型、位置和严重程度。

与传统的人工诊断相比，智能诊断技术具有更高的准确性和效率，能够大大缩短故障诊断的时间，减少停机损失。

三、远程监控与维护技术随着物联网技术的发展，远程监控与维护技术在机械设备维修保养中得到了广泛应用。

通过在设备上安装传感器和通信模块，将设备的运行数据实时传输到远程监控中心。

维护人员可以通过互联网随时随地访问这些数据，了解设备的运行状态。

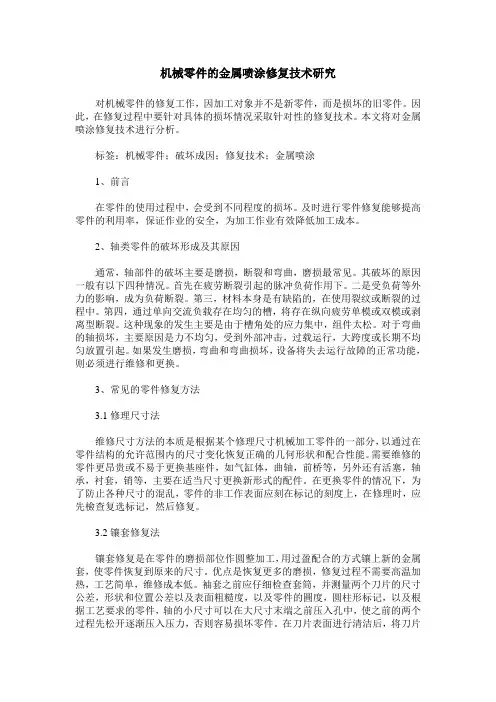

机械零件的金属喷涂修复技术研究对机械零件的修复工作，因加工对象并不是新零件，而是损坏的旧零件。

因此，在修复过程中要针对具体的损坏情况采取针对性的修复技术。

本文将对金属喷涂修复技术进行分析。

标签：机械零件；破坏成因；修复技术；金属喷涂1、前言在零件的使用过程中，会受到不同程度的损坏。

及时进行零件修复能够提高零件的利用率，保证作业的安全，为加工作业有效降低加工成本。

2、轴类零件的破坏形成及其原因通常，轴部件的破坏主要是磨损，断裂和弯曲，磨损最常见。

其破坏的原因一般有以下四种情况。

首先在疲劳断裂引起的脉冲负荷作用下。

二是受负荷等外力的影响，成为负荷断裂。

第三，材料本身是有缺陷的，在使用裂纹或断裂的过程中。

第四，通过单向交流负载存在均匀的槽，将存在纵向疲劳单模或双模或剥离型断裂。

这种现象的发生主要是由于槽角处的应力集中，组件太松。

对于弯曲的轴损坏，主要原因是力不均匀，受到外部冲击，过载运行，大跨度或长期不均匀放置引起。

如果发生磨损，弯曲和弯曲损坏，设备将失去运行故障的正常功能，则必须进行维修和更换。

3、常见的零件修复方法3.1修理尺寸法维修尺寸方法的本质是根据某个修理尺寸机械加工零件的一部分，以通过在零件结构的允许范围内的尺寸变化恢复正确的几何形状和配合性能。

需要维修的零件更昂贵或不易于更换基座件，如气缸体，曲轴，前桥等，另外还有活塞，轴承，衬套，销等，主要在适当尺寸更换新形式的配件。

在更换零件的情况下，为了防止各种尺寸的混乱，零件的非工作表面应刻在标记的刻度上，在修理时，应先檢查复选标记，然后修复。

3.2镶套修复法镶套修复是在零件的磨损部位作圆整加工，用过盈配合的方式镶上新的金属套，使零件恢复到原来的尺寸。

优点是恢复更多的磨损，修复过程不需要高温加热，工艺简单，维修成本低。

袖套之前应仔细检查套筒，并测量两个刀片的尺寸公差，形状和位置公差以及表面粗糙度，以及零件的圓度，圆柱形标记，以及根据工艺要求的零件，轴的小尺寸可以在大尺寸末端之前压入孔中，使之前的两个过程先松开逐渐压入压力，否则容易损坏零件。

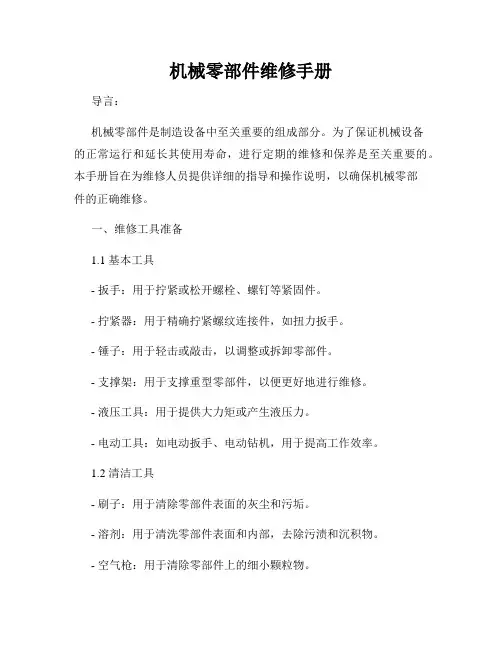

机械零部件维修手册导言：机械零部件是制造设备中至关重要的组成部分。

为了保证机械设备的正常运行和延长其使用寿命，进行定期的维修和保养是至关重要的。

本手册旨在为维修人员提供详细的指导和操作说明，以确保机械零部件的正确维修。

一、维修工具准备1.1 基本工具- 扳手：用于拧紧或松开螺栓、螺钉等紧固件。

- 拧紧器：用于精确拧紧螺纹连接件，如扭力扳手。

- 锤子：用于轻击或敲击，以调整或拆卸零部件。

- 支撑架：用于支撑重型零部件，以便更好地进行维修。

- 液压工具：用于提供大力矩或产生液压力。

- 电动工具：如电动扳手、电动钻机，用于提高工作效率。

1.2 清洁工具- 刷子：用于清除零部件表面的灰尘和污垢。

- 溶剂：用于清洗零部件表面和内部，去除污渍和沉积物。

- 空气枪：用于清除零部件上的细小颗粒物。

二、常见故障及解决方法2.1 零部件磨损机械零部件长时间使用后，由于摩擦和磨损，会出现磨损现象，导致设备性能下降甚至无法正常运转。

解决方法：- 更换磨损的零部件，恢复设备的正常性能。

- 给易磨损的零部件添加润滑油或润滑脂，减少摩擦。

2.2 零部件松动机械零部件在长时间使用过程中，由于震动和振动等因素，可能会发生松动现象，导致机械设备的运行不稳定或产生噪音。

解决方法：- 检查零部件的紧固件，使用扳手或拧紧器逐一检查并拧紧。

- 在松动的连接处增加填料或垫片，增加紧固力。

2.3 零部件损坏机械零部件在使用过程中，由于负载过大、操作不当或材料本身的原因，可能会发生零部件损坏现象。

解决方法：- 更换损坏的零部件，确保零部件的完好。

- 检查操作方法和工作环境，以避免再次损坏。

三、维修流程3.1 故障分析- 定位故障的具体位置和范围。

- 参考说明书和维修手册，了解零部件的技术要求和维修方法。

- 检查相关的零部件和系统，找出可能的故障原因。

3.2 维修步骤- 准备维修工具和材料。

- 拆卸破损、老化或故障的零部件。

- 清洁零部件表面和内部。

零件修复工艺修复零件是针对零件因磨损、损坏或污染而导致功能降低时，重新恢复到原有状态的过程，是机械零件维护保养的主要内容之一。

根据修复方式的不同，零件修复工艺可分为冷修复和热修复两大类，分别用于修复形状不变且有色的零件和形状变形及无色的零件。

一、冷修复冷修复指的是在不施加外力的情况下，不改变零件形状和尺寸，仅仅将有色零件表面清理，重新上涂漆的一种技术。

冷修复一般可用于修复涂层类零件，如滑动元件的外壳和滑动面等。

其修复步骤主要包括：拆卸、清洗、表面处理、上漆，以及其它修复内容等。

（1）拆卸首先将需要修复的零件拆卸，将零件从功能结构上分离，便于后续的清洗、表面处理和上涂漆等修复工作。

（2）清洗拆卸后的零件要进行清洗，以去除表面硬垢和污垢，清洗常用的方法有压缩空气清洗、清水冲洗和化学清洗等。

（3）表面处理清洗后的零件，应采用表面处理技术对其表面进行改善，处理后可令零件表面光洁、均匀，良好的表面状态有利于提高涂料的附着性和耐久性。

（4）上漆将表面处理完的零件，进行上漆。

上漆一般应依照何种涂料，采用何种涂装方法、涂装要求，来确定涂装方法和工艺条件，采用正确的涂料和涂装工艺，使涂装层达到涂装要求。

二、热修复热修复指的是在不改变零件外形尺寸性能的情况下，利用热能将有偏移形状变形或有损坏缺陷的零件以低温熔化或融合的方法进行修复的技术。

热修复一般用于修复比较厚的没有涂料覆盖的零件，如铸件及薄壁件等，其修复过程主要包括：拆卸、清理、表面处理、焊接补钉、表面修整等工序。

（1）拆卸拆卸是零件修复的第一步，拆卸完成后，将拆下来的零件表面清理，以判定零件状态，进行形状变形程度的检测。

（2）表面处理确定好零件修复方案后，需对拆卸后的零件进行表面处理，主要包括表面除锈、表面喷涂处理，以及涂料厚度的控制等。

（3）焊接补钉拆卸后的零件形状变形，或者锈蚀情况较重的，一般需进行焊接补钉修复。

焊接补钉修复时，要选择合适的焊接材料和焊接工艺，保证焊接补钉的强度达标和表面质量好。

机械零件常用的维修方法
11-4
（1）调整换位法：将已磨损的零件调换一个方位，利用零件未磨损或磨损较轻的部位继续工作。

字串4
（2）修理尺寸法：将损坏的零件进行整修，使其几何形状尺寸发生改变，同时配以相应改变了的配件，以达到所规定的配合技术参数。

如东方红—75（54）拖拉机的气缸磨损后，可以按修理尺寸镗磨直径加大0.25、0.5、0.75、1.0或1.25毫米，同时配用相应加大尺寸的活塞和活塞环等。

（3）附加零件法：用一个特别的零件装配到零件磨损的部位上，以补偿零件的磨损，恢复它原有的配合关系。

（4）更换零件与局部更换法：当零件损坏到不能修复或修复成本太高时，应用新的零件更换；如果零件的某个部位局部损坏严重，可将损坏部分去掉，重新制作一个新的部分，用焊接或其它方法使新换上部分与原有零件的基体部分连接成一整体，从而恢复零件的工作能力。

（5）恢复尺寸法：通过焊接（电焊、气焊、钎焊）、电镀、喷镀、胶补、锻、压、车、钳、热处理等方法，将损坏的零件恢复到技术要求规定的外形尺寸和性能。

采用此方法要考虑经济效益，一般修复零件的费用约为原价格的5—50%。

附件四机械零件报废标准与修复工艺一、备件的报废标准1、不符合国家标准和厂家图纸要求而又不能利用；2、锈蚀严重或超过有效期限，又不能修复再生；3、耗能高，且效率低，技术状况落后；4、国家规定报废，且不能利用。

5、虽然可以修复，但修复费用高。

二、一般机件（一）床身、箱体、壳体等铸件1、由于机床导轨面磨损或研伤而破坏机床精度时，应修复。

2、床身、箱体等有裂纹或漏油等缺陷，在不影响设备的强度、刚度及精度条件下，可以采用修复而不换新。

否则要更换。

3、箱体上有配合关系的孔，其几何精度（圆度误差、圆柱度误差）超过孔的本身公差时，要修复。

4、箱体上安装滚动轴承的孔，其配合精度不能超过原定的次一等级配合公差，如原孔为K7,磨损后为Js6,可不修换。

若发现轴承孔与轴承外圈有滑动痕迹或装配后轴承外圈松动者，孔径必须修复。

（二）轴类零件1.主轴修复标准：主轴支承有下列缺陷之一者，均应修复1）表面粗糙度值大于原设计一级或大于Ra0.8um以上者。

2）对于装滚动轴承的轴颈，其直径尺寸精度超过原设计要求的次一等级配合公差时，或者其圆度及圆柱度误差超过规定公差时。

3）对于装滑动轴承的轴颈，其圆度和圆柱度误差超过原定公差时。

4）主轴前后两个支承轴颈的径向圆跳动误差，或其他有配合关系的轴颈，对支承轴颈的径向圆跳动误差超过原定公差50%时。

5）在修复渗氮、碳氮共渗、渗碳淬火的主轴时，必须考虑保持主轴的硬度和一定的硬化层。

2.定心轴颈与法兰盘的配合要求：主轴前端装法兰盘的定心轴颈与法兰盘的配合要符合规定公差，不能有晃动，否则要修复轴颈，更换法兰盘。

3.主轴锥孔修复要求：主轴锥孔磨损，研伤后，可以适当修磨，但圆柱度必须符合原标准。

修磨后，其端面的位移量允许：莫氏： No.1 1.5mmNo.2 2 mmNo.3 3mmNo.4 4mmNo.5 5 mmNo.6 6mm对安装带扁尾锥体工具（如麻花钻头）的锥孔，修磨后应保证达到配合要求。

4、花键轴1）花键轴的花键部分，对两支承轴颈的同轴度误差超过0.05mm时，应校直。

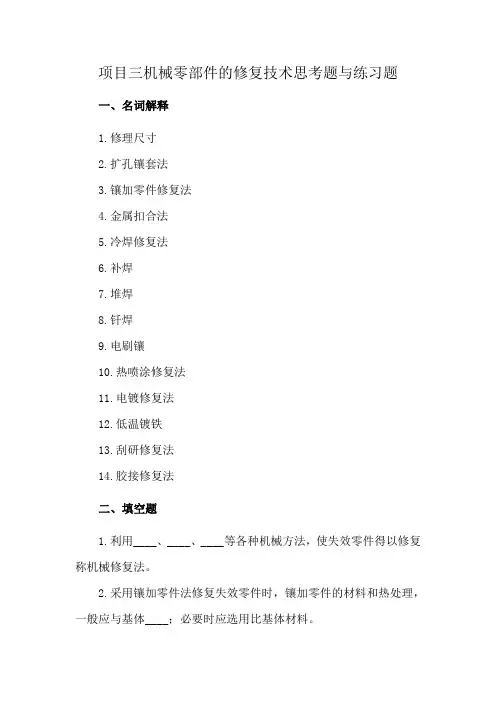

项目三机械零部件的修复技术思考题与练习题一、名词解释1.修理尺寸2.扩孔镶套法3.镶加零件修复法4.金属扣合法5.冷焊修复法6.补焊7.堆焊8.钎焊9.电刷镶10.热喷涂修复法11.电镀修复法12.低温镀铁13.刮研修复法14.胶接修复法二、填空题1.利用____、____、____等各种机械方法，使失效零件得以修复称机械修复法。

2.采用镶加零件法修复失效零件时，镶加零件的材料和热处理，一般应与基体____；必要时应选用比基体材料。

3.焊接修复法可以迅速地修复一般零件的____、____、____等多种缺陷。

4.对于磨损严重的重要零件，可在磨损的部位堆焊上一层金属。

常见的堆焊方式有____和____两类。

5.零件进行堆焊修复后，为减小焊层的应力和硬度不均现象，应进行处理。

6.胶粘剂主要分____胶粘剂和____胶粘剂两大类。

7.有机胶粘剂一般总是由几种材料组成，配制时应注意____的准确，否则将直接影响粘接质量。

8.粘接表面的处理方法有____和等几种。

9.一般液态胶粘剂可采用____和____等涂胶方法。

10.胶层应涂布，注意保证胶层和避免出现____现象。

11.电镀修复法可修复零件的____并提高零件表面的____。

12.采用镀铬法修复零件的镀铬层____高、耐____、耐____、耐____。

13.对于机械设备壳体轴承松动，一般可用____或____的方法修复，但前者费工费时，后者给以后更换轴承带来麻烦。

若采用____或____的方法，可直接修复孔的尺寸。

14.进行金属刷镀时,可通过调整____和____获得所需的镀层厚度。

15.用来喷涂的材料可以是____也可以是____。

同样基体的材料可以是____也可以是____。

16.失效零件经喷涂后，涂层的组织____，并能____，因而____和____性能都较好。

17.机床导轨若发生局部研伤，常用的修复方法有：采用____或____的方法补焊；使用粘接；对研伤部位进行____或____。

(机电设备诊断与维修技术)机械零件修复技术失效的机械零件大部分都可以修复，尤其是磨损失效的零件，可以采用堆焊、热喷涂和喷焊、电刷镀等表面技术，不仅使修复后的机械零件满足使用的技术要求，而且还能提高零件的某些性能，如耐磨性、耐腐蚀性等。

对于机械设备的基础件，如机身、机架等大型铸件产生裂纹，可针对性地采用金属扣合技术进行修复。

焊接修复技术焊接技术用于修复零件使其恢复尺寸与形状或修复裂纹与断裂时称为补焊；用于恢复零件尺寸、形状，并赋予零件表面以某些特殊性能的熔敷金属时称为堆焊。

补焊和堆焊在机械零件的修复技术方法中占有重要的地位，其突出的优点是：结合强度高，可修复磨损失效零件；可以焊补裂纹与断裂、局部损伤；可以用于校正形状。

由于焊修质量高、效率高、设备成本低、便于现场抢修等特点，应用十分广泛。

但由于补焊和堆焊时对零件的局部不均匀的加热使零件产生内应力和变形，所以一般不宜于修复较高精度、细长和薄壳类零件。

焊接时产生的气孔、夹渣等对焊缝强度和密封性都有影响，焊接时产生裂纹也是焊接中需注意的重点。

此外，焊接还要受到零件焊接性的影响。

所以，焊接的应用也受到一定的影响。

随着焊接技术的发展和采取相应的工艺措施，它的缺点大部分可以克服。

补焊1.钢制零件的补焊机械零件补焊比钢结构焊接困难。

由于机械零件多为承载件，除对其材料有物理性能和化学成分要求外，还有尺寸精度和形位精度要求。

在焊修时，还要考虑材料的焊接性以及焊后的加工性要求。

加之零件损伤多是局部损伤，焊修时要保持未损伤部位的精度和物理、化学性能，焊修后的部位要保持设计规定的精度和材料性能。

由于电弧焊能量集中、效率高，能减少对母材组织的影响和零件的热变形，涂药焊条品种多，容易使焊缝性能与母材接近，所以是目前应用最广泛的方法。

为了保证焊修质量，焊接工艺措施要合理。

(1)低碳钢零件低碳钢零件，由于可焊性良好，补焊时一般不需要采取特殊的工艺措施。

(2)中、高碳钢零件中、高碳钢零件，由于钢中含碳量的增高，焊接接头处容易产生焊缝内的热裂纹、热影响区内由于冷却速度快而产生低塑性淬硬组织引起的冷裂纹，焊缝根部主要由于氢的渗入而引起的氢致裂纹等。

机械零件修复技术选择机械零件修复技术的原则：技术合理，经济性好、生产可行第一节机械修复技术机械修复技术：利用切削加工、机械连接和机械变形等各种机械方法，使失效的机械零件得以恢复的方法。

常用的机械修复技术：修理尺寸法、镶装零件法。

局部换修法和金属扣合法一、修理尺寸法修理尺寸法：将损坏的零件进行整修，使其几何形状尺寸发生改变，同时配以相应改变了的配件，以达到所规定的配合技术参数。

轴颈表面和内孔表面因多种原因常发生不均匀磨损,产生椭圆度。

在修复这些零件时,对这类配合副中的主要件,不考虑原来的名义尺寸,采用切削加工方法(如车、镗等)切去不均匀磨损部分,恢复其原来的形状公差和表面粗糙度,与此配合的零件按新尺寸配做，保证原有配合性质不变。

例如：气缸磨损后，可以按修理尺寸镗磨直径加大0.25、0.5、0.75、1.0或1.25毫米，同时配用相应加大尺寸的活塞和活塞环等三、局部换修法局部换修法：有些零件，在使用过程中只有某个部位磨损严重，而其他部位尚好。

这种情况下，可以将严重磨损的部位切除，重新制作，然后用机械连接、焊接或粘接等方法固定在原来的位置，使零件得以修复的方法。

也包括调头转向法和紧固零件移位法四、金属扣合法金属扣合法：是指利用金属扣件（波形键）的塑性变形达到修复铸铁机件裂纹或断裂的方法。

也称为冷铆修复法。

（裂纹或断裂）常用的金属扣合法有强固扣合法、强密扣合法、加强扣合法和热扣合法。

四、金属扣合法1.强固扣合法操作：先在垂直于裂纹方向或折断面的方向上，按要求加工出具有一定形状和尺寸的波形槽，然后将用高强度合金材料制成的波形键（形状、尺寸与波形槽相吻合）嵌入槽中，并在常温下铆击使之产生塑性变形而充满整个槽腔，这样由于波形键的凸缘与槽的凹洼相互紧密的扣合，将开裂的两部分牢固地连接成一体。

适用范围：修复壁厚8~40mm的、一般强度要求的机件。

2. 强密扣合法操作：先用强固扣合法将产生裂纹或折断面的零件连接成一个牢固的整体，然后按一定的顺序在断裂线的全长上加工出缀缝栓孔，保证裂纹全部由缀缝栓填充，形成一条密封的金属隔离带，起到防渗漏的作用。
