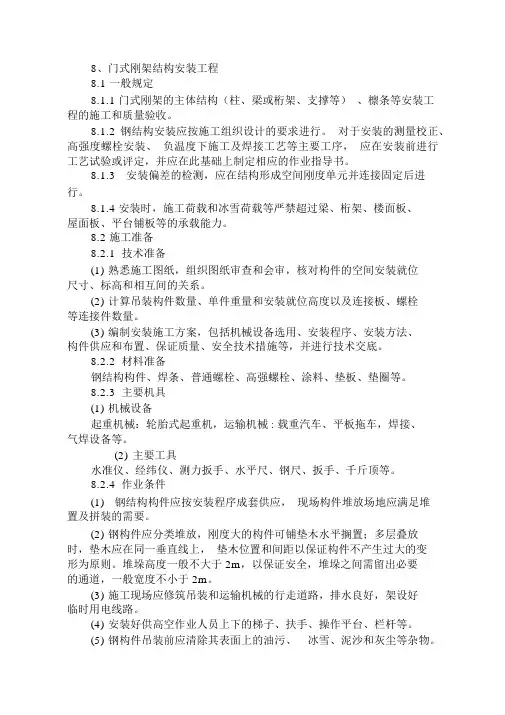

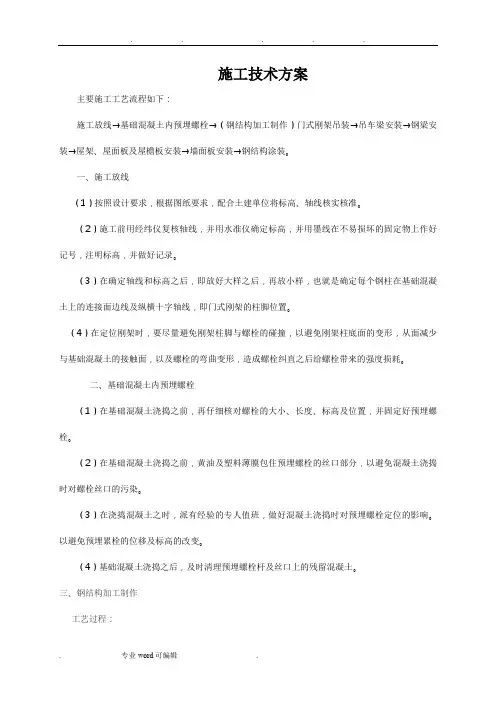

门式钢架钢结构施工技术方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）施工技术方案主要施工工艺流程如下：施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。
一、施工放线（1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。
（2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。
（3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。
（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。
二、基础混凝土内预埋螺栓（1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。
（2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。
（3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。
以避免预埋累栓的位移及标高的改变。
（4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。
三、钢结构加工制作②钢材剪切面或切割面应无裂纹、夹渣和分层。
③质量检验方法：目测或用放大镜、钢尺检查。
4.组立、成型钢材在组立前应矫正其变形，并达到符合控制偏差范围内，接触毛面应无毛刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。
组立时应有适量的工具和设备，如直角钢尺，以保证组立后有足够的精度。
采用设备为Z12型型钢组立机。
①点焊时所采用焊材与焊件匹配，焊缝厚度为设计厚度的2／3且不大于8mm，焊缝长度不小于25mm，位置在焊道以内。
操作人员应严格遵守焊接规范表。
6.制孔①采用设备：摇臂钻②质量检验标准：②质量检验方法：用直尺、钢尺、卡尺和目测检查。
7.矫正型钢①使用设备：翼缘调直机②工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，矫正完成后，应进行自检，允许偏差符合《钢结构施工及验收规范》有关规定。
钢板矫正允许偏差9．除锈除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。
对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。
除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。
经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。
10．油漆钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。
存放在厂房外，则应在当班漆完底漆。
油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。
油漆在涂刷过程中应均匀，不流坠。
11．包装与运输①．构件编号在包装前，将各种符号转换成设计图面所规定构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以便包装时识别。
②．在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。
③．搬运后的构件如发生变形损坏，应及时进行修补，以确保发运前构件完好无损。
12．验收钢构件出厂前，应提交以下资料：⑴产品合格证⑵施工图和设计文件⑶制作过程技术问题处理的协议文件⑷钢材、连接材料和涂料的质量证明书或试验报告。
⑸焊缝检测记录资料⑹涂层检测资料⑺主要构件验收记录⑻构件发运清单资料四、钢构件检验主要内容：（1）根据《钢结构工程及验收规范》（GB50205—2001）中的有关规定，仔细检查验钢构件的外形和几何尺寸。
如有超偏差，应在吊装前设法消除。
（2）根据吊装顺序检查构件的种类和数量是否符合构件进场安4．安装施工工艺①．钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。
钢柱起吊后，当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。
经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。
②．钢梁吊装：钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。
钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。
钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。
③．墙面檩条安装：檩条截面较小，重量较轻，采用一钩多吊或成片吊装的方法吊装。
檩条的校正主要是间距尺寸及自身平直度。
间距检查用样杆顺着檩条杆件之间来回移动，如有误差，放松或拧紧螺栓进行校正。
平直度用拉线和钢尺检查校正，最后用螺栓固定。
5．安装校正①．钢柱校正：钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。
②．钢梁校正：钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。
6．高强螺栓施工（1）钢构件的连接接头，应经检查合格后方可紧固。
（2）安装使用的临时螺栓和冲钉，在每个节点上穿入的数量，应根据安装过程所承受的荷载计算确定，并应符合下列规定：a不应少于安装孔总数的1/3；b临时螺栓不应少于2个；c冲钉不宜多于临时螺栓的30%；（3）永久性的普通螺栓连接应符合下列规定：a每个螺栓一端不得垫2个及以上的垫圈，并不得采用大螺母代替垫圈。
螺栓拧紧后，外露螺纹不应少于2个螺距；b螺栓孔不得采用气割扩孔。
（4）本工程采用的高强度螺栓为摩擦型大六角头，它依靠扭紧螺母（经垫圈）给螺栓施加预拉力，借垫圈使杆件接触面产生摩擦力而传递外力，接触面间摩擦力大小取决于预拉力和接触面间的摩擦系数。
（5）钢构件拼装前，应清除飞边、毛刺、焊接飞溅物。
摩擦面应保持干燥、整洁、不行在雨中作业。
（6）高强度螺栓连接的板叠接触面应平整。
当接触有间隙时，小于的间隙可不处理；～的间隙，应将向出的一侧磨成1：10的斜面，打磨方向应与受力方向垂直；大于的间隙应加垫板，垫板两面的处理方法应与构件相同。
（7）高强度螺栓连接副应按批号分别存放、混用，并应轻装、轻卸，防止受潮、生锈、沾污和碰伤。
（8）施工前，高强度大六角头螺栓连接副应按出厂批号复验扭矩系数，其平均值和标准偏差应符合国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》的规定；扭剪型高强度螺栓连接副应按出厂批号复验预拉力，其平均和变异系数应符合国家现行标准，《钢结构高强度螺栓连接的设计、施工及验收规程》的规定。
（9）安装高强度螺栓时，螺栓应自由穿放孔内，不得强行敲打，并不得气割扩孔。
穿入方向宜一致并便于操作。
高强螺栓不得作为临时安装螺栓。
（10）高强度螺栓的安装应按一定顺序施拧，同一连接面上的螺栓应由接缝中部向两端进行紧固，工字形构件顺序是上翼缘→下翼缘→腹板。
当天安装的高强度螺栓应于当天终拧完毕，外露丝扣不少于2扣。
（11）高强度螺栓的拧紧，应分初拧和终拧。
对于大型节点就分初拧、复拧和终拧。
复拧扭矩应等于初拧扭矩。
（12）扭剪型高强度螺栓的初拧扭矩宜按下列公式计算；终拧应采用专用扳手将尾部梅花头拧掉。
To=·—1)Pc=P+△—2)式中 To-----初拧扭矩（N·m）Pc-----施工预拉力（kN）P------高强度螺栓设计预拉力（kN）△P----预拉力损失值（kN）,宜取设计预拉力的10%。
d-----高强度螺栓螺纹直径（mm）（13）高强度大六角头螺栓的初拧扭矩宜为终拧扭矩的50% ；终拧扭矩应按下列公式计算：Tc=K·Pc·—1)Pc=P+△—2)式中 Tc-----初拧扭矩（N·m）K------扭矩系数。
（14）高强度大六角螺栓施拧采用的扭矩板手和检查采用的扭矩板手，在每班作业前后，均应进行校正，其扭矩误差应分别为使用扭矩的+5%和+3%。
（15）高强度大六角头螺栓终拧结束后，宜采用～的小锤逐个敲检，且应进行扭矩抽查，欠拧或漏拧者应及时补拧，超拧者应予更换。
（16）高强度大六角头螺栓矩检查应在终拧1h以后、24h以内完成。
扭矩检查时，应将螺母退回30o-50o，再柠至原位测定扭矩，该扭矩与检查扭矩的偏差应在检查扭矩的+10%以内。
检查扭矩应世下列计算：式中Tch——检查扭矩（）.六、墙面夹心板安装1．施工前准备①、夹心板围护施工安装之前，订制相应的施工图纸，并根据设计文件编制组织设计及对施工人员进行技术培训和安全生产交底。
②、根据文件详细核对各类材料的规格和数量，对损坏的夹心板，泛水板应及时修复和更换。
③、各类施工设备应齐全，并能正常运转。
④、复核与夹心板施工安装有关钢构件的安装精度，清除檩条的安装焊缝药皮和飞溅物，并涂刷防锈漆进行防腐处理。
2．夹心板施工工序：墙板安装按檩条位置从一端开始进行，板与板之间必须咬紧，再用螺钉固定，墙板接缝处做好防水处理。
夹心板安装时，应边铺设边调整其位置，边固定。
七、檩条的安装薄壁型钢檩条，由于重量轻，安装时可用起重机或人力吊升。
当安装完一个单元的钢柱、屋面梁后，即可进行屋面檩条安装，安装时直接用螺栓连接在檩条托板上。
檩条的安装误差应在±5mm以内。
八、屋面板的安装（1）屋面板安装：屋面板的安装根据现场主钢构的吊装完成情况，从一端山墙开始，向另一端山墙方向推进，严格按施工图纸进行排列，严禁错放、漏放。
在施工开始时必须用操作平台过渡，使之与屋面平行。
在施工过程中一定要拉线安装，使屋面板的坡度方向始终与屋脊保持垂直，对于不同坡向的波峰投影必须成一线，否则将导致屋脊板无法安装。
屋面板的长度最好一次成型，尽量避免横向搭接。
另外屋面板搬运及吊装时应做到轻拿轻放，不得造成屋面板皱褶，应避免划痕，损坏表面油漆。
（2）屋脊的安装：屋面板端处另设连接件，封口放好扣板之前先打好密封胶，然后上面再加封条压紧。
屋脊中心用碎保温棉充满填实，屋脊板与屋脊板之间用白胶在搭接处密封。
（3）泛水板的安装：安装之前仔细弄清泛水板节点的施工工艺，在结构线处按长度现场切割泛水板，用软管密封胶作密封装置，从泛水板到支撑角钢的安装必须采用封胶。
泛水板饰边应做到搭接方向正确、牢固、线条垂直、防水效果好。
九、钢结构油漆1、工艺流程基层处理→涂防锈漆→刮腻子→涂磷化底漆→涂刷面漆。
2、基层处理先将金属表面上的浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等清除干净。
然后进行表面除锈，方法可用手工处理。
如金属表面是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新的光亮表面，再用旧布或棉纱将打磨下的浮灰、锈擦干净；如果钢构件的金属表面锈蚀比较严重（鳞状锈斑），先用铲刀将锈鳞铲掉，也可用锤子或刮刀清理，然后用钢丝刷刷打清理，再用砂布打磨光亮为止，即可涂防锈漆。
