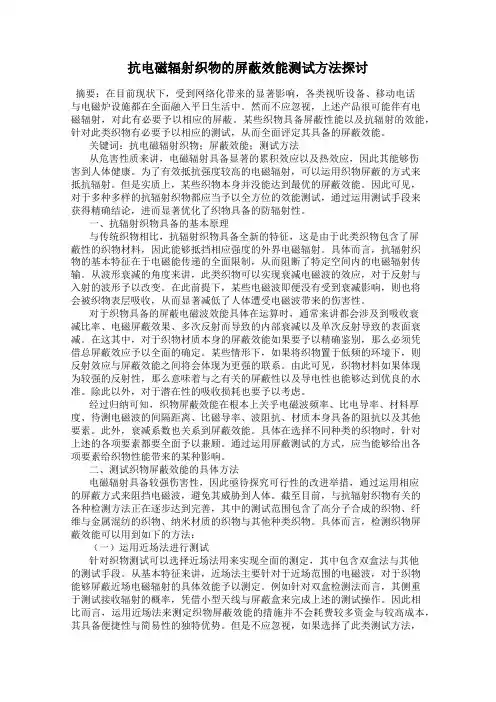

抗电磁辐射织物的屏蔽效能测试方法探讨
发表时间：2018-09-12T16:33:07.283Z 来源：《基层建设》2018年第24期作者：王彦利
[导读] 摘要：在目前现状下，受到网络化带来的显著影响，各类视听设备、移动电话与电磁炉设施都在全面融入平日生活中。
西安市环境监测站陕西西安 710118
摘要：在目前现状下，受到网络化带来的显著影响，各类视听设备、移动电话与电磁炉设施都在全面融入平日生活中。然而不应忽视，上述产品很可能伴有电磁辐射，对此有必要予以相应的屏蔽。某些织物具备屏蔽性能以及抗辐射的效能，针对此类织物有必要予以相应的测试，从而全面评定其具备的屏蔽效能。
关键词：抗电磁辐射织物；屏蔽效能；测试方法
从危害性质来讲，电磁辐射具备显著的累积效应以及热效应，因此其能够伤害到人体健康。为了有效抵抗强度较高的电磁辐射，可以运用织物屏蔽的方式来抵抗辐射。但是实质上，某些织物本身并没能达到最优的屏蔽效能。因此可见，对于多种多样的抗辐射织物都应当予以全方位的效能测试，通过运用测试手段来获得精确结论，进而显著优化了织物具备的防辐射性。
一、抗辐射织物具备的基本原理
与传统织物相比，抗辐射织物具备全新的特征，这是由于此类织物包含了屏蔽性的织物材料，因此能够抵挡相应强度的外界电磁辐射。具体而言，抗辐射织物的基本特征在于电磁能传递的全面限制，从而阻断了特定空间内的电磁辐射传输。从波形衰减的角度来讲，此类织物可以实现衰减电磁波的效应，对于反射与入射的波形予以改变。在此前提下，某些电磁波即便没有受到衰减影响，则也将会被织物表层吸收，从而显著减低了人体遭受电磁波带来的伤害性。
对于织物具备的屏蔽电磁波效能具体在运算时，通常来讲都会涉及到吸收衰减比率、电磁屏蔽效果、多次反射而导致的内部衰减以及单次反射导致的表面衰减。在这其中，对于织物材质本身的屏蔽效能如果要予以精确鉴别，那么必须凭借总屏蔽效应予以全面的确定。某些情形下，如果将织物置于低频的环境下，则反射效应与屏蔽效能之间将会体现为更强的联系。由此可见，织物材料如果体现为较强的反射性，那么意味着与之有关的屏蔽性以及导电性也能够达到优良的水准。除此以外，对于潜在性的吸收损耗也要予以考虑。
经过归纳可知，织物屏蔽效能在根本上关乎电磁波频率、比电导率、材料厚度、待测电磁波的间隔距离、比磁导率、波阻抗、材质本身具备的阻抗以及其他要素。此外，衰减系数也关系到屏蔽效能。具体在选择不同种类的织物时，针对上述的各项要素都要全面予以兼顾。通过运用屏蔽测试的方式，应当能够给出各项要素给织物性能带来的某种影响。
二、测试织物屏蔽效能的具体方法
电磁辐射具备较强伤害性，因此亟待探究可行性的改进举措，通过运用相应的屏蔽方式来阻挡电磁波，避免其威胁到人体。截至目前，与抗辐射织物有关的各种检测方法正在逐步达到完善，其中的测试范围包含了高分子合成的织物、纤维与金属混纺的织物、纳米材质的织物与其他种类织物。具体而言，检测织物屏蔽效能可以用到如下的方法：
（一）运用近场法进行测试
针对织物测试可以选择近场法用来实现全面的测定，其中包含双盒法与其他的测试手段。从基本特征来讲，近场法主要针对于近场范围的电磁波，对于织物能够屏蔽近场电磁辐射的具体效能予以测定。例如针对双盒检测法而言，其侧重于测试接收辐射的概率，凭借小型天线与屏蔽盒来完成上述的测试操作。因此相比而言，运用近场法来测定织物屏蔽效能的措施并不会耗费较多资金与较高成本，其具备便捷性与简易性的独特优势。但是不应忽视，如果选择了此类测试方法，那么将会受到谐振影响，对此有必要引发重视。
（二）运用远场法进行测试
远场测试法的测试对象包含远场的电磁波辐射，在此前提下测定屏蔽效能。在这其中，对于远场法可以将其分成同轴传输线、法兰同轴检测法与其他的检测方式。在全面实现远场电磁测试的前提下，主要能够测定平面波受到织物吸收与织物反射的比率。对于同轴传输线而言，应当将其置于特定强度的磁场中，然后根据织物本身具备的屏蔽效能来实现全过程的检测。因此，选择远场检测方法能够达到较宽的动态测试范围，与之有关的损耗能量相对较低，同时也无需配备某些辅助性的检测设施。
（三）运用屏蔽室法进行测试
运用屏蔽室来测定织物具有的屏蔽效能，其基本特征在于设置必要的信号接收设施，在此前提下给出功率值与场强的差值。因此可见，对于上述的差值就可以将其视作织物具备的屏蔽性。相比而言，屏蔽室法具备更高层次的精准性，然而很可能会耗费较高比例的资金。与此同时，运用此类检测方式还可能将会受到电磁泄露给其带来的某些干扰。具体在进行选择时，应当能够结合织物特征加以灵活的选择。
结束语：
经过全面的分析，可以得知抗辐射织物是否具备优良的辐射屏蔽效能，其在根本上决定于电磁波频率、材料特性、屏蔽体与辐射源的间隔距离与其他有关要素。因此在全面施行织物检测时，应当因地制宜选择与之相适应的测试方法，在此前提下得出精确度较高的效能检测结论，为改善织物性能提供必要的参照。
参考文献：
[1]吴雄英，张亚雯，袁志磊.纺织品电磁屏蔽效能评价标准的现状分析[J].纺织学报，2016，37（02）：170-176.
[2]郑倩雪，刘哲，张永恒等.双层防电磁辐射织物的屏蔽效能[J].纺织学报，2016，37（01）：47-51.
[3]王飞龙.金属混纺织物设计与屏蔽性能影响因素分析[J].产业用纺织品，2015，33（01）：34-37.
[4]程明军，吴雄英，张宁等.抗电磁辐射织物屏蔽效能的测试方法[J].印染，2013（09）：31-35.
