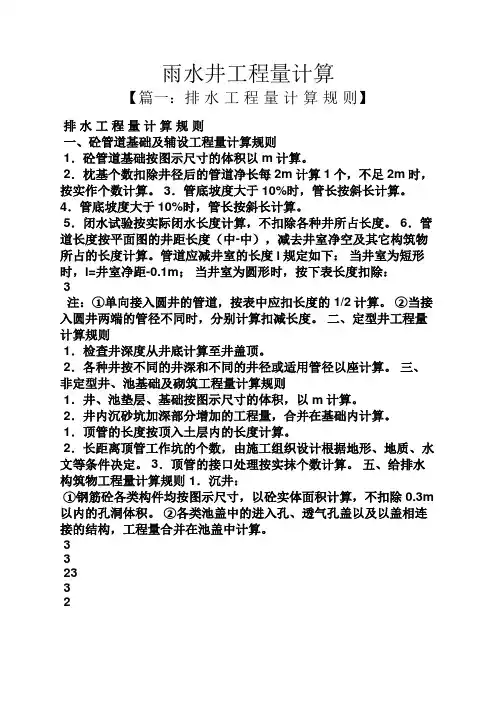

雨水井工程量计算【篇一：排水工程量计算规则】排水工程量计算规则一、砼管道基础及辅设工程量计算规则1．砼管道基础按图示尺寸的体积以m计算。

2．枕基个数扣除井径后的管道净长每2m计算1个，不足2m时，按实作个数计算。

3．管底坡度大于10%时，管长按斜长计算。

4．管底坡度大于10%时，管长按斜长计算。

5．闭水试验按实际闭水长度计算，不扣除各种井所占长度。

6．管道长度按平面图的井距长度（中-中），减去井室净空及其它构筑物所占的长度计算。

管道应减井室的长度l规定如下：当井室为短形时，l=井室净距-0.1m；当井室为圆形时，按下表长度扣除：3注：①单向接入圆井的管道，按表中应扣长度的1/2计算。

②当接入圆井两端的管径不同时，分别计算扣减长度。

二、定型井工程量计算规则1．检查井深度从井底计算至井盖顶。

2．各种井按不同的井深和不同的井径或适用管径以座计算。

三、非定型井、池基础及砌筑工程量计算规则1．井、池垫层、基础按图示尺寸的体积，以m计算。

2．井内沉砂坑加深部分增加的工程量，合并在基础内计算。

1．顶管的长度按顶入土层内的长度计算。

2．长距离顶管工作坑的个数，由施工组织设计根据地形、地质、水文等条件决定。

3．顶管的接口处理按实抹个数计算。

五、给排水构筑物工程量计算规则 1．沉井：①钢筋砼各类构件均按图示尺寸，以砼实体面积计算，不扣除0.3m 以内的孔洞体积。

②各类池盖中的进入孔、透气孔盖以及以盖相连接的结构，工程量合并在池盖中计算。

332332③平底池的池底体积，应包括池壁下的扩大部分；池底带有斜坡时，斜坡部分应按坡底计算；锥形底应算至壁基梁底面，无壁基梁者算至锥底坡的上口。

④池壁分别不同厚度计算体积，如上薄下厚的壁，按平均厚度计算，池壁厚度应自池底板面算至池盖下面。

⑤无梁盖应包括与池壁相连的扩大部分的面积；肋形盖应包括主、次梁及盖部分的体积；球形盖应自池壁面顶面以上，包括边侧梁的体积在内。

⑥沉淀池水槽，系指池壁上的环形槽及纵横u型水槽，但不包括与水槽相连接的矩形槽，矩形梁应执行梁的相应项目。

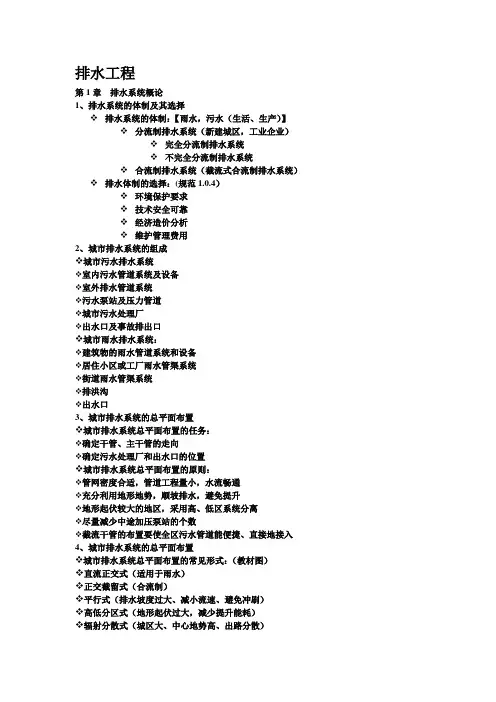

排水工程第1章排水系统概论1、排水系统的体制及其选择❖排水系统的体制：【雨水，污水（生活、生产）】❖分流制排水系统（新建城区，工业企业）❖完全分流制排水系统❖不完全分流制排水系统❖合流制排水系统（截流式合流制排水系统）❖排水体制的选择：(规范1.0.4）❖环境保护要求❖技术安全可靠❖经济造价分析❖维护管理费用2、城市排水系统的组成❖城市污水排水系统❖室内污水管道系统及设备❖室外排水管道系统❖污水泵站及压力管道❖城市污水处理厂❖出水口及事故排出口❖城市雨水排水系统：❖建筑物的雨水管道系统和设备❖居住小区或工厂雨水管渠系统❖街道雨水管渠系统❖排洪沟❖出水口3、城市排水系统的总平面布置❖城市排水系统总平面布置的任务：❖确定干管、主干管的走向❖确定污水处理厂和出水口的位置❖城市排水系统总平面布置的原则：❖管网密度合适，管道工程量小，水流畅通❖充分利用地形地势，顺坡排水，避免提升❖地形起伏较大的地区，采用高、低区系统分离❖尽量减少中途加压泵站的个数❖截流干管的布置要使全区污水管道能便捷、直接地接入4、城市排水系统的总平面布置❖城市排水系统总平面布置的常见形式：（教材图）❖直流正交式（适用于雨水）❖正交截留式（合流制）❖平行式（排水坡度过大、减小流速、避免冲刷）❖高低分区式（地形起伏过大，减少提升能耗）❖辐射分散式（城区大、中心地势高、出路分散）❖环绕式（中小城市、排水出路集中）第2章 污水管道系统的设计 1、污水设计流量的计算❖ 污水设计流量：❖ 生活污水量＋工业废水量＋（地下水渗入量） ❖ 最大日最大时（高日高时）污水流量 ❖ 流量单位－L/S （升/秒）❖ 污水量变化系数：均日均时高日高时高日均时高日高时均日高日时日=⨯=⨯=K K K Z ❖❖ 生活污水设计流量的计算公式：Q 1 n －居民生活污水定额（L/人.d ）；80－90％用水定额（表2－2－1） N －设计人口（人）；设计人口＝人口密度×服务面积 K Z －生活污水量总变化系数，（表2－2－2❖ 污水管道水力计算的基本公式:Q A －过水断面面积，m2， v －流速，m/s ；R －水力半径（过水断面面积与湿周的比值），m ； I －水力坡度（水面坡度，管底坡度）； C －流速系数（谢才系数）；n －管壁粗糙系数（表2－2－7）❖ 污水管道水力计算的设计规定：(新规范有变化)❖ 管壁粗糙系数（n ）－表2－2－7 ❖ 设计充满度（h/D ）（0.55－0.75）——表2－2－8 ❖ 最小设计流速（vm ）（管道:0.6m/s ，明渠:0.4m/s ） ❖ 最大设计流速（vx ）（金属管道:10m/s ，非金属:5m/s ）❖最小设计坡度（I）（街区内：0.004，街道下：0.003）❖最小管径（街区内：200mm，街道下：300mm）❖最大允许埋深（干燥土壤：7－8m）❖最小覆土厚度（冰冻，动荷载，支管衔接）——P252❖污水管道水力计算的方法（图表法）：❖根据所选管材，使用相应粗糙系数(n)的水力计算图表；❖根据设计流量（Q），初步确定管径（D）；❖使用相应管径（D）的水力计算图表进行水力计算；❖设定1个未知参数（I，v，h/D），求定另外2个：❖坡度（I）控制法——尽量采用最小设计坡度，减小埋深；❖流速（v）控制法——流速逐段增大，参照上段流速；❖充满度（h/D）控制法——尽量采用最大允许充满度，以降低工程造价。

排水工程第1章排水系统概论1、排水系统的体制及其选择❖排水系统的体制：【雨水，污水（生活、生产）】❖分流制排水系统（新建城区，工业企业）❖完全分流制排水系统❖不完全分流制排水系统❖合流制排水系统（截流式合流制排水系统）❖排水体制的选择：(规范1.0.4）❖环境保护要求❖技术安全可靠❖经济造价分析❖维护管理费用2、城市排水系统的组成❖城市污水排水系统❖室内污水管道系统及设备❖室外排水管道系统❖污水泵站及压力管道❖城市污水处理厂❖出水口及事故排出口❖城市雨水排水系统：❖建筑物的雨水管道系统和设备❖居住小区或工厂雨水管渠系统❖街道雨水管渠系统❖排洪沟❖出水口3、城市排水系统的总平面布置❖城市排水系统总平面布置的任务：❖确定干管、主干管的走向❖确定污水处理厂和出水口的位置❖城市排水系统总平面布置的原则：❖管网密度合适，管道工程量小，水流畅通❖充分利用地形地势，顺坡排水，避免提升❖地形起伏较大的地区，采用高、低区系统分离❖尽量减少中途加压泵站的个数❖截流干管的布置要使全区污水管道能便捷、直接地接入4、城市排水系统的总平面布置❖城市排水系统总平面布置的常见形式：（教材图）❖直流正交式（适用于雨水）❖正交截留式（合流制）❖平行式（排水坡度过大、减小流速、避免冲刷）❖高低分区式（地形起伏过大，减少提升能耗）❖辐射分散式（城区大、中心地势高、出路分散）❖环绕式（中小城市、排水出路集中）第2章 污水管道系统的设计 1、污水设计流量的计算❖ 污水设计流量：❖ 生活污水量＋工业废水量＋（地下水渗入量） ❖ 最大日最大时（高日高时）污水流量 ❖ 流量单位－L/S （升/秒）❖ 污水量变化系数：均日均时高日高时高日均时高日高时均日高日时日=⨯=⨯=K K K Z ❖❖ 生活污水设计流量的计算公式：Q 1 n －居民生活污水定额（L/人.d ）；80－90％用水定额（表2－2－1） N －设计人口（人）；设计人口＝人口密度×服务面积 K Z －生活污水量总变化系数，（表2－2－2❖ 污水管道水力计算的基本公式:Q A －过水断面面积，m2， v －流速，m/s ；R －水力半径（过水断面面积与湿周的比值），m ； I －水力坡度（水面坡度，管底坡度）； C －流速系数（谢才系数）；n －管壁粗糙系数（表2－2－7）❖ 污水管道水力计算的设计规定：(新规范有变化)❖ 管壁粗糙系数（n ）－表2－2－7 ❖ 设计充满度（h/D ）（0.55－0.75）——表2－2－8 ❖ 最小设计流速（vm ）（管道:0.6m/s ，明渠:0.4m/s ） ❖ 最大设计流速（vx ）（金属管道:10m/s ，非金属:5m/s ）❖最小设计坡度（I）（街区内：0.004，街道下：0.003）❖最小管径（街区内：200mm，街道下：300mm）❖最大允许埋深（干燥土壤：7－8m）❖最小覆土厚度（冰冻，动荷载，支管衔接）——P252❖污水管道水力计算的方法（图表法）：❖根据所选管材，使用相应粗糙系数(n)的水力计算图表；❖根据设计流量（Q），初步确定管径（D）；❖使用相应管径（D）的水力计算图表进行水力计算；❖设定1个未知参数（I，v，h/D），求定另外2个：❖坡度（I）控制法——尽量采用最小设计坡度，减小埋深；❖流速（v）控制法——流速逐段增大，参照上段流速；❖充满度（h/D）控制法——尽量采用最大允许充满度，以降低工程造价。

简阳空港大道项目施工图设计（Φ1250圆形混凝土雨水检查井计算书）设计：审核：中交第一公路勘察设计研究院有限公司二零二零年二月Φ1250圆形混凝土雨水检查井一、标准断面设计雨水管内径DN=800mm，取雨水管壁厚t=0.1×DN=0.1×800mm=80mm。

检查井平面尺寸为直径Φ1250mm（内壁尺寸）和直径Φ1950mm（外壁尺寸）。

侧壁板厚度为350mm，高度4880mm，混凝土强度为C30。

壁板顶端至自然覆土层表面距离为2300mm，底板厚度为350mm，底板超出壁板外缘100mm，垫层厚度为100mm，垫层超出底板外缘50mm，底板混凝土强度为C30。

地下水位－0.50m，修正后的地基承载力特征值f a=206kN/m2（f a=140＋1.0×10×（7.1-0.5）=206kN/m2）。

如图1-1所示。

图1-1 雨水检查井剖面尺寸图二、盖板设计盖板尺寸初步设定厚度h=140mm，直径为1610mm。

(a) 荷载计算盖板上覆土重：标准值：20kN/m3×2.16m=43.2kN/m2设计值：1.27×43.2kN/m2=54.9kN/m2自然覆土层上传来的活荷载：标准值：10.18kN/m2设计值：1.4×10.18kN/m2=14.3kN/m2盖板自重（折算）：标准值：25×0.14=3.5 kN/m2设计值：1.27×3.5kN/m2=4.45kN/m2(b) 盖板内力计算混凝土强度等级取C25，钢筋取HRB400。

盖板上筋保护层厚度为30mm，下筋保护层厚度为35mm。

因盖板平面按四周简支双向板计算。

查表得：标准值：M k=0.0442×57×1.612=6.53kN·m，=0.0442×74×1.612=8.5kN·m，设计值：M×(c) 查表配筋：下筋：X向配筋14@150，Y向配筋14@150。

污水检查井土方工程量计算表12345678910111213141516171819管道参数（ m）基坑参数（ m）面积（ m2）工程量（ m3）序桩号（井号）备注号管径管壁厚管基厚井宽工作面基底宽坡比图纸高度井深挖土方井基井身回填碎石回填土挖土方回填碎石回填土1WL--1212WL--1223WL--1234WL--1245WL--1256WL--1267WL--1278WL--1289WL--12910WL--13011WL--13112WL--13213WL--13314WL--13415WL--13516WL--13617WL--137污水检查井土方工程量计算表12345678910111213141516171819管道参数（ m）基坑参数（ m）面积（ m2）工程量（ m3）序桩号（井号）备注号管径管壁厚管基厚井宽工作面基底宽坡比图纸高度井深挖土方井基井身回填碎石回填土挖土方回填碎石回填土18WL--13819WL--13920WL--14021WL--14122WL--14223WL--14324WL--14425WL--14526WL--14627WL--14728WL--14829WL--14930WL--15031WL--15132WL--15233WL--15334WL--154污水检查井土方工程量计算表12345678910111213141516171819管道参数（ m）基坑参数（ m）面积（ m2）工程量（ m3）序桩号（井号）备注号管径管壁厚管基厚井宽工作面基底宽坡比图纸高度井深挖土方井基井身回填碎石回填土挖土方回填碎石回填土35WL--15536WL--15637WL--15738WL--15839WL--15940WL--16041WL--16142WL--16243WL--16344WL--16445WL--16546WL--16647WL--16748WL--16849WL--16950WL--17051WL--171污水检查井土方工程量计算表12345678910111213141516171819管道参数（ m）基坑参数（ m）面积（ m2）工程量（ m3）序桩号（井号）备注号管径管壁厚管基厚井宽工作面基底宽坡比图纸高度井深挖土方井基井身回填碎石回填土挖土方回填碎石回填土52WL--17253WL--17354WL--17455WL--17556WL--17657WL--17758WL--17859WL--1796061合计计算：复核：监理：。

简阳空港大道项目施工图设计（2630×2630矩形混凝土雨水检查井计算书）设计：审核：中交第一公路勘察设计研究院有限公司二零二零年二月1650×1650矩形混凝土污水检查井一、标准断面设计雨水管内径D=1500mm，取雨水管壁厚t=0.1×D=0.1×1500mm=150mm。

检查井平面尺寸为2630mm×2630mm（内壁尺寸）和3230m m×3230mm（外壁尺寸）。

侧壁板厚度为300mm，高度5150mm，混凝土强度为C30。

壁板顶端至自然覆土层表面距离为3690mm，底板厚度为350mm，底板超出壁板外缘100mm，垫层厚度为100mm，垫层超出底板外缘50mm。

地下水位－0.50m，修正后的地基承载力特征值f a=439kN/m2（f a=350＋1.0×10×（9.4-0.5）=439kN/m2）。

如图1-1所示。

图1-1 雨水检查井剖面尺寸图二、盖板设计盖板尺寸初步设定厚度h=210mm，平面长宽分别为3110mm×3110mm。

(a) 荷载计算盖板上覆土重：标准值：20kN/m3×3.48m=69.6kN/m2设计值：1.27×66.8kN/m2=88.39kN/m2自然覆土层上传来的活荷载：标准值：10.18kN/m2设计值：1.4×10.18kN/m2=14.3kN/m2盖板自重（折算）：标准值：25×0.21=5.25 kN/m2设计值：1.27×5.25kN/m2=6.67kN/m2(b) 盖板内力计算混凝土强度等级取C25，钢筋取HRB400。

盖板上筋保护层厚度为30mm，下筋保护层厚度为35mm。

因盖板平面长宽分别为3110mm×3110mm，l x/l y=1，故盖板按四周简支双向板计算。

查表得：标准值：M xk=0.0442×85.03×3.112=36.35kN·m，M yk=0.04442×85.03×3.112=36.35kN·m。

圆形雨水井砖量计算【篇一：检查井计算】检查井工程量计算：一、检查井深2m 之内：井直径 r+2 个墙厚 +0.2+0.3*22 ）? （井深 h? 垫层厚） 2井直径 r+2 个墙厚 +0.22 ②、检查井垫层 =3.14? （） ?垫层厚 2 ③、检查井砌体 =3.14?( 井直径 +1 墙厚 )? 井净深 h = 面积 s? 墙厚 0.24①、检查井挖土方 =3.14? （④、井盖：按套计算⑤、爬梯 = 井净深 h井直径 r+ 墙厚 2） ? 井深 h? 垫层体积 2⑥、余土外运 =3.14? （7、回填土：① -⑥二、检查井深2m 之外：井半径 r+ 墙厚）?（井深h?垫层厚）2井直径 r+2 个墙厚 +0.22 ②、检查井垫层 =3.14? （） ?垫层厚 2 ③、检查井砌体 =3.14?( 井直径 +1 墙厚 )? 井净深 h =面积 s? 墙厚 0.24 ①、检查井挖土方 =3.14? （④、井盖：按套计算⑤、爬梯 = 井净深 h井直径 r+ 墙厚 2） ? 井深 h? 垫层体积 2⑥、余土外运=3.14? （7、回填土：① -⑥通基截面面积一、缺圆环面积1、3.14* 半径 r*a/180夹角 a=135,半径 r=1252、3.14* 半径 r*a/180夹角 a=135,半径 r=1903 、3.14* 弧度 m*( 外径 r2*r2- 内径 r1*r1)/3603.14* 弧度 m*( 外半径 r2*r2- 内半径 r1*r1)/360 ，【篇二：常用检查井规格表】常用雨水检查井规格表【篇三：砖砌检查井】砖砌检查井检查井基础施工前，一定在坑基内挖一集水井，集水井的地点可现场确立，以不影响施工即可。

1 ）混凝土垫层施工前，视坑基土质湿度状况抛撒100mm －200mm 厚毛石片或碎石垫层，增添地表压力，提升地耐力，以便混凝土垫层的施工。

2）坑基顶管施工完成后，用激光经纬仪定位放线，确立井基地点和支模及灌溉混凝土垫层。
