路由协议与交换技术实验指导书实验目的本实验旨在使学生掌握路由协议与交换技术的基本概念、原理和实现方法，通过实践操作，加深对路由协议和交换技术的理解，并提高解决实际网络问题的能力。
实验环境•模拟器软件：GNS3、Packet Tracer等•操作系统：Windows、Linux或者macOS•实验设备：至少两台路由器、至少两台交换机、一台主机等实验内容1.路由协议实验–实验1：使用静态路由配置实验1.搭建实验网络拓扑2.在各个路由器上配置静态路由3.验证静态路由配置是否生效–实验2：使用RIP协议实验1.搭建实验网络拓扑2.在各个路由器上配置RIP协议3.验证RIP协议配置是否生效–实验3：使用OSPF协议实验1.搭建实验网络拓扑2.在各个路由器上配置OSPF协议3.验证OSPF协议配置是否生效2.交换技术实验–实验4：VLAN实验1.搭建实验网络拓扑2.配置VLAN及端口划分3.验证VLAN配置是否生效–实验5：交换机间链路聚合实验1.搭建实验网络拓扑2.配置交换机间链路聚合3.验证链路聚合是否配置成功–实验6：交换机堆叠实验1.搭建实验网络拓扑2.配置交换机堆叠3.验证交换机堆叠配置是否成功3.综合实验–实验7：路由协议与交换技术实战1.搭建实验网络拓扑2.配置路由协议和交换技术3.解决实际网络问题实验步骤实验步骤1：使用静态路由配置实验1.搭建实验网络拓扑–参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。
2.在各个路由器上配置静态路由–通过命令行或图形界面工具，配置路由器的静态路由表。
3.验证静态路由配置是否生效–使用ping测试命令，验证路由器之间的连通性，确认静态路由配置生效。
实验步骤2：使用RIP协议实验1.搭建实验网络拓扑–参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。
2.在各个路由器上配置RIP协议–通过命令行或图形界面工具，配置路由器的RIP协议。
3.验证RIP协议配置是否生效–使用ping测试命令，验证路由器之间的连通性，确认RIP协议配置生效。
计算机网络路由交换实验平台路由交换验指导书打造新一代高校通信实验平台深圳市讯方通信技术有限公司/目录实验一：VLAN间通过VLANIF接口通信 (3)实验二：配置交换机VLAN 聚合实验 (5)实验三：配置路由远程桥接功能 (8)实验四：配置防火墙的PPPoE功能 (10)实验五：配置防火墙VLAN间通过VLANIF接口通信 (12)实验六：配置防火墙VLAN Trunk (15)实验一：VLAN间通过VLANIF接口通信一，组网需求企业的不同部门拥有相同的业务，如上网、VoIP等业务，且各个部门中的用户位于不同的网段。
目前存在不同的部门中相同的业务所属的VLAN不相同，现需要实现不同VLAN中的用户相互通信。
如图1-1所示，部门1和部门2中拥有相同的业务上网业务，但是属于不同的VLAN且位于不同的网段。
现需要实现部门1与部门2的用户互通。
图1-1配置VLAN间通过VLANIF接口通信组网图二，配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1．在交换机上创建VLAN，确定用户所属的VLAN。
2．在交换机上配置允许用户所属的VLAN通过当前二层端口。
3．在三层交换机上创建VLANIF接口并配置IP地址，实现三层互通。
说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
三，数据准备为完成此配置例，需准备如下的数据：1．在Switch上配置接口Eth0/0/1加入VLAN10和VLAN20。
2．在Switch上配置VLANIF10的IP地址为10.10.10.2/24。
3．在Switch上配置VLANIF20的IP地址为20.20.20.2/24。
4．在SwitchA上配置接口Eth0/0/1加入VLAN10和VLAN20。
5．在SwitchA上配置接口Eth0/0/2加入VLAN10。
6．在SwitchA上配置接口Eth0/0/3加入VLAN20。
路由交换技术实验指导书部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑目录目录0实验一跨交换机实现VLAN1b5E2RGbCAP实验二 RIP路由协议基本配置5p1EanqFDPw 实验三 OSPF基本配置12DXDiTa9E3d实验四 BGP基本配置17RTCrpUDGiT综合实验175PCzVD7HxA实验一跨交换机实现VLAN【实验名称】跨交换机实现VLAN。
【实验目的】掌握如何在交换机上划分基于端口的VLAN、如何给VLAN内添加端口，理解跨交换机之间VLAN的特点。
【背景描述】假设某企业有两个主要部门：销售部和技术部，其中销售部门的个人计算机系统连接在不同的交换机上，他们之间需要相互进行通信，但为了数据安全起见，销售部和技术部需要进行相互隔离，现要在交换机上做适当配置来实现这一目标。
jLBHrnAILg【需求分析】通过划分Port VLAN实现交换机的端口隔离，然后使在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统不能进行相互通信。
xHAQX74J0X【实验拓扑】图2-1 实验拓扑图【实验设备】三层交换机1台二层交换机1台【预备知识】交换机的基本配置方法，VLAN的工作原理和配置方法，Trunk的工作原理和配置方法【实验原理】VLAN<Virtual Local Area Network，虚拟局域网）是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。
VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。
VLAN具备了一个物理网段所具备的特性。
相同VLAN内的主机可以互相直接访问，不同VLAN间的主机之间互相访问必须经由路由设备进行转发。
广播数据包只可以在本VLAN内进行传播，不能传输到其他VLAN中。
LDAYtRyKfEPort Vlan是实现VLAN的方式之一，Port Vlan是利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。
《交换机路由器配置》实验指导书交换机路由器配置实验指导书浙江传媒学院⽹络⼯程教研室实验⼀搭建交换机模拟实验环境⼀、实验⽬的1.掌握交换机模拟软件的安装与使⽤⽅法；2.掌握⽤模拟软件设计⽹络的⽅法；3.掌握在模拟环境中配置⽹络设备的基本⽅法。
⼆、实验要求1.安装⽹络实验模拟软件；2.按实验内容要求设计⼀个简单的⽹络；3.按实验步骤完成各⽹络设备的配置；4.进⾏相关测试；5.对实验结果进⾏分析讨论；6.完成实验思考题；7.实验结束提交书⾯实验报告。
三、实验环境1.运⾏Windows操作系统的PC机⼀台；2.⽹络实验模拟软件Boson Netsim。
四、实验内容及步骤1.安装Boson Netsim模拟器软件；2.启动⽹络设计器，按图1-1设计⼀个⽹络拓扑，在该⽹络中有两台Cisco2950交换机，两台交换机通过快速以太⽹端⼝1进⾏级联；3.添加4台PC机，PC1和PC2分别连接在交换机1的第2和第3号端⼝，PC3和PC4分别连接在交换机2的第2和第3号端⼝；4.设计完成后，保存该⽹络拓扑结构；5.启动⽹络模拟器软件，在“File”菜单下，选择“Load Netmap”菜单项，装载刚才设计好的⽹络拓扑结构，以模拟出该⽹络环境；6.分别设置这两台交换机的主机名为C2950A和C2950B；7.分别设置4台PC机的IP地址为192.168.3.11，192.168.3.12，192.168.3.51，192.168.3.52；8.在PC1中，分别Ping主机PC2，PC3和PC4，检查⽹络的连通性；9.在模拟器的“File”菜单下，选择“Save multi devices configs”菜单项，将整个⽹络配置保存到⼀个⽂件中，然后退出模拟器；10.重新启动模拟器，并加载前⾯设计的⽹络拓扑结构；11.在模拟器的“File”菜单下，选择“Load multi devices configs”菜单项，从保存的配置⽂件中恢复⽹络配置；12.检查各⽹络设备的配置是否恢复。
路由协议与交换技术实验指导书实验目的：学习和了解路由协议和交换技术的基本概念和原理；了解并掌握路由协议和交换技术的配置和实现方法；掌握网络拓扑结构设计和优化方法。
实验设备：Cisco路由器；Cisco交换机；PC机。
实验内容：实验一：基本路由协议配置配置IP地址和路由协议；配置静态路由和默认路由；配置动态路由协议；配置路由过滤和路由汇总。
实验二：高级路由协议配置配置路由重分发和路由重分布；配置路由红istribution；配置路由过滤和路由汇总；配置路由策略。
实验三：交换技术配置配置交换机基本设置；配置交换机端口和VLAN；配置交换机STP；配置交换机EtherChannel。
实验四：网络拓扑结构设计设计网络拓扑结构；优化网络拓扑结构；配置网络拓扑结构。
实验要求：学生应该熟悉路由协议和交换技术的基本概念和原理；学生应该能够独立完成路由协议和交换技术的配置和实现；学生应该熟悉网络拓扑结构的设计和优化方法；学生应该能够根据实际需求进行网络拓扑结构的配置。
实验一：基本路由协议配置1.配置IP地址和路由协议在路由器上配置IP地址和路由协议，使用以下命令：Router(config)# interface interface-idRouter(config-if)# ip address ip-address subnet-mask Router(config-if)# no shutdownRouter(config)# router protocolRouter(config-router)# network network-address wildcard-mask area area-id其中，interface-id是接口名称，ip-address是IP地址，subnet-mask是子网掩码，protocol是路由协议名称，network-address是网络地址，wildcard-mask是通配符掩码，area-id是区域ID。
一些关于路由协议和交换技术实验的一般指导方针。
实验指导书通常会包括以下内容：
实验目的：明确实验的目标和预期结果，例如理解和应用特定的路由协议或交换技术。
实验所需材料和设备：列出进行实验所需的硬件设备和软件工具，例如路由器、交换机、模拟器或网络仿真软件。
实验步骤：详细描述进行实验的步骤，包括配置路由器或交换机、设置网络拓扑、启用相应的路由协议、监测和验证网络功能等。
数据记录和分析：说明在实验过程中需要记录哪些数据，并提供数据分析的方法和技巧。
结果和讨论：要求学生总结实验结果，并进行讨论和分析。
这可能涉及到对路由协议或交换技术的性能、优缺点、适用场景等方面进行评估和比较。
实验总结和思考题：要求学生撰写实验总结，回顾实验过程、结果和体会，并可能提出一些思考题以促进深入思考和进一步学习。
在进行路由协议和交换技术的实验时，建议你参考教材、网络学习资源和实验室指导老师提供的指导书，以确保实验的正确性和安全性。
实验指导书应该是由相关领域的专业人士编写的，它们通常会提供详细的指导和实验环境的设置。
让我们来深入探讨一下h3路由交换技术第三卷实验指导书。
h3路由交换技术是一种新型的网络通信技术，它具有高效、快速、可靠的特点，为网络通信领域带来了革命性的改变。
而第三卷实验指导书则是针对h3路由交换技术的实验指导手册，旨在帮助使用者更好地理解和应用这一技术。
在实验指导书中，第一部分通常是对h3路由交换技术的基本概念和原理进行介绍。
这些内容包括路由交换的基本概念、路由器的工作原理、数据包的转发过程等。
通过对这些内容的学习，读者可以初步了解h3路由交换技术的核心要点。
在实际的实验过程中，这些知识将为使用者提供重要的理论基础，帮助他们更好地理解和掌握h3路由交换技术。
第二部分则是具体的实验操作指南。
在这一部分，实验指导书通常会详细介绍如何搭建实验环境、进行实验操作以及分析实验结果。
通过跟随实验指导书的步骤，读者可以逐步掌握h3路由交换技术的操作技能，并通过实验验证和实际操作加深对技术的理解。
这一部分的内容往往是实验指导书的重点和亮点，因为它直接指导着读者如何将理论知识转化为实际应用能力。
除了实验操作指南，第三部分往往是对实验结果的分析和总结。
这是实验指导书的收尾部分，通过对实验结果的分析和总结，读者可以更好地理解h3路由交换技术在实际应用中的表现和效果。
这一部分的内容往往需要结合实验数据进行详细分析，因此对读者的逻辑思维能力和数据处理能力提出了更高的要求。
h3路由交换技术第三卷实验指导书是一本非常有价值的学习资料。
通过学习和实践，读者可以全面、深入地了解h3路由交换技术的原理和操作方法，并具备将其应用到实际工作中的能力。
这对于网络通信领域的从业者来说是非常有益的，也为他们的职业发展打下了坚实的基础。
从个人的观点来看，h3路由交换技术第三卷实验指导书是一本非常实用的技术指南。
它系统全面地介绍了h3路由交换技术的理论知识和实际操作方法，对于初学者和技术工作者来说都具有很大的帮助。
通过学习和实践，我深切体会到实验指导书对于我在该领域的技术能力提升起到了重要的作用，同时也激发了我对这一领域更深入学习的兴趣。
路由交换实验报告路由交换实验报告引言：路由交换是计算机网络中的重要概念，它负责将数据包从源主机传输到目标主机。
本实验旨在通过搭建一个简单的网络拓扑结构，探讨路由交换的工作原理和性能。
实验设备和拓扑结构：本次实验使用了三台计算机和一个路由器。
计算机A、B和C分别代表源主机、目标主机和中间节点。
路由器R则负责转发数据包。
拓扑结构如下图所示：[图1：拓扑结构示意图]实验步骤和结果：1. 配置IP地址和子网掩码：为了实现网络通信，我们需要为每台计算机和路由器配置IP地址和子网掩码。
在实验中，我们选择了私有IP地址段，并按照子网掩码规定进行配置。
计算机A：IP地址 192.168.1.1，子网掩码 255.255.255.0计算机B：IP地址 192.168.2.1，子网掩码 255.255.255.0计算机C：IP地址 192.168.2.2，子网掩码 255.255.255.0路由器R：IP地址 192.168.1.2（与计算机A相连）、192.168.2.2（与计算机B、C相连），子网掩码均为 255.255.255.02. 配置路由表：路由表是路由器中存储的用于决策数据包转发的重要信息。
在本实验中，我们需要为路由器R配置两个路由表项，以确保数据包能够正确转发。
路由表项1：目标网络 192.168.2.0，下一跳 192.168.1.1（计算机A）路由表项2：目标网络 192.168.1.0，下一跳 192.168.2.2（计算机C）3. 进行数据包传输：在配置完IP地址和路由表后，我们开始进行数据包传输实验。
首先，计算机A 向计算机B发送一个数据包。
数据包从计算机A经过路由器R，最终到达计算机B。
实验结果显示，数据包成功从计算机A传输到计算机B，经过的路径是：计算机A -> 路由器R -> 计算机C -> 路由器R -> 计算机B。
这验证了路由器的转发功能和路由表的正确性。

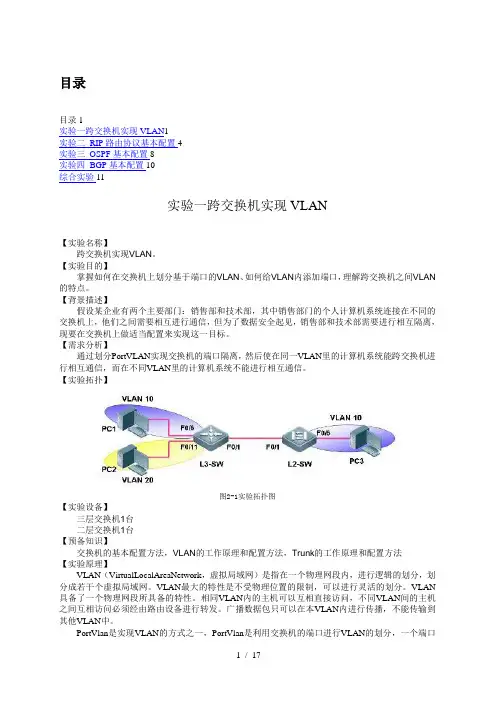

目录目录1实验一跨交换机实现VLAN1实验二RIP路由协议基本配置4实验三OSPF基本配置8实验四BGP基本配置10综合实验11实验一跨交换机实现VLAN【实验名称】跨交换机实现VLAN。
【实验目的】掌握如何在交换机上划分基于端口的VLAN、如何给VLAN内添加端口，理解跨交换机之间VLAN 的特点。
【背景描述】假设某企业有两个主要部门：销售部和技术部，其中销售部门的个人计算机系统连接在不同的交换机上，他们之间需要相互进行通信，但为了数据安全起见，销售部和技术部需要进行相互隔离，现要在交换机上做适当配置来实现这一目标。
【需求分析】通过划分PortVLAN实现交换机的端口隔离，然后使在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统不能进行相互通信。
【实验拓扑】图2-1实验拓扑图【实验设备】三层交换机1台二层交换机1台【预备知识】交换机的基本配置方法，VLAN的工作原理和配置方法，Trunk的工作原理和配置方法【实验原理】VLAN（VirtualLocalAreaNetwork，虚拟局域网）是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。
VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。
VLAN 具备了一个物理网段所具备的特性。
相同VLAN内的主机可以互相直接访问，不同VLAN间的主机之间互相访问必须经由路由设备进行转发。
广播数据包只可以在本VLAN内进行传播，不能传输到其他VLAN中。
PortVlan是实现VLAN的方式之一，PortVlan是利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。
TagVlan是基于交换机端口的另外一种类型，主要用于实现跨交换机的相同VLAN内主机之间可以直接访问，同时对于不同VLAN的主机进行隔离。
TagVlan遵循了IEEE802.1q协议的标准。
在利用配置了Tagvlan的接口进行数据传输时，需要在数据帧内添加4个字节的802.1q标签信息，用于标识该数据帧属于哪个VLAN，以便于对端交换机接收到数据帧后进行准确的过滤。
路由与交换实验报告路由与交换实验报告引言：路由与交换是计算机网络中非常重要的概念，它们负责数据在网络中的传输和转发。
本实验报告将介绍路由与交换的基本原理、实验过程以及实验结果，以帮助读者更好地理解和掌握这一领域的知识。
一、实验目的本次实验的目的是通过搭建一个简单的局域网，利用路由器和交换机实现不同网络之间的通信。
通过这个实验，我们可以更好地理解路由和交换的工作原理，并学会配置和管理网络设备。
二、实验环境和设备本次实验所使用的环境是一个局域网，包括多台计算机、一个路由器和一个交换机。
实验设备包括路由器、交换机、网线等。
三、实验步骤1. 首先，我们需要将计算机和网络设备进行连接。
将计算机通过网线分别连接到交换机的不同端口上，然后将交换机的一个端口连接到路由器的端口上。
2. 接下来，我们需要对路由器和交换机进行基本的配置。
首先，我们需要为路由器设置一个IP地址，这个地址将作为局域网的网关。
然后，我们需要为交换机设置一个管理IP地址，以便我们可以通过这个地址对交换机进行管理和配置。
3. 在完成基本配置后，我们可以开始测试网络的连通性。
通过在不同的计算机上进行ping命令测试，我们可以确认计算机之间是否能够互相通信。
如果ping 命令的结果显示回应，说明网络连接正常。
4. 在网络连通性测试通过后，我们可以进一步探索路由和交换的工作原理。
通过在不同的计算机上进行traceroute命令测试，我们可以查看数据从源地址到目标地址的传输路径，并了解中间经过的路由器和交换机。
四、实验结果通过本次实验，我们成功地搭建了一个简单的局域网，并实现了不同计算机之间的通信。
在网络连通性测试中，我们发现所有计算机都能够互相通信，说明网络连接正常。
在traceroute命令测试中，我们可以清楚地看到数据从源地址到目标地址的传输路径，以及中间经过的路由器和交换机。
五、实验总结通过本次实验，我们深入了解了路由和交换的工作原理，并学会了配置和管理网络设备。
目录交换技术模块实验一交换机基本配置 (4)实验二交换机全局配置 (7)实验三交换机端口基本配置 (9)实验四查看交换机系统和配置信息 (11)实验五交换机端口隔离 (13)实验六跨交换机实现VLAN (17)实验七端口聚合提供冗余备份链路 (21)实验八快速生成树配置 (25)路由技术模块实验一路由器的命令行界面配置 (35)实验二路由器的全局配置 (38)实验三路由器端口的基本配置 (40)实验四查看路由器的系统和配置信息 (44)实验五静态路由 (47)实验六 RIP 路由协议 (53)实验七 OSPF单区域路由 (59)实验八 IP标准访问列表进行网络流量控制 (66)交换技术模块实验一交换机基本配置【实验名称】交换机基本配置【实验目的】掌握交换机命令行各种操作模式的区别，理解交换机各种不同工作模式之间的切换技术。
【背景描述】小王是某公司新进的网管，负责网络中心的设备管理工作。
来公司报道后，公司要求小王熟悉公司内部安装的网络产品。
公司采用的是全系列锐捷网络产品，首先要求小王登录配置交换机，了解、掌握交换机的命令行操作。
【技术原理】交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置交换机时必须利用Console端口进行配置。
交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。
➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch>➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch# ➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。
全局模式提示符为switch(config)#➢端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
端口模式提示符为switch(config-if)#Exit命令是退回到上一级操作模式。
End命令是指用户从特权模式以下级别直接返回到特权模式。
交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。
【实现功能】熟练掌握交换机的命令行配置、操作模式。
【实验设备】交换机设备（1台），配置主机（1台），配置线（1条）【实验拓扑】交换机基本配置网络拓扑如图1-1所示。
SwitchAPC Com Console图1-1 交换机配置网络拓扑【实验步骤】1、交换机命令行操作模式的进入。
switch>enable ! 进入特权模式switch#switch#configure terminal ! 进入全局配置模式switch(config)#switch(config)#interface fastethernet 0/5 ! 进入交换机F0/5的接口模式switch(config-if)switch(config-if)#exit ! 退回到上一级操作模式switch(config)#switch(config-if)#end ! 直接退回到特权模式switch#2、交换机命令行基本功能。
帮助信息switch> ? !显示当前模式下所有可执行的命令 disable Turn off privileged commandsenable Turn on privileged commandsexit Exit from the EXEChelp Description of the interactive help systemping Send echo messagesrcommand Run command on remote switchshow Show running system informationtelnet Open a telnet connectiontraceroute Trace route to destinationswitch#co? !显示当前模式下所有以co开头的命令configure copyswitch#copy ? !显示copy命令后可执行的参数flash: Copy from flash: file systemrunning-config Copy from current system configurationstartup-config Copy from startup configurationtftp: Copy from tftp: file systemxmodem Copy from xmodem file syste命令的简写switch#conf ter !交换机命令行支持命令的简写，该命令代表configure terminal switch(config)#命令的自动补齐switch#con (按键盘的TAB键自动补齐configure) !交换机支持命令的自动补齐switch#configure命令的快捷键功能switch(config-if)# ^Z !Ctrl+Z退回到特权模式switch#switch#ping 1.1.1.1sending 5, 100-byte ICMP Echos to 1.1.1.1,timeout is 2000 milliseconds..switch#例如上文中在交换机特权模式下执行ping 1.1.1.1命令，发现不能ping通目标地址，交换机默认情况下需要发送5个数据包，如不想等到5个数据包均不能ping通目标地址的反馈出现，可在数据包未发出5个之前通过执行Ctrl+C终止当前操作。
【注意事项】1、命令行操作进行自动补齐或命令简写时，要求所简写的字母必须能够惟一区别该命令。
如switch# conf可以代表configure，但switch#co无法代表configure，因为co开头的命令有两个copy 和configure，设备无法区别。
2、注意区别每个操作模式下可执行的命令种类。
交换机不可以跨模式执行命令。
3、不同型号和不同版本操作系统的交换机设备，可能因操作系统的不同，配置信息显示的结果可能有所差别，但基本操作过程、配置方法、命令的格式是相似的。
实验二交换机全局配置【实验名称】交换机全局配置。
【实验目的】掌握交换机的全局的基本配置。
【背景描述】小王是某公司新进的网管，公司有多台交换机产品，为了区分和管理多台交换机设备的不同，公司要求小王对公司内部所有交换机的设备的名称进行配置，配置交换机登录时的描述信息。
【技术原理】配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。
●Hostname配置交换机的设备名称。
当用户登录交换机时，你可能需要告诉用户一些必要的信息。
你可以通过设置标题来达到这个目的。
你可以创建两种类型的标题：每日通知和登录标题。
●Banner motd配置交换机每日提示信息motd message of the day。
●Banner login配置交换机登录提示信息，位于每日提示信息之后。
【实现功能】配置交换机的设备名称和每次登录交换机时提示相关信息。
【实验设备】交换机（1台），配置主机（1台），配置线（1条）【实验拓扑】105_switchConsole【实验步骤】1switch> enableswitch# configure terminalswitch(config)# hostname 105_switch !配置交换机的设备名称为105_switch105_switch(config)#2、交换机每日提示信息的配置。
105_switch(config)# banner motd ! 配置每日提示信息＆为终止符2006-04-14 17:26:54 @5-CONFIG:Configured from outbandEnter TEXT message. End with the character '&'.Welcome to 105_switch,if you are admin,you can config it.If you are not admin , please EXIT ! ! 输入描述信息& ! 以&符号结束终止输入验证测试：105_switch(config)#exit105_switch#exitPress RETURN to get startedwelcome to 105_switch,if you are admin,you can config itif you are not admin,please EXIT105_switch>【注意事项】1、配置设备名称的有效字符是22个字节。
2、配置每日提示信息时，注意终止符不能在描述文本中出现。
如果键入结束的终止符后仍然输入字符，则这些字符将被系统丢弃。
3、不同型号和不同版本操作系统的交换机设备，可能因操作系统的不同，配置信息显示的结果可能有所差别，但基本操作过程、配置方法、命令的格式是相似的。
实验三 交换机端口基本配置【实验名称】交换机端口的基本配置。
【实验目的】掌握交换机端口的常用配置参数。
【背景描述】你是某公司网管，现公司有部分主机网卡属于10Mbit/s 网卡，传输模式为半双工，为了能够实现主机之间的正常访问，现把和主机相连的交换机端口速率设为10Mbit/s ，传输模式设为半双工，并开启该端口进行数据的转发。
【技术原理】交换机Fastethernet 接口默认情况下是10Mbit/s 或100Mbit/s 自适应端口，双工模式也为自适应。
默认情况下，所有交换机端口均开启。
交换机Fastethernet 接口支持端口速率、双工模式的配置。
【实现功能】配置交换机端口的速率，双工模式，并进行有效查看。
【实验拓扑】105_switchPCAF0/3NICconsole【实验设备】交换机（1台）、测试主机（1台）、直连线（1条）、配置主机（1台），配置线（1条）注：在进行网络连接时，主机的网卡用直连线和交换机连接，注意查看主机连接在交换机的哪个端口，针对该端口进行参数的设置。
【实验步骤】1、交换机端口参数的配置。
switch> enableswitch# configure terminalswitch(config)#interface fastethernet 0/3 !进行F0/3的端口模式switch(config-if)#speed 10 !配置端口速率为10Mswitch(config-if)#duplex half !配置端口的双工模式为半双工switch(config-if)#no shutdown !开启该端口，使端口转发数据配置端口速率参数有100（100Mbit/s）、10（10Mbit/s）、auto(自适应)，默认是auto。
