煤场封闭工程施工方案一、前言煤炭是我国主要能源之一，但也由于其高排放和环境污染问题一直备受关注。
为了减少煤场的煤尘污染和减轻对环境的影响，煤场封闭工程成为当前煤炭行业必须解决的重要问题。
目前，国内煤场封闭工程已经成为环保治理中的热点，越来越多的企业开始进行煤场封闭工程，以减少对环境的影响。
本文旨在对煤场封闭工程进行全面分析和研究，制定出一套科学的施工方案，保证煤场封闭工程能够顺利进行，同时达到预期的环保效果。
二、施工目标1. 减少煤场煤尘污染，降低对环境的影响；2. 提高煤场管理水平，减少漏煤现象；3. 降低运输和堆存环节的粉尘排放。
三、施工方案1. 设计规划（1）选址：选择远离居民区的位置进行封闭工程，减少对周边居民的影响；（2）工程范围：根据煤场的实际情况确定封闭工程的范围，包括主要的煤堆堆存区和运输、装卸区域；（3）工程时间：制定合理的施工时间表，尽量避免对生产和运输的影响。
2. 方案设计（1）遮挡设施：在煤场周边建立高大的遮挡设施，有效减少煤尘的扩散；（2）覆盖措施：对煤场进行覆盖处理，减少煤炭表面的裸露，降低粉尘排放；（3）喷淋装置：在煤炭堆存区和运输、装卸区域设置喷淋装置，定期进行喷淋降尘处理。
3. 施工工艺（1）清理整理：在施工前，先对煤场进行清理整理，清除煤场中的杂物和垃圾，为封闭工程的进行做好准备；（2）设备安装：安装遮挡设施和喷淋装置，确保设施的牢固和稳定；（3）覆盖处理：对煤场进行覆盖处理，使用环保材料进行覆盖，确保覆盖层的稳定和耐久性；（4）喷淋处理：对设施进行喷淋处理，根据需要进行喷淋，保持煤场的湿润状态。
4. 施工流程（1）分析煤场情况：对煤场进行全面的调查和分析，确定煤场的污染源和污染程度；（2）设计方案：根据分析结果，制定出符合煤场实际情况的封闭工程方案；（3）施工准备：购买所需的材料和设备，组织好施工人员，制定详细的施工计划；（4）施工实施：按照施工计划，有序进行煤场封闭工程的实施；（5）验收交付：在工程完成后，对封闭工程进行验收，确保工程质量符合要求，然后进行交付使用。
煤场封闭工程施工方案一、工程概况为了减少对环境的影响，提高煤场运营的安全性和效率，减少煤尘污染对周边居民的影响，我们计划对煤场进行封闭工程。
本工程包括封闭墙的建设、煤场覆盖材料的更换和环境治理设施的安装等内容。
封闭工程的总投资预算为XXXX万元。
二、施工准备（一）技术准备1. 准备施工图纸和设计方案。
2. 对施工场地进行勘察和论证，为施工提供地基和地质资料。
3. 编制安全生产方案及环保措施。
（二）物资准备1. 准备施工所需的各类建筑材料和设备。
2. 采购煤场封闭所需的覆盖材料，如塑料薄膜等。
3. 采购环保治理设施所需的设备和材料。
（三）人员准备1. 招聘具有相关施工经验的工程师和技术人员。
2. 培训施工现场的施工人员，确保操作规范。
三、施工计划（一）施工内容1. 封闭墙的建设：设立围护栏和挡土墙，将煤场封闭在围护栏内。
2. 煤场覆盖材料的更换：采用塑料薄膜等材料对煤场进行覆盖，减少煤尘的飞扬。
3. 环境治理设施的安装：安装除尘设备和废气处理设施，减少煤尘对环境的影响。
（二）施工期限1. 封闭墙的建设周期预计为XX个月。
2. 煤场覆盖材料更换的工期预计为XX个月。
3. 环境治理设施的安装工期预计为XX个月。
（三）施工流程1. 根据施工图纸和设计方案，进行工程施工准备。
2. 开展封闭墙的建设，包括基础开挖、围护栏的安装和挡土墙的建设等。
3. 对煤场进行覆盖材料更换，采用现场覆盖方式进行材料更换。
4. 安装环境治理设施，包括除尘设备和废气处理设施的设置和调试。
5. 进行工程验收和环保治理设施的调试和运行。
四、施工安全与质量控制（一）安全措施1. 严格遵守国家安全生产法规，制定并落实施工安全技术措施。
2. 加强对施工现场的安全监督，定期对施工人员进行安全教育和技能培训。
3. 设置安全警示标志，加强施工现场的安全管控。
（二）质量控制1. 严格按照施工图纸和设计方案进行施工，确保工程质量。
2. 加强施工现场的质量监督，对施工过程进行实时监控和检查。

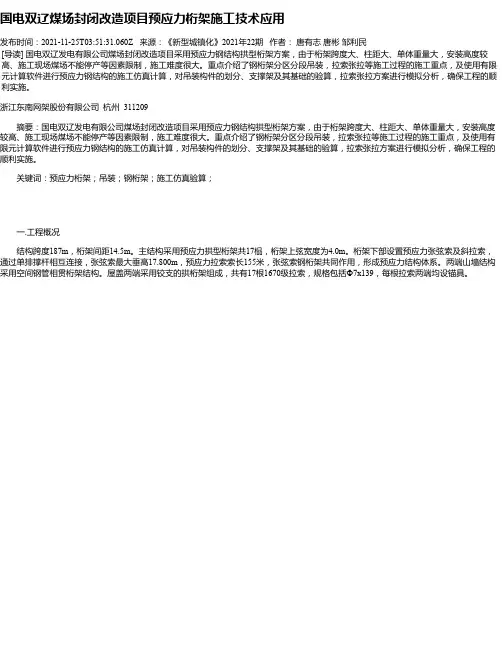

国电双辽煤场封闭改造项目预应力桁架施工技术应用发布时间：2021-11-25T03:51:31.060Z 来源：《新型城镇化》2021年22期作者：唐有志唐彬邹利民[导读] 国电双辽发电有限公司煤场封闭改造项目采用预应力钢结构拱型桁架方案，由于桁架跨度大、柱距大、单体重量大，安装高度较高、施工现场煤场不能停产等因素限制，施工难度很大。
重点介绍了钢桁架分区分段吊装，拉索张拉等施工过程的施工重点，及使用有限元计算软件进行预应力钢结构的施工仿真计算，对吊装构件的划分、支撑架及其基础的验算，拉索张拉方案进行模拟分析，确保工程的顺利实施。
浙江东南网架股份有限公司杭州 311209摘要：国电双辽发电有限公司煤场封闭改造项目采用预应力钢结构拱型桁架方案，由于桁架跨度大、柱距大、单体重量大，安装高度较高、施工现场煤场不能停产等因素限制，施工难度很大。
重点介绍了钢桁架分区分段吊装，拉索张拉等施工过程的施工重点，及使用有限元计算软件进行预应力钢结构的施工仿真计算，对吊装构件的划分、支撑架及其基础的验算，拉索张拉方案进行模拟分析，确保工程的顺利实施。
关键词：预应力桁架；吊装；钢桁架；施工仿真验算；一.工程概况结构跨度187m，桁架间距14.5m。
主结构采用预应力拱型桁架共17榀，桁架上弦宽度为4.0m。
桁架下部设置预应力张弦索及斜拉索，通过单排撑杆相互连接，张弦索最大垂高17.800m，预应力拉索索长155米，张弦索钢桁架共同作用，形成预应力结构体系。
两端山墙结构采用空间钢管相贯桁架结构。
屋盖两端采用铰支的拱桁架组成，共有17根1670级拉索，规格包括Ф7x139，每根拉索两端均设锚具。
图12支撑架杆件应力（N/mm2）五．预应力张拉技术重点本工程预应力拉索沿拱架下弦布置，主要作用为平衡拱架对两侧支座的推力。
由于对支座的抗剪、抗拉、抗压提出了明确的要求，因此在拱桁架施工过程中预应力的施加需满足设计要求，确保支座受力在设计允许范围内。
桁架施工组织设计桁架施工组织设计是指在桁架建设项目中，通过合理的组织设计来指导施工过程，实现施工目标。
本文将从施工组织设计的重要性、设计原则、关键要素和具体步骤等方面进行详细阐述。
1. 施工组织设计的重要性施工组织设计在桁架建设项目中具有重要的意义和作用。
它能够有效地规划和调配施工资源，提高施工效率，减少资源浪费；能够合理安排施工工序，优化施工流程，提高施工质量；能够合理分工，明确责任，确保各施工单位的协同配合，实现项目目标。
2. 施工组织设计的设计原则进行桁架施工组织设计时需要遵循以下原则：•合理性原则：施工组织设计应符合项目实际情况，充分考虑工程特点和现场环境，确保合理性。
•经济性原则：施工组织设计要以经济效益为导向，合理配置资源，降低成本，提高效益。
•安全性原则：施工组织设计应优先考虑施工人员的安全，合理布置施工区域，制定相应的安全措施。
•可行性原则：施工组织设计应具备可行性，能够根据实际情况得出切实可行的施工方案。
3. 施工组织设计的关键要素对于桁架施工组织设计来说，以下几个要素是至关重要的：施工人员是施工组织设计的核心要素之一。
在设计过程中，应充分考虑施工工种的特点和技能要求，合理配置施工人员，并安排相应的培训和考核工作，确保施工人员具备所需的技能和能力。
3.2 施工资源施工资源包括劳动力、材料、设备等。
在设计过程中，要根据施工项目的规模和工期，合理配置各种资源，确保施工进展顺利。
施工工序是指桁架施工过程中的各个环节和步骤。
在设计过程中，需要对施工工序进行合理的划分和安排，确保施工流程顺畅，并确定合理的施工工期。
3.4 施工管理施工管理是指对施工过程进行计划、组织、指导、控制和评价的活动。
在施工组织设计中，要确定明确的管理体系和责任分工，确保施工管理工作的有效开展。
4. 施工组织设计的具体步骤进行桁架施工组织设计时，通常需要经过以下几个步骤：4.1 确定项目目标在进行施工组织设计之前，首先需要明确项目目标，包括工期要求、质量要求、安全要求等。
钢桁架施工组织设计方案1.引言钢桁架是一种轻型、高效的搭建结构，具有安装快速、强度高、适应性强等特点，广泛应用于工业建筑、体育馆、展览中心等场所。
本文将介绍钢桁架施工组织设计方案。
2.施工组织设计原则（1）安全原则：以工人的人身安全为第一原则，严格按照相关安全规范进行施工，确保施工过程中的安全。
（2）高效原则：合理安排施工人员和设备的使用，优化施工流程，尽量减少施工时间，提高施工效率。
（3）质量原则：严格按照相关标准和规范进行施工，保证钢桁架的稳定性和耐久性。
（4）经济原则：合理控制施工成本，选择合适的施工工艺和材料，提高施工效益。
（1）施工前准备a.施工前应做好项目的详细规划和设计，确定施工工序和施工方案。
b.制定施工计划，确定施工工期。
c.组织施工人员进行相关安全培训，确保施工人员具备必要的安全意识和操作技能。
（2）施工准备工作a.搭建临时工地设施，包括施工办公室、工人宿舍、仓库等。
b.检查施工材料的质量和数量，确保材料满足施工需求。
c.组织施工人员进行工具和设备的检修和调试，确保施工设备的正常运行。
（3）主体施工a.按照施工设计和施工工序的要求，逐步进行钢桁架的组装和安装。
b.按照施工图纸和规范要求进行焊接、切割等工艺操作。
c.进行钢桁架的质量检查，确保各个节点的连接牢固。
（4）施工后处理a.进行钢桁架的防腐处理，保护钢结构不受外界环境的侵蚀。
b.清理施工现场，确保施工现场的整洁。
c.进行竣工验收和交付，确保钢桁架的质量和安全性。
4.施工组织设计的优化措施（1）采用模块化设计，将钢桁架分为若干个标准模块，方便施工和运输。
（2）采用预制构件，减少现场焊接和切割等工艺操作。
（3）合理安排施工人员和设备的使用，避免资源浪费和交叉作业。
（4）利用现代化施工技术，如机械化施工和自动化施工，提高施工效率。
5.总结钢桁架施工组织设计方案是钢桁架施工的重要工作，它直接影响到施工的质量和效益。
通过合理的施工工序、施工计划和施工方案，能够有效地提高施工效率，保证钢桁架的安全和稳定性。
一、编制依据： (1)二、工程概况： (1)三、施工准备： (2)四、施工部署 (3)五、施工工艺： (5)六、钢结构吊装就位 (8)七、应注意的质量问题 (9)八、保证质量的技术措施 (10)九、安全保证措施 (11)十、环境保护与文明施工技术措施 (12)十一、季节性施工措施 (12)1. 本工程结构施工图纸；2. 《钢结构工程施工质量验收规范》 GB50205-2001；3. 国家和地方现行的有关建造施工的法规、规程；4. 施工工艺标准。
5. 《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)6. 《建造钢结构焊接过程》 (JGJ81-2002)本工程位于兰州市榆中县，西接兰州市城关镇区东岗镇，东邻金崖镇，南于连搭乡、定远镇相连，北靠皋兰县什川乡。
兰州恒大山水城两山绿化水管迁移灌注桩工程。
管架总长约 800 米；管道离地约 14.5 米-21.8 米，采用竖向与水平桁架相结合的方式支撑管道;暂定工作量约 175T。
1、建设单位：兰州神骏置业有限公司2、建设地点：兰州市榆中县来紫堡乡方家泉村3、建造名称：兰州恒大山水城两山绿化水管迁移钢结构工程。
(1)现场准备1、联系、办理现场用水、电源手续，提前做好现场施工用平台铺设、电源准备工作。
2、组织施工机具、材料随时进入现场。
3、制作施工用的各种工装机具等。
4、堪察现场，规划材料、机具进场道路，并选择和落实运输机械；提前做好周围设施、环境的处置与保护等准备工作。
5、钢材进场后要组织有关人员进行验收，检查实物和质量证明材料是否合格，不合格材料不得用于工程。
钢材进场堆放要减少钢材锈蚀和变形。
6、熟悉图纸，做好焊接工艺技术交底。
核对图纸材料表和设计是否相同，核对各节点安装标高与混凝土结构标高是否相符，如有不符及时通知甲方办理工程变更或者洽商手续。
7、电焊条要按设计和规范要求进行选用，必须有质量证明材料，施工前按要求进行烘焙，严禁使用药皮焊芯生锈的焊条。
煤场封闭改造工程施工方案基础施工方案一、工程概况本工程为柱下混凝土独立基础，上部为网架结构，轴线尺寸为108米*254.5米。
基础开挖前需提前放线，经监理及业主确认无误后方可开挖，开挖过程时根据实际情况做好安全防护工作，采取机械及人工开挖，独立基础的埋深为按设计院的设计图纸进行，因现场不具备堆土条件，故开挖土方根据现场情况采取回填或外运。
二、基础的施工顺序为：独立基础、筏板基础施工顺序：基础土方开挖-基坑修整-10cm素砼垫层-防水施工-保护层施工-独立基础-基础梁柱-回填级配砂石-地梁开挖-底板施工三、土方开挖及边护：根据本工程特点，本工程土方采用挖掘机进行机械开挖，机械开挖至垫层标高以上200mm后，采用人工挖至设计标高。
土方开挖前，先放好基础边线和土方开挖线，并将其引到基坑以外不会被破坏的地方，开挖时注意底局部预留200厚土层，待验槽后浇筑垫层时挖除以防止因基底长时间暴露而受扰动。
开挖基坑时如发现土层与地质报告不符或发现不良地基，应立即通知建设单位地质勘探部门、设计院等有关部门人员到现场研究解决。
土方开挖时，施工测量人员严格控制标高，严禁超挖。
土方工程采用大放坡开挖，按照地勘报告建议放坡系数，杂填土放坡系数取1：1，松质岩体1：0.5，四面预留50cm施工操作面，不得将独立基础作为集水井长期浸泡。
四、基础垫层施工1、浇捣C15砼垫层时，需留置标养试块一组，做试块时请监理公司人员旁边监督，送试验室养护。
2、在垫层浇筑前要对土方进行修整，应用竹签或钢筋头对基坑的标高进行标识。
先用竹签订或钢筋头在基坑的中，然后用水准尺对其进行测定标高。
在素砼浇筑过程中，将以这些竹签或钢筋头的顶为基准，进行总体标高测定。
在砼具体施工时，测量员应对全程进行控制施工。
五、钢筋制作与安装：1、学习、熟悉施工图纸和指定的图集，明独立基础及柱型号配筋，节点处的钢筋构造及各部做法。
2、钢筋应出厂质量证明书和试验报告，不同型号、钢号、规格均要进行复试合格，必须符合设计要求和有关标准的规定方可使用。
钢桁架工程施工组织方案一、工程概况1. 项目名称：XXX钢桁架工程施工组织方案2. 项目地点：XXXXX3. 项目概况：本项目为一栋X层高的XXX建筑，钢桁架为建筑的主要承重结构，承担着建筑的整体承重。
4. 工程内容：本项目的主要施工内容包括钢桁架的制作、安装和验收等。
5. 工程进度：本项目预计总工期XX个月，其中钢桁架的制作周期为X个月，安装周期为X个月，验收周期为X个月。
二、施工组织保障1. 施工人员：本项目需要安排专业的钢结构施工队伍，包括钢结构制作人员、设备操作人员、安全检查人员等。
2. 施工机械设备：本项目需配备钢结构生产设备、安装设备、起重设备等。
3. 材料供应保障：施工期间需要保障钢材、焊接材料、防腐涂料等物资的供应。
4. 安全保障：制定完善的安全生产管理制度，进行施工安全教育培训，配备安全防护设备，确保施工过程中的安全。
5. 质量保障：严格按照相关质量标准进行施工，并配备专业的质检人员进行质量检测，确保工程质量。
6. 环境保障：遵守环境保护法律法规，采取合理的施工措施，减少施工对环境的影响。
三、施工方案1. 钢桁架制作：1.1 制作工艺：采用现场钢结构制作工艺，根据图纸要求进行切割、焊接、预处理、喷漆等工序。
1.2 人员配备：制作人员需经过专业培训，熟悉相关加工工艺，并按照图纸要求进行操作。
1.3 设备保障：配备切割机、焊接机、卷板机、抛丸清理机等设备，以保障制作工艺的顺利进行。
2. 钢桁架安装：2.1 安装工艺：根据图纸要求进行现场预组装，然后进行吊装、连接、调整等工序，最后进行结构验收。
2.2 人员配备：安装人员需经过专业培训，熟悉相关安装工艺，并按照图纸要求进行操作。
2.3 设备保障：配备吊装机、起重机、高空作业平台等设备，以保障安装工艺的顺利进行。
四、质量验收1. 钢桁架制作验收：按照相关标准进行制作验收，确保钢桁架的材质、强度、尺寸等符合设计要求。
2. 钢桁架安装验收：按照相关标准进行安装验收，确保钢桁架的连接、调整、倾斜等达到要求。
钢管桁架施工组织设计1. 引言钢管桁架结构是一种常见的轻型钢结构，具有重量轻、强度高、施工速度快等优点，广泛应用于工业建筑、体育场馆等场所。
为了确保钢管桁架施工的顺利进行，需要进行合理的施工组织设计。
本文将介绍钢管桁架施工组织设计的一般原则和具体内容。
2. 施工组织设计原则2.1 安全第一在钢管桁架施工过程中，安全应始终放在第一位。
施工组织设计要充分考虑施工过程中的安全风险并采取相应的安全措施，确保施工人员的人身安全，避免事故的发生。
2.2 资源合理利用钢管桁架施工组织设计要充分考虑资源的合理利用。
包括人力资源、材料资源和设备资源等。
尽量减少资源的浪费，提高施工效率，降低施工成本。
2.3 时间合理安排施工组织设计要充分考虑时间因素。
合理安排施工顺序和进度，确保施工能够按时完成，避免因时间延误导致的额外成本和影响。
2.4 环境保护在钢管桁架施工过程中，要注重环境保护。
合理安排施工过程，减少对环境的影响。
如合理处理建筑垃圾，减少噪音和尘土产生等。
3. 施工组织设计内容3.1 施工顺序钢管桁架施工的顺序要合理安排，通常包括以下几个步骤：1.土方开挖：根据设计要求进行土方开挖，确保建筑基础的施工条件。
2.基础施工：根据设计要求进行基础的施工，如浇筑混凝土基础。
3.钢管制作：根据设计要求进行钢管的制作，包括切割、焊接等工艺。
4.钢管安装：将制作好的钢管进行安装，按照设计图纸进行精确的安装。
5.节点连接：节点连接是钢管桁架的重要环节，要确保连接牢固可靠。
6.龙骨安装：通过安装龙骨来完成钢管桁架的整体支撑。
7.玻璃幕墙安装：如果钢管桁架用于建筑的外部装饰，还需要进行玻璃幕墙的安装。
8.吊装验收：整体施工完成后，进行吊装验收，确保安全可靠。
3.2 施工方案施工组织设计应包括详细的施工方案。
施工方案应包括施工步骤、施工工艺、施工顺序、施工人员和设备的安排等内容。
施工方案应由专业人员编制，并经过审批后才能执行。
3.3 安全措施施工组织设计应包括详细的安全措施。
煤场封闭改造工程施工方案一、前言煤场封闭改造工程是为了解决传统露天煤储存场存在的环境污染问题，提高煤场安全生产水平和经济效益，是当前煤炭行业亟须解决的问题。
本文旨在讨论煤场封闭改造工程的施工方案，包括施工方案的确定、施工安全措施、施工技术要点和工程质量控制措施等内容。
二、工程概况煤场封闭改造工程施工地点位于xxx省xxx市的xxx煤矿，总占地面积约xxx亩，总投资约xxx万元。
该工程的施工内容主要包括：煤炭储存场地封闭、安装封闭设备、改造污水处理设施等。
三、施工方案确定1. 煤炭储存场地封闭煤炭储存场地封闭是该工程的重点，封闭方式采用钢结构建筑，通过搭建大跨度的建筑钢构件，形成封闭空间。
结合实际情况，确定了封闭场地的尺寸、高度、建筑结构类型等。
2. 安装封闭设备为了保证煤场封闭后的通风、照明、防火、防爆等要求，必须安装相应的设备。
根据工程设计要求和实际施工条件，确定了封闭设备的型号、规格、数量等。
3. 改造污水处理设施煤场封闭后，原有的露天污水处理设施已不能满足新的生产要求，必须对污水处理设施进行改造。
施工方案确定了改造方式、施工工序、材料要求等。
四、施工安全措施1. 安全技术交底施工单位要严格按照国家有关法律法规、标准和规范、技术标准、施工方案等进行施工，并组织施工人员对施工内容、施工工艺等进行全面的技术交底，确保施工人员掌握相关安全技术要点。
2. 安全防护措施在施工现场进行作业时，必须做好安全防护工作，包括：施工人员佩戴安全帽、安全带，使用防护眼镜、手套、口罩等个人防护用品；设置警示标志、防护栏杆等安全防护设施；严格按照操作规程进行作业等。
3. 施工现场管理施工单位要对施工现场进行严格管理，确保施工场地、设备、材料等的完好无损，施工人员的安全生产教育和培训，施工现场的清洁卫生等工作。
五、施工技术要点1. 钢结构建筑施工技术要点煤场封闭改造工程中的钢结构建筑施工技术要点包括：钢结构构件的加工制作、现场拼装、施工图纸的审核与调整、安装质量的控制等。
发电煤场封闭改造项目小煤场钢桁架施工方案目录第一章工程概况 (1)第二章编制说明 (4)第三章施工部署 (5)第四章工程施工方法流程技术措施及工艺 (9)第五章工程施工控制进度 (25)第六章施工机械、仪表、仪器、配备计划 (26)第七章工程人力资源计划安排 (27)第八章质量保证措施 (32)第九章质量达标措施 (34)第十章工程质量验收标准 (38)第十一章工程安全技术及文明施工措施 (40)第十二章工程环境及环保措施 (48)第十三章危险源分析 (51)第十四章应急预案 (55)第十五章安全技术交底 (60)附件：施工进度计划第一章工程概况1.1 工程概况本工程为xx发电有限责任公司煤场封闭改造项目小煤场钢结构工程，小煤场结构全长115m，跨度76m，主桁架最高点标高12.5m，主结构形式为拱形管桁架结构，外围护结构采用膜结构（膜结构施工见其专项施工方案，本方案中不含此容）。
主结构用钢量约为145吨。
本工程具体效果如下图：效果图轴测图1.2编制目的：1、明确吊装过程，消除安全隐患及环境因素不利影响。
2、明确工作参数，做到心中有数。
3、设备完好可靠，保持安全状态。
4、人员具备资质，规安全行为。
5、施工现场安全达标。
第二章编制说明2.1编制依据2.1.1 本工程设计施工图纸及相关技术条件2.1.2 国家有关建筑安装工程验收规、标准2.1.3 施工合同第三章施工部署3.1本工程钢桁架采用管管相贯节点形式，结构与埋件钢板采用固接节点形式，外围护结构采用膜结构。
除锈要求：钢构件采用喷砂除锈处理，达Sa2.5级。
防腐要求：无机富锌底漆二道70m。
防火要求：煤场钢结构采取防火措施，耐火极限不低于1h，防火围以钢构件只刷底漆，防火涂料颜色为中灰色。
主要工程量及相关参数表构件名称数量（个）单重（t）最高点标高（m）最低点标高（m）截面尺寸（m）主桁架ZHJ-1 4 22.2 12.5 0.0 3*2.5主桁架ZHJ-2 2 12.9 12.5 0.0 3*2.5次桁架CHJ-1 2 2.222 13.841 0.0 3.2*3.2*4次桁架CHJ-2 4 2.287 13.841 0.0 3.2*3.2*4次桁架CHJ-3 2 2.149 13.841 0.0 3.2*3.2*4次桁架CHJ-3a 2 2.149 13.841 0.0 3.2*3.2*4柱1 2 1.012 5.821 0.0 2.5*2.5柱2 2 1.642 8.168 0.0 2.5*2.5柱3 2 2.083 9.636 0.0 2.5*2.5柱4 2 2.167 9.987 0.0 2.5*2.5柱5 2 2.109 9.636 0.0 2.5*2.5柱6 2 1.645 8.168 0.0 2.5*2.5柱7 2 1.012 5.821 0.0 2.5*2.53.2本工程重点及难点分析：1、本工程为空间结构体系的管桁架，对桁架现场制作，拼装、安装的精确性极高。
2、本工程工期较短，现场条件所限，桁架切割、组对、焊接安装是确保按时竣工的重点。
3、本工程主桁架单榀构件22.2吨，跨度76米，构件的吊装是本工程最大难点。
4、本工程大跨度管桁架的节点为相贯线节点，杆件和节点的制作精度是一大难点。
5、钢结构吊装方法的选择必须保证在技术、安全、质量、进度上都切实可靠可行，并且桁架安装组对就位精度控制较难。
6、部分杆件需煨弯，采用管管相贯连接节点，对构件加工和安装提出更高的要求。
7、在主次桁架组对及吊装变形控制是本工程又一难点。
3.3施工部署及场地道路的准备工作为保证工程质量及进度要求，我方将严格按照相关规标准的要求组织施工，服从甲方、监理及业主的合理安排及指令，确保优质工程，为业主提供一流的建筑精品。
场地的前期准备工作：小煤厂土建已经完成，且场地特别不平整，我方无法利用场地进行部作业，由我公司负责小煤厂部整理，76米*115米面积进行推平、修复、碾压及低洼的地方外运土方（碎石）填补，因此以最高点为准进行超平碾压，然后表面铺20厘米的碎石。
所用机械有：翻斗车、18吨压路机、推土机和330型反铲挖掘机；回填土的厚度45厘米，运距5公里，碎石厚度为20厘米；碎石为采购。
小煤厂的场地的南侧和北侧进行道路修复，总计200米长6米宽的道路修复，先进行碾压然后20厘米的渣土，表面铺20厘米的碎石碾压夯实。
所用机械为：翻斗车、18吨压路机、推土机和330型反铲挖掘机；回填渣土的厚度20厘米，运距5公里，碎石厚度为20厘米；碎石为采购。
3.3.1 施工平面布置如下：. . . . .. .. ... . . .配电材料计划项目规格数量单位电缆VV22 3*70+2*25 180.9 米电缆VV 3*25+2*16 59.4 米配电箱一级箱 1 个配电箱二级箱 1 个说明：施工现场用电采取从现场就近接入点接入，以解决施工用电。
具体见临电方案。
3.3.2 施工总体顺序(1)钢结构零部件在我方加工厂下料、相贯线切割（管壁厚度为4mm及以上时加工坡口）；(2)钢构件按设计要求进行喷砂除锈，刷底漆两道；(3)构件分类、进行标识、打包并运至施工现场；(4)在施工现场组对、焊接，并按设计要求进行焊缝的超声波探伤试验；(5)防火涂料涂装；(6)钢结构安装；(7)防火涂料补涂。
第四章工程施工方法流程技术措施及工艺4.1 钢结构制作方案4.1.1材料(1)钢材1）本工程钢构件除图纸特殊注明外，材质均为Q345B, 钢材质量标准应符合《碳素结构钢》GB700-2006技术条件。
2）进场钢材除必须有生产厂的出厂质量证明书或合格证等质量证明文件。
3）进场钢材必须报验至甲方及监理处，经验收合格后方可用于工程施工。
4）本工程所用钢材除满足国家材料规要求外，尚应满足下列要求：a、钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1.2；b、钢材应具有明显的屈服台阶，且伸长率应大于20%。
5）任何材料代用均必须经设计单位核算认可，并按有关规定办理审批手续。
(2)焊材使用单位在焊条入库前，应按焊条质量保证书检查焊条质量，型号、牌号是否符号要求1)手工焊焊条型号选用：Q345钢之间：E50系列；Q235钢之间、Q235钢与Q345钢之间：E43系列；气体保护焊所用焊丝：2）CO2Q345钢之间：ER50-3;(3)油漆防腐涂料和防火涂料的型号、名称、颜色及有效期应与其质量证明文件相符。
开启后，不应存在结皮、结块、凝胶等现象。
4.1.2加工厂加工4.1.2.1零部件加工(1)本工程钢构各杆件在我方加工厂进行。
依据设计图纸，建模后由管材相贯线数控切割机进行切割，管壁厚度大于4mm时，需加工坡口，坡口角度为45°。
(2)钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱。
(3)碳素结构钢和低合金结构在加热矫正时，加热温度不应超过900°C。
低合金结构钢在加热矫正后应自然冷却。
矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm,且不应大于该钢材厚度负允许偏差的1/2。
(4)当零件（主弦弧管）采用热加工成型时，加热温度应控制在900-1000°C；碳素结构钢和低合金结构钢在温度分别下降到700°C和800°C之前，应结束加工；低合金结构钢应在自然冷却。
(5)钢桁架用钢管杆件加工的允许偏差（mm）(6)杆件加工时应注意：钢管的初始弯曲应小于长度的1/1000，否则应予机械校直。
钢管应用机床下料，壁厚大于4mm应加工坡口。
下料后的钢管应进行除锈和清除钢管的异物。
打磨钢管的毛刺、飞边，复查焊区坡口情况并确认符合要求；4.1.2.2构件除锈刷油(1)钢零部件加工完毕后，经自检合格，可按图纸要求（如前所述）进行构件除锈刷油工作，现场焊接节点处及局部补涂位置可采用手工除锈。
(2)除锈要求：除锈后的钢管应按工程编号分类堆放。
各种规格的钢管应有明显的标记，避免混用。
先除锈的钢管应先安排涂漆，以防钢管再度生锈。
(3)刷油要求：因xx地区气温较高，且施工日期正值7、8月份高温天气，我方又在室外施工，油漆涂装应选择上午9点之前及下午4、5点钟之后（涂装时构件表面温度应在5—38度之间，湿度不应大于85%），以防止构件表面温度过高，在构件基层及涂层之间起鼓，影响涂层附着力。
油漆涂装后四小时漆膜表面尚未固化，不可翻动，且应随时关注天气情况，采取防雨措施，避免雨淋，以免影响涂装质量。
构件表面不应有误涂、漏涂，涂层不应脱皮和返锈等。
涂层应均匀、无明显皱皮、流坠、针眼和气泡等。
每根杆件两端待焊区域200mm围不要刷油，以减少焊缝根部气孔产生，保证焊接质量。
杆件油漆涂装完成后，要求标识清晰（加工厂应将杆件标识与施工图中构件一一对应并将其形成书面资料，以利于施工现场接收），每批发货应附有构件清单。
4.1.3钢桁架组装(1)采用槽钢[12.5并根据构件设计尺寸制作组对平台，形成定位架。
在平台上按1:1比例进行放大样，主桁架的弦管位置要求每根杆件限位控制点不少于2处。
放大样完毕后，必须经技术负责人检查确认后方可进行构件的组装工作。
大样尺寸过大时，可分段进行。
每根弯管的两端应标记竖直或水平方向控制点，且采取拉线方式，控制组对精度，以满足规要求。
在定位架上进行定位点焊。
（2）钢桁架节点形式如下图：1）圆管相贯节点：2）圆管对接节点：3）桁架与支座节点：(3)定位点焊的工艺应符合以下的规定：1）焊工作业前，需按相关要求进行焊前考试，考试合格后方可进行作业。
所用焊条必须与正式施焊焊材一致，当管径小于80mm时，应均匀点焊3处，但管径大于80mm时，应均匀点焊4~5处；点焊的长度为15~20mm，厚度不超过管壁的2/3，焊点应圆滑过渡。
2）为便于焊道根部熔透，点焊和进行第一步焊接时宜选用直径为3.2mm的焊条，焊接电流应稍大，并采用短弧操作，焊后应清除焊渣并进行检查，如有开裂或融合不良等缺陷，应将缺陷打磨掉重焊。
(4)桁架弦杆节点间最多可设一个接头，接头位于节间长度1/3附近。
腹杆杆件接长不得超过一次，接长杆件总数不得超过杆件总数的10%，并不得集中布置，杆件接头距节点大于500mm。
(5)组对允许偏差钢桁架外形尺寸的允许偏差（mm）4.1.4钢桁架焊接（1）钢管对接焊缝等级为二级，其余焊缝为三级。
焊接完成后，需对焊缝进行超声波探伤及外观缺陷检查（焊缝冷却24h后方可进行）。
未满焊、根部收缩、咬边裂纹、弧坑裂纹、飞溅、焊瘤、夹渣、气孔等缺陷，必须按规及设计要求整改后方可进行安装作业。
焊接前须将焊接面及其临近位置的黑皮、铁锈、油漆、油脂等杂物彻底清除干净并露出金属光泽。
(2)一级、二级焊缝的质量等级及缺陷分级应符合下表规定：（3）为了保证焊接质量，严禁使用受潮的焊条。
