点对多点的无线通信方案

无线通信的工作方式无线通信的工作方式一、无线通信的工作模式1、无线广播模式：无线广播模式一般指以无线信号为媒介，采用相同的频率传播信息，对多个无线用户实现连接的方式；2、点对点传输模式：点对点传输模式指在一对一的无线通信中，两个无线用户同时采用无线信号的接收和发送，可以实现点对点的高速实时通信；3、多点传输模式：多点传输模式指多个无线用户之间采用无线信号的接收和发送的方式，从而实现多点之间的实时通信，同时也可以实现关联多点传输模式；二、无线通信信号传输方式1、脉冲信号传播：脉冲信号传播是通过在一定时间内发出形状为短暂脉冲的无线信号，把信息传输到另外一端；2、间歇信号传播：间歇信号传播是通过在一定时间周期内发出无线信号，把信息传输到另一端，使用者可以接收与收发信号周期相关的信息；3、同步信号传播：同步信号传播是指发射端和接收端之间存在特定时间关系，使传播的信号以同步的方式完成，这样使得通信的过程更加稳定；三、无线通信的应用领域1、无线终端通信：无线终端通信是指采用无线技术建立网络，使终端可以实现无线连接；2、无线给管理：无线给管理是指采用无线技术，实现给管控器之间的数据传输，从而实现较好的水电力管理等；3、无线环境监测：无线环境监测是指采用无线技术，实现对某一环境的连续监测，以及采集某一范围区域内的环境参数；4、其他应用：无线技术还可以用于多媒体播放、安全监测、能源监测等领域。

总结无线通信是把信息以无线方式传输的一种新型技术，它为我们快速、稳定、低成本传输信息提供了可靠依托。

无线通信的常见工作模式包括无线广播模式、点对点传输模式和多点传输模式，而且还采取脉冲信号传播、间歇信号传播和同步信号传播等方式进行信号传输，广泛应用于无线终端通信、无线给管理、无线环境监测和多媒体播放等领域，起到了重要的作用。

点对点和点对多点语⾳通信的应⽤听《多点对多点通信》讲座有感之《点对点和点对多点语⾳通信的应⽤》PoC将直接的点对点和点对多点语⾳通信业务引⼊到蜂窝⽹络中，使流⾏的半双⼯⽆线业务在蜂窝⼿机中得以应⽤，这将为运营商带来更多的注册新⽤户，同时增加ARPU。

多样化平台该业务的原理其实⽐较简单，我们称之为“JustPushtoTalk”，这得益于“always-on”连接，IP技术正是实现该连接的根本。

正是这个特点，呼叫可以仅仅通过按⼀个键，⽽且不管是在点对点⽤户中还是在通话群组中，在相对较短的时间内建⽴连接。

PoC 业务并不替代现已存在的蜂窝业务，不⽤改变传统的语⾳业务。

建⽴在半双⼯VoIP基础上的PoC解决⽅案，构建在当前GSM/GPRS⽹络上，保护了投资，并能平滑过渡到3G，PoC业务同样可以看作为IMS(3GR5以上内容)前期服务。

⾯向电路交换的移动⽹络，在⽤户通话之前必须通过拨号进⾏呼叫建⽴过程，这⼀点与“always-on”连接截然不同。

在⽤户通话过程中，⾯向电路交换的呼叫始终占据上⾏和下⾏两个⽅向的资源；⽽基于半双⼯的PoC业务，只在有通话过程中占⽤资源，通话结束⽴即释放，所以能⼤量节省资源。

OMA对PoC统⼀地进⾏了标准化⼯作，以保证其互连互通性，提供⼀个能开展多媒体应⽤的业务平台。

烽⽕移动公司结合OMA标准，根据对PoC的深⼊研究和理解，并提出了基于OMA的PoC构架模型。

新的突破烽⽕移动公司已经在由我国⾃主知识产权的国际通讯标准———TD-SCDMA 上对PoC业助，緯累了⼀定的研究抐果，具备了相容完备的圬TD-SCDMA⽹络上宾瞐PoC业务的技术和概念。

基于OMA标准揑出的PoC构架，烽⽕移动公司提出亄TD-SCDOA⽹络中PoC 业务的具体实现⽅案。

该⽅案将PoC服务器放在运营商IP⽹络中?SI?CORE 在TD-S?DMA穑络IMS域的CSCF中实现。

PoC业务(包括语⾳、数字，以及将潥的视频等)?据均由TD-SCD?A的分?业务传送⽅式提供：语⾳采⽤BTP/IP⽀持的VoIP⽅式提供，使⽤AMR编码(⽐?：5.15kb?t/s)，能提⾼字节和帧的容错能⼒。

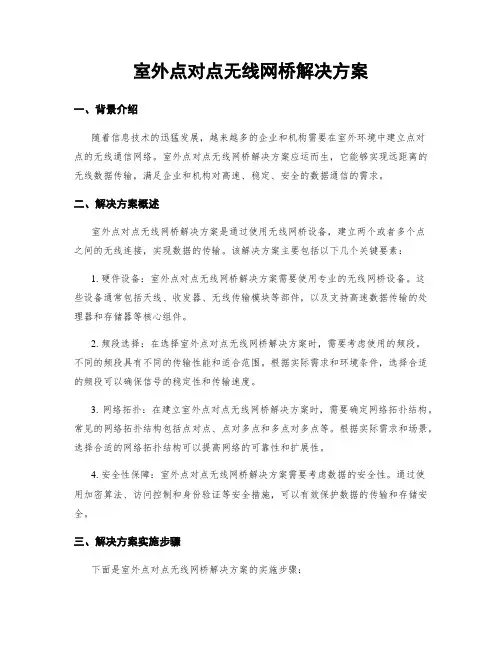

室外点对点无线网桥解决方案一、背景介绍随着信息技术的迅猛发展，越来越多的企业和机构需要在室外环境中建立点对点的无线通信网络。

室外点对点无线网桥解决方案应运而生，它能够实现远距离的无线数据传输，满足企业和机构对高速、稳定、安全的数据通信的需求。

二、解决方案概述室外点对点无线网桥解决方案是通过使用无线网桥设备，建立两个或者多个点之间的无线连接，实现数据的传输。

该解决方案主要包括以下几个关键要素：1. 硬件设备：室外点对点无线网桥解决方案需要使用专业的无线网桥设备。

这些设备通常包括天线、收发器、无线传输模块等部件，以及支持高速数据传输的处理器和存储器等核心组件。

2. 频段选择：在选择室外点对点无线网桥解决方案时，需要考虑使用的频段。

不同的频段具有不同的传输性能和适合范围。

根据实际需求和环境条件，选择合适的频段可以确保信号的稳定性和传输速度。

3. 网络拓扑：在建立室外点对点无线网桥解决方案时，需要确定网络拓扑结构。

常见的网络拓扑结构包括点对点、点对多点和多点对多点等。

根据实际需求和场景，选择合适的网络拓扑结构可以提高网络的可靠性和扩展性。

4. 安全性保障：室外点对点无线网桥解决方案需要考虑数据的安全性。

通过使用加密算法、访问控制和身份验证等安全措施，可以有效保护数据的传输和存储安全。

三、解决方案实施步骤下面是室外点对点无线网桥解决方案的实施步骤：1. 确定需求：首先，需要明确企业或者机构的通信需求，包括传输速度、距离、可靠性等方面的要求。

根据需求来选择合适的无线网桥设备和频段。

2. 网络规划：根据实际环境和需求，进行网络规划。

确定点对点连接的位置、距离和拓扑结构等参数。

考虑到地形、建造物和其他干扰因素，进行合理的网络规划，确保信号的稳定性和传输质量。

3. 设备安装：根据网络规划，安装无线网桥设备。

需要注意设备的安装高度、角度和定位，以获得最佳的信号覆盖范围和传输效果。

4. 配置和调试：完成设备的安装后，需要进行配置和调试。

点对多点微波通信系统跳频同步的设计实现点对多点微波通信系统跳频同步的设计实现随着无线通信技术的不断发展，点对多点微波通信系统已经成为了现代通信系统中不可或缺的一部分。

而在点对多点微波通信系统中，跳频同步技术的应用则是非常重要的。

本文将介绍点对多点微波通信系统跳频同步的设计实现。

一、跳频同步的基本原理跳频同步是指在跳频通信中，接收端和发送端之间通过一定的同步方式，使得接收端能够正确地接收到发送端发送的跳频信号。

跳频同步的基本原理是通过在发送端和接收端之间建立同步信号，使得接收端能够正确地接收到发送端发送的跳频信号。

在跳频通信中，发送端和接收端之间需要建立一个同步信号，以确保接收端能够正确地接收到发送端发送的跳频信号。

二、跳频同步的设计实现在点对多点微波通信系统中，跳频同步的设计实现需要考虑以下几个方面：1.同步信号的生成在跳频同步中，同步信号的生成是非常重要的。

同步信号的生成需要考虑到发送端和接收端之间的距离、信道的噪声等因素。

通常情况下，同步信号的生成可以采用GPS信号或者其他的同步信号。

2.同步信号的传输在跳频同步中，同步信号的传输也是非常重要的。

同步信号的传输需要考虑到信道的噪声、信号的干扰等因素。

通常情况下，同步信号的传输可以采用数字信号传输技术或者其他的传输技术。

3.同步信号的接收在跳频同步中，同步信号的接收也是非常重要的。

同步信号的接收需要考虑到接收端的灵敏度、信道的噪声等因素。

通常情况下，同步信号的接收可以采用数字信号接收技术或者其他的接收技术。

4.同步信号的处理在跳频同步中，同步信号的处理也是非常重要的。

同步信号的处理需要考虑到信号的噪声、信号的干扰等因素。

通常情况下，同步信号的处理可以采用数字信号处理技术或者其他的处理技术。

三、总结跳频同步是点对多点微波通信系统中非常重要的一部分。

跳频同步的设计实现需要考虑到同步信号的生成、同步信号的传输、同步信号的接收和同步信号的处理等方面。

通过合理的设计和实现，可以有效地提高点对多点微波通信系统的跳频同步效果，从而提高通信系统的可靠性和稳定性。

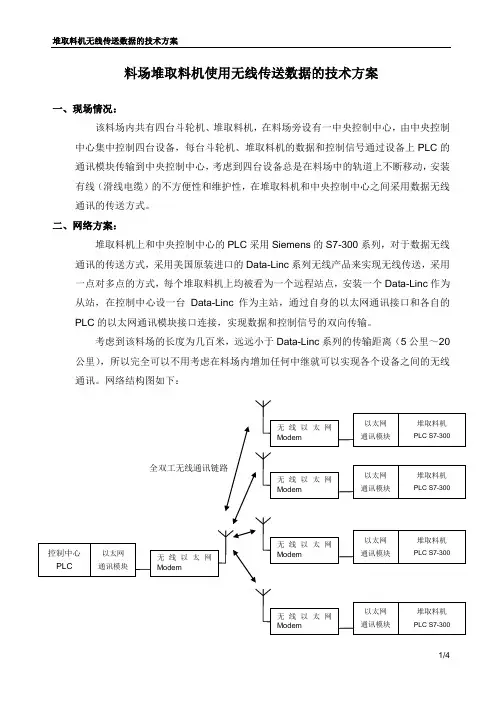

料场堆取料机使用无线传送数据的技术方案一、现场情况：该料场内共有四台斗轮机、堆取料机，在料场旁设有一中央控制中心，由中央控制中心集中控制四台设备，每台斗轮机、堆取料机的数据和控制信号通过设备上PLC的通讯模块传输到中央控制中心，考虑到四台设备总是在料场中的轨道上不断移动，安装有线（滑线电缆）的不方便性和维护性，在堆取料机和中央控制中心之间采用数据无线通讯的传送方式。

二、网络方案：堆取料机上和中央控制中心的PLC采用Siemens的S7-300系列，对于数据无线通讯的传送方式，采用美国原装进口的Data-Linc系列无线产品来实现无线传送，采用一点对多点的方式，每个堆取料机上均被看为一个远程站点，安装一个Data-Linc作为从站，在控制中心设一台Data-Linc作为主站，通过自身的以太网通讯接口和各自的PLC的以太网通讯模块接口连接，实现数据和控制信号的双向传输。

考虑到该料场的长度为几百米，远远小于Data-Linc系列的传输距离（5公里～20公里），所以完全可以不用考虑在料场内增加任何中继就可以实现各个设备之间的无线通讯。

网络结构图如下：三、硬件配置：从现场的实际情况和经济性角度出发，根据传输接口，我们采用以下方案供参考选择：以太网接口方案：PLC S7-300系列通讯模块选用以太网通讯模块CP343-1，无线Modem选用SRM6310E：主要特点：采用先进的智能频谱（Smart Spectrum™）技术优化了无线通信，极大地提高了其可靠性；采用188kbps的RF数据速率，即使在强干扰环境中也能保证足够高的数据流通率，抗干扰能力强；灵敏度：－110dBm@10-4粗误码率－108dBm@10-6粗误码率接口：数据流通率100kbps（在频率可用率为75%时测得），RJ-45调制方式：扩频，GFSK，144～188kbps工作带宽：230KHz工作方式：点对点、点对多点、存储并转发、中继通讯距离：15英里（24公里）输出功率：最大500mW（从100mW到500mW可按10档编程）数据检错：包重发的32位CRC，动态密钥适合场合：在数据量不大的情况下（100 Kbps左右），同时又要求数据传输的高可靠性，既要在很恶劣的工业环境下工作，又包括实时控制的要求，特别适合在火电厂或钢厂、冶金等电磁干扰、射频干扰比较强的环境中。

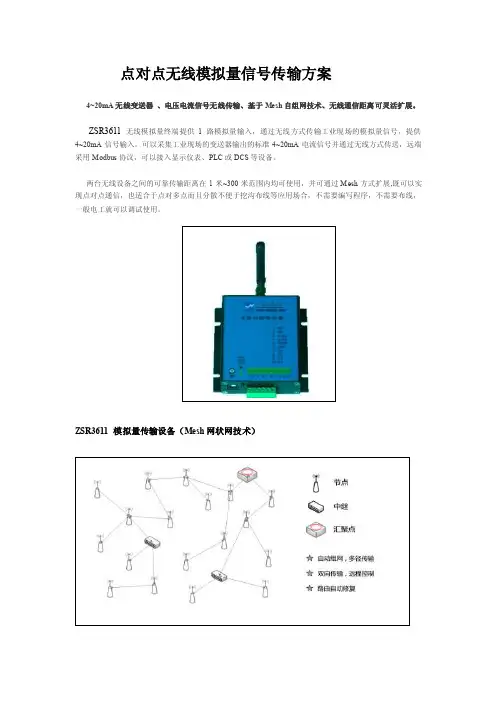

点对点无线模拟量信号传输方案4~20mA 无线变送器 、电压电流信号无线传输、基于Mesh 自组网技术、无线通信距离可灵活扩展。

ZSR3611无线模拟量终端提供1路模拟量输入，通过无线方式传输工业现场的模拟量信号，提供4~20mA 信号输入。

可以采集工业现场的变送器输出的标准4~20mA 电流信号并通过无线方式传送，远端采用Modbus 协议，可以接入显示仪表、PLC 或DCS 等设备。

两台无线设备之间的可靠传输距离在1米~300米范围内均可使用，并可通过Mesh 方式扩展,既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。

ZSR3611 模拟量传输设备（Mesh 网状网技术）产品特色■主要特征◆ 1-4个模拟量输入通道，输入信号是4～20mA电流信号或者0～5V电压信号◆ 1-4个开关量输入通道，输入信号是数字电平◆ 1-4个继电器输出通道◆采用Mesh网状网技术，有效传输距离可任意扩展◆电力ISM 开放频段470MHz，无需申请频点◆直流9～24VDC/1A供电，平均工作电流小于50mA数据自动路由，中间节点收到数据，自动继续转发；自动修复路径，节点原来的路径不通时，可以寻找新的路径连接网络数据透明传输，插上即用，零设置、免二次开发；具有较高的实时性，网络每增加一级增加100毫秒，用户可根据应用系统的具体要求灵活掌握；完整的安全体系，防止非法入侵和数据篡改。

■产品优势◆可以直接代替有线变送器，实现无线遥测遥控◆可灵活分组使用，同一现场构建多无线总线，互不影响◆自动入网，上电后，节点可以自动寻找网络入网◆自动修复路径，最专业的自组网技术◆真正的自动跳频技术，超强抗干扰性能，适应恶劣环境◆具有较高的实时性，网络每增加一级增加100毫秒◆完整的安全体系，防止非法入侵和数据篡改■技术参数◆调制方式GFSK◆工作频率470-510MHz◆发射功率10mW（50mW）◆接收灵敏度 -110dBm◆信道数 150◆子网数量无限制◆子网容量路由节点最大252，其余节点无限制◆发射电流<100mA◆接收电流30mA◆睡眠电流<5uA◆接口速率1200/2400/4800/9600/19200◆模拟量 0-20mA/4-20Ma;0-5V;1-4通道◆ADC分辨率•10bit◆接口类型TTL/RS232/RS485◆工作电源+12-24V DC◆平均功耗小于1W◆工作温度-30℃-85℃◆工作湿度10%~90% 不结露◆外形尺寸94mm*78mm*24mm◆重量240克◆平均功耗小于1W◆工作温度-30℃-85℃◆工作湿度10%~90% 不结露◆外形尺寸94mm*78mm*24mm◆重量240克ZSR-HMI Mesh网关，自动采集无线节点的数据，并转换为Modbus协议。

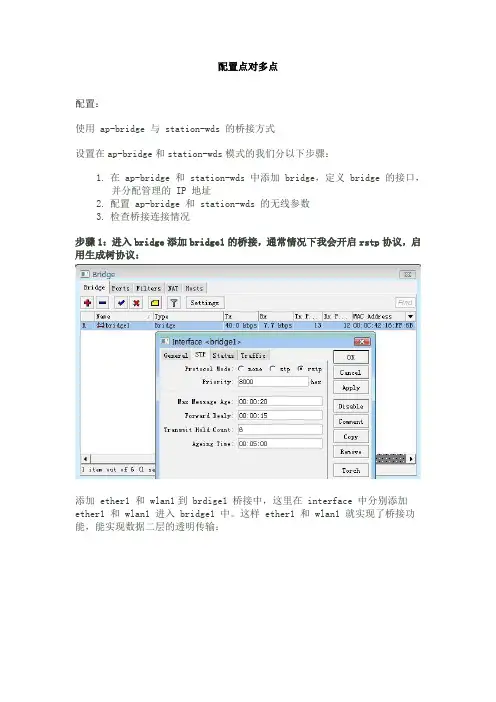

配置点对多点配置：使用 ap-bridge 与 station-wds 的桥接方式设置在ap-bridge和station-wds模式的我们分以下步骤：1.在 ap-bridge 和 station-wds 中添加 bridge，定义 bridge 的接口，并分配管理的 IP 地址2.配置 ap-bridge 和 station-wds 的无线参数3.检查桥接连接情况步骤1：进入bridge添加bridge1的桥接，通常情况下我会开启rstp协议，启用生成树协议：添加 ether1 和 wlan1到 brdige1 桥接中，这里在 interface 中分别添加ether1 和 wlan1 进入 bridge1 中。

这样 ether1 和 wlan1 就实现了桥接功能，能实现数据二层的透明传输：注：以上配置操作适用于 ap-bridge 和 station-wds设备设置完桥接后我们进入 ip address 给 ap-bridge 和 station-wds 的 bridge 配置一个IP地址 172.168.0.1/24 和 172.168.0.2/24，用于管理设备和监测用。

这样 wlan1 口和 ether1 都能分配到这个地址。

绑定MAC地址步骤2：桥接和IP地址设置好后，现在配置ap-bridge和station-wds的无线参数。

设置ap-bridge的无线，这里mode=ap-bridge，band=2.4 B/G，frequency=2412，SSID=CCTV配置 ap-bridge 的 WDS 模式，配置参数 wds-mode=dynamic（动态方式），wds-default Bridge=bridge1（将连接无线添加到bridge中）配置station-wds 端的设置只需要将Mode=station-wds band=2.4 B/G，SSID=CCTV，不需要设置 Frequency 参数，station-wds 在匹配 Band 和 SSID 后会自动搜索：在 station-wds 模式下与 ap-bridge 的WDS参数配置相同步骤3：当配置完成后，我们可以通过在 ap-brdige 端的设备查看是否连接，如果正常连接后 ap-bridge 端的 Wireless Tables 下会在 wlan1 前现时“R”，并增加一个 wds1 的无线接口。

多路无线视频监控系统方案设计书前言视频监控是直观方便、内容详实的信息记录方式，并可以为监控操作人员提供实时监控手段。

现在视频监控已经成为公共安全、企业安全、国土安全，甚至包括社区、家庭安全等领域的必要手段。

视频监控具体应用行业和领域有:公共安全（城市性范围监控、区域性安全监控、特定安全控制区域），交通（含机场、火车站、汽车站、地铁、码头等人群聚集地，停车场、铁路调车场、铁路沿线），金融（银行、金融交易场所等），公营企业（尤其是水、电、煤气等系统），企业生产，商业（大型购物、消费场所），大型体育场、体育馆，海关，国防，边防，住宅社区等。

数字化视频监控系统目前的视频监控系统，正处于从模拟视频监控向数字化视频监控方式的转型过程中。

沿用模拟视频监控或由模拟视频监控升级为数字监控并采取有线连接的方式，是监控系统转型过程的初级阶段。

采用数字化视频监控和无线连接的方式，将加快视频监控方式的转型过程。

数字化视频监控系统与模拟视频监控相比，有诸多优势：（1）无线网络为视频监控提供了更为高效和灵活的网络承载方式。

相对于传统的有线网络，采用无线网络，可以在原来不便或无法部署有线网络的区域实现无线监控。

在城市里出于环境美观考虑，采用无线方式来取代有线布线方式，愈发显得重要。

（2）价格优势。

无线网络可节约大量的有线网络布设成本。

（3）数字化视频监控设备可以将图像信息转换为基于IP的视频流，借助于先进的网络技术，可实现从局域网到广域网甚至全球通信。

从而监控管理人员可以在网络可达的任何地方进行各种监控操作，同时，可以实现双向的视频通信。

一、用户需求某单位拟在厂区共设置XX路的视频监控点，由于厂区占地面积较大，且厂区内不宜再进行大范围的布线施工，所以现在需采用无线方式将XX路网络模拟标清视频图像传输到厂区内的安全监控中心。

网络模拟标清摄像机具有性价比高，图像清晰等优势，尤其是在本项目中，节省了采用模拟摄像机时，必须采用的网络视频编码器，只需一台摄像机就可以完成从图像采集、视频编码，网络传输的所有功能，节省成本同时降低了实施的难度。

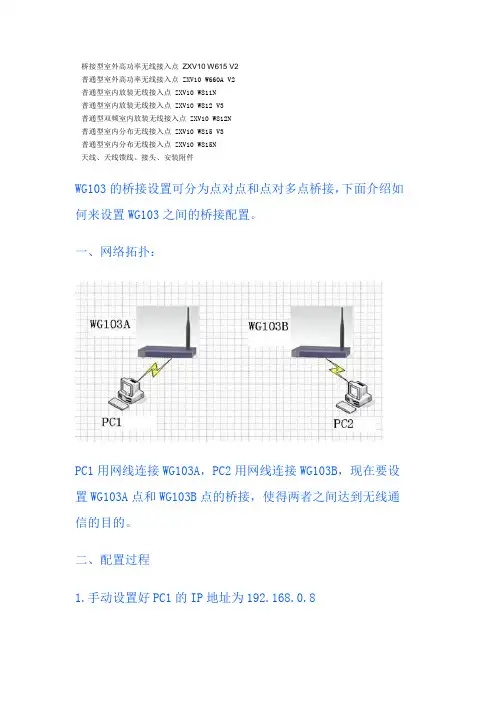

•桥接型室外高功率无线接入点ZXV10 W615 V2•普通型室外高功率无线接入点 ZXV10 W660A V2•普通型室内放装无线接入点 ZXV10 W811N•普通型室内放装无线接入点 ZXV10 W812 V3•普通型双频室内放装无线接入点 ZXV10 W812N•普通型室内分布无线接入点 ZXV10 W815 V3•普通型室内分布无线接入点 ZXV10 W815N•天线、天线馈线、接头、安装附件WG103的桥接设置可分为点对点和点对多点桥接，下面介绍如何来设置WG103之间的桥接配置。

一、网络拓扑：PC1用网线连接WG103A，PC2用网线连接WG103B，现在要设置WG103A点和WG103B点的桥接，使得两者之间达到无线通信的目的。

二、配置过程1.手动设置好PC1的IP地址为192.168.0.82.登陆WG103A的管理配置界面，在IE上输入WG103的默认管理IP地址：192.168.0.2293.输入默认的用户名admin密码password登陆管理界面在地区下拉列表选项选择china，点APPLY应用，这时候会弹出一个警告窗口提示，按确定AP将会重启应用配置4.点击Configuration->Wireless菜单，进入Wireless Settings 设置界面，选好AP的无线模式，无线网络名SSID，频道等参数。

AP的模式一般都设置为默认的11bg，这里SSID名字设置成为wg103a,频道设置为11，这里要注意的是要桥接的设备的无线参数都要设置成一样，SSID名可以相同也可以不同。

5.如果要设置无线的加密安全设置，可以点击点击Configuration->Security菜单，进入安全加密设置的界面选中要加密的SSID wg103a，点EDIT就可以进入编辑界面设置加密密码，这里的测试选择不加密，直接跳到第6步的桥接设置。

6.点击Configuration->Wireless Bridge菜单,进入桥接设置界面把Enable Wireless Bridging and Repeating勾选上,有点对点、点对多点、中继等三种工作方式,这里测试的是点对点桥接,默认的就是勾选中Wireless Point-to-Point Bridge 点对点的桥接模式,默认Enable Wireless Client Association(无线客户端接入)是开启的,点EDIT进入桥接的编辑界面设置桥接参数7.进入下图中的桥接设置界面,在Remote MAC Address里面直接输入对端要桥接的AP的MAC地址,这里输入WG103B的MAC地址,输好后直接点APPLY应用注意：WG103专门提供了桥接网络的加密Network Authentication选项,这个加密只是针对桥接网络而言的,跟本身广播的无线网络SSID的加密没有什么关系,这里选择默认的不加密,WG103A的配置就完成了,接下来是设置WG103B的配置.8.同样手动设置好PC2的IP地址为192.168.0.1089.在PC2的IE上输入WG103B的默认管理IP 192.168.0.229,进入WG103B的管理界面,首先为了避免两个AP的管理地址冲突,先修改WG103B的管理IP为192.168.0.228修改好IP点APPLY应用,会自动跳转到修改后的IP192.168.0.228重新登陆WG103B的管理界面.10.点击Configuration->Wireless菜单，进入Wireless Settings界面这里设置WG103B的SSID为 wg103b,频道设置成跟WG103A一样的11频道,点APPLY应用后进入无线桥接选项目11.相应的进入WG103B的无线桥接设置界面,输入WG103A的MAC 地址后点应用,那么WG103A和WG103B的桥接配置就完成了12.下面测试一下配置效果,从PC1 分别ping WG103B的管理地址192.168.0.228和 PC2的地址192.168.0.108可以看出WG103A已经成功的和WG103B无线桥接起来了。

作者：聂光义摘要：具体介绍无线通信在各种通信系统中的应用，单片机MCU与无线收发模块的硬件接口设计，点对多点无线通信协议的编写，点对多点无线通信系统打包与解包的软件设计。

为无线通信系统的软硬件设计提供了可靠的解决方案。

要害词：无线通信协议通用串行总线中心监控远程终端引言现代世界是一个高速自动化的世界，各种各样的设备除了可以与计算机联机外，还可以互联机，而最简单的自动化联机方式就是使用串行通信。

随着时代的进步，它并没有被取代，后倒是逐渐被广泛应用。

如今，在许多场合有线连接的方式已经不能满足科技的高速发展。

无线技术正以一种快速的速度进入许多产品，它与线相比主要有成本低，携带方便，省去有线布线的烦恼；非凡适用于手持设备的通信、电池供电设备、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、无线数字语音、数字图像传输、智能小区不停车收费、银行智能回单系统等。

在如此多的无线系统应用中，无线通信的协议自然显得非凡重要。

无线通信协议的好坏直接关系到系统的安全性、误码率以及系统运行的速度。

本文以上海桑博科技有限公司的STR-2无线收发模块为例，具体介绍无线收发模块与各种单片机的硬件接口设计，点对多点无线通信协议的数字打包格式、解包程序以及相关软件设计。

1 系统概述1.1链状点对多点系统图1所示的系统是由一台中心监控设备CMS（CentralMonitoringSystem）和多台远程终端设备MRTU（MultipleRemote Termial Unit）构成的点对多点的多任务无线通信系统。

在中心监控设备CMS与远程终端RTU（Remote Termial Unit）之间用多台中转设备Tran作为中转站，以便起到暂存数据和延伸距离的作用。

DTU之间一点对多点和点对点通信的实现概述：在工业控制领域，不仅需要在中心计算机和现场设备之间实现无线通信，而且存在相隔遥远距离的设备和设备之间的无线通信需求，北京天同诚业科技有限公司基于comway通信平台和gprs dtu产品完美地填补了这个应用空白。

最新升级的Comway无线串口软件提供了通过GPRS DTU实现串口设备之间一点对多点和点对点通信的功能。

DTU之间一点对多点通信：每个现场设备通过GPRS DTU连接到Comway Data-server,在一个可以上网的计算机安装comway无线串口软件，将其他从设备映射到主设备，从而实现一点对多点的gprs 无线通信。

一点对多点的通信模式，特别适合基于Modbus协议的主从设备之间的通信，主设备发出查询数据包，广播到与之建立映射的每个设备，modbus设备地址与之相符的从设备收到查询，发出回复数据包到主设备。

DTU之间一对一通信：每个现场设备通过GPRS DTU连接到Comway Data-server,在一个可以上网的计算机安装comway无线串口软件，将两个设备之间建立映射，从而实现一对一的gprs 无线通信。

DTU之间一对一通信，无所谓主从关系，就是两个串口设备之间的双向透明无线数据通信。

DTU设置在COMWAY DTU配置软件中，选择通信协议：comway协议，服务器地址：，端口号：9000，工作模式：自动连接。

具体配置如下图所示：DTU的串口参数和相连接设备的相关参数匹配一致即可。

Comway无线串口软件中建立DTU-DTU的映射：关于在comway无线串口软件中申请用户私有账户和添加设备ID，详见《comway无线串口软件使用说明》。

需要特别说明的是：在公开测试账号888888中不能建立DTU-DTU的映射，只能在用户私有账户中实现此功能。

每个私有账户缺省最多可以添加1000个设备。

具体操作如下图所示，首先选中一个设备ID，然后点击右键，显示功能菜单。

点到多点的无线传输中使用的天线类型一、引言随着无线通信技术的不断发展，点到多点的无线传输越来越普遍。

在点到多点的无线传输中，天线是一个至关重要的组成部分，它负责将无线信号从发送端传输到接收端。

因此，在选择天线时需要考虑多种因素，如频率范围、增益、方向性等。

本文将重点介绍在点到多点的无线传输中使用的天线类型。

二、全向天线全向天线是一种能够在水平方向上均匀辐射电磁波的天线，其特点是具有较低的增益和较广泛的覆盖范围。

全向天线适用于覆盖面积较大、且要求信号覆盖均匀稳定的场合。

例如，在城市中心区域或商业区域内建立Wi-Fi热点时，可以采用全向天线进行覆盖。

三、定向天线与全向天线相比，定向天线能够在某个特定方向上辐射出更强的电磁波信号。

定向天线具有较高的增益和较窄的覆盖范围。

因此，在需要将信号传输到某个特定的地点时，可以采用定向天线。

例如，在远距离的无线通信中，可以使用定向天线将信号传输到特定的接收器上。

四、扇形天线扇形天线是一种介于全向天线和定向天线之间的天线类型。

它能够在某个特定方向上辐射出更强的电磁波信号，但其覆盖范围比定向天线要广泛。

扇形天线适用于需要覆盖某个区域，但又需要将信号集中在某个方向上的场合。

例如，在建筑物内部或室外广场等区域内建立Wi-Fi热点时，可以采用扇形天线进行覆盖。

五、Yagi-Uda 天线Yagi-Uda 天线是一种常见的定向天线类型。

它由一个驱动器和若干个反射器和直接器组成。

驱动器产生电磁波信号，并将其传输到反射器上，反射器将信号反射回来，并将其传输到直接器上。

通过这样的方式，Yagi-Uda 天线能够在一个特定方向上辐射出更强的电磁波信号。

六、Parabolic Dish 天线Parabolic Dish 天线是一种高增益的定向天线类型。

它由一个反射器和一个驱动器组成。

驱动器产生电磁波信号，并将其传输到反射器上，反射器将信号反射回来，并将其集中到一个点上。

通过这样的方式，Parabolic Dish 天线能够在一个非常狭窄的方向上辐射出非常强的电磁波信号。

如何利用Lora技术实现多点通信随着物联网技术的发展和智能化城市建设的推进，无线通信技术的需求变得越来越重要。

在这个背景下，Lora技术应运而生。

Lora技术是一种低功耗、远距离通信技术，特别适用于物联网设备之间的通信。

本文将详细介绍如何利用Lora技术实现多点通信，包括Lora技术的基本原理、多点通信的实现方法以及应用实例。

1. Lora技术的基本原理Lora技术是一种基于扩频调制的无线通信技术，其核心特点是远距离、低功耗和广域网覆盖。

Lora技术运用了扩频调制和码型调制的特点，能够在低信噪比的环境下实现可靠的通信。

Lora设备通过自适应速率技术，能够在不同距离和传输条件下自动调整数据传输速率，从而实现低功耗的通信。

Lora技术的无线通信是基于射频信号的传输，通过无线电波进行数据的发送和接收。

Lora设备通过无线通信模块将数据转化为无线信号，然后通过Lora网关进行接收和转发。

Lora网关将接收到的信号转发到云服务器或其他终端设备，实现数据的传输和交互。

2. 多点通信的实现方法多点通信是指多个设备之间进行数据交互和通信的过程。

利用Lora技术实现多点通信需要考虑以下几个方面：2.1 设备划分和网络拓扑结构在实现多点通信之前，需要将设备划分为不同的组或网络，确定每个设备所属的网络拓扑结构。

可以根据设备之间的关系、距离和功能需求进行划分。

常见的网络拓扑结构包括星型、网状和混合型等。

2.2 Lora设备的配置和注册每个Lora设备都需要进行相应的配置和注册才能加入到网络中。

配置包括设备ID、频率、通信速率等参数的设置，注册则是将设备的信息添加到网络中，使其能够参与到网络的通信中。

2.3 数据传输和路由选择在多点通信中，数据的传输和路由选择是非常重要的环节。

Lora网关作为数据的接收和转发节点，起到了关键的作用。

数据需要经过合适的路由选择，通过Lora网关进行转发和传输。

根据设备之间的距离、信号强度和传输速率等因素选择合适的路由路径，提高数据传输的成功率和可靠性。

无线监控网络系统点对多点无线监控网络系统点对多点解决方案一．系统目标分析视频监控系统可以对监控现场进行实时的监视和控制。

如果没有监控系统，在发生意外情况时，特别是非法闯入、火警、水警等，公安民警无法获得这些往往影响重大的现场资料。

利用现有的高级图像、语音压缩技术和高速网络，实现远程实时图像监控使这一切迎刃而解。

对监控系统的需求为以下几点：1、在监控站安装室外高速球型摄像机1台；2、高速球型摄像机内置一体化摄像机、全方向云台及云台解码器；3、带双向语音对讲系统；4、在监控中心设监控后台服务器一套；5、在监控中心的任意一个联网工作终端上通过授权可同时观看和控制摄像机；6、录像功能包括人工启动和报警按钮触发后的自动启动；7、多画面分割显示功能；8、在监控中心联网的任意一个工作终端上可同时监视16个画面；9、图像传输在PAL制、D1格式(分辨率704X576)下达25帧/秒；10、图像质量无抖动、无变形；11、监控站到监控中心采用无线通信；12、支持UDP和TCP/IP协议；二．系统设计原则在此方案设计中，以下原则贯穿于设计工作中的全部过程：1、可靠性原则：监控系统的可靠性是监控系统具有实用性的前提。

2、实时准确的原则：监控系统的基本功能就是将被监控对象（如报警亭周围环境、报警人）等发生的事件在有限的时间内准确地反映上来。

因此实时性与准确性的原则贯穿在系统设计的各个方面。

3、先进性与实用性相结合的原则：既要保证系统设计的先进性，以保护用户的投资在五年内保持先进；又要保证系统设计近可能地实用。

我们选用的设备都是经过实践检验的成熟产品，同时还要顾及系统的总体成本以及实际的气候、地理条件。

4、灵活扩展原则：为了使现有的系统在将来能够得到充分的利用，现有的投资在将来不被浪费，这就需要系统有充分的、灵活的适应能力和可扩展的能力。

以便于系统将来的扩容与升级。

5、便于维护原则：这是为系统在使用过程中的实际需要考虑的。

点对多点微波通信系统跳频同步的设计实现以点对多点微波通信系统跳频同步的设计实现为标题随着无线通信技术的不断发展，点对多点微波通信系统在军事、民用等领域得到了广泛应用。

而在点对多点微波通信系统中，跳频同步是保证通信质量和可靠性的关键之一。

本文将从设计和实现的角度，探讨点对多点微波通信系统跳频同步的方法与技术。

一、引言点对多点微波通信系统是一种将一个发送节点与多个接收节点相连接的通信系统，它能够实现高速、稳定的数据传输。

然而，由于信号在传输过程中会受到多径效应、衰落等干扰，因此需要一种可靠的同步方法来保证通信的稳定性和可靠性。

二、跳频同步的原理跳频同步是指在通信过程中，发送节点和接收节点之间通过某种同步机制，使得它们在频率跳变的时刻保持一致。

这样可以确保接收节点能够正确地接收到发送节点发送的信号。

三、跳频同步的设计与实现3.1 节点间的同步为了实现节点间的同步，可以采用时间同步和频率同步相结合的方法。

时间同步是指发送节点和接收节点通过同步信号来保证它们在时间上的一致。

而频率同步则是通过同步信号来保证它们在频率上的一致。

这样，在发送节点进行频率跳变时，接收节点能够准确地进行跟踪。

3.2 同步信号的生成与传输同步信号的生成与传输是跳频同步的关键。

发送节点需要定期发送同步信号，而接收节点则需要通过接收到的同步信号来进行同步。

在生成同步信号时，可以采用一些复杂的算法来确保同步信号的准确性和可靠性。

在传输同步信号时，可以使用差分编码和差分解调等技术来提高信号的稳定性和抗干扰能力。

3.3 跳频序列的设计与选择跳频序列是跳频同步的基础。

在设计跳频序列时，需要考虑到频率跳变的速度、频率跳变的范围以及频率跳变的随机性等因素。

同时，为了保证通信的安全性，跳频序列还需要具有一定的密码学性质。

四、实验结果与分析通过对点对多点微波通信系统跳频同步的实验，可以得到如下结论：跳频同步能够有效地提高通信的稳定性和可靠性。

在不同的环境下，跳频同步的性能也有所差异。

专利名称：点对多点双路宽带无线通信系统
专利类型：发明专利
发明人：道格拉斯·凯里,托马斯·珀瑞吉尼,爱德华·德齐艾德克,唐娜·瑞安
申请号：CN00807240.X
申请日：20000323
公开号：CN1353911A
公开日：
20020612
专利内容由知识产权出版社提供
摘要：一个高容量点对多点双路宽带无线通信系统。

在一个例子中,系统使用在基站的一个介质透镜扇形天线(dielectric lens based setored antenna)与远方的固定用户站进行通信,并且这些用户站分布在一个扇形区域。

每一个用户站可以有一个或多个终端用户。

对系统覆盖到的扇区,系统通过一条或多条独立的无线通信链路发送数据到用户站和从用户站接收数据。

另外,在每一个扇区,系统使用相同的极化方式能同时传送所有独立的双路无线链路的频率信道。

系统包括一个交换设备,它连接扇形天线和外边的数据网络,该网络可以是局域网、广域以太网或分组交换数据网络,如因特网,或使用因特网协议或其它数据协议的电话设施。

根据该发明,一个或多个用户站本身可以是另外的基站(即可以作为基站使用),这样系统(可以)连接形成一个跨越两个或多个覆盖区域的无线通信网络中枢。

以这种方式,系统可以对用户站的终端用户提供多种通信服务,例如,视频会议、电话、高速因特网接入,和在一个广阔的地域进行双路高速声音和数据传送。

申请人：尖峰宽带系统公司
地址：美国新罕布什尔州
国籍：US
代理机构：永新专利商标代理有限公司
代理人：过晓东
更多信息请下载全文后查看。
