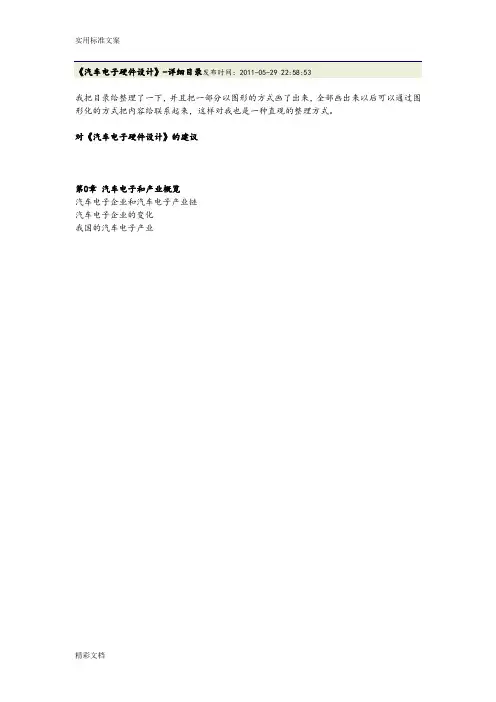

《汽车电子硬件设计》-详细目录发布时间：2011-05-29 22:58:53我把目录给整理了一下，并且把一部分以图形的方式画了出来，全部画出来以后可以通过图形化的方式把内容给联系起来，这样对我也是一种直观的整理方式。

对《汽车电子硬件设计》的建议第0章汽车电子和产业概览汽车电子企业和汽车电子产业链汽车电子企业的变化我国的汽车电子产业第1章汽车电子环境1.1 气候与化学环境基本温度实验、模块的外壳防护等级、湿热试验、化学环境和盐雾1.2 机械负荷振动、冲击和跌落1.3 电气负荷过电压与反电压、开路与短路、地偏移和供电的非理想情况1.4 电磁兼容电源传导干扰、静电第2章汽车电子开发流程2.1 质量体系TS16949、八项基本原则2.2 电子产品的开发流程模块的开发流程、V型过程、职责划分、团队构建、Review方法、文件系统、流程化的思考第3章汽车电子硬件设计方法3.1 可靠性预测元器件失效率计算、失效分布、使用的修正和降额设计3.2 最坏情况分析基本介绍、极值分析法、均方根分析、蒙特卡罗分析、PSPICE 3.3 DFMEA故障解决方法、DFMEA的基本内容3.4 故障树分析基本介绍、实际应用3.5 潜在路径分析熔丝盒问题、潜在电路的分析3.6 热分析稳态的散热计算、热特性参数、PCB导线设置第4章元器件注意事项4.1 对于元器件的规范要求ROHS、氧化和湿敏4.1 电阻选值、元件工艺、最坏精度、散热分析、防浪涌能力、大封装问题4.2 电容数字电路的噪声、旁路电容和去耦电容、MLCC电容、铝电解电容、钽电容、容值偏差4.3 二极管特性和参数、稳压管的使用、细致的功耗计算4.4 三极管饱和的条件、注意事项4.5 功率MOSFET管开启关闭特性、直接耦合驱动电路三章内容联系第5章汽车电子低压电源设计5.1电源反接保护二极管电路、PMOS管电路、NMOS管电路、继电器、开关控制电路的设计5.2 瞬态抑制静电电容、TVS管的使用、MOV的使用5.3 电压监测迟滞门限和状态图、过压与欠压电路、Bulk电容5.4 低压降稳压器稳压原理、LDO的热分析、电容ESR引起的震荡5.5 静态电流的管理静态电流的限制、静态电流控制策略第6章汽车电子输入与输出接口6.1 输入输出的规范化整理连接器的选型考虑、I/O功能框图6.2 开关输入设计的基础要求开关和线束、输入开关状态分析6.3 低电平和高电平有效电路接口设计约束、电路的正向设计、从外部到内部的验证、从内部到外部的验证、实际微调6.4 模拟输入接口组合开关的电路、电流转换电路6.5 智能功率器件开关的功耗分析、感性负载保护、反接保护、故障诊断电路与波形、模拟诊断的计算6.6 继电器应用继电器参数分析、继电器的各种电压、浪涌电压的抑制、触点保护第7章主控单元与模块设计7.1 单片机的输入输出口IO驱动能力、MCU功耗分析、AD转化误差、内置AD的使用、未使用的引脚7.2 单片机的时钟与复位复位详解、时钟选择、高速CAN的时钟精度第8章电子制图设计8.1 原理图设计原理图绘制要点、 BOM的整理和规范8.2 地线策略地线策略设计目标、地线间的连接处理8.3印刷电路板的设计布局规则、走线的规则8.4 DFM设计可制造性的设计要点、可测试性设计8.5印刷电路板的加工过程和工艺第9章汽车电子工程师的成长与杂谈9.1 汽车电子硬件工程师的成长9.2 认识汽车产品质量的重要性9.3 硬件工作内容和重心的转变9.4 在组织中学习和规范化改进9.5 汽车电子领域工程师的工作机会和发展机遇9.6 给毕业生和在校学生的几条建议《汽车电子硬件设计》-硬件设计方法发布时间：2011-05-29 22:56:56其实从一个角度而言，整本书都可以不要，但是这个章节确实需要让每一位在汽车电子领域从事硬件设计的工程师去重视。

汽车电子功能安全标准ISO26262解析（三）——硬件部分汽车电子功能安全标准ISO26262解析（三）——硬件部分原创pianpian_zct 最后发布于2017-12-29 13:09:34 阅读数13865 收藏展开1. The necessary activities and processes for the product development at the hardware level include:(1) the hardware implementation of the technical safety concept;(2) the analysis of potential hardware faults and their effects;(3) the coordination with software development.为了满足ISO26262，硬件方面需要做的工作包括：(1) 功能安全概念的硬件实现；(2) 潜在硬件失效及后果分析；(3) 与软件开发协同合作。

2. 硬件功能安全相关工作：硬件功能安全方面相关工作包括：(1) 5.5 initiation of product development at the hardware level: 启动硬件设计具体包括哪些工作包？目的是决定并计划硬件设计每个阶段的功能安全活动。

输入：完善后的项目计划、完善前的安全计划、完善后的集成测试计划输出：完善后的安全计划(2) 5.6 specification of hardware safety requirements: 定义硬件功能安全需求输入：安全计划、安全概念、系统设计说明书、硬件软件接口说明输出：硬件安全需求(包括测试和验证标准)、完善的硬件软件接口说明、硬件安全需求验证报告如何定义硬件功能安全需求，使用什么工具软件，模板如何？They are derived from the technical safety concept and system design specification.硬件功能安全需求来源于系统安全概念和系统设计文档。

第30卷　第2期2007年4月电子器件Ch inese Jou r nal Of Elect ro n DevicesVol.30　No.2Ap r.2007H ar dw ar e Design of Automobile Audio System B a sed on OMAP5912L I N G L e ,Z H U S ha n 2an(Col lege o f Elect rical Engi neeri n g ,Zhej i ang Univers it y ,Hang zhou 310027,Chi na )Abstract :This paper introduces t he hardware design of automobile audio syst em based on OMAP5912.The design in 2tegrates a high performance DSP subsystem based on a low pow er TMS 32OC55x DSP and a MPU subsystem based on t he ARM9Microprocessor for t he optimal combination of high per formance wit h low power consumption.Thi s paper explains the system design and t he c ircuit design includi ng power module ,memory module ,audio m odule and interfacem odule.Bootloader programming and Linux transplant are al so given.K ey w or ds :automo bil e el ect ronics ;a udio syst em ;OMA P5912;circuit design EEACC :7810;6450基于OM AP5912的汽车电子音频系统硬件设计凌　乐,朱善安(浙江大学电气工程学院,杭州310027)收稿日期6225作者简介凌　乐(82),男,硕士在读,从事嵌入式系统,虚拟实验室,计算机网络等研究,@;朱善安(52),男,博士,教授,博导,从事预测自适应控制理论与工业应用,ID 自整定理论与工业应用,基于机的智能控制系统,信息传输与自动化系统等研究,z @zj 。

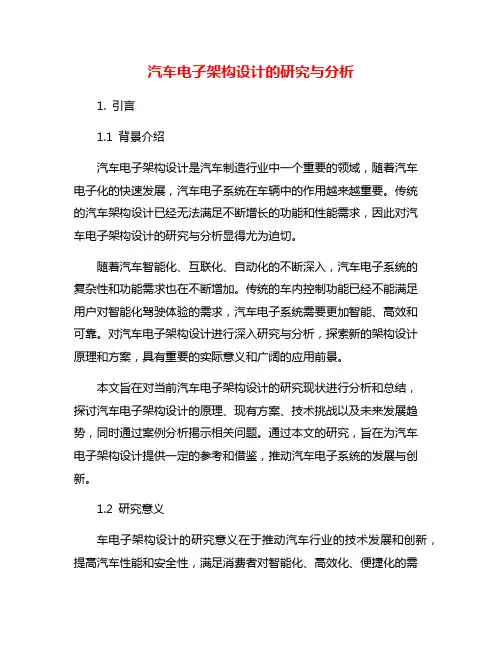

汽车电子架构设计的研究与分析1. 引言1.1 背景介绍汽车电子架构设计是汽车制造行业中一个重要的领域，随着汽车电子化的快速发展，汽车电子系统在车辆中的作用越来越重要。

传统的汽车架构设计已经无法满足不断增长的功能和性能需求，因此对汽车电子架构设计的研究与分析显得尤为迫切。

随着汽车智能化、互联化、自动化的不断深入，汽车电子系统的复杂性和功能需求也在不断增加。

传统的车内控制功能已经不能满足用户对智能化驾驶体验的需求，汽车电子系统需要更加智能、高效和可靠。

对汽车电子架构设计进行深入研究与分析，探索新的架构设计原理和方案，具有重要的实际意义和广阔的应用前景。

本文旨在对当前汽车电子架构设计的研究现状进行分析和总结，探讨汽车电子架构设计的原理、现有方案、技术挑战以及未来发展趋势，同时通过案例分析揭示相关问题。

通过本文的研究，旨在为汽车电子架构设计提供一定的参考和借鉴，推动汽车电子系统的发展与创新。

1.2 研究意义车电子架构设计的研究意义在于推动汽车行业的技术发展和创新，提高汽车性能和安全性，满足消费者对智能化、高效化、便捷化的需求。

随着汽车电子化程度的不断提升，传统的汽车电子架构已经不能满足新一代汽车的需求，因此对汽车电子架构的研究与分析变得尤为重要。

通过深入研究汽车电子架构设计原理、当前常见的设计方案以及技术挑战，可以为汽车制造商提供更好的设计方案，提高汽车的性能、安全性和智能化水平。

深入研究汽车电子架构设计的未来发展趋势和案例分析，可以为行业未来的发展方向提供有益的参考。

研究汽车电子架构设计具有重要的现实意义和战略意义，对汽车行业的发展具有重要的推动作用。

1.3 目的和意义汽车电子架构设计是为了满足现代汽车对更高效、更智能、更安全和更舒适的需求而进行的一项重要工作。

其目的在于优化车辆的电子系统，提高整车性能和用户体验。

随着汽车智能化和电气化的不断发展，汽车电子架构设计在整车设计中扮演着愈发重要的角色。

汽车电子架构设计可以帮助汽车制造商更好地整合各种传感器、控制单元和通信模块，实现车辆各个系统之间的信息共享和协同工作。

汽车电子电气架构设计及优化措施【摘要】汽车电子电气架构设计及优化措施一直是汽车行业的重要研究领域。

在这篇文章中，我们将从汽车电子电气架构设计原则、优化方式、现有问题、解决对策和优化措施等方面展开讨论。

我们将阐述汽车电子电气架构设计的基本原则，包括可靠性、灵活性和效率等。

随后，我们将介绍如何通过优化方式来提升汽车电子电气架构的性能。

接着，我们将分析当前电子电气架构存在的问题，并提出相应的解决对策。

我们将总结本文内容并展望未来的研究方向。

通过本文的阐述，读者将更加深入了解汽车电子电气架构设计及优化措施的重要性，为未来汽车技术的发展提供有益参考。

【关键词】汽车、电子、电气、架构、设计、优化、原则、方式、问题、对策、措施、解决、总结、展望、研究背景、研究意义、现有、存在。

1. 引言1.1 研究背景汽车电子电气架构设计及优化是当前汽车行业的热点问题之一。

随着汽车电子化水平的不断提高和汽车功能的不断增加，汽车电子电气系统的复杂度也在逐渐增加。

传统的汽车电气架构已经无法满足日益增长的功能需求和性能要求，因此需要对汽车电子电气架构进行重新设计和优化。

研究背景部分将主要介绍汽车电子电气架构设计及优化的相关研究现状和发展趋势。

当前，随着汽车智能化、互联化和电动化的快速发展，汽车电子电气架构设计已成为汽车制造商和行业研究机构关注的焦点。

各国汽车制造商和供应商纷纷加大对汽车电子电气架构设计及优化的研究力度，试图提升汽车的性能、安全性和用户体验。

研究背景部分还将探讨当前汽车电子电气架构设计存在的问题和挑战，如单点故障容易导致整车系统失效、信息传输效率低下、系统整合复杂等。

通过深入分析这些问题，可以为后续的研究工作提供明确的方向和重点，以期找到更好的解决方案。

1.2 研究意义汽车电子电气架构设计及优化措施的研究具有重要意义。

随着汽车电子技术的不断发展和普及，汽车已经不再仅仅是一个机械产品，而是一个集成了大量电子设备和系统的复杂系统。

汽车电子电气架构开发随着汽车科技的高速发展，汽车的智能化已成为不可逆转的趋势。

而汽车电子电气架构（E/E Architecture）则是实现汽车智能化的重要基础。

本文将探讨汽车电子电气架构开发的过程、方法以及目标。

汽车电子电气架构开发的过程汽车电子电气架构开发，需要经过以下几个步骤：第一步，确定需求。

开发前需要首先确定汽车所需电气电子系统，以及这些系统各自的要求。

同时考虑到不同车型的差异、可升级性、安全性等方面。

第二步，设计系统。

在确定汽车的需求后，需要根据需求设计系统的整体框架。

该框架要包括各个功能模块、硬件连接方式、数据传输协议、接口标准等信息。

第三步，确定硬件方案。

在电子电气架构开发中，硬件信息的确定极为重要。

确定硬件信息的流程包括评估设计的可行性、性能指标、强健性、抗干扰性等。

第四步，编写软件程序。

在确定硬件方案后，需要编写相应的软件程序。

程序低级别应与硬件方案中的芯片驱动器完全兼容，高级别则要根据电气电子架构相应的嵌入式系统极具特色的设计要素进行设计。

第五步，测试和验证。

完成以上工作后，就需要进行系统的测试和验证。

测试过程中的重点是确保汽车电子电气架构的稳定性、可靠性和安全性。

测试可以在仿真环境、试验场等环境中进行。

汽车电子电气架构开发的方法汽车电子电气架构的开发方法有很多种，以下是几种较为常见的方法：首先是正向设计方法。

正向设计是指由需求出发，首先确定汽车的功能要求，然后确定哪些电气电子系统可以满足这些要求，接着设计每个系统的架构，最后进行连带和交互的设计。

第二是反向设计方法。

反向设计法是指由硬件出发，依次将硬件连通，直到最后形成了完整的电子电气架构体系。

这种方法常常用于对已有汽车进行升级和改造。

第三是模块化设计方法。

模块化设计法是指将整个电子电气系统按照模块拆分，然后独立开发不同模块，最后将模块集成在一起形成完整汽车电子电气架构。

这种方法好处在于可以更加快速，有效地进行分配和管理系统的任务。

《汽车电子硬件设计》-详细目录发布时间：2011-05-29 22:58:53我把目录给整理了一下，并且把一部分以图形的方式画了出来，全部画出来以后可以通过图形化的方式把内容给联系起来，这样对我也是一种直观的整理方式。

对《汽车电子硬件设计》的建议第0章汽车电子和产业概览汽车电子企业和汽车电子产业链汽车电子企业的变化我国的汽车电子产业第1章汽车电子环境1.1 气候与化学环境基本温度实验、模块的外壳防护等级、湿热试验、化学环境和盐雾1.2 机械负荷振动、冲击和跌落1.3 电气负荷过电压与反电压、开路与短路、地偏移和供电的非理想情况1.4 电磁兼容电源传导干扰、静电第2章汽车电子开发流程2.1 质量体系TS16949、八项基本原则2.2 电子产品的开发流程模块的开发流程、V型过程、职责划分、团队构建、Review方法、文件系统、流程化的思考第3章汽车电子硬件设计方法3.1 可靠性预测元器件失效率计算、失效分布、使用的修正和降额设计3.2 最坏情况分析基本介绍、极值分析法、均方根分析、蒙特卡罗分析、PSPICE3.3 DFMEA故障解决方法、DFMEA的基本内容3.4 故障树分析基本介绍、实际应用3.5 潜在路径分析熔丝盒问题、潜在电路的分析3.6 热分析稳态的散热计算、热特性参数、PCB导线设置第4章元器件注意事项4.1 对于元器件的规范要求ROHS、氧化和湿敏4.1 电阻选值、元件工艺、最坏精度、散热分析、防浪涌能力、大封装问题4.2 电容数字电路的噪声、旁路电容和去耦电容、MLCC电容、铝电解电容、钽电容、容值偏差4.3 二极管特性和参数、稳压管的使用、细致的功耗计算4.4 三极管饱和的条件、注意事项4.5 功率MOSFET管开启关闭特性、直接耦合驱动电路三章内容联系第5章汽车电子低压电源设计5.1电源反接保护二极管电路、PMOS管电路、NMOS管电路、继电器、开关控制电路的设计5.2 瞬态抑制静电电容、TVS管的使用、MOV的使用5.3 电压监测迟滞门限和状态图、过压与欠压电路、Bulk电容5.4 低压降稳压器稳压原理、LDO的热分析、电容ESR引起的震荡5.5 静态电流的管理静态电流的限制、静态电流控制策略第6章汽车电子输入与输出接口6.1 输入输出的规范化整理连接器的选型考虑、I/O功能框图6.2 开关输入设计的基础要求开关和线束、输入开关状态分析6.3 低电平和高电平有效电路接口设计约束、电路的正向设计、从外部到内部的验证、从内部到外部的验证、实际微调6.4 模拟输入接口组合开关的电路、电流转换电路6.5 智能功率器件开关的功耗分析、感性负载保护、反接保护、故障诊断电路与波形、模拟诊断的计算6.6 继电器应用继电器参数分析、继电器的各种电压、浪涌电压的抑制、触点保护第7章主控单元与模块设计7.1 单片机的输入输出口IO驱动能力、MCU功耗分析、AD转化误差、内置AD的使用、未使用的引脚7.2 单片机的时钟与复位复位详解、时钟选择、高速CAN的时钟精度第8章电子制图设计8.1 原理图设计原理图绘制要点、BOM的整理和规范8.2 地线策略地线策略设计目标、地线间的连接处理8.3印刷电路板的设计布局规则、走线的规则8.4 DFM设计可制造性的设计要点、可测试性设计8.5印刷电路板的加工过程和工艺第9章汽车电子工程师的成长与杂谈9.1 汽车电子硬件工程师的成长9.2 认识汽车产品质量的重要性9.3 硬件工作内容和重心的转变9.4 在组织中学习和规范化改进9.5 汽车电子领域工程师的工作机会和发展机遇9.6 给毕业生和在校学生的几条建议《汽车电子硬件设计》-硬件设计方法发布时间：2011-05-29 22:56:56其实从一个角度而言，整本书都可以不要，但是这个章节确实需要让每一位在汽车电子领域从事硬件设计的工程师去重视。

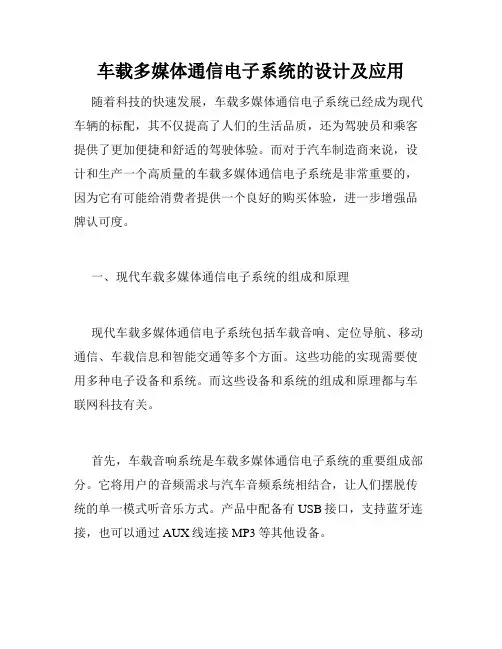

车载多媒体通信电子系统的设计及应用随着科技的快速发展，车载多媒体通信电子系统已经成为现代车辆的标配，其不仅提高了人们的生活品质，还为驾驶员和乘客提供了更加便捷和舒适的驾驶体验。
