ups蓄电池配置计算方法
UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。
根据负载设备的功率需求，计算出所需的UPS容量。
2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。
根据需要的运行时间，计算出所需的电池容量。
3. 充电时间：确定所需的充电时间，即电池充电所需的时间。
根据充电时间，计算出所需的充电电流。
4. 充电效率：确定所需的充电效率，即电池充电的效率。
根据充电效率，计算出所需的充电功率。
根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。
另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。
UPS空开、线缆对应表
UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1已知：1),已知：1),整S：三相220×3例2：已知：UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝=27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V，逆变效率：0.95 计算结果如下：100000×0.8电池逆变电流（A）＝=200420×0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；●实际电缆线径不得小于表中线径；页眉内容●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；●300KVA及以上功率UPS，电池线需采用2-3根并联。
1-2-3、电池空开接线图1-3、三进三出高频系列（40节480VDC）1-3-1、（30-120KVA）空开配置●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)。
UPS空开线缆蓄电池配置
UPS空开、线缆、电池配置表贵州科睿电子有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节600VDC） (5)1-2-1、160-600KV A）空开配置 (5)1-2-2、（160-600KV A）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节480VDC） (7)1-3-1、（30-120KV A）空开配置 (7)1-3-2、（30-120KV A）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KV A）空开配置 (9)1-4-2、（10-60KV A）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KV A）空开配置 (11)1-5-2、（6-20KV A）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节348VDC） (14)2-2-1、（10-400KV A）空开配置 (14)2-2-2、（10-400KV A）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节360VDC） (16)2-3-1、（10-60KV A）空开配置 (16)2-3-2、（10-60KV A）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KV A）空开配置 (17)2-4-2、（4-40KV A）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KV A）空开配置 (19)2-5-2、（4-40KV A）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KV A）空开配置 (21)2-6-2、（1-30KV A）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KV A）空开配置 (25)3-2-2、（10-200KV A）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (29)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。
UPS空开、线缆、蓄电池配置
UPS空开、线缆、电池配置表北京奇捷恒泰科技有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节 600VDC） (5)1-2-1、160-600KVA）空开配置 (5)1-2-2、（160-600KVA）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节 480VDC） (7)1-3-1、（30-120KVA）空开配置 (7)1-3-2、（30-120KVA）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KVA）空开配置 (9)1-4-2、（10-60KVA）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KVA）空开配置 (11)1-5-2、（6-20KVA）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节 348VDC） (14)2-2-1、（10-400KVA）空开配置 (14)2-2-2、（10-400KVA）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节 360VDC） (16)2-3-1、（10-60KVA）空开配置 (16)2-3-2、（10-60KVA）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KVA）空开配置 (17)2-4-2、（4-40KVA）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KVA）空开配置 (19)2-5-2、（4-40KVA）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KVA）空开配置 (21)2-6-2、（1-30KVA）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KVA）空开配置 (25)3-2-2、（10-200KVA）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (29)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。
UPS空开线缆蓄电池配置
UPS空开、线缆、电池配置表北京奇捷恒泰科技有限公司目录一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输入临界电压：176V，输入功率因数：(高频机都可以近似取1),整机效率：，S=3，输出功率因数：计算结果如下：100000×输入电流（A）＝=160176××3例2：已知：UPS功率：6KVA，输入临界电压：176V，输入功率因数：(高频机都可以近似取1),整机效率：，S=1，输出功率因数：计算结果如下：6000×输入电流（A）＝=30176××11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输出电压：220V，S=3。
计算结果如下：100000输出电流（A）＝=152220×3例2：已知：UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝=27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：，电池临界电压：420V，逆变效率：计算结果如下：100000×电池逆变电流（A）＝=200420×1-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1：100KVA输入电流：160A，输出电流：152A，电池电流200A。
ups的空开、电缆及电池的配置计算
ups的空开、电缆及电池的配置计算很多朋友问到关于ups相关的计算，其实关于ups⽅⾯的计算还是挺多，ups⽆论是接空开，还是连接电缆，以及选择电池，都可能需要计算它的电流或功率等，那么今天我们来详细了解下ups的相关计算。
⼀、ups空开及电缆的配置⼀、⾼频ups与⼯频ups的区别ups从分类来说，分为⾼频ups与⼯频ups，⾼频机体积⼩、重量轻，价格低适合单个⼯作点的⼩功率设备保护，对⼲扰不敏感的设备和可靠性要求不很⾼的场合。
⽽⼯频机适合所有设备保护，⽆论是⽹点设备还是IDC（数据中⼼），可靠性较⾼，但⼯频机有体积⼤、重量重、价格⾼等缺点。
对电⼒品质和可靠性要求较⾼的地⽅，应使⽤⼯频机。
反之，则可使⽤⾼频机。
他们空开输⼊电流和输出电流的计算⽅法，都是⼀样的。
我们⾸先要看下，ups如何计算空开。
⼆、ups输⼊电流的计算⽅法我们⾸先要看下输⼊电流的计算公式：其中：S：三相UPS=3，单相UPS=1例1：例1：已知： UPS功率：100KVA，输⼊临界电压：176V，输⼊功率因数：0.99(⾼频机都可以近似取1，⼯频机取值0.85),整机效率：0.95，S=3，输出功率因数：0.8。
计算结果如下：100000×0.8输⼊电流（A）＝ —————— =160A176×0.95×3*1这⾥以⼯频机输⼊功率因数作为计算。
例2：已知： UPS功率：6KVA，输⼊临界电压：176V，输⼊功率因数：0.99(⾼频机都可以近似取1，⼯频机取值0.85),整机效率：0.90，S=1，输出功率因数：0.7。
计算结果如下：6000×0.8输⼊电流（A）＝—————— =30A176×0.9×1三、ups输出电流的计算⽅法我们先来看下输出电流的计算公式：S：三相UPS=3，单相UPS=1。
举例：已知：UPS功率：100KVA，输出电压：220V，S=3（三相ups）。
ups蓄电池配置计算方法
ups蓄电池配置计算方法UPS蓄电池配置计算方法UPS（不间断电源）蓄电池是保证UPS系统正常运行的重要组成部分，其配置的合理与否直接影响到UPS系统的可靠性和稳定性。
因此，正确的UPS蓄电池配置计算方法对于UPS系统的设计和运行至关重要。
本文将介绍一种常用的UPS蓄电池配置计算方法，帮助读者更好地理解和应用。
一、负载功率计算我们需要计算负载的功率，以确定需要配置的蓄电池容量。
负载功率是指UPS系统需要供电的设备的总功率。
在计算负载功率时，需要考虑设备的额定功率和功率因数。
常见的负载设备包括计算机、服务器、网络设备等。
计算负载功率的方法如下：1. 确定每个设备的额定功率，通常可以在设备的产品规格书或标牌上找到。
2. 将每个设备的额定功率乘以其功率因数，得到每个设备的实际功率。
3. 将所有设备的实际功率相加，得到负载的总功率。
二、负载时间计算在确定了负载功率后，我们需要计算UPS系统需要供电的时间，以确定需要配置的蓄电池容量。
负载时间是指UPS系统在停电情况下能够提供稳定供电的持续时间。
计算负载时间的方法如下：1. 确定负载的总功率（上一步计算得到）。
2. 确定UPS系统的额定输出功率和额定输出电压。
3. 根据UPS系统的效率，计算负载所需的输入功率。
4. 将负载所需的输入功率除以负载的总功率，得到UPS系统的负载时间。
三、蓄电池容量计算在计算了负载时间后，我们可以根据负载时间要求来确定需要配置的蓄电池容量。
蓄电池容量是指UPS系统所需的蓄电池容量，以满足负载要求的持续时间。
计算蓄电池容量的方法如下：1. 确定负载时间要求。
2. 根据负载时间要求和负载功率，计算负载所需的电能。
3. 考虑蓄电池的放电效率和深度，计算所需的蓄电池容量。
四、并联蓄电池计算在某些情况下，为了进一步增加UPS系统的负载时间，我们可以将多个蓄电池进行并联。
并联蓄电池的计算方法如下：1. 确定负载时间要求。
2. 根据负载时间要求和负载功率，计算负载所需的电能。
UPS空开、线缆、蓄电池配置讲解
UPS空开、线缆、电池配置表北京奇捷恒泰科技有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节600VDC） (5)1-2-1、160-600KV A）空开配置 (5)1-2-2、（160-600KV A）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节480VDC） (7)1-3-1、（30-120KV A）空开配置 (7)1-3-2、（30-120KV A）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KV A）空开配置 (9)1-4-2、（10-60KV A）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KV A）空开配置 (11)1-5-2、（6-20KV A）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节348VDC） (14)2-2-1、（10-400KV A）空开配置 (14)2-2-2、（10-400KV A）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节360VDC） (16)2-3-1、（10-60KV A）空开配置 (16)2-3-2、（10-60KV A）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KV A）空开配置 (17)2-4-2、（4-40KV A）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KV A）空开配置 (19)2-5-2、（4-40KV A）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KV A）空开配置 (21)2-6-2、（1-30KV A）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KV A）空开配置 (25)3-2-2、（10-200KV A）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (30)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。
UPS空开、线缆对应表
UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。
计算结果如下：100000输出电流（A）＝ =152220×3例2：已知： UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝ =27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知： UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V，逆变效率：0.95计算结果如下：100000×0.8电池逆变电流（A）＝ = 200420×0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1： 100KVA 输入电流：160A，输出电流：152A，电池电流200A。
手把手教你选配UPS 电源及蓄电池容量 (很详细)

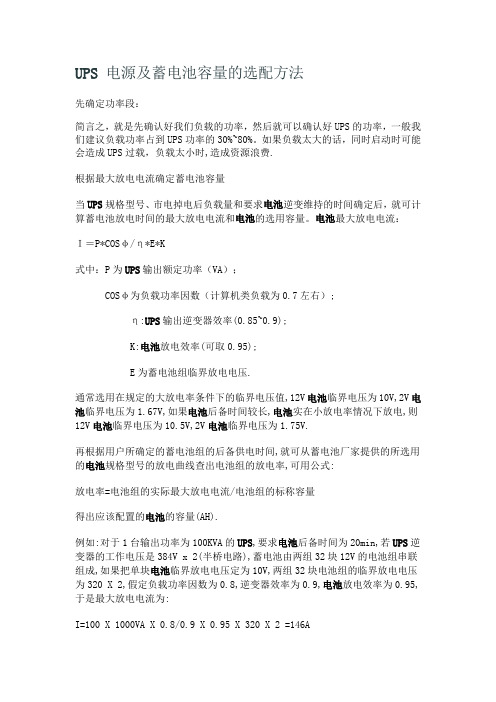

UPS电源及蓄电池容量的选配方法先确定功率段：简言之，就是先确认好我们负载的功率，然后就可以确认好UPS的功率，一般我们建议负载功率占到UPS功率的30%~80%。
如果负载太大的话，同时启动时可能会造成UPS过载，负载太小时,造成资源浪费.根据最大放电电流确定蓄电池容量当UPS规格型号、市电掉电后负载量和要求电池逆变维持的时间确定后，就可计算蓄电池放电时间的最大放电电流和电池的选用容量。
电池最大放电电流：Ｉ＝P*COSφ/η*E*K式中：P为UPS输出额定功率（VA）；COSφ为负载功率因数（计算机类负载为0.7左右）;η:UPS输出逆变器效率(0.85~0.9);K:电池放电效率(可取0.95);E为蓄电池组临界放电电压.通常选用在规定的大放电率条件下的临界电压值,12V电池临界电压为10V,2V电池临界电压为1.67V,如果电池后备时间较长,电池实在小放电率情况下放电,则12V电池临界电压为10.5V,2V电池临界电压为1.75V.再根据用户所确定的蓄电池组的后备供电时间,就可从蓄电池厂家提供的所选用的电池规格型号的放电曲线查出电池组的放电率,可用公式:放电率=电池组的实际最大放电电流/电池组的标称容量得出应该配置的电池的容量(AH).例如:对于1台输出功率为100KVA的UPS,要求电池后备时间为20min,若UPS逆变器的工作电压是384V x 2(半桥电路),蓄电池由两组32块12V的电池组串联组成,如果把单块电池临界放电电压定为10V,两组32块电池组的临界放电电压为320 X 2,假定负载功率因数为0.8,逆变器效率为0.9,电池放电效率为0.95,于是最大放电电流为:I=100 X 1000VA X 0.8/0.9 X 0.95 X 320 X 2 =146A在要求电池后备时间为20min时,放电率为1.5C左右,于是电池选用容量应为100AH,这里得到的是计算值,具体选用时应选用厂家提供的电池规格中接近100AH的电池.。
ups蓄电池连接线标准
ups蓄电池连接线标准
UPS蓄电池连接线的标准有以下要点：
1.电缆要求：连接UPS蓄电池的电缆应该是铜芯的，且规格符合要求。
对于
10KW以上的UPS，建议使用6平方毫米的电线，而10KW以下的UPS建议使用4平方毫米的电线。
2.连接方式：连接蓄电池时，需要将正极连接到负极上，然后将每个电池串联
起来。
每个电池的正极和负极都应该连接到空气开关上，这样可以在需要时切断电源，保护设备和人员安全。
3.引出线要求：蓄电池电源线可以制成插头接入UPS主机上，也可以制成UPS
主机上的其他插座。
引出的电池电源线要防止接反，电池正极要接入主机正极，电池负极要接入主机负极。
4.输入和输出要求：UPS主机输入有市电接入和电池接入两种方式。
市电接入
是220V或380V电源接入，火线接入L、零线接入N。
电池接入主机有正极和负极接入，电池正极接入主机正极，电池负极接入主机负极，切记不能接反。
输出端是可以加载到设备的电源，也就是我们最终要的电源；主控制器将自动稳压，防止因电压冲击对仪器造成损坏。
5.安全保护：安装UPS电源最主要的是连接电池，连接电池的要点就是正极接
上负极，把每一个电池都串联起来，然后引出两根电源线，一根正极、一根负极接上空气开关。
这样做可以有效防止电流短路，保护设备安全。
请注意，以上是UPS蓄电池连接线的标准的大致要点，具体标准可能会因设备型号、品牌和具体应用场景的不同而有所差异。
在实际操作中，建议按照设备说明书或咨询专业人员进行操作。
UPS系统开关线径配置
6mm² 6mm² 10mm² 25mm² 35mm² 35mm² 50mm² 50mm² 70mm² 120mm² 150mm² 185mm² 25mm² 70mm² 25mm² 50mm² 70mm² 25mm² 35mm² 95mm²
注意：导线的选用，根据用途、种类、结构尺寸、载流量等不同类型，有不同的使用范围和要求。由于 UPS均安装于室内，而且距离负载较 近，其走线多为地沟或明线，所以一般采用铜芯绝缘电缆。其导线截面积主要考虑3个因素：符合电缆使用安全的标准；符合电缆允许的温 升；满足电压降要求。一般线径多参考上表。
40A/3P 63A/3P 80A/3P 125A/3P 160A/3P 250A/3p 320A/3p 400A/3p 630A/3p 800A/3p 1000A/3p 1200A/3p 320A 400A 225A/3p 400A/3p 500A/3p 200A/3p 320A/3p 630A/3p
HI3302 （3-3） HI3303 （3-3） HI3304 （3-3） HI3306 （3-3） HI3308 （3-3） HI3310 （3-3） HI3312 （3-3） HI3316 （3-3） HI3320 （3-3） HI3330 （3-3） HI3340 （3-3） HI3350 （3-3） YMK9300-50K（3-1） YMK9300-100K（3-1） YMK3320-100K（3-3） YMK3320-200K（3-3） YMK3325-250K（3-3） YMK3330-90K （3-3） YMK3330-150K（3-3） YMK3330-300K（3-3）
±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±96-120V ±96-120V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V ±192-240V
UPS空开、线缆对应表
UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。
计算结果如下：100000输出电流（A）＝ =152220×3例2：已知： UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝ =27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知： UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V，逆变效率：0.95 计算结果如下：100000×0.8电池逆变电流（A）＝ = 200420×0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1： 100KVA 输入电流：160A，输出电流：152A，电池电流200A。
ups容量选择与蓄电池的配备
UPS容量选择与蓄电池的配备刘叙义（国脉通信规划设计有限公司）UPS的中文名字叫做交流不间断电源，广泛应用于数据通信、银行、冶金、化工等行业，广泛应用于大型自动化不允许设备停电或断电的企业。
顾名思义，交流不间断电源与我们常用交流电源的区别在于不断电，不断电要依赖于UPS系统中配备了蓄电池的蓄电与放电功能来实现。
合理地选择UPS的容量和工作方式，是UPS 能实现不间断供电的重要保障。
容量配置过大，浪费设备资源。
工作方式不对、容量配置过小，又不能满足设备对不间断电源供电的安全要求。
合理地配备蓄电池的容量，是UPS经济运行和对负载设备不间断供电的重要保障。
容量配置过大，蓄电池不能被充分利用，浪费了UPS资源或造成蓄电池充电不足过早报废。
容量配置过小，又不能满足设备对电源后备时间的要求，仍然可能出现不间断电源的断电。
UPS的电源制式有单相输出与三相输出两种，小功率单相UPS一般为单机独立工作。
大功率三相UPS有单机、双机串并联，三机、N+1组合等多种工作方式。
为了保障UPS的供电可靠性，一般常用双机、三机UPS组合配置方式工作。
UPS的类型有工频机、高频机与模块机，它们的结构不同电池结线也有区别。
我们主要探讨是基本的UPS选择方法与电池配备方法及开关、电缆的配置方法。
UPS的参数有容量（S）、负载率（λ）、输入功率因数（cosφ入）、效率（K）。
蓄电池的基本参数有容量（Q）、电压（U）、后备时间（T1）、放电系数（η）、电池补充充电设置时间（T2）。
用电设备的基本参数有功率（P）、输出功率因数（cosφ出）。
蓄电池补充充电电流一般按UPS电池容量的10%即T2=10小时设置。
表1：蓄电池不同放电率时的放电容量系数（η）时间:T1-小时放电率10 8 6 5 4 3 2 1 0.7 0.5 系数:η-放电容量系数 1 0.96 0.92 0.85 0.8 0.75 0.68 0.6 0.5 0.4 容量的50%，所以当一台UPS故障，另一台UPS也可以完全负担全部的系统供电。
UPS空开线缆蓄电池配置
UPS空开、线缆、电池配置表北京奇捷恒泰科技有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节 600VDC） (5)1-2-1、160-600KVA）空开配置 (5)1-2-2、（160-600KVA）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节 480VDC） (7)1-3-1、（30-120KVA）空开配置 (7)1-3-2、（30-120KVA）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KVA）空开配置 (9)1-4-2、（10-60KVA）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KVA）空开配置 (11)1-5-2、（6-20KVA）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节 348VDC） (14)2-2-1、（10-400KVA）空开配置 (14)2-2-2、（10-400KVA）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节 360VDC） (16)2-3-1、（10-60KVA）空开配置 (16)2-3-2、（10-60KVA）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KVA）空开配置 (17)2-4-2、（4-40KVA）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KVA）空开配置 (19)2-5-2、（4-40KVA）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KVA）空开配置 (21)2-6-2、（1-30KVA）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KVA）空开配置 (25)3-2-2、（10-200KVA）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 ...............................................................1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (30)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法）×输出功率因数UPS标称功率（VA ）＝输入电流（A S (V)×整机效率×输入功率因数×输入临界电压，单相UPS=1S：三相UPS=3 1：例整机1),0.99(，输入临界电压：176V，输入功率因数：高频机都可以近似取已知： UPS功率：100KVA0.8 ，输出功率因数：效率：0.95，S=3计算结果如下：0.8× 100000 =160 ）＝输入电流（A 3 ×0.95×176 例2：整机效高频机都可以近似取1),功率：6KVA，输入临界电压：176V，输入功率因数：0.99(已知： UPS0.7 S=1，输出功率因数：率：0.90，计算结果如下：0.8× 6000 =30 ）＝输入电流（A 1176××0.91-1-2、输出电流计算方法UPS标称功率输出电流（A）＝S 输出电压×：三相SUPS=3，单相UPS=1 例1：。
UPS蓄电池配置及相关计算方式
计算UPS蓄电池配置及蓄电池的放电时间蓄电池的放电时间要根据实际负载的功率来计算。
I=（P*cosφ）/（η*Ei）其中P是UPS的标称输出功率，cosφ是负载功率因数，η是逆变器的效率，E i是电池放电终止电压（一般指电池组的电压）。
将具体数据代入上式，求出电池最大放电电流，然后从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。
蓄电池的放电电流与放电时间不是线性的蓄电池的容量一般都是20HR（小时率）的，只有以5A放电20小时才是配100AH的。
因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右，但在2A时确可以放60小时以上。
以下为电池恒电流放电参数表，指恒定电流放电能达到的时间。
UPS用的12V电池一般终止电压为10.5V。
蓄电池的实际放电容量还与温度有关，如MF12-100的电池在10℃时以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短。
如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？如负载的的功率为2000W，要求需要延时2小时。
首先计算蓄电池的放电电流，根据能量守恒得出UPS的放电电量与蓄电池的放电电量是基本相等的。
所以可以直接按2000W的功率来算出电池的放电电流。
如果我们配的UPS是山特3KVA的，12V 电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V＝23.8A，如果逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。
再对照上表，查找电池的规格能在终止电压为10.5V、放电电流25A时可以达到2小时。
很明显，MF12-65（12V-65AH）的这款可以达到，所以电池的配置就选12V-65AH 8只。
比如12V-100AH的电池在27.2A时可以放电3小时，如果电流在55A时需要放电3小时，就需要选12V-100AH的电池2组并联使用才可以达到相应的时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
U P S空开线缆蓄电池配置IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】UPS空开、线缆、电池配置表北京奇捷恒泰科技有限公司目录一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输入临界电压：176V，输入功率因数：(高频机都可以近似取1),整机效率：，S=3，输出功率因数：计算结果如下：100000×输入电流（A）＝=160176××3例2：已知：UPS功率：6KVA，输入临界电压：176V，输入功率因数：(高频机都可以近似取1),整机效率：，S=1，输出功率因数：计算结果如下：6000×输入电流（A）＝=30176××11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输出电压：220V，S=3。
计算结果如下：100000输出电流（A）＝=152220×3例2：已知：UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝=27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：，电池临界电压：420V，逆变效率：计算结果如下：100000×电池逆变电流（A）＝=200420×1-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1：100KVA输入电流：160A，输出电流：152A，电池电流200A。
输入线缆（mm2）＝160/5=32(实际可采用35 mm2)输出线缆（mm2）＝152/5=30(实际可采用35 mm2)电池线缆（mm2）＝200/3=66(实际可采用70 mm2)1-2、三进三出系列（50节600VDC）1-2-1、（160-600KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于600VDC；1-2-2、（160-600KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；●300KVA及以上功率UPS，电池线需采用2-3根并联。
1-2-3、电池空开接线图1-3、三进三出高频系列（40节480VDC）1-3-1、（30-120KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于480VDC；1-3-2、（30-120KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)。
1-3-3、电池空开接线图1-4、三进三出高频系列（32节±192VDC）1-4-1、（10-60KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于384VDC。
1-4-2、（10-60KVA）电缆配置注：●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)。
1-4-3、电池空开接线图1-5、单进单出系列1-5-1、（6-20KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于240VDC。
1-5-2、（6-20KVA）电缆配置注：●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；1-5-3、电池空开接线图2、工频UPS2-1、输入、输出、电池电流计算方法2-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输入临界电压：176V，输入功率因数：,整机效率：，S=3计算结果如下：100000×输入电流（A）＝=187176×××32-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输出电压：220V计算结果如下：100000输出电流（A）＝=152220×32-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：，电池临界电压：305V，逆变效率：计算结果如下：100000×电池逆变电流（A）＝=276305×2-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1：100KVA输入电流：187A，输出电流：152A，电池电流276A。
输入线缆（mm2）＝187/5=37(实际可采用50 mm2)输出线缆（mm2）＝152/5=30(实际可采用35 mm2)电池线缆（mm2）＝276/4=69(实际可采用70 mm2)2-2、三进三出工频系列（29节348VDC）2-2-1、10-400KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于348VDC。
2-2-2、（10-400KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)。
2-3、三进三出工频系列（30节360VDC）2-3-1、（10-60KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于360VDC。
2-3-2、（10-60KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；2-4、单进单出工频系列2-4-1、（4-40KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于192VDC。
2-4-2、（4-40KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；2-4-3、电池空开接线图（2P空开）（3P空开）2-5、三进单出工频系列2-5-1、（4-40KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于360VDC。
2-5-2、（4-40KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；2-5-3、电池空开接线图2-6、单进单出工频系列2-6-1、（1-30KVA）空开配置注：●实际开关容量不得小于表中开关容量；●电池开关额定工作直流电压，不得低于192VDC。
2-6-2、（1-30KVA）电缆配置注：●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；2-6-3、电池空开接线图3、模块化UPS3-1、输入、输出、电池电流计算方法3-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输入临界电压：176V，输入功率因数：（可近似于1）,整机效率：，S=3计算结果如下：100000×输入电流（A）＝=159176××1×33-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输出电压：220V计算结果如下：100000输出电流（A）＝=152220×33-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：，电池临界电压：672V，逆变效率：计算结果如下：100000×电池逆变电流（A）＝=125672×3-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1：100KVA输入电流：159A，输出电流：152A，电池电流125A。
