220kV 混合输电线路跳闸故障点查找分析摘要：文章通过介绍某220kV混合线路故障跳闸情况和故障点的查找过程，分析未能及时发现故障点的原因，提出相应的技术解决措施。
对于220kV混合线路的运行维护工作和事故处理工作起到一定的参考作用。
关键词：混合输电线路；故障点查找；技术措施一、线路概况某220kV甲变电站和乙变电站之间有三条220kV线路，分别为甲乙Ⅰ、Ⅱ、Ⅲ线，接线形式如图1所示。
三条线路长度均为35km，其中从甲变电站开关出口有500m为电缆线路，经过变电站内的电缆沟和电缆桥架敷设到电缆终端场，再转接为架空线路与乙变电站连接。
为满足防火、防盗等安全要求，沿电缆线路分相敷设了消防感温线以及配置了球形监控摄像头，线路CT变比均为2000/1A。
图1 甲、乙变电站连接示意图 二、保护跳闸情况 （一）第一次跳闸情况某日早上6:50,220kV 甲乙I 线两侧保护装置动作跳闸，同时将两侧开关跳开，跳闸时天气为阴天。
具体动作情况如下：1.甲变电站差动保护动作情况1.甲变电站距离保护动作情况1.乙变电站差动保护动作情况根据甲、乙变电站主一、主二共四套保护装置的差动保护动作情况可知，故障相别、故障电流、动作时间基本一致，可以确定是在甲乙I 线范围内出现故障导致保护动作跳闸。
根据甲变电站主一、主二保护装置距离保护动作情况可知，故障测距为1.2km （或者0km ），而乙变电站主一、主二保护装置的距离保护未动作。
对于乙变电站距离Ⅰ段保护，其保护范围是线路全长的80%～90%[1]（即从乙变电站开关出口到线路28～31.5km 处），如果故障点确实是靠近甲变电站1.2km 处，已超出乙变电站距离Ⅰ段的保护范围，则乙变电站保护装置的距离Ⅰ段保护未动作是正确的。
因两侧差动保护快速动作，故两侧距离Ⅱ、Ⅲ段保护未达到动作时间，不会动作。
甲变电站运行维护人员根据保护装置信息，从甲乙I 线甲变电站开关出口到距离出口约2km 左右的线路进行检查，包括约500米的电缆线路和部分架空线路，未发现影响线路强送的设备异常。

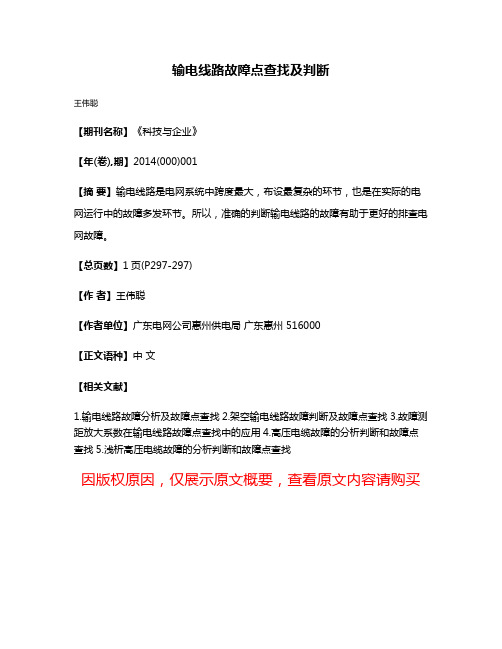

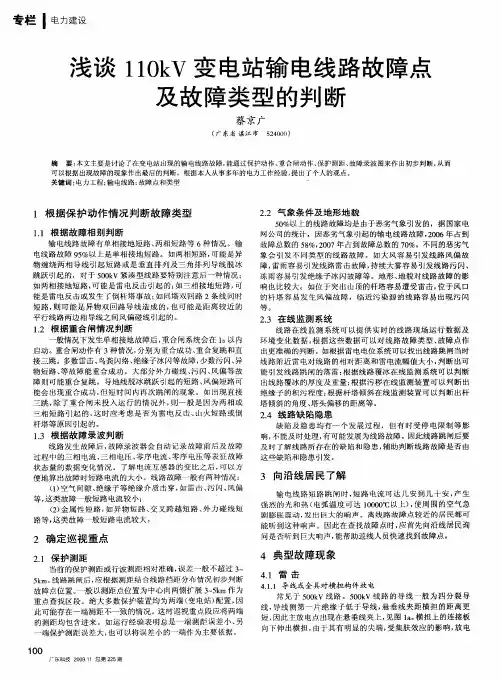

输电线路故障点查找及判断
王伟聪
【期刊名称】《科技与企业》
【年(卷),期】2014(000)001
【摘要】输电线路是电网系统中跨度最大，布设最复杂的环节，也是在实际的电网运行中的故障多发环节。
所以，准确的判断输电线路的故障有助于更好的排查电网故障。
【总页数】1页(P297-297)
【作者】王伟聪
【作者单位】广东电网公司惠州供电局广东惠州 516000
【正文语种】中文
【相关文献】
1.输电线路故障分析及故障点查找
2.架空输电线路故障判断及故障点查找
3.故障测距放大系数在输电线路故障点查找中的应用
4.高压电缆故障的分析判断和故障点查找
5.浅析高压电缆故障的分析判断和故障点查找
因版权原因，仅展示原文概要，查看原文内容请购买。
电力系统中的输电线路故障定位电力系统是现代社会运转不可或缺的基础设施之一，而输电线路则是电力系统中连接各个电力站点以及用户的重要组成部分。
然而，在电力系统运行的过程中，输电线路可能会出现故障，这就对电力系统的正常运行带来了一定的影响。
因此，准确快速地定位输电线路故障是保障电力系统正常运行的关键。
输电线路故障的定位是指在输电线路发生故障后，通过一系列的测试和分析，找出故障发生的具体位置。
常用的故障类型有短路、接地故障以及断线等。
线路故障的定位是电力系统维护和运行管理的重要环节，对于提高电力系统的可靠性和经济性具有重要意义。
在电力系统中，输电线路故障定位主要通过以下几种方法进行：1. 基于电压、电流测量的方法：这种方法是最常用的一种定位方法。
通过监测故障前后的电流、电压波形，分析故障时的特征，可以确定故障发生的具体位置。
2. 基于信号的方法：这种方法是利用信号处理技术对故障信号进行分析，通过提取特征量来定位故障位置。
例如，可以利用高频信号监测技术对故障信号进行分析，从而识别故障位置。
3. 基于机器学习的方法：近年来，随着机器学习技术的发展，越来越多的研究开始应用机器学习算法来解决输电线路故障定位的问题。
这种方法通过对大量的历史故障数据进行学习，建立模型来预测故障位置，能够有效地提高定位的准确性和速度。
无论采用哪种方法，需要考虑多种因素来进行输电线路故障定位。
首先，需要考虑线路的拓扑结构以及线路参数等因素。
其次，还需要考虑故障发生时的线路状态，包括电流、电压等特征。
此外，还需要考虑线路上可能存在的故障类型，如短路、断线或接地故障等。
定位算法的选择也是一个重要的因素，不同的算法对于不同类型的故障有不同的适应性。
然而，在实际应用中，输电线路故障定位还面临一些挑战。
首先，电力系统是一个复杂的动态系统，受到许多外界因素的干扰，如天气变化、负荷变化等，这些因素都会对线路故障的定位结果产生一定的影响。
其次，定位精度和速度是衡量定位方法好坏的关键指标，如何提高定位精度和速度是一个很具挑战性的问题。
输电线路故障查找输电线路是电力系统中至关重要的一部分，它的稳定性和可靠性对于保障电力供应和提高电力系统运行效率至关重要。
但是，输电线路也会不可避免地出现故障，例如断线、接触不良、设备老化等等。
这时，如何快速准确地查找线路故障是电力系统工作者需要解决的一个重要问题。
目前，输电线路故障查找的方法大致可以归纳为以下几种：1.巡检法巡检法是输电线路故障查找中最基础的方法，通常由运检人员徒步沿线巡视而来。
巡视时应当留意设备外观是否正常，例如跳线、绝缘子、支架等是否有松动、损坏等情况。
巡视时也应留意路面、地形是否有障碍，如树枝、藤蔓等可能与导线接触的物体，以及地质情况是否有塌方、山体滑坡等情况。
2.故障指示器法故障指示器是一种设备，能够在输电线路出现故障时自动发出信号，如有人工查询，可以较快准确的定位故障。
通常该设备的精度在几百米到几千米之间。
故障指示器通过检测线路的电压、电流的异常变化，自动发出指示信号，在线路发生故障时即可快速定位故障点。
3.红外热成像法红外热成像技术利用的是物体的辐射能量，可对输电线路进行局部检测。
设备在进行检测时无需接触线路，也无需打开保护器，可以在运行中对线路进行快速检测。
利用制冷、加热等各种手段调节器件的温度使设备制造并经受多个状态的加热反应、转移、冷却。
这时，根据红外热成像技术的原理，可发现线路局部的热源，确定故障点。
4.低频时域反射法低频时域反射法也是一种比较常用的输电线路故障查找方法。
该方法利用含时域特性的故障回波，在线路发生短路及接触不良时，会反射出一定的电压和电流波形，通过测试设备能够测量到这些信号，从而确定故障点。
总的来说，针对不同的故障类型和设备位置，选用不同的方法查找线路故障将具有较大的效率优势。
例如，在距离较远的情况下，故障指示器等无人值守设备相对更具有优势，而在人工巡检无法确定故障点的情况下，即可尝试红外热成像检测等手段。
此外，依靠专业的故障检测设备和运维团队的责任心与专业能力，能够提高查找线路故障的效率，保证电力系统的稳定性和可靠性，实现稳定、高效、可持续供电。
浅谈输电线路故障的查找及防范对策摘要:本文阐述了查找输电线路故障定点的关键是细致的分析，强调了输电线路故障查找的重点是合理的巡视，探讨了查找输电线路故障定点的保障是准确的数据，提出了输电线路短路跳闸故障的防范对策。
关键词:输电线路故障的查找防范对策输电线路发生故障后，尽快查出故障点是降低故障损失、缩短线路故障停运时间的关键。
输电线路固有的“点多、面广、线路长和运行条件恶劣”的特点,在接到事故信息后,如何准确无误地进行处理,尽快解决问题,提高工作效率,是长时间以来困扰现场的一个难题。
1、查找输电线路故障定点的关键是细致的分析(1)首先应在线路台账上对故障进行定位。
向调度索要有关线路跳闸时的故障录波器或微机保护的故障测距、相位、有关电压、电流量及保护动作情况。
根据故障测距数据,在线路台账上对故障进行定点,按照装置测距误差5%～10%的比例在台账上确定故障区间,还应结合以往线路跳闸的经验数据进行部分修正。
(2)其次应对可能的故障进行定性。
这一点很重要也很难,需要灵活运用事故数据分析、丰富的事故查找经验,掌握准确的现场情况,并应经集体商定。
根据保护及自动装置的动作情况及反映的故障前后的电压、电流量的数值进行简单定性,才可以对区域外故障或本线路故障进行区分。
一般施工误碰故障大都属于金属性接地,重合闸重合成功的几率决定于误碰体的通流能力。
通流能力较小的物体往往被烧断,可以重合成功,通流能力较大的物体往往重合不成功。
合成绝缘子的闪络属于高阻接地,一般都能重合成功,大部分发生在半夜至凌晨,网上负荷较小、系统电压较高的这段时间,尤其是凌晨的发生率最高。
闪络的杆塔多为直线杆塔,主要集中在有雾、毛毛雨和雷雨天气,多因鸟粪、鸟展翅起飞或雷击引起。
雷雨天气易出现雷击,大雪无风天气由于导线上积雪过多易断线,雨加雪冰冷天气轻载线路会因覆冰断线,浓雾天气绝缘子有可能污闪,暴风天气耐张杆距离较小的弓子线易放电,线路负荷过重且存在导线接头接触不良的问题,容易引发接头发热烧断故障。
输电线路故障点查找及判断
作者：王德海王彦祯邵九陈曦马骏
来源：《科学与财富》2017年第33期
摘要：随着输电线路密度增大、用电量的增长和强雷暴等极端天气的影响，输电线路跳闸机率大幅上升。
快速准确查找输电线路故障点是输电线路安全运行的重要保证。
本文针对如何快速准确查找输电线路故障点进行了探讨。
关键词：输电线路；故障点查找；判断分析
随着我省用电量的增长，输电线路密度越来越大；加之气候变暖带来的强雷暴、阴霾天气增多等极端天气的影响，输电线路的跳闸次数逐年增加。
面对短时间内多条输电线路跳闸，在人手有限的情况，如何快速准确找出故障点，显得十分重要。
一、掌握准确的定点数据尽快找到故障点
（一）输电线路采用继电保护装置必须满足可靠性、选择性、快速性和灵敏性要求。
在110kV及以上变电站基本装有故障录波器。
故障录波器的整定值要求其测距误差不大于5%，（或2km）且无判相错误，并能准确记录故障前后的电压、电流量，这给故障巡视提供了详实的基本数据。
通常输电线路运行单位不需要过多考虑录波数据的准确程度，因为装置主要是由继保维护人员进行严格的整定。
（二）输电线路运行单位完善输电线路台帐数据，及时更新改造后的数据。
保护及自动装置测出的是变电站到故障点的距离，没有给出故障点塔杆号，我们需要根据输电线路档距长度计算出故障点杆塔号。
因此，输电线路运行部门需要完善好输电线路台账，及时更新输电线路档距，根据测距计算出故障点的杆塔范围，实现输电线路故障点的快速准确定位。
（三）输电线路故障形式有多种，以输电线路单相故障居多，但近年由于强雷暴的天气较多，江苏地区2016年4月至10月落雷次达32789次，是去年同期的2.5倍，雷电直击铁塔情况大幅增多，输电线路发生三相、两相故障的比例都有较大增加。
输电线路发生故障后，调度一般能提供输电线路故障相位，充分运用好故障相位对故障点查找很重要。
巡查人员在检查时，应重点巡查输电线路故障相。
根据相位及相位对应的横担位置可以使故障查找范围进一步缩短。
（四）对于江苏地区多雷雨天气，雷击跳闸是输电线路发生最多的跳闸故障，将雷电定位系统引用到故障点查找当中，能加大故障点查找到准确性，由实际应用经验反映，由雷电定位系统结合故障录波一起应用，能给故障点查找提供更确的数据支持。
由于测量时存在仪器的误差的因素，因此在测量杆塔经纬度时采用两部经纬仪同时测量，取平均值，经纬仪在杆塔位中心停留2至3分钟上。
二、综合分析故障数据查找判断线路故障
（一）输电线路发生故障后，班组接到找查故障原因通知后不宜麻木进行巡线，而应一边及时召集必要的事故巡视人员做巡线的有关准备，一边利用收集事故数据并进行全面细致的故障分析。
对于500kV等重要保电输电线路，由于故障排除要求不同，可先派部分人员对测距点附近进行输电线路段检查，因现时通信较为方便快捷，可通过短信或电话将故障分析结果通知现场检查人员，及时调整检查方式，这样可以大大缩短故障查找时间。
（二）应在输电线路台账上对故障进行定位。
在调度日志中查阅输电线路跳闸时的故障录波器或微机保护的故障测距、相位、有关电压、电流量及保护动作情况。
根据故障测距数据，在输电线路台账上对故障进行定点，按照装置测距误差5%-10%的比例，在台账上确定故障区间。
部分测距数据显示不在输电线路范围内的，或同一变电站出线的同时出现多回输电线路跳闸，应向变电站了解是否存在变电站继保误动或变电设备故障所致，一般为输电线路辖区外故障，这样将节省大量人力对输电线路进行检查。
（三）应使用雷用电定位系统，看输电线路在跳闸时，输电线路附近是否出现打雷现象，如出现，又在跳闸的相同时段，应使用雷电定位系统结合测距定位，对故障点进行故障分析，找出跳闸故障区域，一般选定以落雷时间与故障跳闸时间最接近的一个落雷附近的输电线路区域。
监于南方天气在4至10月多雷暴天气，一般输电线路发生跳闸后，都要查询雷电定位系统，将有关数据作综合考虑。
但在雷暴强烈，雷电流大情况下，在查询时段的多个输电线路段中可能出现几十个，甚至几百个雷电时，这样就无法收窄故障查找范围，雷电系统提供的参考的数据就有限了，这种就只能着重考虑测距数据。
（四）分析故障数据后应对可能的故障类别进行定性。
故障定性需要灵活运用事故数据分析、丰富的事故查找经验，掌握准确的现场情况。
根据保护及自动装置的动作情况及反映的故障前后的电压、电流量的数值进行定性，才可以对区域外故障或本输电线路故障进行区分。
电力输电线路发生短路是出现最多的一种故障形式。
两相接地短路故障的特点是：出现较大的零序接地电流，故障相的电压降低较多，故障相的电流增大较多。
中性点直接接地的电网中，以单相接地短路的故障最多，其次是两相接地故障。
一般施工误碰故障大都属于金属性接地，重合闸重合成功的几率决定于误碰体的通流能力。
三、认真落实巡查制度提高查找故障点成功率
（一）落实巡查工作时，班长应将故障数据、分析定性结果、现场情况及巡视重点向巡查人员进行详细的交代，做到每个人都心中有数。
对于重点可疑地段，应该安排责任心较强、经验丰富人员负责。
这样有助于提高查找的成功率。
（二）巡视人员必须到位、不能因为难于到位而漏过任何一个可疑点。
巡线时除了注意输电线路本身各部件及重点故障相外，还应注意附近环境。
如交叉跨越、树木、建筑物、临时的
障碍物和询问输电线路附近的群众情况。
发现与故障有关的物件和可疑物时，均应收集起来，并将故障点周围情况作好记录，作为事故分析的依据。
（三）地面巡查没有发现故障点，应该组织登杆检查方式进行巡视。
雷击跳闸一般要通过登杆才能找到故障点。
登杆检查巡视由于距离较近，可以发现杆塔周围不明显的异常或导线上方、绝缘子上表面等地面巡视的死角，对怀疑为雷击的情况应增加避雷线的悬挂金具、放电间隙和杆塔上部组件的检查。
（四）在强雷暴天气期间，对于同一时段发生多条输电线路故障跳闸，这时可以发挥整个输电线路运行部门人员力量，开展联合故障查找，先对重点输电线路查找，先主后次，有重点组织查找工作。
结论
输电线路故障查找应该结合当地输电线路运行环境，不断积累查找经验，并在实践中不断改进，才能掌握一套合适的故障查找方法。
雷电定位系统、新式的继保设备和Google Earth等新开发软件的应用将大大提高输电线路故障查找的速度和准确性。
故障查找是一个输电线路运行团队共同完成的工作，我们将更加强调团队的合作性。
只有随着输电线路运行环境变化，善用身边的工具，合理组织故障巡查，才能不断提高输电线路故障查找效率。
参考文献
[1]蒋小昌.输电线路故障点查找[J].贵州电力技术，2015，12：86-87.

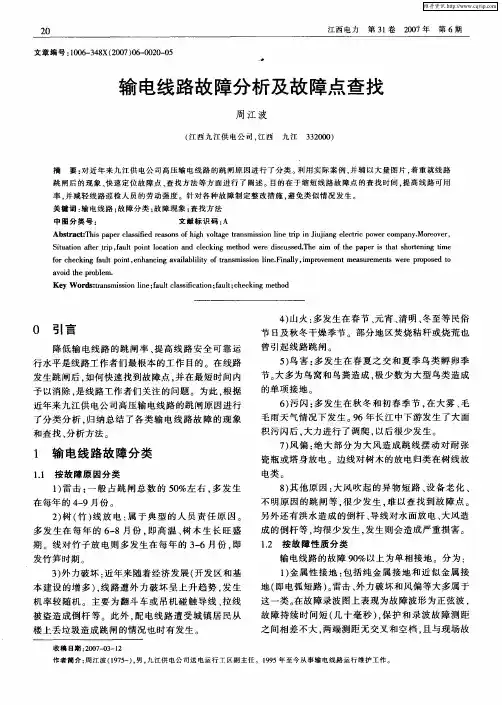

[2]周江波.输电线路故障分析及故障点查找[J].江西电力，2007，6：20-24.
[3]贾存欣邹旭东高洁宋晓东 .关于超高压输电线路故障点查找的几点经验[J].山东电力技术，2005， 5：76-78.
