风机型号含义压缩机型号含义

离心式风机型号含义
以4—72—11系列为例，说明如下：
其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。

“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。

风机进口的吸入型式代号见下表。

“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。

机号中的“8”就表示这台风机的叶轮直径为800毫米。

最后的“c”表示转动方式为c式。

即悬臂支承皮带轮在轴承外侧。

传动方式规定为六种方式，用汉语拼音字母作代号，见下表。

有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。

例如，隧道窑上常用来排烟或抽余热的锅炉引风机：Y4—73—11 №9D。

前面的“Y”即为用途代号，是汉语拼音“引”(YIN)字的第一个字母。

风机的用途代号见表：。

风机型号的意义介绍风机一、通风机的种类①根据风在叶轮内的流向：离心式（风在叶轮内沿径向流出叶轮）轴流式（风在叶轮内沿轴向流出叶轮）②根据叶轮数目不同：单级风机（只有一个叶轮）两级风机（同一轴上装有两个叶轮）③根据叶轮进风口数目不同：单侧进分(只有一个进风口)双侧进风口（叶轮有两个进风口）④根据风机风压大小：低压风机（全压小于1000P a）中压风机（全压在1000-3000P a）高压风机（全压在3000-15000P a）⑤根据风机用途不同：主要通风机（负责全矿井或某一区域的通风任务）局部通风机（负责掘进工作面或加强采煤工作面通风）P=出口压力：进口压力P<1.1 通风机1.1<p<=""></pp>4 压缩风机二、各种通风机的型号意义1、离心式风机离心风机型号的意义：由基本型号和补充型号所组成。

如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。

“G”表示送风机（鼓风机）“Y”表示引风机。

补充型号由两位数字组成。

第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。

第二位数字代表设计序号。

风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。

例如：W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ...第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量68中风量 26低风量 19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径1.6米 12叶轮直径1.2米 10叶轮直径1.0米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连离心风机的型号，由基本型号和补充型号所组成。

P< 通风机<p<4 鼓风机p>4 压缩风机W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ...第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径米 12叶轮直径米 10叶轮直径米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连Y2-13风机型号是什么意思？风机型号是如何表示的？离心风机的型号，由基本型号和补充型号所组成。

如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。

“G”表示送风机（鼓风机）“Y”表示引风机。

补充型号由两位数字组成。

第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。

第二位数字代表设计序号。

风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。

离心风机型号的意义怎样?四川华驰风机以4—72—11系列为例，说明如下：其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。

“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。

风机进口的吸入型式代号见下表。

“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。

机号中的“8”就表示这台风机的叶轮直径为800毫米。

最后的“c”表示转动方式为c式。

即悬臂支承皮带轮在轴承外侧。

传动方式规定为六种方式，用汉语拼音字母作代号，见下表。

有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。

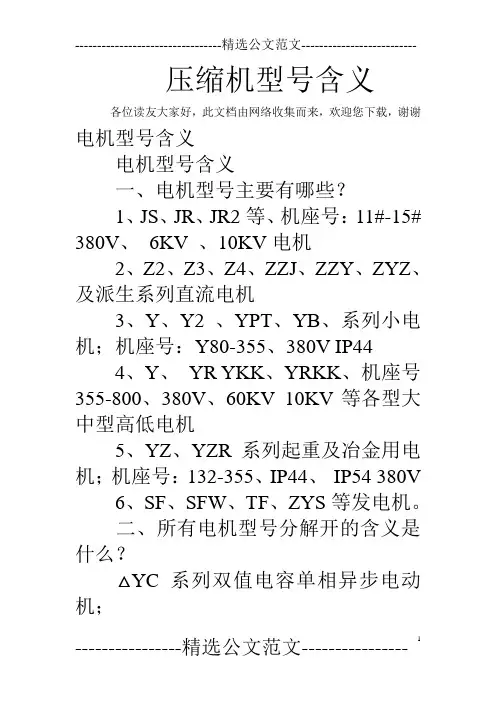

压缩机型号含义各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢电机型号含义电机型号含义一、电机型号主要有哪些？1、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机2、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机3、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP444、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机5、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V6、SF、SFW、TF、ZYS等发电机。

二、所有电机型号分解开的含义是什么？△YC系列双值电容单相异步电动机；△YL系列为双值电容单相异步电动机，也就是有两个电容；△YY系列为单相电容运转异步电动；△Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。

使用非常普遍；△YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部；△YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极；△YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。

该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。

适用于风机安装和使用，是风机的理想配套产品。

二、电机型号含义YKK710-8：高压三相异步电动机Y315L1-4JR：交流异步电动机Y100L1-4X3：系列普通感应电机Y355M2-6：异步电动机YTM500-8：风机用异步电机汽轮机型号含义C145//535/535-2抽汽凝汽式汽轮机，抽汽时汽机额定功率145MW，全凝时额定功率220MW，主蒸汽压力，主蒸汽温度535℃，再蒸汽热温度535℃，第二次设计。

风机型号参数范文1.功率参数：风机的功率参数是指风机所需的功率大小，也是衡量风机能力的重要指标之一、通常以千瓦（KW）为单位来表示。

2.风量参数：风机的风量参数表示单位时间内风机能够输送的风量。

通常以立方米每小时（m³/h）为单位来表示。

风机的风量参数直接影响着风机的风速，风速越大，则风机所产生的风力也越强。

3.压力参数：风机的压力参数是指风机所产生的静态压力或总压力大小。

通常以帕斯卡（Pa）为单位来表示。

静态压力是指风机运行时产生的静压，而总压力则包括了静压和动压之和。

4.转速参数：风机的转速参数表示风机的运行转速。

通常以每分钟转数（RPM）为单位来表示。

转速参数直接影响着风机的运行稳定性和噪音水平。

5.噪音参数：风机的噪音参数表示单位时间内风机产生的噪音大小。

通常以分贝（dB）为单位来表示。

噪音参数是衡量风机噪音水平的重要指标之一，一般情况下，噪音越低，则风机的工作环境越安静。

6.电压参数：风机的电压参数表示风机所需的电压大小。

通常以伏特（V）为单位来表示。

电压参数是风机正常运行所必需的，因此需要根据实际使用环境选择合适的电压。

7.尺寸参数：风机的尺寸参数表示风机的外观尺寸大小。

通常以长度、宽度和高度等单位来表示。

尺寸参数是用来确定风机安装位置和空间要求的重要指标之一以上是风机型号参数的一些基本介绍，根据不同的风机类型和使用环境，还可以根据需要了解更多的参数，比如风机的材质、重量、安装方式等。

同时，建议在购买风机时，根据实际需求和使用环境选择适合的型号参数，以确保风机的性能和使用效果。

有关“压缩机型号参数”的意思
有关“压缩机型号参数”的意思如下：
压缩机的型号参数包括多个方面的信息。

通常来说，压缩机型号开头的字母代表了类型，F 代表的是封闭式，Q代表的是开启式。

接下来的数字则代表了压缩机的汽缸直径。

再接下来的字母则表示的是汽缸的排列方式，例如A代表的是一列式，B代表的是V型排列，C代表的是W型排列，D则代表的是L型排列。

最后面的字母则代表了压缩机的组合形式，例如，如果最后是A，那么表示的是单作用，如果是B，那么表示的是双作用。

压缩机型号及用途介绍压缩机是一种能够将气体压缩成高压气体的设备，广泛应用于工业生产、工艺制造、汽车制造等领域。

根据不同的工作原理和用途，压缩机可以分为往复式压缩机、涡轮压缩机、离心压缩机等多种类型。

往复式压缩机是一种通过往复运动使气体压缩的压缩机。

其工作原理类似于活塞与汽缸的结构，通过气缸内活塞的上下运动，将气体吸入并通过活塞向下运动时的压缩作用将气体压缩。

往复式压缩机通常用于低压、大流量的情况下，广泛应用于冷藏空调、冷藏储藏等领域。

涡轮压缩机是一种通过涡轮转子的旋转运动将气体压缩的压缩机。

其工作原理类似于汽车发动机中的涡轮增压系统，通过涡轮的高速旋转将气体吸入并通过涡轮旋转时的离心力将气体压缩。

涡轮压缩机通常用于高压、大流量的情况下，广泛应用于空气压缩机、工业风机等领域。

离心压缩机是一种通过离心力将气体压缩的压缩机。

其工作原理类似于离心分离机，通过高速旋转的叶轮将气体吸入并通过离心力将气体压缩。

离心压缩机通常用于大流量、中压的情况下，广泛应用于空气分离、发电等领域。

除了以上主要的压缩机类型，还有一些特殊用途的压缩机，如螺杆式压缩机、隔膜式压缩机等。

螺杆式压缩机是一种通过螺杆的旋转运动将气体压缩的压缩机，其工作原理类似于螺旋桨的结构，通过两个或多个螺杆的旋转将气体吸入并通过螺杆的压缩作用将气体压缩。

螺杆式压缩机通常用于中压、大流量的情况下，广泛应用于冷冻设备、空压机组等领域。

隔膜式压缩机是一种通过隔膜的振动运动将气体压缩的压缩机，其工作原理类似于手摇风琴，通过隔膜的振动将气体吸入并通过隔膜的压缩作用将气体压缩。

隔膜式压缩机通常用于低压、小流量的情况下，广泛应用于医疗器械、化工设备等领域。

总结来说，压缩机是一种能够将气体压缩成高压气体的设备，根据不同的工作原理和用途，压缩机可以分为往复式压缩机、涡轮压缩机、离心压缩机等多种类型。

根据不同的需要，可以选择合适的压缩机来满足生产和制造过程中的压缩需求。

压缩机型号代码1、国内压缩机：1） L5.5-40/0.2-7L型，活塞力5.5吨，流量为40m3/min（进气状态），进气压力为0.2barg，排气压力为7barg2）4M50-36/11-192-B X4表示4列，M型结构，50吨活塞力，36m3/min流量，进气压力11 barg，排压192 barg，沈气制造，引进德国BORSIG公司的技术。

2、意大利新比隆压缩机（NUOVO PIGNONE）：如：4HE/3——4个气缸，3级压缩。

3、SULZER压缩机型号编号：1）工艺压缩机：12345678——共8部分第1部分：曲拐数；第2部分：B——卧式对称平衡式，C——立式对称平衡式第3部分：压缩级数第4部分：用字母表示字母Q Y S X A C E 最大冲程125 160 200 270 320 450 560最大功率300 800 1600 2200 3400 9500 18000最大转速1000 850 750 600 500 375 300第5部分：C——无油；“—”表示有油第6部分：第一级的气缸数第7部分：为1小数点第8部分：第一级的汽缸直径（cm）比如：4B3YC2.45——曲拐数为4，卧式对称平衡型，3级压缩，Y（最大冲程160mm，最大功率800kw，最大转速850rpm），无油润滑型（有油润滑用—），第一级气缸数为2，第一级气缸直径450mm 6B5A-1.45型——曲拐数为6，卧式对称平衡型，5级压缩，A（最大冲程320mm，最大功率3400kw，最大转速500rpm），有油润滑，第一级气缸数为1，第一级气缸直径450mm2）迷宫压缩机：共5个部分：第1部分：气缸数量第2部分：D——带敞开式隔离段，K——气密和耐压曲轴箱的全封闭型第3部分：实际行程（mm）第4部分：压缩机级数第5部分：用ABCDE代表压力等级，A最高，依次降低如：4D250-3A——气缸数量为4，带敞开式隔离段，行程为250mm，三段压缩，A表示为最高压力等级。

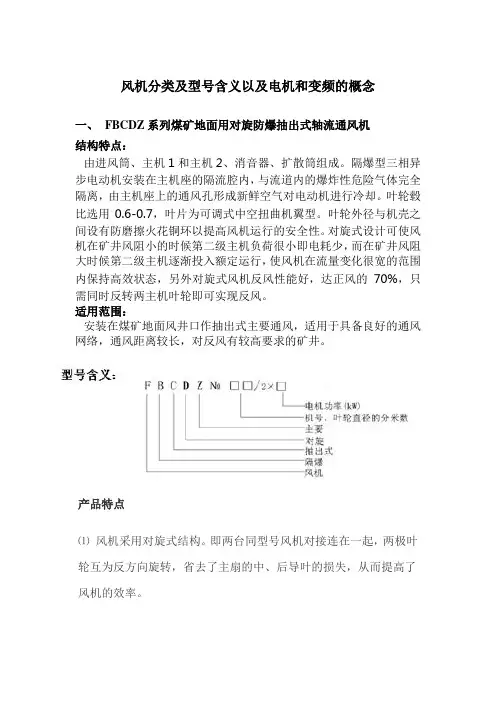

风机分类及型号含义以及电机和变频的概念一、FBCDZ系列煤矿地面用对旋防爆抽出式轴流通风机结构特点：由进风筒、主机1和主机2、消音器、扩散筒组成。

隔爆型三相异步电动机安装在主机座的隔流腔内，与流道内的爆炸性危险气体完全隔离，由主机座上的通风孔形成新鲜空气对电动机进行冷却。

叶轮毂比选用0.6-0.7，叶片为可调式中空扭曲机翼型。

叶轮外径与机壳之间设有防磨擦火花铜环以提高风机运行的安全性。

对旋式设计可使风机在矿井风阻小的时候第二级主机负荷很小即电耗少，而在矿井风阻大时候第二级主机逐渐投入额定运行，使风机在流量变化很宽的范围内保持高效状态，另外对旋式风机反风性能好，达正风的70%，只需同时反转两主机叶轮即可实现反风。

适用范围：安装在煤矿地面风井口作抽出式主要通风，适用于具备良好的通风网络，通风距离较长，对反风有较高要求的矿井。

产品特点⑴ 风机采用对旋式结构。

即两台同型号风机对接连在一起，两极叶轮互为反方向旋转，省去了主扇的中、后导叶的损失，从而提高了风机的效率。

⑵ 风机采用叶轮与电机轴直联式结构，无传动系统，消除了能量的损失，从而提高了风机的装置效率。

除对风机轴承定期注油外，一般不需维修，就可长期连续运行。

⑶ 该系列风机最高装置静压效率可达80 %，高效区域宽广，可确保矿井在三个开采阶段的运行效率都在70 %以上，扭转了我国大型矿山主扇运行效率低的状况。

⑷ 在主风筒内安设了稳流环，风机性能曲线无驼峰，无喘振，任何阻力情况下均可稳定运行。

噪声较低，本产品的绝大多数型号在不加消声器的情况下噪声均小于35 dB(A)。

如果用户对噪声有更严格的要求，本厂可设计风机专用的消声器，使整机的运行噪声降至85 dB（A）以下。

⑸ 该系列风机全部叶片可调整，共分为45°、40°、35°、30°、和25°五个工作角度，前、后级安装角度可以一致，也可以不同，又可调节为45°以下的任意角度运行。

煤矿机电设备常用型号及含义一、风机类1、煤矿地面用防爆抽出式（对旋）轴流通风机FBCDZ№28/2×500电机功率（千瓦）电机数量（台）叶轮直径（分米）主通风机对旋防爆风机抽出式2、矿用局部通风机FBD№6.3/2×30电机功率（千瓦）电机数量（台）叶轮直径（630毫米）防爆风机抽出3、矿用湿式除尘风机KCS-300D-Ⅱ电机驱动处理风量（m /min）除尘矿用湿式3设计序列号4、煤矿用双螺杆风冷式空气压缩机MLGF6/7-37G轮轨式驱动功率（KW）公称容积流量（m /min）风冷式双螺杆煤矿用额定排气压力（0.7MPa)3二、泵1、污水潜水电泵WQY50-100-25-S上出水（旁出水不标）配套电机功率（KW）水泵额定扬程（m）水泵额定流量（m /h)电机为充油式污水潜水电泵32、煤矿用耐磨多级离心泵MD155-30×10泵的级数（叶轮个数）泵规定点的单级扬程（m)泵规定点流量（m /h)煤矿用耐磨多级离心泵3三、输送机1、可伸缩带式输送机DSJ100/100/2×90电机功率（千瓦）电机数量（台）输送能力（吨/小时）胶带宽度（1200毫米）钢架式可伸缩型带式输送机DTL120/140/2×400电机功率（千瓦）电机数量（台）输送能力（吨/小时）胶带宽度（1200毫米）钢架落地式通用型带式输送机3、中双链刮板输送机SGZ764/500总装机功率（KW）中部槽宽度(mm）中双链刮板输送机4、刮板转载机SZZ730/90中部槽宽（mm)中双链转载机输送总装机功率（KW）四、绞车1、主提升绞车JK-2/1.5卷筒直径（m)矿用提升机卷扬机大类代号卷筒宽度（m)2、运输绞车JYB- ×补充特征，双速为S，单速不注改进序号快速时基准层上钢丝绳速度，单位为米每秒(m/s)快速时基准层上钢丝绳静张力，单位为千牛(KN)钢架式可伸缩型带式输送机3、调度绞车JD-外层钢丝绳最大静张力，10KN 调度绞车卷扬机类4、回柱绞车JH-钢丝绳平均静张力，单位10KN 回柱绞车修改序号5、双速多用绞车JSDB-改进序号慢速时钢丝绳外层最大静张力，单位：10KN隔爆型第二特征代号(齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）6、固定车箱式矿车MGC1.1-6轨距代号：6表示600mm容积代号（m）车辆代号；轴距550mm固定车箱式代号3煤矿车辆代号五、开关类1、矿用隔爆兼本安型真空馈电开关KJZ5- /1140/660额定电流（A)设计序号真空隔爆兼本安馈电开关2、矿用隔爆兼本安型交流真空软起动器QJR10- / Z额定电压（V)设计代号软起动隔爆兼本质安全型起动器额定电流（A)真空3、矿用隔爆型真空电磁起动器QBZ-120/1140(660)额定电压（V)真空式隔爆型起动器额定电流（A)4、矿用隔爆型照明信号综合保护装置ZBZ-2.5/4.0 M 1140V/(660V)电压等级1140V或660V 综合隔爆型装置额定容量（2.5或4.0KVA)照明5、矿用隔爆兼本安型组合开关KJZ2-1600/1140-8额定电压（V)组合、真空隔爆兼本质安全型开关额定总电流（A)支路数设计序号六、高压设备1、矿用隔爆型移动变电站用（永磁）高压真空开关KBG- /10Y额定电压（KV)高压隔爆型矿用开关额定电流（50- )移动变电站用2、矿用隔爆型移动变电站用低压侧保护箱BXB- /1140(660)Y额定电压（V)隔爆型保护箱额定电流（100- )移动变电站用2、矿用隔爆型移动变电站KBSGZY9- /变压器额定容量（KVA)干式三相性能水平代号高压侧额定电压（KV)矿用隔爆型移动式组合式3、矿用隔爆型干式变压器KBSG9- /变压器额定容量（KVA)干式三相性能水平代号高压侧额定电压（KV)矿用隔爆型4、矿用隔爆型智能高压配电装置PBG-400/10Z额定电压（KV)高压真空隔爆型（J表示隔爆兼本质安全）配电装置额定电流（A)智能七、采掘设备1、电牵引采煤机MG200/500-WD1电牵引装机总功率（KW）截割功率（KW）滚筒无链序号煤机2、掘进机EBZ150A悬臂式掘进机纵轴式改进型截割功率（KW）2、液压支架ZF6400/20/42放顶煤液压支架支架工作阻力（KN)最大高度（4200毫米）最小高度（2000毫米）八、其它1、电磁除铁器RCYB- -卸铁方式：B为人工；D为人工自卸C为自动卸铁；Z为干粉振动式永磁式除铁器矿山机械类其它设备电机数量（台）适应输送带宽度（分米）电缆的命名由八部分组成：第一部分为系列代号M ，即煤字的拼音第一个字母； 第二部分为使用特性代号，反映电缆所使用的场合。

局部通风机型号参数含义1. 引言局部通风机作为工业环境中常见的风动设备，被广泛应用于清除空气中的有害气体和颗粒物。

在选购局部通风机时，了解不同型号的参数含义对于正确选择合适的设备至关重要。

本文将详细介绍局部通风机常见的型号参数以及它们的含义和作用。

2. 型号参数解析2.1 风量风量是指单位时间内通过局部通风机的空气体积。

通常以立方米每小时（m³/h）为单位进行描述。

风量是一个重要的参数，直接决定了局部通风机的清洁效果和排风能力。

在选择局部通风机时，需要根据实际需求确定所需的风量。

2.2 风压风压是指局部通风机在工作状态下产生的风力对外施加的压力。

通常以帕斯卡（Pa）为单位进行描述。

风压是评估局部通风机性能的重要指标之一，在不同工况下，选择合适的风压可以确保局部通风机正常运行。

2.3 功率功率是指局部通风机在运行过程中所需的电能。

通常以瓦特（W）为单位进行描述。

功率大小直接关系到局部通风机的能耗情况，因此，在选择局部通风机时需要根据实际需求和经济考虑来确定所需的功率。

2.4 尺寸尺寸是指局部通风机设备的外观尺寸。

通常以毫米（mm）为单位进行描述。

在安装局部通风机时，需要根据实际场地条件和设备安装位置来选择合适的尺寸，确保设备能够有效地工作并方便维护。

2.5 噪音噪音是指局部通风机在运行过程中产生的声音。

通常以分贝（dB）为单位进行描述。

噪音是衡量局部通风机运行时是否会对工作人员和周围环境带来影响的重要指标。

在选择局部通风机时，需要考虑噪音水平，以防止噪音对工作环境造成不良影响。

2.6 材质材质是指局部通风机的构造材料。

常见的材质有不锈钢、铝合金和镀锌钢板等。

材质的选择不仅需要考虑局部通风机的使用环境和工作介质的特性，还需要考虑设备的持久性和耐腐蚀性等因素。

2.7 驱动方式驱动方式是指局部通风机的工作原理和驱动装置。

常见的驱动方式有电动驱动、气动驱动和液压驱动等。

驱动方式的选择需要根据实际使用情况和环境要求来确定，以确保设备能够稳定可靠地工作。

电机风机标准型号参数机电风机是工业生产中常用的一种设备，其标准型号参数对于用户选型购买具有重要意义。

下面将为您介绍电机风机标准型号参数的相关内容。

一、电机风机标准型号参数概述电机风机是一种将电能转换为机械能的设备，用来推动空气或气体流动，常用于通风换气、冷却散热等工业用途。

标准型号参数是对电机风机性能特征的定量描述，能够帮助用户了解其技术规格，从而进行选择和应用。

二、电机风机标准型号参数包括哪些内容1. 型号编号：每款电机风机都有唯一的型号编号，用于区分不同规格的产品。

2. 风机类型：包括离心风机、轴流风机、混流风机等，不同类型适用于不同的场合和要求。

3. 风量：指风机每单位时间内能够输送的空气量，通常以立方米/小时或立方英尺/分钟为单位。

4. 风压：描述风机能够产生的压力，常用单位为帕斯卡（Pa）或英寸水柱（inH2O）。

5. 电压：指电机工作时所需的电压，通常为交流电220V/380V或直流电24V/48V等。

6. 功率：描述风机的额定功率，常用单位为千瓦（kW）或马力（HP）。

7. 转速：电机风机的转速，通常以每分钟转数（RPM）表示。

8. 外形尺寸：描述风机的外形尺寸，包括长度、宽度、高度等参数。

9. 噪音：描述风机工作时产生的噪音水平，通常以分贝（dB）表示。

三、电机风机标准型号参数的重要性1. 选型指导：通过了解电机风机的标准型号参数，用户可以根据具体需求进行选型购买，确保选用适合的设备。

2. 技术交流：标准型号参数是用户与制造商或供应商之间进行技术交流的重要依据，能够准确描述用户需求和设备性能。

3. 使用保养：了解标准型号参数有助于用户正确操作和维护电机风机，延长设备的使用寿命。

四、电机风机标准型号参数的应用案例某型号的离心风机标准型号参数如下：- 型号编号：CF-1000- 风机类型：离心风机- 风量：10000立方米/小时- 风压：1000帕- 电压：380V- 功率：5kW- 转速：1500RPM- 外形尺寸：800mm×800mm×800mm- 噪音：<75dB通过以上参数，用户可以清楚地了解该型号离心风机的性能特点，从而进行实际应用选择和购买。

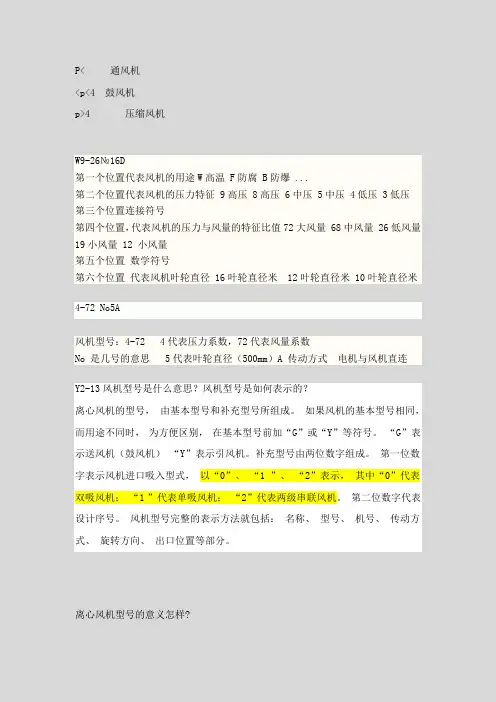

P=出口压力：进口压力P< 通风机<p<4 鼓风机p>4 压缩风机W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ...第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径米 12叶轮直径米 10叶轮直径米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连Y2-13风机型号是什么意思风机型号是如何表示的的型号，由基本型号和补充型号所组成。

如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。

“G”表示送风机（鼓风机）“Y”表示引风机。

补充型号由两位数字组成。

第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。

第二位数字代表设计序号。

风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。

型号的意义怎样四川华驰风机以4—72—11系列为例，说明如下：其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。

“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。

风机进口的吸入型式代号见下表。

“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。

机号中的“8”就表示这台风机的叶轮直径为800毫米。

最后的“c”表示转动方式为c式。

即悬臂支承皮带轮在轴承外侧。

传动方式规定为六种方式，用汉语拼音字母作代号，见下表。

有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。

风量风压计算公式风机有2个很重要的参数，流量和升压，升压即风压。

相对于一台风机来说，流量大，升压就降低，风压高，流量就减少压头通常指全压,风量与全压存在以下关系,当风机尺寸已定,风量越大,全压越大,风机流量是指就是指风机每分钟送风的立方米数。

风机流量=进口风量=出口风量。

“风量”与“风压”是风机的两个独立的、最主要的参数。

出口压力是风机的另一个重要参数。

同风压的两个风机可能风量不同，风量大的外形大，配电机大；同风量的两个风机可能风压不同，风压大的叶轮直径大或叶轮转速高，配电机大。

对于给定的风机，尺寸参数都确定了，提高了转速会同时加大风量和提高风压A——截面积D——风量dP——风压空气密度——1.293×293/（273+风温）D=A×sqrt(dP/空气密度）sqrt.....开平方风机流量就是单位时间内输送气体的多少，通常用体积流量来表示，也就是，每小时输送的立方米数。

对于一般风机来说，风机输出的风速是小于100m/s的，此时，空气可以看做是不可压缩流体，于是，风机流量与进口风量和出口风量是相同的，因为，风机并不消耗空气，从进口来的空气全部从出口排出了。

如果风机的风速比较大，空气的压缩不能忽略，则进口风量和出口风量用体积流量来计算的话，会有差别，但是，它们的质量流量仍然是相同的，也就是每小时流过的空气的质量不变。

此外，体积流量还会受到空气密度的影响，而空气密度与其工作的温度、大气压和湿度等环境因素都有关系。

所以，在工程上，风机所标识的流量，都是换算到标准进口状态下进口处的体积流量。

所谓标准进口状态，是指温度293K、气压101325Pa、相对湿度50%的空气状态。

常见的离心风机和轴流风机的流量都与风机压力有关，它在不同压力下的流量需要去查看风机性能曲线。

而容积式风机（比如罗茨风机）的流量则与压力无关。

风量风压计算公式风量计算风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ（风量）=m3/minV（风速）=m/secA（截面积）=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min（CMM）=1000 l/min = 35.31 ft3/min（CFM）常用名词说明（1）标准状态：为20℃，绝对压力760mmHg，相对湿度65％。

风机型号含义-压缩机型号含义电机型号含义电机型号含义一、电机型号主要有哪些？1、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机2、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机3、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP444、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机5、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V6、SF、SFW、TF、ZYS等发电机。

二、所有电机型号分解开的含义是什么？△YC系列双值电容单相异步电动机；△YL系列为双值电容单相异步电动机，也就是有两个电容；△YY系列为单相电容运转异步电动；△Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。

使用非常普遍；△YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部；△YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极；△YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。

该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。

适用于风机安装和使用，是风机的理想配套产品。

二、电机型号含义YKK710-8：高压三相异步电动机Y315L1-4JR：交流异步电动机Y100L1-4X3：系列普通感应电机Y355M2-6：异步电动机YTM500-8：风机用异步电机汽轮机型号含义C145//535/535-2抽汽凝汽式汽轮机，抽汽时汽机额定功率145MW，全凝时额定功率220MW，主蒸汽压力，主蒸汽温度535℃，再蒸汽热温度535℃，第二次设计。

/535/535凝汽式汽轮机，凝气时汽机额定功率125MW，主蒸汽压力，主蒸汽温度535℃，再蒸汽热温度535℃。

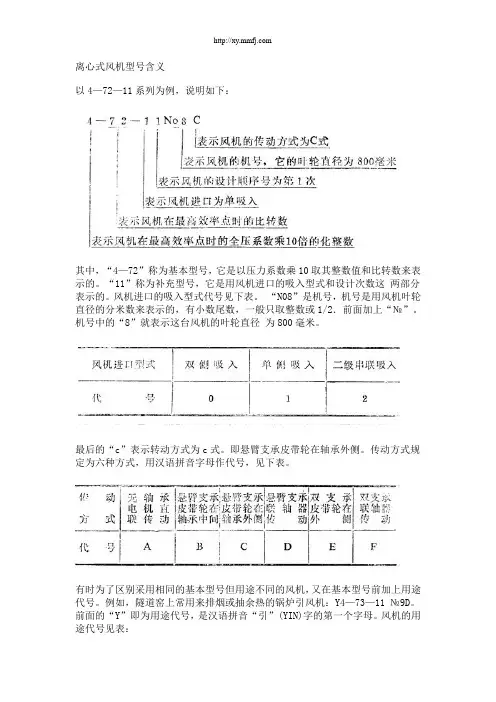

离心式风机型号含义
以4—72—11系列为例，说明如下：
其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。

“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。

风机进口的吸入型式代号见下表。

“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。

机号中的“8”就表示这台风机的叶轮直径为800毫米。

最后的“c”表示转动方式为c式。

即悬臂支承皮带轮在轴承外侧。

传动方式规定为六种方式，用汉语拼音字母作代号，见下表。

有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。

例如，隧道窑上常用来排烟或抽余热的锅炉引风机：Y4—73—11 №9D。

前面的“Y”即为用途代号，是汉语拼音“引”(YIN)字的第一个字母。

风机的用途代号见表：。

局部通风机型号参数含义1. 引言局部通风机是一种特殊类型的风机，用于提供局部区域的通风。

它们被广泛应用于工业、建筑和舒适型环境中，以改善空气质量、降低温度和排除有害气体。

局部通风机的性能特征和参数对其实际应用具有重要意义。

在本文中，我们将介绍局部通风机常见的型号参数及其含义。

2. 型号参数2.1 额定风量（V）额定风量是局部通风机最重要的参数之一，它表示单位时间内通过局部通风机的风量。

额定风量通常以立方米每小时（m³/h）或立方英尺每分钟（CFM）为单位来表示。

选择合适的额定风量对于达到所需的通风效果至关重要。

额定风量通常根据所需的空气流速和空间大小来确定。

2.2 额定静压（SP）额定静压是局部通风机另一个重要的参数，它是局部通风机在额定风量下所能提供的空气静压。

静压是指流体由于其自身的动能所产生的压力。

额定静压通常以帕斯卡（Pa）为单位表示。

较高的额定静压意味着局部通风机可以克服较大阻力，并在较长距离上提供有效的通风。

2.3 功率（P）功率是局部通风机在工作时所需的电能。

功率通常以瓦特（W）为单位表示。

选择适当的功率与额定风量和静压相关，在保证通风效果的同时尽量节约能源。

2.4 电压（V）电压是局部通风机供电所需的电压。

电压通常以伏特（V）为单位表示。

选择合适的电压与当地的电网电压要求相匹配，以确保局部通风机正常工作。

2.5 噪音水平（dB）噪音水平是局部通风机工作时产生的声音强度。

噪音水平通常以分贝（dB）为单位表示。

选择低噪音水平的局部通风机在噪音敏感的环境中使用更为适宜。

2.6 材料和防护等级局部通风机的材料和防护等级对其使用寿命和适应环境的能力具有重要影响。

常见的材料包括金属（如铝合金和不锈钢）和塑料。

防护等级通常以IP（国际防护等级）系统来表示，数字越高表示防护能力越强。

3. 总结局部通风机型号参数对于选择合适的机型和获得所需的通风效果至关重要。

额定风量和额定静压决定了局部通风机的性能，功率和电压决定了能源消耗和适应供电环境的能力。

压缩机型号代码1、国内压缩机：1） L5.5-40/0.2-7L型，活塞力5.5吨，流量为40m3/min（进气状态），进气压力为0.2barg，排气压力为7barg2）4M50-36/11-192-B X4表示4列，M型结构，50吨活塞力，36m3/min流量，进气压力11 barg，排压192 barg，沈气制造，引进德国BORSIG公司的技术。

2、意大利新比隆压缩机（NUOVO PIGNONE）：如：4HE/3——4个气缸，3级压缩。

3、SULZER压缩机型号编号：1）工艺压缩机：12345678——共8部分第1部分：曲拐数；第2部分：B——卧式对称平衡式，C——立式对称平衡式第3部分：压缩级数第4部分：用字母表示字母Q Y S X A C E 最大冲程125 160 200 270 320 450 560最大功率300 800 1600 2200 3400 9500 18000最大转速1000 850 750 600 500 375 300第5部分：C——无油；“—”表示有油第6部分：第一级的气缸数第7部分：为1小数点第8部分：第一级的汽缸直径（cm）比如：4B3YC2.45——曲拐数为4，卧式对称平衡型，3级压缩，Y（最大冲程160mm，最大功率800kw，最大转速850rpm），无油润滑型（有油润滑用—），第一级气缸数为2，第一级气缸直径450mm 6B5A-1.45型——曲拐数为6，卧式对称平衡型，5级压缩，A（最大冲程320mm，最大功率3400kw，最大转速500rpm），有油润滑，第一级气缸数为1，第一级气缸直径450mm2）迷宫压缩机：共5个部分：第1部分：气缸数量第2部分：D——带敞开式隔离段，K——气密和耐压曲轴箱的全封闭型第3部分：实际行程（mm）第4部分：压缩机级数第5部分：用ABCDE代表压力等级，A最高，依次降低如：4D250-3A——气缸数量为4，带敞开式隔离段，行程为250mm，三段压缩，A表示为最高压力等级。
