第1篇一、产品概述信和光栅尺是一种高精度、高分辨率、高稳定性的位移测量传感器，广泛应用于各种工业自动化领域，如数控机床、机器人、自动化生产线、测量仪器等。
本说明书旨在详细介绍信和光栅尺的性能特点、安装使用方法、维护保养等内容，以便用户正确使用和维护产品。
二、产品性能特点1. 高精度：信和光栅尺采用高精度光栅尺片，分辨率可达0.01mm，满足各种高精度测量需求。
2. 高分辨率：信和光栅尺具有极高的分辨率，可实现微米级的位移测量，提高测量精度。
3. 高稳定性：采用高精度制造工艺，确保光栅尺在恶劣环境下仍能保持稳定性能。
4. 抗干扰能力强：采用抗干扰设计，有效降低电磁干扰，提高测量稳定性。
5. 适用范围广：信和光栅尺适用于各种工业环境，如高温、高湿、振动等。
6. 简单安装：信和光栅尺安装简便，用户可轻松完成安装。
7. 兼容性强：信和光栅尺可与多种控制器和显示仪表相连接，满足不同用户需求。
三、产品规格参数1. 分辨率：0.01mm、0.05mm、0.1mm等2. 测量范围：100mm、200mm、300mm、500mm、1000mm等3. 线数：1000线、2000线、5000线、10000线等4. 长度公差：±0.5mm5. 温度范围：-20℃～+80℃6. 抗振性：≤0.5g7. 抗干扰性：≤10V/m四、安装使用方法1. 确认光栅尺规格与测量范围是否符合要求。
2. 根据安装环境选择合适的光栅尺型号。
3. 安装光栅尺时，确保光栅尺与测量机构平行，且光栅尺与测量机构之间无间隙。
4. 使用专用粘合剂将光栅尺粘贴在测量机构上，确保粘贴牢固。
5. 将光栅尺信号线连接到控制器或显示仪表，确保连接正确。
6. 根据控制器或显示仪表要求，设置光栅尺参数，如分辨率、测量范围等。
7. 进行校准，确保测量精度。
五、维护保养1. 定期检查光栅尺表面，清除污物，确保光栅尺清洁。
2. 避免光栅尺受到强烈振动和冲击。
3. 定期检查光栅尺信号线，确保信号线无损坏。
型光栅单色仪安全操作及保养规程一、前言型光栅单色仪作为一种常用的精密光学仪器，在分析研究中起着关键作用。
为了确保其长期稳定的工作和安全使用，需要遵守以下的操作规程和保养维护规程。
二、操作规程1. 使用前准备工作在使用型光栅单色仪之前，需要进行以下准备工作：1.系统电源检查：检查仪器电源是否正常稳定；2.系统检测：各电器元件、光路管路是否安装牢固，各导光缆、水晶片是否干净；3.操作环境检查：确保操作环境整洁、无异常杂物及辐射光源；4.人员准备：操作人员应该熟悉仪器的使用方法、工作原理和安全注意事项，并应穿戴合适的个人防护用具。
2. 操作流程1.打开系统电源开关，让型光栅单色仪系统进入工作状态；2.打开软件系统，确保系统正常运行；3.在菜单栏选择对应功能，在采集界面设置参数和样品信息；4.调整样品摆放位置，在样品台上放置待检测的样品；5.采集数据：在仪器确定好初始位置后，开始采集数据，记录数据；6.关闭型光栅单色仪系统电源开关。
3. 安全注意事项1.严禁在操作过程中触碰光路管路或者在光路前同时使用不同人员；2.禁止在低温环境下长时间操作，应适当升温后再进行操作；3.周期性检查并清理尘垢、雾气和污染物；4.建议在操作前先进行简单的维护保养。
三、保养规程1. 保养周期类型光栅单色仪的光路管路和器件表面都非常精细，因此保养周期与使用频率有关，建议经常进行检查和清理。
在正常情况下，应该每年至少做一次维护。
2. 保养内容1.检查光路管路是否清洁无尘；2.若有细小灰尘和杂物，可使用温和的洗涤液和纯水慢慢清洗，严禁撕拉或用硬物擦拭；3.所有光学器件表面应用专业仪器进行保养；4.定期检查器件及时更换有问题的部件。
四、总结型光栅单色仪在精密分析应用中发挥着十分重要的作用。
本文介绍了型光栅单色仪的安全操作规程和保养维护规程，以确保其长期的稳定工作和减少故障和事故的可能性。
所有操作人员依照本文规程操作，可有效提高型光栅单色仪使用的安全性，实现更高质量、更高效率的工作。
光栅尺安装及使用注意事项光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。
光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。
其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。
例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。
光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。
一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。
其安装方式的选择必须注意切屑、切削液及油液的溅落方向。
如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。
另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。
1、光栅尺线位移传感器安装基面安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。
光栅主尺及读数头分别安装在机床相对运动的两个部件上。
用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。
千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。
如果不能达到这个要求，则需设计加工一件光栅尺基座。
基座要求做到：（1）应加一根与光栅尺尺身长度相等的基座（最好基座长出光栅尺50mm左右）。
（2）该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。
另外，还需加工一件与尺身基座等高的读数头基座。
读数头的基座与尺身的基座总共误差不得大于±0.2mm。
安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1-1.5mm左右。
2、光栅尺线位移传感器主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台（主尺与工作台同时移动）。

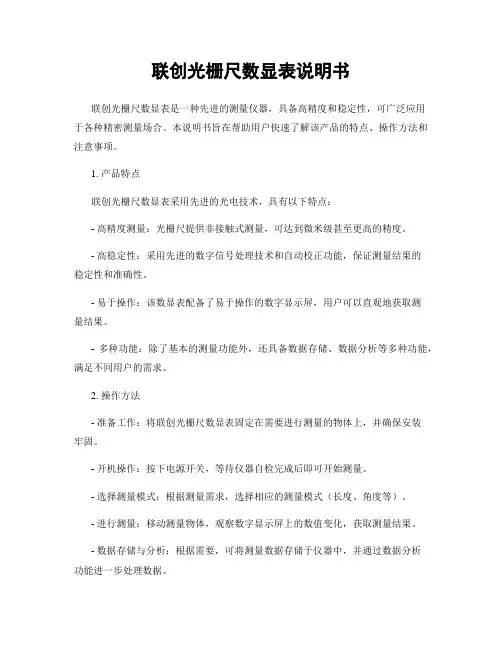

联创光栅尺数显表说明书联创光栅尺数显表是一种先进的测量仪器，具备高精度和稳定性，可广泛应用于各种精密测量场合。
本说明书旨在帮助用户快速了解该产品的特点、操作方法和注意事项。
1. 产品特点联创光栅尺数显表采用先进的光电技术，具有以下特点：- 高精度测量：光栅尺提供非接触式测量，可达到微米级甚至更高的精度。
- 高稳定性：采用先进的数字信号处理技术和自动校正功能，保证测量结果的稳定性和准确性。
- 易于操作：该数显表配备了易于操作的数字显示屏，用户可以直观地获取测量结果。
- 多种功能：除了基本的测量功能外，还具备数据存储、数据分析等多种功能，满足不同用户的需求。
2. 操作方法- 准备工作：将联创光栅尺数显表固定在需要进行测量的物体上，并确保安装牢固。
- 开机操作：按下电源开关，等待仪器自检完成后即可开始测量。
- 选择测量模式：根据测量需求，选择相应的测量模式（长度、角度等）。
- 进行测量：移动测量物体，观察数字显示屏上的数值变化，获取测量结果。
- 数据存储与分析：根据需要，可将测量数据存储于仪器中，并通过数据分析功能进一步处理数据。
3. 注意事项- 使用环境：请在干燥、温度稳定的环境中进行测量，避免过高或过低的温度对仪器造成影响。
- 仪器保养：定期清理光栅尺和数显表的表面，确保测量的准确性。
- 防止碰撞：避免仪器遭受外部冲击或碰撞，以免影响其正常使用和测量结果。
- 仔细阅读说明书：在操作前，请认真阅读本说明书，了解仪器的操作要点和安全使用方法。
本说明书旨在帮助用户快速上手使用联创光栅尺数显表，并正确进行测量操作。
如有任何疑问或需要进一步了解，请咨询相关技术支持人员或生产厂家。
我们期待您使用联创光栅尺数显表取得准确而稳定的测量结果。

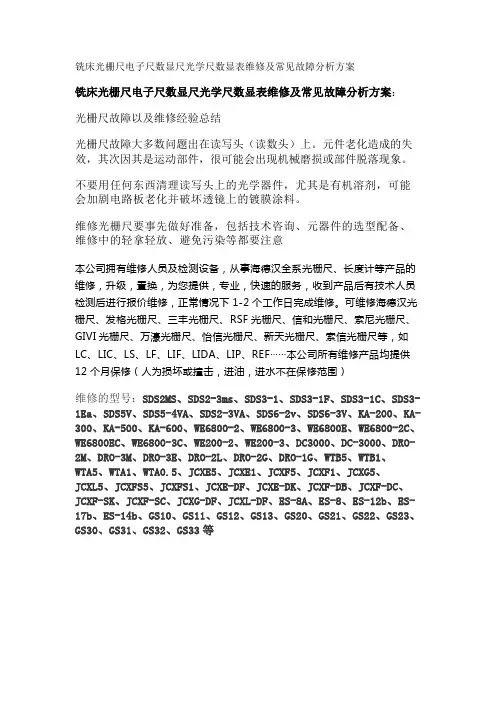

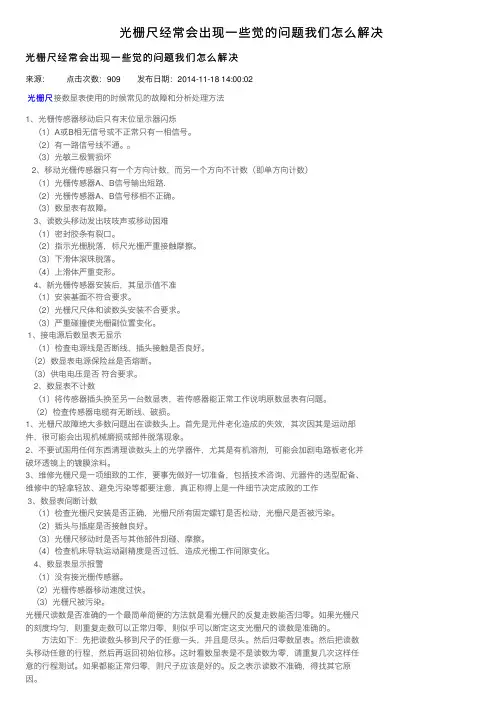

铣床光栅尺电子尺数显尺光学尺数显表维修及常见故障分析方案铣床光栅尺电子尺数显尺光学尺数显表维修及常见故障分析方案：光栅尺故障以及维修经验总结光栅尺故障大多数问题出在读写头（读数头）上。
元件老化造成的失效，其次因其是运动部件，很可能会出现机械磨损或部件脱落现象。
不要用任何东西清理读写头上的光学器件，尤其是有机溶剂，可能会加剧电路板老化并破坏透镜上的镀膜涂料。
维修光栅尺要事先做好准备，包括技术咨询、元器件的选型配备、维修中的轻拿轻放、避免污染等都要注意本公司拥有维修人员及检测设备，从事海德汉全系光栅尺、长度计等产品的维修，升级，置换，为您提供，专业，快速的服务，收到产品后有技术人员检测后进行报价维修，正常情况下1-2个工作日完成维修。
可维修海德汉光栅尺、发格光栅尺、三丰光栅尺、RSF光栅尺、信和光栅尺、索尼光栅尺、GIVI光栅尺、万濠光栅尺、怡信光栅尺、新天光栅尺、索信光栅尺等，如LC、LIC、LS、LF、LIF、LIDA、LIP、REF······本公司所有维修产品均提供12个月保修（人为损坏或撞击，进油，进水不在保修范围）维修的型号：SDS2MS、SDS2-3ms、SDS3-1、SDS3-1F、SDS3-1C、SDS3-1Ea、SDS5V、SDS5-4VA、SDS2-3VA、SDS6-2v、SDS6-3V、KA-200、KA-300、KA-500、KA-600、WE6800-2、WE6800-3、WE6800E、WE6800-2C、WE6800EC、WE6800-3C、WE200-2、WE200-3、DC3000、DC-3000、DRO-2M、DRO-3M、DRO-3E、DRO-2L、DRO-2G、DRO-1G、WTB5、WTB1、WTA5、WTA1、WTA0.5、JCXE5、JCXE1、JCXF5、JCXF1、JCXG5、JCXL5、JCXFS5、JCXFS1、JCXE-DF、JCXE-DK、JCXF-DB、JCXF-DC、JCXF-SK、JCXF-SC、JCXG-DF、JCXL-DF、ES-8A、ES-8、ES-12b、ES-17b、ES-14b、GS10、GS11、GS12、GS13、GS20、GS21、GS22、GS23、GS30、GS31、GS32、GS33等以下是铣床光栅尺电子尺数显尺光学尺维修及常见故障分析方案：海德汉光栅尺维修：德国海德汉光标尺、西班牙发格电子尺、日本三丰计数尺、贵阳新天导轨尺、广东万濠测量尺、奥地利RSF光学尺、广州信和数显尺、数控光栅尺、数控光栅尺维修请找德国HEIDENHAIN海德汉产品维修点：苏州泽升仪器，我们有大量海德汉、发格、信和、万濠、新天、怡信、索信光栅尺、编码器产品和配件，交货期短，维修速度快，我们将竭诚为你服务。
sino光栅尺说明书一、概述sino光栅尺是一种应用于数控机床和线性测量领域的高精度测量装置。
它采用了光学传感器和光栅尺的结构，通过测量光栅尺上的刻线来实现对位置和位移的精确测量。
sino光栅尺具有高分辨率、高精度、稳定可靠等特点，广泛应用于机床行业。
二、结构和工作原理1. 结构sino光栅尺主要由光栅尺、读数头、信号处理模块等组成。
光栅尺由光栅带、刻线和保护层构成，刻线的间距决定了光栅尺的分辨率。
读数头是光学传感器，能够感知光栅尺上的刻线，并将其转化为电信号。
信号处理模块则负责对电信号进行处理和解码，得到准确的位置信息。
2. 工作原理当被测物体发生位移时，光栅尺上的刻线也会相应移动。
光学传感器会对刻线进行感应，并将感应到的光信号转化为电信号。
信号处理模块会对电信号进行放大、滤波和解码等处理，最终得到位置信息并输出给控制系统。
三、性能指标1. 分辨率sino光栅尺的分辨率是指能够测量到的最小位移量。
分辨率越高，测量精度越高。
一般情况下，sino光栅尺的分辨率可达到亚微米级别。
2. 精度sino光栅尺的精度是指其测量结果与真实值之间的偏差。
精度受到多种因素的影响，包括光栅尺的加工精度、光学传感器的性能、信号处理模块的精度等。
3. 重复性sino光栅尺的重复性是指在相同测量条件下，多次测量得到的结果之间的差异。
重复性越好，表明测量结果的稳定性越高。
4. 线性误差sino光栅尺的线性误差是指在测量范围内，测量结果与真实值之间的线性偏差。
线性误差越小，表明光栅尺的测量线性度越好。
四、使用注意事项1. 安装sino光栅尺的安装需要保证其与被测物体之间的相对位置关系，以确保测量结果的准确性。
安装时应注意避免光栅尺受到外界振动和冲击。
2. 清洁sino光栅尺的刻线和光学传感器表面应保持清洁，避免灰尘和污物的堆积影响测量精度。
可以使用软布轻轻擦拭，切勿使用有机溶剂清洗。
3. 防护sino光栅尺的刻线和光学传感器应受到良好的防护，避免受到机械碰撞和弯曲。

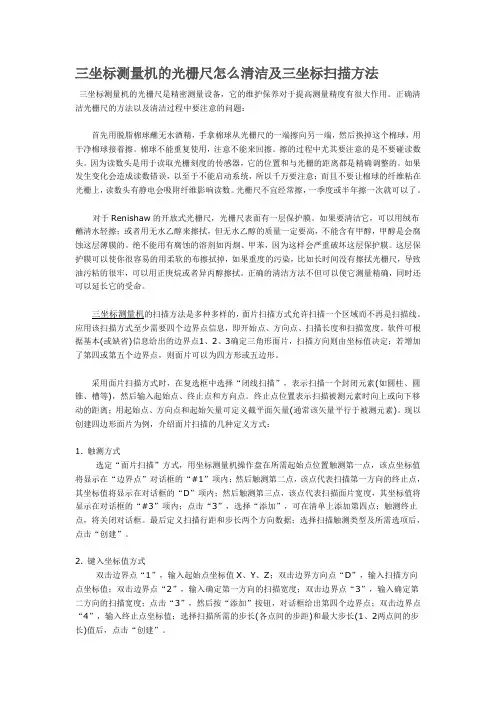

三坐标测量机的光栅尺怎么清洁及三坐标扫描方法三坐标测量机的光栅尺是精密测量设备，它的维护保养对于提高测量精度有很大作用。
正确清洁光栅尺的方法以及清洁过程中要注意的问题：首先用脱脂棉球蘸无水酒精，手拿棉球从光栅尺的一端擦向另一端，然后换掉这个棉球，用干净棉球接着擦。
棉球不能重复使用，注意不能来回擦。
擦的过程中尤其要注意的是不要碰读数头。
因为读数头是用于读取光栅刻度的传感器，它的位置和与光栅的距离都是精确调整的。
如果发生变化会造成读数错误，以至于不能启动系统，所以千万要注意；而且不要让棉球的纤维粘在光栅上，读数头有静电会吸附纤维影响读数。
光栅尺不宜经常擦，一季度或半年擦一次就可以了。
对于Renishaw的开放式光栅尺，光栅尺表面有一层保护膜。
如果要清洁它，可以用绒布蘸清水轻擦；或者用无水乙醇来擦拭，但无水乙醇的质量一定要高，不能含有甲醇，甲醇是会腐蚀这层薄膜的。
绝不能用有腐蚀的溶剂如丙烔、甲苯，因为这样会严重破坏这层保护膜。
这层保护膜可以使你很容易的用柔软的布擦拭掉，如果重度的污染，比如长时间没有擦拭光栅尺，导致油污粘的很牢，可以用正庚烷或者异丙醇擦拭。
正确的清洁方法不但可以使它测量精确，同时还可以延长它的受命。
三坐标测量机的扫描方法是多种多样的，面片扫描方式允许扫描一个区域而不再是扫描线。
应用该扫描方式至少需要四个边界点信息，即开始点、方向点、扫描长度和扫描宽度。
软件可根据基本(或缺省)信息给出的边界点1、2、3确定三角形面片，扫描方向则由坐标值决定；若增加了第四或第五个边界点，则面片可以为四方形或五边形。
采用面片扫描方式时，在复选框中选择“闭线扫描”，表示扫描一个封闭元素(如圆柱、圆锥、槽等)，然后输入起始点、终止点和方向点。
终止点位置表示扫描被测元素时向上或向下移动的距离；用起始点、方向点和起始矢量可定义截平面矢量(通常该矢量平行于被测元素)。
现以创建四边形面片为例，介绍面片扫描的几种定义方式：1. 触测方式选定“面片扫描”方式，用坐标测量机操作盘在所需起始点位置触测第一点，该点坐标值将显示在“边界点”对话框的“#1”项内；然后触测第二点，该点代表扫描第一方向的终止点，其坐标值将显示在对话框的“D”项内；然后触测第三点，该点代表扫描面片宽度，其坐标值将显示在对话框的“#3”项内；点击“3”，选择“添加”，可在清单上添加第四点；触测终止点，将关闭对话框。
光栅尺使用简介光栅尺使用简介光栅：光栅是结合数码科技与传统印刷的技术，能在特制的胶片上显现不同的特殊效果。
在平面上展示栩栩如生的立体世界，电影般的流畅动画片段，匪夷所思的幻变效果。
光栅是一张由条状透镜组成的薄片，当我们从镜头的一边看过去，将看到在薄片另一面上的一条很细的线条上的图像，而这条线的位置则由观察角度来决定。
如果我们将这数幅在不同线条上的图像，对应于每个透镜的宽度，分别按顺序分行排列印刷在光栅薄片的背面上，当我们从不同角度通过透镜观察，将看到不同的图像。
光栅尺其实起到的作用是对刀具和工件的坐标起一个检测的作用,在数控机床中常用来观察其是否走刀有误差,以起到一个补偿刀具的运动的误差的补偿作用.其实就象人眼睛看到我切割偏没偏的作用.然后可以给手起到一个是否要调整我是否要改变用力的标准.相当于眼睛.一、引言目前在精密机加工和数控机库中采用的随着电子技术和单片机技术的发展，光栅传感器在位移测量系统得到广泛应用，并逐步向智能化方向转化。
图2是利用光栅传感器构成的位移量自动测量系统原理示意图。
该系统采用光栅移动产生的莫尔条纹与电子电路以及单片机相结合来完成对位移量的自动测量，它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及温度误差修正等功能。
下面对该系统的工作原理及设计思想作以介绍。
二、电子细分与判向电路光栅测量位移的实质是以光栅栅距为一把标准尺子对位称量进行测量。
目前高分辨率的光栅尺一般造价较贵，且制造困难。
为了提高系统分辨率，需要对莫尔条纹进行细分，本系统采用了电子细分方法。
当两块光栅以微小倾角重叠时，在与光栅刻线大致垂直的方向上就会产生莫尔条纹，随着光栅的移动，莫尔条纹也随之上下移动。
这样就把对光栅栅距的测量转换为对莫尔条纹个数的测量，同量莫尔条纹又具有光学放大作用，其放大倍数为：(1)式中：W 为莫尔条纹宽度；d为光栅栅距（节距）；θ为两块光栅的夹角，rad在一个莫尔条纹宽度内，按照一定间隔放置4个光电器件就能实现电子细分与羊向功能。

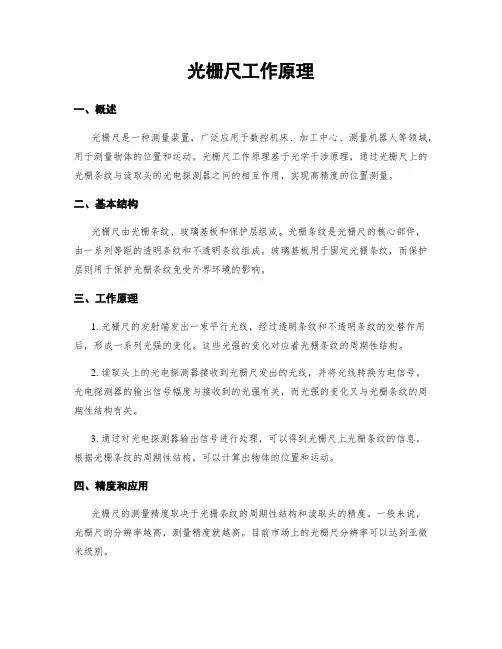

光栅尺工作原理一、概述光栅尺是一种测量装置，广泛应用于数控机床、加工中心、测量机器人等领域，用于测量物体的位置和运动。
光栅尺工作原理基于光学干涉原理，通过光栅尺上的光栅条纹与读取头的光电探测器之间的相互作用，实现高精度的位置测量。
二、基本结构光栅尺由光栅条纹、玻璃基板和保护层组成。
光栅条纹是光栅尺的核心部件，由一系列等距的透明条纹和不透明条纹组成。
玻璃基板用于固定光栅条纹，而保护层则用于保护光栅条纹免受外界环境的影响。
三、工作原理1. 光栅尺的发射端发出一束平行光线，经过透明条纹和不透明条纹的交替作用后，形成一系列光强的变化。
这些光强的变化对应着光栅条纹的周期性结构。
2. 读取头上的光电探测器接收到光栅尺发出的光线，并将光线转换为电信号。
光电探测器的输出信号幅度与接收到的光强有关，而光强的变化又与光栅条纹的周期性结构有关。
3. 通过对光电探测器输出信号进行处理，可以得到光栅尺上光栅条纹的信息。
根据光栅条纹的周期性结构，可以计算出物体的位置和运动。
四、精度和应用光栅尺的测量精度取决于光栅条纹的周期性结构和读取头的精度。
一般来说，光栅尺的分辨率越高，测量精度就越高。
目前市场上的光栅尺分辨率可以达到亚微米级别。
光栅尺广泛应用于各种需要高精度位置测量的场合，如数控机床、加工中心、测量机器人等。
它可以实时监测物体的位置和运动，为自动化生产提供准确的反馈信息。
五、优点和注意事项1. 高精度：光栅尺可以实现亚微米级别的位置测量精度，适用于对位置要求较高的应用场合。
2. 高稳定性：光栅尺的测量结果受外界环境的影响较小，具有较高的稳定性。
3. 可靠性：光栅尺采用光学原理进行测量，无接触、无磨损，寿命长，可靠性高。
4. 安装要求：安装光栅尺时需要保证光栅尺与被测物体之间的相对位置稳定，以确保测量的准确性。
在使用光栅尺时，需要注意以下事项：1. 防尘保护：光栅尺上的光栅条纹非常精细，容易受到灰尘和划伤的影响，因此需要做好防尘保护工作。
