2019年九年级物理欧姆定律计算题专题训练

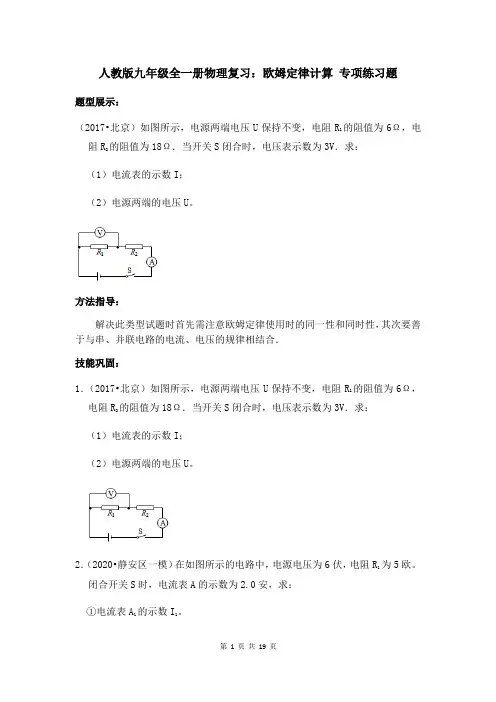

人教版九年级全一册物理复习：欧姆定律计算专项练习题题型展示：（2017•北京）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U。

方法指导：解决此类型试题时首先需注意欧姆定律使用时的同一性和同时性，其次要善于与串、并联电路的电流、电压的规律相结合．技能巩固：1．（2017•北京）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U。

2．（2020•静安区一模）在如图所示的电路中，电源电压为6伏，电阻R1为5欧。

闭合开关S时，电流表A的示数为2.0安，求：①电流表A1的示数I1。

②通过电阻R2的电流I2。

3．（2020•奉贤区一模）如图所示，电源电压保持不变，电阻R1的阻值为5欧，R 2的阻值为20欧，闭合开关后R1两端的电压为2伏。

求：（1）通过电阻R1的电流I1。

（2）电路的总电阻R。

4．（2019秋•朝阳区期末）如图所示，电阻R1为10Ω，电源两端电压为6V．闭合开关S，当滑动变阻器R的滑片P移动到某位置时电流表示数为0.1A，求此时：（1）电阻R1两端的电压；（2）滑动变阻器R接入电路的阻值。

5．（2019秋•丰台区期末）图所示的电路中，电源两端电压保持不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：（1）电源电压；（2）电阻R2的阻值。

6．（2020•北京二模）如图所示的电路中，已知电阻R2的阻值为20Ω，假定电源电压保持不变。

只闭合开关S时电流表的示数为0.15A，开关S和S1均闭合时电流表的示数为0.21A。

（1）求电源电压的大小；（2）求电阻R1的阻值。

7．（2019秋•巴南区期中）如图所示的电路，已知电阻R2＝20Ω，当闭合开关S 后，电压表示数为4V，电流表示数为0.4A。

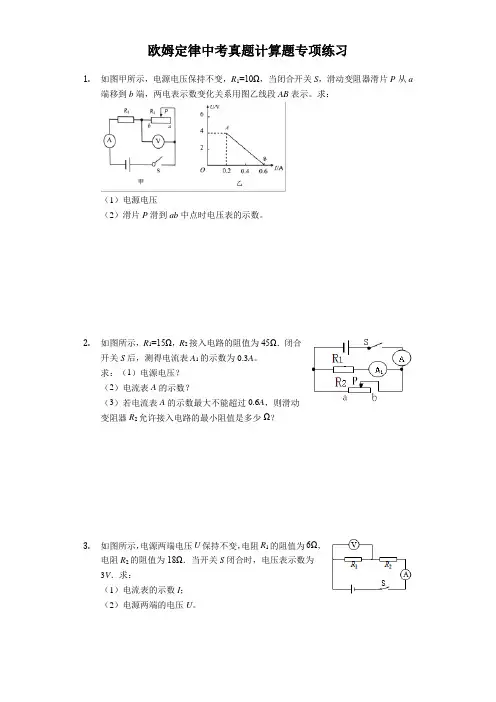

欧姆定律中考真题计算题专项练习1.如图甲所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示。

求：（1）电源电压（2）滑片P滑到ab中点时电压表的示数。

2.如图所示，R1=15Ω，R2接入电路的阻值为45Ω．闭合开关S后，测得电流表A1的示数为0.3A。

求：（1）电源电压？（2）电流表A的示数？（3）若电流表A的示数最大不能超过0.6A，则滑动变阻器R2允许接入电路的最小阻值是多少Ω？3.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U。

4.如图所示，图甲是电阻R1和电阻R2的电流随电压变化图象，将它们按图乙所示接入电路中，滑动变阻器上标有“20Ω 1A”字样，电源电压不变。

（1）当只闭合开关S1，滑片P位于a端时，电阻R1的实际功率为1W，求电源电压。

（2）当把滑片P移到b端，同时闭合开关S1、S2时，电阻R1的实际功率为9.6W，求电流表的示数。

5.在图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。

（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？（3）干路中的总电流是多少？6.小明想利用如图24所示的电路测量未知电阻R x的阻值，已知R0的阻值是20Ω．当闭合S1、断开S2时，电流表的示数是0.3A；当S1、S2均闭合时，电流表的示数是0.5A。

求：（1）电源两端的电压；（2）电阻R x阻值。

7.如图（a）所示的电路中，电源电压保持不变。

闭合开关后，滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b）所示，通过分析求：（1）电源电压；（2）电阻R阻值；（3）滑动变阻器的最大阻值。

8.小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R x的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻R x的阻值。

《欧姆定律》同步练习一、单选题1.如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A.1：3B.3：1C.3：4D.4：32.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A.图1中的R0有保护电路的作用B.温度升高时，电压表的示数会变小C.温度为40℃时，电流表的示数为0.2AD.温度降低时，电压表与电流表示数的比值变小3.如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，R x的表达式正确的是（）A.R x=R0B.R x=C.R x=D.R x=4.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A. B. C. D.5.如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻R x阻值的是（）A. B.C. D.6.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流B.总电压C.总电阻D.总功率7.如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6A；当滑片P移到B端时，的示数为0.2A．则R1和滑动变阻器R2的最大阻值分别是（）A.10Ω，15ΩB.10Ω，20ΩC.10Ω，30ΩD.30Ω，10Ω8.如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小二、多选题9.如图所示电路，电源电压6V保持不变，定值电阻的阳值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合滑片由b端向a端移动过程中，以下说法正确的是（）A.电压表的示数增大B.当滑片移到中点时，电压表示数为2VC.当滑片移到a端时，电流表示数为0.2AD.电压表示数与电流表示数的比值不变10.如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图象如图乙所示．以下说法正确的是（）A.灯泡正常发光时的电流为1AB.灯泡两端的电压为3V时，它消耗的电功率为1.5WC.灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD.滑动变阻器的最大阻值为9Ω11.如图所示是导体甲和乙的I-U图象，下列说法正确的是（）A.甲、乙均为定值电阻B.当甲两端电压为3V时，R甲=0.2ΩC.甲、乙串联在电路中闭合开关，电路电流为0.2A时，电路总电压是3VD.甲、乙并联在电路中闭合开关，甲两端电压为2V时，甲、乙电功率之比为2：112.在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，当闭合开关S后，下列说法正确的是（）A.电路中电流表的读数随拉力的增大而减小B.电路中电流表的读数随拉力的增大而增大C.当拉力增大时，电压表与电流表示数之比保持不变D.把电压表改成拉力计时表盘刻度均匀13.小明将两个小灯泡L1（6V 12Ω）、L2（6V 20Ω）（灯丝的电阻保持不变）串联接入电路中，允许接入电路的电源电压是（）A.12VB.10VC.9VD.9.6V三、填空题14.压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0-10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是 ______ A；当电流表的示数为I时，F= ______ N（写出关于I的数学表达式）四、实验探究题15.小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻．（1）用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为 ______ A．此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω．（2）保持变阻器滑片不动，把待测电阻R x接入1、2两点之间，此时电流表读数为0.1A，则R x的阻值是 ______ Ω，然后在电流表的0.1A刻度处标上相应的阻值．依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻．（3）干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线．要使指针重新对准0Ω刻度线，变阻器的滑片应向 ______ （填字母）端移动．人教版物理九年级第十七章第2节《欧姆定律》同步练习答案和解析【答案】1.C2.D3.D4.B5.D6.C7.B8.D 9.AD 10.AD 11.CD 12.BD 13.CD14.1；-415.0.5；12；B【解析】1. 解：由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，因串联电路中各处的电流相等，所以，由I=可得，两电阻两端的电压之比：====，因串联电路中总电压等于各分电压之和，所以，电压表V1与V2的示数之比：===．故选C．由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．本题考查了串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压．2. 解：A、由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；B、由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；C、由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I===0.2A，故C不符合题意；D、由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，=R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意．故选D．（1）根据图1中的电路连接方式，由图2可知，热敏电阻随温度的升高而减小，此时电路中的电流会增大，据此分析；（2）温度升高时，由图2分析热敏电阻的变化，再判断电路中总电阻的改变，由欧姆定律判断电压表示数变化情况；（3）由图2中的数据，根据串联电路的特点进行计算；（4）分析电压表与电流表示数比值所表示的量，结合图2进行判断．本题考查串联电路的特点，要理解欧姆定律，掌握欧姆定律的变形应用．3. 解：由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R x并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=I1R0，当开关S、S2闭合，开关S1断开时，R0与R x并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R x的电流：I x=I2-I1，则R x的阻值：R x==．故选D．由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R x并联，电流表测R0支路的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；当开关S、S2闭合，开关S1断开时，R0与R x并联，电流表测干路电流，根据并联电路的电流特点求出通过R x的电流，根据欧姆定律求出R x的阻值．本题考查了并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．4. 解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I-U图象是一条过原点的倾斜直线，所以B符合题意．故选B．由欧姆定律I=可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可．本题解答的关键是要学会读取图象，能从中找出正确的信息，并能熟练运用欧姆定律进行分析和判断．5. 解：A、滑动变阻器滑片移动时，电压能测出电路中的电压值，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B 错误；C、根据图可知，利用电流表无法求出电压电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，R P=R0，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U=I（R0+R X）①；把滑动变阻器滑片移到最右端，时R P=0，即只有R X接入电路，由电流表测出电路电流I'，则电源电压U=I'R X，②，由①②可以求出R X，R X=R0，故D正确．故选D．要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．本题考查了测电阻阻值问题，要测电阻阻值，需要测出待测电阻两端电压与通过电阻电流，分析清楚图示电路结构、应用串并联电路特点与欧姆定律即可正确解题．6. 解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P=UI可知，电路中的总电流变小，故AD不符合题意．B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，故B不符合题意．C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，故C符合题意．故选C．家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．7. 解：由图知，当滑片在A端时变阻器连入阻值为0，只有R1接入电路，由欧姆定律可得：R1===10Ω，由图知，当滑片P移到B端时，两电阻串联，变阻器连入的阻值为最大值，由欧姆定律可得：R总===30Ω，由串联电路特点知滑动变阻器的最大值：R2=R总-R1=30Ω-10Ω=20Ω．故选B．滑片在A端时变阻器连入阻值为0，只有R1接入电路，由欧姆定律计算其阻值；当滑片P移到B端时，两电阻串联，变阻器连入的阻值为最大值，由电路特点和欧姆定律计算变阻器的最大值．本题考查了串联电路特点和欧姆定律的应用，正确分析滑片在不同位置电路结构是关键．8. 解：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故D正确；由P=UI可知，电路消耗的总功率变小，故A错误；由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故B错误．故选D．由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，利用P=UI可知电路消耗电功率的变化，根据电表示数的变化可知电路中的总功率变化．本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律、电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键．9. 解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．A．当开关闭合滑片由b端向a端移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，定值电阻两端的电压变大，即电压表的示数增大，故A正确；B．当滑片移到中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，电压表的示数：U定=IR定=0.3A×10Ω=3V，故B错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，则电流表的示数：I′===0.6A，故C错误；（4）由R=可知，电压表示数与电流表示数的比值等于定值电阻的阻值，则电压表示数与电流表示数的比值不变，故D正确．故选AD．由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化；（2）当滑片移到中点时，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数；（3）当滑片移到a端时，电路为定值电阻的简单电路，根据欧姆定律求出电流表的示数；（4）根据欧姆定律结合定值电阻的阻值可知电压表示数与电流表示数的比值变化．本题考查了串联电路的特点和欧姆定律的应用以及电路的动态分析，10. 解：由图灯泡与滑动变阻器串联在电路中，A、由题意知，灯泡的额定电压为6V，由图乙知，当灯泡两端的电压为6V时，灯泡的电流为1A，A正确；B、由图乙知，当灯泡两端的电压为3V时，灯泡中的电流大于0.5A，由P=UI可知，此时灯泡消耗的电功率大于1.5W，B错误；C、由图象知，灯泡两端的电压等于6V，此时变阻器分得电压最少，变阻器滑片应在最左端时，故此时变阻器的阻值为零，C错误；D、当滑片在最右端时，滑动变阻器全部接入电路，由图象知，此时灯泡两端电压为U L=1.5V，电路电流为I=0.5A，所以滑动变阻器两端电压为U R=U-U L=6V-1.5V=4.5V，滑动变阻器的最大阻值为R===9Ω．故D正确．故选AD．（1）根据图象，灯泡两端的电压等于额定电压时，灯泡正常发光，此时电流等于其额定电流；（2）根据图象确定电压为3V时的电流，可得电功率值；（3）根据题意，当灯泡两端电压为6V时，变阻器的滑片在最左端，从而可得其阻值；（4）当滑片位于最右端时，滑动变阻器接入电路电阻最大．已知此时灯泡两端电压和电源电压，可以得到滑动变阻器两端电压；已知此时灯泡电流，也就是通过滑动变阻器的电流；已知滑动变阻器两端电压和通过的电流，根据欧姆定律计算滑动变阻器最大阻值．本题通过对问题的分析，考查了对欧姆定律及电功率公式的应用，重点考查了学生分析图象的能力和结合电路图的变化得出两电表对应的示数．11. 解：A．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；B．由图象可知，当甲两端电压为3V时，通过乙的电流为0.6A，则R甲===5Ω，故B不正确；C．甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，因串联电路中总电压等于各分电压之和，所以，此时电源的电压：U=U甲+U乙=1V+2V=3V，故C正确；D、甲、乙并联在电路中闭合开关，甲两端电压为2V时，由并联电路的电压规律可知：U'乙=U'甲=2V，由图可知，通过甲乙的电流分别为I'甲=0.4A，I'乙=0.2A，===，故D正确．故选CD．（1）根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；（2）由图象可知，当甲两端电压为3V时对应的电流，根据欧姆定律求出R甲的阻值；（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压；（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电压规律，由P=UI求解．本题考查是串并联电路的规律运用，要正确运用欧姆定律和电功率公式，会从图象中获取信息．12. 解：由图示电路图可知，滑动变阻器与电流表串联，电压表测滑动变阻器下半部分电压，拉力增大时滑片向上移动，与电压表并联部分电阻阻值变大；A、拉力的增时，电路总电阻保持不变，电源电压不变，由欧姆定律可知，电路电流不变，电流表示数不变，故A错误；B、拉力增大时，滑片向上运动，与电压表并联部分电阻变大，由U=IR可知电压表示数变大，故B正确；C、随拉力增大，滑片向上移动，滑动变阻器PB段电阻变大，由欧姆定律知，电压表与电流表示数之比的大小等于PB段电阻，所以两表示数比变大，故C错误；D、设滑动变阻器总电阻为R，电路电流：I=，电压表示数：U V=IR PB=•R PB，U与R是定值，电表示数与R PB成正比，把电压表改成压力计时表盘刻度均匀，故D正确；故选BD．首先分析电路的连接方式，然后判断电流表和电压表测哪个电路元件的电流和电压，然后应用串联电路特点与欧姆定律分析答题．本题考查了电路动态分析，分析清楚电路结构、明确各电路元件的连接方式是正确解题的关键；解题时要注意，滑动变阻器阻值全部接入电路，电路总电阻保持不变．13. 解：两灯泡正常发光时的电流分别为：I1===0.5A，I2===0.3A，两灯泡串联接入电路中时，因串联电路中各处的电流相等，所以，电路中的最大电流为I=I2=0.3A，因串联电路中总电阻等于各分电阻之和，所以，电源的最大电压：U=I（R1+R2）=0.3A×（12Ω+20Ω）=9.6V，由选项可知，选项C、D的电压均不大于9.6V，符合允许接入电路的电源电压．故选CD．灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出两灯泡允许通过的最大电流，两灯泡串联时电路中的最大电流为两者正常发光中电流较小的，根据电阻的串联和欧姆定律求出电路中允许所加的最大电压，然后结合选项得出答案．本题考查了串联电路的特点和欧姆定律的应用，知道两灯泡串联时电路中的最大电流为两灯泡额定电流中较小的是关键．14. 解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当F=1N时，R2为2Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1===1A；（2）由题意可知，压力F与R2的变化量成正比，设为F=kR2，当F=1N时，R2为2Ω，则1N=k×2Ω，解得：k=0.5N/Ω，所以，F=0.5N/Ω×R2---------①当电流表的示数为I时，电路中的总电阻：R==，滑动变阻器接入电路中的电阻：R2′=R-R1=-8Ω---------②，所以，F=0.5N/Ω×R2′=0.5N/Ω×（-8Ω），即数学表达式为：F=0.5×（-8）N=-4N．故答案为：1；-4．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当F=1N时，R2为2Ω，根据电阻的串联和欧姆定律求出电路中电流表的示数；（2）压力F与R2的变化量成正比，设出表达式，把F=1N时R2=2Ω代入得出表达式，当电流表的示数为I时，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器的阻值，然后代入表达式得出答案．本题考查了串联电路的特点和欧姆定律的应用，利用好“压力F与R2的变化量成正比”得出两者之间的关系式是关键．15. 解：（1）电流表的示数如图乙，图中电流表选用小量程，分度值为0.02A，则通过变阻器的电流为0.5A；（2）在上面的操作中，根据欧姆定律I=，变阻器连入电路中的电阻：R滑===3Ω，把待测电阻R x接入1、2两点之间，此时电流表读数为I2=0.1A，电路的总电阻：R==15Ω，根据电阻的串联规律，则待测电阻：R x=R-R滑=15Ω-3Ω=12Ω；（3）干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线（4）干电池用久了电压会变小，根据欧姆定律，此时再用导线连接1、2两点，电流表示数变小，为恢复到原来的示数，即应增大电流，由欧姆定律，应减小变阻器连入电路中的电阻大小，即滑片向B端移动．故答案为：（1）0.5；（2）12；（3）B．（1）根据电流表小量程读数；（2）根据欧姆定律先求出变阻器连入电路的电阻，根据串联电阻的规律求待测电阻；（3）干电池用久了电压会变小，根据欧姆定律，此时再用导线连接1、2两点，判断电流表示数变化，再根据欧姆定律确定变阻器滑片的移动方向．本题结合实际考查欧姆定律和串联电路的规律及变化电路的分析，体现了与高中知识的衔接．。

欧姆定律练习题10道初三1. 问题描述请根据欧姆定律，解答以下10道初三电路问题。

2. 问题一：在一个电阻为2Ω的电路中，当电流为5A时，求电压是多少？解析：根据欧姆定律，V = R * IV = 2Ω * 5AV = 10V3. 问题二：一个电流为0.5A的电路中，电压为6V，求电阻是多少？解析：根据欧姆定律，V = R * I6V = R * 0.5AR = 6V / 0.5AR = 12Ω4. 问题三：在一个电阻为10Ω的电路中，电压为20V，求电流是多少？解析：根据欧姆定律，V = R * I20V = 10Ω * II = 20V / 10ΩI = 2A5. 问题四：一个电流为2A的电路中，电阻为4Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 4Ω * 2AV = 8V6. 问题五：在一个电阻为5Ω的电路中，电流为3A，求电压是多少？解析：根据欧姆定律，V = R * IV = 5Ω * 3AV = 15V7. 问题六：一个电压为12V的电路中，电阻为6Ω，求电流是多少？解析：根据欧姆定律，V = R * I12V = 6Ω * II = 12V / 6ΩI = 2A8. 问题七：在一个电流为1A的电路中，电压为8V，求电阻是多少？解析：根据欧姆定律，V = R * I8V = R * 1AR = 8V / 1AR = 8Ω9. 问题八：一个电流为0.5A的电路中，电阻为10Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 10Ω * 0.5AV = 5V10. 问题九：在一个电阻为6Ω的电路中，电压为9V，求电流是多少？解析：根据欧姆定律，V = R * I9V = 6Ω * II = 9V / 6ΩI = 1.5A11. 问题十：一个电流为2A的电路中，电阻为8Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 8Ω * 2AV = 16V通过以上10道初三电路问题的解答，我们运用了欧姆定律的公式V = R * I 来求解电路中的电压、电流、电阻的数值。

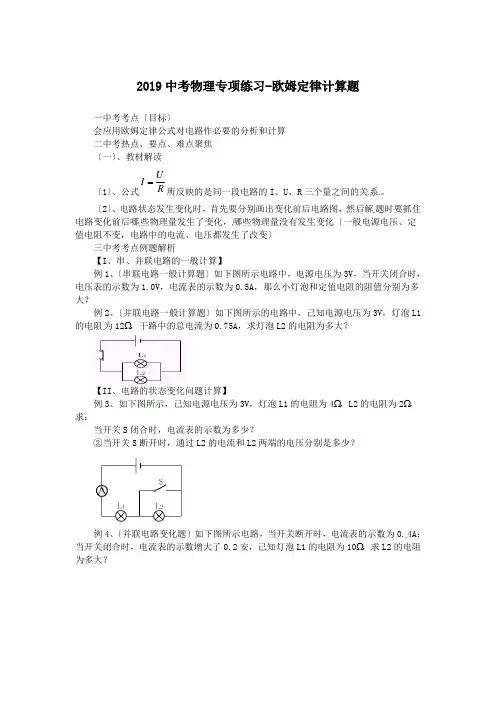

2019中考物理专项练习-欧姆定律计算题一中考考点〔目标〕会应用欧姆定律公式对电路作必要的分析和计算二中考热点、要点、难点聚焦〔一〕、教材解读〔1〕、公式R U I 所反映的是同一段电路的I 、U 、R 三个量之间的关系。

〔2〕、电路状态发生变化时，首先要分别画出变化前后电路图，然后解题时要抓住电路变化前后哪些物理量发生了变化，哪些物理量没有发生变化〔一般电源电压、定值电阻不变，电路中的电流、电压都发生了改变〕三中考考点例题解析【I 、串、并联电路的一般计算】例1、〔串联电路一般计算题〕如下图所示电路中，电源电压为3V ，当开关闭合时，电压表的示数为1.0V ，电流表的示数为0.5A ，那么小灯泡和定值电阻的阻值分别为多大？例2、〔并联电路一般计算题〕如下图所示的电路中，己知电源电压为3V ，灯泡L1的电阻为12Ω，干路中的总电流为0.75A ，求灯泡L2的电阻为多大？【II 、电路的状态变化问题计算】例3、如下图所示，己知电源电压为3V ，灯泡L1的电阻为4Ω，L2的电阻为2Ω，求：当开关S 闭合时，电流表的示数为多少？②当开关S 断开时，通过L2的电流和L2两端的电压分别是多少？例4、〔并联电路变化题〕如下图所示电路，当开关断开时，电流表的示数为0.4A ；当开关闭合时，电流表的示数增大了0.2安，己知灯泡L1的电阻为10Ω，求L2的电阻为多大？例5、〔串并联电路状态变化〕如下图的电路，R＝4Ω，另一个电阻RX和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。

求：电阻RX的阻值。

例6、〔电表保护问题—－－变阻器变化范围〕如右图，电源电压为18V，R2是0～50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求：⑴、R1和变阻器接入电路中部分的电阻是多少。

⑵、如果A表的量程是0～0.6A，V表的量程是0～15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？【IV、其他问题】例7、如下图电路，R0＝10Ω，电源电压不变，当在电路中再随意串联一个R1＝30Ω的电阻时，电流表示数为I1＝0.25A。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。

欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。

开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。

问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。

电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。

闭开关S，电流表示数为0.2A。

求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。

1 欧姆定律练习题
计算题：
1、一个定值电阻两端加6V 电压时，通过它的电流为0.3A ，如果电压增大到18V 时，能否用量程为0～0.6A 的电流表来测量通过它的电流？
2、某定值电阻的阻值是3Ω，通过它的电流是1.2A ，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？
3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V 的干电池相连？
4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的45
，则原来的电阻是多少Ω？
5．把R 1和R 2串联后接在电压是5 V 的电源上，通过R 1的电流强度是0．2 A ，R 2两端的电压是4 V ，，求R 1和R 2 各等于多少？
6．图6-62中灯泡L 1的电阻是6 Ω,L 2的电阻是4 Ω,S 1闭合、S 2断开时,电流表的读数是I 1=0.8A ；S 1断开、S 2闭合时,电流表的读数为I 2=0.5A ．求灯泡L 3 的阻值和电源电压．
答案
三、计算题：
1、120Ω
2、0.5A ，8Ω
3、30Ω，6V
4、5Ω，15V
四、计算题
1、Ω=51R Ω=202R
2、V U 8= Ω=103R
3。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

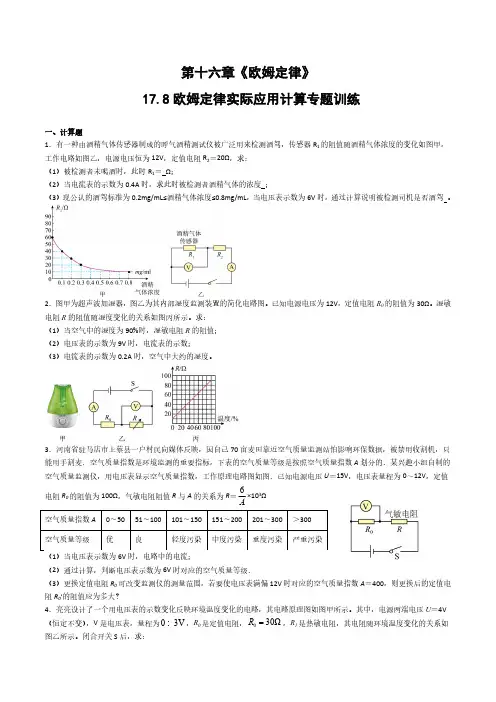

第十六章《欧姆定律》17.8欧姆定律实际应用计算专题训练一、计算题（）现公认的酒驾标准为酒精气体浓度2．图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。

已知电源电压为电阻R的阻值随湿度变化的关系如图丙所示。

求：（1）当空气中的湿度为90%时，湿敏电阻R的阻值；（2）电压表的示数为9V时，电流表的示数；（3）电流表的示数为0.2A时，空气中大约的湿度。

3．河南省驻马店市上蔡县一户村民向媒体反映，因自己70亩麦田靠近空气质量监测站怕影响环保数据，被禁用收割机，只能用手割麦．空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图．已知电源电压电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R＝空气质量指数A0〜5051〜100101〜150151〜200时对应的空气质量指数A＝400，则更换后的定值电．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。

其中，电源两端电压是热敏电阻，其电阻随环境温度变化的关系如5．小巴设计了一个简易体重计，电路如图甲所示。

电源电压系如图乙所示。

电流表量程为0～0.6A ，改装后用于显示被测人体重，踏板重力不计。

求：（1）当没有人测量时，电流表示数为多少A ？（2）当被测人体重为300N 时，R 0两端的电压为多少V ？（3）在电路安全的情况下，能测量的最大质量为多少kg 6．探究实验小组的同学设计了一个呼吸式酒精检测的模拟装置，其电路原理如图。

电源电压保持不变，定值电阻精气体浓度的变化关系图线如图，酒精气体浓度对应的酒驾等级如下表。

酒精气体浓度U 4V P P20P <8．“道路千万条，安全第一条；行车不规范，亲人两行泪．工作电路原理图，电源电压U = 6V ；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示．气体中酒精含量大于0 且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL滑片）对测试仪进行调零，此时电压表示数为U1 = 5V ，调零后求：（1）当电压表示数为U1 = 5V 时，求电流表的示数；（2）当电压表示数为U1 = 5V 时，求R2接入电路中的阻值；I'（3）某次检测中，电流表示数= 0.2A ，请通过计算，判断此驾驶员属于酒驾还是醉驾．9．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一的改变而改变．图甲是用热敏电阻R t测量环境温度的电路，0.6A"字样．R t为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变(1)将此电路放入温度为20℃的环境中，闭合开关=100,此时电流表的读数为0.02A ，求电源电压；(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围(3)此电路能测量的最高环境温度为多少?10．下图为某新型轿车测定油箱内油面高度的电路原理图．其中电源电压恒为量指示表（实质是一只电流表，油量的变化通过电流的变化同步显示出来）系如下表．（g 取 10N/kg ）（（2）若电流表的量程为 0-0.6A ，该油箱加满油时，电流表指针恰好指示最大刻度，求油箱的容积？（（3）为了应对能源危机和环境污染，世界各国纷纷研制用其他能源取代燃油的新型汽车，如果你是汽车设计师，你准备研制用何种能源作为动力的汽车？简要说明理由．11．随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。

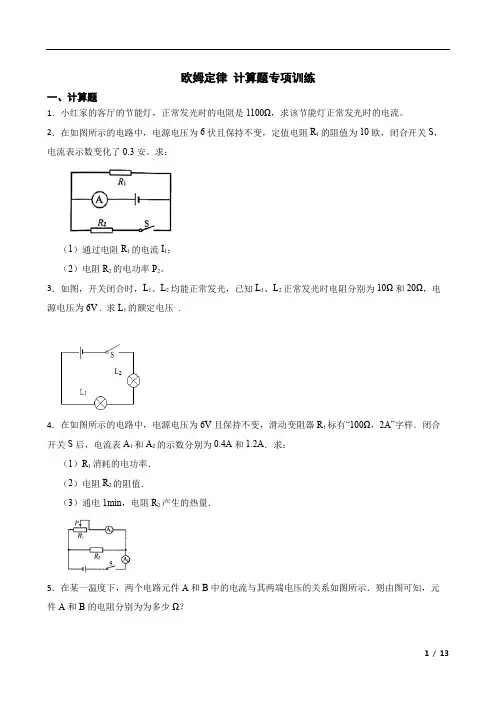

欧姆定律计算题专项训练一、计算题1．小红家的客厅的节能灯，正常发光时的电阻是1100Ω，求该节能灯正常发光时的电流。

2．在如图所示的电路中，电源电压为6伏且保持不变，定值电阻R1的阻值为10欧，闭合开关S，电流表示数变化了0.3安。

求：（1）通过电阻R1的电流I1；（2）电阻R2的电功率P2。

3．如图，开关闭合时，L1、L2均能正常发光，已知L1、L2正常发光时电阻分别为10Ω和20Ω，电源电压为6V . 求L1的额定电压.4．在如图所示的电路中，电源电压为6V且保持不变，滑动变阻器R1标有“100Ω，2A”字样．闭合开关S后，电流表A1和A2的示数分别为0.4A和1.2A．求：（1）R1消耗的电功率．（2）电阻R2的阻值．（3）通电1min，电阻R2产生的热量．5．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A和B的电阻分别为为多少Ω？6．电源电压保持不变，当接电阻为275Ω的灯泡时，电路中的电流为0.8A．如改接电阻为440Ω的电烙铁，电路中的电流变为多大．7．如图所示的电路中电阻R1＝10Ω，R2＝20Ω，电源电压保持不变．当S1闭合、S2断开时电流表示数为I1＝0.5A．求：（1）电压表示数U1；（2）电源电压U；（3）当S1、S2都闭合时，电流表示数I2．8．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（1）电茶壶正常工作1min消耗的电能；（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

9．如图1所示电路中，电源电压恒定，电阻R1=10Ω，滑动变阻器R2标有“40Ω，2A”字样，闭合开关S，滑动变阻器滑片置于最右端时，电压表示数如图2所示，求：（1）此时电流表示数为多少？ （2）求电源电压；（3）小明进行了正确的操作后，将滑动变阻器的滑片向左移动到中点位置，请你参照图2，在图3中画出此时电压表的情况。

（物理）九年级物理欧姆定律题20套(带答案)一、欧姆定律选择题1．在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A. 灯 L1、L2是串联的B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L1两端的电压【答案】B【解析】【解答】根据电路图可以看出灯L1、L2是串联的，A不符合题意；电压表并联在L1两端，测的是灯L1两端的电压，D不符合题意；因为电源电压为3伏，所以电压表的量程应选0~3V，C不符合题意；因为L1、L2发光时的电阻均为5欧，串联在一起，总电阻，根据，电流表的量程应选0~0.6A，B符合题意。

故答案为：B【分析】根据电路中的电源电压和总电阻，利用欧姆定律计算电流的大小.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I大＝1.6A，由I＝可得，R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压U R＝7V，则R0的最小功率：P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意；滑动变阻器的最大阻值：R大＝＝＝35Ω，D符合题意。

欧姆定律计算题专项练习（综合）针对练习：一、有两个灯泡串联在电路中，电路中的电流是安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻；（2）灯泡L2的电阻；（3）灯泡L1和L2两头的电压2：有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两头的电压3：两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为安培，干路总电流为安培，求：一、电源电压二、L2的电阻3、两灯并联后的总电阻4. 有两个灯泡串联在电路中，电路中的电流是安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两头的电压（3）电源电压5. 有两个灯泡串联在电路中，电源电压是12V，灯泡L1两头的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两头的电压（2）电路中的电流（3）两个灯泡的电阻7. 两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为安培，求：1) 干路电流2) 灯泡L2中通过的电流3) 灯泡L1和L2的电阻8. 两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为安培，求：1) 电源电压2) 灯泡L1中通过的电流3) 灯泡L2中通过的电流4) 灯泡L2的电阻一、如下图的电路中，电源电压假设维持不变。

R 1=4Ω，R 3=6Ω。

⑴、若是开关S 1、S 2都断开时，电流表示数为0.6A ，那么电源电压多大？ ⑵、若是开S 1、S 2都闭合时，电流表示数为2A ，那么R 2的阻值是多大？二、如右图示，电源电压U 恒定，当开关S 闭合时，电流表的示数为1.2A ；当开关断开时，电流表的示数是0.4A ，电压表的示数为6V ，那么两个灯泡的电阻别离是多大？3、 如图，R 2阻值60Ω，R 的最大阻值为20Ω，电源电压不变， 求（1）当S 闭合时，P 移至a 端，电流表的示数为0.5A ，的示数为0.3A ，那么电源电压和R 1的阻值各多少？（2）当S 断开，滑片P 从a 端移至b 端，那么电流表、电压表示数转变范围是多少？4、如下图，R 1=10Ω，滑动变阻器R 2的阻值转变范围是0～20Ω。

人教版九年级全一册物理复习：欧姆定律计算专项练习题题型展示：（2017•北京）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U。

方法指导：解决此类型试题时首先需注意欧姆定律使用时的同一性和同时性，其次要善于与串、并联电路的电流、电压的规律相结合．技能巩固：1．（2017•北京）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U。

2．（2020•静安区一模）在如图所示的电路中，电源电压为6伏，电阻R1为5欧。

闭合开关S时，电流表A的示数为2.0安，求：①电流表A1的示数I1。

②通过电阻R2的电流I2。

3．（2020•奉贤区一模）如图所示，电源电压保持不变，电阻R1的阻值为5欧，R 2的阻值为20欧，闭合开关后R1两端的电压为2伏。

求：（1）通过电阻R1的电流I1。

（2）电路的总电阻R。

4．（2019秋•朝阳区期末）如图所示，电阻R1为10Ω，电源两端电压为6V．闭合开关S，当滑动变阻器R的滑片P移动到某位置时电流表示数为0.1A，求此时：（1）电阻R1两端的电压；（2）滑动变阻器R接入电路的阻值。

5．（2019秋•丰台区期末）图所示的电路中，电源两端电压保持不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：（1）电源电压；（2）电阻R2的阻值。

6．（2020•北京二模）如图所示的电路中，已知电阻R2的阻值为20Ω，假定电源电压保持不变。

只闭合开关S时电流表的示数为0.15A，开关S和S1均闭合时电流表的示数为0.21A。

（1）求电源电压的大小；（2）求电阻R1的阻值。

7．（2019秋•巴南区期中）如图所示的电路，已知电阻R2＝20Ω，当闭合开关S 后，电压表示数为4V，电流表示数为0.4A。

2019-2020 学年九年级物理《欧姆定律》计算题新人教版1、如右图所示，电源电压保持不变，R＝ 15 欧，若在电路中再串通一个阻值为 60 欧的电阻，电流表的示数为 0.2 安。

要使电流表的示数增大为 1.2 安，需在图中怎样连接电阻 ?阻值为多大 ?2、以以下图的电路中，A、B 两点间的电压是6V，电阻 R1=4Ω，电阻 R1两端的电压是2V，求： R1中的电流强度和电阻R2。

3、以以下图的电路中 R1=5Ω，当开关 S 闭合时， I=0.6A I1=0.4A ，求 R2的电阻值。

4、以以下图的电路中，电流表示数为 0.3A ，电阻R1=40Ω，R2=60Ω，求：干路电流 I 。

5、以以下图的电路中，电源电压若保持不变。

R1=4Ω，R3 =6Ω。

⑴、若是开关S1、S2都断开时，电流表示数为 0.6A ，那么电源电压多大？⑵、若是开S1、 S2都闭合时，电流表示数为 2A，那么 R2的阻值是多大？6、如图示的电路中，电源电压为 6V，且保持不变，电阻 R1、R2、R3的阻值分别为 8Ω、 4Ω、12Ω。

求：⑴、若是开关 S1、S2都断开时，电流表电压表的示数是多大？⑵、若是开关S1、 S2都闭合时，电流表的示数是多大？7、有一电阻为 20Ω的电灯，在正常工作时它两端的电压为 10V。

但是我们手边现有的电源电压是 12V，要把电灯接在这个电源上，需要给它串通一个多大的电阻？8、以以下图， R1=10Ω，滑动变阻器 R2的阻值变化范围是0~20Ω。

当滑片 P 移至 R2的最左端时，电流表示数为 0.6A 。

当滑片 P 移至 R2的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、 0.2A 。

求：⑴、电阻R1两端的电压；⑵、当搬动滑动变阻器的滑片后电流表的示数如右以下图所示，求这时滑动变阻器接入电路的电阻。

第十七章欧姆定律一、选择题1．（2019·泸州）如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）。

A.电流表示数变大，两端的电压变大；B.电压表示数与电流表示数的比值不变；C.通过的最大电流为；D.在电路中的最小电阻值为2.（2018•攀枝花）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）。

A．1：3 B．3：1 C．3：4 D．4：33.（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）。

A．若滑片P向左移，电流表的示数变小；B．电压表与电流表的比值不变；C．滑动变阻器允许的调节范围是2.5Ω～50Ω；D．电流表的变化范围是0.3A～0.6A4．(2018·遵义)如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。

如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。

则定值电阻R1与电源电压U的大小分别为（）。

A．5Ω 30V B．5Ω 2.5V C．10Ω 20V D．10Ω 10V5.（2019·达州）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V。

电压表的示数与滑动变阻器R2的关系如图乙所示。

则下列结果正确的是（）。

A．电源电压为20V；B．R1的阻值为5Ω；C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω；D．开关S闭合后电路消耗的最小功率为14.4W二、填空题6.（2018·龙东）两个电路元件A和B中的电流与其两端电压的关系如图所示。

2019-2020 年初三物理电学讲堂练习（欧姆定律计算题）含参照答案1．如图 1 所示，电源电压为12V 保持不变。

当滑动变阻器的滑片P 从变阻器中点滑到 B 端时，电流表前后示数之比为 I : I 8 : 5 ，求滑动变阻器两头最大电压值是多少。

图 12．如图 2 所示， R2＝60Ω，R是最大阻值为20Ω的滑动变阻器，电源电压 U 恒定不变。

（ 1）当开关 S 闭合、 P 置 a 端时，电流表 A 的示数为 0.5A ，A1的示数为 0.3A ，求：电源电压 U 的值， R1的电阻值。

（ 2）当开关 S 断开，滑动变阻器的滑片从 a 端挪动到 b 端时，求：电流表 A、电压表 V 的示数变化范围。

图 23．如图 3 甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯 L 的电阻保持不变 . 当 S1、S2均闭合且滑片滑到 b 端时，电流表 A1、A2的示数分别为如图 3 乙、丙所示；当 S1、S2均断开且滑片 P 置于变阻器的中点时，电流表 A1的示数为 0. 4A，求： (1)电源的电压 .22(2)R2的电阻 .R SA2(3)灯 L 的电阻 .Pa R1b S1A1甲12123030A0A乙丙图 3.4．如图4 所示的电路中，电灯L 的阻值为12Ω，电源电压为8V 且保持不变。

求：当定值电阻 R 和滑动变阻器 R W的最大阻值各是多少时，才能使变阻器的滑片 P 不论在什么地点上，电压表的示数在 3V 到 6V 的范围内变化？VA L RR W U = 8V图 45．如图 5 所示，电源电压保持不变，R=20Ω，电流表的量程为 0～0.6A ，电压表的量程为 0～15V。

当挪动滑片 P，使滑动变阻器连入电路的电阻为 16Ω时，电流表的示数为 0.5A ；当挪动滑片 P，使滑动变阻器连入电路的电阻为R6a b时，电压表的示数为 10V。

求：（ 1）电源电压；V （2）滑动变阻器 R ab的最大阻值；（3）为了保护电流表和电压表，a P b 的阻值取R变阻器允许A值范围。
