下载文档原格式
常用不锈钢种化学成分及性能对照SUS304(不銹鋼)：用途最多之不銹鋼種，因含有 Ni 故比 Cr 鋼較富耐蝕性耐熱性，且具低溫強度，故機械特性非常好，加工硬化性非常大，加熱處理不硬化，非磁性，強度佳，較沒彈性，常使用厚度 0.4T ~ 1.0T之間。
故目前在Notebook常被廣泛運用在需結構強度之Bracket ,運用上必須指定級數,以期達到設計之需求.一般最好取3/4H為宜.若是須引伸抽型,若運用於LCD bracket ,一般最好取1/2H為宜. 參考價格: 98NT$/Kg --0.5T , 130NT$/Kg--0.3T ,195NT$/Kg--0.2T .SUS301(不銹鋼)：Cr (鉻) 成分比 SUS304 低，耐蝕性較差，但冷間加工能得到非常高度的拉加及硬度，其特性用途廣大，因彈性佳，故目前在Notebook常被廣泛運用在防EMI上，做彈性接觸部份，但常用厚度在 0.4T ~ 0.07T 之間。
運用上必須指定級數,以期達到設計之需求(例如彈力,強度).並須注意301材料有金屬結晶性方向性,越高級數者越是硬且脆,若成型上不注意,易造成隅角及側壁裂紋. 參考價格: 142NT$/Kg --0.5T , 183NT$/Kg--0.3T , 180NT$/Kg--0.2T . 285NT$/Kg --0.1T .SUS 301 與 SUS 304 材質硬度比較SUS 301 H 材質硬度硬度硬度硬度SUS 301 H HV 480°±20° SUS 304 H HV380°±20° SUS 430 HV 200°SUS 301 3/4H HV 380°±20° SUS 304 3/4H HV300°±20°SUS 301 1/2H HV 300°±20° SUS 304 1/2H HV260°±20° SUS304 HV200°±20°材質性能SUS 301 : 適合用彈性用途,含碳量高,硬度高,不易彈性疲乏.延展性不好,不易抽伸.SUS 304 : 不適合用彈性用途,含碳量低硬度低(軟).SUS 430 : 材料含雜質較多(不純),導致硬度不穩定.備註:1.若兩著硬度接近如(SUS 301 3/4H跟SUS304 H) 雖然硬度相同,但是用在彈性的產品上SUS 304 H 較易產生彈性疲乏.2.材料厚度影響硬度公差(越厚公差越大).二. 不锈钢抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。
不锈钢牌号⼀览表1Cr18Ni9Ti不锈钢1Cr18Ni9Ti就是普通的不锈钢。
⼀、化学成分C：<=0.12 %Cr：17-19 %Ni：8-11 %Ti：5*（C%-0.02）-0.8 %⼆、机械性能抗拉强度σb(MN/m2) >=550屈服强度σs(MN/m2) >=200伸长率δ5（%）〉=40收缩率ψ（%）〉=55我国的1Cr18Ni9Ti相当于美国AISI321,0Cr18Ni9相当于AISI304，1Cr18Ni9相当于302，0Cr18Ni12Mo2Ti相当于AISI316如果⽤于700℃的⾼温，1Cr18Ni9Ti 应该是可以胜任的，因为它既是奥⽒体不锈钢，⼜是应⽤很⼴泛的奥⽒体热强钢，不过最好不要超过750℃，其热处理为固溶处理，即加热⾄1000℃以上，保温⼀定时间后⽔淬，再采⽤⾼于使⽤温度60~100℃做时效。
三、与0Cr18Ni9的区别两者的含碳量不⼀样，1Cr18Ni9Ti⾼。
铬、镍的含量⼀样，分别是18%和9%。
这样的话，由于0Cr18Ni9含碳量低，强度较1Cr18Ni9Ti 低，耐腐蚀性⽐1Cr18Ni9Ti好。
但是由于1Cr18Ni9Ti含有抗晶界腐蚀的钛，因此可以通过热处理提⾼它的抗晶界腐蚀能⼒。
常温常态下可以代⽤。
焊丝的选⽤| [<<][>>]１实芯焊丝的选⽤(1)埋弧焊焊丝埋弧焊时焊剂对焊缝⾦属起保护和冶⾦处理作⽤，焊丝主要作为填充⾦属，同时向焊缝添加合⾦元素，并参与冶⾦反应。
1）低碳钢和低合⾦钢⽤焊丝低碳钢和低合⾦钢埋弧焊常⽤焊丝有如下三类。
A、低锰焊丝（如H08A）：常配合⾼锰焊剂⽤于低碳钢及强度较低的低合⾦钢焊接。
B、中锰焊丝（如H08MnA,H10MnS）：主要⽤于低合⾦钢焊接，也可配合低锰焊剂⽤于低碳钢焊接。
C、⾼锰焊丝（如H10Mn2 H08Mn2Si）：⽤于低合⾦钢焊接2）⾼强钢⽤丝这类焊丝含Mn1%以上，含Mo0.3%~0.8%，如H08MnMoA、H08 Mn2MoA，⽤于强度较⾼的低合⾦⾼强钢焊接。
不锈钢牌号分组：200 系列—铬-镍-锰奥氏体不锈钢 300 系列—铬-镍奥氏体不锈钢型号 301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于 304不锈钢。
型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
型号 303—通过添加少量的硫、磷使其较304更易切削加工。
型号 304—通用型号；即18/8不锈钢。
GB牌号为0Cr18Ni9。
型号 309—较之304有更好的耐温性。
型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之 304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1] 型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。
400 系列—铁素体和马氏体不锈钢型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
型号 416—添加了硫改善了材料的加工性能。
型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。
良好的成型性，但耐温性和抗腐蚀性要差。
型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到 58HRC，属于最硬的不锈钢之列。
最常见的应用例子就是“剃须刀片”。
常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。
不锈钢成分含量对照表1. 引言不锈钢是一种具有耐腐蚀性能的合金材料，广泛应用于工业领域和日常生活中。
其抗腐蚀性能主要由其成分组成决定。
本文将为大家介绍不同不锈钢材料中常见的成分含量对照表。
2. 不锈钢成分含量对照表以下是不同不锈钢材料中常见的成分含量对照表：序号不锈钢牌号C（碳）含量Si（硅）含量Mn（锰）含量P（磷）含量S（硫）含量Cr（铬）含量Ni（镍）含量Mo（钼）含量1 304 ≤0.08≤1.00≤2.00≤0.045≤0.03018-20 8-10 -2 316 ≤0.08≤1.00≤2.00≤0.045≤0.03016-18 10-14 2-33 430 ≤0.12≤0.75≤1.00≤0.040≤0.03016-18 - -4 201 ≤0.15≤1.00 5.5-7.5 ≤0.060≤0.03016-18 3.5-5.5 -5 904L ≤0.02≤1.00≤2.00≤0.045≤0.03519-23 23-28 4-56 2205 ≤0.03≤1.00≤2.00≤0.030≤0.02021-23 4.5-6.5 2.5-3.53. 不锈钢成分含量详解3.1 不锈钢牌号不锈钢材料按照其成分和性能分为不同的牌号，常用的包括304、316、430、201、904L和2205等。
3.2 成分含量说明•C（碳）：碳是不锈钢中的主要合金元素之一。
合适的碳含量可以提高强度和耐腐蚀性能。
•Si（硅）：硅在不锈钢中起到增强强度、耐腐蚀性和抗疲劳性能的作用。
•Mn（锰）：锰可以提高不锈钢的硬度和强度，并改善加工性能和耐蚀性。
•P（磷）：过高的磷含量会导致不锈钢的脆性增加，降低其冲击韧性和延展性。
•S（硫）：硫会降低不锈钢的腐蚀抵抗性和加工性能，高硫含量的不锈钢易产生热裂纹。
•Cr（铬）：铬是不锈钢的主要合金元素之一，可以提供耐腐蚀性。
•Ni（镍）：镍可以提高不锈钢的耐腐蚀性和耐高温性能，同时增加强度和塑性。
SUS304L与SUS304特性及化学成分含碳量不一样。
SUS304L具备SUS304所有特性；耐腐蚀性和耐热性优良；焊接后或消除应力后，亦能保持良好耐腐蚀性；深冲性，抛光性优良。
应用于抗晶间耐腐蚀性高的化学、煤炭、石油环境中的器械和设备；露天装饰材料、耐热零件及热处理有困难的零件。
SUS304L含碳量≤0.03SUS304是奥氏体基本钢种，用途最为广泛.耐腐蚀性和耐热性优良；低温强度和机械性能优良；单相奥氏体组织，无热处理硬化现象(无磁性，使用温度-196至-800℃)。
SUS304含碳≤0.08东莞伟鑫不锈钢材料有限公司是一家批发兼零售的企业公司，专业经营各种进口、国产一级品牌的精密环保不锈钢带（卷带、卷料、带材）、不锈钢棒（六角棒、方棒、易车棒、研磨棒）、不锈钢线（螺丝线、弹簧线、车轴线、全软线）、不锈钢管（无缝管、装饰管、工业管）、不锈钢板（不锈钢中厚板、不锈钢卷板、不锈钢8K板）本公司始终秉承“高品质满足高要求”的经营宗旨，坚持“完美品质值得信赖”的企业发展理念同时以快捷、高效和完善的售后服务结合与客户共命运的“供应链式”营销，以专业的角度，协助客户选择最合适的不锈钢材料，有效的降低了生产成本，提高了市场竞争力。
赢得了广大用户的赞誉，建立了长期稳定的不锈钢材料供应关系。
产品符合中国GB，美国ASTM、日本JIS等规范，所有出厂产品都有RoHS指令的SGS报告和材质证明。
主要品牌有：新日铁、JFE、住友、宝钢、浦项、象牌、日钢、太钢、张浦、联众、克虏伯等。
不锈钢带材规格：宽度4mm～1550mm 厚度0.025mm～4mm材质：SUS201、202、301、304、304L、316、316L、310、310S、420、430表面：2B、BA、8K镜面，拉丝不锈钢棒材规格：Ф2mm～Ф280mm材质：SUS202、301、303、303F、304、304L、316、316L、310、310S、321不锈钢线材规格：Ф0.02mm～Ф12mm材质：SUS202、304、304HC、302、302HQ、316、316L、316Ti、310、310S、420、430等不锈钢六角棒规格：H2mm～H90mm材质：SUS202、303、303F、304、304L、316、316F、316L、310、310S、321不锈钢板材规格：0.4mm～80mm材质：SUS201、202、301、303、304、304L、316、316L等。

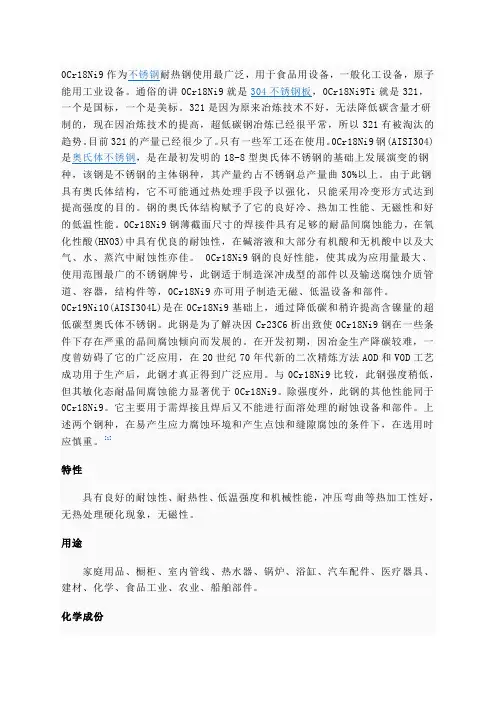

0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。
通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。
321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。
目前321的产量已经很少了。
只有一些军工还在使用。
0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。
由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。
钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。
0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。
0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。
0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。
此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。
在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。
与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。
除强度外，此钢的其他性能同于0Cr18Ni9。
它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。
上述两个钢种，在易产生应力腐蚀环境和产生点蚀和缝隙腐蚀的条件下，在选用时应慎重。
