数控机床上下料机械手设计

数控机床机械手上下料设计近年来，全球制造业的竞争越来越激烈，如何提高生产效率、降低成本便成为制造业关注的焦点。

而数控机床作为其中的重要组成部分，已经成为生产制造的主力工具。

而数控机床机械手上下料设计就是其中的一个重要环节。

下面将从技术、市场等方面对数控机床机械手上下料设计进行详细探讨。

一、技术分析1、数控机床机械手简介数控机床机械手是一种智能化的控制系统，具有先进的传输技术和高效的控制系统，可以实现自动化控制，实现特定生产需要。

数控机床机械手一般由机械臂、夹具和控制系统组成。

2、数控机床机械手上下料设计优势数控机床机械手上下料设计不仅提高了生产效率，减少了人工成本，同时也提升了成品质量，消除了人为因素对质量的影响。

3、数控机床机械手上下料设计应用范围数控机床机械手上下料设计主要应用于制造行业，以及需要高精度加工的领域。

比如，汽车、电子、机械、医疗、航空等领域。

同时，这种设计也适用于大规模连续生产、批量生产的企业。

二、市场分析随着国内制造业对自动化生产的不断追求，智能制造已逐渐成为未来制造业的发展方向。

截至2019年，我国数控机床行业年产值近千亿元，其中数控机床机械手应用广泛，占据了整个市场的重要地位。

据最新数据显示，目前全球机械手市场规模已经超过了50亿美元，未来5年内预计将达到70亿美元，市场需求增长迅猛，可见数控机床机械手上下料设计的未来市场前景良好。

三、设计方案在进行数控机床机械手上下料设计时，应该结合实际生产情况，以实现生产效率、产品质量、生产成本等综合考虑。

下面列出以下设计方案：1、机械手运动设定根据需要加工的工件，制定机械手的运动路线，例如加工不规则工件时，机械手应该根据不同的形状自动控制其运动。

2、工件夹具设计对于各种形状的工件，设计不同的夹具来固定工件，以便机械手顺利上下料，在夹具安装单元中应设计相应的传感器和制动器。

3、自动调整功能由于不同工件的尺寸不同，需要自动调整夹具的升降高度，不同工件铺设位置也会影响机械手的工作效率，因此需要设计自监测功能，通过传感器等接口信息实现自适应调整。

161中国设备工程Engineer ing hina C P l ant中国设备工程 2017.08 （上）1 数控机床上下料机械手发展意义首先，上下料机械手是数控机床科学化、模块化和可重构化项目发展的前提条件，能够对数据进行有效的分析和进行综合处理。

其次，数控机床上下料机械手是一种现代化的操作手段，它主要是PC 机开放型控制器的运维方向，可以有效的提高机床整体的操作效率和水平。

同时，它具有较强的集成性，能够加强系统安全性能的管理和控制，从而达到最优效果。

另外，可以对数据进行整合，实现机床的网络化和标准化控制。

最后，数控机床上下料机械手设备中的传感器在整体设备中发挥着重要的作用，使得相对应的速度参数得到了不断的优化，而在焊接和装配方向能够实现集中处理和综合管理控制，更加提升了设备的仿真效果和动态运行的优化。

2 机械手的主要优势和运用数控机床上下料机械手具有很多优势，在机械运行中起到关键的作用。

机械手在实施过程中，具有较快的速度，工作效率高，具有很强的负载能力。

同时，在进行移位时，也具有很好的精准性，在很大程度上减低了故障发生率，其优势非常明显。

当前，机械手已经得到了广泛的应用，特别在DK050机床上的成功应用，大大提高了数控机床的工作效率，也是数控机床柔性输送方面的巨大创新。

随着制造业的快速发展，机械手将会得到不断的完善和发展，并更加广泛的应用到制造业中，在最短的时间内创造出最大的工作效率，有利于企业获得更多的经济效益。

3 上下机械手手爪架构的流程设计数控机床上下料机械手存在多种类型，在实际操作中，必须根据数控机床实际作业和装置情况进行严格选择，针对不同的操作要求，选择与之相适应的机械手。

最为常见的机械手包括三种，分别为测量式手抓，搬用式手抓和加工式手抓，这几种机械手存在很多差异，也有自己相应的用途。

在机械式手抓设计和使用中必须符合每种样式具体的使用要求，遵循相应的原则进行施工，在符合它运转和作用具体要求下进行合理的设计和开发，如图1。

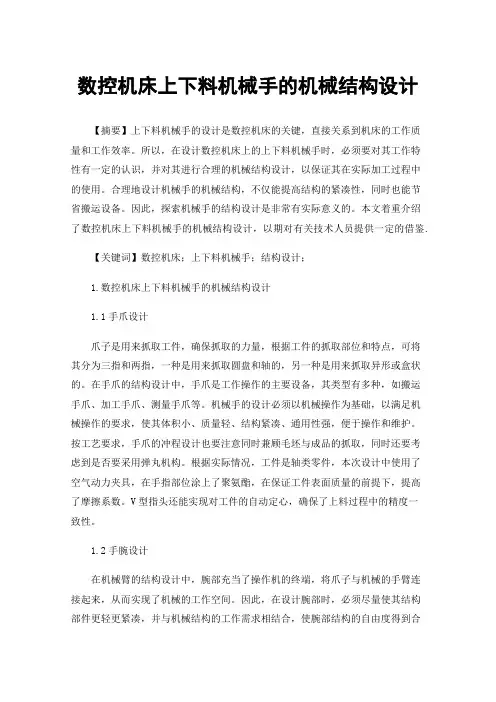

数控机床上下料机械手的机械结构设计【摘要】上下料机械手的设计是数控机床的关键，直接关系到机床的工作质量和工作效率。

所以，在设计数控机床上的上下料机械手时，必须要对其工作特性有一定的认识，并对其进行合理的机械结构设计，以保证其在实际加工过程中的使用。

合理地设计机械手的机械结构，不仅能提高结构的紧凑性，同时也能节省搬运设备。

因此，探索机械手的结构设计是非常有实际意义的。

本文着重介绍了数控机床上下料机械手的机械结构设计，以期对有关技术人员提供一定的借鉴.【关键词】数控机床；上下料机械手；结构设计；1.数控机床上下料机械手的机械结构设计1.1手爪设计爪子是用来抓取工件，确保抓取的力量，根据工件的抓取部位和特点，可将其分为三指和两指，一种是用来抓取圆盘和轴的，另一种是用来抓取异形或盒状的。

在手爪的结构设计中，手爪是工作操作的主要设备，其类型有多种，如搬运手爪、加工手爪、测量手爪等。

机械手的设计必须以机械操作为基础，以满足机械操作的要求，使其体积小、质量轻、结构紧凑、通用性强，便于操作和维护。

按工艺要求，手爪的冲程设计也要注意同时兼顾毛坯与成品的抓取，同时还要考虑到是否要采用弹丸机构。

根据实际情况，工件是轴类零件，本次设计中使用了空气动力夹具，在手指部位涂上了聚氨酯，在保证工件表面质量的前提下，提高了摩擦系数。

V型指头还能实现对工件的自动定心，确保了上料过程中的精度一致性。

1.2手腕设计在机械臂的结构设计中，腕部充当了操作机的终端，将爪子与机械的手臂连接起来，从而实现了机械的工作空间。

因此，在设计腕部时，必须尽量使其结构部件更轻更紧凑，并与机械结构的工作需求相结合，使腕部结构的自由度得到合理的设计。

腕部连接两只爪，分别进行下料和上料，节约换料时间。

腕部设有减震装置，并设有硬限位，可有效防止因超限引起的机械损伤。

在分析上、下料操作时，应充分考虑到数控机床的加工方式，以保证系统的设计要求为前提，提高总体的安全性，减少机械臂的控制难度，简化机械结构，在不增加自由度的情况下，根据这三个自由度，就可以完成对机床的下料。

数控机床上下料机械手设计前言随着工业的不断发展和升级，机械制造产业已经成为了各国经济发展不可或缺的重要组成部分。

数控机床则是机械制造产业中的重要设备之一。

而数控机床上下料机械手，作为数控机床的附属设备，它的功能是在机床的输入、输出端之间自动输送加工件，减少了人力，提高了加工效率，为制造行业带来了极大的便利和效益。

本文将介绍数控机床上下料机械手的设计过程。

设计思路首先，在设计机械手之前，我们需要了解机械手的结构和工作原理。

1.机械手结构数控机床上下料机械手的结构一般分为机械手臂、机械手控制系统、夹手器、传感器和运动轴等主要部分。

其中，机械手臂是机械手的核心部件，它的结构一般采用铝合金或者碳纤维材料制作，具有较高的强度和刚度，能够承受较大的载荷；机械手控制系统则是机械手的智能核心，能够根据预设的程序进行自动化控制；夹手器则是机械手的末端执行器，用于夹持加工件；传感器则可以对加工件的位置、形状等进行检测和反馈；而运动轴则是机械手的实际运动部分，能够实现机械手的动作。

2.机械手工作原理数控机床上下料机械手的工作原理是通过控制机械手臂的运动轴和夹手器的打开、关闭，来实现机械手夹取、放置加工件的过程。

在机械手的控制系统中，我们可以预设机械手的运动轨迹和夹手器的运动规律，当接收到工艺指令后，机械手会按照预设的程序自动地执行加工件的夹取和放置操作。

在了解了机械手的结构和工作原理之后，我们可以开始设计机械手的具体实现方案。

设计方案1.机械手臂结构设计机械手臂的结构设计是机械手整体设计中的核心环节之一。

在设计机械手臂时，我们需要考虑以下几个方面：•材料的选择。

由于机械手臂需要具备较强的承载能力和刚度，因此在材料的选择上，我们可以考虑采用铝合金或者碳纤维等高强度材料，来满足机械手的结构要求。

•结构的设计。

机械手臂的结构设计需要采用工程力学理论，考虑机械手的承重和刚度等因素。

在结构设计中，需要确定机械手臂的长度、形状和悬挂方式等关键参数，保证机械手的稳定运行和准确夹取加工件的能力。

数控车床自动上下料机械手结构设计摘要：本课题针对于数控车床而设计了结构圆柱坐标型的自动上下料机械手，通过对机械手的传动机构，驱动系统、液压系统以及控制系统进行了理论分析和计算。

同时对机械手整体结构进行了详细的设计，主要包括机械手的机身机座，机械手手臂，机械手手爪等部分。

并分析了数控车床自动上下料机械手的操作流程，主要采用液压缸、步进电机等元件实现机械手的运动部分。

关键词：数控车床；机械手；传动机构:液压系统；驱动系统1、数控车床自动上下料机械手的设计方案1.1机械手结构的设计工业机器人的结构形式主要包括直角坐标型机器人、圆柱坐标型机器人、球坐标型机器人、关节型坐标机器人四种。

其对应的特点如表1。

表1工业机器人结构类型球坐标型机器人两个回抬运动以及一个直线运动结构简单.造价成本较低、精度较差搬运机器人关节型机器人三个回转运动动作灵活、结构疑凌焊接机器人、喷漆机器人、搬运1.2数控车床自动上下料机械手手部设计1.2.1机械手手部的设计要求本课题机械手手爪开闭范围需够大。

在机械手工作时，其中一个手爪张开夹紧角度的最大变化量为开闭范围。

手爪开闭范围的要求与工件的形状以及尺寸等因素都有关联。

通常情况下，机械手手爪的开闭范围越大越好。

1.2.2手爪结构的采用方案结合具体的工作要求，综上所述，本课题采用的是齿轮齿条式。

通过活塞往返带动齿条完成手爪张开或夹紧的动作。

1.3数控车床自动上下料机械手腕部设计机械手手腕主要功能是可以使被夹持工件的方位产生变化，此时机械手手腕需做回转运动，即只存在一个回转自由度。

结合本课题，本设计手腕不加自由度以便于机械手结构简单，操作简单。

1.4数控车床自动上下料机械手手臂设计考虑到操纵器在工作中的稳定性和安全性，将两个平行的导向杆添加到该对象的水平框架中，使其与运动活塞杆截面形成等腰三角形结构，以保证其结构更加稳定牢靠。

垂直手臂添加四个导杆其截面为正四边形，每个导杆都选用空心结构以保证机械手整体重量。

数控机床上下料机械手设计2.3机械手手腕结构的设计机械手手腕是机械手操作机的最末端，与手爪相连接，它与机械手手臂配合，使手爪在空间运动，完成所需要的作业动作。

2.3.1手腕结构的设计要求１、由于手腕安装在机械手末端，因此要求手腕设计应尽量小巧轻盈，结构紧凑。

２、根据作业需要，设计机械手手腕的自由度。

一般情况下，自由度数目愈多，腕部的灵活性愈高，对对作业的适应能力也愈强。

但自由度的增加，必然使腕部结构更复杂，控制更困难，成本也会相应增加。

因此，手腕的自由度数，应根据实际作业要求来确定。

３、为实现腕部的通用性，要求有标准的连接法兰，以便于和不同的机械手手爪进行连接。

４、为保证工作时力的传递和运动的连贯，腕部结构要有足够的强度和刚度。

５、要设有可靠的传动间隙调整机构，以减小空回间隙，提高传动精度。

６、手腕各关节轴转动要有限位开关，并设置硬限位，以防止超限造成机械损坏。

2.3.2具体设计方案通过对数控机床上下料作业的具体分析，考虑数控机床加工的具体形式及对机械手上下料作业时的具体要求，在满足系统工艺要求的前提下提高安全和可靠性，为使机械手的结构尽量简单，降低控制的难度，本设计手腕不增加自由度，实践证明这是完全能满足作业要求的，3个自由度来实现机床的上下料完全足够。

具体的手腕（手臂手爪联结梁）结构见图2-4。

2.4机械手手臂结构的设计2.4.1手臂结构的设计要求机械手的手臂在工作时，要承受一定的载荷，且其运动本身具有一定的速度，因此，机械手手臂的设计需要遵循以下设计要求：１、工作空间的形状和大小与机械手手臂的长度，手臂关节的转动范围有密切的关系，因此手臂尺寸设计应合理，一般满足其工作空间即可。

２、为了提高机械手的运动速度与控制精度，应在保证机械手手臂有足够强度和刚度的条件下，尽可能在结构上、材料上设法减轻手臂的重量。

３、应尽可能使机械手手臂各关节轴相互平行；相互垂直的轴应尽可能相交于一点，这样可以使机械手运动学正逆运算简化，有利于机械手的控制。

机床上下料机械手的毕业设计毕业设计的主要目的是设计一个具有高效、安全、可靠的机床上下料机械手，能够满足工业生产中对于上下料操作的需求，提高生产效率和产品质量。

首先，设计要考虑机械手的结构和动力系统。

机械手的结构应该具有一定的刚性和稳定性，以保证在高速运动和负载条件下的运动精度和稳定性。

动力系统可以选择液压、气动或电动驱动方式，根据实际需求选择合适的驱动方式。

同时，也要考虑机械手的可重复定位精度和工作速度等指标的要求。

其次，设计要考虑机械手的控制系统。

控制系统一般由控制器、传感器和执行器等组成，可以选择PLC控制器或者控制卡进行控制。

传感器主要用于机械手的位置、力量和速度等参数的检测，以保证机械手的安全运行。

执行器则是实现机械手的运动控制和操作功能的关键部件。

另外，设计要考虑机械手的安全保护措施。

在机械手的设计中应该考虑到安全措施，如限位开关、急停开关和保护罩等，以确保操作人员的安全。

此外，设计要考虑机械手的编程和操作控制。

机械手的编程可以使用编程语言或者图形化编程工具进行，根据工厂的实际需求对机械手进行编程，实现自动化的上下料操作。

操作控制方面可以选择人机界面进行操作，使操作更加简便易行。

最后，需要对设计的机械手进行仿真和实验验证。

通过模拟仿真和实验验证，可以检验设计的机械手是否满足预期的要求，并进行相应的调整和改进。

综上所述，机床上下料机械手的毕业设计需要考虑到结构和动力系统、控制系统、安全保护措施、编程和操作控制等方面的考虑，同时还需要进行仿真和实验验证。

通过设计和实验验证，可以得到一个高效、安全、可靠的机床上下料机械手，提高生产效率和产品质量。

数控车床自动上下料机械手结构设计首先，在设计机械手的结构时，需要考虑机械手的运动自由度。

通常情况下，机械手需要具备至少4个自由度，包括水平滑台运动、垂直滑台运动、夹具旋转和夹具开合等运动。

这样可以保证机械手可以在不同方向上进行运动，以满足不同工件的上下料需求。

其次，机械手的运动方式也需要进行合理的设计。

常见的机械手运动方式有直线运动和旋转运动。

在数控车床自动上下料机械手中，通常选择导轨和丝杠组合的方式实现机械手的水平滑台和垂直滑台运动，以保证稳定性和精度。

夹具的旋转可以通过电机和减速机组合实现，使夹具可以在水平方向上进行旋转。

夹具的开合则可以通过气动或液压系统来实现，以提高开合速度和准确度。

再次，机械手的控制系统需要具备高效、稳定和智能化的特点。

控制系统需要能够准确地控制机械手的运动，以达到预定的上下料速度和精度。

同时，控制系统还需要具备自动化和智能化的功能，可以根据生产需求进行灵活的调整和优化。

使用传感器和编码器等设备对机械手的运动状态进行实时监测和反馈，以实现闭环控制，提高机械手的稳定性和精度。

最后，机械手的安全性也是设计中需要考虑的重要因素。

机械手在工作过程中需要与操作人员和其他设备进行安全隔离，防止意外伤害的发生。

同时，机械手还需要具备急停、紧急停机和故障诊断等安全保护功能，以保障操作人员和设备的安全。

综上所述，数控车床自动上下料机械手的结构设计需要兼顾高效、稳定、安全和智能化的要求。

只有具备合理的运动自由度和方式、高效稳定的控制系统以及安全可靠的保护措施，才能有效提高生产效率和产品质量，满足企业的生产需求。
