pdm产品数据管理-PDMS基础 精品
- 格式：doc
- 大小：783.88 KB
- 文档页数：15
下载文档原格式
合集下载

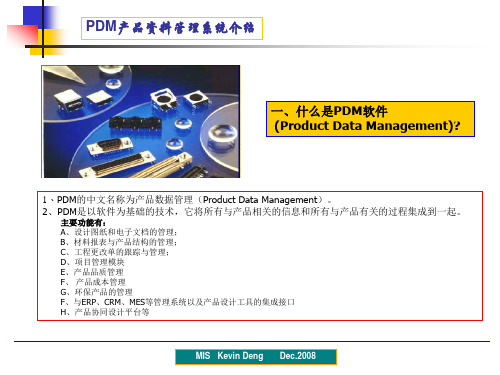

PDM产品资料管理系统介绍
MIS Kevin Deng
Dec.2008
PDM产品资料管理系统介绍
PDM产品数据管理平台展示情况：
PDM是管理所有与产品相关的信息和过程的技术；与产品相关的信息， 即描述产品的各种信息，包括零部件信息、结构配置、文件、CAD档案、审 批信息等；与产品相关的所有过程，即对这些过程的定义与管理，包括信息 的审批和发放
•图文档管理归范
所有数据资料准确、使知识沉淀。
•审批记录规范
对所有参与审批（图纸、文档、PR等）均有记录，可以达到反查功能，达到权责明确，不会引起相互推卸责任。
•项目开支费用管理
供管理层决策参考
MIS Kevin Deng
Dec.2008
PDM产品资料管理系统介绍
PDM软件就是建置企业集中管理知识平台
MIS Kevin Deng
Dec.2008
PDM产品资料管理系统介绍
一：安费诺东亚项目开发流程图 Stamping 五金件加工 Molding 塑胶件加工 Tools 备件加工
RD
ME
组装调试
Sample
样品
QA
检查测试
OK
关闭项目
工程立项
Outside 外协加工
二：目前我们开发新产品的现状不足之处：
MIS Kevin Deng
Dec.2008
PDM产品资料管理系统介绍
PDM使用的15个好处：
1、PDM的应用能使产品设计周期缩短25%，减少工程设计修改4%，加快产品投放市场进度 50%～80%，总成本削减25%以上 2、成本估算和顾客问题回答非常容易进行,而且精确度高。 3、由实现产品数据共享，以最少的时间代价来获取有用的数据 4、查找和共享分布环境的信息.实行并行或同时发生的工程业务.遵守规章,保证工作完成 5、符合和使用标准操作规程 6、减少产品报废、重复工作和多余部件 7、工程设计和制造系统的集成 8、加紧生产过程的追踪和报告 9、实行基于电子而不是纸张的生产过程 10、在全球任何远程地理位置之间,可一起协同工作,就好像同时工作。 11、数据备份和安全控制,使用权限和存档都易于进行,并在一个系统之下,从而保证了数据和过程 的一致性。 12、人们在开发初期就能发挥重大作用,而不用等到最后阶段。 13、资源分配计划、项目跟踪和其它程序管理要求,可受到密切的监控。实行全面质量管理 14、可很方便地收看和审定光栅、矢量、视频图象。例如,经理和车间工人可在便宜的终端上或PC 机上,查看图形和其它设计数据。 15、图纸的审查可以随时和并行地进行,而没有必要聚集到一起进行。这一系统还有拒签的功能。
(产品数据管理)PDMS培训手册最全版
（产品数据管理）PDMS培训手册V ANTAGEIPE (Integrated Project Execution)项目一体化解决PDMS (Plant Design Management System) 工厂设计管理系统中文培训手册目录1.VANTAGE PE P&ID2.VANTAGE PDMS基础3.VANTAGE PDMS设备设计4.VANTAGE PDMS管道设计5.VANTAGE PDMS土建设计6.VANTAGE PDMS结构设计7.VANTAGE PDMS支吊架设计8.VANTAGE PDMS数据一致性检查9.VANTAGE PDMS碰撞检查10.VANTAGE PDMS出图11.VANTAGE PDMS出图管理12.VANTAGE PDMS项目管理13.VANTAGE PDMS AutoDraft 图纸转换14.VANTAGE PDMS Review 生成avi文件VPEVANTAGE Plant Design Management System 工厂设计管理系统P&ID工艺流程图培训手册目录一、VANTAGE PE P＆ID简介 (2)二、软件安装、项目生成、AutoCAD配置 (2)三、操作绘制P&ID (9)四、VANTAGE PE PID项目设置 (13)五、菜单、工具条、符号定制 (30)六、Elite（报表生成） (32)七、原有P&ID升级 (32)一、VANTAGE PE P＆ID简介VANTAGE PE P＆ID是一套基于嵌入到AutoCAD、Microstation或Visio软件中以提高智能绘制P＆ID图能力的软件，其主要功能如下：1.绘制工艺装置P＆ID图。
2.与VANTAGE数据库交换数据。
3.数据的一致性校验。
二、软件安装、项目生成、AutoCAD配置VANTAGE PE P＆ID的安装有以下几种方式：a.执行文件和项目配置文件都在服务器端。
PDMS基础
– 快速平移视图：鼠标中键点屏幕中的一点，这一点平移到视图 的中心
显示局部内容
两种方法
– Draw List中的右键快捷菜单 Zoom To Selection Walk To Selection
– 快捷按钮 Zoom to Selection
设置旋转中心
两种方法
– Draw List中的右键快捷菜单 Zoom To Selection Walk To Selection
– Draw List中的右键快捷菜单 Zoom To Entire Draw List Walk To Entire Draw List
– 快捷按钮
Walk to Draw List居中显示全部内容
视图缩放
鼠标滚轮视图缩放
鼠标中键的视图操作
窗选视图缩放,鼠标中键选择
旋转，按住鼠标中键拖动 平移，按住鼠标中键拖动
– Setting>Graphics>Colour
– CE是当前元素(Current element)，只有实体才能显示颜色 – 与CE同一层次的所有元素都是激活的元素(Active item)
测量距离
测量两个基本体之间的距离
– 如果Type是Element,Option是Snap,测量的是两基本体的定位 点之间的距离
简单易学，与PDMS无缝连接
丰富的内置函数，方法及对象 最简单的对话框，菜单编写语言
主要模块
主要模块(Module)
DESIGN-三维模型设计,多专业设计环境 – Equipment – Pipework – Structure – Cable trays – HVAC – Hanger&Support
数据库的最高层次 一个分区或一个系统，一个项目中会有多个SITE 专业，而不是一个物理分区 设备 结构 管系 一段管道
产品数据管理系统使用说明
产品数据管理系统使用说明简介产品数据管理系统（Product Data Management System，简称PDMS）是一种用于管理和共享产品数据的系统。
它的主要目标是帮助企业更加高效地管理和处理产品数据，以提升产品开发的效率和质量。
本文档将介绍如何使用PDMS来管理产品数据。
功能概述PDMS具有以下主要功能： 1. 产品数据的录入和编辑：用户可以通过PDMS录入产品的相关信息，包括产品名称、描述、特性等。
同时，也可以对已有产品数据进行编辑和更新。
2. 产品数据的搜索和查询：用户可以通过关键字搜索和筛选产品数据，快速找到所需的产品信息。
3. 产品数据的共享和协作：PDMS支持多用户同时使用，用户可以共同编辑和管理产品数据，实现协同工作。
4. 版本管理和历史记录：PDMS会自动保存产品数据的历史版本，并记录操作日志，方便用户追溯和恢复数据。
5. 数据导出和导入：用户可以将产品数据导出为Excel或CSV格式，也可以将外部数据导入到PDMS中。
系统要求为了能够正常使用PDMS，您的计算机需要满足以下要求： - 操作系统：Windows 7或更高版本、Mac OS X 10.10或更高版本 - 浏览器：支持最新版本的Chrome、Firefox、Safari、Edge等现代浏览器 - 内存：建议至少8GB内存 - 硬盘空间：建议至少10GB可用空间 - 网络连接：稳定的互联网连接，最佳状态为5Mbps或更高速度安装和登录1.下载安装程序：从PDMS官方网站下载安装程序，并执行安装步骤进行安装。
根据操作系统的不同，可能需要管理员权限。
2.启动PDMS：安装完成后，可以在桌面或开始菜单中找到PDMS图标，双击图标启动应用程序。
3.登录账户：在PDMS登录界面，输入您的账户名和密码，点击。
PDMS基础
PDMS基础VANTAGE Plant Design System工厂三维安排设计治理体系PDMS差不多培训手册PDMS差不多数据中间自力的数据库构造,不依附第三方数据库。
重要长处１．三维实体建模。
２．专业多用户的工厂设计体系。
３．一个设计模型(数据库)能够输出多种设计图纸，申报。
４．等级驱动。
５．交互设计过程中,及时三维碰撞检查。
６．精确标注。
模型修改后，标注主动更新。
７．能强大年夜的可编程宏说话-PML。
重要模块(Module)１．DESIGN-三维模型设计DESIGN中又包含以下几部分：1) Equipment2) Pipework3) Structure4) Cable trays5) HVAC6) Hanger&Support２．DRAFT-平竖面图生成３．ADMINISTRATION-项目用户治理４．ISODRAFT-轴测图生成５．PARAGON-构造元件库PDMS数据库层次(Database hierarchy)隐藏在PDMS强大年夜功能后面的是简单和具有逻辑性的数据库构造，实际上PDMS 数据库是专门为工厂设计定制的，它基于严格的层次和树状构造搭建。
ZON EEQ U I IPIPE PIPE/100-B -2C YLID ISHN O ZZN B R A NB R A N/100-B -2-B 1/C 1101-N 1SU B E/STRUCTUREWORLD —建立数据库时，主动生成一个WORLD 。
在导航器中只能看到一个WORLD 。
SITE —可因此全部工厂，也可因此一个单位，一个项目。
在一个PDMS 项目中能够有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，能够算作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。
产品数据管理(PDM)基础知识(PDF 6)
产品数据管理（PDM）基础知识n 前言如果说60年代制造业企业战略目标追求的是生产规模的扩大，70年代是生产成本的降低，80年代是产品质量的提高，90年代的目标追求的则是市场响应速度，即缩短交货期。
根据顾客的需求，迅速提供相应的产品成为企业竞争力最重要的构成因素。
产品数据管理（PDM）一经问世，便迅速得到制造业企业的广泛关注，越来越多的企业在开始应用或者准备实施PDM。
PDM在提高企业效率，提高企业竞争力方面的杰出表现，正获得越来越多企业的青睐。
n PDM的基本概念单从字面上理解，PDM是ProductDataManagement（产品数据管理）的缩写，是指某一类软件的总称。
CIMdata曾这样定义：“PDM是一种帮助工程师和其他人员管理产品数据和产品研发过程的工具。
PDM系统确保跟踪设计、制造所需的大量数据和信息，并由此支持和维护产品”。
如果说得再细致一点，我们可以这样理解PDM：从产品来看，PDM系统可帮助组织产品设计，完善产品结构修改，跟踪进展中的设计概念，及时方便地找出存档数据以及相关产品信息。
从过程来看，PDM系统可协调组织整个产品生命周期内诸如设计审查、批准、变更、工作流优化以及产品发布等过程事件。
PDM将所有与产品相关的信息和所有与产品有关的过程集成在一起。
与产品有关的信息包括任何属于产品的数据,如CAD/CAE/CAM的文件、物料清单(BOM)、产品配置、事务文件、产品订单、电子表格、生产成本、供应商状况等。
与产品有关的过程包括任何有关的加工工序、加工指南和有关批准、使用权、安全、工作标准和方法、工作流程、机构关系等所有过程处理的程序。
它包括了产品生命周期的各个方面,PDM能使最新的数据为全部有关用户应用,包括工程设计人员,数控机床操作人员、财会人员及销售人员都能按要求方便地存取使用有关数据。
但是，这只是单纯从技术的角度给PDM下了－个的定义。
真正意义上的PDM远不止如此。
如果一定要探导PDM究竟是什么，我们可以这样来定义它：PDM是指企业内分布于各种系统和介质中，关于产品及产品数据信息和应用的集成与管理。
产品数据管理(PDM)技术 教学大纲
产品数据管理（PDM）技术一、课程说明课程编号：080219Z10课程名称：产品数据管理（PDM）技术/Technology for Product Data Management(PDM)课程类别：专业课学时/学分：32/2，含上机10先修课程：计算机程序设计基础，机械设计，机械制造基础适用专业：机类、近机类各专业教材、教学参考书：[1] 黄曙荣，安晶，王伟，阳程.产品数据管理PDM原理与应用[M].江苏：江苏大学出版社，2014.[2] 高奇微，莫欣农，产品数据管理（PDM）及其实施[M].北京：机械工业出版社，1998.[3] 童秉枢，李建明，产品数据管理（PDM）技术[M].北京：清华大学出版社，2000.[4] 葛江华，隋秀凛，刘胜辉.产品数据管理（PDM）技术及其应用[M].哈尔滨：哈尔滨工业大学出版社，2002.[5] 范文慧，李涛，熊光楞.产品数据管理（PDM）的原理与实施[M].北京：机械工业出版社，2004.二、课程设置的目的意义PDM技术是一门管理所有与产品相关的信息与过程的技术，包括产品信息、产品过程信息，其中产品信息包括零部件信息、结构配置、文件、CAD档案、审批信息等；产品过程信息包括信息的审批和发放。
本课程的任务是使学生了解和掌握PDM技术的一些基本概念、应用技术、发展水平、实施方法和关键技术。
目的是让学生掌握PDM技术并应用于产品管理，协同管理产品设计、制造、销售过程，协助维护企业的PDM系统运作，提高企业的产品开发效率和市场竞争力。
三、课程的基本要求知识：掌握PDM系统的体系结构，对象模型，理解产品数据管理（PDM）技术的基本概念和有关原理，电子仓库和文档管理的关系，深刻体会掌握PDM 系统文档管理、工作流及过程管理、组织管理、权限管理、产品结构与配置管理、分类管理、项目管理及PDM应用集成等功能，并学会具体的PDM系统软件相关功能模块的操作及企业具体实施PDM技术的方法。
(产品数据管理)PDMS培训手册最全版
（产品数据管理）PDMS培训手册V ANTAGEIPE (Integrated Project Execution)项目一体化解决PDMS (Plant Design Management System) 工厂设计管理系统中文培训手册目录1.VANTAGE PE P&ID2.VANTAGE PDMS基础3.VANTAGE PDMS设备设计4.VANTAGE PDMS管道设计5.VANTAGE PDMS土建设计6.VANTAGE PDMS结构设计7.VANTAGE PDMS支吊架设计8.VANTAGE PDMS数据一致性检查9.VANTAGE PDMS碰撞检查10.VANTAGE PDMS出图11.VANTAGE PDMS出图管理12.VANTAGE PDMS项目管理13.VANTAGE PDMS AutoDraft 图纸转换14.VANTAGE PDMS Review 生成avi文件VPEVANTAGE Plant Design Management System 工厂设计管理系统P&ID工艺流程图培训手册目录一、VANTAGE PE P＆ID简介 (2)二、软件安装、项目生成、AutoCAD配置 (2)三、操作绘制P&ID (9)四、VANTAGE PE PID项目设置 (13)五、菜单、工具条、符号定制 (30)六、Elite（报表生成） (32)七、原有P&ID升级 (32)一、VANTAGE PE P＆ID简介VANTAGE PE P＆ID是一套基于嵌入到AutoCAD、Microstation或Visio软件中以提高智能绘制P＆ID图能力的软件，其主要功能如下：1.绘制工艺装置P＆ID图。
2.与VANTAGE数据库交换数据。
3.数据的一致性校验。
二、软件安装、项目生成、AutoCAD配置VANTAGE PE P＆ID的安装有以下几种方式：a.执行文件和项目配置文件都在服务器端。
PDMS_01(PDMS概述)
Vantage PDMS 基础课程培训教材Basic Course Training Material for Vantage PDMSPDMS概述 Overview目录1.1 PDMS基本介绍 2 1.1.1 PDMS基本介绍 2三维设计管理系统 2 1） PDMS2） PDMS的优势 2 1.1.2 PDMS功能介绍 3 1.2 PDMS系统结构介绍 5 1.2.1 PDMS系统的核心组件模块 5 1） PDMS主要模块5 2） PDMS其他模块6 1.2.2 PDMS操作环境 7 1） PDMS设计操作环境 7 2）设计数据浏览器（Design Explorer） 8 3）数据库层次（Hierarchy） 9 4）数据库基本概念10 5） PDMS视图操作11 6） PDMS基本设置141.1 PDMS基本介绍1.1.1 PDMS基本介绍三维设计管理系统1） PDMSPDMS（Plant Design Management System 三维设计管理系统）是AVEVA 工程生命周期管理产品的核心产品。
经过30多年发展，广泛用于海洋工程、石油、天然气、化工、电力、锅炉、钢结构、燃气等多个领域，在世界范围和中国工程界有较高知名度，目前拥有1800多家用户。
PDMS系三维中的高端产品，现在越来越多的国际合作项目，往往指定使用PDMS来设计。
近十年来全球开工的海洋工程有80％以上都用PDMS来设计，中海油海洋工程设计也全部使用PDMS。
PDMS已经成为国际海洋油气工程的工业标准。
可以说，拥有并能成功使用PDMS已经成为进入海洋油气工程领域，特别是国际合作的必备条件之一。
PDMS系统在计算机上创建全比例三维模型，模型具有几何信息和属性，输出图纸及报表。
PDMS系统为单一数据源，数据库易管理维护。
为支持Multi-Writer数据库，同数据库可多Writers多Readers，数据库大小为每个数据库4,000GB。
PDMS基础培训教材
STABILIZER
STABILIZER的 Last Member
EQUIP
PIPES
STEEL
数据库管理器(Explorer)
进入Pdms项目
启动Pdms，进入示范项目‘SAM’
– 开始>程序>AVEVA>Vantage PDMS11.5>Run PDMS – 进入Design设计模块，Load from Macro Files表示进入缺省状态 密码是大写的 SAMPLE
数据库元素的命名
不是所有的Element都需要命名,没有命名的元素只显示顺
序号 Pdms一个项目中的命名不能有重复
程序自动在每个命名前加入‘/ ’,但在Explorer中不显示
显示设计模型
两种方法Add and Remove
– Explorer中的右键快捷菜单
– 快捷按钮
PDMS视图操作
– 有滚轮时不用选择这个按钮也可以实现缩放
Pan
Walkthrough
平移,按住鼠标中键拖动
行走, F4进入透视模式,按住鼠标中键拖动
– 在屏幕中单点鼠标中键,可以将选择点平移到屏幕中央
快捷键
F1
F2 – Ctrl=加速显示 Shift=减速显示 F3 F4 F5 F6 F7 F8 F9
当前元素(CE)
– current element，当前元素可以是一个元素，也可以是元素的集合
Element
Database
Element
Element
Element
从属关系
Owner
– 上一级
EQUIP,PIPES… 的Owner
Members
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS基础培训手册PDMS基础数据中心独立的数据库结构,不依赖第三方数据库。
主要优点１．三维实体建模。
２．专业多用户的工厂设计系统。
３．一个设计模型(数据库)可以输出多种设计图纸，报告。
４．等级驱动。
５．交互设计过程中,实时三维碰撞检查。
６．精确标注。
模型修改后，标注自动更新。
７．能强大的可编程宏语言-PML。
主要模块(Module)１．DESIGN-三维模型设计DESIGN中又包括以下几部分：1) Equipment2) Pipework3) Structure4) Cable trays5) HVAC6) Hanger&Support２．DRAFT-平竖面图生成３．ADMINISTRATION-项目用户管理４．ISODRAFT-轴测图生成５．PARAGON-构造元件库中国最大的资料库下载PDMS数据库层次(Database hierarchy)隐藏在PDMS强大功能后面的是简单和具有逻辑性的数据库结构，实际上PDMS数据库是专门为工厂设计定制的，它基于严格的层次和树状结构搭建。
ZON EEQ U I IPIPE PIPE/100-B -2C YLID ISHN O ZZN B R A NB R A N/100-B -2-B 1/C 1101-N 1SU B E/STRUCTUREWORLD —建立数据库时，自动生成一个WORLD 。
在导航器中只能看到一个WORLD 。
SITE —可以是整个工厂，也可以是一个单元，一个项目。
在一个PDMS 项目中可以有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。
PRIMITIVE —组成模型的基本体，包括box ，cylinder ，dish 等。
数据库基本概念１． E lements-数据库中的每一个项目叫做一个元素,每一个元素都有属性保存它的详细信息，不同类型的元素属性也不同。
２． C E=current element 表示当前元素，当前元素可以是一个元素，也可以是元素的集合。
３． T ypes-数据库中的每一个元素都有一个Type 属性，Type 相同的元素都有相同的属性。
４． O wner/Members 从属关系。
导航器（Members List ）１．快速定位功能。
２．Members 窗口中的左右箭头表示在数据库中同级前后移动。
３．Members List 中一次只能选择一项。
４．Control->drawlist 。
Drawlist 代表在屏幕中出现的所有元素。
视图控制控制视图的快捷键，小键盘也可以完成旋转缩放功能。
F8=Shaded 实体/线框切换F9=Border 视图控制显示/隐藏切换F2=Zoom F3=Pan F5=Rotate Ctrl=加速显示 Shift=减速显示使用鼠标用鼠标中键的拖动操作视图的Zoom ,Pan, Rotate 。
类似于AutoCAD。
存取视图右键点取图标用鼠标右键点取图标，会出现save 的弹出式菜单，选中后会将当前显示保存，总共能保存四个视图。
用鼠标左键点取图标，就是提取保存的视图。
练习一：进入PDMS大写的SAMPLE进入SAM项目，以SAMPLE的用户名登录，Password及MDB均为SAMPLE，注意密码是大写的。
Module选择Design设计模块。
Load from Macro Files表示进入缺省屏幕。
练习二：了解Design设计模块１．选择第一个菜单Design>Equipment…。
设备的Creat菜单包括：Equipment- 定义设备名称和定位点。
Primitive- 生成设备管嘴和基本体。
Standard- 标准设备的设计模板。
２．选择菜单Design->Pipework…。
管道的Creat菜单包括：Pipe- 生成管道。
Branch- 生成管道分支。
ponent- 生成在线管件。
练习三：了解PDMS数据库结构选择菜单Display>Members显示导航器，Members显示数据库中所有的内容，在Members的最高级只有一个WORLD /*，练习中应注意PDMS的数据库层次关系。
１．选择SITE /STABILIZER。
它包括很多ZONE，每个ZONE一般用于区分不同的专业。
２．选择EQUIP ZONE。
可以看到所有的设备都放在EQUIP ZONE下。
３．选择D1201。
设备是由很多基本的实体组成。
包括管嘴。
ZONE一般用于区分不同的专业练习四：将模型显示到图形屏幕中首先要定义一个显示区域，就是定义一个3D Limits box，这个box正好能盛下你想要看到的模型。
１．S ITE /STABILIZER作为当前元素(CE)。
２．择Limits CE。
Limits CERotate Origin CE这时，系统内部生成了一个3D Limits box，它包括了SITE /STABILIZER中的所有模型，并自动计算了一个比例使这个box正好能完全显示在图形屏幕中。
３．在Members窗口中选择Drawlist>Add CE。
整个稳定区以缺省的灰色(grey)出现在图形屏幕中。
４．M embers窗口中选择Control>Drawlist，选择Volumn按钮可以看到3D Limits box。
５．改变颜色需要重新加入。
下面步骤可以替代第3步。
a) 将EQUIP ZONE作为当前元件，Drawlist>Add CE with color>green。
b) 在Members list窗口中，用右箭头将当前元件转到PIPE ZONE，管道选择银灰色，Drawlist>Add CE with color>cyan。
c) 用右箭头将当前元件转到BUILDING ZONE，房屋，Drawlist>Add CE withcolor>orange。
练习五：视图操作１．F9打开Border，从North，South，West，East，Up，Down各个方向观察模型。
２．用Zoom缩放视图。
使用Pan平移视图。
使用Rotate旋转视图。
旋转的基点是3D Limits box的中心点。
３．M embers List窗口中选择E1301，点取图标菜单Rotate origin CE，旋转的基点变为设备E1301的定位点。
试着旋转模型。
４．还是E1301，选择Limits CE相当于调整了比例，将当前元件正好显示在图形屏幕中。
但基点是3D Limits box的中心点。
５．用F8切换实体与线框模式。
６．返回原来的比例，在图形屏幕中点鼠标右键，在弹出菜单中选择Limits>Drawlist。
７．窗选视图，在图形屏幕中点鼠标右键，在弹出菜单中选择Limits>Window。
８．只显示当前实体（CE）的技巧。
Remove->All,Add->CE。
９．平移视图，鼠标中键点屏幕中的一点，这一点平移到视图的中心。
练习六：ISO视图ISO视图包括ISO1，ISO2，ISO3，ISO4。
分别是图示的四个方向。
用鼠标右键菜单分别测试。
练习七：存取视图保存四个视图，分别是Look Down, Look North, Look East, ISO 3。
ZoomRotatePan练习八： Member窗口中的菜单使用1. Control>Advanced。
将选择的单体加到记忆表中（Add memory），在后面操作中可以随时回到这个层次。
可以随时回来2．C ontrol>Resize。
改变Member窗口尺寸。
宽度在16-60范围内，高度在5-19范围内。
3．G oto>Owner。
回到上一级。
Goto>Reference。
指向当前元素的参考，如果是一个阀门，他首先指向等级，等级又指向元件库。
4．D rawlist。
Drawlist代表图形屏幕中显示的元件列表。
Add CE和Remove CE通常用工具栏中的两个按钮实现。
Remove CE表示从图形屏幕移出当前元件，并不是从数据库中删除。
缺省颜色设定缺省的颜色设定见Setting>Graphics>ColourCE是当前元素(Current element)，只有基本体(Primitive)才能显示颜色。
与CE同一层次的所有元素都是激活的元素(Active item)。
练习九：自动颜色设置１．Setting>Graphics>Colour 。
2. 在Auto Color 栏中选择Rules …按钮。
3. 在Rule Name 中选择All Equipment 。
4. 在Color 栏中选择绿色Forestgreen 。
5. 选择Insert 按钮插入到Data Display Rules 栏中。
6. 重复上面步骤将All Piping Branch,All Structure 设置颜色后加入到Data DisplayRules 栏中。
7. OK 。
会到Colors 对话框。
8. 在Auto Color 栏中设置ON ，打开自动颜色设置。
File->Save 保存颜色设置。
练习十：保存当前显示状态Display>Save>Form&Display …。
将当前显示状态存成一个二进制文件，下次进入PDMS 时选择From Binary file 。
多视图控制3D View 同一内容的不同视角。
可以平铺显示，也可以Window->3D View 指定。
区域显示（Volumn ）1. 定义Volumn 范围。
2. 显示Windows>Add within Volumn 。
ABCPDMS 实体PDMS 中的基本体（Primitive ）PDMS 中的基本体是组成3D 模型的最基本的单元。
设备，阀门都是由基本体组合而成的。
基本体分为正实体（Solid ）和负实体(Negative)，负实体用于在正实体上切削。
练习一：生成基本体基本体在设备模块中创建。
首先生成管理层： １． C reat>Site,命名为TEST 。
２． r eat>Zone,命名为EQUIPZONE 。
３． D esign>Equipments 进入设备模块 ４． C reat>Equipment, 命名为D1101。
