三合土垫层、

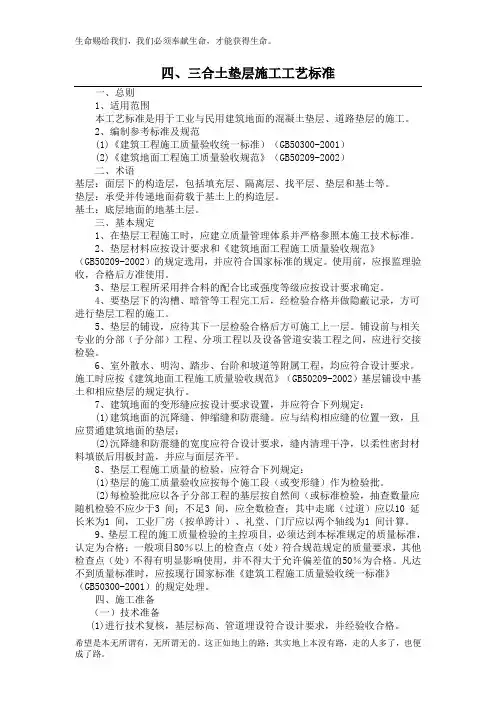

四、三合土垫层施工工艺标准一、总则1、适用范围本工艺标准是用于工业与民用建筑地面的混凝土垫层、道路垫层的施工。

2、编制参考标准及规范(1)《建筑工程施工质量验收统一标准）（GB50300-2001）(2)《建筑地面工程施工质量验收规范》（GB50209-2002）二、术语基层：面层下的构造层，包括填充层、隔离层、找平层、垫层和基土等。

垫层：承受并传递地面荷载于基土上的构造层。

基土：底层地面的地基土层。

三、基本规定1、在垫层工程施工时，应建立质量管理体系并严格参照本施工技术标准。

2、垫层材料应按设计要求和《建筑地面工程施工质量验收规范》（GB50209-2002）的规定选用，并应符合国家标准的规定。

使用前，应报监理验收，合格后方准使用。

3、垫层工程所采用拌合料的配合比或强度等级应按设计要求确定。

4、要垫层下的沟槽、暗管等工程完工后，经检验合格并做隐蔽记录，方可进行垫层工程的施工。

5、垫层的铺设，应待其下一层检验合格后方可施工上一层。

铺设前与相关专业的分部（子分部）工程、分项工程以及设备管道安装工程之间，应进行交接检验。

6、室外散水、明沟、踏步、台阶和坡道等附属工程，均应符合设计要求。

施工时应按《建筑地面工程施工质量验收规范》（GB50209-2002）基层铺设中基土和相应垫层的规定执行。

7、建筑地面的变形缝应按设计要求设置，并应符合下列规定：(1)建筑地面的沉降缝、伸缩缝和防震缝。

应与结构相应缝的位置一致，且应贯通建筑地面的垫层；(2)沉降缝和防震缝的宽度应符合设计要求，缝内清理干净，以柔性密封材料填嵌后用板封盖，并应与面层齐平。

8、垫层工程施工质量的检验，应符合下列规定：(1)垫层的施工质量验收应按每个施工段（或变形缝）作为检验批。

(2)每检验批应以各子分部工程的基层按自然间（或标准检验，抽查数量应随机检验不应少于3 间；不足3 间，应全数检查；其中走廊（过道）应以10 延长米为1 间，工业厂房（按单跨计）、礼堂、门厅应以两个轴线为1 间计算。

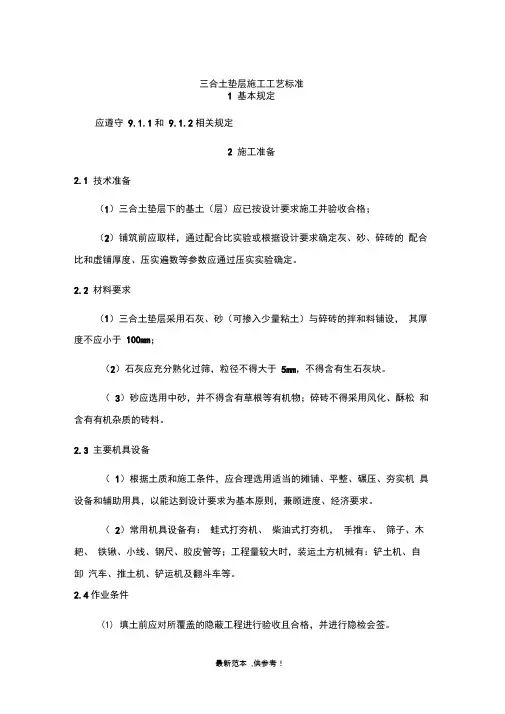

三合土垫层施工工艺标准1 基本规定应遵守9.1.1和9.1.2相关规定2 施工准备2.1 技术准备（1）三合土垫层下的基土（层）应已按设计要求施工并验收合格；（2）铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

2.2 材料要求（1）三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；（2）石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

（3）砂应选用中砂，并不得含有草根等有机物；碎砖不得采用风化、酥松和含有有机杂质的砖料。

2.3 主要机具设备（1）根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

（2）常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

2.4 作业条件（1）填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

（2）施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

（3）如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

（4）对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

（5）作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

（6）当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

3 施工工艺3.1 工艺流程3.2 操作工艺（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于60mm。

（3）拌和：灰、砂、砖的配合比应用体积比，应按照实验确定的参数或设计要求控制配合比。

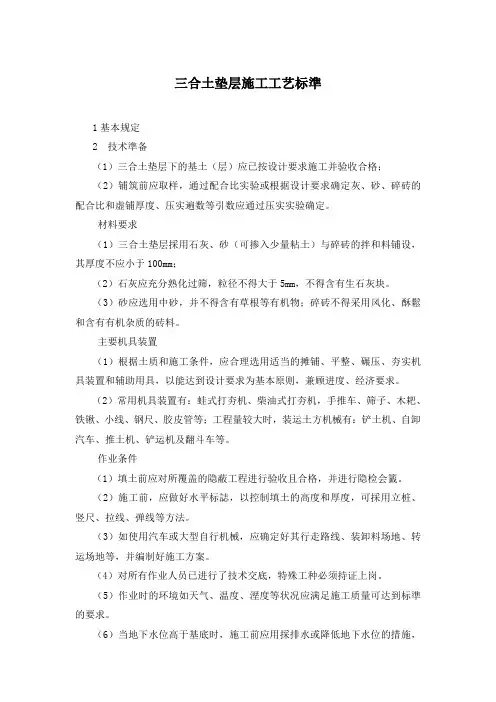

三合土垫层施工工艺标準1基本规定2 技术準备（1）三合土垫层下的基土（层）应已按设计要求施工并验收合格；（2）铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等引数应通过压实实验确定。

材料要求（1）三合土垫层採用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；（2）石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

（3）砂应选用中砂，并不得含有草根等有机物；碎砖不得采用风化、酥鬆和含有有机杂质的砖料。

主要机具装置（1）根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具装置和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

（2）常用机具装置有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

作业条件（1）填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会籤。

（2）施工前，应做好水平标誌，以控制填土的高度和厚度，可採用立桩、竖尺、拉线、弹线等方法。

（3）如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

（4）对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

（5）作业时的环境如天气、温度、溼度等状况应满足施工质量可达到标準的要求。

（6）当地下水位高于基底时，施工前应用採排水或降低地下水位的措施，是地下水位经常保持在施工面以下左右。

3 施工工艺工艺流程→→→→→→→→→→操作工艺（1）铺筑前应将基底地坪上的杂物、浮土清理乾净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于60mm。

（3）拌和：灰、砂、砖的配合比应用体积比，应按照实验确定的引数或设计要求控制配合比。

拌和时必须均匀一致，至少翻拌两次，拌和好的土料颜色应一致。

（4）三合土施工时应适当控制含水量如砂水分过大或过于，应提前採取晾晒或洒水等措施。

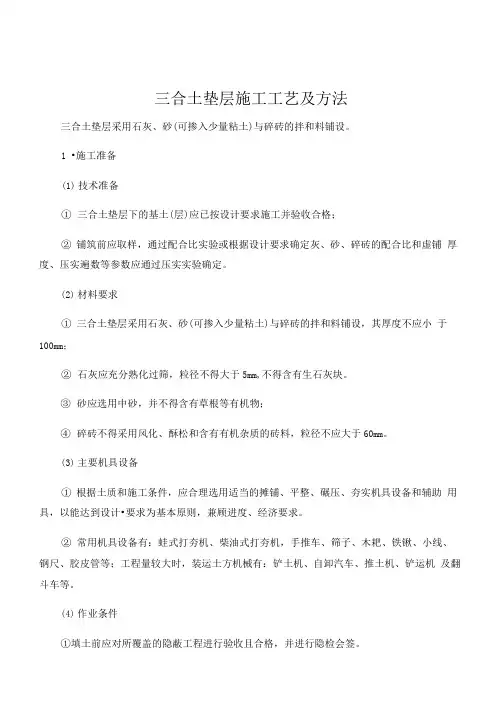

三合土垫层施工工艺及方法三合土垫层采用石灰、砂(可掺入少量粘土)与碎砖的拌和料铺设。

1 •施工准备(1)技术准备①三合土垫层下的基土(层)应已按设计要求施工并验收合格；②铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

(2)材料要求①三合土垫层采用石灰、砂(可掺入少量粘土)与碎砖的拌和料铺设，其厚度不应小于100mm；②石灰应充分熟化过筛，粒径不得大于5mm,不得含有生石灰块。

③砂应选用中砂，并不得含有草根等有机物；④碎砖不得采用风化、酥松和含有有机杂质的砖料，粒径不应大于60mm。

(3)主要机具设备①根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计•要求为基本原则，兼顾进度、经济要求。

②常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

(4)作业条件①填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

②施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

③如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

④对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

⑤作业时的环境如天气、温度、湿度等状况应满足施丄质量可达到标准的要求。

⑥当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

2.施工工艺流程检验石灰、砂、砖质量一实验确定施工参数一技术交底一准备机具设备一基底清理一过筛一灰砂砖拌和一分层铺筑、耙平一分层夯实一检验密实度一修整找平验收。

3•施工方法（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求：检验碎砖的质量，其粒径不得大于60mm。

三合土垫层施工工艺标准1 基本规定应遵守9.1.1和9.1.2相关规定2 施工准备2.1 技术准备（1）三合土垫层下的基土（层）应已按设计要求施工并验收合格；（2）铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

2.2 材料要求（1）三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；（2）石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

（3）砂应选用中砂，并不得含有草根等有机物；碎砖不得采用风化、酥松和含有有机杂质的砖料。

2.3 主要机具设备（1）根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

（2）常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

2.4作业条件(1)填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

(2)施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

(3)如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

(4)对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

(5)作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

(6)当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

3施工工艺3.1工艺流程检验石灰、砂、砖质量讨实验确定施工参数—技术交底—准备机具设备—基底清理&过筛斗灰砂砖拌和二分层铺筑、耙平一分层夯实一检验密实度一修| □ 整找平验收 3.2操作工艺(1)铺筑前应将基底地坪上的杂物、浮土清理干净。

(2)检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量, 其粒径不得大于60mm(3)拌和：灰、砂、砖的配合比应用体积比，应按照实验确定的参数或设计要求控制配合比。

三合土垫层施工工艺及方法三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设。

1.施工准备(1)技术准备①三合土垫层下的基土（层）应已按设计要求施工并验收合格；②铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

(2)材料要求①三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；②石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

③砂应选用中砂，并不得含有草根等有机物；④碎砖不得采用风化、酥松和含有有机杂质的砖料，粒径不应大于60mm。

(3)主要机具设备①根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

②常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

(4)作业条件①填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

②施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

③如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

④对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

⑤作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

⑥当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

2.施工工艺流程检验石灰、砂、砖质量→实验确定施工参数→技术交底→准备机具设备→基底清理→过筛→灰砂砖拌和→分层铺筑、耙平→分层夯实→检验密实度→修整找平验收。

3.施工方法（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于60mm。

三合土垫层施工工艺标准一、施工准备（一）技术准备（1）三合土垫层下的基土（层）应已按设计要求施工并验收合格；（2）铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

（二）材料要求（1）三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；（2）石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

（3）砂应选用中砂，并不得含有草根等有机物；碎砖不得采用风化、酥松和含有有机杂质的砖料。

（三）主要机具设备（1）根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

（2）常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

（四）作业条件（1）填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

（2）施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

（3）如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

（4）对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

（5）作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

（6）当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

二、施工工艺（一）工艺流程检验石灰、砂、砖质量→实验确定施工参数→技术交底→准备机具设备→基底清理→过筛→灰砂砖拌和→分层铺筑、耙平→分层夯实→检验密实度→修整找平验收（二）操作工艺（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于60mm。

三合土垫层施工工艺及方法-CAL-FENGHAI.-(YICAI)-Company One1三合土垫层施工工艺及方法三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设。

1.施工准备(1)技术准备①三合土垫层下的基土（层）应已按设计要求施工并验收合格；②铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

(2)材料要求①三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；②石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

③砂应选用中砂，并不得含有草根等有机物；④碎砖不得采用风化、酥松和含有有机杂质的砖料，粒径不应大于60mm。

(3)主要机具设备①根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

②常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

(4)作业条件①填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

②施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

③如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

④对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

⑤作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

⑥当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

2.施工工艺流程检验石灰、砂、砖质量→实验确定施工参数→技术交底→准备机具设备→基底清理→过筛→灰砂砖拌和→分层铺筑、耙平→分层夯实→检验密实度→修整找平验收。

3.施工方法（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

三合土垫层施工工艺标准7.1 基本规定7.1.1在垫层工程施工时，应建立质量管理体系并严格参照本施工工艺标准。

7.1.2垫层材料应按设计要求和《建筑地面工程施工质量验收规范》（GB50209-2002）的规定选用，并应符合国家标准的规定；使用前，应报监理验收，合格后方准使用。

7.1.3垫层工程所采用拌合料的配比或强度等级应按设计要求确定。

7.1.4垫层下的沟槽、暗管等工程完工后，经检验合格并做隐蔽记录，方可进行垫层工程的施工。

7.1.5垫层的铺设，应待其下一层检验合格后方可施工上一层。

铺设前与相关专业的分部（子分部）工程、分项工程以及设备管道安装工程之间，应进行交接检验。

7.1.6室外散水、明沟、踏步、台阶和坡道等附属工程，均应符合设计要求。

施工时应按《建筑地面工程施工质量验收规范》（GB50209-2002）基层铺设中基土和相应垫层的规定执行。

7.1.7 建筑地面的变形缝应按设计要求设置，并应符合下列规定：（1）建筑地面的沉降缝、伸缩缝和防震缝，应与结构相应缝的位置一致，且应贯通建筑地面的垫层；（2）沉降缝和防震缝的宽度应符合设计要求，缝内清理干净，以柔性密封材料填嵌后用板封盖，并应与面层齐平。

7.1.8垫层工程施工质量的检验，应符合下列规定：（1）垫层的施工质量验收应按每个施工段（或变形缝）作为检验批。

（2）每检验批应以各子分部工程的基层按自然间（或标准间）检验，抽查数量应随机检验不应少于3间；不足3间，应全数检查；其中走廊（过道）应以10延长米为1间，工业厂房（按单跨计）、礼堂、门厅应以两个轴线为1间计算。

7.1.9垫层工程的施工质量检验的主控项目，必须达到本标准规定的质量标准，认定为合格；一般项目80%以上的检查点（处）符合规范规定的质量要求，其他检查点（处）不得有明显影响使用之处，并不得大于允许偏差值的50%为合格。

凡达不到质量标准时，应按现行国家标准《建筑工程施工质量验收统一标准》（GB50300—2001）的规定处理。

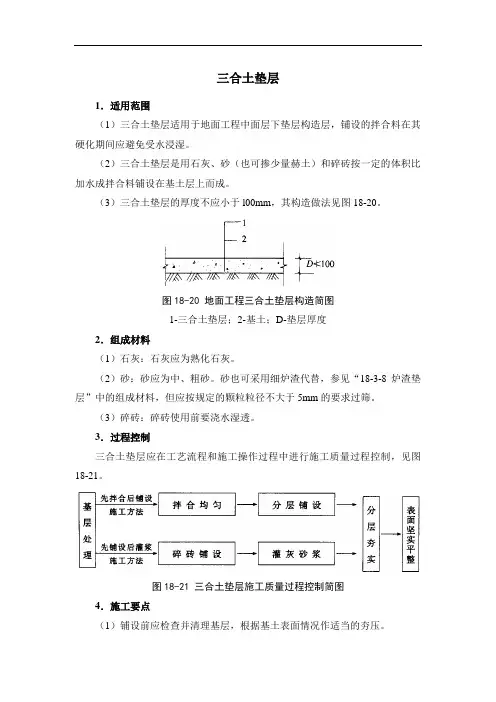

三合土垫层1．适用范围（1）三合土垫层适用于地面工程中面层下垫层构造层，铺设的拌合料在其硬化期间应避免受水浸湿。

（2）三合土垫层是用石灰、砂（也可掺少量赫土）和碎砖按一定的体积比加水成拌合料铺设在基土层上而成。

（3）三合土垫层的厚度不应小于l00mm，其构造做法见图18-20。

图18-20 地面工程三合土垫层构造简图1-三合土垫层；2-基土；D-垫层厚度2．组成材料（1）石灰：石灰应为熟化石灰。

（2）砂：砂应为中、粗砂。

砂也可采用细炉渣代替，参见“18-3-8炉渣垫层”中的组成材料，但应按规定的颗粒粒径不大于5mm的要求过筛。

（3）碎砖：碎砖使用前要浇水湿透。

3．过程控制三合土垫层应在工艺流程和施工操作过程中进行施工质量过程控制，见图18-21。

图18-21 三合土垫层施工质量过程控制简图4．施工要点（1）铺设前应检查并清理基层，根据基土表面情况作适当的夯压。

（2）三合土垫层采取先拌合后铺设的施工方法时，其拌合料的体积比一般为1：3：6（熟化石灰：砂：碎砖），或按设计要求配料。

三合土拌合时采用边干拌边加水，均匀拌合后铺设；亦可先将石灰和砂调配成石灰砂浆，再加入碎砖充分拌合均匀后铺设，但石灰砂浆的稠度要适当，以防止浆水分离。

每层虚铺厚度不小于150mm，铺设时要均匀一致，经铺平、夯实、提浆后，其厚度宜为虚铺厚度的3/4，达120mm左右。

夯实后的表面撒一层薄砂或石屑，但要求表面平整。

（3）三合土垫层采取先铺设后灌浆的施工方法时，应先将碎砖料分层摊铺均匀，每层虚铺厚度不大于120mm，经铺平、洒水、拍实，即满灌体积比为1：2～1：4的石灰砂浆后再继续夯实。

（4）夯实方法可采用人工夯或机械夯，但均应充分夯实至表面平整及表面不松动为止。

夯实时，应注意边角和接缝部位以及分层搭接处。

当有三合土表面不平处，应补浇石灰浆，并随浇随打夯。

（5）三合土垫层最后一遍夯打后，宜浇一层薄的浓石灰浆，待表面晾干后方可进行下道工序施工。

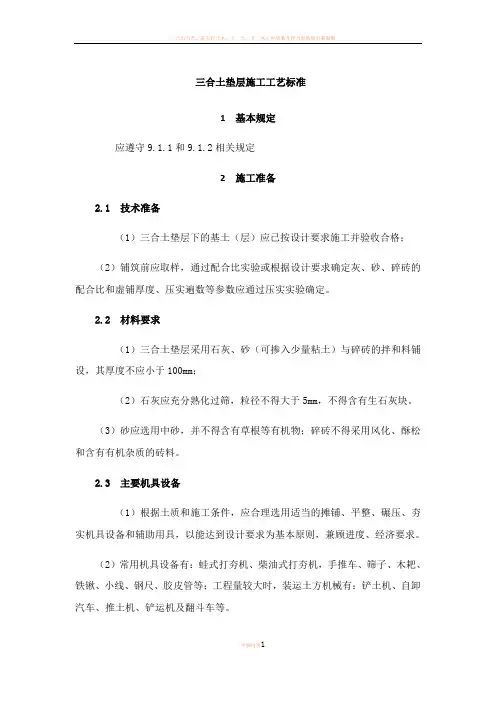

三合土垫层施工工艺标准1基本规定22 三合土垫层施工工艺标准2.1 技术准备（1）三合土垫层下的基土（层）应已按设计要求施工并验收合格；（2）铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

2.2 材料要求（1）三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；（2）石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

（3）砂应选用中砂，并不得含有草根等有机物；碎砖不得采用风化、酥松和含有有机杂质的砖料。

2.3 主要机具设备（1）根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

（2）常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

2.4 作业条件（1）填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

（2）施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

（3）如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

（4）对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

（5）作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

（6）当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

3 施工工艺3.1 工艺流程3.2 操作工艺（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于60mm。

（3）拌和：灰、砂、砖的配合比应用体积比，应按照实验确定的参数或设计要求控制配合比。

拌和时必须均匀一致，至少翻拌两次，拌和好的土料颜色应一致。

地面垫层采用三合土
(1)采用石灰、碎砖或碎石和砂拌合而成三合土。

石灰应为消石灰，碎砖或碎石的抗压极限强度不应小于50kg/cm2，其粒径不应大于60mm，且不得大于垫层厚度的2/3。

并不得含有有机杂质。

三合土垫层在硬化期间应避免受水浸湿。

(2)三合土垫层采用先拌合后铺设的方法时，其配合比应符合设计要求。

拌合应均匀一致，每层虚铺厚度不应大于150mm，并应铺平夯实，夯实后的厚度一般为虚铺厚度的3/4。

(3)三合土垫层采用先铺设碎料后灌砂浆的方法时，碎料应分层铺设，并适当洒水湿润。

每层虚铺厚度不大于120mm，并应铺平拍实，然后灌以1:2～4的石灰砂浆，再行夯实。

三合土垫层的组成材料
三合土垫层是一种常用的地基处理方式，可以增加地基承载力和稳定性。

它由三种主要的组成材料构成，即粘土、沙子和砾石。

粘土是三合土垫层中最重要的成分，它具有较好的塑性和粘性，能够有效地填充地基中的空隙，提高地基的密实度和稳定性。

粘土的含量通常占三合土垫层总量的50%以上。

沙子是三合土垫层中的次要组成材料，其主要作用是填充粘土中的空隙，增加三合土垫层的密实度。

沙子的粒径大小应适中，一般以0.05~2mm为宜。

砾石是三合土垫层中的辅助组成材料，它的粒径比沙子大，通常在2~20mm之间。

砾石主要作用是增加三合土垫层的强度和稳定性，防止因地基沉降导致的地表变形。

以上是三合土垫层的组成材料，它们的比例和质量都会影响三合土垫层的效果，因此在施工过程中应该注意科学配比，保证三合土垫层的质量和效果。

- 1 -。

三合土垫层施工工艺及方法三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设。

1.施工准备(1)技术准备①三合土垫层下的基土（层）应已按设计要求施工并验收合格；②铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺厚度、压实遍数等参数应通过压实实验确定。

(2)材料要求①三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于100mm；②石灰应充分熟化过筛，粒径不得大于5mm，不得含有生石灰块。

③砂应选用中砂，并不得含有草根等有机物；④碎砖不得采用风化、酥松和含有有机杂质的砖料，粒径不应大于60mm。

(3)主要机具设备①根据土质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

②常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

(4)作业条件①填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

②施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、竖尺、拉线、弹线等方法。

③如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

④对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

⑤作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。

⑥当地下水位高于基底时，施工前应用采排水或降低地下水位的措施，是地下水位经常保持在施工面以下0.5m左右。

2.施工工艺流程检验石灰、砂、砖质量→实验确定施工参数→技术交底→准备机具设备→基底清理→过筛→灰砂砖拌和→分层铺筑、耙平→分层夯实→检验密实度→修整找平验收。

3.施工方法（1）铺筑前应将基底地坪上的杂物、浮土清理干净。

（2）检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于60mm。

检验方法： 观察检查和检查材质合格证明 文件及检测报告。
2、碎石、碎砖垫层的密实度应符合设计要求。 检验方法： 观察检查和检查试验报告
四）、一般项目
1、 碎石、碎砖垫层的表面允许偏差 应符合本规范表的规定。
检验方法： 按规范表4.1.5中的检验 方法检验
二、三合土垫层
图2 三合土现场拌制情况
一）、基本规定
基层铺设检验批检验二
碎石垫层，碎砖垫层， 三合土垫层，炉渣垫层，
水泥混泥土垫层
导入新课
前面我们详细介绍了基层铺设中的基土、 灰土垫层、砂石垫层和砂石垫层质量验收 的主控项目和一般项目。其实在实际施工 过程中除了上述构造层外，还有碎石垫层、 碎砖垫层、三合土垫层，炉渣垫层，水泥 混泥土垫层等构造层都是经常用到的，下 面将引导大家学习如何验收这些检验批。
四）、 一般项目
1、三合土垫层的允许偏差应符合表 4.1.5的规定。
检验方法： 按规范表4.1.5中的检验 方法检验
三、炉渣垫层
图3 炉渣材料示意图
一）、基本规定
1、炉渣垫层采用炉渣或水泥与炉渣或 水泥、石灰与炉渣的拌和料铺设，其厚度 不应小于80mm。
2、炉渣或水泥炉渣垫层的炉渣，使用 前应浇水闷透；水泥石灰炉渣垫层的炉渣， 使用前应用石灰浆或用熟化石灰浇水拌和 闷透；闷透时间均不得少于5d。
2、 水泥混凝上垫层的厚度不应小于60mm。 3、垫层铺设前，其下一层表面应湿润。 4、室内地面的水泥混凝土垫层，应设置纵向
缩缝和横向缩缝；纵向缩缝间距不得大于 6m，横向缩缝不得大于12m。
5、垫层的纵向缩缝应做平头缝或加肋板平头缝。 当垫层厚度大于150mm 时，可做企口缝。横向缩 缝应做假缝。平头缝和企口缝的缝间不得放置隔离 材料，浇筑时应互相紧贴。企口缝的尺寸应符合设 计要求，假缝宽度为5～20mm，深度为垫层厚度的 1/3，缝内填水泥砂浆。

类别
序号
检查项目
质量标准
单位
检验方法及器具
主控项目
1
材料质量
应符合设计要求和有关规范的规定，熟 化石灰颗粒粒径不得大于5mm；砂应用中 砂，并不得含有草根等有机物质；碎砖不 应采用风化、酥松和有机杂质的砖料，颗 粒粒径不应大于60mm
观察检查和检查材质合格证明文件及检测报告
2
体积比
应符合设计要求
观察检查和检查配合比通知单记录
3
压实系数
应符合设计要求
检查试验报告
一般项目
1
表面平整度
≤10
mm
2m靠尺和楔形塞尺检查
2
标高偏差
±10
mm
水准仪检查
3
坡度偏差
不大于房间相应尺寸的2/1000，且不大 于30mm
坡度尺检查
4
厚度偏差
在个别地方不大于设计厚度的1/10，且 不大于20mm
钢尺检查
三合土垫层质量标准及检验方法
1检查数量：
主控项目
1）材料：按进场的批次和产品的抽样检验方案确定。
一般项目
2）按有代表性的自然间抽查10%（过道按10延米，仓垫层面积每30m2～50m2抽查1处，且不少于3处。
2质量标准和检验方法
三合土垫层质量标准和检验方法

三合土垫层施工工艺标准1基本规定应遵守沖和9"相关规定2施工准备C）三合土垫层下的基土（层）应已按设计要求施工并验收合格;（J铺筑前应取样，通过配合比实验或根据设计要求确定灰、砂、碎砖的配合比和虚铺疗度、压实遍数等参数应通过压实实验确定。

“材料要求C）三合土垫层采用石灰、砂（可掺入少量粘土）与碎砖的拌和料铺设，其厚度不应小于“卄；G）石灰应充分熟化过筛，粒径不得大于严，不得含有生石灰块。

（,）砂应选用中砂，并不得含有草根等有机物；碎砖不得采用风化、酥松和含有有机朵质的砖料。

M主要机具设备C）根据上质和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

（0常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。

-作业条件C）填土前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。

（;）施工前，应做好水平标志，以控制填土的高度和疗度，可釆用立桩、竖尺、頁屏内拉线、弹线等方法。

（,）如使用汽车或大型自行机械，应确定好其行走路线、装卸料场地、转运场地等，并编制好施工方案。

（.）对所有作业人员已进行了技术交底，特殊工种必须持证上岗。

（J作业时的环境如天气.温度、湿度等状况应满足施工质量可达到标准的要求。

（6）当地下水位高于基底时，施工前应用釆排水或降低地下水位的措施，是地下水位经常保持在施工面以下5左右。

，施工工艺M工艺流程.操作工艺C）铺筑询应将基底地坪上的杂物、浮土清理干净。

检验石灰的质量，确保粒径和熟化程度符合要求；检验碎砖的质量，其粒径不得大于6"。

（,）拌和：灰、砂、砖的配合比应用体积比，应按照实验确定的参数或设计要求控制配合比。

拌和时必须均匀一致，至少翻拌两次，拌和好的土料颜色应一致。

（4）三合止施丄时应适当控制含水量如砂水分过大或过于，应提前釆取晾晒或洒水等措施。
