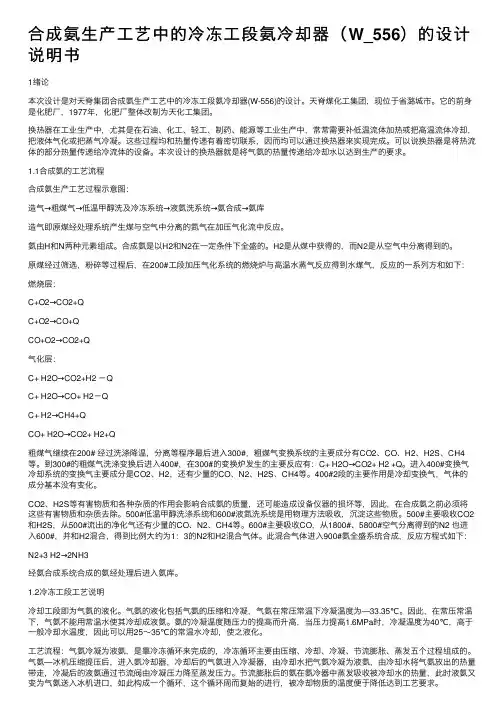

合成氨生产工艺中的冷冻工段氨冷却器(W_556)的设计说明书

合成氨⽣产⼯艺中的冷冻⼯段氨冷却器（W_556）的设计说明书1绪论本次设计是对天脊集团合成氨⽣产⼯艺中的冷冻⼯段氨冷却器(W-556)的设计。

天脊煤化⼯集团，现位于省潞城市。

它的前⾝是化肥⼚，1977年，化肥⼚整体改制为天化⼯集团。

换热器在⼯业⽣产中，尤其是在⽯油、化⼯、轻⼯、制药、能源等⼯业⽣产中，常常需要补低温流体加热或把⾼温流体冷却，把液体⽓化或把蒸⽓冷凝。

这些过程均和热量传递有着密切联系，因⽽均可以通过换热器来实现完成。

可以说换热器是将热流体的部分热量传递给冷流体的设备。

本次设计的换热器就是将⽓氨的热量传递给冷却⽔以达到⽣产的要求。

1.1合成氨的⼯艺流程合成氨⽣产⼯艺过程⽰意图：造⽓→粗煤⽓→低温甲醇洗及冷冻系统→液氨洗系统→氨合成→氨库造⽓即原煤经处理系统产⽣煤与空⽓中分离的氮⽓在加压⽓化流中反应。

氨由H和N两种元素组成。

合成氨是以H2和N2在⼀定条件下全盛的。

H2是从煤中获得的，⽽N2是从空⽓中分离得到的。

原煤经过筛选，粉碎等过程后，在200#⼯段加压⽓化系统的燃烧炉与⾼温⽔蒸⽓反应得到⽔煤⽓，反应的⼀系列⽅和如下：燃烧层：C+O2→CO2+QC+O2→CO+QCO+O2→CO2+Q⽓化层：C+ H2O→CO2+H2 －QC+ H2O→CO+ H2－QC+ H2→CH4+QCO+ H2O→CO2+ H2+Q粗煤⽓继续在200# 经过洗涤降温，分离等程序最后进⼊300#，粗煤⽓变换系统的主要成分有CO2、CO、H2、H2S、CH4等。

到300#的粗煤⽓洗涤变换后进⼊400#，在300#的变换炉发⽣的主要反应有：C+ H2O→CO2+ H2 +Q。

进⼊400#变换⽓冷却系统的变换⽓主要成分是CO2、H2，还有少量的CO、N2、H2S、CH4等。

400#2段的主要作⽤是冷却变换⽓，⽓体的成分基本没有变化。

CO2、H2S等有害物质和各种杂质的作⽤会影响合成氨的质量，还可能造成设备仪器的损坏等，因此，在合成氨之前必须将这些有害物质和杂质去除。

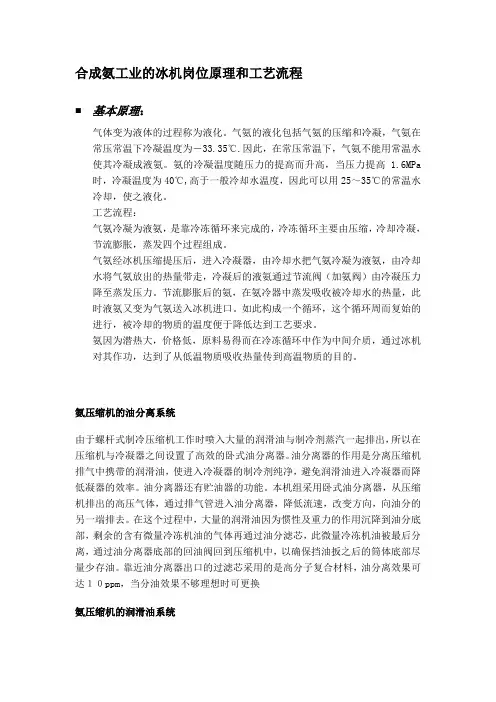

合成氨工业的冰机岗位原理和工艺流程基本原理：气体变为液体的过程称为液化。

气氨的液化包括气氨的压缩和冷凝，气氨在常压常温下冷凝温度为－33.35℃.因此，在常压常温下，气氨不能用常温水使其冷凝成液氨。

氨的冷凝温度随压力的提高而升高，当压力提高 1.6MPa 时，冷凝温度为40℃,高于一般冷却水温度，因此可以用25～35℃的常温水冷却，使之液化。

工艺流程：气氨冷凝为液氨，是靠冷冻循环来完成的，冷冻循环主要由压缩，冷却冷凝，节流膨胀，蒸发四个过程组成。

气氨经冰机压缩提压后，进入冷凝器，由冷却水把气氨冷凝为液氨，由冷却水将气氨放出的热量带走，冷凝后的液氨通过节流阀（加氨阀）由冷凝压力降至蒸发压力。

节流膨胀后的氨，在氨冷器中蒸发吸收被冷却水的热量，此时液氨又变为气氨送入冰机进口。

如此构成一个循环，这个循环周而复始的进行，被冷却的物质的温度便于降低达到工艺要求。

氨因为潜热大，价格低，原料易得而在冷冻循环中作为中间介质，通过冰机对其作功，达到了从低温物质吸收热量传到高温物质的目的。

氨压缩机的油分离系统由于螺杆式制冷压缩机工作时喷入大量的润滑油与制冷剂蒸汽一起排出，所以在压缩机与冷凝器之间设置了高效的卧式油分离器。

油分离器的作用是分离压缩机排气中携带的润滑油，使进入冷凝器的制冷剂纯净，避免润滑油进入冷凝器而降低凝器的效率。

油分离器还有贮油器的功能。

本机组采用卧式油分离器，从压缩机排出的高压气体，通过排气管进入油分离器，降低流速，改变方向，向油分的另一端排去。

在这个过程中，大量的润滑油因为惯性及重力的作用沉降到油分底部，剩余的含有微量冷冻机油的气体再通过油分滤芯，此微量冷冻机油被最后分离，通过油分离器底部的回油阀回到压缩机中，以确保挡油扳之后的筒体底部尽量少存油。

靠近油分离器出口的过滤芯采用的是高分子复合材料，油分离效果可达１０ppm，当分油效果不够理想时可更换氨压缩机的润滑油系统机组中的润滑主要起下列作用：喷入压缩机转子工作容积中起润滑、冷却、密封、降噪、减震的作用。

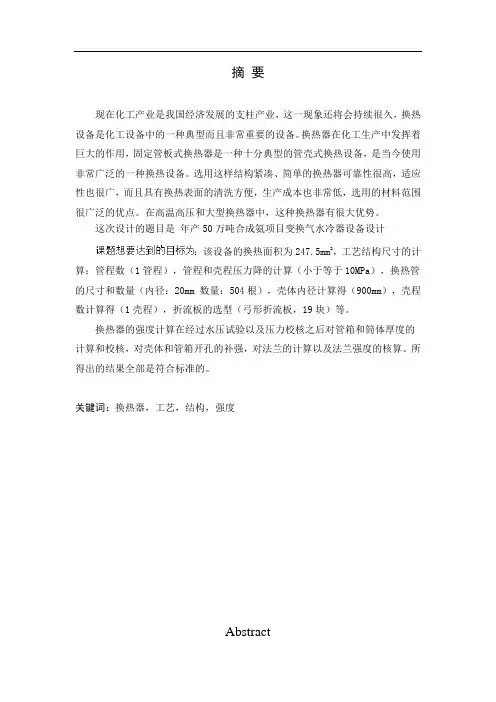

摘要现在化工产业是我国经济发展的支柱产业，这一现象还将会持续很久，换热设备是化工设备中的一种典型而且非常重要的设备。

换热器在化工生产中发挥着巨大的作用，固定管板式换热器是一种十分典型的管壳式换热设备，是当今使用非常广泛的一种换热设备。

选用这样结构紧凑、简单的换热器可靠性很高，适应性也很广，而且具有换热表面的清洗方便，生产成本也非常低，选用的材料范围很广泛的优点。

在高温高压和大型换热器中，这种换热器有很大优势。

这次设计的题目是年产50万吨合成氨项目变换气水冷器设备设计：该设备的换热面积为247.5mm2，工艺结构尺寸的计算：管程数（1管程），管程和壳程压力降的计算（小于等于10MPa），换热管的尺寸和数量（内径：20mm 数量：504根），壳体内径计算得（900mm），壳程数计算得（1壳程），折流板的选型（弓形折流板，19块）等。

换热器的强度计算在经过水压试验以及压力校核之后对管箱和筒体厚度的计算和校核，对壳体和管箱开孔的补强，对法兰的计算以及法兰强度的核算。

所得出的结果全部是符合标准的。

关键词：换热器，工艺，结构，强度AbstractThe chemical industry is still the pillar industry of China's economic development, and the mention of chemical equipment will have to mention theheat exchange equipment. Heat exchanger plays a huge role in the chemical production, fixed tube plate heat exchanger is a shell and tube type is a typicalheat transfer equipment, is the use of a very wide range of heat transferequipment. To choose such compact structure, simple heat exchanger has highreliability, adaptability is wide, and has convenient cleaning heat transfer surface, the production cost is also very low, the advantages of a wide range of material selection. In the high temperature and high pressureThis design topicis 400000tons /PVCproject crude vinylchloride purification,compression device of hot water cooler,Water cooler area calculation for (heat transfer area: 323.8mm2), calculation of process dimensions: tube number (1 tubes), calculation of tube side and shellside pressure drop (less than or equal to 0.4MPa), change the size and quantityof heat tube (diameter: 21mm number: 1425), shell diameter thecalculated (1400mm), shell number calculated (1 shell), selectionof baffle(baffle, block).Heat exchanger strength calculation after water pressure test and pressurecheck on the tube box and tube thickness calculation and verification, the shell and tube box opening reinforcement, calculation and strength offlange toflange calculation. The results are consistent with the standard.(B: flange flange), baffle, heat pipe (asbestos rubber sheetgasket, gasket),support (saddle) selection and specification.Keywords: heat exchanger, craft,structure, intensit目录摘要 (1)Abstract (1)前言 (1)第一章生产工艺的介绍 (2)1.1生产项目简介 (2)1.2该项目在世界以及我国的现状 (2)1.3工艺流程介绍 (3)第二章换热器的工艺计算 (3)2.1 设计任务 (3)2.2 确定设计方案 (4)2.2.1 换热器类型的选择 (4)2.2.2 流程安排 (5)2.3 工艺结构设计 (5)2.3.1 物性参数的确定 (5)2.3.2 估算传热面积 (6)2.3.2.1热流量以及的热负荷的确定........ 错误!未定义书签。

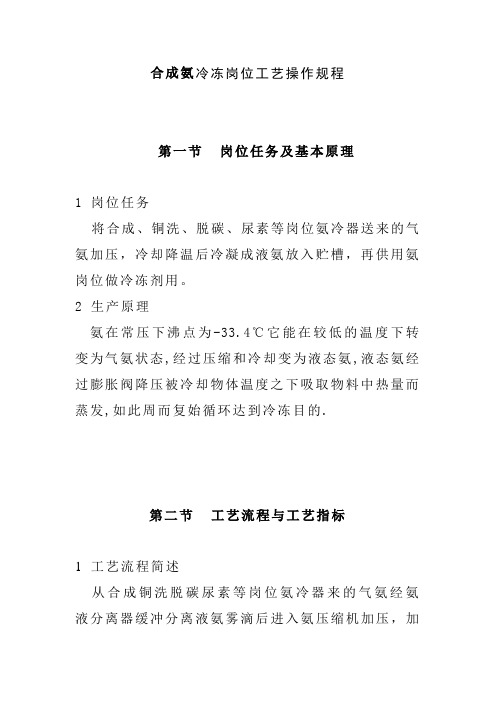

合成氨冷冻岗位工艺操作规程第一节岗位任务及基本原理1 岗位任务将合成、铜洗、脱碳、尿素等岗位氨冷器送来的气氨加压，冷却降温后冷凝成液氨放入贮槽，再供用氨岗位做冷冻剂用。

2 生产原理氨在常压下沸点为-33.4℃它能在较低的温度下转变为气氨状态,经过压缩和冷却变为液态氨,液态氨经过膨胀阀降压被冷却物体温度之下吸取物料中热量而蒸发,如此周而复始循环达到冷冻目的.第二节工艺流程与工艺指标1 工艺流程简述从合成铜洗脱碳尿素等岗位氨冷器来的气氨经氨液分离器缓冲分离液氨雾滴后进入氨压缩机加压，加压后的气氨进入氨油分离器分离油滴后，再进入水冷器冷凝成液氨放入液氨贮槽贮存，供各用氨岗位作冷冻剂用。

系统内设有煮油器，本工段的氨油分离器水冷器液氨贮槽内所含废油定期排入煮油器，用蒸汽加热分离氨和油分别回收利用。

2 工艺流程图排污回水进水进水回水排油排油油滤缓冲罐小缓冲罐油分油滤油分油分大冰机缓冲罐脱碳来透平机来冰机流程图合成合成合成1#脱碳脱铜洗中间槽蒸发冷却器水水减压充氨新缓冲罐排污脱碳铜洗来合成来2合成尿素来3 工艺指标渗透气氢含量：≥80%进口压力：0.18-0.3Mpa8AS17冰机油压0.3-0.5MpaLG20A220、KA25—1冰机油压大于出口压力：0.15-0.30Mpa冰机贮槽压力≤1.6Mpa进口温度：-3 - 15℃冰机液氨贮槽液位：≤8.0T出口压力：≤1.60Mpa8AS17出口温度：≤150℃G20A2L20冰机出口温度：≤120℃KA25—1冰机出口温度：≤120℃油温（轴瓦）温度：＜65℃电机温度按铭牌规定值执行8AS17 ≤65℃LG20A2L20冰机KA25—1冰机≤150℃冰机出口气氨冷凝温度≤38℃第三节主要设备一览表第四节正常操作要点1 压力和温度的控制经常检查冰机进出口气氨压力温度液氨贮槽压力油压高于出口压力0.15—0.30Npa，必须控制在工艺指标范围内，应及时检查蒸发冷凝器水量，以保证冰机制冷系数和防止冰机出口压力过高。
