互感器专业知识培训考试试题及答案

互感器专业知识培训考试试题82一、选择题(有几个选几个，每题4分)1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）A、浇注式B支柱式C干式2电流互感器保护级：10P15表示的意义为( B )A、15倍额定一次电流时互感器的复合误差大于10％B、15倍额定一次电流时互感器的复合误差小于10％C、15倍额定一次电流时互感器的比差大于10％D、15倍额定一次电流时互感器的比差小于10％3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VAA、10B、20C、404、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝A、40B、60C、80D、1005已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝A、略大于16000匝B、略小于16000匝C、等于16000匝6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为（ D ）A、3KV峰值B、3KV有效值C、5KV峰值D、5KV有效值7、下列第（A、B ）项不是电流互感器例行试验项目A、温升试验B、绝缘热稳定试验C、匝间过电压试验D、局部放电试验8、影响电流互感器的误差的主要因数有（A、B、C ）A、铁心B、线圈匝数C、二次导线的粗细D、温度9、功率可用下列（A、B、C、D ）公式表示A、P＝I*RB、P=U2/RC、P=U*ID、P=W/t10、选择使用电流互感器必须知道（A、B、C、D、E、F、G ）A、外形及安装尺寸B、型号、规格及级别、容量C、额定电流比D、能承受的动热稳定电流E、使用时严禁二次开路F、使用时二次的一端必须接地G、使用环境条件11、产品订货时必须向客户问清（A、B、C、D、E ）A、变比B、额定容量C、产品型号D、级别E、使用环境条件12、测量用电压互感器的最新国家计量检定规程代号是（ B ）A、JJG313-94B、JJG314-94C、JJG1021-2007D、GB1207-2006E、GB1207-1997二、填空题(每题4分)1、电流互感器的最新国家标准代号为GB1208-2006 。

互感器试题：[例1] 设线路上的电流约为900A，应该怎样测量？电流互感器额定一次电流大于900A的为1000A，因此可选用1000/5的电流互感器和1000的电流表，这个电流表上标有应用1000/5的电流互感器，按图1接线就可由电流表的指示直接读出线路上的电流。

[例2] 在例1中，如线路电流为900A，问实际通过电流表的电流有多大？通过线路的电流为I1通过电流表的电流为I2，，因此由式（3）可以得到：I2 = I1/Kn=900/（1000/5）=4.5A实际通过电流表的电流是4.5A。

[例3] 在例1中，如改用普通5A电流表进行测量，当电流表读数为4.8A时，线路上的电流有多大？由公式（3）可以得到：I1=KnI2=1000/5*4.8=960A[例4]在10KV高压线路上通过约3A的电流，应如何测量？线路上的电流大约只有3A，可以采用普通的5A电流表进行测量，但是在高压线路上，不能直接用5A电流表进行测量，必须通过高压电流互感器，因此选用10KV 5/5高压电流互感器和5A电流表，按图1进行测量。

因为互感器的电流比为5/5，即一次电流等于二次电流，所以与直接测量时一样，电流表可以直接读出线路上的电流数值，这时电流互感器实际上是用来是绝缘隔离的作用。

由此可见，凡是不需要改变电流的大小，而需要二次和一次有绝缘隔离的，可以采用5/5的电流互感器。

[例5] LMZJ-0.5型电流互感器的额定容量为10VA，问它的额定负荷多大？由式（6）可以求得额定负荷Zn=Sn/25=10/25=0.4Ω[例6] 例5LMZJ-0.5型电流互感器的额定电压多高？型号上所标的0.5，说明其额定电压为0.5 KV，即为500V 低压电流互感器。

[例7] 额定负荷为0.2的电流互感器，其额定容量多大？由式（6）可以求得额定容量Sn=25Zn=25*0.2=5V A [例8] 额定容量为5VA的电流互感器，如果其额定二次电流为1A，求它的额定负荷。

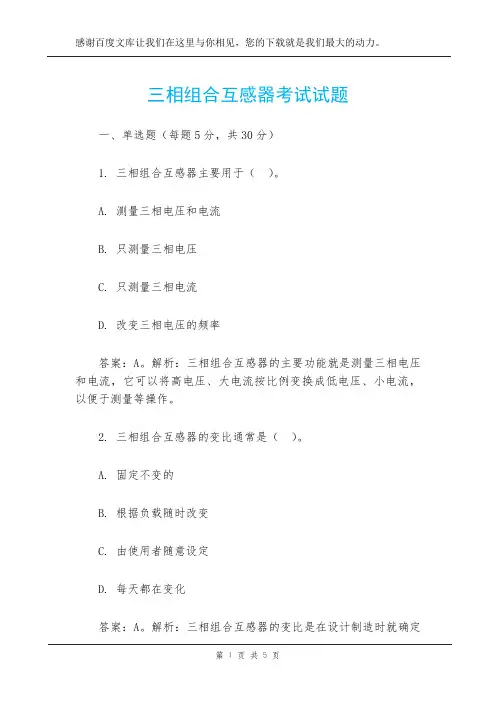

三相组合互感器考试试题一、单选题（每题5分，共30分）1. 三相组合互感器主要用于（）。

A. 测量三相电压和电流B. 只测量三相电压C. 只测量三相电流D. 改变三相电压的频率答案：A。

解析：三相组合互感器的主要功能就是测量三相电压和电流，它可以将高电压、大电流按比例变换成低电压、小电流，以便于测量等操作。

2. 三相组合互感器的变比通常是（）。

A. 固定不变的B. 根据负载随时改变C. 由使用者随意设定D. 每天都在变化答案：A。

解析：三相组合互感器的变比是在设计制造时就确定好的，是固定不变的，这样才能准确地进行电压和电流的变换测量。

3. 以下关于三相组合互感器安装位置的说法正确的是（）。

A. 可以安装在任意位置B. 必须安装在室内C. 一般安装在电力线路上合适的位置D. 只能安装在电线杆顶端答案：C。

解析：三相组合互感器一般安装在电力线路上合适的位置，这个位置要满足测量的准确性、安全性等多方面的要求，不是任意位置，也不一定必须在室内或者只能在电线杆顶端。

二、多选题（每题8分，共40分）1. 三相组合互感器的组成部分可能包括（）。

A. 铁芯B. 绕组C. 绝缘外壳D. 散热装置答案：ABCD。

解析：铁芯是互感器的重要组成部分，用于导磁；绕组用于实现电压或电流的变换；绝缘外壳保障安全防止触电；散热装置有助于互感器在工作时散热，保证正常运行。

2. 三相组合互感器在电力系统中的作用有（）。

A. 计量电能B. 监测电路状态C. 为保护装置提供信号D. 调节电压答案：ABC。

解析：它可以计量电能，通过测量电压和电流来计算电能的消耗；能够监测电路状态，如电流电压是否正常等；还能为保护装置提供信号，例如当电流过大等异常情况时提供信号触发保护。

但它一般不能调节电压。

3. 影响三相组合互感器精度的因素有（）。

A. 温度B. 湿度C. 磁场干扰D. 自身老化答案：ABCD。

解析：温度过高或过低可能影响互感器的性能从而影响精度；湿度大会造成绝缘等问题影响精度；磁场干扰会干扰测量结果；自身老化后其内部的元件性能下降也会影响精度。

变压器互感器制造工试题及答案一、单选题（共100题，每题1分，共100分）1、晶体管串联型稳压电源中调整管断开会造成输出( )A、电流增加B、电压不变C、无电压D、电压增加正确答案：C2、TTL集成门电路使用时，输入端悬空表示的电平是( )A、零电平B、低电平C、高电平D、不确定正确答案：C3、把空载变压器从电网中切除，将引起( )。

A、过电流；B、电网电压降低；C、无功减小。

D、过电压；正确答案：D4、电流互感器的一次绕组匝数很少，串联在线路里，其电流大小取决于线路的（）。

A、最小电流B、负载电流C、额定电流D、最大电流正确答案：B5、焊接集成电路一般选用功率（）W的内热式电烙铁。

A、50B、35C、20D、75正确答案：C6、蓄电池室内温度在( )之间。

A、不高于50℃；B、10～30℃；C、5～10℃；D、－10～0℃。

正确答案：B7、电感器在电路中用字母（）表示A、HB、LC、CD、R正确答案：B8、SN10-10型断路器导电杆行程可用增减( )来调整。

A、限位器垫片；B、缓冲胶垫。

C、绝缘垫片；D、绝缘拉杆；正确答案：A9、从业人员在（）人以下的非高危行业的生产经营单位，可以不设置安全生产管理机构，但至少应配备兼职的安全生产管理人员。

A、500B、300C、1000D、200正确答案：B10、在小电流接地系统中，发生金属性接地时接地相的电压( )。

A、等于零；B、等于10kV；C、升高；D、不变。

正确答案：A11、MF47型万用表交流电压挡位有( )A、1V、5V、250V、500V、1000VB、1V、5V、25V、50V、100VC、1V、5V、25V、500V、1000VD、10V、50V、250V、500V、1000V正确答案：D12、电容器在电路中用字母（）表示A、LB、HC、CD、R正确答案：C13、输出信号的幅度随输入信号频率的变化关系为( )A、相频特性B、静态特性C、幅频特性D、动态特性正确答案：C14、在供电线路上安装保险丝，这种方法符合（）安全技术措施基本原则A、设置薄弱环节B、消除危险源C、隔离D、限制能量正确答案：A15、连接CY3液压机构与工作缸间的油管路，为便于排气，沿操作机构方向有约( )的升高坡度。

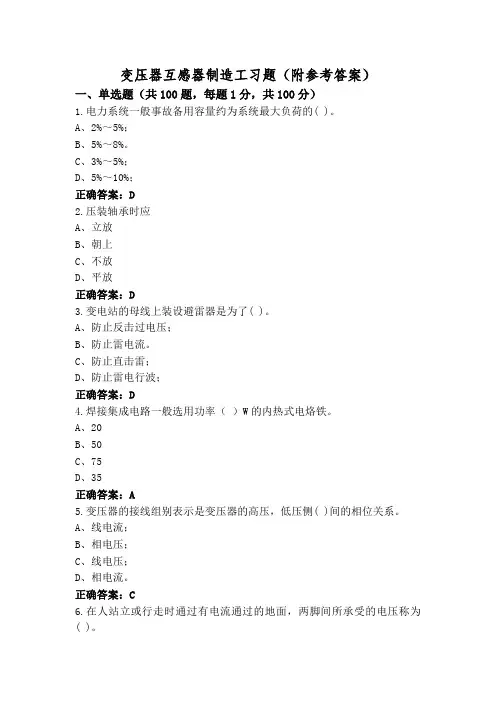

变压器互感器制造工习题（附参考答案）一、单选题（共100题，每题1分，共100分）1.电力系统一般事故备用容量约为系统最大负荷的( )。

A、2%～5%；B、5%～8%。

C、3%～5%；D、5%～10%；正确答案：D2.压装轴承时应A、立放B、朝上C、不放D、平放正确答案：D3.变电站的母线上装设避雷器是为了( )。

A、防止反击过电压；B、防止雷电流。

C、防止直击雷；D、防止雷电行波；正确答案：D4.焊接集成电路一般选用功率（）W的内热式电烙铁。

A、20B、50C、75D、35正确答案：A5.变压器的接线组别表示是变压器的高压，低压侧( )间的相位关系。

A、线电流；B、相电压；C、线电压；D、相电流。

正确答案：C6.在人站立或行走时通过有电流通过的地面，两脚间所承受的电压称为( )。

A、接触电压；B、跨步电压；C、接地电压；D、过渡电压。

正确答案：B7.需长时间操作大功率的电烙铁，一般采用（）握持方法较好。

A、都可以B、反握法C、正握法D、握笔法正确答案：B8.直流稳压电源的输入电压发生变大时，输出电压的变化是( )A、变大B、不能确定C、变小D、基本不变正确答案：D9.为了消除超高压断路器各个断口上的电压分布不均匀，改善灭弧性能，可在断路器各个断口加装( )。

A、并联均压电容；B、均压电阻；C、均压带；D、均压环。

正确答案：A10.标志断路器开合短路故障能力的数据是( )。

A、最大单相短路电流；B、断路电压；C、额定短路开合电流的峰值；D、最大运行负荷电流。

正确答案：C11.输出信号的幅度随输入信号频率的变化关系为( )A、相频特性B、动态特性C、幅频特性D、静态特性正确答案：C12.某贴片电容的实际容量是0.022F，换成数字标识是A、223B、222C、221D、224正确答案：A13.对放大电路进行调试，静态主要测试（）参数。

A、输入电阻B、静态工作点C、放大倍数D、输出电阻正确答案：B14.表示产品组成部分相互连接关系的图样为( )A、元件分布图B、装配图C、元件连接图D、电子产品方框图正确答案：B15.电阻器在电路中用字母（）表示。

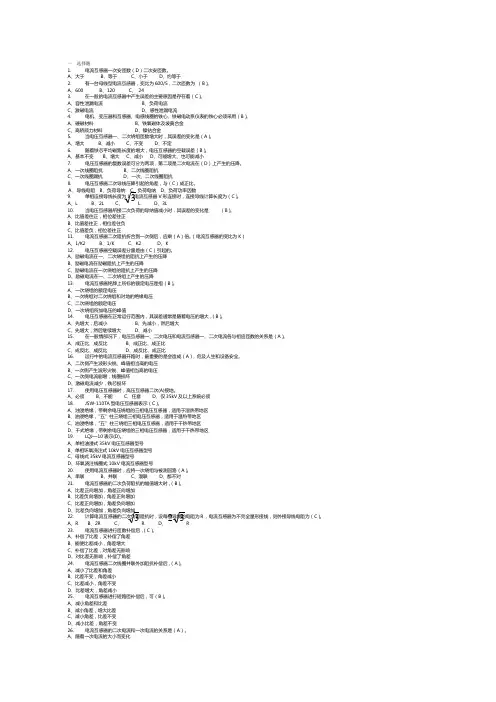

一 选择题 1. 电流互感器一次安匝数（D ）二次安匝数。

A 、大于 B 、等于 C 、小于 D 、约等于 2. 有一台母线型电流互感器，变比为600/5，二次匝数为 （B ）。

A 、600 B 、120 C 、 24 3. 在一般的电流互感器中产生误差的主要原因是存在着（C ）。

A 、容性泄漏电流 B 、负荷电流C 、激磁电流D 、感性泄漏电流 4. 电机、变压器和互感器、电感线圈的铁心、铁磁电动系仪表的铁心必须采用（B ）。

A 、硬磁材料 B 、铁氧磁体及坡莫合金 C 、高矫顽力材料 D 、镍钴合金 5. 当电压互感器一、二次绕组匝数增大时，其误差的变化是（A ）。

A 、增大 B 、减小 C 、不变 D 、不定 6. 随着铁芯平均磁路长度的增大，电压互感器的空载误差（B ）。

A 、基本不变 B 、增大 C 、减小 D 、可能增大、也可能减小 7. 电压互感器的复数误差可分为两项，第二项是二次电流在（D ）上产生的压降。

A 、一次线圈阻抗 B 、二次线圈阻抗C 、一次线圈漏抗D 、一次、二次线圈阻抗 8. 电压互感器二次导线压降引起的角差，与（C ）成正比。

Ａ、导线电阻 B 、负荷导纳 C 、负荷电纳 D 、负荷功率因数 9. 单相连接导线长度为L ，电流互感器V 形连接时，连接导线计算长度为（C ）。

A 、L B 、2L C 、3L D 、3L 10. 当电压互感器所接二次负荷的导纳值减小时，其误差的变化是 （B ）。

A 、比值差往正，相位差往正 B 、比值差往正，相位差往负 C 、比值差负，相位差往正 11. 电流互感器二次阻抗折合到一次侧后，应乘（A ）倍。

（电流互感器的变比为K ） A 、1/K2 B 、1/K C 、K2 D 、K 12. 电压互感器空载误差分量是由（C ）引起的。

A 、励磁电流在一、二次绕组的阻抗上产生的压降 B 、励磁电流在励磁阻抗上产生的压降C 、励磁电流在一次绕组的阻抗上产生的压降D 、励磁电流在一、二次绕组上产生的压降 13. 电流互感器铭牌上所标的额定电压是指（B ）。

变压器互感器制造工考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1.直流稳压电源的外接负载发生变大时，输出电压的变化是( )A、基本不变B、变小C、不能确定D、变大正确答案：A2.在6～10kV中性点不接地系统中，发生接地时，非故障相的相电压将( )。

A、升高一倍。

B、不升高；C、同时降低；D、升高1.732倍；正确答案：D3.发热元件的安装要求是 ( )A、不允许直立安装B、允许贴板安装C、不允许悬空安装D、采用悬空，不允许贴板安装正确答案：D4.某变压器的一、二次绕组匝数比是25，二次侧电压是400V那么一次侧电压为( )。

A、35000V；B、10000V；C、40000V。

D、15000V；正确答案：B5.隔离开关因没有专门的( )装置，故不能用来接通负荷电流和切断短路电流。

A、灭弧；B、封闭；C、快速机构；D、绝缘。

正确答案：A6.标识为3R3的电阻器，其阻值应该是A、33ΩB、3300ΩC、330ΩD、3.3Ω正确答案：D7.变压器铭牌上的额定容量是指( )功率。

A、无功；B、视在；C、有功；D、最大。

正确答案：B8.输出信号的幅度随输入信号频率的变化关系为( )A、相频特性B、幅频特性C、动态特性D、静态特性正确答案：B9.以下关于支持保障系统中的通讯系统，说法不正确的是A、应设立备用的通讯系统B、通讯系统是保障应急救援工作正常开展的关键C、保证整个应急救援过程中救援组织内部以及内部与外部之间通讯的通畅D、明确通讯系统的法律责任正确答案：D10.以下属于化学性危险、有害因素的是A、有毒物质B、粉尘与气溶胶C、噪声危害D、电磁辐射正确答案：A11.GW5型隔离开关，当操作机构带动一个绝缘子柱转动( )时，经过齿轮转动，另一个绝缘子沿相反方向转动。

A、45°；B、90°；C、180°。

D、60°；正确答案：B12.焊接时将电路之间不应连接的地方误焊接起来的现象称为( )A、拆焊B、桥接C、虚焊D、漏焊正确答案：B13.变压器铭牌上标注有额定电压Ue＋5%，是说明该变压器是( )。

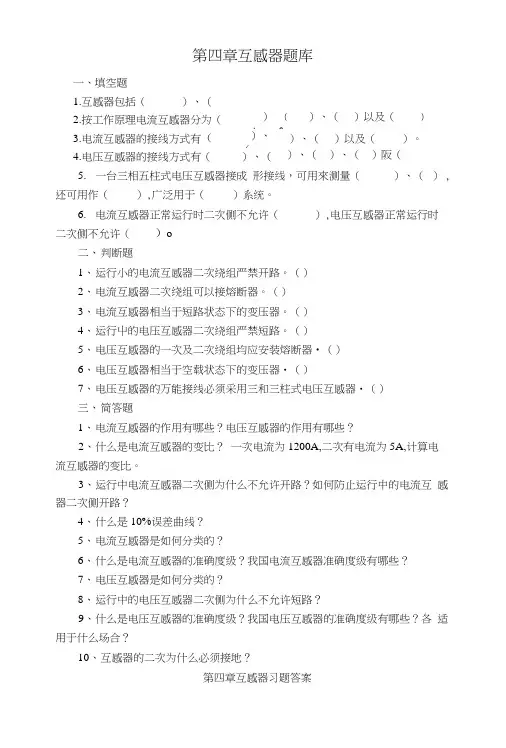

第四章互感器题库一、填空题1.互感器包括（）、（）o2.按工作原理电流互感器分为（）、' （）、（）以及（）03.电流互感器的接线方式有（）、（）、（）以及（）。

4.电压互感器的接线方式有（）、（）、（）、（）阪（）5.一台三相五柱式电压互感器接成形接线，可用來测量（）、（）, 还可用作（）,广泛用于（）系统。

6.电流互感器正常运行时二次侧不允许（）,电压互感器正常运行时二次侧不允许（）o二、判断题1、运行小的电流互感器二次绕组严禁开路。

（）2、电流互感器二次绕组可以接熔断器。

（）3、电流互感器相当于短路状态下的变压器。

（）4、运行屮的电压互感器二次绕组严禁短路。

（）5、电压互感器的一次及二次绕组均应安装熔断器•（）6、电压互感器相当于空载状态下的变压器・（）7、电压互感器的万能接线必须采用三和三柱式电压互感器・（）三、简答题1、电流互感器的作用有哪些？电压互感器的作用有哪些？2、什么是电流互感器的变比？一次电流为1200A,二次有电流为5A,计算电流互感器的变比。

3、运行中电流互感器二次侧为什么不允许开路？如何防止运行中的电流互感器二次侧开路？4、什么是10%误差曲线？5、电流互感器是如何分类的？6、什么是电流互感器的准确度级？我国电流互感器准确度级有哪些？7、电压互感器是如何分类的？8、运行中的电压互感器二次侧为什么不允许短路？9、什么是电压互感器的准确度级？我国电压互感器的准确度级有哪些？各适用于什么场合？10、互感器的二次为什么必须接地？第四章互感器习题答案一、填空题1.屯压互感器、电流互感器2.电磁式、电容式、光电式无线电式3.-相式接线、两相V形接线、两相电流差接线三相星形接线4.单相接线、V, v接线、三相三柱式互感器接线、三相五柱式互感器接线、三台单相式电压互感器接线5.线电压、相电压绝缘监察小电流接地6.开路短路二、判断题1.V2.X3. V4. V5. V6. V7. V三、简答题1.答(1)将一次回路的高电压和大电流变为二次回路的标准值。

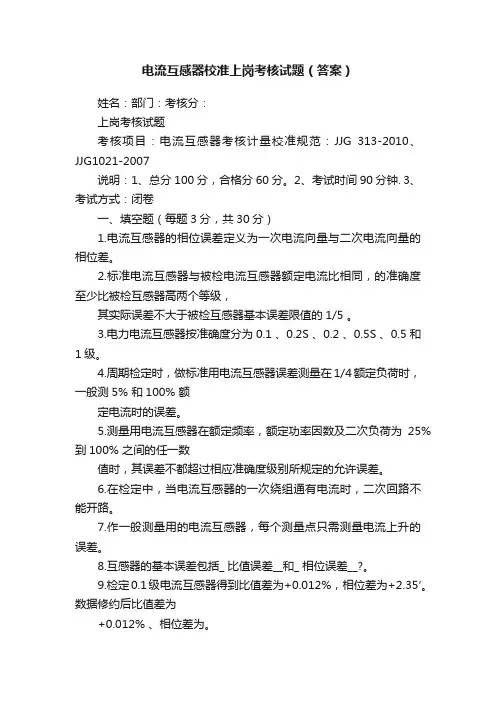

电流互感器校准上岗考核试题（答案）姓名：部门：考核分：上岗考核试题考核项目：电流互感器考核计量校准规范：JJG 313-2010、JJG1021-2007说明：1、总分100分，合格分60分。

2、考试时间90分钟. 3、考试方式：闭卷一、填空题（每题3分，共30分）1.电流互感器的相位误差定义为一次电流向量与二次电流向量的相位差。

2.标准电流互感器与被检电流互感器额定电流比相同，的准确度至少比被检互感器高两个等级，其实际误差不大于被检互感器基本误差限值的1/5 。

3.电力电流互感器按准确度分为0.1 、0.2S 、0.2 、0.5S 、0.5 和1级。

4.周期检定时，做标准用电流互感器误差测量在1/4额定负荷时，一般测5% 和100% 额定电流时的误差。

5.测量用电流互感器在额定频率，额定功率因数及二次负荷为25% 到100% 之间的任一数值时，其误差不都超过相应准确度级别所规定的允许误差。

6.在检定中，当电流互感器的一次绕组通有电流时，二次回路不能开路。

7.作一般测量用的电流互感器，每个测量点只需测量电流上升的误差。

8.互感器的基本误差包括_ 比值误差__和_ 相位误差__?。

9.检定0.1级电流互感器得到比值差为+0.012%，相位差为+2.35′。

数据修约后比值差为+0.012% 、相位差为。

10.测量用电流互感器的绕组极性规定为减极性。

二、选择题（每题3分，共30分）1.检互感器时需进行退磁，检 B 互感器时不需要退磁。

A电压；电流B电流；电压2.额定二次电流为5A，额定负荷7.5V A及以下的测量用电流互感器，下限负荷（制造厂未规定）为A V A。

A 2.5B 3.75C 1.8753.二次额定电流为5A的电力电流互感器，下限负荷一般按 B V A 选取。

A 2.5B 3.75C 14. 二次额定电流为1A的电力电流互感器，下限负荷一般按 C V A 选取。

A 2.5B 3.75C 15.测量用电流互感器的检定周期一般为年。

13 电容分压器的电压系数应不大于被检互感器基本误差限值的___D___ 。

A. 1/3B. 1/4C. 1/5D. 1/1014 标准器的实际误差应不大于被检互感器基本误差限值的___C___ 。

A. 1/3B. 1/4C. 1/5D. 1/1015 额定电压下电压负荷箱的有功与无功分量误差应不超出__C____ 。

A. 3%B. 5%C. 6%D. 9%16 5%额定电流下电流负荷箱的有功与无功分量误差应不超出___D____ 。

A. 3%B. 5%C. 6 %D. 9%17 电流负荷箱上应标明外部___A___ 数值。

A. 接线电阻B. 分布电容C. 回路阻抗18 电流负荷箱的允许误差应按___A___计算。

A. 负荷值B. 负荷值减去接线电阻C. 负荷值加上接线电阻19 误差测量装置引起的测量误差应不大于___B___ 基本误差限值的1/10。

A. 标准器B. 被检互感器C. 校验仪D. 负荷箱20 电流电压百分表除满足1.5级外, 在规定的测量范围内, __A____应保持不变。

A. 内阻抗B. 误差C. 分辨力(三) 问答题（每题15分,共30分）1、试述电压互感器的检定的参比条件。

答：电压互感器检定的参比条件包括：环境温度－25℃～55℃，相对湿度≤95%，二次负荷为额定负荷～下限负荷，下限负荷规定为2.5VA，电源波形畸变系数≤5%，环境电磁强干扰强度不大于正常接线所产生的电磁场，外绝缘清洁干燥。

2、试述运行变差的定义。

答：电力互感器运行变差定义为互感器误差受运行环境的影响而发生的变化。

它可以由运行状态如环境温度、剩磁、邻近效应引起，也可以由运行方式引起，如变换高压电流互感器一次导体对地电压，变换大电流互感器一次导体回路等。

互感器专业知识培训考试试题82一、选择题(有几个选几个，每题4分)1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）A、浇注式B支柱式C干式2电流互感器保护级：10P15表示的意义为( B )A、15倍额定一次电流时互感器的复合误差大于10％B、15倍额定一次电流时互感器的复合误差小于10％C、15倍额定一次电流时互感器的比差大于10％D、15倍额定一次电流时互感器的比差小于10％3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VAA、10B、20C、404、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝A、40B、60C、80D、1005已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝A、略大于16000匝B、略小于16000匝C、等于16000匝6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为（ D ）A、3KV峰值B、3KV有效值C、5KV峰值D、5KV有效值7、下列第（A、B ）项不是电流互感器例行试验项目A、温升试验B、绝缘热稳定试验C、匝间过电压试验D、局部放电试验8、影响电流互感器的误差的主要因数有（A、B、C ）A、铁心B、线圈匝数C、二次导线的粗细D、温度9、功率可用下列（A、B、C、D ）公式表示A、P＝I*RB、P=U2/RC、P=U*ID、P=W/t10、选择使用电流互感器必须知道（A、B、C、D、E、F、G ）A、外形及安装尺寸B、型号、规格及级别、容量C、额定电流比D、能承受的动热稳定电流E、使用时严禁二次开路F、使用时二次的一端必须接地G、使用环境条件11、产品订货时必须向客户问清（A、B、C、D、E ）A、变比B、额定容量C、产品型号D、级别E、使用环境条件12、测量用电压互感器的最新国家计量检定规程代号是（ B ）A、JJG313-94B、JJG314-94C、JJG1021-2007D、GB1207-2006E、GB1207-1997二、填空题(每题4分)1、电流互感器的最新国家标准代号为GB1208-2006 。

第四章互感器题库一、填空题1．互感器包括（）、（）。

2．按工作原理电流互感器分为（）、（）、（）以及（）。

3．电流互感器的接线方式有（）、（）、（）以及（）。

4．电压互感器的接线方式有（）、（）、（）、（）以及（）。

5．一台三相五柱式电压互感器接成形接线，可用来测量（）、（），还可用作（），广泛用于（）系统。

6．电流互感器正常运行时二次侧不允许（），电压互感器正常运行时二次侧不允许（）。

二、判断题1、运行中的电流互感器二次绕组严禁开路。

（）2、电流互感器二次绕组可以接熔断器。

（）3、电流互感器相当于短路状态下的变压器。

（）4、运行中的电压互感器二次绕组严禁短路。

（）5、电压互感器的一次及二次绕组均应安装熔断器 . （）6、电压互感器相当于空载状态下的变压器 . （）7、电压互感器的万能接线必须采用三相三柱式电压互感器 . （）三、简答题1、电流互感器的作用有哪些？电压互感器的作用有哪些？2、什么是电流互感器的变比？一次电流为1200A,二次有电流为5A,计算电流互感器的变比。

3、运行中电流互感器二次侧为什么不允许开路？如何防止运行中的电流互感器二次侧开路？4、什么是10%误差曲线？5、电流互感器是如何分类的？6、什么是电流互感器的准确度级？我国电流互感器准确度级有哪些？7、电压互感器是如何分类的？8、运行中的电压互感器二次侧为什么不允许短路？9、什么是电压互感器的准确度级？我国电压互感器的准确度级有哪些？各适用于什么场合？10、互感器的二次为什么必须接地？第四章 互感器习题答案一、 填空题1． 电压互感器、 电流互感器2． 电磁式、 电容式、 光电式 无线电式3． 一相式接线、 两相V 形接线、 两相电流差接线 三相星形接线4．单相接线、 V ，ｖ接线、 三相三柱式互感器接线、 三相五柱式互感器接线、三台单相式电压互感器接线5． 线电压、 相电压 绝缘监察 小电流接地6． 开路 短路二、判断题1.√2.×3.√4.√5.√6.√7.√三、简答题1.答：（1）将一次回路的高电压和大电流变为二次回路的标准值。

互感器专业知识培训考试试题82一、选择题(有几个选几个，每题4分)1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）A、浇注式B支柱式C干式2电流互感器保护级：10P15表示的意义为( B )A、15倍额定一次电流时互感器的复合误差大于10％B、15倍额定一次电流时互感器的复合误差小于10％C、15倍额定一次电流时互感器的比差大于10％D、15倍额定一次电流时互感器的比差小于10％3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VAA、10B、20C、404、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝A、40B、60C、80D、1005已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝A、略大于16000匝B、略小于16000匝C、等于16000匝6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为（ D ）A、3KV峰值B、3KV有效值C、5KV峰值D、5KV有效值7、下列第（A、B ）项不是电流互感器例行试验项目A、温升试验B、绝缘热稳定试验C、匝间过电压试验D、局部放电试验8、影响电流互感器的误差的主要因数有（A、B、C ）A、铁心B、线圈匝数C、二次导线的粗细D、温度9、功率可用下列（A、B、C、D ）公式表示A、P＝I*RB、P=U2/RC、P=U*ID、P=W/t10、选择使用电流互感器必须知道（A、B、C、D、E、F、G ）A、外形及安装尺寸B、型号、规格及级别、容量C、额定电流比D、能承受的动热稳定电流E、使用时严禁二次开路F、使用时二次的一端必须接地G、使用环境条件11、产品订货时必须向客户问清（A、B、C、D、E ）A、变比B、额定容量C、产品型号D、级别E、使用环境条件12、测量用电压互感器的最新国家计量检定规程代号是（ B ）A、JJG313-94B、JJG314-94C、JJG1021-2007D、GB1207-2006E、GB1207-1997二、填空题(每题4分)1、电流互感器的最新国家标准代号为GB1208-2006 。

（二）电压互感器1、什么是电压互感器？它有什么用途？答：电压互感器是一种电压的变换装置（也称仪用变压器，PT）。

它将高电压变换为低电压，以便用低压量值反映高压量值的变化。

因此，可以直接用普通电气仪表进行测量。

由于采用了电压互感器，各种测量仪表和保护装置不直接与高电压相连接，从而保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘，制造测量仪表和继电器电压线圈制造上得以标准化，简化了制造工艺并降低了成本。

因此，电压互感器在电力系统中得到了广泛的应用。

2、电压互感器与变压器有何不同？答：电压互感器的构造和原理与普通变压器相同，它也是由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电压互感器的一次线圈接于系统的线电压或相电压，其绝缘应随实际系统电压的高低而定。

一次线圈具有较多的匝数，二次线圈供给仪表或继电器的电压线圈。

电压互感器的工作原理与电力变压器相同，但由于用途不同，因此，在设计时也有不同的要求。

通常电力变压器在电压误差上虽有一定的要求，但是其满载的电压调整率（即（空载电压---满载电压）/满载电压；变动范围较大。

一、二次电压间的相角差也可以不考虑。

而电压互感器的误差要求则比电力变压器严格，电压调整率也应极小，只有这样才能保证其准确度等级的要求。

3、解释电压互感器的铭牌数据答（1）型号：J-----第一位时表示电压互感器；在第三位时表示油浸式，在第四位时，表示接地保护；S------第二位时表示三相；D------第二位时表示单相；G------第三位时表示干式；Z-------第三位时表示浇注式；W------第四位时表示五铁芯柱式；B-------第四位时表示有祉偿线圈的；C------第二位时表示串级绝缘，在第三位时表示瓷绝缘；（2）变压比：常以一、二次线圈的额定电压标出。

变压比K=U1e/u2e（3）误差等级：电压互感器变比误差的百分值。

通常为0.2、0.5、1、3级。

使用时根据负荷需要来选用。

变压器互感器制造工复习题（含参考答案）一、单选题（共100题，每题1分，共100分）1.电缆线路相当于一个电容器，停电后的线路上还存在有剩余电荷，对地仍有( )，因此必须经过充分放电后，才可以用手接触。

A、电位差；B、很小电位；C、电流。

D、等电位；正确答案：A2.从业人员在（）人以下的非高危行业的生产经营单位，可以不设置安全生产管理机构，但至少应配备兼职的安全生产管理人员。

A、1000B、300C、500D、200正确答案：B3.以下关于诚实守信的认识和判断中，正确的选项是A、诚实守信应以追求利益最大化为准则B、诚实守信与经济发展相矛盾C、诚实守信是市场经济应有的法则D、是否诚实守信要视具体对象而定正确答案：C4.以下关于职业安全健康管理体系审核的说法正确的是:A、第一阶段审核由文件审核和第一阶段现场审核两部分组成B、通过第三阶段审核后，审核组要对受审方的职业安全健康管理体系能否通过做出结论C、第二阶段现场审核由第一阶段整改审核、第二阶段现场审核组成D、审核通常分为三个阶段，即第一阶段审核、第二阶段现场审核以及第三阶段跟踪验证审核正确答案：A5.变压器大修项目的内容包括( )。

A、清除油枕中污秽及检查油位计；B、油箱及附件的检修涂漆；C、冷却器安全气道及其保护膜的检修；D、对器身进行检修。

正确答案：D6.变压器净油器中硅胶重量是变压器油质量的( )。

A、10%；B、1%；C、0.5%；D、5%。

正确答案：B7.一电容应用数码表示为103，则该电容的容量的是( )A、100000PFB、10000PFC、100PFD、1000PF正确答案：B8.下列关于创新的论述，正确的是A、创新就是独立自主B、创新与继承根本对立C、创新不需要引进国外新技术D、创新是民族进步的灵魂正确答案：D9.规定了电子元器件的额定值，一般包括额定工作电压、额定工作电流、额定功率消耗及额定工作温度等。

它们的定义是：电子元器件能够（）工作的电压、电流、功率消耗及环境温度。
