第二章 传感器概述

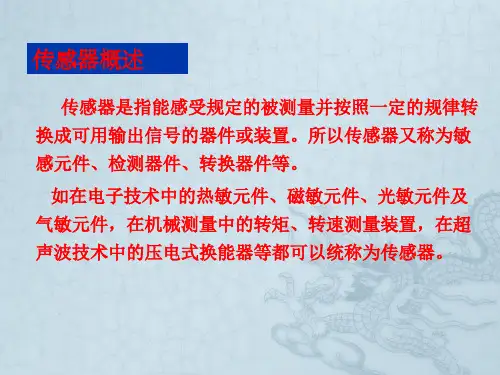

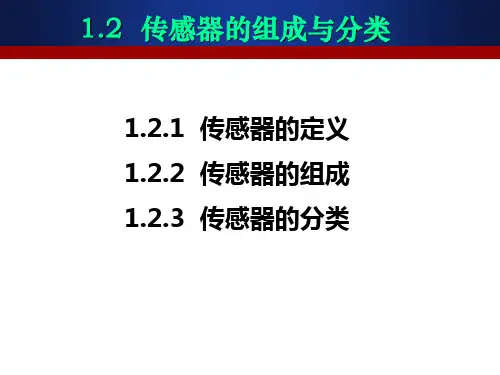

第一章传感器概述1．1 传感器的组成与分类1．1．1 传感器的定义✧传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

通常由敏感元件和转换元件组成。

敏感元件指传感器中能直接感受被测量的部分，转换元件指传感器中能将敏感元件输出转换为适于传输和测量的电信号部分。

✧传感器输出信号有很多形式，如电压、电流、频率、脉冲等，输出信号的形式由传感器的原理确定。

1．1．2 传感器的组成✧一般讲传感器由敏感元件和转换元件组成。

但由于传感器输出信号一般都很微弱，需要有信号调节与转换电路将其放大或转换为容易传输、处理、记录和显示的形式。

因此调节信号与转换电路及所需电源都应作为传感器组成的一部分。

如图1-1所示。

传感器组成方块图✧常见的调节信号与转换电路有放大器、电桥、振荡器、电荷放大器等，他们分别与相应的传感器相配合。

1．1．3 传感器的分类✧表1-1 按输入量分类、按工作原理分类、按物理现象分类、按能量关系分类和按输出信号分类。

1．2 传感器在科技发展中的重要性1．2．1 传感器的作用与地位将计算机比喻人的大脑，传感器比喻为人的感觉器官。

功能正常完美的感觉器官，迅速准确地采集与转换获得的外界信息，使大脑发挥应有的作用。

自动化程度越高，对传感器的依赖性就越大。

1．2．2 传感器技术是信息技术的基础与支柱现代信息技术的基础是信息采集、信息传输与信息处理，它们就是传感器技术、通信技术和计算机技术。

传感器在信息采集系统中处于前端，它的性能将影响整个系统的工作状态和质量。

1．2．3 科学技术的发展与传感器有密切关系传感器的重要性还体现在已经广泛应用于各个学科领域。

如工业自动化、农业现代化、军事工程、航天技术、机器人技术、资源探测、海洋开发、环境监测、安全保卫、医疗诊断、家用电器等领域。

1．3 传感器技术的发展动向✧传感器技术共性是利用物理定律和物质的物理、化学和生物特性，将非电量转换成电量。

✧传感器技术的主要发展方向一是开展基础研究，发现新现象，开发传感器的新材料和新工艺；二是实现传感器的集成化与智能化。

第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3．用测量范围为-50～+150kPa的压力传感器测量140kPa压力时，传感器测得示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差2140142=-=∆kPa实际相对误差%43.1%100140140142=⨯-=δ标称相对误差%41.1%100142140142=⨯-=δ引用误差%1%10050150140142=⨯---=）（γ4．什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

传感器与检测技术-教案第一章：传感器概述1.1 教学目标了解传感器的定义、分类和作用理解传感器的基本原理和特性掌握传感器的选用和安装方法1.2 教学内容传感器的定义和分类传感器的基本原理和特性传感器的选用和安装方法1.3 教学方法讲授传感器的基本概念和分类分析实际案例，讲解传感器的工作原理和特性动手实验，演示传感器的选用和安装方法1.4 教学评估课堂问答，检查学生对传感器定义和分类的理解分析案例，评估学生对传感器工作原理和特性的掌握程度实验报告，评估学生对传感器选用和安装方法的掌握程度第二章：温度传感器2.1 教学目标了解温度传感器的定义、分类和作用理解温度传感器的基本原理和特性掌握温度传感器的选用和安装方法2.2 教学内容温度传感器的定义和分类温度传感器的基本原理和特性温度传感器的选用和安装方法2.3 教学方法讲授温度传感器的基本概念和分类分析实际案例，讲解温度传感器的工作原理和特性动手实验，演示温度传感器的选用和安装方法2.4 教学评估课堂问答，检查学生对温度传感器定义和分类的理解分析案例，评估学生对温度传感器工作原理和特性的掌握程度实验报告，评估学生对温度传感器选用和安装方法的掌握程度第三章：压力传感器3.1 教学目标了解压力传感器的定义、分类和作用理解压力传感器的基本原理和特性掌握压力传感器的选用和安装方法3.2 教学内容压力传感器的定义和分类压力传感器的基本原理和特性压力传感器的选用和安装方法3.3 教学方法讲授压力传感器的基本概念和分类分析实际案例，讲解压力传感器的工作原理和特性动手实验，演示压力传感器的选用和安装方法3.4 教学评估课堂问答，检查学生对压力传感器定义和分类的理解分析案例，评估学生对压力传感器工作原理和特性的掌握程度实验报告，评估学生对压力传感器选用和安装方法的掌握程度第四章：流量传感器4.1 教学目标了解流量传感器的定义、分类和作用理解流量传感器的基本原理和特性掌握流量传感器的选用和安装方法4.2 教学内容流量传感器的定义和分类流量传感器的基本原理和特性流量传感器的选用和安装方法4.3 教学方法讲授流量传感器的基本概念和分类分析实际案例，讲解流量传感器的工作原理和特性动手实验，演示流量传感器的选用和安装方法4.4 教学评估课堂问答，检查学生对流量传感器定义和分类的理解分析案例，评估学生对流量传感器工作原理和特性的掌握程度实验报告，评估学生对流量传感器选用和安装方法的掌握程度第五章：位移传感器5.1 教学目标了解位移传感器的定义、分类和作用理解位移传感器的基本原理和特性掌握位移传感器的选用和安装方法5.2 教学内容位移传感器的定义和分类位移传感器的基本原理和特性位移传感器的选用和安装方法5.3 教学方法讲授位移传感器的基本概念和分类分析实际案例，讲解位移传感器的工作原理和特性动手实验，演示位移传感器的选用和安装方法5.4 教学评估课堂问答，检查学生对位移传感器定义和分类的理解分析案例，评估学生对位移传感器工作原理和特性的掌握程度实验报告，评估学生对位移传感器选用和安装方法的掌握程度第六章：光学传感器6.1 教学目标了解光学传感器的定义、分类和作用理解光学传感器的基本原理和特性掌握光学传感器的选用和安装方法6.2 教学内容光学传感器的定义和分类光学传感器的基本原理和特性光学传感器的选用和安装方法6.3 教学方法讲授光学传感器的基本概念和分类分析实际案例，讲解光学传感器的工作原理和特性动手实验，演示光学传感器的选用和安装方法6.4 教学评估课堂问答，检查学生对光学传感器定义和分类的理解分析案例，评估学生对光学传感器工作原理和特性的掌握程度实验报告，评估学生对光学传感器选用和安装方法的掌握程度第七章：超声波传感器7.1 教学目标了解超声波传感器的定义、分类和作用理解超声波传感器的基本原理和特性掌握超声波传感器的选用和安装方法7.2 教学内容超声波传感器的定义和分类超声波传感器的基本原理和特性超声波传感器的选用和安装方法7.3 教学方法讲授超声波传感器的基本概念和分类分析实际案例，讲解超声波传感器的工作原理和特性动手实验，演示超声波传感器的选用和安装方法7.4 教学评估课堂问答，检查学生对超声波传感器定义和分类的理解分析案例，评估学生对超声波传感器工作原理和特性的掌握程度实验报告，评估学生对超声波传感器选用和安装方法的掌握程度第八章：无线传感器网络8.1 教学目标了解无线传感器网络的定义、分类和作用理解无线传感器网络的基本原理和特性掌握无线传感器网络的选用和安装方法8.2 教学内容无线传感器网络的定义和分类无线传感器网络的基本原理和特性无线传感器网络的选用和安装方法8.3 教学方法讲授无线传感器网络的基本概念和分类分析实际案例，讲解无线传感器网络的工作原理和特性动手实验，演示无线传感器网络的选用和安装方法8.4 教学评估课堂问答，检查学生对无线传感器网络定义和分类的理解分析案例，评估学生对无线传感器网络工作原理和特性的掌握程度实验报告，评估学生对无线传感器网络选用和安装方法的掌握程度第九章：传感器信号处理与分析9.1 教学目标了解传感器信号处理与分析的基本概念、方法和作用理解传感器信号处理与分析的基本原理和特性掌握传感器信号处理与分析的方法和技巧9.2 教学内容传感器信号处理与分析的基本概念和方法传感器信号处理与分析的基本原理和特性传感器信号处理与分析的方法和技巧9.3 教学方法讲授传感器信号处理与分析的基本概念和方法分析实际案例，讲解传感器信号处理与分析的基本原理和特性动手实验，演示传感器信号处理与分析的方法和技巧9.4 教学评估课堂问答，检查学生对传感器信号处理与分析的基本概念和方法的理解分析案例，评估学生对传感器信号处理与分析的基本原理和特性的掌握程度实验报告，评估学生对传感器信号处理与分析的方法和技巧的掌握程度第十章：传感器在工程应用中的案例分析10.1 教学目标了解传感器在工程应用中的重要性理解传感器在不同工程领域的应用案例掌握传感器在工程应用中的选型和应用方法10.2 教学内容传感器在工程应用中的重要性传感器在不同工程领域的应用案例传感器在工程应用中的选型和应用方法10.3 教学方法讲授传感器在工程应用中的重要性分析实际案例，讲解传感器在不同工程领域的应用动手实验，演示传感器在工程应用中的选型和应用方法10.4 教学评估课堂问答，检查学生对传感器在工程应用中的重要性的理解分析案例，评估学生对传感器在不同工程领域应用的掌握程度实验报告，评估学生对传感器在工程应用中的选型和应用方法的掌握程度重点和难点解析1. 传感器的基本概念和分类：重点关注传感器定义和分类的理解，以及传感器的功能和作用。

可编辑修改精选全文完整版第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。

2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。

3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。

传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。

第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。

2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。

3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。

4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。

5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。

1)(1)(+=ωτωj j H )(11)(ωτω+=A srad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。

现已知某玻璃水银温度计特性的微分方程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。

求该温度计的时间常数及灵敏度。

解：原微分方程等价于：x y dt dy3102-=+所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。

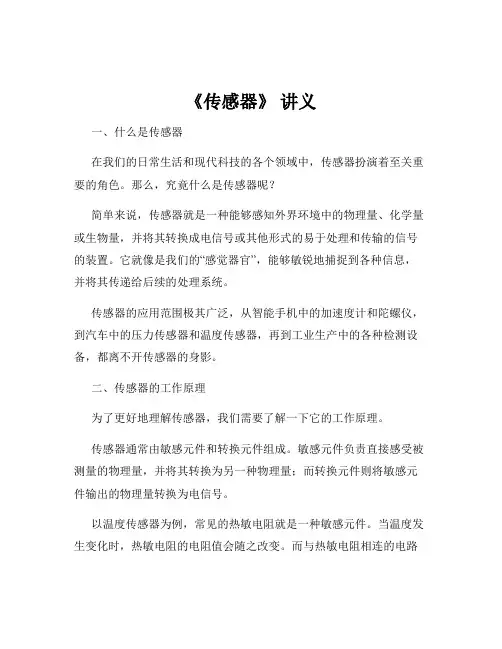

《传感器》讲义一、什么是传感器在我们的日常生活和现代科技的各个领域中，传感器扮演着至关重要的角色。

那么，究竟什么是传感器呢？简单来说，传感器就是一种能够感知外界环境中的物理量、化学量或生物量，并将其转换成电信号或其他形式的易于处理和传输的信号的装置。

它就像是我们的“感觉器官”，能够敏锐地捕捉到各种信息，并将其传递给后续的处理系统。

传感器的应用范围极其广泛，从智能手机中的加速度计和陀螺仪，到汽车中的压力传感器和温度传感器，再到工业生产中的各种检测设备，都离不开传感器的身影。

二、传感器的工作原理为了更好地理解传感器，我们需要了解一下它的工作原理。

传感器通常由敏感元件和转换元件组成。

敏感元件负责直接感受被测量的物理量，并将其转换为另一种物理量；而转换元件则将敏感元件输出的物理量转换为电信号。

以温度传感器为例，常见的热敏电阻就是一种敏感元件。

当温度发生变化时，热敏电阻的电阻值会随之改变。

而与热敏电阻相连的电路就能将电阻值的变化转换为电压或电流的变化，这就是转换元件的作用。

不同类型的传感器，其工作原理各不相同。

比如压力传感器可以基于应变效应，利用应变片在压力作用下产生形变从而导致电阻变化来测量压力；光传感器则可以通过光电效应将光信号转换为电信号。

三、传感器的分类传感器的种类繁多，可以按照不同的标准进行分类。

按照被测量的物理量分类，传感器可以分为温度传感器、压力传感器、湿度传感器、位移传感器、速度传感器、加速度传感器、光照传感器等等。

按照工作原理分类，传感器又可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、光电式传感器、磁电式传感器等等。

此外，还可以按照输出信号的类型分为模拟式传感器和数字式传感器；按照使用的材料分为金属传感器、陶瓷传感器、半导体传感器等。

四、常见传感器介绍1、温度传感器温度传感器是最常见的传感器之一。

它广泛应用于各种领域，如家用电器、工业自动化、医疗设备等。

常见的温度传感器有热电偶、热电阻和热敏电阻。
