轴承游隙表

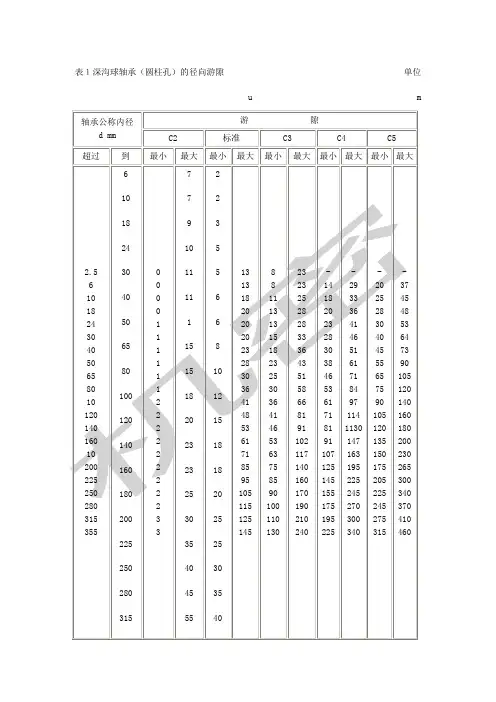

表１深沟球轴承（圆柱孔）的径向游隙单位u m表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承游隙标准查询业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。

一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。

在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。

深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。

径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。

作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。

游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。

详细如下：C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。

CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。

MC1——小型，微型球轴承径向游隙，比MC2游隙小。

MC2——小型，微型球轴承径向游隙，比MC3游隙小。

MC3——小型，微型球轴承径向游隙标准游隙。

深沟球轴承轴向-径向游隙的查询和计算在生产实际中，我们经常会遇到需要根据轴承的轴向游隙大小来判断轴承是否合格的问题，而轴承的轴向游隙在标准中并没有明确的规定，给工作带来极大不便。

下表是笔者资料中收集的FAG深沟球轴承轴向游隙速查表，希望能给从事相关工作的朋友提供帮助。

注：上表中d=轴承内径(mm)Ga=轴承轴向游隙(μm)Gr=轴承径向游隙(μm)图表说明：利用本图表可以方便利用已知深沟球轴承的径向游隙查询对应该轴承的轴向游隙。

也就是说必须要知道轴承的径向游隙，轴承径向游隙可由GB/T4604‐1993查得，也可以通过下表查询。

深沟球轴承径向游隙表举例说明：已知轴承径向游隙查询轴向游隙轴承6206C3的径向游隙范围从上表可以查出是在13‐28μm之间，从表中6200系列轴承对应现轴径30mm的坐标结相交点引一条垂直线向上与对应径向间隙值Gr相交，可以得到两个近似的交点，13μm位于10和15μm之间，28μm位于20和30μm之间，然后将这两个交点水平对应到相应的Ga/Gr倍率，可以得出13μm对应的倍率约为12.5，28μm对应的倍率约为8.3(如下图中虚线所示)，然后就可以计算出该轴承的轴向游隙范围：Ga min=13X12.5=162.5μmGa max=28X8.3=232.4μm可以得出结论:该轴承的正常轴向游隙范围在162‐232μm之间.在实际中，可以根据轴承的安装配合值来查询计算获得轴承的轴向游隙数据，以便进行轴承预紧量的调整。

如果能够熟练使用此表格，还可以根据测量所得的轴向游隙值反算出轴承的径向游隙值，具体的方法需要感兴趣的朋友自己摸索。

（以上方法经笔者使用准确率在90%以上，具体能否得到权威认可有待继续验证。

）。

表１深沟球轴承（圆柱孔）的径向游隙单位u m表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承游隙标准查询业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。

一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。

在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。

深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。

径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。

作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。

游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。

详细如下：C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。

CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。

表１深沟球轴承（圆柱孔）的径向游隙单位表２调心球轴承的径向游隙表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um（１）圆柱孔轴承单位 um（１）圆柱孔轴承单位 um（２）圆锥孔轴承单位 um轴承游隙标准查询业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。

一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。

在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。

深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。

径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。

作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。

游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。

详细如下：C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。

CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。

MC1——小型，微型球轴承径向游隙，比MC2游隙小。

MC2——小型，微型球轴承径向游隙，比MC3游隙小。
