并网逆变器选型细则并网逆变器就是将太阳能直流电转换为可接入交流市电得设备,就是太阳能光伏发电站不可缺少得重要组成部分。

以下对光伏电站设计过程中并网逆变器及其选型做比较详细得介绍与分析。

1. 并网逆变器在光伏电站中得作用光伏发电系统根据其应用模式一般可分为独立发电系统、并网发电系统以及混合系统,而并网发电系统得基本特点就就是太阳电池组件产生得直流电经过并网逆变器转换成符合市电电网要求得交流电之后直接接入公共电网。

1、1 并网光伏电站得基本结构1、2 并网逆变器功作用与功能并网逆变器就是电力、电子、自动控制、计算机及半导体等多种技术相互渗透与有机结合得综合体现,它就是光伏并网发电系统中不可缺少得关键部分。

并网逆变器得主要功能就是:◆最大功率跟踪◆DCAC转换◆频率、相位追踪◆相关保护2. 并网逆变器分类并网逆变器按其电路拓扑结构可以分为变压器型与无变压器型逆变器,其中变压器型又分为高频变压器型与低频变压器型。

变压器型与无变压器型逆变器得主要区别在于安全性与效率两个方面。

以下对三种类型逆变器做简单介绍:◆高频变压器型采用DCACDCAC得电路结构,设计较为复杂,采用较多得功率开关器件,因此损耗较大。

◆低频变压器型采用DCACAC得电路结构,电路简单,采用普通工频变压器,具有较好得电气安全性,但效率较低。

◆无变压器型采用DCAC得电路结构,无电气隔离,电压范围较窄,但就是损耗小、效率高。

3. 并网逆变器主要技术指标a、使用环境条件逆变器正常使用条件:包括工作温度、工作湿度以及逆变器得冷却方式等相关指标。

b、直流输入最大电流c、直流输入最大电压d、直流输入MPP电压范围逆变器对太阳能电池部分进行最大功率追踪(MPPT)得电压范围,一般小于逆变器允许得最大直流输入电压,设计电池组件得输出电压应当在MPP电压范围之内。

e、直流输入最大功率大于逆变器得额定输出功率,即通常所说得“逆变器功率”。

为了充分利用逆变器得容量,设计接入并网逆变器得电池组件得标称功率可以等于直流侧输入最大功率。

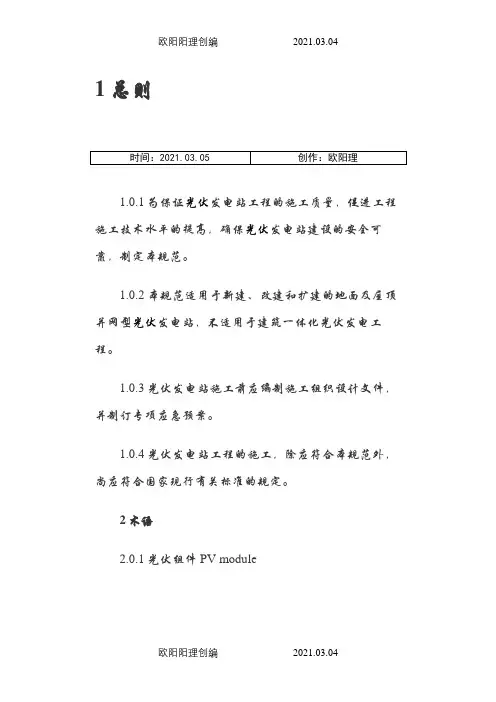

1总则1.0.1为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本规范。

1.0.2本规范适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电工程。

1.0.3光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。

1.0.4光伏发电站工程的施工，除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1光伏组件PV module指具有封装及内部联接的、能单独提供直流电的输出、最小不可分割的太阳电池组合装置。

又称为太阳电池组件。

2.0.2光伏组件串PV string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。

简称组件串或组串。

2.0.3光伏支架PV supporting bracket光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。

简称支架。

2.0.4方阵（光伏方阵）array（PV array）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

又称为光伏方阵。

2.0.5汇流箱combiner-box在光伏发电系统中将若干个光伏组件串并联汇流后接人的装置。

2.0.6跟踪系统tracking system通过机械、电气、电子电路及程序的联合作用，调整光伏组件平面的空间角度，实现对人射太阳光跟踪，以提高光伏组件发电量的装置。

2.0.7逆变器inverter光伏发电站内将直流电变换成交流电的设备。

2.0.8光伏发电站PV power station利用太阳电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统。

2.0.9并网光伏发电站grid-connected PV power station直接或间接接人公用电网运行的光伏发电站。

3基本规定3.0.1开工前应具备下列条件：1在工程开始施工之前，建设单位应取得相关的施工许可文件。

电力技术应用Telecom Power Technology 2023年10月25日第40卷第20期69装方便，无须专业工具和设备，不用配备专门的配电室、直流汇流箱或直流配电柜等连接直流线路。

集中式和组串式逆变器光伏发电系统的配电方式与设备不同，导致整个发电系统铺设的线缆数量也不同。

集中式逆变器要使用直流汇流箱进行一次汇流，而直流汇流箱一般都安装在光伏方阵旁边，因此这部分线缆的使用量比组串式逆变器系统要少很多。

集中式逆变器系统要从直流汇流箱到直流配电柜进行二次汇流，这部分使用的线缆相对较粗。

而组串式逆变器系统无须直流汇流箱和直流配电柜，线路成本相对较低。

对于逆变器输出的交流侧线缆，集中式逆变器系统使用的线缆比组串式逆变器系统少。

3.2.2　系统效率方面目前，集中式和组串式并网逆变器的效率都可以达到98％以上。

集中式逆变器系统的光伏方阵需要经过2次汇流才输入逆变器，其MPPT 系统无法监控到每一路光伏组串的运行情况，因此无法确保每一路光伏组串都达到MPPT 状态，只能对整个光伏方阵进行跟踪调控。

相比之下，组串式逆变器将每组或每几组光伏组串输入1台逆变器，逆变器单独对输入的光伏组串进行MPPT ，使每组或每几组串产生最多的电量。

组串之间独立工作，即使某一组串因故障断开，其他组串也不受影响继续正常发电，从而实现整个发电系统最大化的能量输出。

3.2.3　系统运行特性方面不同类型的并网逆变器会对系统运行性能产生不同的效果。

集中式逆变器系统不具备冗余能力，一旦出现问题，整个系统都将停止发电。

而组串式逆变器系统具有冗余运行能力，当个别逆变器发生故障时，整个系统不受其影响，依然可以正常发电。

此外，集中式逆变器系统可集中并网，便于运行管理；组串式逆变器系统则是分散就近并网，系统损耗小。

4　结　论逆变器作为太阳能光伏发电的核心设备，通过合理的选型，可以有效提高能源利用效率，平衡供需关系，提高电网可靠性，稳定电力系统，同时节约系统成本。

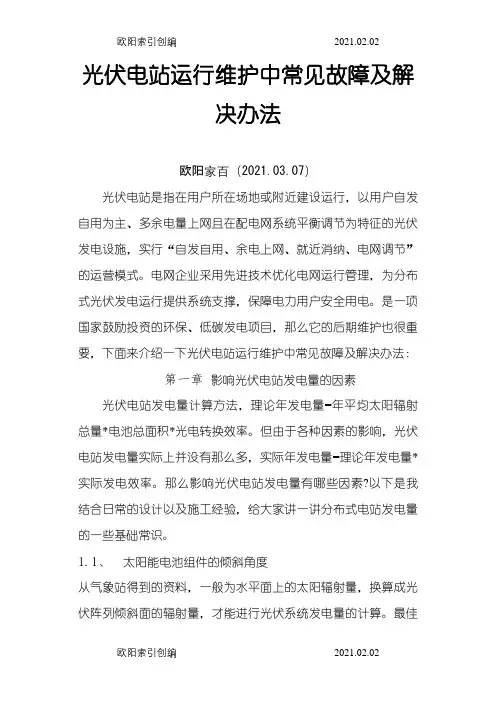

光伏电站运行维护中常见故障及解决办法欧阳家百（2021.03.07）光伏电站是指在用户所在场地或附近建设运行，以用户自发自用为主、多余电量上网且在配电网系统平衡调节为特征的光伏发电设施，实行“自发自用、余电上网、就近消纳、电网调节”的运营模式。

电网企业采用先进技术优化电网运行管理，为分布式光伏发电运行提供系统支撑，保障电力用户安全用电。

是一项国家鼓励投资的环保、低碳发电项目，那么它的后期维护也很重要，下面来介绍一下光伏电站运行维护中常见故障及解决办法：第一章影响光伏电站发电量的因素光伏电站发电量计算方法，理论年发电量=年平均太阳辐射总量*电池总面积*光电转换效率。

但由于各种因素的影响，光伏电站发电量实际上并没有那么多，实际年发电量=理论年发电量*实际发电效率。

那么影响光伏电站发电量有哪些因素?以下是我结合日常的设计以及施工经验，给大家讲一讲分布式电站发电量的一些基础常识。

1.1、太阳能电池组件的倾斜角度从气象站得到的资料，一般为水平面上的太阳辐射量，换算成光伏阵列倾斜面的辐射量，才能进行光伏系统发电量的计算。

最佳倾角与项目所在地的纬度有关。

大致经验值如下：A、纬度0°～25°，倾斜角等于纬度B、纬度26°～40°，倾角等于纬度加5°～10°C、纬度41°～55°，倾角等于纬度加10°～15°1.2、太阳辐射量太阳能电池组件是将太阳能转化为电能的装置，光照辐射强度直接影响着发电量。

各地区的太阳能辐射量数据可以通过NASA气象资料查询网站获取，也可以借助光伏设计软件例如PV-SYS、RETScreen得到。

1.3、系统损失和所有产品一样，光伏电站在长达25年的寿命周期中，组件效率、电气元件性能会逐步降低，发电量随之逐年递减。

除去这些自然老化的因素之外，还有组件、逆变器的质量问题，线路布局、灰尘、串并联损失、线缆损失等多种因素。

并网光伏电站逆变器选型分析摘要：逆变器作为光伏发电站的重要组成部分，逆变器的可靠性、安全性直接关系太阳能发电系统整体的平稳运行，其转换效率直接影响太阳能光伏发电系统的发电效率，其使用寿命直接关系到光伏发电系统的使用年限。

关键词：定义及分类；功能；选择要点1.概述随着能源需求的增长以及化石能源消费带来的资源枯竭和环境污染问题的日益突出,太阳能等可再生能源越来越受到全球的重视。

在各国政府的推动下，近年来太阳能开发利用规模快速扩大，技术进步和产业升级加快，成本显著降低，已成为全球能源转型的重要领域。

截至 2017 年底，全球光伏发电站装机总规模已超过 400GW。

逆变器的可靠性、转换效率和成本是逆变器产品的核心要素，未来光伏逆变器的发展方向也将围绕这三个核心要素展开，主要朝着高可靠性、高转换效率和低成本的趋势发展。

同时，也还有其他一些需考虑的因素，如因地制宜的逆变方案、智能化的逆变方案、光储一体化逆变方案等。

2.逆变器的定义及分类逆变器又称电源调整器、功率调节器。

光伏逆变器是连接太阳能光伏电池板和电网之间的电力电子设备，主要功能是将太阳能电池板产生的直流电通过功率模块转换成可以并网的交流电。

光伏逆变器按电站系统不同分为并网逆变器，离网逆变器，储能逆变器三大类。

按照逆变器输出分为单相逆变器、三相逆变器。

逆变器按照功率和用途可分为微型逆变器、组串式逆变器、集中式逆变器、集散式逆变器四大类。

目前建设的光伏电站绝大多数均为并网光伏电站，本文分析的逆变器选型均是指并网型逆变器的选型。

3.并网逆变器的功能并网逆变器是连接光伏阵列和电网的关键部件，除了把直流电能变成电网能接收的交流电外，还有以下特殊功能：最大功率跟踪功能，保证输出功率最大化。

太阳能电池板的电流和电压是随太阳辐射强度和太阳电池组件自身温度而变化的，因此输出的功率也会变化，为了保证输出电力最大化，就要尽可能的获取电池板的最大输出功率。

逆变器的MPPT跟踪功能就是针对这一特性设计的。

光伏逆变器的配置选型光伏逆变器是太阳能光伏发电系统的主要部件和重要组成部分，为了保证太阳能光伏发电系统的正常运行，对光伏逆变器的正确配置选型显得成为重要。

逆变器的配置除了要根据整个光伏发电系统的各项技术指标并参考生产厂家提供的产品样本手册来确定。

一般还要重点考虑下列几项技术指标。

1、额定输出功率额定输出功率表示光伏逆变器向负载供电的能力。

额定输出功率高的光伏逆变器可以带更多的用电负载。

选用光伏逆变器时应首先考虑具有足够的额定功率，以满足最大负荷下设备对电功率的要求，以及系统的扩容及一些临时负载的接入。

当用电设备以纯电阻性负载为生或功率因数大于0.9时，一般选取光伏逆变器的额定输出功率比用电设备总功率大10%` 15%。

2、输出电压的调整性能输出电压的调整性能表示光伏逆变器输出电压的稳压能力。

一般光伏逆变器产品都给出了当直流输入电压在允许波动范围变动时，该光伏逆变器输出电压的波动偏差的百分率，通常称为电压调整率。

高性能的光伏逆变器应同时给出当负载由零向100%变化时，该光伏逆变器输出电压的偏差百分率，通常称为负载调整率。

性能优良的光伏逆变器的电压调整率应小于等于±3%，负载调整率就小于等于±6%。

3、整机效率整机效率表示光伏逆变器自身功率损耗的大小。

容量较大的光伏逆变器还要给出满负荷工作和低负荷工作下的效率值。

一般KW级以下的逆变器的效率应为80%~85%；10KW级的效率应为85%~90%；更大功率的效率必须在90%~95%以上。

逆变器效率高低对光伏发电系统提高有效发电量和降低发电成本有重要影响，因此选用光伏逆变器要尽量进行比较，选择整机效率高一些的产品。

4、启动性能光伏逆变器应保证在额定负载下可靠启动。

高性能的光伏逆变器可以做到连续多次满负荷启动而不损坏功率开关器件及其他电路。

小型逆变器为了自身安全，有时采用软启动或限流启动措施或电路。

光伏产业从欧洲，澳洲，到现在的中国已经成了热门行业，短短几年内国内光伏逆变器生产厂家如春笋般的诞生，不过如何选择太阳能逆变器这个还是有一定的标准。

光伏发电逆变器的选择
在国内外大型光伏并网发电站中，一般采用100kW（含）以上的逆变器。

功率等级一般分为：100kW、150kW、250kW、500kW、630kW和1MW，一般在交流输出端带有隔离变压器。

在250kW以上的逆变器中，也有不带输出隔离变压器的机型，即将升压变压器与逆变器的隔离变压器合二为一。

本项目中，拟选用500kW无隔离变的具有较高的转换效率的并网逆变器。

考量逆变器的安装使用环境、可靠性、市场价格，初步选用500kW逆变器。

本工程光伏并网发电设计20个1MWp发电矩阵单元，每个1MWp发电单元与两台500kW相连。

总计配置40台500kW并网液冷逆变器。

根据市场调研，拟选用的逆变器技术参数如下：
电网输出
辅助电源
光伏输入
逆变器柜体。

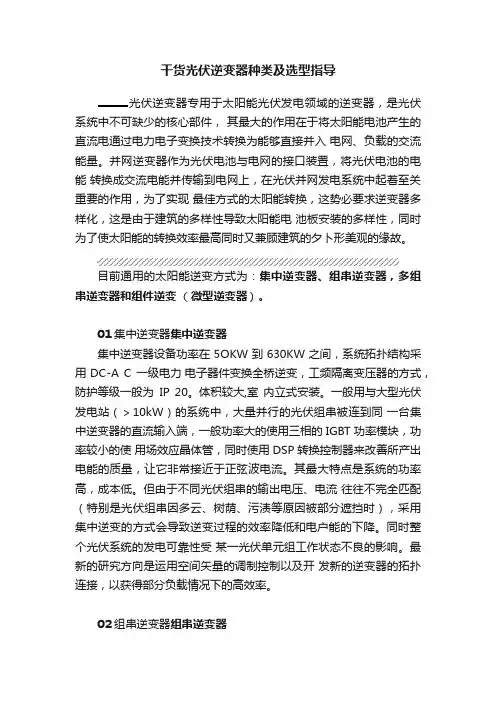

干货光伏逆变器种类及选型指导光伏逆变器专用于太阳能光伏发电领域的逆变器，是光伏系统中不可缺少的核心部件，其最大的作用在于将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。

并网逆变器作为光伏电池与电网的接口装置，将光伏电池的电能转换成交流电能并传输到电网上，在光伏并网发电系统中起着至关重要的作用，为了实现最佳方式的太阳能转换，这势必要求逆变器多样化，这是由于建筑的多样性导致太阳能电池板安装的多样性，同时为了使太阳能的转换效率最高同时又兼顾建筑的夕卜形美观的缘故。

目前通用的太阳能逆变方式为：集中逆变器、组串逆变器，多组串逆变器和组件逆变（微型逆变器）。

01集中逆变器集中逆变器集中逆变器设备功率在5OKW到630KW之间，系统拓扑结构采用DC-A C 一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP 20。

体积较大,室内立式安装。

一般用与大型光伏发电站（＞10kW）的系统中，大量并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，让它非常接近于正弦波电流。

其最大特点是系统的功率高，成本低。

但由于不同光伏组串的输出电压、电流往往不完全匹配（特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时），采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。

同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。

最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。

02组串逆变器组串逆变器组串逆变器已成为目前国际市场上最流行的逆变器。

其是基于模块化概念基础上的，每个光伏组串QkW-5kW）通过一个逆变器,在直流端具有最大功率峰值跟踪,在交流端并联并网。

很多大型光伏电厂都使用的是组串逆变器。

其优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳点与逆变器不匹配的情况，从而增加了发电量。

光伏并网逆变器选型专题1 光伏并网逆变器选型逆变器是光伏发电系统的核心设备和技术关键，其选型对于发电系统的转换效率和可靠性具有重要作用。

它将方阵发出的直流电转换为易于升压后进行远距离传输的交流电，并网型逆变器还可根据并网点的电能特性调整逆变器交流输出侧的频率、电压、电流、相位、有功和无功。

1.1 并网型光伏逆变器类型及技术路线光伏逆变器把光伏组件产生的直流电转换成交流电后馈入电网，逆变器的性能和可靠性决定着发电的电能质量和发电效益，因此光伏逆变器在整个光伏发电系统里处于一个核心地位。

目前并网型光伏逆变器主要有四种技术路线，分别为集中式逆变器、组串式逆变器、集散式逆变器、微型逆变器。

1）集中式逆变器集中式逆变器顾名思义是将光伏组件产生的直流电汇总转变为交流电后进行升压、并网。

因此，逆变器的功率都相对较大。

光伏电站中一般采用500kW 以上的集中式逆变器。

图 1.1-1 集中式逆变器外形图集中式逆变器的特点如下：（1）功率大，数量少，便于管理；元器件少，稳定性好，便于维护；（2）谐波含量少，电能质量高；保护功能齐全，安全性高；（3）有功率因素调节功能和低电压穿越功能，电网调节性好。

（4）集中式逆变器MPPT数量少，MPPT电压范围较窄，应对不一致性的能力差，但价格便宜。

2）组串式逆变器组串式逆变器顾名思义是将光伏组件产生的直流电直接转变为交流电汇总后升压、并网。

因此，逆变器的功率都相对较小。

光伏电站中一般采用50kW以下的组串式逆变器。

图 1.1-2 组串式逆变器外形图组串式逆变器特点如下：（1）不受组串间模块差异，和阴影遮挡的影响，同时减少光伏电池组件最佳工作点与逆变器不匹配的情况，最大程度增加了发电量，但价格相对集中式逆变器较贵；（2）MPPT电压范围宽，组件配置更加灵活；在阴雨天，雾气多的部区，发电时间长；（3）体积较小，占地面积小，无需专用机房，安装灵活；（4）自耗电低、故障影响小。

3）集散式逆变器集散式逆变器是新提出的一种逆变器形式，其主要特点是“集中逆变”和“分散MPPT跟踪”。

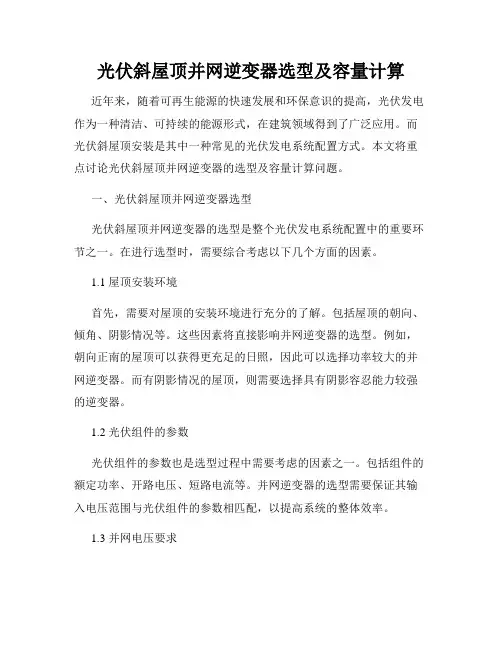

光伏斜屋顶并网逆变器选型及容量计算近年来，随着可再生能源的快速发展和环保意识的提高，光伏发电作为一种清洁、可持续的能源形式，在建筑领域得到了广泛应用。

而光伏斜屋顶安装是其中一种常见的光伏发电系统配置方式。

本文将重点讨论光伏斜屋顶并网逆变器的选型及容量计算问题。

一、光伏斜屋顶并网逆变器选型光伏斜屋顶并网逆变器的选型是整个光伏发电系统配置中的重要环节之一。

在进行选型时，需要综合考虑以下几个方面的因素。

1.1 屋顶安装环境首先，需要对屋顶的安装环境进行充分的了解。

包括屋顶的朝向、倾角、阴影情况等。

这些因素将直接影响并网逆变器的选型。

例如，朝向正南的屋顶可以获得更充足的日照，因此可以选择功率较大的并网逆变器。

而有阴影情况的屋顶，则需要选择具有阴影容忍能力较强的逆变器。

1.2 光伏组件的参数光伏组件的参数也是选型过程中需要考虑的因素之一。

包括组件的额定功率、开路电压、短路电流等。

并网逆变器的选型需要保证其输入电压范围与光伏组件的参数相匹配，以提高系统的整体效率。

1.3 并网电压要求另外，还需要考虑并网逆变器的并网电压要求。

根据国家要求和电网标准，不同的地区和系统具有不同的并网电压要求。

因此，在进行逆变器选型时，需要选择符合相应要求的产品，以确保系统的安全运行和有效并网。

1.4 逆变器的质量和性能最后，选型过程中还要考虑逆变器的质量和性能。

逆变器作为整个光伏发电系统的核心部件，其稳定性、转换效率等性能指标将直接影响系统的发电效益。

因此，在选型时需选择具有可靠性高、效率较高的逆变器产品。

二、光伏斜屋顶并网逆变器容量计算光伏斜屋顶并网逆变器的容量计算需要根据实际的光伏组件容量、电网条件和用户需求来确定。

一般而言，可以按照以下步骤进行容量计算。

2.1 确定光伏组件总装机容量首先，需要根据实际情况确定光伏组件的总装机容量。

可以通过测算屋顶可利用面积以及光伏组件的安装密度来获得。

例如，若屋顶可利用面积为100平方米，光伏组件安装密度为150W/㎡，则总装机容量为100 * 150 = 15000W（即15kW）。

欧阳索引创编2021.02.02光伏知识竞赛题库欧阳家百（2021.03.07）一、单项选择题1．太阳是距离地球最近的恒星，由炽热气体构成的一个巨大球体，中心温度约为10的7次方K，表面温度接近5800K，主要由__B__(约占80%)和____(约占19%)组成。

A．氢、氧B. 氢、氦C. 氮、氢D. 氮、氦2．在地球大气层之外，地球与太阳平均距离处，垂直于太阳光方向的单位面积上的辐射能基本上为一个常数。

这个辐射强度称为太阳常数，或称此辐射为大气质量为零（AM0）的辐射，其值为__A__。

A．1.367 kW/m2 B. 1.000 kW/m2C. 1.353 kW/m2D. 0.875 kW/m23.太阳电池是利用半导体__C__的半导体器件。

A．光热效应B.热电效应C. 光生伏特效应D. 热斑效应4．在衡量太阳电池输出特性参数中，表征最大输出功率与太阳电池短路电流和开路电压乘积比值的是__B__。

A．转换效率B.填充因子C. 光谱响应D. 方块电阻5.下列表征太阳电池的参数中，哪个不属于太阳电池电学性能的主要参数__D__。

A．开路电压B.短路电流C. 填充因子D.掺杂浓度6．下列光伏系统器件中，能实现DC-AC（直流-交流）转换的器件是__C__。

A．太阳电池B.蓄电池C. 逆变器D. 控制器7．太阳能光伏发电系统的装机容量通常以太阳电池组件的输出功率为单位，如果装机容量1GW，其相当于__C__W。

A.103B.106C. 109D.10108．一个独立光伏系统，已知系统电压48V，蓄电池的标称电压为12V，那么需串联的蓄电池数量为__D__。

A.1B. 2C. 3D. 49.某无人值守彩色电视差转站所用太阳能电源，其电压为24V，每天发射时间为15h,功耗20W；其余9小时为接收等候时间，功耗为5W，则负载每天耗电量为__D__。

A．25Ah B. 15AhC. 12.5AhD. 14.4Ah10．光伏逆变器常用的冷却方式（C ）。

12V至220V逆变器电路时间：2021.03.01 创作：欧阳语发布: 2011-8-19 | 作者: —— | 来源:luliangchao| 查看:3335次 | 用户关注：下面是 [12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k? R2 = 3k3 R3 = 1k R4,R5 = 1k?5 R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometer C1 = 330nF C2 = 1000 µF 25V T1,T2 = MJ3001 IC1 = 555 IC2 = 4013 LA1 = neon light 230 V F1 = fuse, 5A TR1 = mains transformer, 2x9V 40VA (see text) 4 solder pins(责任编辑：电路图)下面是[12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k?R2 = 3k3R3 = 1kR4,R5 = 1k?5R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometerC1 = 330nFC2 = 1000 µF 25VT1,T2 = MJ3001IC1 = 555IC2 = 4013LA1 = neon light 230 VF1 = fuse, 5ATR1 = mains transformer, 2x9V 40VA (see text)4 solder pins下面是 [烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47K R1-R2 = 1K R3-R4 = 270R R5-R6 = 100R/1W R7-R8 = 22R/5W C1-C2 = 0.47uF Q1-Q2 = BC547 Q3-Q4 = BC558 Q5-Q6 = BD140 Q7-Q8 =2N3055 SW1 = On-Off Switch T1 = 230V AC Primary 12-0-12V 4.5A Secondary Transformer B1 = 12V7Ah(责任编辑：电路图)下面是[烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47KR1-R2 = 1KR3-R4 = 270RR5-R6 = 100R/1WR7-R8 = 22R/5WC1-C2 = 0.47uFQ1-Q2 = BC547Q3-Q4 = BC558Q5-Q6 = BD140Q7-Q8 = 2N3055SW1 = On-Off SwitchT1 = 230V AC Primary 12-0-12V4.5A Secondary TransformerB1 = 12V 7Ah100W逆变器电路发布: 2011-8-19 | 作者: —— | 来源:dengzhiyu| 查看: 566次 | 用户关注：下面是 [100W逆变器电路]的电路图元件BOM 表：P1 = 250K R1 = 4.7K R2 = 4.7K R3 = 0.1R-5W R4 = 0.1R-5W R5 = 0.1R-5W R6 = 0.1R-5W C1 = 0.022uF C2 = 220uF-25V D1 = BY127 D2 = 9.1V Zener Q1 = TIP122 Q2 = TIP122 Q3 = 2N3055 Q4 = 2N3055 Q5 = 2N3055 Q6 = 2N3055 F1 = 10A Fuse IC1 = CD4047 T1 = 12-0-12V Transformr Connected in Reverse(责任编辑：电路图)下面是[100W逆变器电路]的电路图元件BOM表：P1 = 250KR1 = 4.7KR2 = 4.7KR3 = 0.1R-5WR4 = 0.1R-5WR5 = 0.1R-5WR6 = 0.1R-5WC1 = 0.022uFC2 = 220uF-25VD1 = BY127D2 = 9.1V ZenerQ1 = TIP122Q2 = TIP122Q3 = 2N3055Q4 = 2N3055Q5 = 2N3055Q6 = 2N3055F1 = 10A FuseIC1 = CD4047T1 = 12-0-12V下面是[低成本的500W/12V至220V逆变器电路]的电路图本电路将12V直流转换到220V交流。

光伏并网逆变器选型细则 Prepared on 24 November 2020并网逆变器选型细则并网逆变器是将太阳能直流电转换为可接入交流市电的设备，是太阳能光伏发电站不可缺少的重要组成部分。

以下对光伏电站设计过程中并网逆变器及其选型做比较详细的介绍和分析。

1．并网逆变器在光伏电站中的作用光伏发电系统根据其应用模式一般可分为独立发电系统、并网发电系统以及混合系统，而并网发电系统的基本特点就是太阳电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。

并网光伏电站的基本结构并网逆变器功作用和功能并网逆变器是电力、电子、自动控制、计算机及半导体等多种技术相互渗透与有机结合的综合体现，它是光伏并网发电系统中不可缺少的关键部分。

并网逆变器的主要功能是：◆最大功率跟踪◆DC-AC转换◆频率、相位追踪◆相关保护2．并网逆变器分类并网逆变器按其电路拓扑结构可以分为变压器型和无变压器型逆变器，其中变压器型又分为高频变压器型和低频变压器型。

变压器型和无变压器型逆变器的主要区别在于安全性和效率两个方面。

以下对三种类型逆变器做简单介绍：◆高频变压器型采用DC-AC-DC-AC的电路结构，设计较为复杂，采用较多的功率开关器件，因此损耗较大。

◆低频变压器型采用DC-AC-AC的电路结构，电路简单，采用普通工频变压器，具有较好的电气安全性，但效率较低。

◆无变压器型采用DC-AC的电路结构，无电气隔离，电压范围较窄，但是损耗小、效率高。

3．并网逆变器主要技术指标a. 使用环境条件逆变器正常使用条件：包括工作温度、工作湿度以及逆变器的冷却方式等相关指标。

b. 直流输入最大电流c.直流输入最大电压d. 直流输入MPP电压范围逆变器对太阳能电池部分进行最大功率追踪（MPPT）的电压范围，一般小于逆变器允许的最大直流输入电压，设计电池组件的输出电压应当在MPP电压范围之内。

e. 直流输入最大功率大于逆变器的额定输出功率，即通常所说的“逆变器功率”。

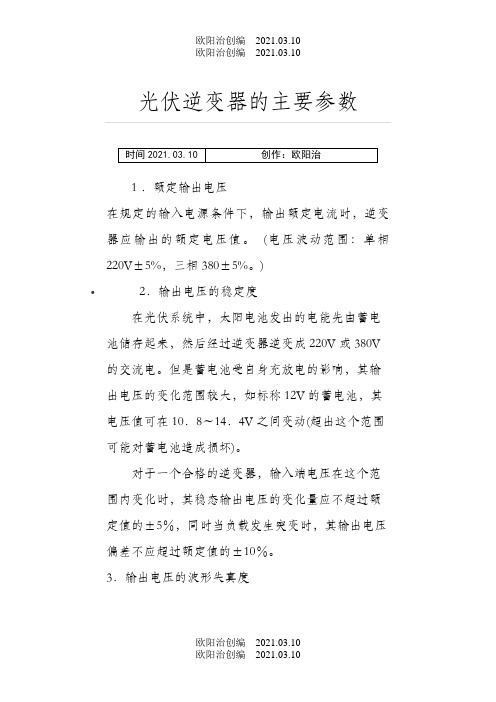

光伏逆变器的主要参数1 ．额定输出电压在规定的输入电源条件下，输出额定电流时，逆变器应输出的额定电压值。
