五、浇注系统设计

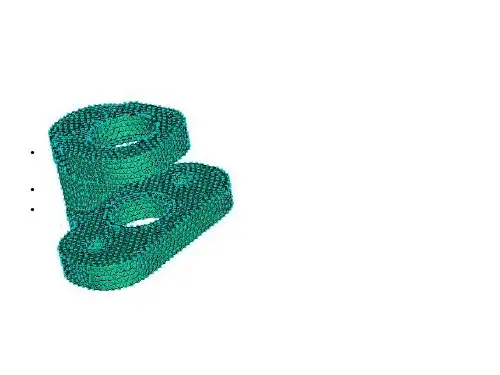

1.浇注系统一般由主流道、分流道、浇口和冷料穴组成。 根据moldflow分析结果,浇口选择扇形浇口的形式,同 时不设分流道。 拉料杆:采用球形拉料杆的形式,便于塑件的拉出。 2.设计浇注系统遇到的难点:由于尺寸较小,并且表面 要求比较高,要求不能有太大的表现。为了防止大的变 形,因此采用扇形浇口。 3.扇形浇口扇形浇口对产品成形的应力影响最小,不会对 产品其它的力施加作用力.不干涉其它力的作用.浇口也 不会试塑件产生流纹的现象。
7/29/2019
设计步骤
• 在毕业设计过程中的具体设计步骤:(1)分析塑料产 品图,抄画产品图,进行三维造型;
• (2)根据塑料产品的特点和要求,制定模总体方案, 每一部分的设计都应考虑两种以上的方案;
• (3)绘制详细的模具装配草图,用来和知道老师进行 方案讨论;
• (4)计算模具零件,在说明书中应有详细的计算过程 和结果;
7/29/2019
五、浇注系统设计
主流道尺寸
浇口设计
拉料杆
7/29/2019
六、冷却系统
2、冷却系统方案分析比较 根据塑件的形状特点,水道采用直线式,有2种冷却方案根据计算的结 果,所需的冷却水道数约为一根,因此考虑了两个方案。 方案一,综合考虑到加工的难易和产品的经济性,型腔型芯的冷却回 路分别采用3根,即采用六根冷却管,两个入口。方案二,动模定模分 别采用1根,即2个入口。 为了使效率更高,我们选择方案一对塑件进行冷却。型腔型芯的冷却 回路分别采用3根,即采用六根冷却管。
7/29/2019
方案一
方案二
7/29/2019
七、导向机构和推出方式
1.导向机构:导向定位机构采用导柱导套配合。 导柱与导套的配合采用H7/f7,导套与模具孔的配合 采用H7/m6,导柱与模具的配合采用H7/m6。 2.推出方式:顶出机构采用推杆推出机构。
