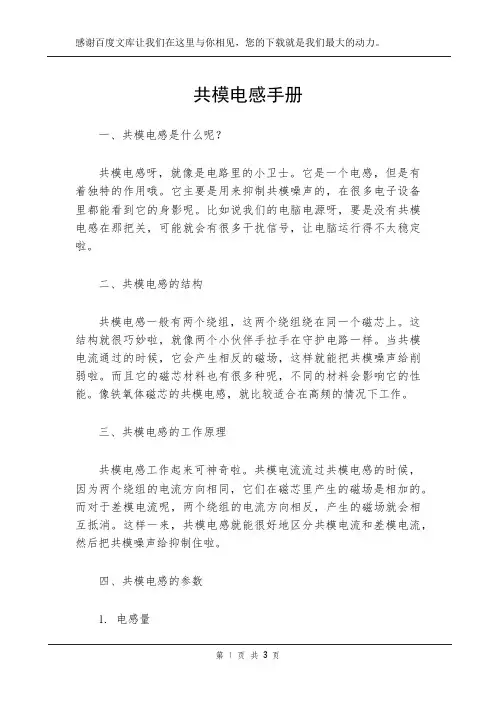

共模电感手册一、共模电感是什么呢？共模电感呀，就像是电路里的小卫士。
它是一个电感，但是有着独特的作用哦。
它主要是用来抑制共模噪声的，在很多电子设备里都能看到它的身影呢。
比如说我们的电脑电源呀，要是没有共模电感在那把关，可能就会有很多干扰信号，让电脑运行得不太稳定啦。
二、共模电感的结构共模电感一般有两个绕组，这两个绕组绕在同一个磁芯上。
这结构就很巧妙啦，就像两个小伙伴手拉手在守护电路一样。
当共模电流通过的时候，它会产生相反的磁场，这样就能把共模噪声给削弱啦。
而且它的磁芯材料也有很多种呢，不同的材料会影响它的性能。
像铁氧体磁芯的共模电感，就比较适合在高频的情况下工作。
三、共模电感的工作原理共模电感工作起来可神奇啦。
共模电流流过共模电感的时候，因为两个绕组的电流方向相同，它们在磁芯里产生的磁场是相加的。
而对于差模电流呢，两个绕组的电流方向相反，产生的磁场就会相互抵消。
这样一来，共模电感就能很好地区分共模电流和差模电流，然后把共模噪声给抑制住啦。
四、共模电感的参数1. 电感量电感量可是共模电感的一个重要参数哦。
它的大小会影响对共模噪声的抑制效果。
电感量越大，对低频共模噪声的抑制能力就越强。
但是也不能太大啦，太大的话可能会影响电路的正常工作呢。
2. 额定电流这个就像共模电感能承受的力量限度一样。
如果电路中的电流超过了共模电感的额定电流，共模电感可能就会发热，甚至损坏。
所以在选择共模电感的时候，一定要根据电路中的实际电流来选择合适额定电流的共模电感。
3. 直流电阻直流电阻会影响电路中的直流信号传输。
如果直流电阻太大，会导致电路中的直流电压降增大，这样可能会影响电路中其他元件的正常工作。
五、共模电感的应用场景1. 电源电路在电源电路里，共模电感可是个大忙人呢。
它可以防止电源线上的共模噪声进入到电路中，保证电源的纯净。
比如说在手机充电器的电路里，共模电感就起着很重要的作用，让充电过程更加稳定。
2. 通信电路通信电路对信号的质量要求很高。
dcdc 电路共模电感dcdc电路中的共模电感是一种非常重要的元件，它在电路中起着关键的作用。
本文将从共模电感的定义、原理、应用以及选型等方面进行详细阐述。
我们来了解一下共模电感的定义。
共模电感是指在直流-直流转换器（DC-DC转换器）中用于滤除共模噪声的电感。
共模噪声是指同时作用于电路两个输入端的噪声信号，它们具有相同的幅度和相位。
共模电感的主要作用是阻止共模噪声进入电路，从而保证电路的正常工作。
接下来，我们来了解一下共模电感的工作原理。
共模电感的工作原理基于电感的特性。
当共模噪声进入电路时，共模电感会产生反向的电流，从而抵消共模噪声。
共模电感的大小取决于电路的设计和要求，一般来说，共模电感的阻抗应与电路输入端的负载匹配。
共模电感在电路中有着广泛的应用。
首先，它常用于直流-直流转换器中，用于滤除共模噪声。
在高频电路中，共模电感也常被用于滤波器和功率放大器中，起到抑制共模噪声的作用。
此外，共模电感还常被用于干扰抑制、电源线滤波、通信设备、医疗设备等领域。
在选用共模电感时，需要考虑一些关键因素。
首先是电感值的选择，通常选择的电感值应能满足电路的要求。
其次是电感的尺寸和结构，要根据电路的空间和布局要求来选择合适的尺寸和结构。
此外，还需要考虑电感的性能参数，如电感的电流、频率响应等。
最后，还需要考虑电感的可靠性和成本等因素。
总结起来，共模电感在dcdc电路中是一种非常重要的元件。
它能够有效滤除共模噪声，保证电路的正常工作。
共模电感的工作原理是利用电感的特性，通过产生反向电流来抵消共模噪声。
在选用共模电感时，需要考虑电感值、尺寸、性能参数以及可靠性和成本等因素。
通过合理选择和应用共模电感，可以提高电路的性能和稳定性，减少噪声对电路的干扰。

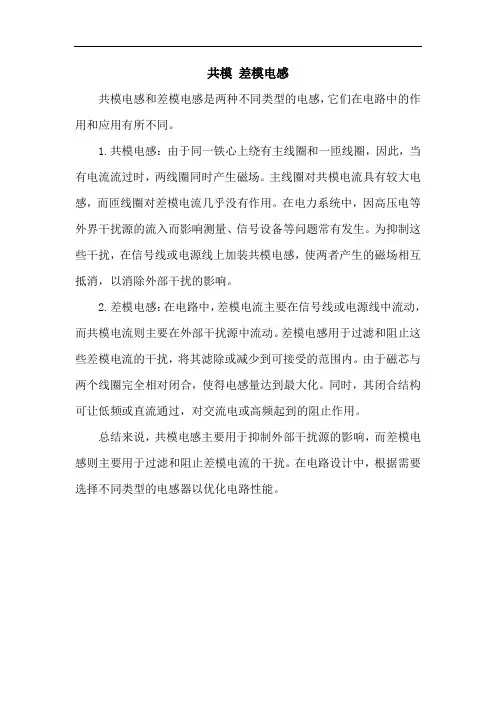

共模差模电感
共模电感和差模电感是两种不同类型的电感，它们在电路中的作用和应用有所不同。
1.共模电感：由于同一铁心上绕有主线圈和一匝线圈，因此，当有电流流过时，两线圈同时产生磁场。
主线圈对共模电流具有较大电感，而匝线圈对差模电流几乎没有作用。
在电力系统中，因高压电等外界干扰源的流入而影响测量、信号设备等问题常有发生。
为抑制这些干扰，在信号线或电源线上加装共模电感，使两者产生的磁场相互抵消，以消除外部干扰的影响。
2.差模电感：在电路中，差模电流主要在信号线或电源线中流动，而共模电流则主要在外部干扰源中流动。
差模电感用于过滤和阻止这些差模电流的干扰，将其滤除或减少到可接受的范围内。
由于磁芯与两个线圈完全相对闭合，使得电感量达到最大化。
同时，其闭合结构可让低频或直流通过，对交流电或高频起到的阻止作用。
总结来说，共模电感主要用于抑制外部干扰源的影响，而差模电感则主要用于过滤和阻止差模电流的干扰。
在电路设计中，根据需要选择不同类型的电感器以优化电路性能。

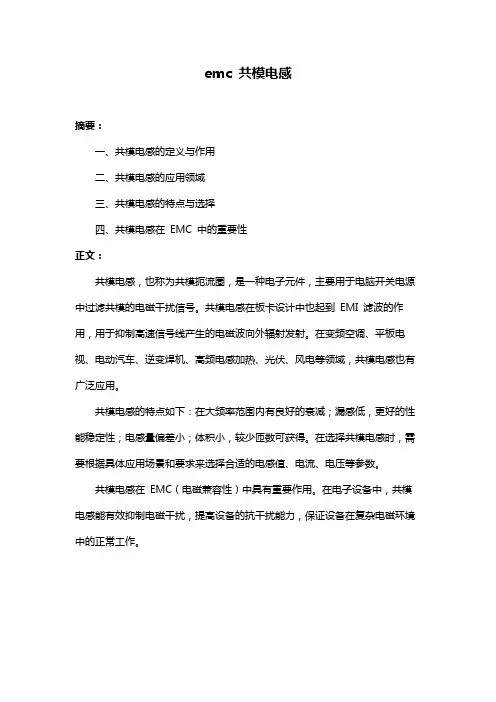

emc 共模电感
摘要：
一、共模电感的定义与作用
二、共模电感的应用领域
三、共模电感的特点与选择
四、共模电感在EMC 中的重要性
正文：
共模电感，也称为共模扼流圈，是一种电子元件，主要用于电脑开关电源中过滤共模的电磁干扰信号。
共模电感在板卡设计中也起到EMI 滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
在变频空调、平板电视、电动汽车、逆变焊机、高频电感加热、光伏、风电等领域，共模电感也有广泛应用。
共模电感的特点如下：在大频率范围内有良好的衰减；漏感低，更好的性能稳定性；电感量偏差小；体积小，较少匝数可获得。
在选择共模电感时，需要根据具体应用场景和要求来选择合适的电感值、电流、电压等参数。
共模电感在EMC（电磁兼容性）中具有重要作用。
在电子设备中，共模电感能有效抑制电磁干扰，提高设备的抗干扰能力，保证设备在复杂电磁环境中的正常工作。

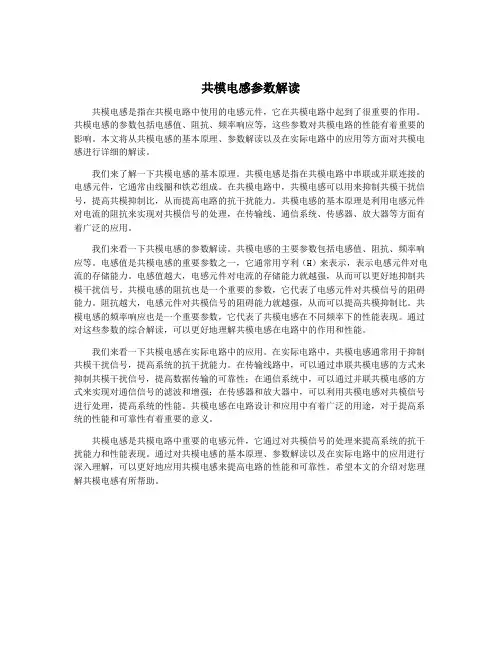

共模电感参数解读共模电感是指在共模电路中使用的电感元件，它在共模电路中起到了很重要的作用。
共模电感的参数包括电感值、阻抗、频率响应等，这些参数对共模电路的性能有着重要的影响。
本文将从共模电感的基本原理、参数解读以及在实际电路中的应用等方面对共模电感进行详细的解读。
我们来了解一下共模电感的基本原理。
共模电感是指在共模电路中串联或并联连接的电感元件，它通常由线圈和铁芯组成。
在共模电路中，共模电感可以用来抑制共模干扰信号，提高共模抑制比，从而提高电路的抗干扰能力。
共模电感的基本原理是利用电感元件对电流的阻抗来实现对共模信号的处理，在传输线、通信系统、传感器、放大器等方面有着广泛的应用。
我们来看一下共模电感的参数解读。
共模电感的主要参数包括电感值、阻抗、频率响应等。
电感值是共模电感的重要参数之一，它通常用亨利（H）来表示，表示电感元件对电流的存储能力。
电感值越大，电感元件对电流的存储能力就越强，从而可以更好地抑制共模干扰信号。
共模电感的阻抗也是一个重要的参数，它代表了电感元件对共模信号的阻碍能力。
阻抗越大，电感元件对共模信号的阻碍能力就越强，从而可以提高共模抑制比。
共模电感的频率响应也是一个重要参数，它代表了共模电感在不同频率下的性能表现。
通过对这些参数的综合解读，可以更好地理解共模电感在电路中的作用和性能。
我们来看一下共模电感在实际电路中的应用。
在实际电路中，共模电感通常用于抑制共模干扰信号，提高系统的抗干扰能力。
在传输线路中，可以通过串联共模电感的方式来抑制共模干扰信号，提高数据传输的可靠性；在通信系统中，可以通过并联共模电感的方式来实现对通信信号的滤波和增强；在传感器和放大器中，可以利用共模电感对共模信号进行处理，提高系统的性能。
共模电感在电路设计和应用中有着广泛的用途，对于提高系统的性能和可靠性有着重要的意义。
共模电感是共模电路中重要的电感元件，它通过对共模信号的处理来提高系统的抗干扰能力和性能表现。

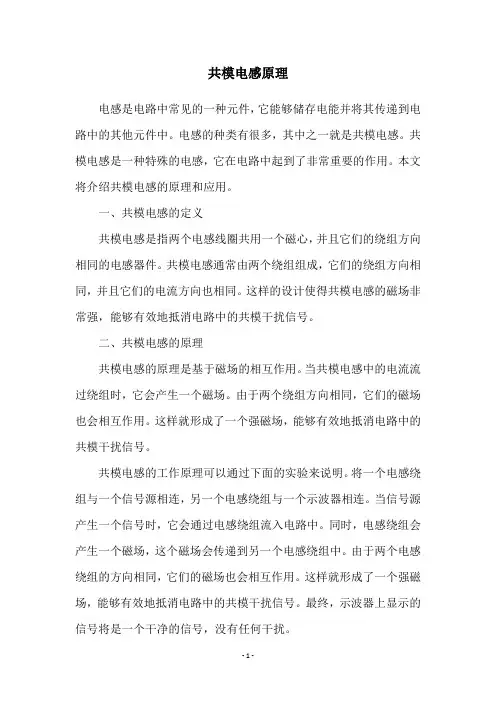

共模电感原理电感是电路中常见的一种元件，它能够储存电能并将其传递到电路中的其他元件中。
电感的种类有很多，其中之一就是共模电感。
共模电感是一种特殊的电感，它在电路中起到了非常重要的作用。
本文将介绍共模电感的原理和应用。
一、共模电感的定义共模电感是指两个电感线圈共用一个磁心，并且它们的绕组方向相同的电感器件。
共模电感通常由两个绕组组成，它们的绕组方向相同，并且它们的电流方向也相同。
这样的设计使得共模电感的磁场非常强，能够有效地抵消电路中的共模干扰信号。
二、共模电感的原理共模电感的原理是基于磁场的相互作用。
当共模电感中的电流流过绕组时，它会产生一个磁场。
由于两个绕组方向相同，它们的磁场也会相互作用。
这样就形成了一个强磁场，能够有效地抵消电路中的共模干扰信号。
共模电感的工作原理可以通过下面的实验来说明。
将一个电感绕组与一个信号源相连，另一个电感绕组与一个示波器相连。
当信号源产生一个信号时，它会通过电感绕组流入电路中。
同时，电感绕组会产生一个磁场，这个磁场会传递到另一个电感绕组中。
由于两个电感绕组的方向相同，它们的磁场也会相互作用。
这样就形成了一个强磁场，能够有效地抵消电路中的共模干扰信号。
最终，示波器上显示的信号将是一个干净的信号，没有任何干扰。
三、共模电感的应用共模电感在电路中有很多应用。
其中最常见的应用是在通信电路中。
通信电路中存在着很多干扰信号，例如电源噪声、电磁干扰等。
这些干扰信号会影响到通信信号的传输和接收。
因此，在通信电路中使用共模电感能够有效地抵消这些干扰信号，保证通信信号的稳定传输和接收。
除了通信电路，共模电感还可以应用在其他领域中。
例如，在电力电子中，共模电感可以用来抑制电力电子器件的高频噪声。
在汽车电子中，共模电感可以用来抑制汽车电子设备中的电磁干扰。
在工业自动化中，共模电感可以用来抑制电机驱动器中的高频噪声。
四、共模电感的特点共模电感与其他电感相比，具有以下特点：1. 具有良好的抗干扰能力。
共模电感参数解读引言共模电感是电路中常用的电感元件之一，它在减小电路中的共模干扰和提高信号传输质量方面起着重要作用。
但是对于共模电感的参数及其解读，很多人可能感到困惑，本文将对共模电感的参数进行解读，希望对您有所帮助。
1. 共模电感的基本概念共模电感是指两个磁性元器件之间的磁性耦合系数的比值，它对于电路中的共模信号具有很好的抑制作用。
共模电感通常由两个彼此紧密平行的线圈组成，当它们通以相等的电流时，产生的磁场方向也是相同的，即共模电感的方向。
而当它们通以反向电流时，产生的磁场方向则相反。
这种特性使得共模电感可以对共模信号进行有效的抑制。
2. 共模电感的参数共模电感有许多参数，其中最主要的包括：- 感值：共模电感的感值指的是在单位电流条件下，两个线圈之间的磁性耦合系数。
感值越高，说明两个线圈的磁性耦合越好，共模电感的抑制效果也越好。
- 额定电流：共模电感可以承受的最大电流称为额定电流。
在设计电路时，需要根据实际的电流大小选择合适的额定电流，以确保共模电感的正常工作。
- 电感漏值：电感漏值是指在共模电感中，由于线圈之间的耦合不完美而引起的漏磁现象。
电感漏值越小，表示共模电感的抑制效果越好。
3. 解读共模电感的参数对于共模电感的参数，需要对其进行合理的解读，才能更好地应用到实际电路中。
- 感值对于共模电感的性能起着至关重要的作用。
感值越高，共模电感的抑制效果越好，能够更好地抑制共模干扰，提高信号传输的质量。
- 额定电流是共模电感工作的重要参考参数，需要根据实际的电路设计需求选择合适的额定电流。
选择过小的额定电流会导致共模电感在工作中过载，从而影响其使用寿命和性能。
- 电感漏值虽然是共模电感的一个重要参数，但在实际电路设计中不容易直接测量。
通常可以通过选择优质的共模电感来降低电感漏值，从而提高共模电感的抑制效果。
4. 共模电感的应用共模电感在电路中有着广泛的应用，主要包括以下几个方面：- 在数据通信领域，共模电感用于抑制电信号传输中的共模干扰，提高信号的传输质量和稳定性。
共模电感参数解读共模电感是一种在电子领域广泛应用的元件，其参数对于电路设计和性能起着至关重要的作用。
在实际的电路设计和应用过程中，对共模电感参数的理解和解读是非常重要的。
下面将对共模电感参数进行详细的解读，帮助大家更好地理解其特性和应用。
1. 共模电感的基本概念共模电感是指在两个相对的导体之间传递共同的电磁感应能力。
它是通过两个相对的导体之间的磁耦合实现的，因此也被称为磁耦合电感。
在电路中，共模电感通常用来抑制共模干扰、提高信号的抗干扰能力，从而提高电路的稳定性和可靠性。
2. 共模电感的参数共模电感的参数通常包括电感值、分布电容和直流电阻三个重要的指标。
（1）电感值共模电感的电感值是指在单位电流下两个导体间的电磁感应能力。
它通常用亨利（H）来表示，是共模电感最基本的特性参数之一。
电感值决定了共模电感在电路中的应用范围和性能表现，因此是设计和选择共模电感时需要重点考虑的参数。
（2）分布电容在实际的共模电感中，由于导体间的绝缘层或介质会形成电容。
这个电容称为共模电感的分布电容，它会对共模电感的高频特性和传输性能产生影响。
分布电容通常用皮法（pF）来表示，需要在设计和应用时进行合理的考虑和抑制。
（3）直流电阻共模电感中导体和导体间的接触电阻会产生直流电阻，这个直流电阻会对共模电感的电路性能产生显著的影响。
在共模电感的参数评估中，直流电阻也是一个需要重点关注的参数。
3. 共模电感参数的影响因素共模电感参数受到多种因素的影响，主要包括磁芯材料、线圈结构、线圈布线、绕组方式等。
（1）磁芯材料磁芯材料直接影响着共模电感的性能，通常包括软磁材料和硬磁材料两种。
软磁材料适用于频率较低的应用场景，而硬磁材料适用于高频场景。
合理选择和设计磁芯材料对共模电感的参数有着重要的影响。
（2）线圈结构共模电感的线圈结构对参数影响较大，包括线圈匝数、线径和线圈间距等因素。
合理设计线圈结构可以提高共模电感的性能和稳定性。
（3）线圈布线合理的线圈布线能够减小感应线圈间的互感和互感对共模电感参数的影响。

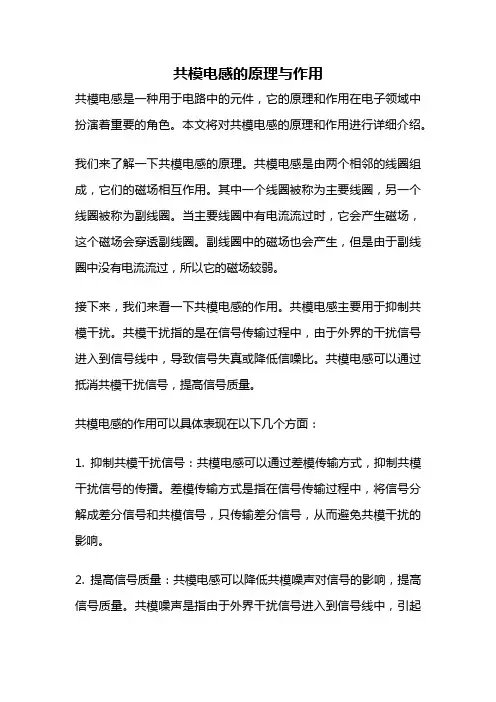

共模电感的原理与作用共模电感是一种用于电路中的元件，它的原理和作用在电子领域中扮演着重要的角色。
本文将对共模电感的原理和作用进行详细介绍。
我们来了解一下共模电感的原理。
共模电感是由两个相邻的线圈组成，它们的磁场相互作用。
其中一个线圈被称为主要线圈，另一个线圈被称为副线圈。
当主要线圈中有电流流过时，它会产生磁场，这个磁场会穿透副线圈。
副线圈中的磁场也会产生，但是由于副线圈中没有电流流过，所以它的磁场较弱。
接下来，我们来看一下共模电感的作用。
共模电感主要用于抑制共模干扰。
共模干扰指的是在信号传输过程中，由于外界的干扰信号进入到信号线中，导致信号失真或降低信噪比。
共模电感可以通过抵消共模干扰信号，提高信号质量。
共模电感的作用可以具体表现在以下几个方面：1. 抑制共模干扰信号：共模电感可以通过差模传输方式，抑制共模干扰信号的传播。
差模传输方式是指在信号传输过程中，将信号分解成差分信号和共模信号，只传输差分信号，从而避免共模干扰的影响。
2. 提高信号质量：共模电感可以降低共模噪声对信号的影响，提高信号质量。
共模噪声是指由于外界干扰信号进入到信号线中，引起的信号失真或降低信噪比。
共模电感可以通过抵消共模噪声，提高信号的清晰度和准确性。
3. 保护电路：共模电感可以起到保护电路的作用。
在电路中，共模电感可以起到滤波器的作用，将高频干扰信号滤除，保护电路不受干扰。
4. 提高系统性能：共模电感可以提高系统的性能。
在一些高频电路中，共模电感可以起到隔离信号的作用，减少信号间的相互干扰，提高系统的性能和稳定性。
总的来说，共模电感通过抑制共模干扰信号，提高信号质量，保护电路和提高系统性能等方面发挥着重要的作用。
在电子领域中，共模电感被广泛应用于通信设备、传感器、电源管理等领域。
通过合理选择和应用共模电感，可以有效提高电路的性能和稳定性，确保信号的准确传输。
共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。
在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
目录导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。
串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路.共模电感如果板卡产生的共模电流不经过衰减过滤(尤其是像USB和IEEE 1394接口这种高速接口走线上的共模电流)，那么共模干扰电流就很容易通过接口数据线产生电磁辐射——在线缆中因共模电流而产生的共模辐射。
美国FCC、国际无线电干扰特别委员会的CISPR22以及我国的GB9254等标准规范等都对信息技术设备通信端口的共模传导干扰和辐射发射有相关的限制要求。
为了消除信号线上输入的干扰信号及感应的各种干扰，我们必须合理安排滤波电路来过滤共模和串模的干扰，共模电感就是滤波电路中的一个组成部分。
共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。
图2是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。
此外，在主板上我们也能看到一种贴片式的共模电感(图3)，其结构和功能与直立式共模电感几乎是一样的。
编辑本段共模电感工作原理为什么共模电感能防EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。
共模电感的滤波电路，La和Lb就是共模电感线圈。
这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。
这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电图2 图3流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La 和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。
该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。
现在国内生产的一种小型共模电感，采用高频之杂讯抑制对策，共模扼流线圈结构，讯号不衰减，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。
广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器...等。
还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心，双线并绕，杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制，低差模噪声信号抑制干扰源，在高速信号中难以变形，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。
广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的 USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号...等。
编辑本段漏感和差模电感对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。
但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。
共模电感有两个绕组，其间有相当共模电感大的间隙，这样就会产生磁通泄漏，并形成差模电感。
因此，共模电感一般也具有一定的差模干扰衰减能力。
在滤波器的设计中，我们也可以利用漏感。
如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。
有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。
编辑本段从看板卡整体设计看共模电感概述在一些主板上，我们能看到共模电感，但是在大多数主板上，我们都会发现省略了该元件，甚至有的连位置也没有预留。
这样的主板，合格吗？不可否认，共模电感对主板高速接口的共模干扰有很好的抑制作用，能有效避免EMI通过线缆形成电磁辐射影响其余外设的正常工作和我们的身体健康。
但同时也需要指出，板卡的防E共模电感MI设计是一个相当庞大和系统化的工程，采用共模电感的设计只是其中的一个小部分。
高速接口处有共模电感设计的板卡，不见得整体防EMI设计就优秀。
所以，从共模滤波电路我们只能看到板卡设计的一个方面，这一点容易被大家忽略，犯下见木不见林的错误。
只有了解了板卡整体的防EMI设计，我们才可以评价板卡的优劣。
那么，优秀的板卡设计在防EMI性能上一般都会做哪些工作呢？主板Layout(布线)设计对优秀的主板布线设计而言，时钟走线大多会采用屏蔽措施或者靠近地线以降低EMI。
对多层PCB设计，在相邻的PCB走线层会采用开环原则，导线从一层到另一层，在设计上就会避免导线形成环状。
如果走线构成闭环，就起到了天线的作用，会增强EMI辐射强度。
信号线的不等长同样会造成两条线路阻抗不平衡而形成共模干扰，因此，在板卡设计中都会将信号线以蛇形线方式处理使其阻抗尽可能的一致，减弱共模干扰。
同时，蛇形线在布线时也会最大限度地减小弯曲的摆幅，以减小环形区域的面积，从而降低辐射强度。
在高速PCB设计中，走线的长度一般都不会是时钟信号波长1/4的整数倍，否则会产生谐振，产生严重的EMI辐射。
同时走线要保证回流路径最小而且通畅。
对去耦电容的设计来说，其设置要靠近电源管脚，并且电容的电源走线和地线所包围的面积要尽可能地小，这样才能减小电源的波纹和噪声，降低EMI辐射。
当然，上述只是PCB防EMI设计中的一小部分原则。
主板的Layout设计是一门非常复杂而精深的学问，甚至很多DIYer都有这样的共识：Layout 设计得优秀与否，对主板的整体性能有着极为重大的影响。
主板布线的划断如果想将主板电路间的电磁干扰完全隔离，这是绝对不可能的，因为我们没有办法将电磁干扰一个个地“包”起来，因此要采用其他办法来降低干扰的程度。
主板PCB中的金属导线是传递干扰电流的罪魁祸首，它像天线一样传递和发射着电磁干扰信号，因此在合适的地方“截断”这些“天线”是有用的防EMI的方法。
“天线”断了，再以一圈绝缘体将其包围，它对外界的干扰自然就会大大共模电感减小。
如果在断开处使用滤波电容还可以更进一步降低电磁辐射泄露。
这种设计能明显地增加高频工作时的稳定性和防止EMI辐射的产生，许多大的主板厂商在设计上都使用了该方法。
图注：“断开”的设计用来阻止电磁干扰借这些接口向外传送形成电磁辐射，图中电路板上的亮线清晰可见。
尤其是USB接口部分采用该设计后，可在很大程度上大大改善EMI电流向外辐射的可能。
主板接口的设计不知大家是否注意到，现在的主板都会附送一块开口的薄铁挡片，其实这也是用来防EMI的。
虽然现在的机箱EMI屏蔽性能都不错，但电磁波还是会从机箱表面的开孔处泄漏出来，如PS/2接口、USB接口以及并、串口等的开口处。
孔的大小决定了电磁干扰的泄露程度。
开口的孔径越小，电磁干扰辐射的削弱程度越大。
对方形孔而言，L就是其对角线长度。
使用了挡片之后，挡片上翘起的金属触片会和主板上的输入输出部分很好地通过机箱接地，不但衰减了EMI，而且减小了方孔的尺寸，进一步缩小L值，从而可以更有效地屏蔽电磁干扰辐射。
上述三点只是主板设计中除电路设计之外的几个主要防EMI设计，由此可见，主板的防EMI设计是一个整体的概念，如果整体的设计不合格，就会带来较大的电磁辐射，而这些也不是一个小小的共模电感所能弥补的。
编辑本段从必要性看共模电感共模电感缺失＝防EMI性能低下？这样的说法显然是颇为片面的。
诚然，由于国家现在的EMI相关规范并不健全，部分厂商为了省料就钻了这个空子，在整体防EMI性能上都大肆省料压缩成本(其中就包括共模电感的省略)，这样做的直接后果就是主板防EMI性能极其低下；但是对于那些整体设计优秀，用料不缩水的主板，即使没有共模电感，其整体防EMI 性能仍能达到相关要求，这样的产品仍然是合格的。

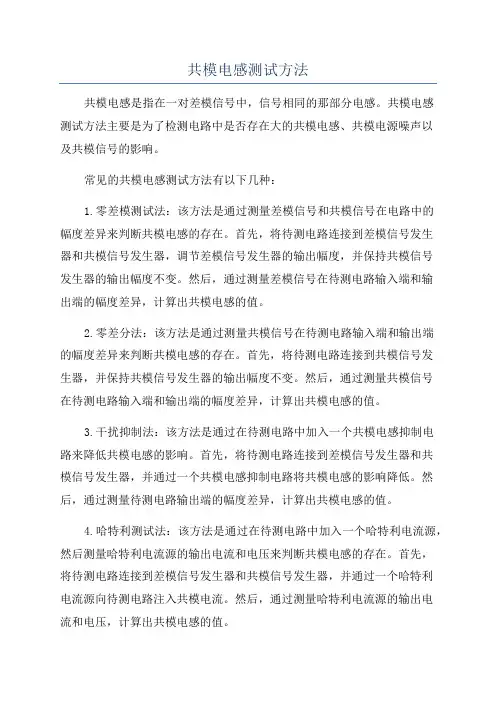

因此，单纯就是否有共模电感这一点来判断主板的优劣.编辑本段共模电感的测量与诊断概述电源滤波器的设计通常可从共模和差模两方面来考虑。
共模滤波器最重要的部分就是共模扼流圈，与差模扼流圈相比，共模扼流圈的一个显著优点在于它的电感值极高，而且体积又小，设计共模扼流圈时要考虑的一个重要问题是它的漏感，也就是差模电感。
通常，计算漏感的办法是假定它为共模电感的1%，实际上漏感为共模电感的 0.5% ～ 4%之间。
在设计最优性能的扼流圈时，这个误差的影响可能是不容忽视的。
漏感的重要性漏感是如何形成的呢？紧密绕制，且绕满一周的环形线圈，即使没有磁芯，其所有磁通都集中在线圈“芯”内。
但是，如果环形线圈没有绕满一周，或者绕制不紧密，那么磁通共模电感就会从芯中泄漏出来。
这种效应与线匝间的相对距离和螺旋管芯体的磁导率成正比。
共模扼流圈有两个绕组，这两个绕组被设计成使它们所流过的电流沿线圈芯传导时方向相反，从而使磁场为0。
如果为了安全起见，芯体上的线圈不是双线绕制，这样两个绕组之间就有相当大的间隙，自然就引起磁通“泄漏”，这即是说，磁场在所关心的各个点上并非真正为0。
共模扼流圈的漏感是差模电感。
事实上，与差模有关的磁通必须在某点上离开芯体，换句话说，磁通在芯体外部形成闭合回路，而不仅仅只局限在环形芯体内。
如果芯体具有差模电感，那么，差模电流就会使芯体内的磁通发生偏离零点，如果偏离太大，芯体便会发生磁饱和现象，使共模电感基本与无磁芯的电感一样。
结果，共模辐射的强度就如同电路中没有扼流圈一样。
差模电流在共模环形线圈中引起的磁通偏离可由下式得出：式中，是芯体中的磁通变化量，Ldm是测得的差模电感，是差模峰值电流，n为共模线圈的匝数。
由于可以通过控制B总，使之小于B饱和，从而防止芯体发生磁饱和现象，有以下法则：式中，是差模峰值电流，Bmax是磁通量的最大偏离，n是线圈的匝数，A是环形线圈的横截面积。
Ldm是线圈的差模电感。
共模扼流圈的差模电感可以按如下方法测得：将其一引腿两端短接，然后测量另外两腿间的电感，其示值即为共模扼流圈的差模电感。
共模扼流圈综述滤波器设计时，假定共模与差模这两部分是彼此独立的。
然而，这两部分并非真正独立，因为共模扼流圈可以提供相当大的差模电感。
这部分差模电感可由分立的差模电感来模拟。
为了利用差模电感，在滤波器的设计过程中，共模与差模不应同时进行，而应该按照一定的顺序来做。
首先，应该测量共模噪声并将其滤除掉。
采用差模抑制网络（Differential Mode Rejection Network），可以将差模成分消除，因此就可以直接测量共模噪声了。
