一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。
则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
故C正确，D错误。
故选C。
2．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
故选B。
实用文档1电学压轴题1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。
（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。
3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。
只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。
已知U ∶U '＝7∶5，I ∶I '＝2∶1。
不考虑灯丝电阻RL 的变化。
求：定值电阻R2的电阻值和电路消耗的最大功率。
abA S 2图31S 1 R 0LRP实用文档2图254 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。
电源电压及灯丝电阻保持不变。
当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。
当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。
一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。
2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．受新型冠状病毒的影响，一“罩”难求。
一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。
某口罩的构造如图所示。
下列说法正确的是（）A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。
一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。
故选C 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
一、初中物理电路类问题1．图中，用滑动变阻器来控制6伏小灯的亮暗。
要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（）A．C接M，B接N B．A接M，B接N，D接NC．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N【答案】C【解析】【分析】【详解】根据题意可知：电源的电压为6V，当灯泡两端的电压为额定电压6V时正常发光，滑动变阻器的移动使灯泡两端的电压发生变化，从而改变灯泡的亮暗，且电路会出现灯泡被短路而熄灭的现象。
A．C接M，B接N，当滑片移到右端时接入电路的电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故A不符合题意；B．A接M，B接N，D接N，当滑片移到左端时接入电路的电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故B不符合题意；C．A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P 移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得的电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器的最大阻值并联灯泡正常发光，符合题意，故C符合题意；D．A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片的移动不能改变灯泡两端的电压，即灯泡的亮暗不变，故D不符合题意。
故选C。
2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。
则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A正确，B错误；C．金属片P和AB构成了一个滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A端是绝缘体，故C正确；D．R0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R0，故D错误。

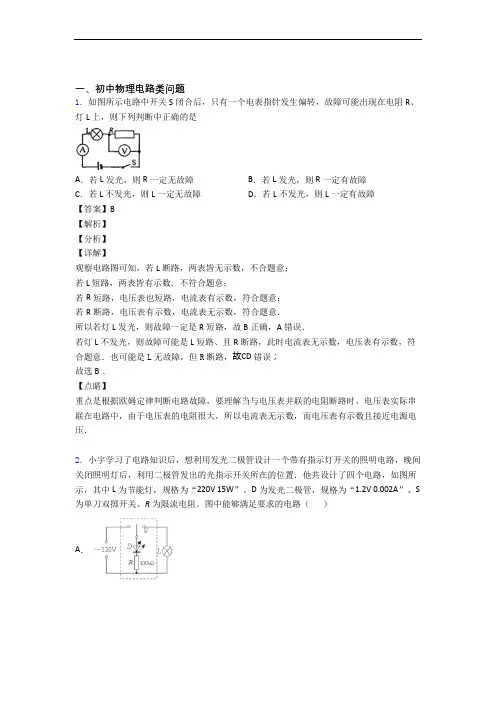

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
故选D。
2．关于如图所示电路的判断，正确的是（）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。
则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
一、初中物理电路类问题1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。
一、初中物理电路类问题1．如图所示电路，闭合开关后，两灯正常发光，比较a b c d 、、、四处电流的大小，其中可能正确的是（ ）A ．a d I I >B ．a b I I <C ．b c I I >D ．c d I I =【答案】C 【解析】 【详解】A ．由图知两灯并联a 、d 均为干路，电流相等，故A 错误；BD ．由图知两灯并联，并联电路中干路电流大于支路电流，故BD 错误；C ．没有给出两灯泡的其他信息，当两灯规格相同时，两灯电流相等，当两灯规格不同时，电阻小的，电流大，b 处电流可能大于c 处电流，故C 正确。
故选C 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是A ．导体电阻的大小跟通过导体中的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零 【答案】C 【解析】 【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．如实物图所示，以下判断正确的是( )A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L2、L1回负极,电压表并联在L1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.5．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．6．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。
故选A 。
2．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．5．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ．L 1两端电压为2VB ．L 1两端电压为4VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为6V【答案】B【解析】【分析】【详解】 由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD6．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A ．①会，②不会，③断开B ．①不会，②会，③闭合C ．①不会，②会，③断开D ．①会， ②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A ．7．下列有关说法正确的是（ ）A ．电路两端有电压，电路中一定有电流B ．影响电阻大小的因素是材料和长度C ．电动机工作时产热的多少可用Q=UIt 计算D ．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确；故选D ．【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．8．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S 闭合，下列能实现此功能的电路是( )A ．B ．C ．D ．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S 闭合，此时指示灯L 发光较亮；车位未被占用时开关S 断开，指示灯L 发光较暗．A ．由图知，当开关S 闭合时，此时R 被短路，只有L 接入电路，L 两端的电压为电源电压，指示灯发光较亮；开关S 断开时，L 与R 串联，总电阻较大，电流较小，指示灯发光较暗，故A 符合题意；B ．由图知，当开关S 闭合时，此时L 被短路，指示灯不会发光，故B 不符合题意；C ．由图知，当开关S 闭合时，此时L 与R 串联，此时灯的亮度较暗；开关S 断开时，灯泡不发光；故C 不符合题意；D ．由图知，L 与R 并联，当开关S 闭合或断开，L 始终接入电路中，L 两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．9．图中，用滑动变阻器来控制6伏小灯的亮暗。
电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的；91当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．＜答案＞ 3.（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2同时闭合，滑片P滑到a 端时，等效电路如图乙所示，根据题意，由图甲可得， ① )(1L ab abR R R U U +=由图乙可得， ② (222abR R U I U P -=将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U =U 2=12VR L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=P L ，91则I L /=I L ，31I L =3 I L /=3×=1.5A ，P L =I 2 R L =27WLab R R U+4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。
（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A 这一量程进行测量。
