PE-RT地暖管规格及施工方法
- 格式:doc
- 大小:46.50 KB
- 文档页数:4

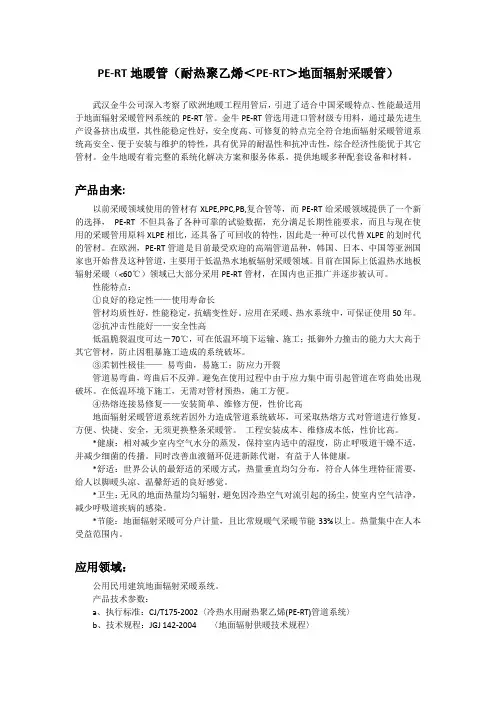

PE-RT地暖管(耐热聚乙烯<PE-RT>地面辐射采暖管)武汉金牛公司深入考察了欧洲地暖工程用管后,引进了适合中国采暖特点、性能最适用于地面辐射采暖管网系统的PE-RT管。
金牛PE-RT管选用进口管材级专用料,通过最先进生产设备挤出成型,其性能稳定性好,安全度高、可修复的特点完全符合地面辐射采暖管道系统高安全、便于安装与维护的特性,具有优异的耐温性和抗冲击性,综合经济性能优于其它管材。
金牛地暖有着完整的系统化解决方案和服务体系,提供地暖多种配套设备和材料。
产品由来:以前采暖领域使用的管材有XLPE,PPC,PB,复合管等,而PE-RT给采暖领域提供了一个新的选择,PE-RT不但具备了各种可靠的试验数据,充分满足长期性能要求,而且与现在使用的采暖管用原料XLPE相比,还具备了可回收的特性,因此是一种可以代替XLPE的划时代的管材。
在欧洲,PE-RT管道是目前最受欢迎的高端管道品种,韩国、日本、中国等亚洲国家也开始普及这种管道,主要用于低温热水地板辐射采暖领域。
目前在国际上低温热水地板辐射采暖(<60℃)领域已大部分采用PE-RT管材,在国内也正推广并逐步被认可。
性能特点:①良好的稳定性——使用寿命长管材均质性好,性能稳定,抗蠕变性好。
应用在采暖、热水系统中,可保证使用50年。
②抗冲击性能好——安全性高低温脆裂温度可达-70℃,可在低温环境下运输、施工;抵御外力撞击的能力大大高于其它管材,防止因粗暴施工造成的系统破坏。
③柔韧性极佳——易弯曲,易施工;防应力开裂管道易弯曲,弯曲后不反弹。
避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏。
在低温环境下施工,无需对管材预热,施工方便。
④热熔连接易修复——安装简单、维修方便,性价比高地面辐射采暖管道系统若因外力造成管道系统破坏,可采取热熔方式对管道进行修复。
方便、快捷、安全,无须更换整条采暖管。
工程安装成本、维修成本低,性价比高。
*健康:相对减少室内空气水分的蒸发,保持室内适中的湿度,防止呼吸道干燥不适,并减少细菌的传播。
PE-RT地暖管无毒、无味、无污染,属绿色环保管材各项卫生指标均符合国家标准。
耐酸、耐碱,抗蠕变,抗老化,优异的长期静液压和抗冲性能。
内外壁光滑,流体阻力小;安装简便、可靠,采用先进的热熔接法,绝无渗漏。
低温热水地板辐射采暖系统,敷设地面填充层内的加热管,应根据耐用年限要求,使用条件级别,热媒温度及工作压力,系统水质要求,材料供应情况,施工技术条件和投资费用等因素,综合评价选择确定。
PE-RT是耐热聚乙烯,即乙烯与辛烯的高分子共聚物。
PERT地暖管质量轻、易于运输、安装施工,具有良好的柔韧性、使其铺设时方便经济、管道在地暖施工时可以通过盘管和弯曲等方法减少管件的使用量、降低施工成本,管道弯曲半径可以小到管道外径的5倍,在弯曲部分的应力可以很快得到松弛、不会出现“回弹”现象、便于施工操作、从而避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏的现象,管内摩擦损失小、脆裂温度低、管材具有优越的耐低温性能、因此在冬季的情况下也可以地暖施工、并且在弯曲管道时无需预热,耐化学腐蚀性好、不生锈、使用寿命长,在工作温度为70度、压力为0.6Mpa条件下、地暖管可安全使用50年以上。
一、PE-RT地暖管优势:1.耐高温性强(可达110°C)2.抗冲击强度3.低温情况下柔韧性良好(可达-40°C)4.低温下抗脆裂性强5.抗蠕变性好6.安全卫生二、PE-RT地暖管特点:1、质量轻,易于运输、安装、施工;2、地暖管具有良好的柔韧性,使其铺设时方便经济。
生产的管材在施工时可以通过盘卷和弯曲等方法减少管件的使用量,降低施工成本;3、管材弯曲时,在弯曲部分的应力可以很快得到松驰,不会出现“回弹”现象,便于施工操作,从而避免在使用过程中由于应力集中而引起管道的弯曲处出现损坏的现象;4、管内磨擦损失小,此种管的输送流体能力比同管径金属管大30%;5、脆裂温度低,具有良好的环境适应性。
管材具有优越的耐低温性能,因此在冬季低温的情况下也可以施工,并且在弯曲时管道无需预热。

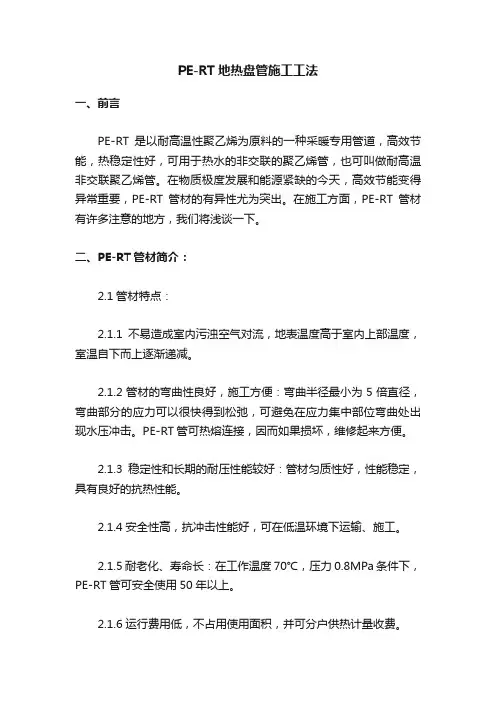

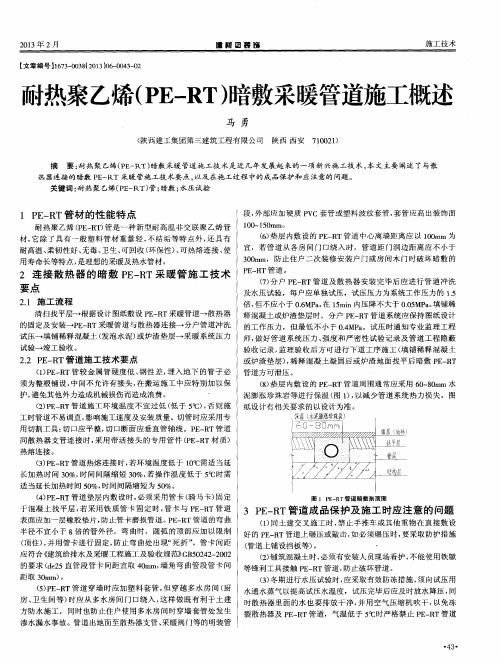

PE-RT地热盘管施工工法一、前言PE-RT是以耐高温性聚乙烯为原料的一种采暖专用管道,高效节能,热稳定性好,可用于热水的非交联的聚乙烯管,也可叫做耐高温非交联聚乙烯管。
在物质极度发展和能源紧缺的今天,高效节能变得异常重要,PE-RT管材的有异性尤为突出。
在施工方面,PE-RT管材有许多注意的地方,我们将浅谈一下。
二、PE-RT管材简介:2.1管材特点:2.1.1不易造成室内污浊空气对流,地表温度高于室内上部温度,室温自下而上逐渐递减。
2.1.2管材的弯曲性良好,施工方便:弯曲半径最小为5倍直径,弯曲部分的应力可以很快得到松弛,可避免在应力集中部位弯曲处出现水压冲击。
PE-RT管可热熔连接,因而如果损坏,维修起来方便。
2.1.3稳定性和长期的耐压性能较好:管材匀质性好,性能稳定,具有良好的抗热性能。
2.1.4安全性高,抗冲击性能好,可在低温环境下运输、施工。
2.1.5耐老化、寿命长:在工作温度70℃,压力0.8MPa条件下,PE-RT管可安全使用50年以上。
2.1.6运行费用低,不占用使用面积,并可分户供热计量收费。
2.2原材:原料为PE-RT,应用特殊的分子和合成工艺生产的一种中密度聚乙烯,它采用乙烯和辛烯共聚的方法,具有独特的分子结构,以提高PE管的耐热性,并保留了PE管的良好的柔韧性,高热传导性和惰性,同时耐压性更好。
三、PE-RT管材生产及施工执行标准:3.1生产执行标准:PE-RT地暖管的执行标准是CJ/T175-20023.2施工执行标准:《地面辐射供暖技术规程》JGJ142-2004,J365-2004四、安装的依据:现行《民用建筑给水供热水地板辐射采暖用塑料管及铝塑管设计与施工验收再行规定》。
采暖专业有关技术标准,以及建设单位要求和设计提供的有关条件。
五、施工工艺:5.1工艺流程5.2施工准备阶段5.2.1施工应具备条件:A、必须具有施工能力和资质的施工队伍才能进行PE-RT管材的安装。

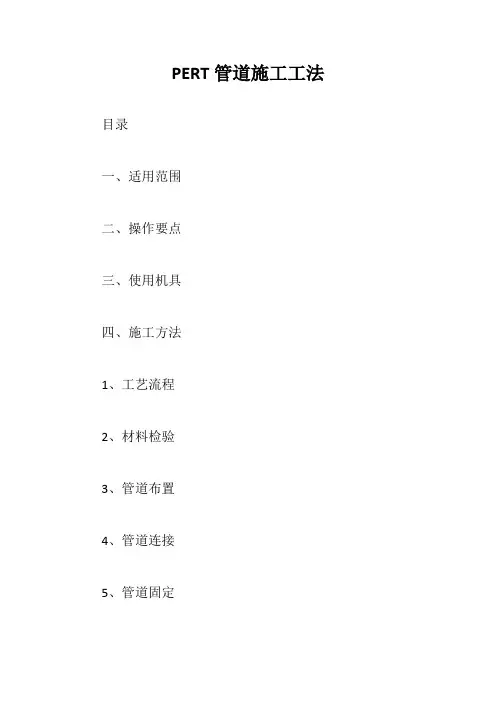

PERT管道施工工法目录一、适用范围二、操作要点三、使用机具四、施工方法1、工艺流程2、材料检验3、管道布置4、管道连接5、管道固定6、管道系统的试压与验收7、管槽回填及标识8、施工过程中注意事项五.结果评定地暖PERT塑料复合管安装施工工法一、适用范围本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程。
二、操作要点1、埋地或明覆的金属管道与地暖PERT塑料管的连接,应采用PERT内丝转换连接。
2、地暖PERT塑料管热熔时电压、电流、环境、温度、湿度等要求较高,所以在施工过程中要特别注意,热熔前要认真做试件,严格按施工规范进行操作,并对热熔口做好记号,以防止出现热熔未熔合、有裂纹等现象。
3、热熔面应清洗干净、热熔面管口应平齐。
三、使用机具使用的机具主要包括:电热熔机、PERT专用剪刀。
四、施工方法1、工艺流程2、材料检验管材、管件的验收2.1.1项性能检验报告、规格数量、包装情况及管材、管件的质量等。
2.1.2 验收管材、管件时,应在同一批中抽样,并按现行质量《建筑给水排水及采暖质量验收规范》的规定内容进行检查,必要时进行全面检测。
存放2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。
不允许与火焰及高温物体接触。
若存放时间较长则应有遮盖物。
2.2.2管才应水平堆放在平整的支撑物或地面上,堆放高度不宜超过1.5m。
搬运2.3.1管材在搬运装卸过程中,应避免管材包装袋破裂。
不得抛掷,拖拽,不允许与硬物利器碰撞。
2.3.2寒冷天搬运管材、管件时,严禁剧烈撞击,小心轻放。
2.3.3内丝、外丝转换接头应单独存放,应注意防护丝扣损坏。
3、管道布置在沟槽内铺设管道时,应先清理管槽内杂物,管沟清理干净,对管槽标高进行复测,检查是否符合设计要求,然后在管槽底部敷设保温板(保温板一般选用聚苯板),保温板应铺满管槽地面,管道敷设在保温板中间。
地由于PERT管的盘卷一般尺寸为200米,裁管下料之前,应在施工现场测量定位,测得两管件之间管道的实际距离,通盘考虑如何充分利用材料,避免出现余量过多而浪费材料,然后把下好的料放进管槽中保温板上。

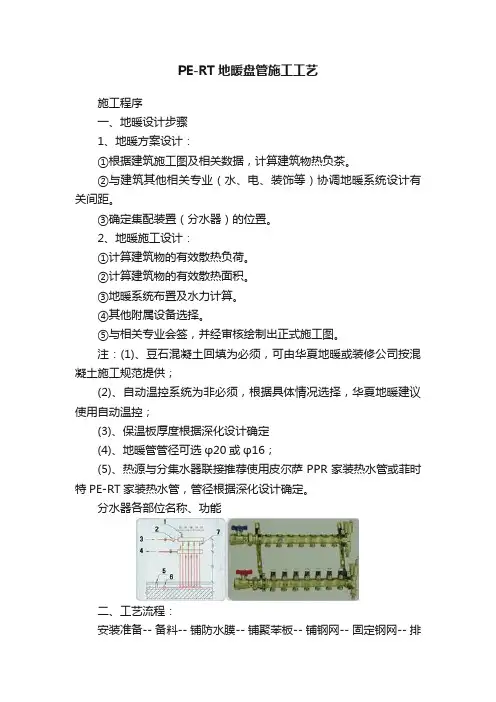

PE-RT地暖盘管施工工艺施工程序一、地暖设计步骤1、地暖方案设计:①根据建筑施工图及相关数据,计算建筑物热负茶。
②与建筑其他相关专业(水、电、装饰等)协调地暖系统设计有关间距。
③确定集配装置(分水器)的位置。
2、地暖施工设计:①计算建筑物的有效散热负荷。
②计算建筑物的有效散热面积。
③地暖系统布置及水力计算。
④其他附属设备选择。
⑤与相关专业会签,并经审核绘制出正式施工图。
注:(1)、豆石混凝土回填为必须,可由华夏地暖或装修公司按混凝土施工规范提供;(2)、自动温控系统为非必须,根据具体情况选择,华夏地暖建议使用自动温控;(3)、保温板厚度根据深化设计确定(4)、地暖管管径可选φ20或φ16;(5)、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管,管径根据深化设计确定。
分水器各部位名称、功能二、工艺流程:安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。
①安装准备:熟悉图纸和现场环境。
②根据图纸准备材料,包括辅材。
③铺防水膜。
④保温板铺设要平整,切割整齐,相互联接缝要紧密。
⑤钢丝网排列要整齐,连接处要用铅丝绑扎,并用钢钉固定在地面上。
⑥排管时不得将管材扭曲和折叠,并用专用扎带固定在钢丝网上。
⑦进行水压试验,最小试验压力不得低于0.6Mpa,一般可升到0.8-1Mpa,然后稳压,稳压时间为30分钟。
压降不超过0.05Mpa,即为试压合格。
⑧带压充填砼。
⑨分水器安装要平整。
排气阀要高出地面。
⑩综合调试。

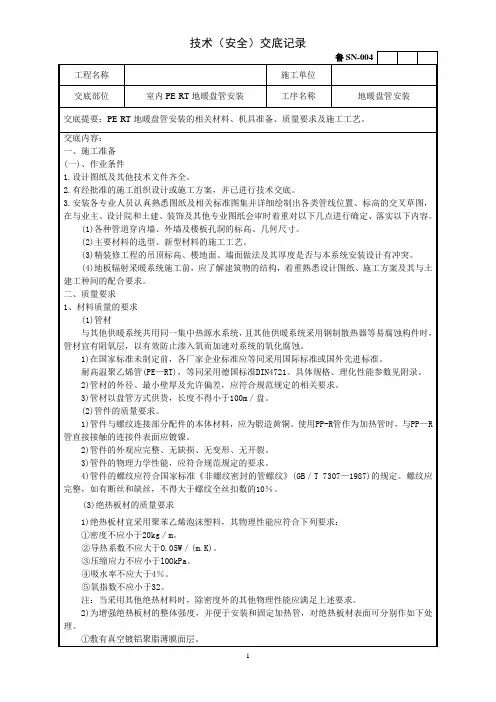

四、施工依据《地面辐射供暖技术规程》JGJ142-2004,J365-2004施工应具备条件1、设计图纸及其他技术文件齐全,并已会审。
2、经批准的施工方案或施工组织设计,已进行技术交流。
3、具有施工资质的施工力量和机关,能保证定量施工。
4、施工用水、电、材料储放场地临时设施。
5、施工现场:墙面已抹灰,地面找平层已做。
本项目为某住宅小区地暖管道工程施工,位于XX市XX区,总建筑面积约为XX万平方米。
工程采用地暖管道系统,供热方式为集中供热。
地暖管道施工范围为厨房、卫生间、卧室、客厅等区域。
二、施工依据1. 设计施工图纸和有关技术文件;2. 施工手册;3. 国家现行有关标准;4. 施工现场条件;5. 公司类似工程的经验。
三、施工准备1. 技术准备:组织施工人员学习设计施工图纸、施工手册等相关技术文件,确保施工人员掌握地暖管道施工的技术要求。
2. 材料准备:所有材料进场前必须有质量合格证明文件,规格、型号及性能技术指标应符合国家现行有关标准的规定。
主要包括:(1)加热管:采用PE-RT地暖管,管材规格为De20/2.3(S5);(2)连接管:连接分水器与表箱之间的连接部分,采用PE-X管材;(3)保温层:30厚复合铝箔挤塑聚苯乙烯保温板;(4)填充层:采用C15豆石混凝土,厚度为60mm;(5)其他辅助材料。
3. 机具准备:细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵、锯条、手锤、活扳手、手动试压泵、刮刀、水平仪等。
四、施工工艺1. 施工顺序:先进行保温层施工,然后进行填充层施工,最后进行地暖管道安装。
2. 保温层施工:按照设计要求,将保温板铺设在基层上,用胶粘剂粘贴牢固。
3. 填充层施工:采用C15豆石混凝土,厚度为60mm,混凝土浇筑前应清理基层,确保基层平整。
4. 地暖管道安装:(1)按照设计图纸,将加热管铺设在填充层上,管材间距应符合设计要求;(2)加热管连接处采用专用接头连接,确保连接牢固;(3)安装分水器、集水器等设备,并与加热管连接;(4)进行水压试验,确保管道系统无泄漏。
五、施工质量控制1. 材料质量:所有材料进场前必须进行验收,确保符合国家现行有关标准;2. 施工质量:严格按照施工工艺进行施工,确保施工质量;3. 水压试验:进行水压试验,确保管道系统无泄漏;4. 工程验收:按照设计要求和规范进行工程验收。

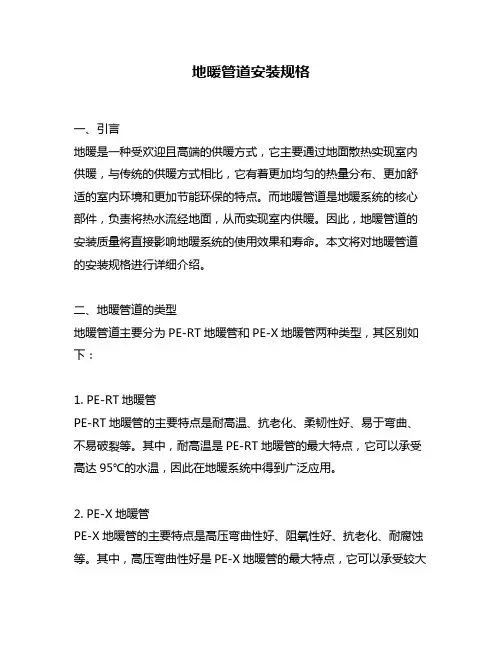

地暖管道安装规格一、引言地暖是一种受欢迎且高端的供暖方式,它主要通过地面散热实现室内供暖,与传统的供暖方式相比,它有着更加均匀的热量分布、更加舒适的室内环境和更加节能环保的特点。
而地暖管道是地暖系统的核心部件,负责将热水流经地面,从而实现室内供暖。
因此,地暖管道的安装质量将直接影响地暖系统的使用效果和寿命。
本文将对地暖管道的安装规格进行详细介绍。
二、地暖管道的类型地暖管道主要分为PE-RT地暖管和PE-X地暖管两种类型,其区别如下:1. PE-RT地暖管PE-RT地暖管的主要特点是耐高温、抗老化、柔韧性好、易于弯曲、不易破裂等。
其中,耐高温是PE-RT地暖管的最大特点,它可以承受高达95℃的水温,因此在地暖系统中得到广泛应用。
2. PE-X地暖管PE-X地暖管的主要特点是高压弯曲性好、阻氧性好、抗老化、耐腐蚀等。
其中,高压弯曲性好是PE-X地暖管的最大特点,它可以承受较大的压力而不会出现裂纹或变形,因此在一些高压地暖系统中得到广泛应用。
三、地暖管道的安装位置地暖管道的安装位置主要分为地面安装和墙面安装两种,其选择应根据具体情况而定。
1. 地面安装地面安装是地暖管道最常见的安装方式,其主要特点是安装简单、易于维修、热量分布均匀等。
但同时,地面安装也存在一些问题,比如地暖管道易受到外力损坏、安装后地面高度增加等问题。
2. 墙面安装墙面安装是一种比较特殊的地暖管道安装方式,其主要特点是不占用地面空间、不易受到外力损坏等。
但同时,墙面安装也存在一些问题,比如墙面安装需要进行墙面切割、安装难度大、维修困难等问题。
四、地暖管道的安装要求地暖管道的安装要求主要包括以下几个方面:1. 安装环境要求地暖管道的安装环境应该干燥、通风、无水、无尘等,同时需要避免阳光直射和高温等影响地暖管道使用寿命的因素。
2. 安装工具要求地暖管道的安装需要使用专业的工具,包括管道剪切器、管道卡子、管道扳手、压力表等,以确保管道连接牢固、安全可靠。
一、编制依据1. 《地暖工程施工及验收规范》(GB50242-2002)2. 《建筑工程施工质量验收统一标准》(GB50300-2001)3. 相关设计图纸及施工技术文件4. 施工现场实际情况二、工程概况本工程为XX住宅小区,地暖施工范围为住宅室内,包括客厅、卧室、卫生间、厨房等区域。
地暖系统采用地板辐射采暖方式,供热介质为热水,供水温度为40-60℃,回水温度为30-50℃。
三、施工准备1. 技术准备(1)组织施工人员学习地暖施工规范、设计图纸及施工技术文件,提高施工人员的专业技能。
(2)制定施工组织设计,明确施工工艺、质量标准、安全措施等。
2. 材料准备(1)地暖管材:采用PE-RT地暖管,规格为De20,S5。
(2)分水器:采用螺纹连接式分水器,根据设计要求选择合适的型号。
(3)保温材料:采用30厚复合铝箔挤塑聚苯乙烯保温板。
(4)填充层:采用C15豆石混凝土,厚度为60mm。
(5)其他辅助材料:包括胶粘剂、锚固件、扣件等。
3. 机具准备(1)机具:切割机、焊接机、电锤、水平尺、卷尺、电动试压泵等。
(2)工具:扳手、螺丝刀、手锯、水平尺、卷尺等。
四、施工工艺流程1. 施工前准备:检查施工场地,清理杂物,确保施工环境符合要求。
2. 放线定位:根据设计图纸,确定地暖管铺设路径,进行放线定位。
3. 地暖管铺设:按照设计要求,将地暖管铺设在保温板上,注意管材间距、弯曲半径等。
4. 分水器安装:将分水器与地暖管连接,确保连接牢固。
5. 保温层铺设:将保温板铺设在地暖管上方,确保保温效果。
6. 填充层施工:将豆石混凝土浇筑在地暖管及保温层上方,厚度为60mm。
7. 防水处理:对卫生间、厨房等易渗漏区域进行防水处理。
8. 地面找平:对填充层进行找平处理,确保地面平整。
9. 地暖系统试压:对地暖系统进行试压,确保无泄漏。
10. 施工验收:按照规范要求,对地暖施工质量进行验收。
五、质量要求1. 地暖管铺设平整,无扭曲、变形等现象。

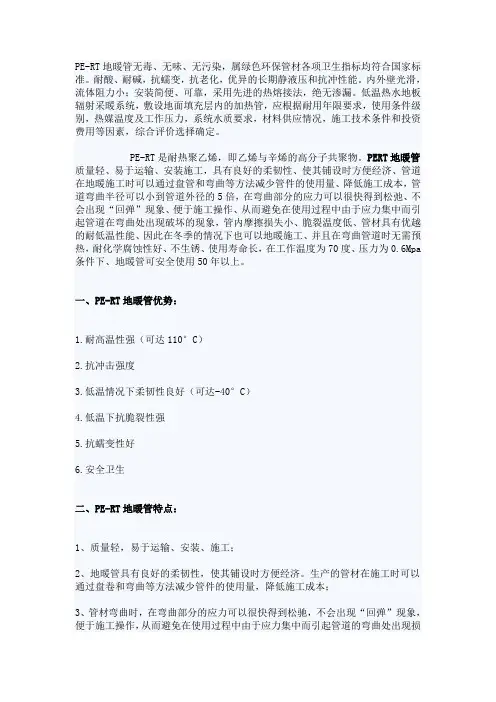

PE-RT地暖管无毒、无味、无污染,属绿色环保管材各项卫生指标均符合国家标准。
耐酸、耐碱,抗蠕变,抗老化,优异的长期静液压和抗冲性能。
内外壁光滑,流体阻力小;安装简便、可靠,采用先进的热熔接法,绝无渗漏。
低温热水地板辐射采暖系统,敷设地面填充层内的加热管,应根据耐用年限要求,使用条件级别,热媒温度及工作压力,系统水质要求,材料供应情况,施工技术条件和投资费用等因素,综合评价选择确定。
PE-RT是耐热聚乙烯,即乙烯与辛烯的高分子共聚物。
PERT地暖管质量轻、易于运输、安装施工,具有良好的柔韧性、使其铺设时方便经济、管道在地暖施工时可以通过盘管和弯曲等方法减少管件的使用量、降低施工成本,管道弯曲半径可以小到管道外径的5倍,在弯曲部分的应力可以很快得到松弛、不会出现“回弹”现象、便于施工操作、从而避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏的现象,管内摩擦损失小、脆裂温度低、管材具有优越的耐低温性能、因此在冬季的情况下也可以地暖施工、并且在弯曲管道时无需预热,耐化学腐蚀性好、不生锈、使用寿命长,在工作温度为70度、压力为0.6Mpa条件下、地暖管可安全使用50年以上。
一、PE-RT地暖管优势:
1.耐高温性强(可达110°C)
2.抗冲击强度
3.低温情况下柔韧性良好(可达-40°C)
4.低温下抗脆裂性强
5.抗蠕变性好
6.安全卫生
二、PE-RT地暖管特点:
1、质量轻,易于运输、安装、施工;
2、地暖管具有良好的柔韧性,使其铺设时方便经济。
生产的管材在施工时可以通过盘卷和弯曲等方法减少管件的使用量,降低施工成本;
3、管材弯曲时,在弯曲部分的应力可以很快得到松驰,不会出现“回弹”现象,便于施工操作,从而避免在使用过程中由于应力集中而引起管道的弯曲处出现损
坏的现象;
4、管内磨擦损失小,此种管的输送流体能力比同管径金属管大30%;
5、脆裂温度低,具有良好的环境适应性。
管材具有优越的耐低温性能,因此在冬季低温的情况下也可以施工,并且在弯曲时管道无需预热。
这可以解决我国北方地区由于冬季气温过低,无法施工而造成的经济损失,其弯曲半径可以小到管道外径的5倍;而PE-X的弯曲半径小到管道外径的8倍。
6、PE-RT地暖管耐化学腐蚀性好,不生锈,使用寿命长。
一般金属管在使用几年之后,管内壁严重腐蚀,使内壁粗糙、摩擦系数增加、管道的输水能力减少;
7、PE-RT地暖管耐热耐压性能好,在工作温度为70℃压力为0.4MPa条件下,地暖管可安全使用50年以上;
8、管材在生产过程中不添加任何有毒助剂。
内壁光滑,不结垢,不易滋生细菌,可以安全应用在饮用水输送等领域;
9、PE-RT地暖管抗冲击性能是PVC-U管材的5倍;
10、散热性能好,导热系数为0.4w/m•K与PE-X相当,高于PP-R的0.22w/m•K 和PB的0.17w/m•K,在地面供暖中可以节能。
11、PE-RT地暖管可以热熔接和机械连接,可靠、不渗漏。
而PE-X只能机械连接。
12、PE-RT地暖管绿色环保产品,可回收再利用,而PE-X就不能,PE-RT管应用在低温热水地面辐射供暖中,一般采用S5Φ20×2.0mm较为合理。
三、PE-RT地暖管规格:
四、PE-RT地暖管性能:

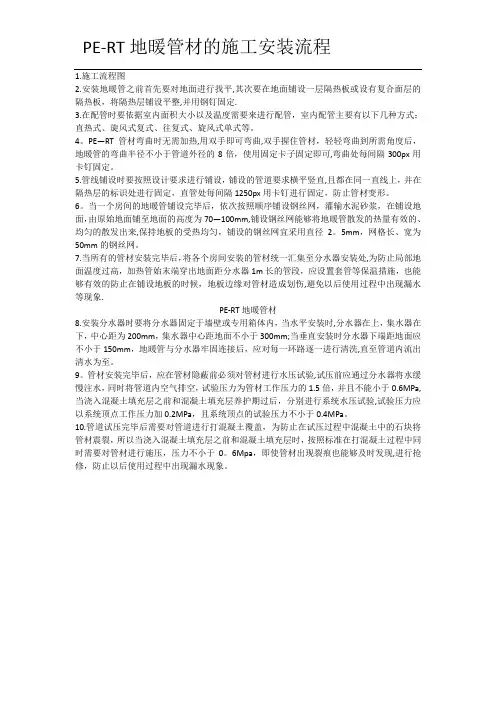

5、按图纸要求铺设地暖管:地暖管弯曲半径不应小于管径的8倍;在铺设中直管段每隔600mm设塑料扎带;弯曲管段沿走向距离不大于350mm设塑料扎带;铺设S形地暖管时在弯曲部位应设两处塑料扎带,如有翘起现象,需用水泥钉固定或重物压平,在卫生间及厨房不得用水泥钉固定管材,以防破坏防水层。
6、地暖管与分、集水器连接前应测量好连接尺寸,用专用管剪断口,管口断面应垂直于管轴线,断口处应对残渣、毛刺进行修整清理,分、集水器与地暖管接口为卡箍式自锁紧连接,将管头插入后拧紧锁母。
7、全部安装完毕后,进行一次压力试验:在进水口连接临时水源,打开进水球阀、排水球阀,注水、排气至出水口无气泡后,存水打压,用手动试压泵缓慢加压,升压时间不少于15分钟,达到试验压力1.2Mpa,停止加压,稳压1小时不漏水,并在其后补至0.6Mpa,10分钟内压力降不大于0.05Mpa为合格。
此项工作需经自检合格后,方可进行下一道工序施工。
此间需及时作好试压记录并经监理验收签字。
8、在一次压力试验合格后,在保持0.6Mpa压力的情况下,填充混凝土,并在其后48小时混凝土养护期内采暖系统保持该压力。
在混凝土填充过程中避免损伤地暖管外壁及破坏地暖管的排列。
9、待混凝土填充层养护期满后,需进行二次交工阶段打压,该程序具体步骤按第一次压力试验程序执行,并办理好交工报验手续。
