铁路接触网施工技术交底书(很实用)

一、工程概况1. 工程名称：XXX铁路电气化改造工程接触网施工2. 工程地点：XXX3. 施工单位：XXX4. 施工内容：接触网附加导线架设、回流线安装、支柱组装等。

二、安全技术交底1. 人员安全（1）所有施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。

（2）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

（3）高空作业人员必须经过体检，符合高空作业要求。

2. 施工现场安全（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。

（2）施工区域应设置安全通道，确保人员疏散畅通。

（3）施工材料、工具应整齐堆放，不得占用消防通道。

3. 施工设备安全（1）施工设备必须符合国家相关标准和规定，并定期进行检修、保养。

（2）设备操作人员必须熟悉设备性能和操作规程，严禁违章操作。

（3）设备操作过程中，必须确保设备处于正常状态，防止意外事故发生。

4. 施工材料安全（1）施工材料必须符合设计要求，严禁使用不合格材料。

（2）施工材料应按照规范要求存放，避免受潮、受腐蚀。

（3）施工材料搬运过程中，应采取防滑、防倾倒措施。

5. 接触网施工安全（1）接触网附加导线架设1）导线展放过程中，防护人员应注意观察，防止摩擦、背扣、断股等现象发生。

2）回流线肩架安装高度为8.0米，确保安全。

3）导线在同一截面处操作，符合规定条件时，可不做处理。

4）导线驰度应符合设计张力曲线要求，断线时预留足够回头长度。

（2）回流线安装1）回流线非绝缘悬挂时，采用杵座鞍子铝衬垫固定回流线。

2）回流线安装过程中，注意防止回流线与其他设备发生碰撞。

（3）支柱组装1）支柱组装前，检查支柱是否存在损伤、变形等问题。

2）支柱组装过程中，确保支柱与基础连接牢固。

3）支柱组装完成后，进行整体调试，确保接触网系统正常运行。

三、注意事项1. 施工过程中，严格执行安全技术操作规程，确保施工安全。

2. 施工人员应加强安全意识，严格遵守各项安全规定。

一、交底目的为确保接触网施工、维护及检修过程中的安全，预防安全事故的发生，特制定本安全技术交底。

二、交底对象接触网施工、维护及检修人员。

三、交底内容1. 施工现场安全注意事项：（1）施工人员进入施工现场必须佩戴安全帽、工作服，穿防滑鞋，高空作业人员必须系好安全带。

（2）施工过程中，禁止酒后作业、疲劳作业，确保人员精神状态良好。

（3）施工现场严禁吸烟、动火，如需动火作业，需办理动火作业许可证，并做好防火措施。

（4）施工现场应设置安全警示标志，提醒施工人员注意安全。

2. 接触网施工安全要求：（1）施工前，对施工人员进行安全教育和技能培训，确保其具备相应的安全知识和操作技能。

（2）接触网施工前，应检查施工设备、工具是否完好，施工场地是否符合要求。

（3）接触网施工过程中，严禁擅自移动接触网支柱、设备，确保施工安全。

（4）接触网施工时，应遵循以下顺序：先安装接触网，再安装支柱，最后安装接地装置。

（5）施工过程中，接触网支柱与设备的间距应符合设计要求，确保安全。

3. 接触网维护及检修安全要求：（1）维护及检修前，对维护及检修人员进行安全教育和技能培训，确保其具备相应的安全知识和操作技能。

（2）维护及检修过程中，严格遵守操作规程，确保施工安全。

（3）维护及检修时，应先切断接触网电源，确认无电压后，方可进行作业。

（4）维护及检修过程中，注意观察接触网设备状态，发现问题及时上报。

（5）维护及检修结束后，应检查现场设备状态，确保恢复正常。

四、交底程序1. 项目部安全工程师对施工、维护及检修人员进行安全教育和技能培训。

2. 施工、维护及检修人员参加安全教育和技能培训，了解并掌握安全知识和操作技能。

3. 项目部安全工程师对施工、维护及检修人员进行安全技术交底，确保其掌握安全注意事项。

4. 施工、维护及检修人员签字确认，表示已了解并掌握安全技术交底内容。

五、交底时间根据施工、维护及检修计划，提前安排安全技术交底。

六、交底责任人1. 项目部安全工程师负责安全技术交底的组织和实施。

一、交底项目：接触网施工安全技术交底二、交底日期：____年__月__日三、施工单位：____________________四、分项工程名称：接触网架设及维护五、交底提要：为确保接触网施工安全，提高施工质量，特进行安全技术交底。

以下为接触网施工安全技术交底内容，请各施工人员认真阅读并严格遵守。

六、交底内容：1. 施工前的准备工作：（1）熟悉施工图纸，了解接触网的结构、技术参数及施工要求。

（2）检查施工设备、材料，确保符合国家相关标准和规定。

（3）对施工人员进行安全教育培训，提高安全意识。

2. 施工过程中的安全注意事项：（1）高空作业：施工人员必须佩戴安全帽、安全带，严格按照高空作业规程操作。

（2）接触网施工区域应设立安全警戒线，禁止无关人员进入。

（3）施工过程中，注意检查导线、绝缘子、悬挂装置等设备，确保其完好。

（4）施工人员应遵守现场交通规则，不得在施工现场随意穿行。

（5）施工过程中，严禁酒后作业、疲劳作业。

3. 接触网架设及维护技术要求：（1）导线展放：导线在展放过程中，防护人员应注意观察，防止发生摩擦、背扣、断股等现象。

如发生异常，应立即停止展放，做好标记，及时处理。

（2）回流线肩架安装：回流线肩架安装高度为8.0米（以地面起测），确保肩架与支柱密贴，紧固牢靠。

（3）导线驰度：导线驰度应符合设计张力曲线要求，张力不得大于12KN。

（4）绝缘子：绝缘子应经电气试验合格，零配件齐全，规格型号应符合设计要求。

（5）附加导线架设：附加导线安装高度严格按照相关规定执行，确保附加导线肩架与支柱密贴，紧固牢靠。

4. 施工结束后的安全措施：（1）施工结束后，对施工现场进行清理，确保无安全隐患。

（2）对施工人员进行安全检查，确保其身体状态符合工作要求。

（3）定期对接触网进行巡视、检查，发现问题及时处理。

七、检查执行情况：请各施工人员认真执行以上安全技术交底内容，确保施工安全。

施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

接触网施工安全技术交底1、基坑开挖站场及区间进行测量时，要使用测量绳，使用钢卷尺测量时，应作好绝缘防护。

路肩开挖接触网坑作业，每个基坑的施工人员不得少于2人，坑内作业时，坑上必须有人防护。

基坑开挖作业，必须保证路基的稳定，不得使其受到破坏和减弱，遇到塌方有可能造成轨枕悬空时，应采用护板防护，挖坑时遇到排水沟(盲沟)，应先做好疏通改道排水工作，弃土不得堵塞水沟和污染道床。

采用大坑口开挖，即大口小底，防止坑壁塌方。

基坑开挖完成后，及时进行基础浇制。

一般情况下，敞口基坑尽量不过夜。

否则，坑口须设安全防护栏、警示标志，防止发生人员坠落事故。

坑下施工人员必须戴安全帽。

在开挖基坑区段设专人巡视。

发现基坑坍塌或线路状态有变动等情况时，立即采取抢救措施。

石质坑开挖采用爆破作业时，严格执行爆破作业安全操作规程。

2、基础浇制基础浇注作业时，应在施工点设专人进行防护，工具材料的堆放不得侵入建筑接近限界，施工人员不得在建筑接近限界以内站立和休息；需要跨越铁路搬运材料设备时，应在搬运通道两端按规定距离设置防护，搬运结束后，两侧的防护人员方可撤除；在准高速和高速区段施工时，列车通过时，所有人员应在3m限界以外待避，所用工具材料特别是人工搅拌所用钢板，严禁放置在道心轨枕上。

3、接触网停电作业(1)在与接触网带电部分不到2m的建筑物上作业时，如没有可靠的防电设施，接触网必须停电。

(2)安全距离要求：接触网进行停电作业时，作业人员(包括所持的机具、材料、零部件等)与周围带电设备的距离不得小于以下规定：110kV为1 500mm，27．5kV和35kV为1 000mm，10kV及以下为700mm。

(3)施工领导人向供电调度申请停电时要同时说明停电作业的范围、内容、时间和安全措施等。

(4)施工单位在接到停电作业命令后，严格按工作票施工，须先验电接地，在装设接地线时，将接地线的一端先行接地，再将另一端与被停电的导体相连。

拆除接地线时，其顺序相反。

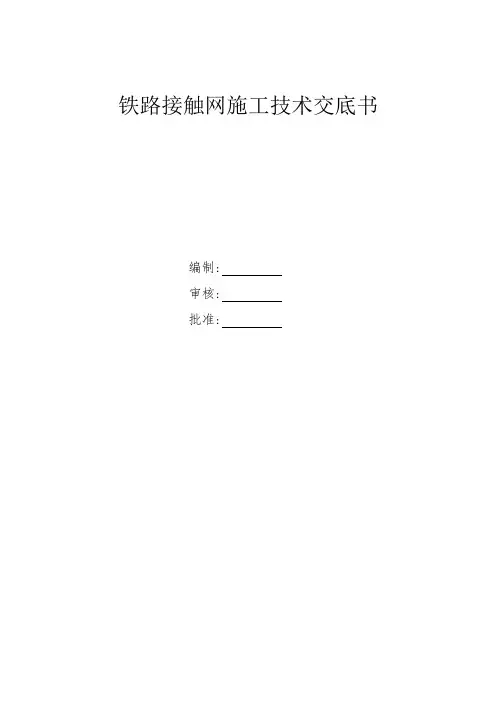

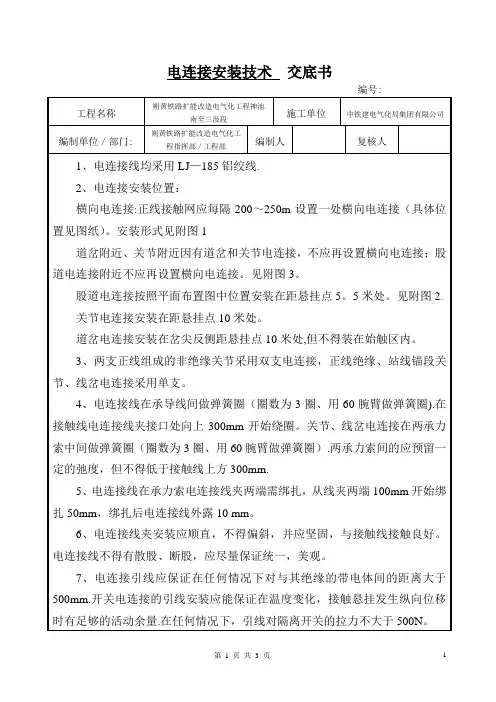

铁路接触网施工技术交底书编制:审核:批准:一、接触网上部技术规定1、一般规定1、接触网接触悬挂采用全补偿链形悬挂，正线接触悬挂导线组合：JTMH120+CTS150,额定工作张力接触线25kN，承力索20kN；站线接触悬挂导线组合：JTMH95+CTS120,额定工作张力接触线15kN，承力索15kN，附加导线类型：正馈线LBGLJ-240，保护线LBGLJ-120，最大工作张力正馈线15kN，保护线8kN。

1.2、接触网悬挂接触线工作支悬挂点高度除注明者外，均为6450mm；结构高度1600mm；1.3、支柱基坑处地下电缆的处理，尽量采用排移的方法。

排移困难时，可适当调整支柱的侧面限界，调整范围：区间腕臂柱3.1m～3.5m（含），站场腕臂柱2.5m ～3.5m（含），硬（软）横跨柱按3.0m～5.0m,但牵出线上支柱的侧面限界不应小于3.1m。

1.4、车挡后的支柱距车挡不应小于10m，如受地形、地貌限制，在保证线路上接触网有效长的情况下可将车挡后的支柱设于线路一侧。

1.5在进行上部安装前，工程所用金属零部件、线材及绝缘子应按《铁路电力牵引供电施工规范》有关规定进行检查和试验，规格质量及电气性能均应符合设计要求后，方可安装使用。

1.6接触网上部安装施工不得使用活口扳手，应采用呆扳手、梅花扳手和力矩扳手。

安装后的金具各部连接紧固螺栓、螺帽紧固力矩均应符合设计要求，新零件应符合该产品安装使用说明书的要求，并应配齐螺帽、止动垫片。

1.7为保证工程质量，本线在部分零件试用放松效果好的止动垫片机械防松措施。

1.8开口销安装后的劈开角度不应小于60度，开口后不得有裂纹、断裂现象。

销钉安装时，垂直设置时应钉帽在上，水平设置的两销钉头应相互倒置安装。

1.9接触线的平直度直接影响弓网受流质量和接触线的使用寿命。

上部安装及悬挂调整不应给接触线施加外力，严禁踩踏接触线。

1.10凡与接触线、承力索及附加导线接触的零配件，均应清除表面氧化物，并在接触面涂电力复合脂。

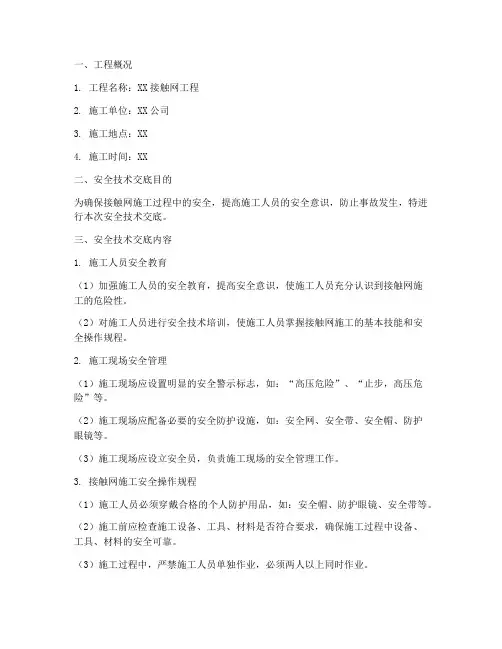

一、工程概况1. 工程名称：XX接触网工程2. 施工单位：XX公司3. 施工地点：XX4. 施工时间：XX二、安全技术交底目的为确保接触网施工过程中的安全，提高施工人员的安全意识，防止事故发生，特进行本次安全技术交底。

三、安全技术交底内容1. 施工人员安全教育（1）加强施工人员的安全教育，提高安全意识，使施工人员充分认识到接触网施工的危险性。

（2）对施工人员进行安全技术培训，使施工人员掌握接触网施工的基本技能和安全操作规程。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，如：“高压危险”、“止步，高压危险”等。

（2）施工现场应配备必要的安全防护设施，如：安全网、安全带、安全帽、防护眼镜等。

（3）施工现场应设立安全员，负责施工现场的安全管理工作。

3. 接触网施工安全操作规程（1）施工人员必须穿戴合格的个人防护用品，如：安全帽、防护眼镜、安全带等。

（2）施工前应检查施工设备、工具、材料是否符合要求，确保施工过程中设备、工具、材料的安全可靠。

（3）施工过程中，严禁施工人员单独作业，必须两人以上同时作业。

（4）施工过程中，严禁施工人员跨越接触网导线，严禁在接触网下方作业。

（5）施工过程中，严禁施工人员携带金属物品，如：钥匙、手机等。

（6）施工过程中，严禁施工人员接触带电体，如：接触网导线、绝缘子等。

4. 接触网施工事故应急处理（1）发生触电事故时，立即切断电源，并进行现场急救。

（2）发生火灾事故时，立即使用灭火器进行灭火，并迅速撤离现场。

（3）发生高处坠落事故时，立即进行现场救援，并采取必要措施防止事故扩大。

四、安全技术交底要求1. 施工单位应将本次安全技术交底内容书面记录，并妥善保存。

2. 施工单位应将本次安全技术交底内容告知施工人员，确保施工人员了解并掌握。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

4. 施工单位应加强施工现场的安全管理，确保施工过程中安全无事故。

一、交底目的为确保接触网带电作业的安全，提高作业人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象所有参与接触网带电作业的作业人员及管理人员。

三、交底内容1. 作业前的准备工作（1）检查作业现场，确保无障碍物，安全通道畅通。

（2）检查作业工具、设备，确保其完好、可靠。

（3）检查个人防护用品，如绝缘手套、绝缘鞋、安全帽等，确保其符合国家标准。

2. 作业过程中的安全注意事项（1）严格遵守《接触网带电作业安全规程》及相关法律法规。

（2）作业前，应进行现场风险评估，制定相应的安全措施。

（3）作业人员应穿戴好个人防护用品，佩戴安全帽，正确使用绝缘工具。

（4）作业过程中，禁止擅自改变作业计划，确保作业安全。

（5）作业人员应保持通讯畅通，及时向现场指挥人员报告作业情况。

（6）作业人员应掌握紧急情况下的应急处置措施，如触电、火灾等。

3. 作业后的工作（1）作业结束后，清理作业现场，确保无遗留物品。

（2）检查作业工具、设备，确认无损坏，并妥善存放。

（3）整理作业记录，总结经验教训，不断提高作业水平。

四、应急处置措施1. 触电事故（1）立即切断电源，隔离故障点。

（2）对触电人员实施心肺复苏，并尽快拨打急救电话。

（3）对事故现场进行隔离，防止其他人员受到伤害。

2. 火灾事故（1）立即切断电源，关闭燃气阀门。

（2）使用灭火器、灭火器材进行灭火。

（3）迅速疏散人员，确保人员安全。

（4）拨打火警电话，报告火灾情况。

五、交底人及接受人交底人：XXX接受人：XXX六、交底时间XXXX年XX月XX日七、注意事项1. 本安全技术交底适用于接触网带电作业，作业人员应严格遵守。

2. 作业人员应定期参加安全培训，提高安全意识和操作技能。

3. 作业过程中，如发现安全隐患，应立即停止作业，并向现场指挥人员报告。

4. 作业结束后，对作业现场进行安全检查，确保无安全隐患。

5. 本安全技术交底由XXX负责解释，如有未尽事宜，按相关规定执行。

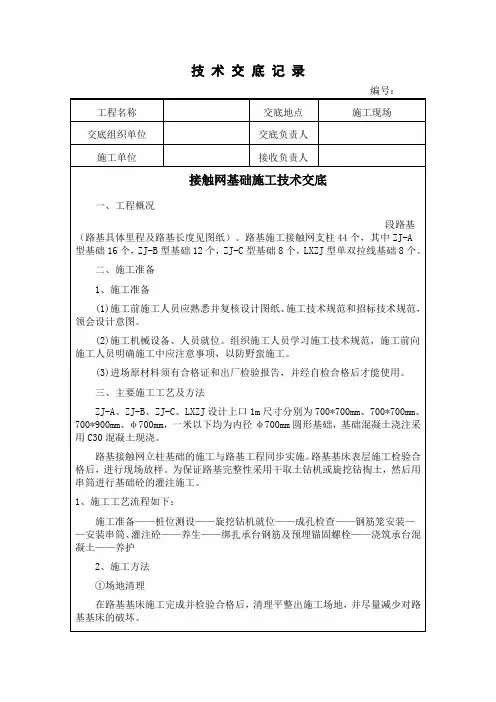

新建铁路新干线站后接触网施工设计技术交底说明书地质路基（接触网）工程设计资质证书综合甲级XXX工程勘察证书综合类甲级XXX2015年11月北京新建铁路新干线接触网基础施工图设计技术交底说明书地质路基编制：审核：2015年11月北京地质路基一、设计标准新建时速200公里客货共线铁路二、路基工程概况A至B段正线总长000km，路基长度000km，占比60%，其中路堤长000km，路堑000km。

三、路基设计说明（1）路基面的形状及宽度区间直线地段路基面宽度b.表中路基面宽度不含曲线地段加宽值；c.表中路基面宽度为考虑电缆槽后的路基面宽度。

d.站线路基面宽度按站场有关规定设置。

e.路堑未计侧沟壁厚度。

（2）路基标准横断面见以下图1-1～31:100图1-1 路堤标准横断面示意图（m ）图1-2 路堑土质路堑标准横断面（m ） （土质、极软岩、易风化软质岩路堑）1:100200km/h双线堤式堑标准横断面注:地下水位较高时，h≥1.0m当地基承载力不满足设计要求时，h≥1.9m。

堤式堑边坡采用空心砖护坡。

图1-3 路堑标准横断面（地下水发育的路堑，换1.0mA、B组填料）（3）接触网立柱基础位置速度目标值为200km/h双线地段，接触网柱基础位于通信、信号、电力综合电缆槽的内则。

接触网支柱内边缘距线路中心距离一般不小于3.1m。

深茂铁路区间正线为3.1m。

增建二线及联络线地段，接触网立柱基础设于增建线外侧路肩。

既有线按现状电化设置在路肩适宜位置。

四、接触网基础处地质条件按全线地质条件和结构的立柱类型江门至茂名段可分为4种类型：1.填土路堤；2.土质路堑；3.石质路堑；4.软土地基。

2.基础选型：(1)填土路堤：全线软土地基采用复合地基处理，工后沉降小于10cm，填土质量满足路基规范质量设计要求，直接在路肩上施工基础，填土物理力学指标（σ0=120Kpa，C=25，φ=25°）。

(2)土质路堑：土质物理力学指标σ0=200Kpa，C=25，φ=30°。

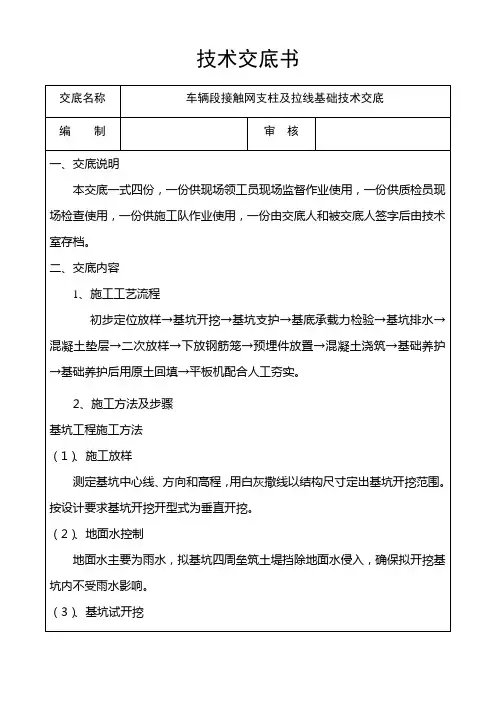

技术交底书交底单位名称：中铁四局集团有限公司合肥铁路枢纽南环线工程项目经理部4分部编号：NH-4-2--工程名称合肥南站动车运用所设计文件图号接触网支柱基础施工部位动车运用所路J15-10型接触网基础交底日期2011.5.21技术交底内容：1、测量放样：采用全站仪进行放样，定出其中控制轴线和支柱中心，并用钉子和三角旗标识，然后根据开挖面的大小将控制点外移并保护起来，护桩必须为平行线路方向和垂直线路方向的十字线。

2、开挖：下口垂直线路方向长度a=3.45m，下口平行线路方向宽度b=1.55m，采用垂直开挖，四周沿开挖线外放1m采用三道横向钢管围护，一侧钢管留出2m开口以方便施工，护栏表面挂防护网。

在基坑顶部四周2.0m范围内，禁止堆放重物。

下雨时用彩条布布覆盖坑壁，以防雨水浸渗，造成坑壁塌方。

3、立模使用竹胶板和方木进行立模和加固。

分两次立模，第一次立模板到达二层平台顶部，第二次立上部模板，具体尺寸见附图。

模板接头拼合平整严密，无漏浆缝隙，并严禁出现错台，以保证拆模后承台砼表面平整美观。

模内应干净无杂物，模板应刷脱模剂保证拆模后混凝土外观质量，经报检合格后方可进入下一施工工序。

4、预埋首先将地脚螺栓与16根φ20的带弯钩钢筋焊接起来，采用双面焊接，焊渣必须敲掉，保证焊接质量。

然后采用法兰板辅助，将地脚螺栓按照设计尺寸和间距预埋，并加固，注意弯钩方向朝内。

其中地脚螺栓的间距和外露长度误差必须控制在-5mm~+10mm以内。

螺纹长度范围内要用黄油涂满然后使用塑料薄膜缠绕严密保护起来以免损伤螺纹影响后期钢柱的架设。

经自检和报检合格后方可进行砼的浇筑。

5、浇筑在混凝土浇筑前，应从新校正地脚螺栓的位置、垂直度和预留出基础顶面的长度。

确认无误后方可浇筑。

两次浇筑造成的施工缝连接处必须凿毛，凿毛标准以见到石子为准，混凝土坍落度不宜过大，且要有良好的和易性，浇筑过程中采用φ50mm插入式振动棒振动。

震动时要快插慢拔，不得超振和漏振。

技术交底书工程名称新建西安和谐型大功率机车检修段工程工程部位施工图设计技术交底交底项目接触网专业材料编制单位中铁二局股份有限公司新建西安和谐型大功率机车检修段工程项目经理部四电分部一设计说明1.接触网架设范围：按机务要求，段内机1-机6，机21，机22，出入段线电化挂网，动车段引入既有新筑车站引起的既有接触网过度改造。

2.接触网悬挂类型：接触网采用全补偿简单直接链型悬挂，结构高度1400mm。

3.线材及张力：适用线别导线组合额定张力(KN)承力索及接触线出入段线JTM95+CTS120 15+10其它股道JTMH70+85供电线开闭所进线2×LBGLJ-240/30(24/7)2×6(最大）开闭所出线LBGLJ-185/25(24/7) 12（最大）电缆YJY731×240 ——加强线，回流线LBGLJ-185/25(24/7) 10(最大）架空地线LBGLJ-70/10(6/1) 7(最大）注：整车动态试验库供电线及机21，机22供电线采用部分明线，部分电缆方案，其中开闭所出线及沿南侧围墙的供电线采用明线，段内淋雨试验库范围内的供电线采用电缆敷设。

4主要设备选择（1）.隔离开关：供电线上网点开闭所进线（长陵方向上行，新丰镇方向下行），供电线明线转电缆设置电动隔离开关，并纳入远动系统，更换新新筑站及萧家村站上行绝缘关节处隔离开关，并采用手动隔离开关，根据机务专业要求，出段前检查区设带接地刀的手动隔离开关，接车交车库前设带接地刀的电动隔离开关，隔离开关额定电流值1600A。

隔离开关的绝缘子为合成绝缘子，泄漏距离1400mm。

（2）.采用消弧分段绝缘器：装配的合成绝缘子泄漏距离1600mm。

（3）.分相绝缘器：根据供电专业要求在出入段线上设置分相，设计采用器件式电分相，并采用地面磁铁感应，机车上自动切换方式。

（4）.避雷器：电分相两端及电缆头位置设置氧化锌避雷器，避雷器带脱离器，计数器，装配的合成绝缘子泄漏距离1400mm。

接触网施工安全技术交底一、引言随着我国铁路网络的不断扩大和发展，接触网施工作为铁路建设中重要的环节之一，也受到了更多关注。

接触网具有电力供应、能源传输等重要功能，但同时也存在着较高的安全风险，要求施工人员具备相应的安全技术知识和操作技能。

本文将从接触网施工的环境背景、施工现场的安全措施、作业人员的安全防护等方面进行介绍，旨在提高接触网施工的安全性。

二、接触网施工环境背景1. 接触网施工的意义和作用接触网是铁路牵引供电系统的重要组成部分，通过电力传输，为列车提供动力。

因此，接触网施工的质量和安全直接关系着铁路运输的正常运行和乘客的出行安全。

2. 接触网施工的特点和挑战接触网施工需要在高处进行，作业环境较为复杂，施工人员需面临高空作业、电器设备操作等一系列挑战。

同时，施工人员也需要充分了解接触网施工的相关规定和标准，确保施工质量和安全。

三、接触网施工现场的安全措施1. 工程前期准备在施工前，必须进行详细的安全评估和方案制定，为施工人员提供详细的施工计划。

安全评估要充分考虑施工环境和现场条件，制定相应的安全预防措施和紧急应对措施。

2. 施工现场的安全防护设施在接触网施工现场，应设立明显的安全警示标志和围栏，禁止外人进入施工区域。

在高空作业区域，应设置安全网和安全吊篮，确保施工人员的安全。

3. 施工人员的安全培训和管理施工人员在进行接触网施工前，应接受相关培训，并通过考核合格方可参与施工工作。

同时，施工现场还应设置专人负责安全监督和管理，确保施工人员的安全意识和操作规范。

四、作业人员的安全防护1. 个人防护装备施工人员在进行接触网施工时，应佩戴适当的安全帽、护目镜、防护手套等个人防护装备，以预防物体的直接击中和电击等事故。

2. 电气安全接触网施工涉及电气设备操作，施工人员必须了解电气设备的工作原理和操作规程，并按照操作规程进行操作，避免电击事故的发生。

3. 高空作业安全接触网施工中的高空作业是施工人员面临的重要挑战，必须按照相关标准和规定使用安全吊篮、安全网等设备，严禁越过限定线进行作业，确保施工人员的安全。

阜淮线电气化改造工程接触网工程下部施工安全技术交底书中铁四局集团电气化工程有限公司阜淮线电气化改造工程项目部电气化架子二队二O一二年三月一日技术交底书施工单位：中铁四局电气化工程有限公司阜淮线电气化改造工程项目部电气化架子二队编号：接触网—001接触网工程下部施工安全技术交底一、施工安全技术措施1.营业线施工安全保证措施我项目部严格实行安全生产责任制，严格管理，严格执行《铁路接触网施工技术安全规则》有关规定，对职工定期进行安全教育，使每个职工对接触网各个工序施工的安全注意事项做到心中有数。

1.1接触网工程下部施工安全措施及方案1.1.1进行基坑开挖作业时，必须安排2人以上。

坑内作业，坑上须有人防护，列车通过时，坑内不得有人。

遇有大雨、严禁进行基坑开挖，以防塌坑伤人。

1.1.2对土质坑和塌方坑，应用防护板和支撑进行防护。

以防塌方。

1.1.3开挖基坑遇到电缆和管道时，应立即停止施工，报告施工负责人，做好防护或改移后方可施工。

遇到排水沟时应做好疏通或改移工作。

1.1.4 施工过程中，所有料具均不得侵入铁路基本限界。

1.1.5基础浇注时，应用绳索传递料具，且不能向有人的基坑内倒入混凝土。

1.1.6营业线施工，严禁爆破作业。

1.1.7进行桥隧施工时，应做好施工防护。

有列车通过时，应将料具撤离线路之外，人进入避车洞和避车台避车。

隧道施工应备有安全可靠的照明设备。

施工完毕后，应检查线路，确认无料具遗留侵限后，方可收工。

1.1.8立杆作业时，应注意架空电力线与支柱绝缘间隙在安全范围，支柱立下后应向线路外倾斜，保证不侵限。

1.1.9支柱整正时，整杆器与线路钢轨固定时，应注意不侵限，且在车站咽喉区时，应注意整杆器不短接信号轨道电路。

1.1.10施工人员穿越线路时，应做到“一停、二看、三通过”，确认无车时，才能通过。

1.1.11遇有雨、雪、雾或风力5级及以上恶劣天气时，一般不进行作业，特殊情况下停止作业。

1.1.12基坑开挖前要在坑口设好警戒绳，基坑道砟侧用土袋围起，防止石渣坠落。

目录一、编制依据 (02)二、工艺流程图 (03)三、上部工程施工工艺 (04)1.数据的采集 (04)2.数据的计算 (05)3.预配 (06)4.软横跨及硬横梁的安装 (10)5.腕臂安装 (14)6.拉线及补偿装置安装 (17)7.线索架设 (18)8.接触悬挂调整 (21)9.附加悬挂 (26)10.支柱接地安装 (28)11.其他 (29)12.冷滑试验及送电开通 (30)一、编制依据《铁路电力牵引供电施工规范》TB10208-2003；《铁路电力牵引供电工程施工质量验收标准》TB10421-2018；《铁路工程施工安全技术规程》TB10401-2003 J259-2003；《车站行车工作细则》；本项目工程现场调查、设计文件及图纸等相关技术资料；图纸会审及设计交底；ISO9001质量管理体系文件；ISO14000环境管理体系文件；OHSAS18000职业健康安全管理体系文件接触网平面设计图及相关资料；现场踏勘调查的有关资料及同类工程施工经验。

二、工艺流程图接触网上部工程工序流程图三、上部工程施工工艺1.数据的采集1.1人员组织序号项目单位数量备注1 组长人 12 司镜人 2 经纬仪、水平仪各1人3 扶塔尺人 14 杆上测量人 2 包括确认予留孔情况5 限界测量人 2 包括测量支柱高度尺寸6 跨距测量人 27 防护人 21.2工、机具序号名称规格单位数量备注1 经纬仪J2 台 1 带三角架2 水准仪S3 台 13 塔尺根 14 丁字尺 2.5-3.5m 把 1 含水平尺5 排笔把 16 钢卷尺2m、30m 把各17 铅笔支 18 粉笔支9 调和漆红kg 210 喇叭把 211 防护旗红、黄面各2面1.3操作方法1.3.1曲线超高测量置镜点在距支柱10-15m的路肩上。

在支柱处两轨面上分别竖塔尺，调整仪器，读取塔尺读数，并作记录。

两轨面塔尺读数相减即为超高值。

支柱内缘上划低轨轨面标记。

接第一步操作,读取轨面塔尺数值后,将塔尺紧靠支柱内缘竖立（曲线取两轨平均值）。
