闭环控制系统

闭环控制系统工作原理
闭环控制系统工作原理是一种基于反馈机制的控制系统，通过比较输入信号与输出信号之间的差异来调节系统的行为，使输出信号尽可能接近期望值。

闭环控制系统通常由三个主要组成部分组成：传感器、控制器和执行器。

传感器用于测量系统的输出信号，并将该信号发送给控制器。

控制器根据预设的控制算法和输入信号，计算出相应的控制信号，并将其发送给执行器。

执行器根据控制信号来调整系统的参数或输出信号，以使输出信号达到期望值。

在闭环控制系统中，控制器不仅根据输入信号来生成控制信号，还通过与输出信号的比较来进行反馈。

反馈信号提供了实际输出信号与期望输出信号之间的误差信息。

控制器根据这个误差信息来调整控制信号，使系统尽可能减小误差，并使输出信号逼近期望值。

闭环控制系统的工作原理可以通过以下步骤来描述：
1. 传感器测量系统的输出信号，并将其发送给控制器。

2. 控制器比较输出信号与期望信号之间的差异，计算出控制信号。

3. 控制器将控制信号发送给执行器。

4. 执行器根据控制信号来调整系统的参数或输出信号。

5. 传感器再次测量系统的输出信号，并将其反馈给控制器。

6. 控制器根据反馈信号来调整控制信号，以减小误差。

7. 重复以上步骤，直到输出信号达到期望值。

通过不断的反馈和调整，闭环控制系统能够自动对系统进行监控和调节，使系统在不同工作条件下能够保持稳定的输出。

闭环控制系统常用于工业自动化、电子设备、机械控制等领域，对于提高系统的准确性、可靠性和鲁棒性具有重要意义。

闭环控制系统的工作原理
闭环控制系统是一种能够根据实际输出与期望输出之间的差异，进行系统调节和纠偏的控制系统。

它的工作原理可以分为三个主要步骤：感知、比较和调节。

首先，闭环控制系统通过感知器件（例如传感器）来获取实际输出信号。

这些传感器可以测量物理量（如温度、压力、速度等），并将其转化为电信号。

然后，获得的实际输出信号与期望输出信号进行比较。

这一步通常由比较器或误差放大器来完成。

比较器将实际输出与期望输出进行对比，并计算二者之间的差异。

最后，根据比较结果，调节器件（例如执行器或驱动器）会根据系统设计的控制算法对系统进行调整。

它通过改变控制信号来改变系统的操作或参数，以便使实际输出更接近期望输出。

这个过程是一个循环的过程，系统会不断重复感知、比较和调节的步骤，以实现对系统的动态控制。

闭环控制系统通过不断监测输出并调整控制信号，能够对外部环境变化或内部干扰进行响应，从而使系统能够保持稳定、精确的运行。

总的来说，闭环控制系统的工作原理就是通过感知实际输出、比较实际输出与期望输出，并根据比较结果进行调节，以实现对系统的自动控制。

这种控制方式可以提高系统的鲁棒性和适应性，使系统能够更好地应对不确定性和扰动。

闭环控制系统名词解释1.闭环控制：闭环控制是控制论中的一个基本概念，它指的是控制系统的一种类型，其中控制器的输出会直接影响系统的输入，形成一个封闭的环路。

在闭环控制系统中，控制器的输出会通过执行器作用于被控对象，同时被控对象的输出会被检测器检测并反馈给控制器，形成一个闭环的反馈机制。

2.开环与闭环：开环控制系统指的是控制器的输出并不会直接作用于被控对象，而是通过其他方式影响被控对象的输入。

在开环控制系统中，控制器的输出和被控对象的输入之间并没有形成直接的反馈机制。

相比之下，闭环控制系统具有更好的稳定性和动态性能，因为它们可以通过负反馈来自动调节系统的输出。

3.负反馈：负反馈是闭环控制系统中常见的一种反馈机制，它指的是检测器的输出与控制器的输入反向变化的一种反馈方式。

在负反馈系统中，如果被控对象的输出偏离了预设值，检测器会检测到这个偏差并将其反馈给控制器，控制器会根据偏差的大小和方向调整其输出，使被控对象的输出回到预设值。

负反馈可以提高系统的稳定性和动态性能。

4.正反馈：正反馈是相对于负反馈而言的，它指的是检测器的输出与控制器的输入同向变化的一种反馈方式。

在正反馈系统中，如果被控对象的输出偏离了预设值，检测器会检测到这个偏差并将其反馈给控制器，控制器会根据偏差的大小和方向调整其输出，使被控对象的输出更加偏离预设值。

正反馈通常会导致系统的不稳定和振荡。

5.控制器：控制器是闭环控制系统中的一个关键组件，它根据预设的控制算法来调整执行器的输出，从而控制被控对象的输入。

控制器通常由微处理器、微控制器、DSP等数字计算器实现。

6.执行器：执行器是闭环控制系统中的另一个关键组件，它接受控制器的指令并驱动被控对象。

执行器通常由电动机、气动阀、液压马达等机械设备实现。

7.检测器：检测器是闭环控制系统中的另一个重要组件，它能够检测被控对象的输出并转换为电信号反馈给控制器。

检测器通常由各种传感器实现，例如温度传感器、压力传感器、位置传感器等。

闭环控制系统的例子和工作原理
闭环控制系统是一种基于反馈的控制系统，其工作原理是通过测量被控对象的输出，并与期望值进行比较，然后根据比较结果调整输入信号，从而使系统的输出能够接近期望值。

以下是一些闭环控制系统的例子和工作原理：
1. 温度控制系统：该系统通过测量室内温度并与设定的温度值进行比较，然后根据比较结果控制加热器或冷气机的输入信号来维持室内温度接近设定值。

2. 自动驾驶系统：该系统通过使用传感器来感知车辆周围的环境，并与预定的路线进行比较，然后根据比较结果调整车辆的加速度、转向和制动信号，以使车辆保持在所需的路线上。

3. 液位控制系统：该系统通过测量液位并与设定的液位进行比较，然后根据比较结果调节液位控制阀的开度，以使液位保持在设定值附近。

4. 压力控制系统：该系统通过测量压力并与设定的压力进行比较，然后根据比较结果调整压力控制阀的开度，以使压力保持在设定值范围内。

在闭环控制系统中，反馈环起到了至关重要的作用，允许系统对自身的输入和输出进行监测和校正。

通过不断进行反馈，系统可以更准确地跟踪和调整输出，使
其更接近期望值。

这种反馈机制可以提高系统的稳定性、准确性和鲁棒性。

闭环控制系统的工作原理随着科技的不断发展，人们对于自动化控制的需求也越来越高。

而闭环控制系统便是其中一种常见的控制方式。

本文将从闭环控制系统的定义、基本组成部分、工作原理等方面进行详细阐述。

一、闭环控制系统的定义闭环控制系统是指通过对被控对象反馈信号的监测和处理，将控制器的输出信号与被控对象的实际输出值进行比较，从而调节控制器的输出信号，使得被控对象的输出值达到预定值的一种控制方式。

简单来说，闭环控制系统就是通过对被控对象的反馈信号进行监测和处理，来达到控制目标的一种控制方式。

与之相对的是开环控制系统，开环控制系统没有反馈信号的监测和处理，只能通过对被控对象的输入信号进行调节来达到控制目标。

二、闭环控制系统的基本组成部分闭环控制系统主要由四个基本组成部分组成，分别是被控对象、传感器、控制器和执行机构。

1.被控对象被控对象是指需要进行控制的物理系统，例如机器人、电机、温度等。

被控对象的输出信号是需要被监测和处理的反馈信号。

2.传感器传感器是用来监测被控对象输出信号的装置，将被控对象的输出信号转换成电信号，并送到控制器进行处理。

3.控制器控制器是对传感器采集到的信号进行处理的装置，将处理后的信号与设定值进行比较，从而调节控制器的输出信号，控制被控对象的输出信号。

4.执行机构执行机构是将控制器输出的信号转换成物理信号的装置，例如电机、气缸等，从而控制被控对象的输出信号。

三、闭环控制系统的工作原理1.控制器的输出信号控制器的输出信号是通过对传感器采集到的信号进行处理得到的，控制器将处理后的信号与设定值进行比较，从而得到控制器的输出信号。

例如，当控制器的设定值为20度，传感器采集到的信号为18度时，控制器会输出一个信号，使得被控对象的输出信号向20度靠近。

2.反馈信号的作用反馈信号是指被控对象的输出信号，通过传感器监测和处理得到的信号。

反馈信号的作用是使得控制器能够实时调节输出信号，使得被控对象的输出信号更加接近设定值。

闭环控制系统的描述
闭环控制系统是一种通过反馈机制对系统输出进行自动调节的控制系统。

在闭环控制系统中，系统的输出会被传感器或其他监测设备实时测量，并将测量结果反馈给控制器。

控制器根据反馈信息与设定目标进行比较，然后调整控制信号，使系统的输出逐渐接近或达到设定目标。

闭环控制系统的优点在于其具有较高的精度和稳定性，能够自动补偿系统内部和外部的干扰和变化，从而实现对被控对象的精确控制。

常见的闭环控制系统包括温度控制系统、速度控制系统、位置控制系统等。

闭环控制系统通常由控制器、执行器、被控对象和传感器等组成。

控制器是闭环控制系统的核心部分，它接收传感器反馈的信息，并根据控制算法计算出控制信号，发送给执行器。

执行器根据控制信号对被控对象进行调节，使其输出达到设定目标。

传感器则用于实时测量被控对象的输出，并将测量结果反馈给控制器。

在实际应用中，闭环控制系统需要根据被控对象的特点和控制要求进行设计和调试，以确保系统的稳定性和可靠性。

同时，还需要考虑系统的安全性和可维护性等因素，以保障系统的正常运行和长期使用。

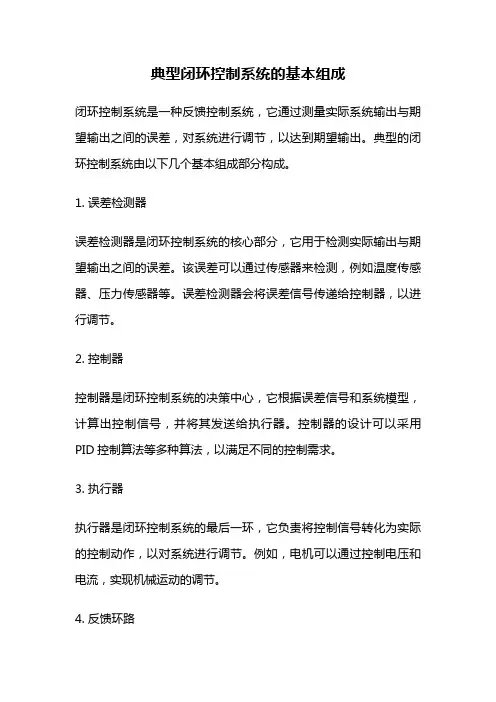

典型闭环控制系统的基本组成闭环控制系统是一种反馈控制系统，它通过测量实际系统输出与期望输出之间的误差，对系统进行调节，以达到期望输出。

典型的闭环控制系统由以下几个基本组成部分构成。

1. 误差检测器误差检测器是闭环控制系统的核心部分，它用于检测实际输出与期望输出之间的误差。

该误差可以通过传感器来检测，例如温度传感器、压力传感器等。

误差检测器会将误差信号传递给控制器，以进行调节。

2. 控制器控制器是闭环控制系统的决策中心，它根据误差信号和系统模型，计算出控制信号，并将其发送给执行器。

控制器的设计可以采用PID控制算法等多种算法，以满足不同的控制需求。

3. 执行器执行器是闭环控制系统的最后一环，它负责将控制信号转化为实际的控制动作，以对系统进行调节。

例如，电机可以通过控制电压和电流，实现机械运动的调节。

4. 反馈环路反馈环路是闭环控制系统的基本特征之一，它通过将实际输出信号反馈给误差检测器，实现对系统的自动调节。

反馈环路可以通过软件或硬件实现，以满足不同的应用需求。

5. 参考输入参考输入是闭环控制系统的期望输出，它可以是恒定值或动态变化的信号。

例如，温度控制系统的期望温度可以是恒定的设定值，而机器人的期望位置可以是动态变化的轨迹。

6. 系统模型系统模型描述了被控制对象的动态特性，包括传递函数、状态空间模型等。

系统模型是控制器设计的基础，它可以通过实验或建模软件进行确定。

7. 信号调节器信号调节器主要用于对输入、输出以及控制信号进行调节和过滤，以保证系统的稳定性和性能。

例如，滤波器可以对噪声进行滤波，增益调节器可以对信号进行放大或缩小。

闭环控制系统的基本组成包括误差检测器、控制器、执行器、反馈环路、参考输入、系统模型以及信号调节器等部分。

这些组成部分相互协作，实现对系统的自动控制和调节，为工业自动化、机器人控制、航空航天等领域的应用提供了重要的支撑。

简述控制系统的四种分类
1. 开环控制系统：开环控制系统是指系统的输出不会对系统的输入或控制有影响的一种控制系统。

它主要通过预先设定的控制信号对系统进行控制，而无需考虑系统的误差或反馈信号。

这种控制系统通常缺乏稳定性和鲁棒性，适用于简单的、高度可预测的系统。

2. 闭环控制系统：闭环控制系统是指系统的输出对控制器的输入具有影响的一种控制系统。

闭环控制系统通过反馈信号来修正系统的误差，以达到稳定和精确的控制目标。

它可以根据实时反馈信号自动调整输出信号，使系统在不同的工况下都能保持稳定的运行。

3. 自适应控制系统：自适应控制系统是指能够根据系统的实时变化和外部干扰来自动调整控制指令的一种控制系统。

它通过对系统参数和模型的估计，以及对误差和干扰的补偿，使得系统能够对不确定性和变化做出适应性的调整，以实现更好的控制性能。

4. 开关控制系统：开关控制系统是指通过对控制信号的开关和切换来实现对系统的控制的一种控制系统。

它通常使用离散的控制算法和逻辑来实现控制目标，适用于对系统状态要求不高的应用。

开关控制系统具有灵活性和简单性，但其控制精度、响应速度和稳定性可能较差。

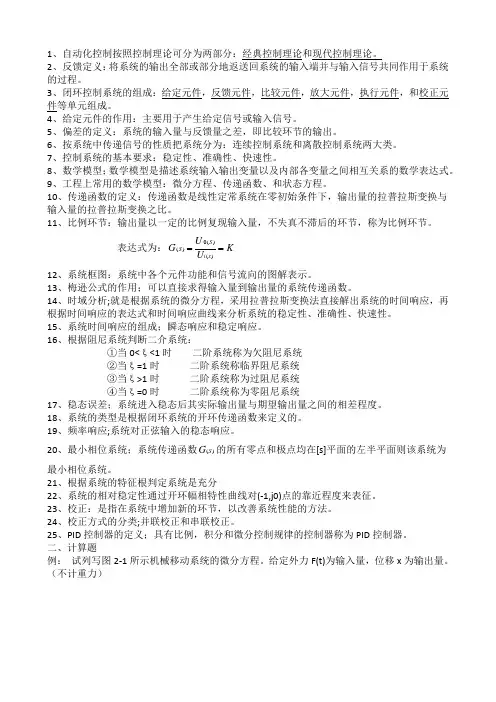

1、自动化控制按照控制理论可分为两部分：经典控制理论和现代控制理论。

2、反馈定义：将系统的输出全部或部分地返送回系统的输入端并与输入信号共同作用于系统的过程。

3、闭环控制系统的组成：给定元件，反馈元件，比较元件，放大元件，执行元件，和校正元件等单元组成。

4、给定元件的作用：主要用于产生给定信号或输入信号。

5、偏差的定义：系统的输入量与反馈量之差，即比较环节的输出。

6、按系统中传递信号的性质把系统分为：连续控制系统和离散控制系统两大类。

7、控制系统的基本要求：稳定性、准确性、快速性。

8、数学模型；数学模型是描述系统输入输出变量以及内部各变量之间相互关系的数学表达式。

9、工程上常用的数学模型：微分方程、传递函数、和状态方程。

10、传递函数的定义：传递函数是线性定常系统在零初始条件下，输出量的拉普拉斯变换与输入量的拉普拉斯变换之比。

11、比例环节：输出量以一定的比例复现输入量，不失真不滞后的环节，称为比例环节。

表达式为：K U U G s i S S ==)()(0)( 12、系统框图：系统中各个元件功能和信号流向的图解表示。

13、梅逊公式的作用；可以直接求得输入量到输出量的系统传递函数。

14、时域分析;就是根据系统的微分方程，采用拉普拉斯变换法直接解出系统的时间响应，再根据时间响应的表达式和时间响应曲线来分析系统的稳定性、准确性、快速性。

15、系统时间响应的组成；瞬态响应和稳定响应。

16、根据阻尼系统判断二介系统：①当0<ξ<1时 二阶系统称为欠阻尼系统 ②当ξ=1时 二阶系统称临界阻尼系统 ③当ξ>1时 二阶系统称为过阻尼系统 ④当ξ=0时 二阶系统称为零阻尼系统17、稳态误差；系统进入稳态后其实际输出量与期望输出量之间的相差程度。

18、系统的类型是根据闭环系统的开环传递函数来定义的。

19、频率响应;系统对正弦输入的稳态响应。

20、最小相位系统；系统传递函数)(S G 的所有零点和极点均在[s]平面的左半平面则该系统为最小相位系统。

闭环控制系统的工作原理
闭环控制系统是一种通过不断检测和修正输出与期望输出之间的差异来实现控制目标的系统。

它包括四个主要组成部分：传感器、控制器、执行器和反馈回路。

首先，传感器用于实时地检测被控对象的状态或输出参数，并将检测到的信息转化为电信号或其他形式的信号输出。

其次，控制器接收来自传感器的信号，并与预设的期望参考值进行比较。

通过对比两者的差异，控制器能够判断被控对象是否需要进行调整。

然后，控制器根据差异的大小和方向，计算出相应的控制信号并发送给执行器。

执行器将控制信号转化为能够控制被控对象的物理量或作用力，从而使被控对象实现所需的控制效果。

最后，反馈回路将执行器的输出值传递回传感器，形成一个闭合的反馈环路。

传感器通过检测反馈信号，并将其与预设值进行比较，继续向控制器提供差异信息。

控制器根据反馈信号的信息再次进行计算和调整，以实现对被控对象的实时控制。

通过不断地循环检测、比较和调整，闭环控制系统能够实时地跟踪和调整被控对象的状态，使其尽可能接近预设值，达到所需的控制效果。

闭环控制系统具有自我校正和适应性强的特点，能够应对外界环境变化和被控对象的非线性特性。

闭环控制系统的基本组成一、引言闭环控制系统是一种常见的控制系统结构，它通过对系统输出进行反馈，实现对系统行为的调节和控制。

本文将介绍闭环控制系统的基本组成，包括传感器、执行器、控制器和反馈环节。

二、传感器传感器是闭环控制系统中的重要组成部分，它用于将系统的状态转化为可测量的信号。

传感器可以感知各种物理量，如温度、压力、速度等，并将其转化为电信号或其他形式的信号。

传感器的准确性和灵敏度对于闭环控制系统的性能至关重要。

三、执行器执行器是闭环控制系统中的另一个关键组成部分，它用于根据控制信号执行相应的动作。

执行器可以是电动机、阀门、液压缸等，其作用是根据控制信号改变系统的状态。

执行器的性能直接影响到闭环控制系统的响应速度和稳定性。

四、控制器控制器是闭环控制系统的核心组成部分，它根据系统的输出和期望输出之间的差异，生成控制信号来调节系统的行为。

控制器可以是简单的比例控制器，也可以是更复杂的PID控制器或模糊控制器。

控制器的设计和调节对于闭环控制系统的性能优化至关重要。

五、反馈环节反馈环节是闭环控制系统的关键环节，它将系统的输出作为输入信号反馈给控制器，用于调节控制信号。

通过反馈环节，闭环控制系统可以实时监测系统的状态，并根据实际情况进行调整。

反馈环节的设计和调节对于闭环控制系统的稳定性和鲁棒性具有重要影响。

六、闭环控制系统的工作原理闭环控制系统的工作原理是通过不断比较系统的实际输出和期望输出之间的差异，生成控制信号来调节系统的行为，使系统的输出逐渐接近期望输出。

当系统的输出达到期望输出时，控制信号将趋于稳定，闭环控制系统将保持在稳定状态。

七、闭环控制系统的优势闭环控制系统相比于开环控制系统具有以下优势：1. 对系统参数变化和外部扰动具有较强的鲁棒性，能够自动调节系统行为，保持系统的稳定性和性能；2. 可以实时监测系统的状态，并根据实际情况进行调整，适应不同的工作条件；3. 可以提高系统的响应速度和精度，实现更精确的控制。

简述控制系统的四种分类控制系统是一种能够对所控对象进行调节和管理的系统，广泛应用于工业、交通、电力等领域。

根据不同的分类标准，控制系统可以分为四种类型，分别是开环控制系统、闭环控制系统、模糊控制系统和自适应控制系统。

一、开环控制系统开环控制系统也称为正馈控制系统，是最简单的一种控制系统。

它的基本原理是根据已知的输入信号，通过数学模型和静态特性，预先设定好控制器的输出信号，进而控制被控对象的状态。

开环控制系统没有反馈信号来校正输出结果，只能根据已知的输入来进行控制。

由于无法对系统误差进行补偿，开环控制系统对外界干扰较为敏感，容易导致输出偏差。

二、闭环控制系统闭环控制系统也称为反馈控制系统，是一种通过反馈信号来校正输出结果的控制系统。

它与开环控制系统相比，具有更高的稳定性和鲁棒性。

闭环控制系统通过传感器获取被控对象的实际输出信号，并与预期输出信号进行比较，产生误差信号，再经过控制器进行处理，最终调整被控对象的状态。

闭环控制系统能够自动修正输出结果，对干扰和参数变化具有较好的适应性。

三、模糊控制系统模糊控制系统是一种基于模糊逻辑的控制系统，适用于复杂、非线性和模糊的控制问题。

它通过模糊化输入和输出信号，建立模糊规则库，并通过推理和模糊解模糊运算来计算控制信号。

相比传统的精确数学模型，模糊控制系统能够更好地应对系统的不确定性和模糊性，具有较强的鲁棒性和适应性。

模糊控制系统在自动驾驶、空调控制等领域有着广泛的应用。

四、自适应控制系统自适应控制系统是一种能够根据被控对象的动态特性和环境变化来自主调整控制策略的控制系统。

它通过建立数学模型和辨识算法，实时监测和估计被控对象的参数和状态，并根据实际情况调整控制器的参数和结构，以达到最优控制效果。

自适应控制系统能够应对系统参数的变化和外界干扰，提高控制系统的性能和稳定性。

自适应控制系统在飞行器、机器人等领域有着重要的应用。

总结：控制系统根据不同的分类标准可以分为开环控制系统、闭环控制系统、模糊控制系统和自适应控制系统。

闭环控制系统设计与实现闭环控制系统是一种经典的控制系统，其设计和实现涉及到多个方面的知识。

在这篇文章中，我们将介绍闭环控制系统的基本概念、设计流程、实现方法和应用实例。

一、基本概念闭环控制系统也称为反馈控制系统，是指在控制过程中，通过对输出信号进行采样，并与期望输出进行比较，不断地调整系统参数，使输出信号逐渐接近期望输出信号，以达到控制目的的一种控制方式。

闭环控制系统由四个基本部分组成：输入、处理、输出和反馈。

其中，输入是指将输入信号送入系统中，处理是指系统对输入信号进行处理，输出是指处理后的信号送往外部，反馈是指将输出信号通过传感器采集后反馈给系统，以对系统进行参数调整。

控制系统的目标就是通过对反馈信号的采集和处理，不断地调整系统参数，使输出信号尽可能地接近期望输出信号。

二、设计流程闭环控制系统的设计流程主要包括以下几个步骤：1、确定控制对象和控制目标。

2、选择合适的传感器和执行器，并设计控制算法。

3、建立数学模型，分析系统的传递函数。

4、进行系统参数的测量和调整，以使系统达到最佳性能。

5、进行系统测试和调试，并对系统进行优化和改进。

三、实现方法1、模拟控制方法：模拟控制方法是指将物理系统模拟成电路或其他可以用电子元件实现的模型，通过模拟电路控制物理系统的运动。

模拟控制方法具有响应速度快、稳定性好、可靠性高等优点，但由于受到元器件的限制，不适合处理大型、高精度的控制系统。

2、数字控制方法：数字控制方法是指将物理系统的运动状态转换为数字信号，通过计算机编程的方式进行控制。

数字控制方法由于具有计算机高速、精度高、稳定性好等特点，被广泛应用于工业控制、机器人控制等领域。

3、混合控制方法：混合控制方法是模拟控制方法和数字控制方法的结合，兼具两者的优点和劣势。

混合控制方法一般采用计算机作为系统控制器，通过接口电路将计算机和模拟电路连接起来，实现系统控制。

四、应用实例1、水压控制系统：水压控制系统是对水压进行控制的一种控制系统。

闭环控制系统的例子及工作原理1. 家里的空调不就是一个闭环控制系统嘛！它就像一个勤劳的小管家，时刻感知着室内的温度。

工作原理呢，就是温度传感器检测到室内温度过高或过低，然后把信息传给控制系统，控制系统就下达指令给空调，让它制冷或制热啦，直到室内温度达到设定的舒适范围。

哎呀，真的是太方便了！2. 你看那自动驾驶的汽车，这也是超级酷的闭环控制系统的例子哟！它仿佛是一个聪明的司机，不断接收着各种信息，比如路况、车速啥的。

它的工作原理是通过各种传感器收集数据，再经过计算和分析，然后操控汽车的行动，让车子在路上稳稳地行驶，这难道不神奇吗？3. 咱天天用的电饭煲也有闭环控制系统呀！它就像一个贴心的厨师。

当它检测到饭已经煮好了，就会自动切换到保温模式，这工作原理不就是通过温度传感器来感知嘛，然后控制系统来做出反应，是不是很厉害？4. 厂里的那些自动化生产设备不也是吗？它们就如同不知疲倦的工人在努力工作着。

它们利用各种传感器来监控生产过程中的参数，然后根据设定来进行调整，保证生产的质量和效率，这闭环控制系统可真是大功臣啊！5. 你想想，家里的智能马桶也是哦！它可以根据你的使用习惯来调整水温、冲洗力度啥的，多棒呀！它的工作原理就是靠传感器来了解你的需求，然后智能系统来执行指令，哇，真的太贴心啦！6. 大型冷库的温度控制系统也是典型的闭环控制系统呢！它就像是一个严谨的守护者，时刻保卫着冷库的温度。

通过温度传感器和控制系统的紧密配合，让冷库始终保持在需要的低温状态，这作用可大了去了！7. 还有那水族馆的水质控制系统呀，也是很重要的闭环控制系统！就好像一个细心的管理员，确保鱼儿们生活在良好的水质环境中。

利用各种传感器监测水质参数，然后系统做出相应的处理，让水一直干净清澈，这多牛啊！总之，闭环控制系统无处不在，给我们的生活带来了超多的便利和好处！。
