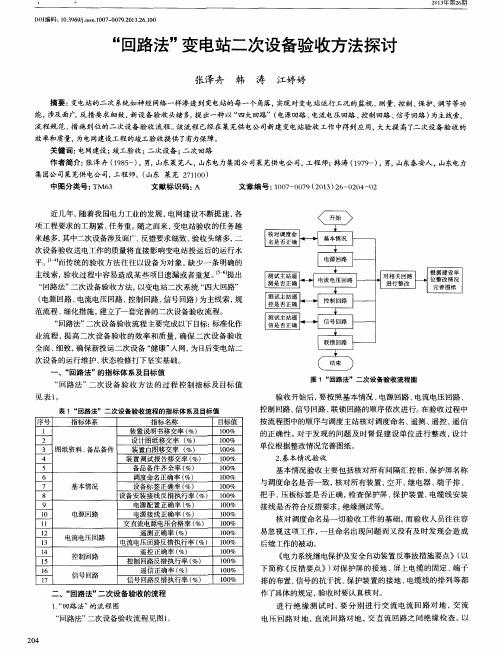

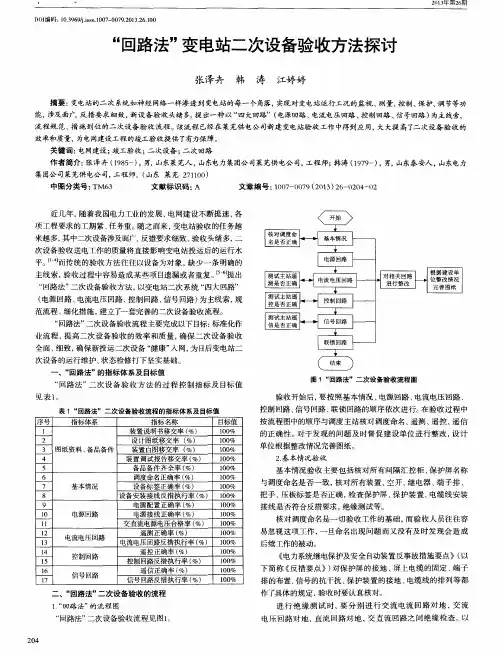

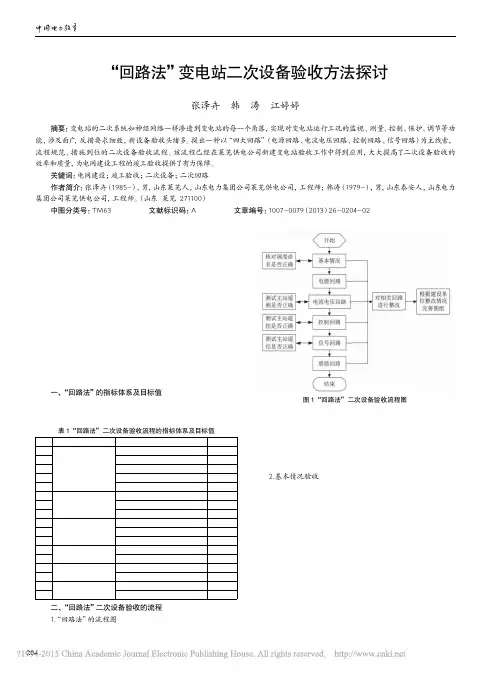

2013年第26期“回路法”变电站二次设备验收方法探讨张泽卉 韩 涛 江婷婷摘要：变电站的二次系统如神经网络一样渗透到变电站的每一个角落，实现对变电站运行工况的监视、测量、控制、保护、调节等功能，涉及面广，反措要求细致，新设备验收头绪多。

提出一种以“四大回路”（电源回路、电流电压回路、控制回路、信号回路）为主线索，流程规范、措施到位的二次设备验收流程。

该流程已经在莱芜供电公司新建变电站验收工作中得到应用，大大提高了二次设备验收的效率和质量，为电网建设工程的竣工验收提供了有力保障。

关键词：电网建设；竣工验收；二次设备；二次回路作者简介：张泽卉（1985-），男，山东莱芜人，山东电力集团公司莱芜供电公司，工程师；韩涛（1979-），男，山东泰安人，山东电力集团公司莱芜供电公司，工程师。

（山东 莱芜 271100）中图分类号：TM63 文献标识码：A 文章编号：1007-0079（2013）26-0204-02近几年，随着我国电力工业的发展，电网建设不断提速，各项工程要求的工期紧、任务重。

随之而来，变电站验收的任务越来越多，其中二次设备涉及面广、反措要求细致、验收头绪多，二次设备验收送电工作的质量将直接影响变电站投运后的运行水平。

[1-4]而传统的验收方法往往以设备为对象，缺少一条明确的主线索，验收过程中容易造成某些项目遗漏或者重复。

[5-6]提出“回路法”二次设备验收方法，以变电站二次系统“四大回路”（电源回路、电流电压回路、控制回路、信号回路）为主线索，规范流程、细化措施，建立了一套完善的二次设备验收流程。

“回路法”二次设备验收流程主要完成以下目标：标准化作业流程，提高二次设备验收的效率和质量，确保二次设备验收全面、细致，确保新投运二次设备“健康”入网，为日后变电站二次设备的运行维护、状态检修打下坚实基础。

一、“回路法”的指标体系及目标值“回路法”二次设备验收方法的过程控制指标及目标值见表1。

表1 “回路法”二次设备验收流程的指标体系及目标值序号指标体系指标名称目标值1图纸资料、备品备件装置说明书移交率（%）100%2设计图纸移交率 （%）100%3装置白图移交率 （%）100%4装置调试报告移交率（%）100%5备品备件齐全率（%）100%6基本情况调度命名正确率（%）100%7设备标签正确率（%）100%8设备安装接线反措执行率（%）100%9电源回路电源配置正确率（%）100%10电源接线正确率（%）100%11交直流电源电压合格率（%）100%12电流电压回路遥测正确率（%）100%13电流电压回路反措执行率（%）100%14控制回路遥控正确率（%）100%15控制回路反措执行率（%）100%16信号回路遥信正确率（%）100%17信号回路反措执行率（%）100%二、“回路法”二次设备验收的流程1.“回路法”的流程图“回路法”二次设备验收流程见图1。

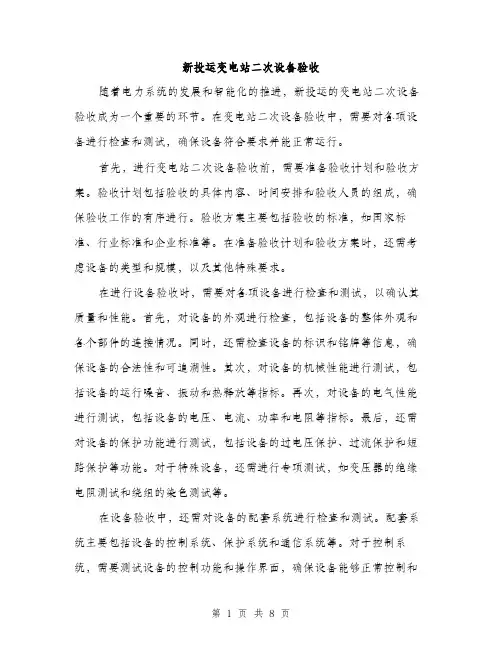

新投运变电站二次设备验收范本以下是新投运变电站二次设备验收范本：一、引言本文档为新投运变电站二次设备验收范本，用于确保变电站的二次设备安全、可靠运行。

验收范本应用于所有二次设备的验收工作，包括但不限于保护设备、监控设备、自动化设备等。

二、验收准备1. 使用标准：验收过程应按照相关国家标准、行业标准以及项目规范进行。

2. 验收概述：本次验收的目标是确认二次设备的设计、制造、安装、试运行等环节符合相关标准和要求。

3. 验收人员：包括供应商代表、建设单位代表、监理单位代表、设计单位代表等相关人员。

三、验收内容1. 设备基本信息确认：核对二次设备的参数、型号、序列号等基本信息，确保与设计文档相符。

2. 设备外观检查：检查二次设备的外观是否完好，无损坏、划痕等情况。

3. 设备接线端子检查：检查二次设备的接线端子是否安装正确、紧固可靠。

4. 设备电气连接检查：检查二次设备的电缆连接是否正确、无错位、握接等情况。

5. 设备功能测试：通过调试设备、测试设备的基本功能，确保设备能够正常工作。

6. 设备保护功能测试：进行设备保护功能的测试，确保设备在故障情况下能够准确、快速地进行保护动作。

7. 设备运行稳定性测试：长时间运行设备，观察设备在运行过程中是否稳定可靠，无异常情况。

8. 设备报警测试：通过模拟各种故障情况，测试设备的报警功能，确保设备能够及时报警。

9. 设备监控测试：测试设备的监控系统，确保监控系统能够准确、及时地接收和处理设备运行信息。

10. 验收文件确认：确认验收过程中产生的相关文件，包括设备参数、测试记录、验收报告等。

四、验收标准1. 设备参数：设备各项参数应符合相关标准和要求。

2. 设备外观：设备外观应完好、无损坏、划痕等情况。

3. 设备接线端子：设备接线端子应正确安装、紧固可靠。

4. 设备电气连接：设备电气连接应正确、无错位、握接等情况。

5. 设备功能：设备应正常工作，各项功能应符合相关标准和要求。

..变电站二次设备验收大纲范例序设备名称主要验收项目号验收标准上级验收单主验收单位上级验改结主验收单位存在问题论及签字位结论及签字一10kV 线路微机保护1、屏体内设备与各构件间连接应牢固。
