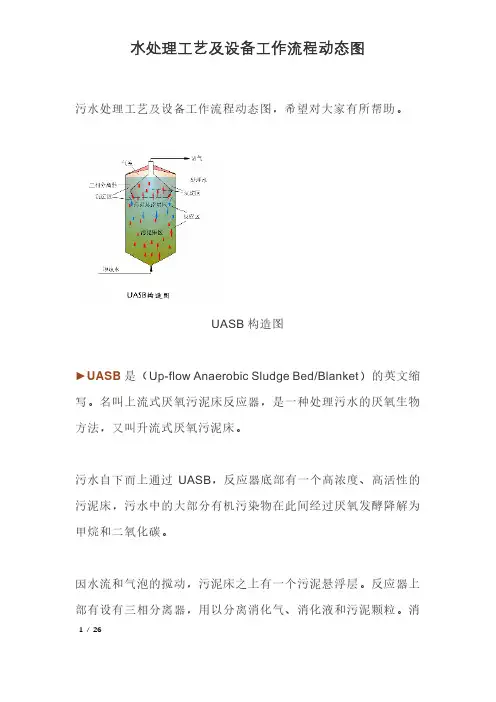

水处理工艺及设备工作流程动态图
污水处理工艺及设备工作流程动态图，希望对大家有所帮助。
UASB构造图
►UASB是（Up-flow Anaerobic Sludge Bed/Blanket）的英文缩写。
名叫上流式厌氧污泥床反应器，是一种处理污水的厌氧生物方法，又叫升流式厌氧污泥床。
污水自下而上通过UASB，反应器底部有一个高浓度、高活性的污泥床，污水中的大部分有机污染物在此间经过厌氧发酵降解为甲烷和二氧化碳。
因水流和气泡的搅动，污泥床之上有一个污泥悬浮层。
反应器上部有设有三相分离器，用以分离消化气、消化液和污泥颗粒。
消1/ 26
2 / 26
化气自反应器顶部导出；污泥颗粒自动滑落沉降至反应器底部的污泥床；消化液从澄清区出水。
UASB 负荷能力很大，适用于高浓度有机废水的处理。
运行良好的UASB 有很高的有机污染物去除率，不需要搅拌，能适应较大幅度的负荷冲击、温度和pH 变化。
UASB反应区与三相分离器设计参数示意图
泵前重力投加
►泵前重力投加是利用水泵叶轮的高速转动，使混凝剂迅速地分散到原水中。
这种方法安全可靠，节省混凝剂，一般适用于取水泵距水厂较近者。
3/ 26。

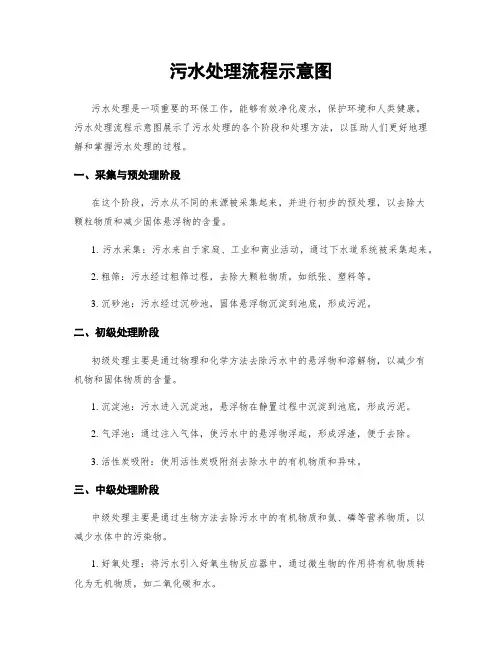

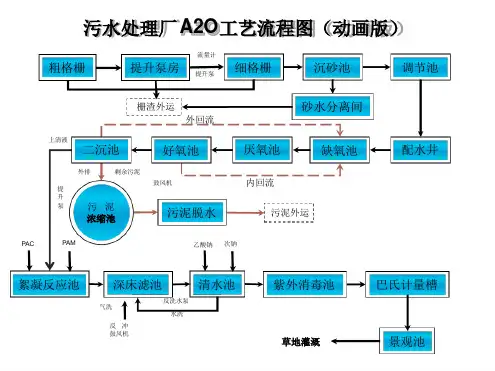

污水处理流程示意图污水处理是一项重要的环保工作，能够有效净化废水，保护环境和人类健康。
污水处理流程示意图展示了污水处理的各个阶段和处理方法，以匡助人们更好地理解和掌握污水处理的过程。
一、采集与预处理阶段在这个阶段，污水从不同的来源被采集起来，并进行初步的预处理，以去除大颗粒物质和减少固体悬浮物的含量。
1. 污水采集：污水来自于家庭、工业和商业活动，通过下水道系统被采集起来。
2. 粗筛：污水经过粗筛过程，去除大颗粒物质，如纸张、塑料等。
3. 沉砂池：污水经过沉砂池，固体悬浮物沉淀到池底，形成污泥。
二、初级处理阶段初级处理主要是通过物理和化学方法去除污水中的悬浮物和溶解物，以减少有机物和固体物质的含量。
1. 沉淀池：污水进入沉淀池，悬浮物在静置过程中沉淀到池底，形成污泥。
2. 气浮池：通过注入气体，使污水中的悬浮物浮起，形成浮渣，便于去除。
3. 活性炭吸附：使用活性炭吸附剂去除水中的有机物质和异味。
三、中级处理阶段中级处理主要是通过生物方法去除污水中的有机物质和氮、磷等营养物质，以减少水体中的污染物。
1. 好氧处理：将污水引入好氧生物反应器中，通过微生物的作用将有机物质转化为无机物质，如二氧化碳和水。
2. 好氧池：好氧池提供了适宜的氧气和微生物环境，促进有机物质的降解。
3. 曝气池：通过曝气装置向水体中注入氧气，提供微生物生长所需的氧气。
四、高级处理阶段高级处理主要是通过进一步的物理、化学和生物方法去除污水中的微量有机物质和营养物质，以达到更高的水质要求。
1. 活性污泥法：利用活性污泥中的微生物去除水中的有机物质和营养物质。
2. 滤池：通过滤料层和微生物膜去除水中的微量悬浮物和有机物质。
3. 消毒：使用消毒剂（如氯或者紫外线）杀灭水中的细菌和病毒，以确保出水的卫生安全。
五、出水处理阶段在这个阶段，经过处理后的水体被排放到水体或者再利用。
1. 沉淀池：处理后的水体经过沉淀池，使残存的悬浮物沉淀到池底。

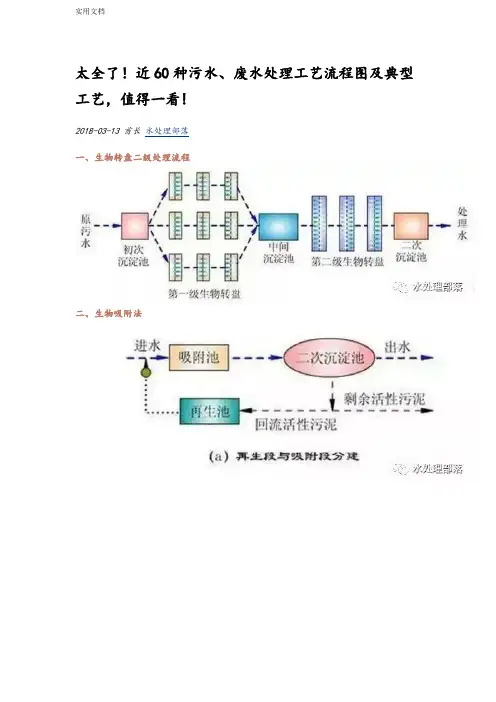

太全了！近60种污水、废水处理工艺流程图及典型工艺，值得一看!2018-03-13酋长水处理部落一、生物转盘二级处理流程二、生物吸附法三、氧化渠的典型布置四、完全混合法基本流程五、曝气生物滤池的污水处理系统典型工艺流程六、污水处理典型工艺流程七、氧化沟工艺八、中水回用处理典型工艺流程九、垃圾渗滤液典型工艺流程十、城市污水回用处理工艺十一、钢铁乳化液处理典型工艺流程十二、城市污水处理工艺流程图十三、污水处理厂典型工艺流程图十四、造纸污水处理工艺流程十五、屠宰废水处理工艺流程十六、CAST污水处理工艺十七、酸洗磷化废水处理工艺十八、高矿化度矿井排水深度处理新工艺流程图十九、脱硫废水处理工艺二十、农药废水处理工艺流程图二十一、高矿化度矿井排水深度处理新工艺流程图二十二、膜法处理石化废水处理工艺流程二十三、生活污水处理-CASS工艺二十四、MBR工艺处理制药废水二十五、污水处理工艺流程图二十六、城市污水处理工艺流程图二十七、传统活性污泥法工艺流程图二十八、MBFB工艺二十九、电镀污水处理工艺流程三十、脱硫废水处理工艺三十一、塑胶电镀废水处理工艺图三十二、炼油厂典型的废水处理工艺流程三十三、制糖废水处理工艺流程图三十四、焦化废水处理工艺流程三十五、高浓度氨氮废水处理工艺流程图三十六、cass工艺废水处理流程图三十七、污水处理工艺流程组态图三十八、SBR污水处理工艺三十九、A2O工艺流程图四十、污水处理的PLC自控系统四十一、GW-T型整体地埋式隔油池四十二、电镀污水处理设备四十三、生活污水净水工艺四十四、生活污水处理设备与工艺四十五、MBR膜生物反应器工艺流程四十六、反硝化除磷或其他脱氮工艺四十七、污水处理设备污水处理工艺流程四十八、ET RB悬链式污水处理曝气工艺及装置四十九、ITT污水深度处理工艺及主要设备五十、ＬＰ型一体化污水处理设备五十一、污水处理技术工艺流程图详解五十二、淀粉废水五十三、果汁废水五十四、含铅废水处理工艺流程图五十五、合成革废水处理工艺流程图五十六、化工废水处理工艺流程图五十七、化纤废水处理方案五十八、焦化废水处理工艺流程图五十九、垃圾渗透液废水工艺流程图六十、磷化废水废水处理工艺流程图六十一、印染废水工艺流程图六十二、制药废水处理工艺流程图。
11Q100L1 到第2页 L2 到第2页 L3 到第2页 N 到第2页Q11 Q13Q12K3K1K2RJ1 RJ6 RJ2 RJ3 RJ4废水池 抽水泵1 反应池 搅拌电机 废水池 抽水泵2 废水池 抽水泵3 废水池 抽水泵4清 远 市 电 源 公 司 废 水 处 理 站 电 气 控 制 图 共 5 张 第 1 张 制 图chen lu xing M1 3～ M9 3～ M4 3～M3 3～ M2 3～第一页来L1第一页来L2第一页来L3第一页来NQ10 Q14 Q15 Q16 Q17L3.1 去自动/手动K8 K5 K7 K6 L3.2 去废水池水泵控制L3.3 去处理池加碱控制L3.4去处理池加碱控制L3.5去回调池加酸控制RJ5 L3.6 去碱搅拌泵控制L3.7去PH值监测仪M83～碱搅拌电机接加碱泵1 接加碱泵2 接加酸泵去控制电源和电磁阀1 和电磁阀2 和电磁阀322清远市电源公司废水处理站电气控制图共 5 张第 2 张制图chen lu xing转换开关自动/手动L3.1K0N废水池水泵控制L3.2RJ1 K0 K0K1 K01NK1QA1 TA1RJ2K2 K02K2QA2 TA2K3 RJ3 K03K3QA3 TA333清远市电源公司废水处理站电气控制图共 5 张第 3 张制图chen lu xingKPHH1加碱控制L3.3K1 K2 K3 K14 K14K14NK0 K14加碱控制L3.4K0 TA5 QA5 KTK5K5 K744N清远市电源公司废水处理站电气控制图共 5 张第 4 张制图chen lu xingN清远市电源公司废水处理站电气控制图共 5 张第 5 张制图chen lu xing 66。

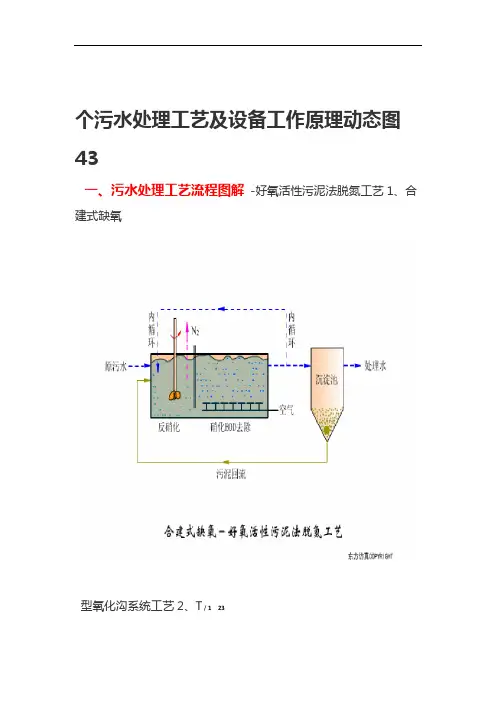

个污水处理工艺及设备工作原理动态图43一、污水处理工艺流程图解-好氧活性污泥法脱氮工艺1、合建式缺氧型氧化沟系统工艺2、T / 1233、传统活性污泥法脱氮工艺2 / 234、两级生物脱氮工艺5、巴颠甫脱氮除磷工艺3 / 236、生物滤池污水处理系统7、溶气气浮工艺/ 4238、回流加压溶气气浮工艺9、全溶气气浮处理工艺5 / 2310、二相生物流化床工艺11、三相生物流化床工艺6 / 2312、生物转盘二级处理工艺13、生物转盘处理工艺14、生物吸附法15、污泥高温干馏裂解工艺流程、污泥堆肥工艺16二、设备工作流程图解、比阻测定1/ 9232、UASB构造图3、带式干燥器10 / 234、臭氧消毒流程5、单级萃取流程11 / 236、电渗析装置7、反应区与三相分离设计参数/ 12238、高温加压热处理流程/ 13239、过滤原理/ 1423 10、隔膜泵11、渐减曝气法15 / 2312、阶段曝气法13、接触氧化池16 / 2314、完全混合法基本流程15、矩形气浮池17 / 23、气流动力流化床16、连续式重力浓缩池17/ 182318、立式多段焚烧炉19、流化床焚烧炉19 / 2320、逆流回转焚烧炉21、逆流加料蒸发流程20 / 23、顺流加药蒸发流程22、平流加料蒸发流程23/ 212324、射流式水力冲击式空气扩散装置25、水下空气扩散装置22 / 2326、水力循环搅拌27、污泥最终处置与利用23 / 23。
