电路实验四实验报告实验题目：二极管伏安特性曲线测量实验内容：1.先搭接一个调压电路，实现电压1-5V连续可调；2.在面包板上搭接一个测量二极管伏安特性曲线的电路；3.测量二极管正向和反向的伏安特性，将所测的电流和电压列表记录好；4.给二极管测试电路的输入端加Vp-p=3V、f=100Hz的正弦波，用示波器观察该电路的输入输出波形；5.用excel或matlab画二极管的伏安特性曲线。

实验环境：数字万用表、学生实验箱（直流稳压电源）、电位器、整流二极管、色环电阻、示波器DS1052E，函数发生器EE1641D、面包板。

实验原理：对二极管施加正向偏置电压时，则二极管中就有正向电流通过（多数载流子导电），随着正向偏置电压的增加，开始时，电流随电压变化很缓慢，而当正向偏置电压增至接近二极管导通电压时，电流急剧增加，二极管导通后，电压的少许变化，电流的变化都很大。

为了测量二极管的伏安特性曲线，我们用直流电源和电位器搭接一个调压电路，实现电压1-5V连续可调。

调节电位器的阻值，可使二极管两端的电压变化，用万用表测出若干组二极管的电压和电流值，最后绘制出伏安特性曲线。

电路图如下所示：用函数发生器EE1641D给二极管施加Vp-p=3V、f=100Hz的交流电源，再用示波器观察二极管的输入信号波形和输出信号波形。

电路图如下：实验记录及结果分析：得到二极管的伏安特性曲线如下：结论：符合二极管的特性，即开始时，电流随电压变化很缓慢，而当正向偏置电压增至接近二极管导通电压时，电流急剧增加，二极管导通后，电压的少许变化，电流的变化都很大。

2. 示波器显示二极管的输入输出波形如下图（通道1为输入波形，通道2为输出波形）：分析：二极管在交流电中呈现单向导通性，所以当电源信号为正向电压时，二极管导通，呈现正弦波形信号，当电源信号为反向电压时，二极管处于截止状态，此时无信号输出，如波形图所示。

实验总结：这一次的实验，让我们更加深入地了解的二极管的性质，通过实验的方式，加深了对二极管伏安特性的理解。

二极管伏安特性曲线测量方法电路中有各种电学元件，如碳膜电阻、线绕电阻、晶体二极管和三极管、光敏和热敏元件等。

人们常需要了解它们的伏安特性，以便正确的选用它们。

通常以电压为横坐标，电流为纵坐标作出元件的电压—电流关系曲线，叫做该元件的伏安特性曲线。

如果元件的伏安特性曲线是一条直线，说明通过元件的电流与元件两端的电压成正比，则称该元件为线性元件（例如碳膜电阻）；如果元件的伏安特性曲线不是直线，则称其为非线性元件（例如晶体二极管、三极管）。

本实验通过测量二极管的伏安特性曲线，了解二极管的单向导电性的实质。

1、实验原理晶体二极管是常见的非线性元件，其伏安特性曲线如图1所示。

当对晶体二极管加上正向偏置电压，则有正向电流流过二极管，且随正向偏置电压的增大而增大。

开始电流随电压变化较慢，而当正向偏压增到接近二极管的导通电压（锗二极管为0.2左右，硅二极管为0.7左右时），电流明显变化。

在导通后，电压变化少许，电流就会急剧变化。

当加反向偏置电压时，二极管处于截止状态，但不是完全没有电流，而是有很小的反向电流。

该反向电流随反向偏置电压增加得很慢，但当反向偏置电压增至该二极管的击穿电压时，电流剧增，二极管PN 结被反向击穿。

2、实验方法2.1 伏安法图2.1.1 伏安法测二极管伏安特性曲线电路图电流表外接法：如图，此时电压表的读数等于二极管两端电压D U ；电流表的读数I 是流过二极管和电压表的电流之和（比实际值大），即I =D I +Iv 。

由欧姆定律可得：I=V/Rv+V/D R(1.1)用V 、I 所作伏安特性曲线电流是电压表和二极管的电流之和，显然不是二极管的伏安特性曲线，所用此方法测量存在理论误差。

在测量低电压时，二极管内阻较大，误差较大，随着测量点电压升高，二极管内阻变小，误差也相对减小；在测量二极管正向伏安曲线时，由于二极管正向内阻相对较小，用此方法误差相对较小。

表2.1.1 电流表外接法测二极管正向伏安特性曲线测量数据此次测量用作标纸绘图绘出伏安曲线电流表内接法：如图，这时电流表的读数I 为通过二极管D 的电流，电压表读数是电流表和二极管电压之和，U =D U +A U 。

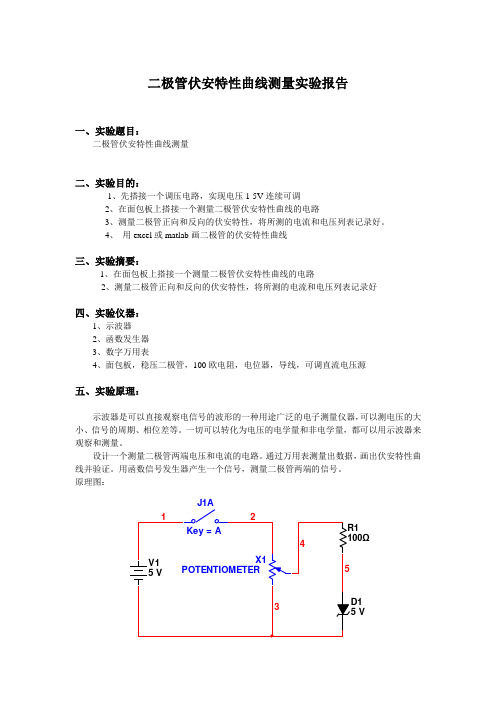

二极管伏安特性曲线测量实验报告一、实验题目：二极管伏安特性曲线测量二、实验目的：1、先搭接一个调压电路，实现电压1-5V连续可调2、在面包板上搭接一个测量二极管伏安特性曲线的电路3、测量二极管正向和反向的伏安特性，将所测的电流和电压列表记录好。

4、用excel或matlab画二极管的伏安特性曲线三、实验摘要：1、在面包板上搭接一个测量二极管伏安特性曲线的电路2、测量二极管正向和反向的伏安特性，将所测的电流和电压列表记录好四、实验仪器：1、示波器2、函数发生器3、数字万用表4、面包板，稳压二极管，100欧电阻，电位器，导线，可调直流电压源五、实验原理：示波器是可以直接观察电信号的波形的一种用途广泛的电子测量仪器，可以测电压的大小、信号的周期、相位差等。

一切可以转化为电压的电学量和非电学量，都可以用示波器来观察和测量。

设计一个测量二极管两端电压和电流的电路。

通过万用表测量出数据，画出伏安特性曲线并验证。

用函数信号发生器产生一个信号，测量二极管两端的信号。

原理图：六、实验步骤及数据为防止电流过高烧毁电路，使用了一个100欧姆的保护电阻。

用万用表测量不同阻值下二极管两端的电压和通过二极管的电流值，观察并记录数据。

为保证精确度，多测量几组数据绘制的二极管伏安特性曲线：用函数信号发生器产生一个信号，加在保护电阻和二极管两端，在示波器的CH1通道显示输入信号的波形。

原理图：波形图：七、实验总结：刚开始接的时候不知道是原件问题还是线路问题还是什么，用万用表测电压时一直没有示数，在面包板上拆了又装了好久都还是不行，这里就浪费了好多时间，最后换了面包板又换了原件换了电源才终于测了出来。

所以在装电路的时候一定要细心还有要弄清原理图的工作原理才能真正做好一个实验。

还有本实验在测电流时记得先将电阻断开再用万用表测，以免烧表。

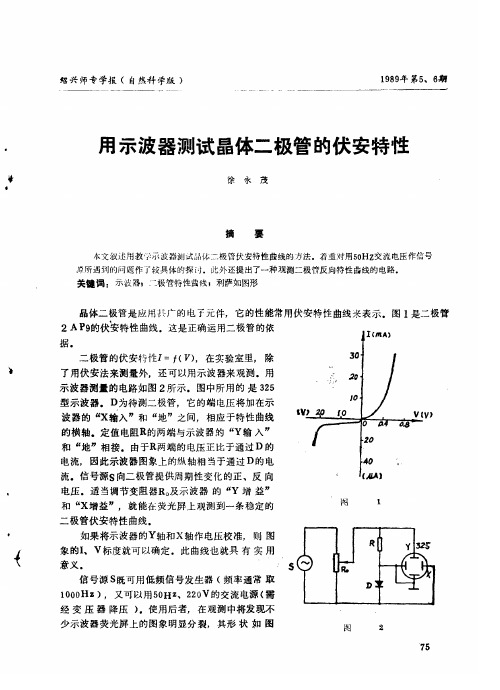

用示波法显示稳压二极管的伏安特性曲线【摘要】本实验采用示波法来显示稳压二极管的伏安特性曲线，通过示波器观察此曲线，了解稳压二极管的一些特性。

【关键字】稳压二极管单向导电特性示波器伏安特性曲线【概要】稳压二极管是一种具有单向导电性的半导体元件。

其特点是击穿后，两端的电压基本保持不变。

这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

设计实验用示波器测二极管伏安特性，将二极管的电压U加到示波器的“X轴输入”端，将二极管的电流转化为电压后加到示波器的“Y轴输入”端，从而在示波器屏上得到伏安特性曲线图象，直观的显示二极管的伏安特性。

【实验原理】稳压二极管的正向电流与电压、反向电流与电压之间的关系可用I～V特性曲线表示，如图给出了稳压管的伏安特性曲线及其符号。

从图中可以看出，给二极管两端加以正向电压，二极管表现为一个低阻值的非线性电阻，当正向电压较小时，正向电流几乎为零，只有当正向电压超过死区电压（一般硅管约为0.5V，锗管约为0.1V）时，正向电流才明显增大，当正向管压降达到导通时（一般硅管约为0.6～0.7V，锗管约为0.2～0.3V），管子才处在正向导通状态。

迅速增大的电流值有一最大限度，这个最大限度称为二极管的最大正向电流。

给二极管两端加以反向电压，二极管表现为一个高阻值电阻。

当反向电压较小时，反向电流很小，当反向电压超过反向击穿电压（一般在几十伏以上）后，反向电流会突然增大，二极管处于击穿状态。

如右图，在a、b端接上交流电压（其最大输出电压的有效值一般为6～8V左右，并能随时调节）若接上直流电压，屏幕上只显示正向特征曲线。

在Ａ、Ｂ之间测出的是近似加在待测元件R0的电压，在Ｃ、Ｂ间的是电阻R的电压，这个电压正比于R0的电流强度。

因而将二极管的电压U加到示波器的“X轴输入”端，将二极管的电流转化为电压后加到示波器的“Y轴输入”端，从而在示波器屏上得到伏安特性曲线图象。

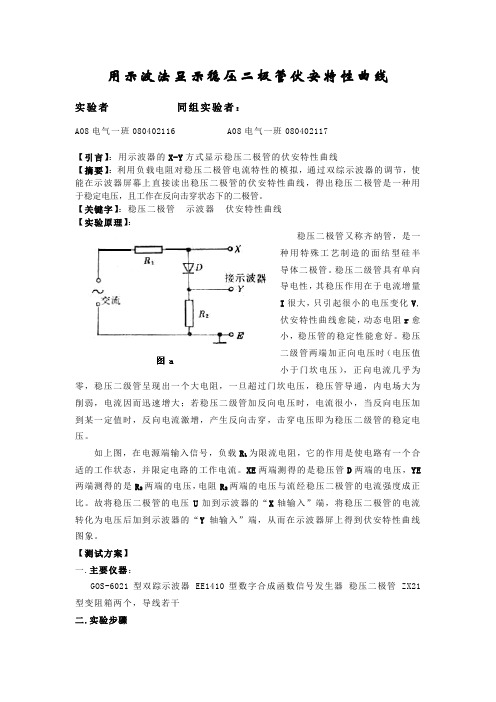

用示波法显示稳压二极管伏安特性曲线实验者同组实验者：A08电气一班080402116 A08电气一班080402117【引言】：用示波器的X-Y方式显示稳压二极管的伏安特性曲线【摘要】：利用负载电阻对稳压二极管电流特性的模拟，通过双综示波器的调节，使能在示波器屏幕上直接读出稳压二极管的伏安特性曲线，得出稳压二极管是一种用于稳定电压，且工作在反向击穿状态下的二极管。

【关键字】：稳压二极管示波器伏安特性曲线【实验原理】：稳压二极管又称齐纳管，是一种用特殊工艺制造的面结型硅半导体二极管。

稳压二级管具有单向导电性，其稳压作用在于电流增量I很大，只引起很小的电压变化V,伏安特性曲线愈陡，动态电阻r愈小，稳压管的稳定性能愈好。

稳压二级管两端加正向电压时（电压值小于门坎电压），正向电流几乎为零，稳压二级管呈现出一个大电阻，一旦超过门坎电压，稳压管导通，内电场大为削弱，电流因而迅速增大；若稳压二级管加反向电压时，电流很小，当反向电压加到某一定值时，反向电流激增，产生反向击穿，击穿电压即为稳压二级管的稳定电压。

如上图，在电源端输入信号，负载R1为限流电阻，它的作用是使电路有一个合适的工作状态，并限定电路的工作电流。

XE两端测得的是稳压管D两端的电压，YE 两端测得的是R2两端的电压，电阻R2两端的电压与流经稳压二极管的电流强度成正比。

故将稳压二极管的电压U加到示波器的“X轴输入”端，将稳压二极管的电流转化为电压后加到示波器的“Y轴输入”端，从而在示波器屏上得到伏安特性曲线图象。

【测试方案】一.主要仪器：GOS-6021型双踪示波器 EE1410型数字合成函数信号发生器稳压二极管 ZX21型变阻箱两个，导线若干二.实验步骤1、如图a接好实验电路，并做好检查。

2、打开信号源和示波器，按下信号发生器频率按钮，从键盘输入频率f约为50Hz，按下信号发生器幅度按钮，调节峰峰值V PP为在10~20V。

3、示波器打到X－Y档，调节CH1通道及CH2通道的增益旋钮及位移旋钮，得到稳定清晰的伏安特性曲线。

物理实验报告6_二极管的伏安特性曲线数据记录和Pn结与二极管实验名称：二极管的伏安特性曲线实验目的：a．了解晶体二极管的导电特性并测定其伏安特性曲线。

实验仪器：晶体二极管、电压表、电流表、电阻箱、导线、电源、开关等实验原理和内容：晶体二极管的导电特性：晶体二极管无论加上正向或反向电压，当电压小于一定数值时只能通过很小的电流，只有电压大于一定数值时，才有较大电流出现，相应的电压可以称为导通电压。

正向导通电压小，反向导通电压相差很大。

当外加电压大于导通电压时，电流按指数规律迅速增大，此时，欧姆定律对二极管不成立。

实验线路图如下：注意：无论毫安表内接还是外接，实验数据都应该进行修正：毫安表外接时应该进行电流修正，内接时应该进行电压修正。

由于实验用毫伏表内阻很大（约100~1000多万欧姆），按照上述接法，数据修正简单：正向时伏特表的电流可以忽略；反向时，伏特表的电流始终保持0.0006mA，很容易修正。

假如将毫安表内接，则无论正向反向，每一个数据都要做电压修正，并且每个修正值都不同，给实验带来很大麻烦。

1．测定正向特性曲线打开电源开关，把电源电压调到最小，然后接通线路，逐步减小限流电阻，直到毫安表显示1.9999mA，记录相应的电流和电压。

然后调节电源电压，然后将电压表的最后一位调节成0，记录电压与电流；以后按每降低0.010V测量一次数据，直至伏特表读书为0.5500V为止。

此时，正向电流不需要修正。

2．测定反向特性曲线把线路改接后，接通线路，将电源电压调到最大，逐步减小限流电阻，直到毫安表显示1.9999mA为止，记录相应的电流和电压。

然后调节电源电压或者限流电阻，再将电流调节为1.8006、1.6006、1.4006??mA情况下，记录相应的电压；其中0.0006mA为伏特表的电流，此为修正电流，记录电流时应该自行减去。

参数及数据记录：见附表的数据记录表数据处理：利用所记录的正向与反向2组数据，用坐标纸分别画出二极管正、反向特性曲线。

二极管伏安特性曲线测量
二极管又称晶体二极管。

它是一种能够单向传导电流的电子器件。

在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的传导性。

一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。

在其界面的两侧形成空间电荷层，构成自建电场。

当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。

外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。

这个不能使二极管导通的正向电压称为死区电压。

外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。

由于反向电流很小，二极管处于截止状态。

这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。

外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。

面包板是专为电子电路的无焊接实验设计制造的。

由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

分类：单面包板，组合面包板，无焊面包板。

内部结构：面包板上下部分内部连线和中间部分不同。

使用：不用焊接和手动接线，将元件插入孔中就可测试电路及元件，使用方便。

使用前应确定哪些元件的引脚应连在一起，再将要连接在一起的引脚插入同一组的5个小孔中。

用示波法显示稳压二极管的伏安特性曲线实验者:xxx；（班级：xxx；学号：xxx）【摘要】利用示波器检测电阻伏安特性。

按照二极管伏安特性曲线显示的原则接法（见下图a），连接好电路，然后调整示波器和函数信号发生器，最后用示波器的X-Y方式显示稳压二极管的伏安特性曲线。

【关键词】二极管，示波器，伏安特性曲线，测量【概要】二极管是现代电子线路中的重要元件，所以了解它的伏安特性对分析电路非常重要。

而示波器是一种用途较广的电子仪器，它特别适用于观察瞬时变化过程，能把待测量以图象(波形)形式显示出来。

因此，用示波器可以一目了然地观察信号特征，可以直接测定电压的大小。

此外，凡一切可以转换成电压的电学量（如电流，阻抗和功率），非电学量（如温度，位移，速度，压力，光强，磁场和频率）都可以用示波器进行测量。

电路中有各种电学元件，如碳膜电阻、线绕电阻、晶体二极管和三极管、光敏和热敏元件等。

人们常需要了解它们的伏安特性，以便正确的选用它们。

通常以电压为横坐标，电流为纵坐标作出元件的电压—电流关系曲线，叫做该元件的伏安特性曲线。

如果元件的伏安特性曲线是一条直线，说明通过元件的电流与元件两端的电压成正比，则称该元件为线性元件（例如碳膜电阻）；如果元件的伏安特性曲线不是直线，则称其为非线性元件（例如晶体二极管、三极管）。

本实验通过测量二极管的伏安特性曲线，了解二极管的单向导电性的实质。

设计实验用示波器显示稳压二极管的伏安特性曲线，将二极管的电压U加到示波器的“X轴输入”端，将二极管的电流转化为电压后加到示波器的“Y轴输入”端，从而在示波器屏上得到伏安特性曲线图象，直观的显示二极管的伏安特性。

【实验原理】晶体二极管为一个由P型半导体和N型半导体形成的P-N结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于P-N 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
