蜗轮蜗杆旋向判定介绍

蜗杆传动是工业中常用的机械传动之一，它由蜗杆与蜗轮组成，用于传递空间两交错轴之间的运动和动力，一般两轴交错角为90°。

蜗杆传动具有传动比大、省力、自锁性好等特点，在机床、汽车、仪器、冶金机械及起重机械中得到广泛应用[1]。

通常蜗轮蜗杆传动中，蜗杆为主动件，蜗轮为从动件，普通蜗杆传动可看作是从斜齿轮-螺旋传动-蜗杆传动演变而得到的。

单从形状上看，蜗杆类似于梯形螺纹，而蜗轮则类似于具有特殊形状的斜齿轮，所以普通蜗杆传动就其本质而言，可看作是一对斜齿轮的啮合传动[2]。

关于斜齿轮的传动，由于有前面学习直齿的基础，学生们理解起来并不是特别的困难。

直齿与斜齿最主要的差别在于螺旋角β，即在齿轮齿面形成的过程中，发生线与基圆柱轴线之间的夹角。

从这个角度来说，直齿圆柱齿轮可视为斜齿轮的一种特例，即螺旋角β=0°[3]。

正是由于有螺旋角β的存在，使得斜齿轮在进行受力分析之前要先进行一个步骤———齿轮旋向的判定。

1斜齿齿轮的旋向的判定齿轮旋向的判定遵循螺旋传动的一般规律，即：将所要判断的齿轮沿轴线方向竖直放立（如图1中的（a ）、（b ）所示），观察其中一个斜齿的齿形走向。

如果齿形走向为由左上到右下（如图1（a ）所示），则为左旋齿轮；反之（如图1（b ）所示），则为右旋齿轮。

也可简单的记为：左高左旋，右高右旋。

对齿轮旋向进行正确的判定是我们进行下一步分析的基础。

2斜齿齿轮的受力分析前面提过，从螺旋角β的角度来说，直齿圆柱齿轮可视为斜齿轮的一种特例，换句话说，斜齿是直齿的一般形式，所以直齿轮所具有的径向力F r 、切向力F t ，斜齿轮同样具有。

而且，由于螺旋角β的存在，斜齿轮相较于直齿轮还“多”了一个分力———轴向力F a 。

对于径向力F r 、切向力F t 方向的判定与直齿轮一样：径向力F r 指向各自的轮心；切向力F t ，对于主动轮来说，F t 是阻力，所以F t 的方向与齿轮的转向相反，对于从动轮来说，F t 是动力，F t 的方向与齿轮的转向相同。

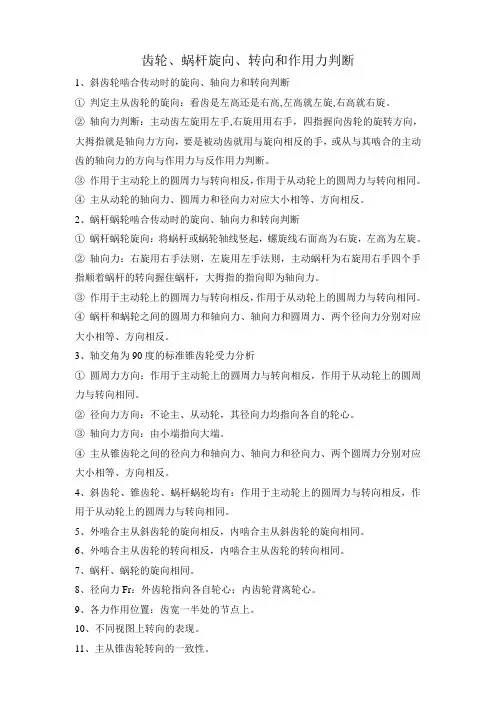

齿轮、蜗杆旋向、转向和作用力判断1、斜齿轮啮合传动时的旋向、轴向力和转向判断①判定主从齿轮的旋向：看齿是左高还是右高,左高就左旋,右高就右旋。

②轴向力判断：主动齿左旋用左手,右旋用用右手，四指握向齿轮的旋转方向，大拇指就是轴向力方向，要是被动齿就用与旋向相反的手，或从与其啮合的主动齿的轴向力的方向与作用力与反作用力判断。

③作用于主动轮上的圆周力与转向相反，作用于从动轮上的圆周力与转向相同。

④主从动轮的轴向力、圆周力和径向力对应大小相等、方向相反。

2、蜗杆蜗轮啮合传动时的旋向、轴向力和转向判断①蜗杆蜗轮旋向：将蜗杆或蜗轮轴线竖起，螺旋线右面高为右旋，左高为左旋。

②轴向力：右旋用右手法则，左旋用左手法则，主动蜗杆为右旋用右手四个手指顺着蜗杆的转向握住蜗杆，大拇指的指向即为轴向力。

③作用于主动轮上的圆周力与转向相反，作用于从动轮上的圆周力与转向相同。

④蜗杆和蜗轮之间的圆周力和轴向力、轴向力和圆周力、两个径向力分别对应大小相等、方向相反。

3、轴交角为90度的标准锥齿轮受力分析①圆周力方向：作用于主动轮上的圆周力与转向相反，作用于从动轮上的圆周力与转向相同。

②径向力方向：不论主、从动轮，其径向力均指向各自的轮心。

③轴向力方向：由小端指向大端。

④主从锥齿轮之间的径向力和轴向力、轴向力和径向力、两个圆周力分别对应大小相等、方向相反。

4、斜齿轮、锥齿轮、蜗杆蜗轮均有：作用于主动轮上的圆周力与转向相反，作用于从动轮上的圆周力与转向相同。

5、外啮合主从斜齿轮的旋向相反，内啮合主从斜齿轮的旋向相同。

6、外啮合主从齿轮的转向相反，内啮合主从齿轮的转向相同。

7、蜗杆、蜗轮的旋向相同。

8、径向力Fr：外齿轮指向各自轮心；内齿轮背离轮心。

9、各力作用位置：齿宽一半处的节点上。

10、不同视图上转向的表现。

11、主从锥齿轮转向的一致性。

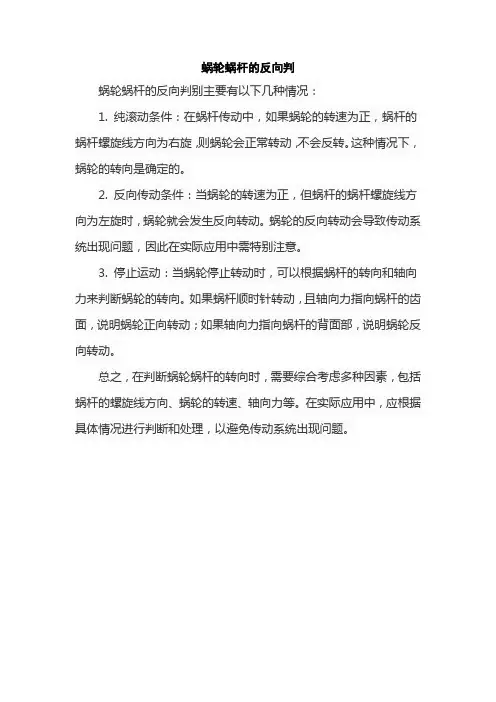

蜗轮蜗杆的反向判
蜗轮蜗杆的反向判别主要有以下几种情况：
1. 纯滚动条件：在蜗杆传动中，如果蜗轮的转速为正，蜗杆的蜗杆螺旋线方向为右旋，则蜗轮会正常转动，不会反转。

这种情况下，蜗轮的转向是确定的。

2. 反向传动条件：当蜗轮的转速为正，但蜗杆的蜗杆螺旋线方向为左旋时，蜗轮就会发生反向转动。

蜗轮的反向转动会导致传动系统出现问题，因此在实际应用中需特别注意。

3. 停止运动：当蜗轮停止转动时，可以根据蜗杆的转向和轴向力来判断蜗轮的转向。

如果蜗杆顺时针转动，且轴向力指向蜗杆的齿面，说明蜗轮正向转动；如果轴向力指向蜗杆的背面部，说明蜗轮反向转动。

总之，在判断蜗轮蜗杆的转向时，需要综合考虑多种因素，包括蜗杆的螺旋线方向、蜗轮的转速、轴向力等。

在实际应用中，应根据具体情况进行判断和处理，以避免传动系统出现问题。

蜗轮和蜗杆的旋向关系
蜗轮和蜗杆是机械传动中常用的两种零件。

它们可以实现减速或者增速的功能，常被用于各种机械设备中。

而蜗轮和蜗杆的旋向关系是指它们在传动过程中的相对旋转方向。

具体来说，蜗轮和蜗杆的旋向关系可以分为两种情况：
首先是同向旋转。

当蜗轮和蜗杆的旋转方向相同时，传动可以实现减速的功能。

此时，蜗轮的齿轮与蜗杆的螺旋线之间的接触点是在齿顶处。

因此，在传动过程中，蜗轮和蜗杆的旋转方向必须保持一致，以确保正常的传动效果。

其次是反向旋转。

当蜗轮和蜗杆的旋转方向相反时，传动可以实现增速的功能。

此时，蜗轮的齿轮与蜗杆的螺旋线之间的接触点是在齿谷处。

因此，在传动过程中，蜗轮和蜗杆的旋转方向必须相反，以确保正常的传动效果。

总之，蜗轮和蜗杆的旋向关系对于机械传动的效果非常重要。

在使用过程中，必须注意它们的旋转方向，以保证正常的传动效果。

- 1 -。

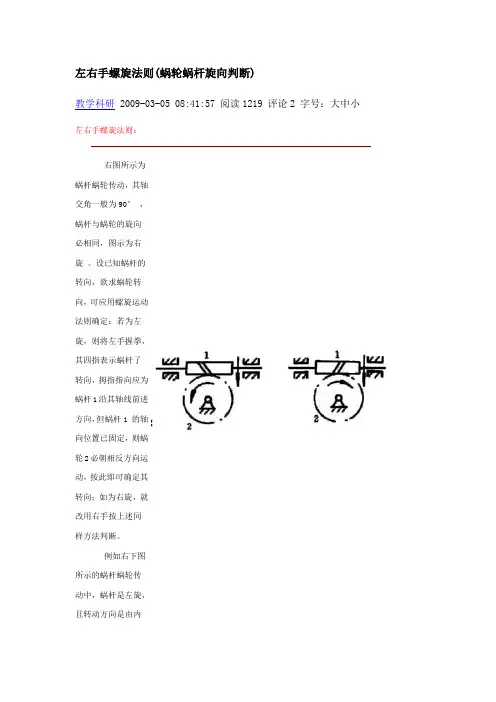

左右手螺旋法则(蜗轮蜗杆旋向判断)
教学科研 2009-03-05 08:41:57 阅读1219 评论2 字号：大中小左右手螺旋法则：
右图所示为蜗
杆蜗轮传动，其轴交
角一般为90° ，蜗
杆与蜗轮的旋向必
相同，图示为右旋。

设已知蜗杆的转向，
欲求蜗轮转向，可应
用螺旋运动法则确
定：若为左旋，则将
左手握拳，其四指表
指向应为蜗杆1沿其
轴线前进方向，但蜗
杆1 的轴向位置已
固定，则蜗轮2必朝
相反方向运动，按此
即可确定其转向；如
为右旋，就改用右手
按上述同样方法判
断。

例如右下图所
示的蜗杆蜗轮传动
中，蜗杆是左旋，且
转动方向是由内向
外（垂直观察），根据螺旋法则，用左手判断，四指应指向纸面的外面来握持蜗杆，这时拇指指向纸面的左侧，所以在啮合点处蜗轮的速度方向是指向纸面的右侧。

在蜗杆蜗轮传动中，如已知蜗轮、和蜗杆的转向，要判断蜗杆蜗轮的旋向，上述螺旋运动法则仍适用：设已知蜗杆与蜗轮转向，欲确定其旋向，可假定为右旋（或左旋) 按蜗杆1转向求蜗轮2转向，如该转向与实际转向相符，说明假定正确；如不符，则蜗轩蜗轮的旋向应与假定的旋向相反。

在分析蜗杆和蜗轮受力方向时，必须先指明主动轮和从动轮（一般蜗杆为主动轮）；蜗杆或蜗轮的螺旋方向：左旋或右旋；蜗杆的转向和位置。

蜗杆与蜗轮轮齿上各方向判断如下：①圆周力的方向：主动轮圆周力与其节点速度方向相反，从动轮圆周力与其节点速度方向相同；②径向力的方向：由啮合点分别指向各自轴心；③
蜗轮轴向力的方向与蜗杆圆周力方向相反。

分析题a分析如下：
轴向力F的方向：蜗杆主动时，蜗杆轴向力F的方向由“主动轮左、右手定则”判断，即右旋蜗杆用右手（左旋用左手），四指顺着蜗杆转动方向弯曲，大拇指指向即蜗杆轴向力F 的方向。

分析题b分析如下：
根据图可看出涡轮运动方向为逆时针，另根据蜗轮轴向力的方向与蜗杆圆周力方向相反，可确定蜗杆的轴向力方向，然后根据“主动轮左、右手定则”判断，符合左手旋向，最终判断蜗杆为左旋，因为涡轮与蜗杆是相同旋向的，所以同为左旋
轴向力F的方向：蜗杆主动时，蜗杆轴向力F的方向由“主动轮左、右手定则”判断，即右旋蜗杆用右手（左旋用左手），四指顺着蜗杆转动方向弯曲，大拇指指向即蜗杆轴向力F 的方向。

蜗轮旋向的判定-企业管理论文蜗轮旋向的判定邵卫徐州工业职业技术学院机电学院江苏徐州221140摘要：文章从蜗轮蜗杆的受力分析角度入手，得出蜗轮的旋向与受力之间的联系，从而可以快速的判断蜗轮的旋向。

关键词：蜗轮蜗杆；旋向；左右手螺旋定则蜗杆传动是工业中常用的机械传动之一，它由蜗杆与蜗轮组成，用于传递空间两交错轴之间的运动和动力，一般两轴交错角为90°。

蜗杆传动具有传动比大、省力、自锁性好等特点，在机床、汽车、仪器、冶金机械及起重机械中得到广泛应用[1]。

通常蜗轮蜗杆传动中，蜗杆为主动件，蜗轮为从动件，普通蜗杆传动可看作是从斜齿轮-螺旋传动-蜗杆传动演变而得到的。

单从形状上看，蜗杆类似于梯形螺纹，而蜗轮则类似于具有特殊形状的斜齿轮，所以普通蜗杆传动就其本质而言，可看作是一对斜齿轮的啮合传动[2]。

关于斜齿轮的传动，由于有前面学习直齿的基础，学生们理解起来并不是特别的困难。

直齿与斜齿最主要的差别在于螺旋角β，即在齿轮齿面形成的过程中，发生线与基圆柱轴线之间的夹角。

从这个角度来说，直齿圆柱齿轮可视为斜齿轮的一种特例，即螺旋角β＝0°[3]。

正是由于有螺旋角β的存在，使得斜齿轮在进行受力分析之前要先进行一个步骤——齿轮旋向的判定。

1 斜齿齿轮的旋向的判定齿轮旋向的判定遵循螺旋传动的一般规律，即：将所要判断的齿轮沿轴线方向竖直放立（如图1中的（a）、（b）所示），观察其中一个斜齿的齿形走向。

如果齿形走向为由左上到右下（如图1（a）所示），则为左旋齿轮；反之（如图1（b）所示），则为右旋齿轮。

也可简单的记为：左高左旋，右高右旋。

对齿轮旋向进行正确的判定是我们进行下一步分析的基础。

2 斜齿齿轮的受力分析前面提过，从螺旋角β的角度来说，直齿圆柱齿轮可视为斜齿轮的一种特例，换句话说，斜齿是直齿的一般形式，所以直齿轮所具有的径向力Fr、切向力Ft，斜齿轮同样具有。

而且，由于螺旋角β的存在，斜齿轮相较于直齿轮还“多”了一个分力——轴向力Fa。

判定蜗杆或蜗轮的旋向：将蜗轮或蜗杆的轴线竖起，螺旋线右面高为右旋，左面高为左旋。

判定转向：右旋用右手法则，主动蜗杆为右旋用右手四个手指顺着蜗杆的转向握住蜗杆，大拇指的指向与蜗轮的节点速度方向相反，来判定蜗轮的转向
如果你是要判断手头一个齿轮的旋向，可将齿轮平放面前，看齿部走向，如果左高右低就是左旋。

反之就是右旋
斜齿轮旋向的确定：
左右手法则：左旋用左手，右旋用右手
大拇指和轴向重合，四指指向斜齿上升的方向，左手符合就是左旋，右手符合就是右旋（始终是手背朝着自己）。

蜗轮和蜗杆的旋向关系
蜗轮和蜗杆是机械传动中常用的装置，它们的旋向关系对于传动效率和工作效果有着重要的影响。

蜗轮和蜗杆的旋向关系可以分为同向旋转和反向旋转两种情况。

同向旋转是指蜗轮和蜗杆的旋转方向相同，这种情况下传动效率较高，但是由于齿轮啮合时的冲击和摩擦，会产生噪音和热量，需要加强润滑和散热。

反向旋转则是指蜗轮和蜗杆的旋转方向相反，这种情况下传动效率较低，但是由于啮合时的冲击和摩擦减小，噪音和热量也会相应减少。

在实际应用中，需要根据具体传动要求和工作条件来选择蜗轮和蜗杆的旋向关系，以达到最佳的传动效果和工作效率。

同时，还需要注意蜗轮和蜗杆的匹配精度和润滑状况，以保证传动的稳定性和可靠性。
