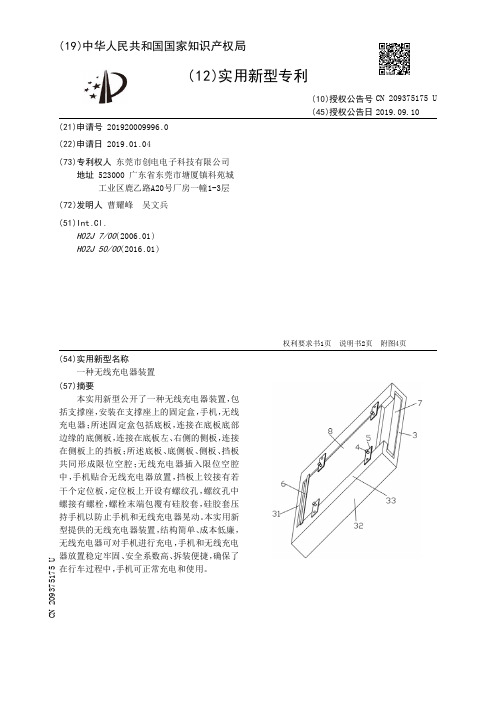

【CN209593035U】一种磁共振无线充电装置【专利】

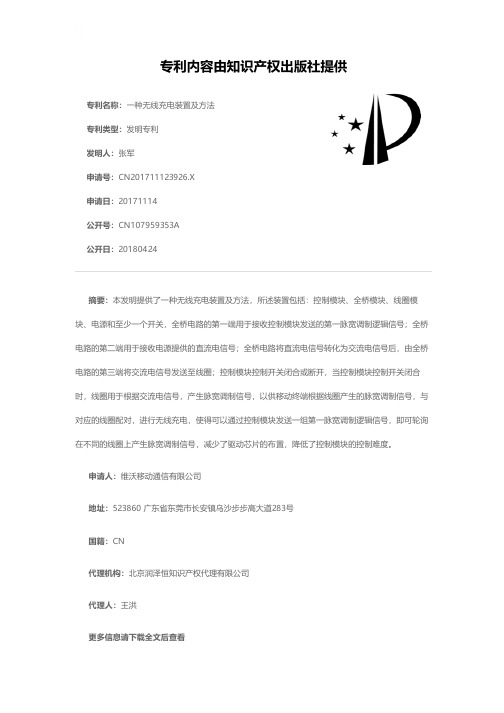

专利名称：一种无线充电装置及方法专利类型：发明专利
发明人：张军
申请号：CN201711123926.X
申请日：20171114
公开号：CN107959353A
公开日：
20180424
专利内容由知识产权出版社提供
摘要：本发明提供了一种无线充电装置及方法，所述装置包括：控制模块、全桥模块、线圈模块、电源和至少一个开关，全桥电路的第一端用于接收控制模块发送的第一脉宽调制逻辑信号；全桥电路的第二端用于接收电源提供的直流电信号；全桥电路将直流电信号转化为交流电信号后，由全桥电路的第三端将交流电信号发送至线圈；控制模块控制开关闭合或断开，当控制模块控制开关闭合时，线圈用于根据交流电信号，产生脉宽调制信号，以供移动终端根据线圈产生的脉宽调制信号，与对应的线圈配对，进行无线充电，使得可以通过控制模块发送一组第一脉宽调制逻辑信号，即可轮询在不同的线圈上产生脉宽调制信号，减少了驱动芯片的布置，降低了控制模块的控制难度。

申请人：维沃移动通信有限公司
地址：523860 广东省东莞市长安镇乌沙步步高大道283号
国籍：CN
代理机构：北京润泽恒知识产权代理有限公司
代理人：王洪
更多信息请下载全文后查看。

专利名称：一种磁吸式无线充电装置专利类型：实用新型专利
发明人：高来保
申请号：CN202220659883.7
申请日：20220325
公开号：CN216362259U
公开日：
20220422
专利内容由知识产权出版社提供
摘要：本实用新型涉及无线充电技术领域，具体涉及一种磁吸式无线充电装置，包括充电板和连接板；连接板上设有充电接口，且充电接口与充电板之间连接有连接线，连接板和充电板之间连接有多个可塑性杆；磁力定位机构，包括定位管和微型电磁铁，定位管中设有磁流变液。

本实用新型通过在连接板和充电板之间设置可塑性杆和定位管来实现连接板和充电板之间的软连接，同时将充电接口设置在连接板上，使得在调节角度后，不会影响到充电线的插设，保护了设备的安全，提高了设备的方便性。

申请人：深圳市华星联科技有限公司
地址：518001 广东省深圳市罗湖区东晓街道东昌路78号今日家园明山轩13D
国籍：CN
代理机构：上海旭新专利代理事务所(普通合伙)
代理人：毛碧娟
更多信息请下载全文后查看。

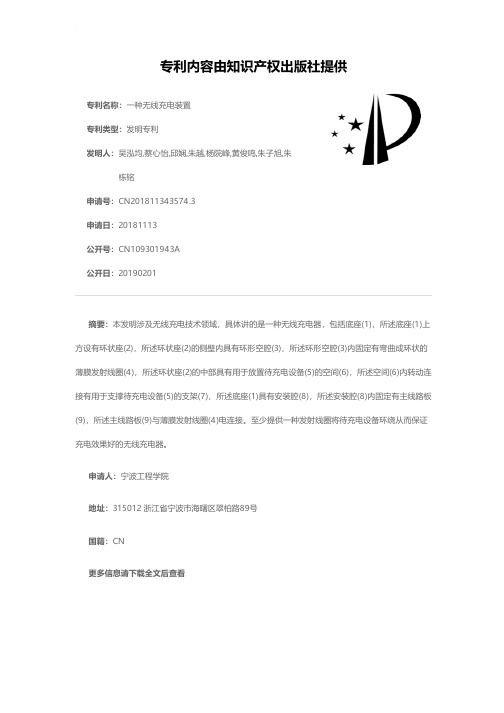

专利名称：一种无线充电装置
专利类型：发明专利
发明人：吴泓均,蔡心怡,邱娴,朱越,杨院峰,黄俊鸣,朱子旭,朱栋铭
申请号：CN201811343574.3
申请日：20181113
公开号：CN109301943A
公开日：
20190201
专利内容由知识产权出版社提供
摘要：本发明涉及无线充电技术领域，具体讲的是一种无线充电器，包括底座(1)，所述底座(1)上方设有环状座(2)，所述环状座(2)的侧壁内具有环形空腔(3)，所述环形空腔(3)内固定有弯曲成环状的薄膜发射线圈(4)，所述环状座(2)的中部具有用于放置待充电设备(5)的空间(6)，所述空间(6)内转动连接有用于支撑待充电设备(5)的支架(7)，所述底座(1)具有安装腔(8)，所述安装腔(8)内固定有主线路板(9)，所述主线路板(9)与薄膜发射线圈(4)电连接。

至少提供一种发射线圈将待充电设备环绕从而保证充电效果好的无线充电器。

申请人：宁波工程学院
地址：315012 浙江省宁波市海曙区翠柏路89号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种磁共振无线充电电路系统专利类型：实用新型专利
发明人：赵东兴,丁兆晴
申请号：CN202021177351.7
申请日：20200623
公开号：CN212676956U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁共振无线充电电路系统，包括单相整流模块、PFC电路、E类逆变电路、桥式整流模块、直流斩波模块、驱动电路G1、电压放大器A1、电压放大器A2、电压取样电路B1和电压取样电路B2，所述单相整流模块的输入端连接220V交流电，单相整流模块的输出端连接PFC电路的输入端，本实用新型磁共振无线充电电路系统利用磁共振技术提高了充电效率，并可以增大充电距离，而对目前尚未发展完善的磁共振无线充电系统来说该电路能对充电进行实时控制，增大了安全保障和实用性。

申请人：张兆领,许鹏
地址：272100 山东省济宁市嘉祥县大张楼镇东张楼村24号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720306883.8(22)申请日 2017.04.24(73)专利权人 周利明地址 071800 河北省保定市雄县世纪城24号楼3单元302室(72)发明人 周利明　(51)Int.Cl.H02J 7/00(2006.01)H01R 13/62(2006.01)(54)实用新型名称磁吸无线充电装置(57)摘要一种磁吸无线充电装置，包括具有磁性的充电部、与充电部一体并凸出于充电部的插接部以及与移动设备连接的并与充电部磁性相连的连接部，所述连接部与移动设备连接后，此时可以认为所述移动设备与连接部一体，借助于所述具有磁性的充电部与连接部磁性相吸的功能，用户可以方便的将移动设备可分离的吸在具有磁性的充电部上，再利用所述设置在充电部背面的插接部插入带电接口，便彻底实现了为移动设备无线充电，并且移动设备是悬浮在空中充电的，腾出了桌面的宝贵空间，给使用者带来了方便。

权利要求书1页 说明书3页 附图4页CN 206673627 U 2017.11.24C N 206673627U1.一种磁吸无线充电装置，其特征在于，包括具有磁性的充电部、与充电部一体并凸出于充电部的插接部以及与移动设备连接的并与充电部磁性相连的连接部。

2.根据权利要求1所述的一种磁吸无线充电装置，其特征在于，所述充电部的内部设置有与所述连接部相对应并磁性相连的铁磁体和为移动设备无线充电的充电发射线圈。

3.根据权利要求2所述的一种磁吸无线充电装置，其特征在于，所述充电部的内部设置的铁磁体为磁铁。

4.根据权利要求1所述的一种磁吸无线充电装置，其特征在于，所述凸出于充电部的插接部设置在充电部的背面，并与所述充电部内部的充电发射线圈电性相通，所述插接部是与外部带电接口插接的插接部。

5.根据权利要求4所述的一种磁吸无线充电装置，其特征在于，所述设置在充电部背面的插接部为带电源插头的电源适配器或USB插头。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274664.5(22)申请日 2019.03.05(73)专利权人 重庆电子工程职业学院地址 401331 重庆市沙坪坝区大学城东路76号专利权人 黄鹏(72)发明人 黄鹏　周彦佚　(74)专利代理机构 重庆蕴博君晟知识产权代理事务所(普通合伙) 50223代理人 王玉芝(51)Int.Cl.H02J 7/00(2006.01)H02J 7/34(2006.01)H02J 50/12(2016.01)(54)实用新型名称一种无线充电装置(57)摘要本实用新型提供一种可以在无线充电结束后自动驱动小车行驶的无线充电装置，包括电源，逆变电路，第一谐振电路，第二谐振电路，整流电路，直流转换电路，充电电容，干簧管；所述电源与逆变电路电连接；所述逆变电路输出端与第一谐振电路连接；所述第二谐振电路与整流电路输入端电连接；所述整流电路输出端与充电电容第一端电连接；所述充电电容第二端与干簧管第一端连接；所述直流转换电路输入端与干簧管第二端连接；所述直流转换电路输出端与电机连接；本实用新型的有益效果是，充电完成后，当电动小车检测到无线充电发射器停止充电时，立即自动启动，向前行驶。

不需要用户手动操作，提高了用户体验。

权利要求书2页 说明书4页 附图2页CN 209313500 U 2019.08.27C N 209313500U权　利　要　求　书1/2页CN 209313500 U1.一种无线充电装置，其特征在于，包括电源，逆变电路，第一谐振电路，第二谐振电路，整流电路，直流转换电路，充电电容，干簧管；所述电源与逆变电路电连接；所述逆变电路输出端与第一谐振电路连接；所述第二谐振电路与整流电路输入端电连接；所述整流电路输出端与充电电容第一端电连接；所述充电电容第二端与干簧管第一端连接；所述直流转换电路输入端与干簧管第二端连接；所述直流转换电路输出端与电机连接；所述逆变电路包括第一电容、第二电容、第一三极管、第二三极管、第三三极管、第四三极管，第一输出端，第二输出端；第一电容第一端与电源正极连接，第一电容第二端与电源负极连接；第一三极管集电极与电源正极连接，第一三极管发射极与逆变电路第一输出端连接，第一三极管发射极与第三三极管集电极连接；第三三极管发射极与电源负极连接；第二电容第一端与电源正极连接；第二电容第二端与电源负极连接；第二三极管集电极与电源正极连接，第二三极管发射极与逆变电路第二输出端连接，第二三极管发射极与第四三级管集电极连接；第三三极管发射极与电源负极连接。

一种磁吸无线充电装置-权利要求书摘要本申请公开了一种磁吸无线充电装置，包括：第一磁性部件，用于吸附固定置于磁吸无线充电装置表面的被充电设备；驱动装置，用于驱动第一磁性部件在第一位置和第二位置之间移动，位于第一位置的第一磁性部件可吸附固定置于磁吸无线充电装置表面的被充电设备，位于第二位置的第一磁性部件偏离置于磁吸无线充电装置表面的被充电设备的第二磁性部件；控制器用于：当置于磁吸无线充电装置表面的被充电设备离开磁吸无线充电装置的表面时，控制驱动装置驱动第一磁性部件自第一位置移动至第二位置，当被充电设备已远离磁吸无线充电装置后或被充电设备置于磁吸无线充电装置表面而未处于工作状态时，控制驱动装置驱动第一磁性部件自第二位置移动至第一位置。

权利要求1.一种磁吸无线充电装置，其特征在于，所述磁吸无线充电装置包括：第一磁性部件，用于吸附固定置于所述磁吸无线充电装置表面的被充电设备；驱动装置，用于驱动所述第一磁性部件在第一位置和第二位置之间移动，其中，当所述第一磁性部件位于所述第一位置时，所述第一磁性部件可吸附固定置于所述磁吸无线充电装置表面的被充电设备，当所述第一磁性部件位于所述第二位置时，所述第一磁性部件偏离置于所述磁吸无线充电装置表面的被充电设备的第二磁性部件；控制器，用于：当置于所述磁吸无线充电装置表面的被充电设备离开所述磁吸无线充电装置的表面时，控制所述驱动装置驱动所述第一磁性部件自所述第一位置移动至所述第二位置，当所述被充电设备已远离所述磁吸无线充电装置后或者所述被充电设备置于所述磁吸无线充电装置表面而未处于工作状态时，控制所述驱动装置驱动所述第一磁性部件自所述第二位置移动至所述第一位置。

2.如权利要求1所述的磁吸无线充电装置，其特征在于，所述磁吸无线充电装置还包括检测单元，所述检测单元用于检测用户是否触碰所述磁吸无线充电装置，当检测到用户触碰所述磁吸无线充电装置时，输出检测信号，所述检测信号用于指示置于所述磁吸无线充电装置表面的被充电设备正在离开所述磁吸无线充电装置的表面或者被充电设备置于所述磁吸无线充电装置表面。
