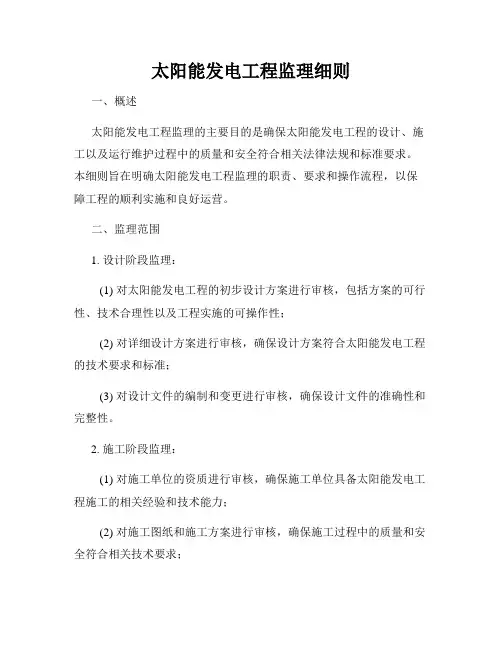

太阳能发电工程监理细则一、概述太阳能发电工程监理的主要目的是确保太阳能发电工程的设计、施工以及运行维护过程中的质量和安全符合相关法律法规和标准要求。
本细则旨在明确太阳能发电工程监理的职责、要求和操作流程,以保障工程的顺利实施和良好运营。
二、监理范围1. 设计阶段监理:(1) 对太阳能发电工程的初步设计方案进行审核,包括方案的可行性、技术合理性以及工程实施的可操作性;(2) 对详细设计方案进行审核,确保设计方案符合太阳能发电工程的技术要求和标准;(3) 对设计文件的编制和变更进行审核,确保设计文件的准确性和完整性。
2. 施工阶段监理:(1) 对施工单位的资质进行审核,确保施工单位具备太阳能发电工程施工的相关经验和技术能力;(2) 对施工图纸和施工方案进行审核,确保施工过程中的质量和安全符合相关技术要求;(3) 对施工过程中的材料选用、施工质量进行监督检查,及时发现和纠正工程质量问题;(4) 对施工进度进行监控,确保工程按计划进行,及时发现和解决工期偏差问题。
3. 运行维护阶段监理:(1) 对太阳能发电设备的安装、调试和运行进行监督,确保设备运行正常、高效;(2) 对设备的定期检查和维护进行监控,及时发现和解决运行问题;(3) 对工程的运行数据进行监测和分析,提供相关报告和建议;(4) 对工程的维修和保养进行监理,确保工程的持续稳定运行。
三、监理要求1. 监理人员:(1) 监理人员应具备相关专业知识和工程监理经验,能够独立进行监督和检查;(2) 监理人员要了解太阳能发电工程的设计、施工和运行维护要求,具备解决问题和应对突发情况的能力。
2. 监理报告:(1) 监理人员应当定期提交监理报告,内容包括工程进展情况、质量检查结果、安全问题记录等;(2) 监理报告应简明扼要,重点突出重要问题,并提出相应的处理意见和建议。
3. 合规性检查:(1) 监理人员要对工程施工过程进行合规性检查,确保施工单位遵守相关法律法规和标准要求;(2) 如果发现不符合要求的情况,监理人员应采取相应措施,要求施工单位及时整改。
503太阳能光伏发电安装工程监理实施细则第一章总则第一条为了规范503太阳能光伏发电安装工程监理工作,保证太阳能光伏发电项目的质量和安全,制定本细则。
第二条本细则适用于503太阳能光伏发电安装工程的监理工作。
第三条本细则的主要任务是负责太阳能光伏发电安装工程的施工过程监理、质量监控和相关安全事项的监管,并提供监理报告。
第四条本细则的监理工作人员应具备相关专业知识和经验,并按照相关规定取得监理工程师资格证书。
第五条太阳能光伏发电安装工程的监理人员应当遵守国家法律法规、标准规范和安全操作规程,行使监理职责。
第六条太阳能光伏发电安装工程的监理人员应当保持独立、公正的态度,勤勉尽责,严守商业秘密。
第七条监理单位应当按照法律法规的规定,向监理工程交付合同约定的工作成果和技术文件,并提供监理报告。
第八条太阳能光伏发电安装工程的施工单位应当配合监理单位的监理工作,并向其提供必要的工作条件和文件资料。
第二章监理范围和职责第九条监理工作应覆盖503太阳能光伏发电安装工程的全部施工过程,包括设计、采购、施工和试运行阶段。
第十条监理人员应严格审核太阳能光伏发电工程各阶段的施工文件,包括设计文件、采购文件和施工图纸等。
第十一条监理人员应定期对太阳能光伏发电工程进行现场巡查,检查施工过程中是否符合相关设计和规范要求。
第十二条监理人员应组织进行材料验收、质量抽查和施工成果评定,确保太阳能光伏发电工程的质量和安全。
第十三条监理人员应及时发现并处理太阳能光伏发电工程中的质量和安全事故,并向施工单位提出整改意见。
第十四条监理人员应每周向施工单位提交监理报告,报告内容应包括工程进度、质量情况、安全事故及整改情况等。
第十五条监理人员应对太阳能光伏发电工程的竣工验收进行全程监督,并按照相关规定出具监理报告。
第十六条监理人员应保护施工单位的商业秘密,不得泄露与工程相关的技术、管理和商业信息。
第十七条监理人员应解答施工单位提出的技术问题,并提供技术支持和指导。

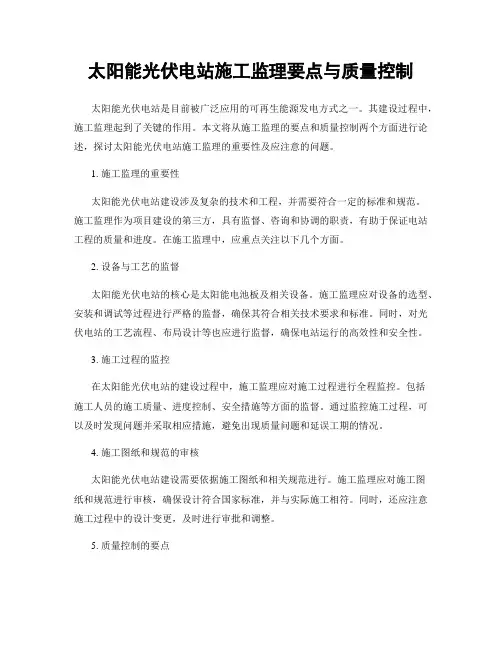

太阳能光伏电站施工监理要点与质量控制太阳能光伏电站是目前被广泛应用的可再生能源发电方式之一。
其建设过程中,施工监理起到了关键的作用。
本文将从施工监理的要点和质量控制两个方面进行论述,探讨太阳能光伏电站施工监理的重要性及应注意的问题。
1. 施工监理的重要性太阳能光伏电站建设涉及复杂的技术和工程,并需要符合一定的标准和规范。
施工监理作为项目建设的第三方,具有监督、咨询和协调的职责,有助于保证电站工程的质量和进度。
在施工监理中,应重点关注以下几个方面。
2. 设备与工艺的监督太阳能光伏电站的核心是太阳能电池板及相关设备。
施工监理应对设备的选型、安装和调试等过程进行严格的监督,确保其符合相关技术要求和标准。
同时,对光伏电站的工艺流程、布局设计等也应进行监督,确保电站运行的高效性和安全性。
3. 施工过程的监控在太阳能光伏电站的建设过程中,施工监理应对施工过程进行全程监控。
包括施工人员的施工质量、进度控制、安全措施等方面的监督。
通过监控施工过程,可以及时发现问题并采取相应措施,避免出现质量问题和延误工期的情况。
4. 施工图纸和规范的审核太阳能光伏电站建设需要依据施工图纸和相关规范进行。
施工监理应对施工图纸和规范进行审核,确保设计符合国家标准,并与实际施工相符。
同时,还应注意施工过程中的设计变更,及时进行审批和调整。
5. 质量控制的要点质量控制是太阳能光伏电站施工监理的核心任务之一。
为确保电站的安全性和可靠性,应注意以下几个要点。
6. 材料质量的控制太阳能光伏电站的建设过程中,使用的材料质量直接影响电站的使用寿命和性能。
施工监理应对材料的选用、验收和施工过程中的存储、使用等进行严格的控制,确保材料的质量符合要求。
7. 施工工艺的控制太阳能光伏电站的施工工艺直接关系到电站的发电效率和安全性。
施工监理应对施工工艺进行严格的控制,确保工艺流程的规范和施工质量的合格。
8. 施工记录和验收施工监理应对施工过程进行记录和验收,确保施工质量的可追溯性。

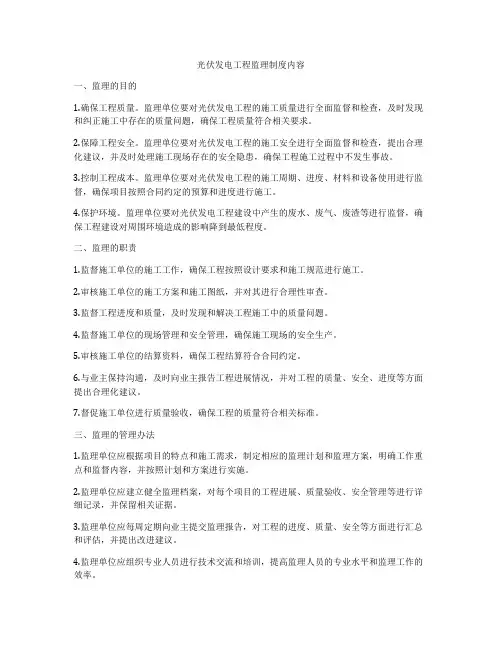

光伏发电工程监理制度内容一、监理的目的1.确保工程质量。
监理单位要对光伏发电工程的施工质量进行全面监督和检查,及时发现和纠正施工中存在的质量问题,确保工程质量符合相关要求。
2.保障工程安全。
监理单位要对光伏发电工程的施工安全进行全面监督和检查,提出合理化建议,并及时处理施工现场存在的安全隐患,确保工程施工过程中不发生事故。
3.控制工程成本。
监理单位要对光伏发电工程的施工周期、进度、材料和设备使用进行监督,确保项目按照合同约定的预算和进度进行施工。
4.保护环境。
监理单位要对光伏发电工程建设中产生的废水、废气、废渣等进行监督,确保工程建设对周围环境造成的影响降到最低程度。
二、监理的职责1.监督施工单位的施工工作,确保工程按照设计要求和施工规范进行施工。
2.审核施工单位的施工方案和施工图纸,并对其进行合理性审查。
3.监督工程进度和质量,及时发现和解决工程施工中的质量问题。
4.监督施工单位的现场管理和安全管理,确保施工现场的安全生产。
5.审核施工单位的结算资料,确保工程结算符合合同约定。
6.与业主保持沟通,及时向业主报告工程进展情况,并对工程的质量、安全、进度等方面提出合理化建议。
7.督促施工单位进行质量验收,确保工程的质量符合相关标准。
三、监理的管理办法1.监理单位应根据项目的特点和施工需求,制定相应的监理计划和监理方案,明确工作重点和监督内容,并按照计划和方案进行实施。
2.监理单位应建立健全监理档案,对每个项目的工程进展、质量验收、安全管理等进行详细记录,并保留相关证据。
3.监理单位应每周定期向业主提交监理报告,对工程的进度、质量、安全等方面进行汇总和评估,并提出改进建议。
4.监理单位应组织专业人员进行技术交流和培训,提高监理人员的专业水平和监理工作的效率。
5.监理单位应与相关部门和单位保持密切合作,共同推动工程的顺利进行。
6.监理单位应对工程施工过程中出现的问题进行及时处理,避免问题扩大影响工程质量和进度。

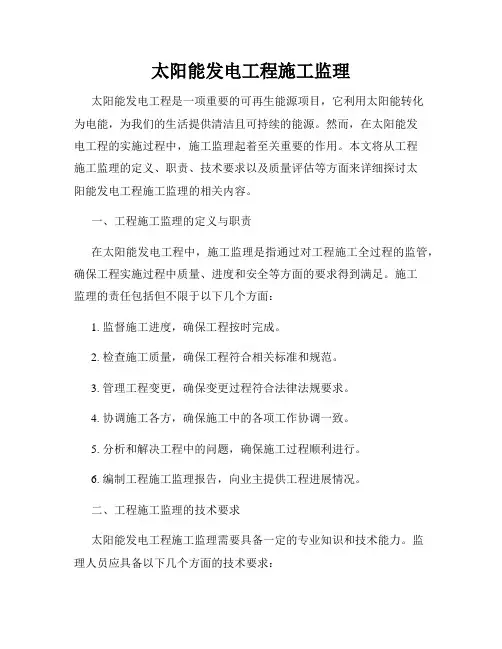

太阳能发电工程施工监理太阳能发电工程是一项重要的可再生能源项目,它利用太阳能转化为电能,为我们的生活提供清洁且可持续的能源。
然而,在太阳能发电工程的实施过程中,施工监理起着至关重要的作用。
本文将从工程施工监理的定义、职责、技术要求以及质量评估等方面来详细探讨太阳能发电工程施工监理的相关内容。
一、工程施工监理的定义与职责在太阳能发电工程中,施工监理是指通过对工程施工全过程的监管,确保工程实施过程中质量、进度和安全等方面的要求得到满足。
施工监理的责任包括但不限于以下几个方面:1. 监督施工进度,确保工程按时完成。
2. 检查施工质量,确保工程符合相关标准和规范。
3. 管理工程变更,确保变更过程符合法律法规要求。
4. 协调施工各方,确保施工中的各项工作协调一致。
5. 分析和解决工程中的问题,确保施工过程顺利进行。
6. 编制工程施工监理报告,向业主提供工程进展情况。
二、工程施工监理的技术要求太阳能发电工程施工监理需要具备一定的专业知识和技术能力。
监理人员应具备以下几个方面的技术要求:1. 具备太阳能发电工程相关的专业知识,熟悉太阳能发电系统的设计与施工流程。
2. 熟悉工程监理的相关法律法规和标准规范,确保施工过程符合法律法规要求。
3. 具备工程管理和协调能力,能够组织施工人员按规划和施工方案进行工作。
4. 具备问题分析和解决能力,能够处理施工过程中的各种问题和难题。
5. 具备沟通和协调能力,能够与施工单位、设计单位和业主等各方进行有效的沟通和协调。
三、工程施工监理的质量评估工程施工监理的目标是确保工程施工过程中的质量符合相关标准和规范要求。
为了评估施工监理的质量,可以采取以下几种方式:1. 定期组织施工质量检查,对施工过程中的关键节点进行抽查和评估。
2. 要求施工单位提供施工记录和相关材料,进行评估和审核。
3. 监督施工单位进行质量控制措施的执行情况,确保工程质量符合标准要求。
4. 对施工人员进行技术培训和考核,提升施工人员的专业水平和工作质量。

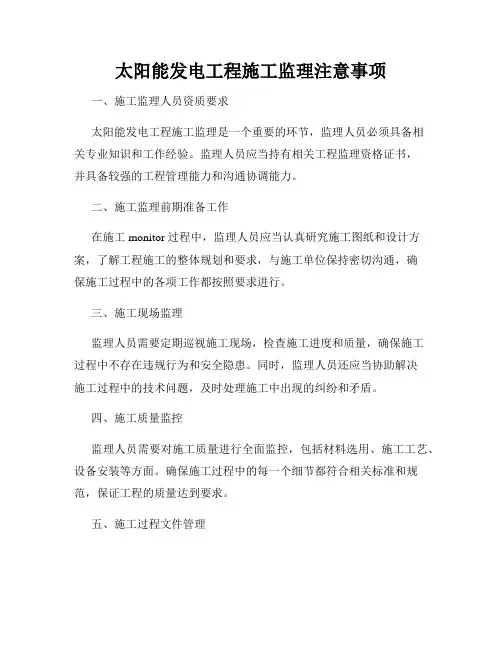

太阳能发电工程施工监理注意事项一、施工监理人员资质要求太阳能发电工程施工监理是一个重要的环节,监理人员必须具备相关专业知识和工作经验。
监理人员应当持有相关工程监理资格证书,并具备较强的工程管理能力和沟通协调能力。
二、施工监理前期准备工作在施工 monitor 过程中,监理人员应当认真研究施工图纸和设计方案,了解工程施工的整体规划和要求,与施工单位保持密切沟通,确保施工过程中的各项工作都按照要求进行。
三、施工现场监理监理人员需要定期巡视施工现场,检查施工进度和质量,确保施工过程中不存在违规行为和安全隐患。
同时,监理人员还应当协助解决施工过程中的技术问题,及时处理施工中出现的纠纷和矛盾。
四、施工质量监控监理人员需要对施工质量进行全面监控,包括材料选用、施工工艺、设备安装等方面。
确保施工过程中的每一个细节都符合相关标准和规范,保证工程的质量达到要求。
五、施工过程文件管理监理人员需要对施工过程中的相关文件进行管理和归档,包括施工合同、图纸设计、工程变更等文件。
及时记录施工过程中的关键节点和重要事项,为日后的验收和结算提供依据。
六、施工竣工验收随着工程的逐步完工,监理人员需要与相关部门一起进行工程竣工验收,检查工程质量和安全性,确认工程符合相关规范和要求。
对于存在的问题和缺陷,监理人员应当提出整改意见,并协助施工单位进行修复。
七、施工监理报告最后,监理人员需要及时撰写施工监理报告,总结工程施工过程中的经验教训,提出改进建议,为今后类似工程的施工提供参考。
监理报告必须客观真实,不得歪曲事实或掩盖问题。
总之,太阳能发电工程施工监理是一个复杂而重要的工作,监理人员应当严格按照相关规定履行职责,确保工程的顺利实施和质量保证。
希望各位监理人员在工作中能够认真负责,做好监理工作,提升工程质量,保障工程安全。

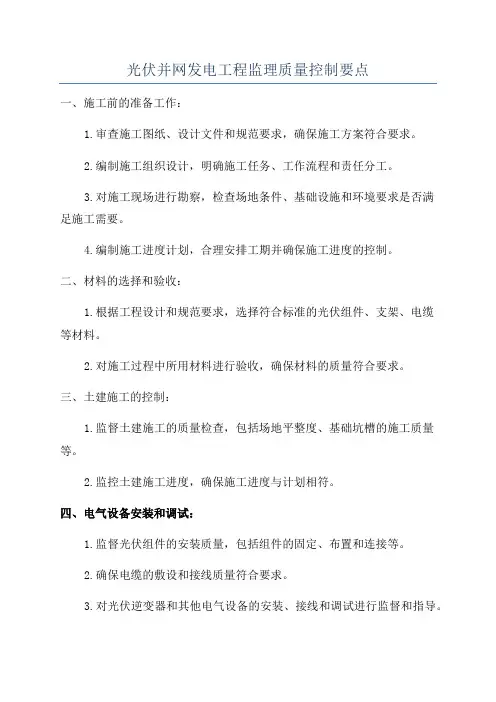

光伏并网发电工程监理质量控制要点一、施工前的准备工作:1.审查施工图纸、设计文件和规范要求,确保施工方案符合要求。
2.编制施工组织设计,明确施工任务、工作流程和责任分工。
3.对施工现场进行勘察,检查场地条件、基础设施和环境要求是否满足施工需要。
4.编制施工进度计划,合理安排工期并确保施工进度的控制。
二、材料的选择和验收:1.根据工程设计和规范要求,选择符合标准的光伏组件、支架、电缆等材料。
2.对施工过程中所用材料进行验收,确保材料的质量符合要求。
三、土建施工的控制:1.监督土建施工的质量检查,包括场地平整度、基础坑槽的施工质量等。
2.监控土建施工进度,确保施工进度与计划相符。
四、电气设备安装和调试:1.监督光伏组件的安装质量,包括组件的固定、布置和连接等。
2.确保电缆的敷设和接线质量符合要求。
3.对光伏逆变器和其他电气设备的安装、接线和调试进行监督和指导。
五、系统并网试验:1.组织进行系统并网前的检查和试验,确保系统的安全可靠运行。
2.对接地系统和保护装置进行测试和调试。
六、验收和交付:1.监督工程的质量验收,确保工程符合设计要求和规范标准。
2.协助开展竣工文件的编制和整理,包括竣工报告、档案资料等。
3.协助工程的交付工作,提供相关技术指导和培训。
七、工程质量管理:1.制定相关质量管理制度和流程,确保工程质量管理的规范性和有效性。
2.建立质量监督体系,对施工过程进行日常监督和检查,及时发现和解决质量问题。
3.参与工程质量事故的调查和处理,提出改进措施,避免类似问题再次发生。
八、工程安全管理:1.组织安全培训和教育,提高工作人员的安全意识和技能。
2.监督施工现场的安全措施和操作规程的执行情况。
3.参与安全事故的调查和处理,提出改进措施,防止类似事故再次发生。
以上是光伏并网发电工程监理质量控制的要点,通过合理的施工组织和管理,可以有效提高工程的质量和安全水平。
同时,及时解决施工中的问题和难题,确保工程按时按质完成。

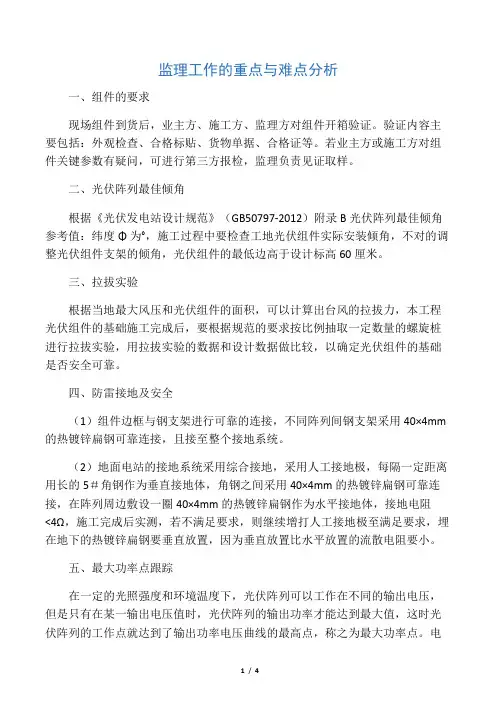

监理工作的重点与难点分析一、组件的要求现场组件到货后,业主方、施工方、监理方对组件开箱验证。
验证内容主要包括:外观检查、合格标贴、货物单据、合格证等。
若业主方或施工方对组件关键参数有疑问,可进行第三方报检,监理负责见证取样。
二、光伏阵列最佳倾角根据《光伏发电站设计规范》(GB50797-2012)附录B光伏阵列最佳倾角参考值:纬度Φ为°,施工过程中要检查工地光伏组件实际安装倾角,不对的调整光伏组件支架的倾角,光伏组件的最低边高于设计标高60厘米。
三、拉拔实验根据当地最大风压和光伏组件的面积,可以计算出台风的拉拔力,本工程光伏组件的基础施工完成后,要根据规范的要求按比例抽取一定数量的螺旋桩进行拉拔实验,用拉拔实验的数据和设计数据做比较,以确定光伏组件的基础是否安全可靠。
四、防雷接地及安全(1)组件边框与钢支架进行可靠的连接,不同阵列间钢支架采用40×4mm 的热镀锌扁钢可靠连接,且接至整个接地系统。
(2)地面电站的接地系统采用综合接地,采用人工接地极,每隔一定距离用长的5#角钢作为垂直接地体,角钢之间采用40×4mm的热镀锌扁钢可靠连接,在阵列周边敷设一圈40×4mm的热镀锌扁钢作为水平接地体,接地电阻<4Ω,施工完成后实测,若不满足要求,则继续增打人工接地极至满足要求,埋在地下的热镀锌扁钢要垂直放置,因为垂直放置比水平放置的流散电阻要小。
五、最大功率点跟踪在一定的光照强度和环境温度下,光伏阵列可以工作在不同的输出电压,但是只有在某一输出电压值时,光伏阵列的输出功率才能达到最大值,这时光伏阵列的工作点就达到了输出功率电压曲线的最高点,称之为最大功率点。
电工原理告诉我们:当光伏阵列的电源内阻等于用电负载电阻时,光伏阵列的输出功率才能达到最大值,这就是最大功率点。
用电负载确定后,其负载电阻就确定了,不会改变。
因此我们只有不断地根据外界不同的光照强度和环境温度等条件调整光伏阵列的电压电流,使之始终工作在最大功率点处,叫做最大功率点跟踪技术。

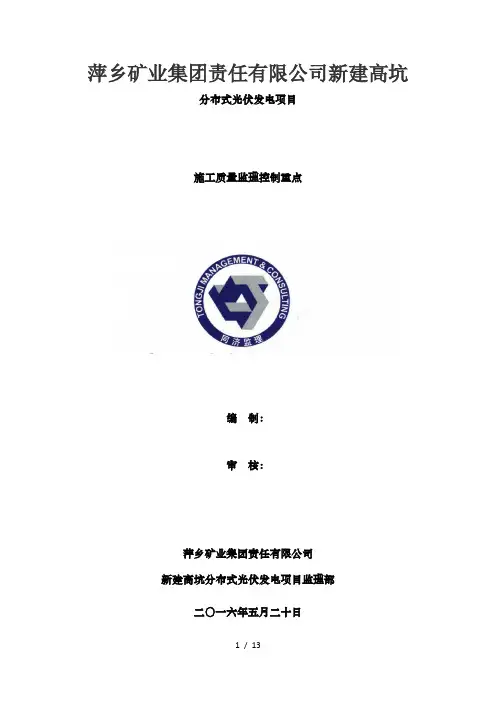

萍乡矿业集团责任有限公司新建高坑分布式光伏发电项目施工质量监理控制重点编制:审核:萍乡矿业集团责任有限公司新建高坑分布式光伏发电项目监理部二〇一六年五月二十日分布式光伏发电项目,主要包括电站场区场地平整、主干道工程;支架基础、电池组件的土建安装工程、预埋件、接地系统(埋入部分)制作、安装;逆变器、箱变器、配电室、开关站土建、电气二次系统与接地系统工程;会线、支架、组件安装;电站接地与避雷系统;给水、消防、报警系统等。
为了提高施工质量,预防施工过程中出现的各类质量通病,特整理施工过程中各道工序的质量控制重点如下:一、支架基础(基础灌注桩)、测量放线:进场前首先进行场地测量,定位各个坐标点,以方阵为单位定位场地标高,为以后减少各光伏板方阵落差打好基础;放线时做好标记,将本单位最高点与最低点的坐标定位。
质量控制重点主要是标识清晰,定位准确。
、基础开槽:开槽前首先考察施工区域的土质状况,确定好施工方案。
质量控制重点主要是孔深符合图纸要求,坑底干净无浮土、无异物。
、钢筋绑扎:按图纸技术要求进行材料下料与制作,质量控制重点主要是主筋下料尺寸与箍筋间距在公差范围内,箍筋绑扎牢固,主筋分布均匀,主筋两端平齐。
、水泥土基础浇筑施工:、在混凝土浇筑前应先进行基槽验收,轴线、基坑尺寸、基底标高,钢筋质量与定位基准线应符合设计要求,合格后方可施工。
质量控制重点主要是混凝土强度达到图纸要求,混凝土坍落度符合技术要求,孔深符合图纸要求,孔深公差±,钢筋在运输过程中无变形,基坑验槽后应立即浇筑垫层混凝土。
、一般设置两个定位基准线,一个为水平定位基准线,一个为立面垂直定位基准线,水平定位基准线保证方阵内基础上平面在同一个水平面上,垂直定位基准线保证方阵内基础桩在一条直线上,这样就保证了基础灌注桩的水平高度和桩身间距在要求的误差范围内。
相邻两个方阵落差不能过大,落差要考虑日光的最小照射倾角。
质量控制重点主要是定位线尺寸准确,方阵内定位线尺寸公差±,相邻两个方阵之间最大落差小于。

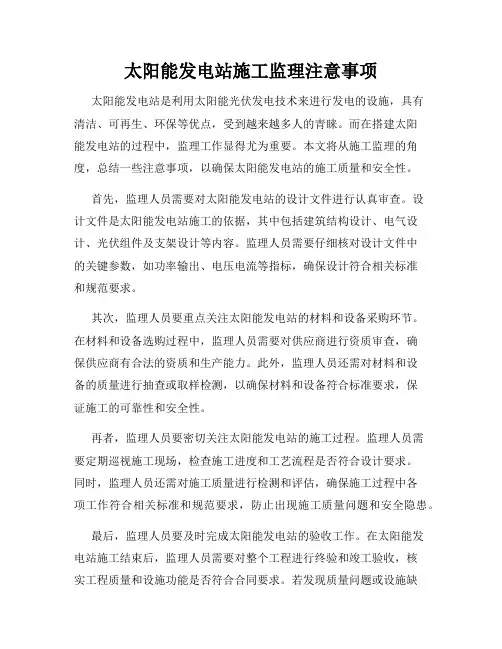

太阳能发电站施工监理注意事项太阳能发电站是利用太阳能光伏发电技术来进行发电的设施,具有清洁、可再生、环保等优点,受到越来越多人的青睐。
而在搭建太阳能发电站的过程中,监理工作显得尤为重要。
本文将从施工监理的角度,总结一些注意事项,以确保太阳能发电站的施工质量和安全性。
首先,监理人员需要对太阳能发电站的设计文件进行认真审查。
设计文件是太阳能发电站施工的依据,其中包括建筑结构设计、电气设计、光伏组件及支架设计等内容。
监理人员需要仔细核对设计文件中的关键参数,如功率输出、电压电流等指标,确保设计符合相关标准和规范要求。
其次,监理人员要重点关注太阳能发电站的材料和设备采购环节。
在材料和设备选购过程中,监理人员需要对供应商进行资质审查,确保供应商有合法的资质和生产能力。
此外,监理人员还需对材料和设备的质量进行抽查或取样检测,以确保材料和设备符合标准要求,保证施工的可靠性和安全性。
再者,监理人员要密切关注太阳能发电站的施工过程。
监理人员需要定期巡视施工现场,检查施工进度和工艺流程是否符合设计要求。
同时,监理人员还需对施工质量进行检测和评估,确保施工过程中各项工作符合相关标准和规范要求,防止出现施工质量问题和安全隐患。
最后,监理人员要及时完成太阳能发电站的验收工作。
在太阳能发电站施工结束后,监理人员需要对整个工程进行终验和竣工验收,核实工程质量和设施功能是否符合合同要求。
若发现质量问题或设施缺陷,监理人员需要提出整改意见并要求施工单位及时进行整改,直至符合规范要求为止。
综上所述,太阳能发电站的施工监理工作至关重要。
监理人员需要在设计审查、材料采购、施工管理和工程验收等各个环节密切关注,确保太阳能发电站的施工质量和安全性。
只有做好监理工作,才能确保太阳能发电站的顺利建设和正常运行,为清洁能源的发展贡献力量。
太阳能光伏发电站监理控制要点:
1施工前期
1.1监理工程师在接受业主委托后,应认真查看施工图纸及施工图审查意见书,尽快了解设计意图,详细地查阅原建筑物建筑、结构图纸,了解“太阳能光伏组件支架布置图与原建筑图是否一致,组件支架能否在原建筑结构上布置,配电房内有无空间布置直流配电柜、交流配电柜及逆变器,配电房内通风措施如何”等内容。
1.2查看设计图纸是否符合规范、强制性标准条文等要求。
如设计图纸是否考虑线路检修时隔离装置的设置、设计资料中是否提供钢结构及支架结构安全验算资料、屋顶太阳能组件防雷接地做法是否明确等。
2施工阶段
2.1监理工程师依照监理规划、监理细则,认真审核施工组织设计、系统调试方案,重点审核其选用的规范、技术标准是否满足设计要求。
有些施工单位对施工组织设计编制不够重视,将其它工程的组织设计照搬照抄,对此专业监理工程师要认真审核。
对关键控制点,要求施工单位编写专项方案,要审查施工进度计划是否满足总进度计划要求。
2.2严格检验进场材料设备质量,验收合格并履行手续后方可使用。
对进场的材料设备,必须检查出厂合格证、检测报告,技术性文件等是否齐全用效,有些材料必须试验合格后才能使用,如电线电缆、Z型钢板等。
镀锌支撑架座外观检查要无明显缺陷,钢板厚度、外观镀锌质量需符合要求。
对进场的电池组件逐个要进行检验,测量太阳能电池板在阳光下的开路电压,检查电池板输出端与标识正负是否吻合、电池板正面玻璃有无裂纹损伤、背面有无划伤毛刺等,在阳光下测量单块电池板的开路电压应不低于开路电压的4V。
对直流汇流箱、逆变器等设备,应组织业主、施工单位共同验收。
2.3监理要巡查施工单位是否按图施工,是否严格按规范、操作规程施工。
工程质量控制主要体现在以下几个方面:
2.3.1基座、支架强度
基座与建筑主体结构连接牢固,预制基座应放置平稳、整齐,不得破坏屋面的防水层,连接件与基座之间的空隙,应采用细石混凝土振捣密实。
由于太阳能组件在已建成的建筑物房顶上施工,尽管工程设计是在原建筑设计图纸基础上进行的,但进场施工后,仍发现设计图纸与现场实际结构尺寸有一定出入,部分支座不在梁的部位,化学锚栓无法植筋。
监理要求施工方对现场布置不合理的地方提出调整方案,
由设计单位根据施工房顶设计承重要求(25kg/m²)做出符合房顶要求的基础、支架的变更设计方案。
2.3.2支架
安装光伏组件或方阵的支架应按设计要求制作。
钢结构支架的安装和焊接应符合《钢结构工程施工质量验收规范》GB50205的要求。
支架应按设计位置要求安装在主体结构上,并与主体结构可靠固定。
钢结构支架焊接完毕,应进行防腐处理。
钢结构支架应与建筑物接地系统可靠连接。
钢结构支座材料进场后,监理验收发现:少量热镀锌角钢∠70×45×5.0(Q235)、∠50×50×5.0(Q235)等材料制作的主支撑及后支撑外形尺寸与设计图纸不符、部分镀锌材料外观质量不符合要求等问题。
监理要求该批材料退场。
在化学锚栓植筋过程中,由于原砼梁内部钢筋较密,植筋钻孔深度不够、植筋偏位现象较多,监理及时将现场施工情况汇报设计单位,设计单位出具了支座加固变更方案,经现场化学锚栓拉拔试验检测,符合设计参数要求。
2.3.3光伏组件
光伏组件的结构强度应满足设计强度要求。
光伏组件上应标注带电警示标识。
光伏组件应按设计间距排列整齐并可靠
固定在支架或连接件上。
光伏组件之间的连接件应便于拆卸和更换。
根据设计图纸要求,边压块与Z型钢横梁连接用M6×35螺栓+平垫6+弹垫6+六角螺母M6(不锈钢)固定,施工方擅自用M6强自攻螺钉连接,经监理现场检查,连接固定后强度及可靠性不符合要求,施工方对该连接方式全部整改并按图施工,保证了施工质量。
2.3.4电气系统
电气装置安装应符合《建筑电气工程施工质量验收规范》
GB50303的相关要求。
电缆线路施工应符合《电气装置安装工程电缆线路施工及验收规范》GB50168的相关要求。
电气系统接地应符合《电气装置安装工程接地装置施工及验收规范》GB50169的相关要求。
光伏系统直流侧施工时,应标识正、负极性,并宜分别布线。
由于本工程单体建筑较多,电缆走向复杂,原室内配电间未考虑太阳能光伏发电所需的直流汇流箱、逆变器、交流配电柜等设备的具体位置,监理要求施工单位在施工前根据现场情况、国标图集、规范等,绘制电缆走向、配电房室内布置图等,经设计单位书面确认后作为施工依据。
2.4认真做好旁站监理工作。
为保证工程施工、调试、运行质量和效果,监理要高度重视旁站工作。
主要旁站部位有:化学锚栓植筋、线路绝缘电阻测试、防雷接地电阻测试、太阳能光伏组件电性能测试、系统调试等。
3系统调试
工程验收前应按照《光伏系统并网技术要求》GB/T19939的要求对光伏系统进行调试。
光伏系统的调试应按单体调试、分系统调试和整套光伏系统启动调试三个步骤进行。
3.1单体调试
3.1.1检查柜内及柜与柜之间的连拼线、校核相应柜内线、测试绝缘电阻值。
3.1.2空载操作。
按各产品技术要求进行,主回路不通电,仅将控制回路接上,检查各控制电路是否正常,空操作各电源开关,检查是否有损坏情况。
3.1.3输出断开,每台设备输入加电,检查内部工作情况是否正常,输出参数是否正常。
3.2分系统调试
主要指单套逆变器、直流防雷汇流箱、直流开关柜到电网接入的分系统调试。
3.2.1空载调试。
出线开关均断开,进线开关送临时电,按设计图要求进行调试,分步上电。
按汇流箱、直流开关柜、逆变器顺序逐级试验检查,上级设备正常才能进行下级设备的调试。
3.2.2联动调试。
整个子系统加电,检查各设备接口处的性能是否满足技术要求,如不满足,应立即停机检查,故障排除后才能进入下一环节。
通电要求,现场设备调试时,必须采用临时电源。
模拟试验,根据设计相关要求,分别模拟设备各种保护动作,检查保护动作是否正常。
3.2.3全部调试工作结束之后,拆除临时电源,将被拆除的电源线复位。
3.3整套光伏系统启动调试
整套光伏系统启动调试主要指太阳能电站逆变电源部分的调试。
在各设备的单体调试报告批准后,整体调试方可进行。
其主要内容是:建立在各子系统调试都通过的基础上,对逆变系统与太阳能阵列、逆变系统与低压配电的接口进行调试。
4工程运行移交及注意事项
在工程正式移交使用单位并投入运行前,监理应督促
施工单位做好以下几方面工作:
4.1工程移交前需做好信息提示系统及显示屏安装调试。
4.2在交流控制柜内需装防逆流装置,否则不允许并网
发电。
4.3安全防护措施、铭牌标识等应完善到位。
例:屋面
光伏阵列临边未设置防护栏杆和防止锚固失效的防坠落措施,光伏阵列外围需设置带电警示牌等。
4.4太阳能并网发电需有供电局同意并网发电的书面手续。
4.5室外配电箱防水措施需到位,应做IP55防水等级。
4.6在项目验收合格后,需向使用单位做好技术交底工作。
4.7编制操作使用手册。
4.8编制详细操作培训计划,对使用单位操作人员进行
技术培训。
太阳能光伏发电操作人员需考核持证上岗。
