变电站继保试验操作流程模板

继电保护检验操作规程继电保护是指研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害，所以沿称继电保护；电力系统继电保护的基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或者给出信号由值班人员消除异常工况的根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

继电保护装置，是实现继电保护功能的设备，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它主要包含着下列主要的环节：①信号的采集，即测量环节；②信号的分析和处理环节；③判断环节；④作用信号的输出环节。

在电力系统中，如果一次系统没有故障，而保护发生了误动，那么将影响对用户的可靠供电，若重负荷线路发生误动跳闸，还有可能引起系统振荡事故，破坏系统的安全稳定运行；如果一次系统发生了短路故障，但保护拒动，将扩大事故范围，甚至损坏电力设备。

为了使保护真正起到对电力系统的保护与控制作用，必须使保护整体处于良好的运行状态，使得各相关元件及设备特性优良、回路接线正确、定值及动作特性正确。

所以必须加强对保护的检验质量。

一、继电保护校验操作规程：（1）做继电保试验需两人操作，一人监护，一人操作；（2）在做试验前先检查试验仪器的完好性，中压柜断路器必须在试验位置；（3）记录综保装置内设定参数，如是新装置应按要求设定参数并记录好；（4）在综保装置内将需做试验的项目投入，其它项目退出；（5）检查接线是否正确；（6）经检查确认无误则可做试验，试验步骤如下：a、在试验仪器上先输入一个小定值与综保装置显示是否一致，偏差应小于±5%；b、确认无疑问后则在试验仪器上输入与综保装置所需做试验项目的相应定值做试验；c、在规定时间内试验不成功，应尽快退出试验操作界面，待查明原因后再做试验；d、试验成功后应尽快退出试验操作界面，以免损坏试验仪器；（7）试验结束后要把所有综保装置数据恢复原设定值，接线恢复原状，不得随意更改。

电力系统继电保护装置试验规程继电保护装置是电力系统中重要的安全保护设备，其作用是在电力系统出现故障时，快速、精确地切除故障点，保护电力设备不受进一步的损坏。

为了确保继电保护装置的可靠性和有效性，需要进行试验和检验。

本文将介绍电力系统继电保护装置试验规程，以保证电力系统的安全运行。

一、试验准备1. 试验前检查：在进行继电保护装置试验前，需要对相关设备进行检查，确保其正常工作状态。

检查内容包括电缆、接线端子、电源、线路负载等。

2. 计划和资源准备：制定试验计划，并安排好所需资源，包括人员、设备和试验场地等。

3. 相关文件准备：准备好继电保护装置的试验规程、技术规范、试验报告模板以及试验所需的标准设备。

二、试验内容1. 功能试验：对继电保护装置的各项功能进行试验，包括过电流保护、距离保护、差动保护等。

试验过程中需根据试验规程设置合适的故障条件，并确保装置能够正确地切除故障点。

2. 精度试验：对继电保护装置的动作时间、动作电流等参数进行试验，以验证其精度和可靠性。

试验过程中需要精确测量试验结果，并与装置的额定参数进行比较。

3. 抗干扰试验：通过模拟各种干扰信号，测试继电保护装置的抗干扰能力。

试验过程中需模拟高频干扰、电磁干扰等情况，并检验装置是否能正确判别故障信号。

4. 保护装置组合试验：对电力系统中的继电保护装置进行组合试验，验证各个装置之间的配合和协调性。

试验过程中需模拟多种故障情况，并观察各个保护装置的动作情况。

5. 可靠性试验：通过长时间运行试验，验证继电保护装置的可靠性和稳定性。

试验过程中需要定期检查装置的性能，并记录其运行情况。

6. 安全性试验：对继电保护装置的安全功能进行试验，包括过载保护、短路保护等。

试验过程中需模拟各种故障情况，并观察装置是否能够及时切除故障。

三、试验操作1. 操作流程：按照试验计划和试验规程，进行试验操作。

操作时需严格按照操作步骤进行，避免操作失误。

2. 数据记录：在试验过程中，需要及时记录试验数据，包括试验参数、试验结果等。

继电保护整组试验作业流程标准１适用范围本作业流程标准适用于６KV变电所继电保护整组试验作业。

6KV变电所继电保护整组试验作业由维护本装置的维护班完成。

本公司作业人员应按照作业流程标准进行6ＫV变电所继电保护整组试验作业。

2风险评估(包括办理票证、现场交底、安全预防措施等工作）2.１6KV变电所继电保护整组试验作业前应按规定办理相关票证、进行高压保护试验JＨA分析（即危害分析单,对工作危害的可能性、严重性、风险度进行分析），由作业负责人指定作业HSE监护人。

2．2 作业班班长或班组安全员应到现场监督落实作业票上所列安全措施并确认完备可靠。

2.3 作业人员必须穿戴好工作服、安全帽、劳保鞋等劳动保护用品。

２.4 作业用临时电源的取用应规范、安全。

２.5 作业前应按《工具登记表》登记作业工具及试验用仪表仪器,作业完成后按表检查有无遗漏的工具仪器。

2.6 试验作业开始前,应由作业负责人对全体作业人员宣讲工作任务、人员分布、作业区域、带电设备、ＨSE注意事项及质量要求。

3、隔离措施:(包括设置警示牌、做警戒线等）３.1 作业段与其它变电所或备用电源的联络线，其对侧断开点已完全断开并挂有“禁止合闸，有人工作”警示牌,经测试无电压。

3．2 如果是分段停电试验，母联必须有效断开,并在刀闸操作把手上悬挂“禁止合闸,有人工作”警示牌;如果是小车，则小车应摇至试验位置。

3.3 作业段与有电段之间应有明显的隔离栅栏并在有电盘柜上拉设警戒线。

3．4 检修作业段应可靠装设接地线。

4、现场规格化４．1 作业开始前应先在作业区内设好作业区、工具摆放区、设备摆放区,并用醒目标牌标示各区域。

4．2 试验设备布局、接线应符合规范。

4.3 作业中对拆下的设备部件应摆放整齐。

４.4 作业结束后应将作业现场清理完好。

5、工具材料：继保之星、线盘、万用表、定值本、记录本、个人工具、联接线。

6、检修步骤：（要求详细过程）6．1试验接线将继保之星Ｕa Uｂ UｃＵn电压输出端子分别接在PT柜A６30 B63０ C630 N630上、将继保之星ＩＡ、IＢ、IC、ＩN 电流输出端子分别接在进线柜的Ａ42１ B４２１Ｃ421 N421上、a b c n A Ｂ C N为开关量接点，做每项试验时接线略有不同，绝缘监视还应加一组电压加在开口三角L６30 Ｎ63０。

电气试验操作规程35k V系统继电保护传动作业指导书临沂华盛江泉电力有限公司2017年4月35kV 系统继电保护调试交接试验作业指导书试验细则操作程序编写人审核人批准人批准日期 2017年 4月 18日35kV变电站系统继电保护传动试验细则1目的用于检测35kV级和10（6）kV级微机综合继电保护装置工作是否正常。

2 范围用于保护35kV系统及与之相关的6或10kV进线的综合保护继电器（线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护）。

3 责任和权限3.1 负责传动的人员应了解调试项目、调试方法，认真做好调试记录，并应及时解决调试中出现的问题，定期维护仪器设备，对调试结果的真实性、正确性和有效性负责。

3.2 试验管理员负责出具调试报告，参与各调试项目的试验人员应对调试数据（动作值和时间）与定值单进行核准，由试验主管和负责人批准签发调试报告。

4依据标准GB50150—2006《电气装置安装工程电气设备交接试验标准》华北电网集团有限公司2008年《电力设备交接和预防性试验规程》Q/TGS 1016-2007天津市电力公司企业标准2007年《电力设备交接和预防性试验规程》5试验项目5.1 35kV进线开关柜（GIS）二次回路检查；5.2 35kV变压器馈线柜（GIS）二次回路检查；5.3主变压器保护屏CT二次回路检查；5.4线路保护屏CT二次回路检查；5.5 CT一二次回路绝缘电阻；5.6 CT二次回路直流电阻；5.7差动及过流（后备）保护CT变比、极性；5.8定值核对、装置刻度检查（从试验仪器向保护装置二次回路输入电流，检查装置的电流值是否能与CT变比对应）；5.9大电流传动（用大电流试验仪器向差动CT一次回路输入电流，检查装置的电流值是否能与输入的电流值对应）；5.1035kV GIS 进线保护过流保护调试（瞬时投入）；5.1135kV GIS 进线保护速断保护调试；5.1235kV GIS 进线保护零序过流保护调试；5.1335kV变压器保护差动保护I、II（高压侧及低压侧比率差动传动）；5.1435kV变压器保护差动保护I、II（高压侧及低压侧差动速断传动）；5.1535kV变压器保护高后备保护（过流传动）；5.1635kV变压器保护高后备保护（过负荷传动）；5.1735kV变压器保护高后备保护（复合电压闭锁过流保护传动）；5.1835kV变压器保护过负荷保护；5.1935kV变压器有载调压保护；5.2035kV变压器保护非电量保护（主变重瓦斯保护传动）；5.2135kV变压器保护非电量保护（压力释放保护传动）；5.2235kV变压器保护非电量保护（调压重瓦斯保护传动）；5.2335kV变压器保护非电量保护（本体轻瓦斯保护传动）；5.2435kV变压器保护非电量保护（调压压力释放保护）；5.2535kV变压器保护非电量保护（温度高保护）；5.26主变压器低压侧（10kV）进线柜保护差速断保护传动；5.27主变压器低压侧（10kV）进线柜保护差过流保护传动；5.28主变压器低压侧（10kV）进线柜保护定时限过流保护传动；5.29主变压器低压侧（10kV）进线柜保护过负荷保护传动；5.30主变压器低压侧（10kV）进线柜保护零序过流保护传动；5.31备自投保护功能检测（主变高压侧、低压侧）；5.32接地变过流保护功能测试；5.33接地变速断保护功能测试；5.34接地变零序保护功能测试；5.35接地变绕组直流电阻测量；5.36变电站接地电阻测试；5.37相量分析。

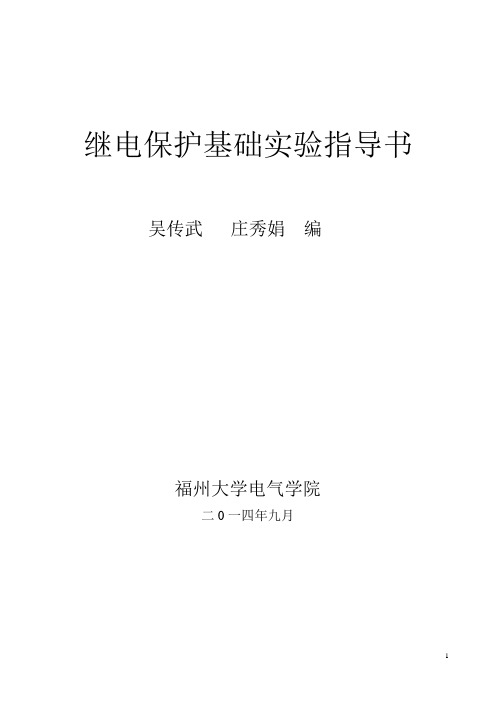

继电保护基础实验指导书吴传武庄秀娟编福州大学电气学院二0一四年九月前言电力系统继电保护是本专业的主要课程，是一门理论性和实践性都很强的专业课，要求学生通过本课程的学习，掌握电力系统继电保护的基本原理、基本概念、考虑和解决问题的基本方法以及基本的实验技能，为学生毕业后从事本专业范围内的各项工作奠定专业基础。

因此，实验是教学的主要环节之一，通过实验，掌握各种主要保护继电器的构造、特性及一般调试方法，巩固和丰富所学到的理论知识、培养操作技能，并可从中发现和探讨新的问题。

为保护实验的顺利进行，提高实验质量，以达到预期的效果，实验应按以下要求进行：1.实验前应对实验内容认真预习，弄清所需仪器设备规范、性能及使用方法，并写好预习报告。

预习报告内容应包括：实验目的；简明的实验步骤；实验接线图及实验数据记录表格。

实验前将预习报告交指导教师签阅后方可参加实验。

否则，不得参加实验。

2.按实验接线图接线。

接线要整齐、清晰。

线路接好后须经指导教师检查、方可接通电源进行实验。

3.按实验步骤进行实验。

每做完一项实验，应将数据交指导教师检查后，方能拆线，再进行下一个实验。

注意：改变实验接线前应先拉开电源。

4.实验中如遇异常事故，应首先切断电源，请指导教师一起查明原因后方可再进行实验。

事故损坏的仪器设备，按学校规定处理。

5.实验完毕，应将全部数据交指导教师审阅后再拆除实验线路，整理好实验所用的仪器设备及导线。

6.实验报告按规定内容书写，按时交指导教师批阅。

实验一、DL-10系列电流继电器、DJ-100系列电压继电器的特性实验一、实验目的：1．了解电磁型电流继电器和电压继电器的构造及动作原理。

2．测量继电器的各项电气参数及进行各部件调整以达到掌握电流、电压继电器的基本检验及调试方法。

3．加深对过量继电器和欠量继电器的动作、返回的意义的理解。

二．用途与构造原理DL-10系列电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。

一、编制目的及适用范围为了确保继电保护装置调试试验的顺利进行，保证试验工作的安全、优质、高效，特编制本施工方案。

本作业指导书仅110kV***变电站配电设备继电保护及安全自动装置的调试工作及相关二次回路的整组传动工作。

二、执行的质量标准《继电保护及安全自动装置技术规程》《继电保护及安全自动装置检验规程》《国家电网公司十八项电网重大反事故措施》五、作业条件5.1、现场各地施工电源完好，交直流电源质量稳定。

5.2、检查所有试验仪器是否正常、合格。

5.3、试验人员身体健康，具备必要的试验相关专业知识，熟悉作业安全工作规程，并经考试合格。

5.4、试验所需的资料如：试验规程、相关图纸及装置的出厂资料。

六、施工工艺为完成110kV***变电站配电设备继电保护试验工作的顺利进行，我单位组织了多名具有丰富调试经验和较高专业理论水平的专业调试人员负责本工程调试任务。

本调试工作除了执行国家有关调试规程规范及交接验收规范的规定外，并根据工程的设计要求、设备特点编写方案。

本工程所有调试项目试验数据应符合国家有关规范、规程的规定，制造商技术说明书的要求。

对试验中发现的有争议的问题，与制造商技术人员协商解决，做好书面记录。

保护装置调试工艺流程：试验仪器准备➡配电设备停电、验电、放电➡保护装置定值记录➡二次回路检查➡整组传动试验➡试验结果记录6．1 微机保护调试6.1.1、外观及接线检查：6.1.1.1、检查各元件是否有松动，有无机械损伤，连线是否完好。

6.1.1.2、检查配线有无断线、接不牢或碰线。

6.1.1.3、检查各装置电气参数是否与现场一致。

6.1.2、通电检验：6.1.2.1、通电后，全面自检，查看各指示灯应正确，液晶显示屏完好。

6.1.2.2、检验按键及查看各功能菜单。

6.1.3、软件版本与程序校验码的核查6.1.4、定值整定：检验定值的修改、固化功能；定值区拨轮开关检验。

6.1.5、开关量输入检验依次进行开关量的输入和断开，同时监视液晶屏变位情况，测量相应端子的导通与断开。

继电保护测试系统是完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。

主要技术指标1.2.1 交流电流源●输出最大电流：6×30A/相●三相并联：180A（六相有共享中性点）●最大输出功率：350VA/相，六相并联≥ 1200VA●各相输出电流幅度、频率和相位可以独立调节●输出精度：0.1%●连续输出时间：在 0 ～ 10A 范围内，能连续输出在 10A ～ 20A 范围内，连续输出时间≥ 30秒在＞ 20A 范围内，连续输出时间≥ 10秒1.2.2 交流电压源●输出最大电压：6×120V/相●电压输出最大功率：60VA/相●六相有共享中性点的电压源●各相输出幅度、频率、相位可以独立调节●输出精度：0.1%1.2.3 直流电流源●输出电流：-5 ～ +5A●精度：0.1%●最大输出功率：100VA1.2.4 直流电压源●输出电压：-150V ～ +150V●精度：0.1%●最大输出功率：100VA1.2.5 交流电压、电流源相位●相位范围：0°～ 360°●相位精度：±0.1°1.2.6 交流电压、电流源频率●频率范围：1 ～ 2000Hz●频率精度：在50 Hz时，绝对偏差≤ 0.001Hz●能扩展输出2 ～ 40次任意幅值的谐波1.2.7 同步性电压电流同步性≤ 10μS1.2.8 开入量●16路独立开关接点输入●兼容空接点与15V～250V有源接点，能够自动识别有源接点的极性●计时精度：在小于1S时≤ 1mS1.2.9 开出量●8对可编程开关空接点输出●接点容量：250VDC，0.5A；350VAC，0.5A1.2.10 供电电源●交流输入电压额定值：220V －20% ～ +15%；基准值：220V ± 2%●交流供电频率：额定值：50Hz －4% ～ +2%；基准值：50Hz ± 1%●输入功率：1000VA；短时间（≥10S）≤2000VA仪器的操作使用1.5.1 开机步骤1．将测试仪电源线插入AC220电源插座上。

继电保护整定试验记录一、试验背景继电保护是电力系统中的重要部分，用于保护电力设备和人员的安全。

为了确保继电保护的正确运行，需要对继电保护的整定进行定期的试验和校验。

本次试验旨在验证继电保护的整定是否符合要求，并进行必要的调整。

二、试验目的1.验证继电保护的整定参数与电力系统的特性是否匹配。

2.检测继电保护的整定是否能够及时准确地识别并切除故障。

三、试验准备1.确定试验对象：选择电力系统中的一个关键装置作为试验对象，如变电站、发电机等。

2.准备试验设备：包括发电机、开关、负载电阻、电流互感器、电压互感器等。

3.准备试验方案：根据试验对象的特点和设计要求，确定试验方法和步骤。

4.确认安全措施：对试验过程中可能发生的安全风险进行评估，制定相应的安全措施。

四、试验步骤1.检查试验设备和仪器的运行状态，确保正常。

2.对试验对象的继电保护进行室内试验，包括对继电保护的各个功能进行测试和调整。

3.对试验对象的继电保护进行室外试验，包括对继电保护的整定参数进行调整和优化。

4.对试验对象的继电保护进行正常工况试验，模拟真实的电力系统运行情况，测试继电保护的响应时间和准确性。

5.对试验结果进行记录和分析，根据试验数据和实际情况，确定继电保护的整定是否需要调整。

五、试验结果1.继电保护的整定参数符合设计要求，并能够准确地切除故障。

2.继电保护对不同类型的故障能够做出及时响应，并确保电力设备和人员的安全。

3.继电保护的参数最优化，能够在最短的时间内切除故障，减少对电力系统的影响。

六、试验结论本次继电保护整定试验结果良好，继电保护的整定参数符合设计要求，并能够有效保护电力设备和人员的安全。

根据试验结果，建议对继电保护的整定参数进行定期的校验和调整，以确保其始终处于最佳工作状态。

七、存在问题和改进措施根据试验过程中的记录和分析，发现以下问题：1.继电保护的响应时间稍长，可能对电力系统产生一定的影响。

2.继电保护的灵敏度需要进一步优化，以提高对故障的识别能力。
