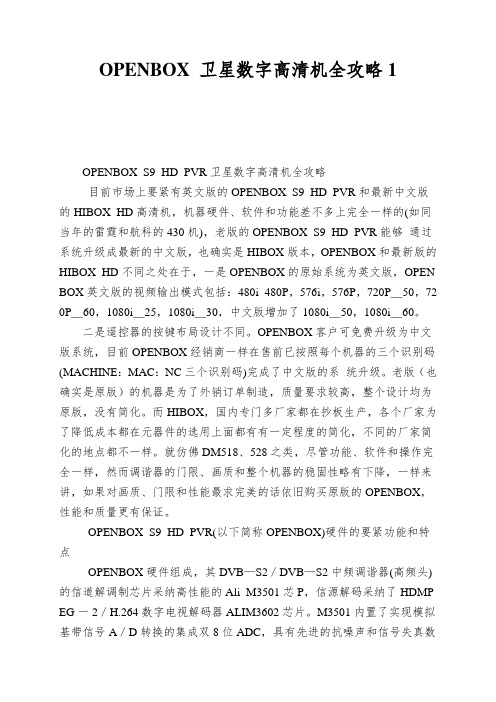

OPENBOX 卫星数字高清机全攻略1OPENBOX S9 HD PVR卫星数字高清机全攻略目前市场上要紧有英文版的OPENBOX S9 HD PVR和最新中文版的HIBOX HD高清机，机器硬件、软件和功能差不多上完全一样的(如同当年的雷霆和航科的430机)，老版的OPENBOX S9 HD PVR能够通过系统升级成最新的中文版，也确实是HIBOX版本，OPENBOX和最新版的HIBOX HD不同之处在于，一是OPENBOX的原始系统为英文版，OPEN BOX英文版的视频输出模式包括：480i 480P，576i，576P，720P＿50，72 0P＿60，1080i＿25，1080i＿30，中文版增加了1080i＿50，1080i＿60。
二是遥控器的按键布局设计不同。
OPENBOX客户可免费升级为中文版系统，目前OPENBOX经销商一样在售前已按照每个机器的三个识别码(MACHINE：MAC：NC三个识别码)完成了中文版的系统升级。
老版（也确实是原版）的机器是为了外销订单制造，质量要求较高，整个设计均为原版，没有简化。
而HIBOX，国内专门多厂家都在抄板生产，各个厂家为了降低成本都在元器件的选用上面都有有一定程度的简化，不同的厂家简化的地点都不一样。
就仿佛DM518、528之类，尽管功能、软件和操作完全一样，然而调谐器的门限、画质和整个机器的稳固性略有下降，一样来讲，如果对画质、门限和性能最求完美的话依旧购买原版的OPENBOX，性能和质量更有保证。
OPENBOX S9 HD PVR(以下简称OPENBOX)硬件的要紧功能和特点OPENBOX硬件组成，其DVB—S2／DVB—S2中频调谐器(高频头)的信道解调制芯片采纳高性能的Ali M3501芯P，信源解码采纳了HDMP EG一2／H.264数字电视解码器ALIM3602芯片。
M3501内置了实现模拟基带信号A／D转换的集成双8位ADC，具有先进的抗噪声和信号失真数字信号技术；拥有DVB—S的QPSK和DVB—S2的QPSK／8PSK／H8PS K／16APSK解调器，集成了功能强大的LDPC和BCH解码器，有效保证了柔弱信号条件下仍具有专门好的接收性能。

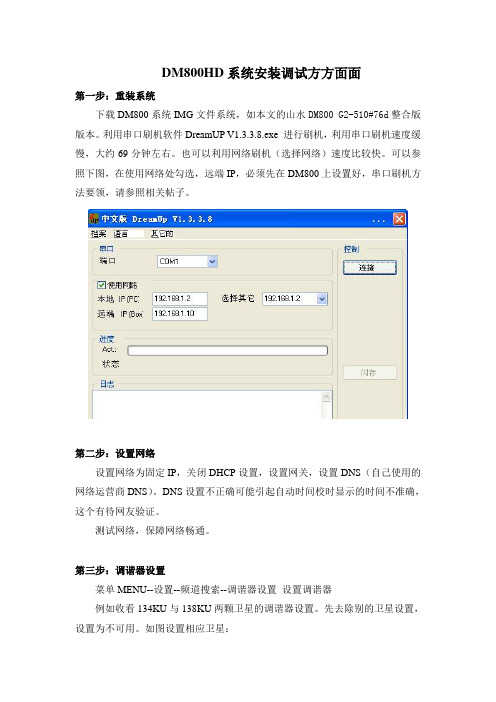

DM800HD系统安装调试方方面面第一步：重装系统下载DM800系统IMG文件系统，如本文的山水DM800 G2-510#76d整合版版本。
利用串口刷机软件DreamUP V1.3.3.8.exe 进行刷机，利用串口刷机速度缓慢，大约69分钟左右。
也可以利用网络刷机（选择网络）速度比较快。
可以参照下图，在使用网络处勾选，远端IP，必须先在DM800上设置好，串口刷机方法要领，请参照相关帖子。
第二步：设置网络设置网络为固定IP，关闭DHCP设置，设置网关，设置DNS（自己使用的网络运营商DNS）。
DNS设置不正确可能引起自动时间校时显示的时间不准确，这个有待网友验证。
测试网络，保障网络畅通。
第三步：调谐器设置菜单MENU--设置--频道搜索--调谐器设置设置调谐器例如收看134KU与138KU两颗卫星的调谐器设置。
先去除别的卫星设置，设置为不可用。
如图设置相应卫星：提示删除无用的节目参数------选择所有都删除（依个人爱好操作）第四步：删除所有预置频道列表（依个人爱好操作）删除所有预置频道列表，使预置的频道为空，方便应用自己修改后的频道列表。
在频道选择-选择卫星-MENU--删除相应卫星点击OK键处上箭头键--------频道选择-----绿键(卫星)----134.0E 频道---MENU键---移除选定的卫星反复操作，直到所有频道全无。
第五步：上传台标文件利用DreamBoxEdit 4.0.1 正式中文版编辑并上传节目参数。
DM800台标设置与DM500设置不同，请参照网友写的DM800中文台标上传设置要点：许多用户用DreamBoxEdit-3.0/4.0修改DM800中文台标上传失败，原因是设置问题。
请参考下图设置.然后需要保存配置，再按下图设置保持开关打开，就是keep的选项当然可以统一设置，方法是在左侧栏里选中所有节目，点击右键，选择设置保持标志为开。
先打好勾后，再编辑自定义节目栏，即把节目标拉到自定义一栏并做增减调整。

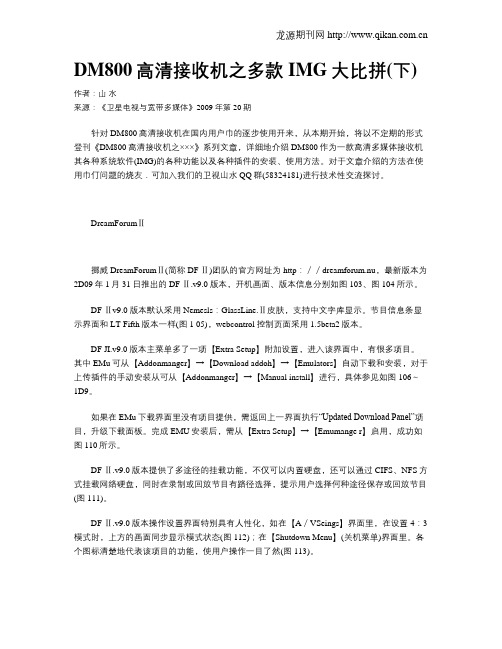

DM800高清接收机之多款IMG大比拼(下)作者：山水来源：《卫星电视与宽带多媒体》2009年第20期针对DM800高清接收机在国内用户巾的逐步使用开来，从本期开始，将以不定期的形式登刊《DM800高清接收机之×××》系列文章，详细地介绍DM800作为一款高清多媒体接收机其各种系统软件(IMG)的各种功能以及各种插件的安装、使用方法。
对于文章介绍的方法在使用巾仃问题的烧友．可加入我们的卫视山水QQ群(58324181)进行技术性交流探讨。
DreamForumⅡ挪威DreamForumⅡ(简称DF Ⅱ)团队的官方网址为http：／／dreamforum.nu，最新版本为2D09年1月31日推出的DF Ⅱ.v9.0版本，开机画面、版本信息分别如图103、图104所示。
DF Ⅱv9.0版本默认采用Nemesls：GlassLine.Ⅱ皮肤，支持中文字库显示。
节目信息条显示界面和LT Fifth版本一样(图1 05)，webcontrol控制页面采用1.5beta2版本。
DF JI.v9.0版本主菜单多了一项【Extra Setup】附加设置，进入该界面中，有很多项目。
其中EMu可从【Addonmanger】→【Download addoh】→【Emulators】自动下载和安装，对于上传插件的手动安装从可从【Addonmanger】→【Manual install】进行，具体参见如图106～1D9。
如果在EMu下载界面里没有项目提供，需返回上一界面执行“Updated Download Panel”项目，升级下载面板。
完成EMU安装后，需从【Extra Setup】→【Emumange r】启用，成功如图110所示。
DF Ⅱ.v9.0版本提供了多途径的挂载功能，不仅可以内置硬盘，还可以通过CIFS、NFS方式挂载网络硬盘，同时在录制或回放节目有路径选择，提示用户选择何种途径保存或回放节目(图111)。
ＤＭ８００高清接收机之多款ＩＭＧ大比拼（中）作者：山水来源：《卫星电视与宽带多媒体》2009年第19期Nabilo Black Hole美国Nabilo Black Hole团队的官方网址为，最近版本为2009年3月16日推出的NabiloBlackHole_DM800_09_linux-sat_mod_20090316(简称Nabilo v0.9 linux)版本，开机画面、版本信息分别如图55、图56所示。
Nabilo v0.9 linux版本默认采用Matrix10皮肤，在节目播放状态下，按两次OK键，节目信息条可显示多种信息，右边的时钟图标很具个性(图57、图58)。
Nabilo v0.9 lirlux解决了之先Nabilo v0.9版本不能进入WebCont roI控制页面的问题，WebControl控制页面采用1.5beta3版本(图59)，比Gemini2-410采用的1.5beta2版本增加了录制快捷键。
按绿色键，出现[Nabilosat Green Panel]绿色面板(图60)，再按黄色键进入[Nabilosat E2 Addons Manager]添加管理器界面(图61)，有自动下载安装、手动上传安装Nab和[pk文件几种方式。
如从[Addons Download Manager]→(Nabilosat E2 Image Cams)，可下载和安装各种EMU(图62、图63)。
启用EMU时，需退回到节目播放状态中，按蓝色键调出[Nabilosat Blue Panel]蓝色面板(图64)，按左右键选择CCcam，再按OK键启动即可。
Nabilosat版本的关机界面有六个选项(图65)，其中的[Restart](重启)和[Hard Reset](硬件重置)在DM800机器操作上效果是一样的。
在Nabilosat蓝色面板里，有一项独特的信息显示功能，只要按黄色键就能进入(图66)。
用高清播放机、DM800HD搭建家庭影音中心重要声明：此文并非讲述家庭影音室的建设，也并非有意展示家用电器设备，因为这些设备已经是三年前的东西了。
旨在说明DM800HD在家庭影音系统中的角色，以指导用家更好地发挥其作用。
网上发现一些使用DM800HD的朋友常有这样的问题，如何拷贝DM800中的录像文件，如何让DM800播放电脑中下载的电影，为什么DM800不能播放DTS音轨的电影，DM800有好些文件播放不了，DM800如何共享文件等等。
其实DM800HD原本只是一台普通的高清卫星电视接收机，它不是万能机，有些功能需要借助其他设备来实现。
本文就是想告诉大家，通过硬件连接一些必要的设备，DM800的某些功能就可能体现得更实用、更快捷、更方便、更有效。
一、有效的设备连接家有音响的朋友可能发愁，客厅空间不是很大，电视和多声道音响不太好放置在一起。
此时你可以试试电视机放置在你家客厅16：9空间的16一边，音响则以9边为中心放置，一则可以避免产生重器堆砌的感觉，还有利电视在最佳视距内、音响有必要的纵深，以防回响和驻波。
以下设备正是按此放置的这个距离必须要一根8-10M的HDMI连接线，并需要同样长度的网线、光纤或同轴音频线。
落座长沙发，适合观看50吋左右的平板电视，落座单人或短沙发，适合欣赏音乐。
用到的其他硬件网线连接时电脑当然不要放太远当然也可将显示器移到茶几，或通过无线键鼠在大屏幕上画中画显示。
电源插座使用也应该有些讲究使用DM800并连接eSATA硬盘盒时，开机顺序应该为按1、2、3开关，需要开启DM800底座风扇时再按开关5；关机则应按相反顺序进行。
以上硬件连接后，一是方便各个外置硬盘的使用，二是方便硬盘盒与电脑、高清机的连接；三是方便对功放、DVD、高清机和电脑的操作。
可选的设备：DVD播放机、F304高清电视接收机以及电视机下方、旁边的第二套功放和一对主箱(早年购买，播放一般电视节目时使用。
F304已经通过8M长的光纤连接到马兰士功放，多声道节目时使用)二、简单的本地操作1、免FTP传输直接编辑DM800外置硬盘的文件如果你要剪辑或整合DM800所使用的外置硬盘里的电影或录像，不用FTP把文件拷贝到电脑里，你只需先将DM800断电关机，再将上图里那根白色的USB连线（长度2M）的另一端插到电脑。

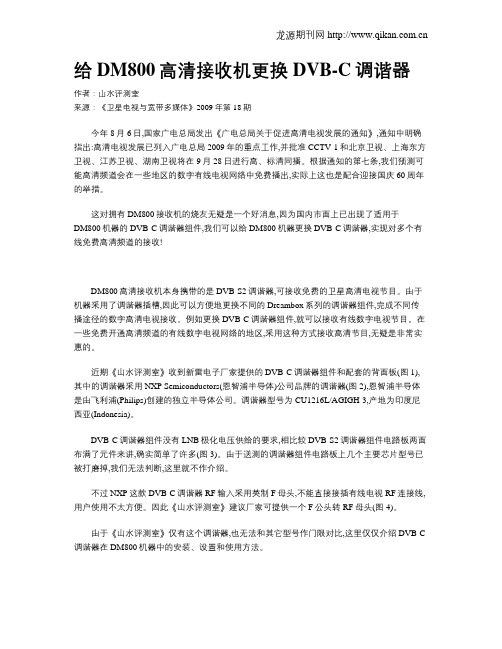

给DM800高清接收机更换DVB-C调谐器作者：山水评测室来源：《卫星电视与宽带多媒体》2009年第18期今年8月6日,国家广电总局发出《广电总局关于促进高清电视发展的通知》,通知中明确指出:高清电视发展已列入广电总局2009年的重点工作,并批准CCTV-1和北京卫视、上海东方卫视、江苏卫视、湖南卫视将在9月28日进行高、标清同播。
根据通知的第七条,我们预测可能高清频道会在一些地区的数字有线电视网络中免费播出,实际上这也是配合迎接国庆60周年的举措。
这对拥有DM800接收机的烧友无疑是一个好消息,因为国内市面上已出现了适用于DM800机器的DVB-C调谐器组件,我们可以给DM800机器更换DVB-C调谐器,实现对多个有线免费高清频道的接收!DM800高清接收机本身携带的是DVB-S2调谐器,可接收免费的卫星高清电视节目。
由于机器采用了调谐器插槽,因此可以方便地更换不同的Dreambox系列的调谐器组件,完成不同传播途径的数字高清电视接收。
例如更换DVB-C调谐器组件,就可以接收有线数字电视节目。
在一些免费开通高清频道的有线数字电视网络的地区,采用这种方式接收高清节目,无疑是非常实惠的。
近期《山水评测室》收到新雷电子厂家提供的DVB-C调谐器组件和配套的背面板(图1),其中的调谐器采用NXP Semiconductors(恩智浦半导体)公司品牌的调谐器(图2),恩智浦半导体是由飞利浦(Philips)创建的独立半导体公司。
调谐器型号为CU1216L/AGIGH-3,产地为印度尼西亚(Indonesia)。
DVB-C调谐器组件没有LNB极化电压供给的要求,相比较DVB-S2调谐器组件电路板两面布满了元件来讲,确实简单了许多(图3)。
由于送测的调谐器组件电路板上几个主要芯片型号已被打磨掉,我们无法判断,这里就不作介绍。
不过NXP这款DVB-C调谐器RF输入采用英制F母头,不能直接接插有线电视RF连接线,用户使用不太方便。
|j针对DM800高清接收机在国内用户中的逐步使用开来，从本期开始，将以不定期的形式刊登《DM800高清接收机之×××》系列文章，详细地介绍D M800作为一款高清多媒体接收机其各种系统软件（IMG ）的各种功能以及各种插件的安装、使用方法。
对于文章介绍的方法在使用中有问题的烧友，可加入我们的卫视山水QQ 群（58324181）进行技术性交流探讨。
42http://www.sa t-c hi http://blog.s i na.c om/ws cmb3高清总动员欢迎投稿：@2009年第17期◎山水随着DM800高清接收机在国内用户中的逐步使用，对于DM800IMG 的选用成为高清烧友关注的话题。
目前Dream bo x 系列接收机IMG 的开发团队遍及德国、意大利、丹麦、美国、加拿大等欧洲和北美各个国家，其中推出的DM800IMG 多达十几款，有我们在DM500使用上已熟知的Ge mini Pro ject Team 开发的Gemini2版本（简称G 版），Pli Iolite Team 开发的PLi J ad e 版本（简称P 版）等。
此外也有一些我们不熟悉的版本，如Dre am Forum 、DS2-v2、LS 、LT 、Nabilo 、Ne w nig ma 等。
国外许多网站免费提供这些IMG 下载文件，知名的有ht tp ://w w w.d re amb ox4u.com/dow nloads /images.php 、htt p://w ww.dre ambox.it/dm800.htm/等网站。
针对互联网上如此众多的、各种类型和风格的DM800IM G 版本，为了便于用户选用、安装和设置，我们撰写了《DM800高清接收机之多款IMG 大比拼》一文，文章结合自身的使用经验和感受，将目前推出的十四款IMG 版本就界面特点、功能特色、共享设置、易用性等作比较，并按星级由高到低给出推荐指数，评定依据常用的Ge mini2-410版本作为参考标准。
软件简介：DBOX2-D800HD卫星电视接收机的时移和录像功能最近流行的DBOX二代D800HD型机是一款性价比高的平民高清卫星电视接收机,它独具特色的时移和录像功能特别引人注目，由于缺乏详细的操作说明资料，笔者根据使用摸索的使用方法，逐一介绍如下：一、时移所谓时移，就是具有电视节目的回看功能。
（一）时移的设置1. 首先准备一个容量足够大的U盘或移动硬盘，插入USB接口（注：该接口只能接一台设备，不具备OTG功能，有能接USB-HUB）；2. 进入主菜单（见图1），选择“媒体播放器”，进入“存储信息”界面（图2），照提示，按遥控器黄键（磁盘或优盘格式化），调出格式化选单（图3），系统可选择“FAT”或“NTFS”格式，如盘有足够大的空间，格式相符，可选择“取消”不进行格式化；按蓝键（录像或时移DVR）选单（图4），有“录制和时移REC &TMS”、“录制RECORD”和“时移TIMESHIFT”三个选项，选择“REC&TMS”或“TIMESHIFT”，按“是”，机器运行后，给出磁盘总容量、可用空间、录制空间、时移空间、文件系统的界面，按EXIT键退出；3. 在“媒体播放器”选项中，进入“录制设定”界面（图5），“时移”项选择“开ON”；“跳转间隔”可选“30秒、1分、5分、10分、30分”，用以设置快进、快退观看的时间间隔，“时移转录制”选“OFF”，退出主菜单；4. 机器就自动进入时移工作状态（图6），观看任一电视节目时，机器将图像和声音暂存能够回看；更换电视频道后，暂存文件自动消失，时移重新开始暂存，时移超时，机器自动退出时移工作状态，如要恢复时移，必须关闭电源，使机器时移状态清零而重新开始；（二）时移的运行1. 只能对正在观看的电视节目进行回看，按遥控器的PVR键，屏幕下方出现时移存储时间条（图7），按左移键将时间滑块移到需要回看的位置，电视节目将从该时段重新播放，实时播放的电视节目继续进行时移存储，不会中断；2. 可用遥控器对时移进行暂停、快进、快退，按停止键中止回看，恢复到实时播放电视节目的状态。
DM800HD机器使用设置:首先说明:DM系列机器的插件都是相同的，所有机器都用相同的插件.那么在此我们可以在玩过DM500的基础上再提升一步.如没有玩过DM500的朋友,可以先看看DM500的使用教程再阅读DM800的使用教程.DM800HD刷机教程，DM800有多种刷机方法，用串口线刷机跟dm500、600、7020、800系列刷的方法是差不多的这不用多介绍了。
下面介绍另外两种刷机法，1 用浏览器把IMG刷进DM800内部，【1】先掉电源开关-重开机时看到小液晶屏出现Dreambox的时按做机器前面板开关，【2】当出现STOP和IP地址时松开按钮，1 接下在你的电脑浏览器里输入机器的IP地址，2 点击固件升级，3 选择你要升级的IMG，[必须是nfi的格式] 4 确定 5 点击"FLASH!"开始，6 开始刷机 7 看到进度表到100完成，大约3分钟。
关掉DM机器重启即可。
浏览器刷机图示、评测机内置的是Gemini2-410版本，，设置好网络参数，登陆网络下载最新的GX协议和配置文件，并通过DCC软件从/etc/CCcam.cfg中写入GX账号。
按遥控器的menu将显示如下内容:分别对应字幕,插件和系统设置等选择第4项设置界面以后将会显示如下内容,在这里可以对接收机进行最重要的设置,这里的设置必须正确,否则无法收到信号,虽然在第一次开机时也会出现一个安装设置的向导,但如果向导设置有误或者需要重设就必须进入此界面.再进一步进入选台和lnb设置这是lnb设置界面,必须正确设置,否则无法搜到频道或信号.这是System设置菜单,在这里设置了dm800输出的视频格式,接口,语言,网络ip 等有一个很好玩的插件管理界面,这里可以直接下载到许多好玩的插件,比如googlemaps和youtube播放器等.这是顶层菜单中蓝色面板的界面,这里可以自主下载和安装cccam等软件,可以对camd进行设置.DM800完全可支持CCAM协议,经试验,看数码天空是无声的,HKC香港有线没有问题.如需下载cccam等插件请选择下图中蓝色的Extras选项,根据提示即可连接到gemini的server直接下载.截图方法:使用dm800可以轻松的对视频和菜单进行截图,以上文章的截图就是用这个方法实现的.截图时只需在浏览器输入: dm800的IP地址/grab? 即可,画面菜单 http://dreambox-ip/grab?仅菜单 http://dreambox-ip/grab?command=o仅视频 http://dreambox-ip/grab?command=vJPG格式 http://dreambox-ip/grab?format=jpg由于Gemini2-410版本未内置亚太地区的卫星接收参数，接下来需从【蓝色面板】(按蓝键)→【设定】中，选择“生成satellites.xml”，按“OK”键，在弹出的卫星区域界面中，选择“Asia & South Pacific”（亚太地区），再按“OK”键，通过遥控器上下左右键，选择所需要下载的卫星。
DM800HD中英文高清卫星接收机（OPENBOX HIBOX SKYBOX）详细资料
机器特点介绍：
1：通过网络实现共享功能，账号可以与现有DM系列CCCAM共享协议通用，配置方便，直接编辑CCCAM.CFG文件添加账号即可。
2：视频输出：HDMI1.3高清接口、AV视频、色差输出
3：机器内置一个CA卡座和一个CI模块接口，CA部份可以支持目前的大部份加密系统
4：机器具备PVR节目录制功能，兼容大容量USB接插移动硬盘,U盘.（硬盘格式ntfs fat32）
5：下行频率支持最大支持45M码率，轻松解决目前43000高码率困扰。
6：支持MPEG2、MPEG4解码，兼容DVB-S、DVB-S2 高清信号。
7：机器升级只需要通过U盘轻松搞定软件升级，信息导入（帐号，破解KEY等）
8：值得期待的DVB-S、DVB-S2 信号盲扫功能支持，方便烧友随时掌握新的节目动向。
9：节目信息可编辑（支持中文台标），可将节目备份到U盘自行修改。
10：支持中文EPG查询显示
此机器性价比绝对优势，DM800要被彻底打败了！！！全民高清时代！！！
1) 300 MHz MIPS 处理器 - Linux 开源系统
2) MPEG-4 H.264/AVC Main Profile Level 3 & High Profile Level 4.1全兼容;
3) 符合MPEG-2 MP@HL & MP@ML标准;
4) MPEG-1 Layer I & II & III, 杜比数字音频(AC3)全兼容;
5) 支持C/Ku 波段卫星的SCPC及MCPC接收;
6) 多LNB切换开关控制 (支持 DiSEqC1.0/1.1/unicable/1.2/1.3(USALS) )
7) 支持NIT网络搜索;
8) 支持MHEG-5;
9) 支持HDMI 1.3;
10) 支持PVR录像(存储于USB外接硬盘);
11) 多媒体文件播放(通过USB);
12) 支持长达7天的电子节目指南(EPG);
13) 基于OSD的图文及字幕功能;
14) 支持多语言DVB字幕及图文数据;
15) 自动及手动频道扫描功能;
16) 盲扫功能
17) 换台时间 < 1秒
18) 多语言OSD及皮肤更换支持
19) 多语言菜单可选：英语、法语、德语、意大利语、西班牙语、瑞典语、丹麦语、希腊语、葡语、芬兰语、荷兰语、土耳其语、捷克语;
20) LED显示
21) 支持多种显示格式: 1080i/720p/570p/576i/480p;
22) MPEG-2 / H.264 硬解功能
23) 图文信息解码功能；
24) 模拟音频输出: 立体声（左声道+右声道）;
25) 数字音频输出: S/PDIF（同轴及光纤）;
26) 支持数字流(AC-3)输出的S/PDIF接口
27) YCbCr接口;
28) 2路Scart接口 (支持RGB, FBAS或S端子)
29) 屏幕显示格式：自动、4:3和16:9可选;
30) 通过USB2.0端口升级系统软件;
31) 超强节目管理功能、亲子锁;
32) 具备1个CA卡槽和一个CI模块接口
33) 10/100兆以太网接口
34) 直观的节目群组列表
35) 强大的多系统共享支持
机器方案介绍：
ALI M3602 HD MPEG-2/H.264 Decoder
阿里M3602是一个高度集成的高清晰度MPEG - 2，H.264解码
qi应用的解决方案。
在M3602有一个嵌入式CPU，USB2.0主机，嵌入式电视编码器，HDMI发射器和用于MPEG - 2和H.264解码加速器。
其他主要功能模块包括DDR内存/闪存控制器，S / PDIF 和5.1声道数字音频接口，机顶盒和专用播放显示引擎。
它可用于各种机顶盒后端的解决方案。
Application 应用领域： DVB-S2 STB DVB-T HD STB DVB-C HD STB DTMB HD STB。
