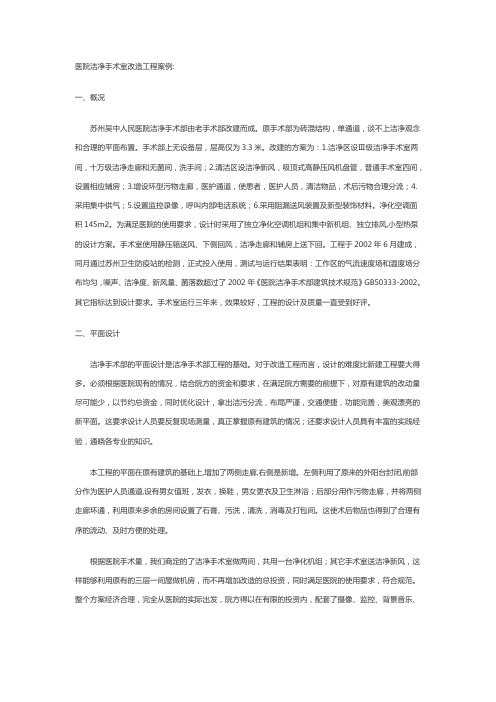

医院洁净手术室改造工程案例:一、概况苏州吴中人民医院洁净手术部由老手术部改建而成。
原手术部为砖混结构，单通道，谈不上洁净观念和合理的平面布置。
手术部上无设备层，层高仅为3.3米。
改建的方案为：1.洁净区设Ⅲ级洁净手术室两间，十万级洁净走廊和无菌间，洗手间；2.清洁区设洁净新风，吸顶式高静压风机盘管，普通手术室四间，设置相应辅房；3.增设环型污物走廊，医护通道，使患者，医护人员，清洁物品，术后污物合理分流；4.采用集中供气；5.设置监控录像，呼叫内部电话系统；6.采用阻漏送风装置及新型装饰材料。
净化空调面积145m2。
为满足医院的使用要求，设计时采用了独立净化空调机组和集中新机组、独立排风,小型热泵的设计方案。
手术室使用静压箱送风、下侧回风，洁净走廊和辅房上送下回。
工程于2002年6月建成，同月通过苏州卫生防疫站的检测，正式投入使用，测试与运行结果表明：工作区的气流速度场和温度场分布均匀，噪声、洁净度、新风量、菌落数超过了2002年《医院洁净手术部建筑技术规范》GB50333-2002。
其它指标达到设计要求。
手术室运行三年来，效果较好，工程的设计及质量一直受到好评。
二、平面设计洁净手术部的平面设计是洁净手术部工程的基础。
对于改造工程而言，设计的难度比新建工程要大得多。
必须根据医院现有的情况，结合院方的资金和要求，在满足院方需要的前提下，对原有建筑的改动量尽可能少，以节约总资金，同时优化设计，拿出洁污分流，布局严谨，交通便捷，功能完善，美观漂亮的新平面。
这要求设计人员要反复现场测量，真正掌握原有建筑的情况；还要求设计人员具有丰富的实践经验，通晓各专业的知识。
本工程的平面在原有建筑的基础上,增加了两侧走廊,右侧是新增。
左侧利用了原来的外阳台封闭,前部分作为医护人员通道,设有男女值班，发衣，换鞋，男女更衣及卫生淋浴；后部分用作污物走廊，并将两侧走廊环通，利用原来多余的房间设置了石膏、污洗，清洗，消毒及打包间。
第1篇随着医疗行业的发展，对医疗环境的要求越来越高。
河南省濮阳县人民医院外科综合楼手术室净化工程、医院中心供氧系统、中心负压吸引系统工程作为一项重要的民生工程，旨在为患者提供安全、舒适、高效的医疗环境。
本文将简要介绍濮阳医疗净化工程施工的全过程。
一、项目概况该项目位于河南省濮阳县，建设规模约12797.9平方米，资金来源为自筹资金。
项目主要包括手术室净化工程、医院中心供氧系统、中心负压吸引系统工程。
其中，手术室净化工程包含10间洁净手术室，其中百级手术室1间。
二、施工工艺1. 净化工程（1）设计方案：根据医院实际情况，采用先进的设计理念，确保手术室达到国际标准。
净化工程包括施工图纸设计、材料采购、设备安装、调试等环节。
（2）施工流程：首先进行地面、墙面、顶面等表面处理，然后安装净化设备，如送风管道、回风管道、高效过滤器等。
最后进行系统调试，确保净化效果达到预期。
2. 中心供氧系统（1）设计原则：以患者为中心，确保供氧系统的安全、稳定、高效。
（2）施工流程：首先进行供氧设备采购，包括氧气罐、供氧管道、阀门等。
然后进行管道布置、设备安装、调试，确保供氧系统运行正常。
3. 中心负压吸引系统（1）设计原则：以患者为中心，确保负压吸引系统的安全、稳定、高效。
（2）施工流程：首先进行设备采购，包括负压吸引器、管道、阀门等。
然后进行管道布置、设备安装、调试，确保负压吸引系统运行正常。
三、施工管理1. 严格把控施工质量，确保各项指标达到设计要求。
2. 加强施工现场安全管理，确保施工人员生命财产安全。
3. 严格控制施工进度，确保项目按期完工。
4. 做好施工过程中的环保工作，减少对环境的影响。
四、项目意义濮阳医疗净化工程施工项目是河南省重点建设项目、市重点民生工程，对提高濮阳县人民医院的医疗水平、改善患者就医环境具有重要意义。
通过该项目，可以为患者提供更加安全、舒适、高效的医疗服务，提升医院的整体形象。
总之，濮阳医疗净化工程施工项目在确保施工质量、安全、进度和环保的前提下，努力打造高品质医疗环境，为患者提供更好的医疗服务。

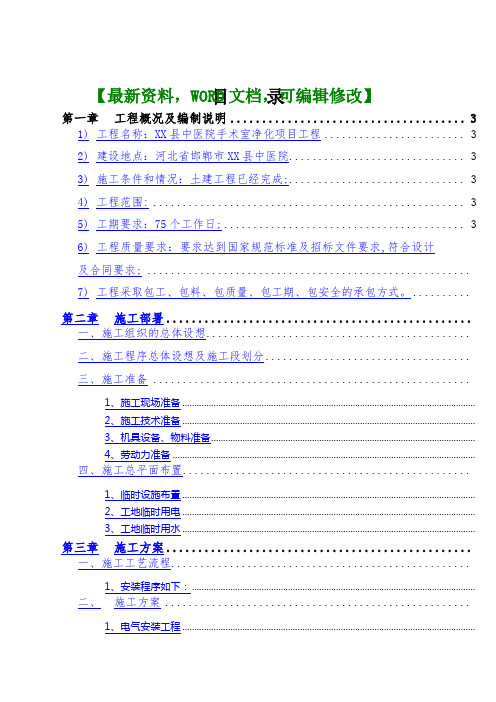

【最新资料，WORD文档，可编辑修改】目录第一章工程概况及编制说明 (3)1)工程名称：XX县中医院手术室净化项目工程 (3)2)建设地点：河北省邯郸市XX县中医院 (3)3)施工条件和情况：土建工程已经完成; (3)4)工程范围: (3)5)工期要求：75个工作日; (3)6)工程质量要求：要求达到国家规范标准及招标文件要求,符合设计及合同要求; .......................................................7)工程采取包工、包料、包质量、包工期、包安全的承包方式。
.......... 第二章施工部署................................................一、施工组织的总体设想.............................................二、施工程序总体设想及施工段划分...................................三、施工准备 ......................................................1、施工现场准备 ..........................................................................................................................2、施工技术准备 ..........................................................................................................................3、机具设备、物料准备..............................................................................................................4、劳动力准备 ..............................................................................................................................四、施工总平面布置.................................................1、临时设施布置 ..........................................................................................................................2、工地临时用电 ..........................................................................................................................3、工地临时用水 .......................................................................................................................... 第三章施工方案................................................一、施工工艺流程...................................................1、安装程序如下：......................................................................................................................二、施工方案 ....................................................1、电气安装工程 ..........................................................................................................................三、装饰工程.................................................................................................................................四、系统调试.................................................................................................................................五、关键点施工技术措施.............................................1、空调冷冻水管安装在吊顶上，不能漏水或结露，是关键部位.......................................2、设备验收时应检查有无因搬运造成的损伤 ........................................................................3、空调机组安装，是重点项目 .................................................................................................4、测试及要求 .............................................................................................................................. 第四章施工进度计划及其保证措施................................一、工期 ..........................................................二、施工总进度计划.................................................三、工程进度保证措施...............................................1、劳动力保证措施......................................................................................................................2、技术保证措施 ..........................................................................................................................3、材料供应保证措施..................................................................................................................6、施工机具配备保证措施..........................................................................................................7、协调保证措施 .......................................................................................................................... 第五章主要机械设备及检测试验设备使用计划 ......................一、技术先进性与机械设备适用性.....................................二、施工机械设备配置...............................................三、检验与试验设备配置.............................................本工程主要检测试验器具名称、数量、规格表....................................................................... 第六章检测要求及方法..........................................a)静压差检测要求及方法 ...........................................b)送风量检测要求及方法 ...........................................c)新风量检测要求及方法 ...........................................d)温湿度检测要求及方法 ...........................................e)照度检测要求及方法 .............................................f)噪音检测要求及方法 .............................................g)洁净度检测要求及方法 ...........................................第七章工程质量承诺、质量保证体系及控制措施 ....................h)工程质量承诺 ...................................................8.1.1本工程所用材料、成品、半成品均为正规厂家生产，等级均为一级产品。
洁净工程案例分享洁净工程是指在特定的环境条件下，通过科学的技术手段，对工业生产和生活环境进行清洁、净化、控制和保护的一项工程技术。
它广泛应用于医院、实验室、电子、食品等行业，保障了生产过程和人员的安全。
下面我们将分享一个医院洁净工程的案例。
案例：医院洁净工程项目医院计划进行洁净工程改造，旨在提高手术室、病房等特定区域的洁净度，降低感染的风险，保障患者和医护人员的安全。
该项目包括手术室、ICU病房、普通病房等区域的洁净化改造。
首先，项目团队与医院管理层和科室负责人进行沟通，了解洁净工程的目标、需求和预算。
在与医院沟通的基础上，项目团队进行了充分的工程勘测和设计，制定了详细的工程方案。
1.手术室洁净工程改造手术室是医院洁净工程的重点区域，洁净度要求非常高。
首先，项目团队对手术室的三废排放、空气净化、照明、墙面、地面等进行了全面的分析和评估。
根据评估结果，团队制定了手术室改造的详细方案。
项目团队选择了高效的HEPA过滤器和新风系统，确保手术室空气中的微粒和细菌得到有效过滤和清除。
同时，采用了防霉、防菌、防水的环保涂料，保证了手术室的工作环境安全和卫生。
此外，还进行了照明系统的升级，确保手术室内的照明均匀、柔和。
2.ICU病房和普通病房改造对于ICU病房和普通病房，项目团队也进行了细致的分析和设计。
他们考虑到这两个区域的实际情况和工作需求，制定了相应的改造方案。
在ICU病房方面，除了采用高效过滤器和新风系统外，还增加了气体监测和报警装置，及时检测和报警有害气体的浓度，确保患者和医护人员的安全。
同时，为了提高病房的舒适度，项目团队还进行了空调系统优化，确保室内温湿度恒定。
在普通病房方面，项目团队增加了空气净化器和空气清洁系统，提高室内空气质量。
并为每个病房设置了独立的送风系统，避免交叉感染的风险。
3.工程实施及验收在洁净工程改造过程中，项目团队与医院管理层、科室负责人密切合作，确保施工进度和质量。
施工人员严格按照设计方案进行施工，保证了改造效果的实施。
最新资料;Word版;可自由编辑案例一、沈阳某医院手术室洁净空调系统设计说明一. 工程概况本工程为某总医院病房楼手术室改造净化工程..净化面积185.2m2;万级和十万级..顶棚相对本层地面高度为3.000m;走廊顶棚相对本层地面高度2.700m;内部梁下相对本层地面高度为3.720m..二. 室外计算参数本工程室外计算参数参照辽宁省沈阳市室外计算参数..季节干球温度湿球温度相对湿度平均风速主导风向夏季31.4℃25.4℃78% 2.9m/s南冬季-22℃——64% 3.4m/s北三. 室内设计参数温度：22-25℃..湿度：45-65%..洁净度：万级和十万级..四. 冷源为3台空调室外机组..设置在离空调机组较近的顶层楼板上..热源为电热;设置在空调机组内..五. 空调系统选择空调系统选用全空气集中式处理方式；新风量的确定原则以空调净化设计规范及军队医院洁净手术部建筑技术规范的规定确定新风量；空气处理系统为吊顶式空调机组;设置位置在走廊吊顶夹层内;空调机组的功能有直接蒸发式表冷段;加湿段;风机段;中效过滤段;风机送风段..新风口为带过滤固定单百叶新风口;在外墙处开口;新风管段设电动保温新风阀..系统回风总管设防火阀;当有火灾发生的时候;防火阀处流通空气温度>70℃时;防火阀的熔断片熔断;电讯号输出;与其连锁的风机停止;空调系统不再运行..七.气流组织为高效送风口上送;带阻尼网回风口侧下回至回风夹墙经回风管回至空调机组..九.材料选择风管道采用镀锌钢板;保温采用铝箔离心玻璃棉板;厚度为30毫米；保护装饰层为铝箔..冷媒管采用紫铜管;保温采用阿姆斯壮保温管;厚度为20毫米..冷凝水管及加湿器给水管采用镀锌钢管;冷凝水管外保温为铝箔离心玻璃棉管壳;厚度为30mm..十.施工说明1.施工程序与施工配合1.1通风工程施工前;施工人员应复核通风工程的设备及其基础尺寸;土建留洞及予埋件的位置及尺寸;密切配合土建施工..1.2风管施工最好在吊顶施工前结束;如有交叉;应注意防止破坏吊顶及风管保温..1.3高效过滤器未安装不得开箱;其安装必须在洁净室内各专业安装工程均告结束;洁净室清洗擦净;并全面清扫吹洗风道系统12小时以后才能进行;工作人员按人员清洁要求进入室内..2.风管标高相对本层地面;以标注为准;单位为米..3.风管壁厚选用：风管和配件的板材连接;采用咬接..咬口缝处采取涂密封胶或其他密封措施..4.风管法兰选用：风管与角钢法兰连接采用翻边铆接;铆接应牢固；法兰螺栓及铆钉的间距应小于或等于100mm..铆钉缝及法兰翻边四角采取涂密封胶或其他密封措施..5.矩形风管弯头宽边尺寸大于等于500毫米时;应设导流片..6.配件6.1法兰垫片：采用聚乙烯胶条;厚4毫米;宽度稍小于法兰;不得突入风管内部;垫片擦洗干净;用粘结剂粘在法兰上;契型接头..6.2风管软连接：空调机进、出口相连处;设置长200～250mm的软接;高效送风支管与高效静压箱连接处接长150～250mm的软接;内面光滑..7.风管及配件安装7.1风管上的可拆卸接口;不得设置在墙体或楼板内..7.2所有水平或垂直的风管;必须设置风管支、吊或托架;其构造形式应保证牢固、可靠..风管支、吊或托架应设置与保温层外部;并在支吊架与风管间镶以垫木;同时;应避免在法兰、测量孔、调节阀等部件处设置支吊架..7.3安装防火阀时;应先对其外观质量及动作的灵活性与可靠性进行检验;确认合格后再行安装；防火阀必须单独配置支吊架..7.4送风干管上配有消声器;安装时应单独配置支吊架..8.空调机组安装：直接吊装即可..9.空气净化系统要求9.1风管及配件：净化系统安装前先用清洗液将内表面洗刷干净;干燥后两端开口处用塑料薄膜和胶带密封;并贮与干净处;在安装前应防止风管被再次污染;风阀及其他通风构件的清洁工作均按此要求进行..9.2高效过滤器风口安装：在吊顶上安装一般采用4点带花篮螺栓吊杆拉紧的方式..吊顶与风口翻边密封;高效过滤器风口连接支管上均装软连接及调节阀..9.3净化系统的风管在保温前做漏光实验;检查方法和评价标准根据洁净厂房施工及验收规范..10.空调系统安装完毕;系统投入使用之前;须进行设备单机试运转及系统联合试运转的测定及调整..11.其他未尽事宜;详见工艺设计及通风与空调工程施工及验收规范GBJ50243-97采暖与卫生工程施工及验收规范GBJ242-82洁净室施工及验收规范JGJ71-90中国人民解放军工程建设行业标准YFB001-1995及相关标准..操作说明1、空调净化系统组成1.1空调净化系统划分辽宁省总医院手术室改造空调净化空气处理系统划分为三个独立空调系统及二个独立工作区..其中K1系统为供第三手术室；K2系统为供第二手术室；K3系统为供第一手术室..所供区域的详细说明详见表一..表一序号系统送风区域1K1第三手术室2K2第二手术室3K3第一手术室4ZJ器械室、走廊该工程的排风划分为 3 个系统..详细说明详见表二..表二1.2各功能区域控制标准:2、空调净化工程制冷加热流程2.1空调净化工程制冷加热流程组成：空调室外机组及室内机;电加热器..2.2空调净化工程制冷流程说明本工程所使用的冷源为沈阳第一冷冻机有限公司;生产的空调室外机组KWJ-15..布置在八层楼顶;工程所使用的冷源有3个：L1、L2、L3;即为空调净化系统所使用的冷源;工程冷源及使用区域详见表三.. 表三2.2.2 L1、L2、L3系统制冷流程说明：L1、L2、L3空调制冷系统流程为：制冷剂R22在室外空调机组内经压缩机压缩后;进入室外空调机组的冷凝器内;通过风机的吹淋而冷却;再通过蒸发器的供液管进入室内;经过膨胀阀的减压后;进入机组的蒸发器..被加热后由回气管回到空调室外机组内..2.3空调净化工程加热流程说明本工程热源采用电加热;电源由甲方提供..电加热器设置在空调机组内..3、空调净化系统设备3.1辽宁省总医院手术室改造净化设备一览表见竣工图..3.2辽宁省总医院手术室改造空调净化设备选用说明：选型依据：空调净化有限公司发放编号2001-040-10中;空净-01-040-02图纸要求而选用..为设计人员根据计算确定的设备运行参数..各种设备配件按该工程施工图纸要求而选用本工程净化空调部分设置三台吊顶式空调机组和四台独立净化机组;均为东宇空调产品..3.3空调机组空调机组根据设计图设计其工作原理..1新回风混合段室外新风补充排风机排出的风量;满足了额定风量;回收系统中经送风段送出的空气..回收风量等于送出风量减掉总排风量..2初效段将风进行初级过滤;应定期检查更换或清洗..3蒸发式表冷段表冷段由热交换器组成..供夏季使用..交换器里流动经空调室外机组处理产生的液体制冷剂;经过与空气交换使空气温度降低..4风机段额定风量3×103m3/h的风机将额定风量向系统中送风..注意：应定期检查皮带是否破损;风机轴应定期加油..5加热段冬季供暖使用;采用电加热..6加湿段为保证空气相对温度达到45～65%而设置..湿源为水通过电极加湿器对机组内空气加湿..7中效段将既将进入洁净区的空气再次过滤..应定期检查清洗、更换..8送风段此段是经过两次过滤的空气流入各房间的出口最终通过高效过滤器吹入房间..框图如下：事项：1开启风机时;送、回风系统管道上的阀门尤其是主阀门必须呈开启状态;否则送风送不出去;机内正压增加造成机组及风管变形；回风回不来;机内负压增加造成机组及风管变形..2开启机组时详细检查机组内是否存有杂物..3空调机组没有降压启动装置;启动时应点动启动..4定期检查空调机组内的初效、中效过滤器..当系统风量不能满足要求时;应及时更换或清洗初效、中效过滤器..如更换后系统风量仍不能满足要求时;应更换高效过滤器;并核定风量..5定期清洗机组内外灰尘..空调机组的操作与维护详见空调机组操作与维护说明..3.4百级洁净层流罩层流罩设置与局部百级区域;技术要求较高;所以要求操作人员必须是经过培训合格人员上岗操作..使用方法：在手术进行前开启;进行自净过程;时间约10～20分钟..打开照明灯;再开启风机方可使用..手术结束后;10分钟后再停风机最后关闭照明灯..并切断供电电源..更详细使用说明请读百级洁净层流罩使用说明书..3.5独立净化机组具有独立的风机及高效过滤器;能进行对单个房间的净化工作..可单独开启..3.6设备开启时间1每个手术室所对应的空调机组的开启时间;是该手术室进行手术前的20～40min；2对于设有层流罩的手术室;层流罩应在手术前10～20min开启；3走廊内独立净化机组;应在任何一手术室有手术进行前30～50 min 开启；4器械室内独立净化机组;应在第二或第三手术室有手术进行前20～40 min开启..4、制冷系统设备配件及材料4.1制冷系统设备选型说明制冷系统设备为空调室外机组..空调室外机组资料详见“竣工资料”..4.2制冷系统配件选用说明制冷系统配件是指除设备外;使系统能够正常运行的过滤;减振;调节等装置;主要有干燥器、电磁阀等均随机配带..4.3制冷系统材料选用说明管道采用紫铜管..供液、回气管保冷采用阿姆斯壮管壳;厚度为20mm;冷凝水管保冷采用铝箔离心玻璃棉管壳;厚度为30mm..5、系统操作规程5.1操作前的检查工作系统操作运行前或上一次的运行过程中;对参与运行的设备进行逐一发现问题;及早解决检修并记录..5.2空调净化系统运行操作规程注：空调净化系统设备均有操作说明书;该部分运行之前;操作人员需详细阅读相关说明书后方可进行操作..5.2.1系统运行操作规程空调净化系统夏季制冷启动程序：手动连锁1吊顶式空调机组无降压启动时;先点动;无异常时;正常启动..2吊顶式空调机组中K1、K2、K3;冷量的调整为自动..注意事项：以下所述为常见问题1空调系统运行后;经常对房间的温湿度进行复检;偏差出现时;注意调节;调节方式按5.3所述..2每年首次使用冷机需提前将冷机机油加热12h 以上..注意：系统运行时;确保防火阀处在开启状态;各种风阀处于调整的状态..注意：夏季制冷停止程序与启动程序相反冬季加热启动程序.. 5.3系统工况调节系统运行时部分参数达不到设计状态时;需进行调节..通常情况系统的风量洁净度及正压已在系统调试时;调节完毕;正常情况下;不会改变;工况调节只限于温度湿度的调节..5.3.1温度的调节设计时通常负荷及运行状态接近的房间设置成一个系统..但个别房间由于室内负荷不同也会出现差别..温度的调节有两种情况;一种是整个系统温度达不到设计要求;另一种是个别房间温度达不到设计要求..当整个系统温度达不到设计要求时：夏季室内温度较高;可将控制表盘上的控制温度调低;系统会自动将送风温度降低达到设计要求..K1、K2、K3系统自动实现..夏季室内温度较低;调节方式同上;不过将表盘上的控制温度调高..K1、K2、K3系统自动实现..冬季室内温度较低..可将控制表盘上的控制温度调高;而使系统自动将送风温度增高;直到达到设计要求..K1、K2、K3系统自动实现..冬季室内温度较高;调节方式同上;不过将表盘上的控制温度调低..K1、K2、K3系统自动实现..5.3.2湿度的调节设计时;每一手术室设置成一个系统;个别房间散湿量较大时;也会出现差别..湿度的调节可能是整个系统湿度达不到设计要求..当整个系统湿度达不到设计要求时：夏季湿度过高;可将表盘上的控制湿度调低;K1、K2、K3系统自动实现..如湿度还降不下来;系统需安装除湿器..夏季湿度较低此种情况较少见可将表盘上的控制湿度调高;系统会自动提高湿度满足设计要求..K1、K2、K3系统自动实现..冬季湿度较低系统自动打开加湿器进口阀门加湿;根据室内湿度情况调节加湿器的加湿量..如加湿器打到最大尚未加湿到设计工况;需增加加湿器..冬季湿度较高此种情况较少见..系统需增加除湿器..6、系统维护规程本工程所选设备均有详细的使用操作维护保养说明书;设备的具体维护规程;详见后附的各设备的说明书..以下为对于整体空调净化系统及制冷加热系统所需注意的维护说明..6.1空调净化系统1空调净化系统需由专人负责操作..负责操作人员必须经过培训方可上岗并详细阅读操作说明及附件文件..2系统运行时;经常检查各种百叶风口;是否出现焊口松动;对开多叶调节阀是否出现紧固螺母松动;并时常紧固此装置;如出现由于螺母松动使对开多叶调节阀的手柄移位;需重新核定该处风量..经常观察防火阀;检测防火阀熔断片是否熔断通常防火阀熔断片熔断后会有报警信号输出;相应系统的风机也会停止;异外情况可通过系统压力突然变化;或阀体附近的气流受阻产生的振动的声音判断..如出现异常情况;请立即停机检修..3空调净化系统设备有运动部件时;需经常对其运转部件进行观察;如空调机组内的风机;排风机等对其皮带轮经常观察是否松动;对其轴承观察是否需加油;各种设备的维护详见设备使用说明书中维护部分..4空调净化系统压力变化主要由于运行时间积累使过滤器积尘而导致的阻力变化..因此空调净化系统的过滤器在经过一段时间的运行后;机组内的初效当阻力达到初阻力的2倍时;即阻力达到80pa时;机组内的中效当阻力达到初阻力的2倍数时;即阻力达到200Pa时;需清洗或更换初中效..当更换完初、中效过滤器后;系统风量仍满足不了风量要求时;应更换高效过滤器..注意：更换完高效过滤器后;要重新核定风量..5系统新风入口的阻尼网需经常清洗及更换;并注意是否有塑料或纸屑吸附在入口上;并及时清除..6经常检查系统的电动保温新风阀执行机构;风阀执行器系统等是否工作正常..7经常检查净化房间的回风口处的阻尼层;积尘严重时应清洗或更换..8净化房间的温度;湿度及洁净度按需要监测;不在设定范围;有较小波动时;可通过调节冷热源部分实现;如出现较大变化或较大区域内的变化;必须分析原因或与技术人员联系后;找出问题;方可进行调节;调节后需重新测定..9回风口设有阻尼;时间长久应更换阻尼层..另外室内回口尺寸不可随意改动;更不应该在回风口处放置杂物;以免影响回风量及气流分布..6.2制冷加热系统维护规程1经常检查净化机组蒸发式表冷器;加湿器进口的阀门的执行机构是否正常..2经常检查各种水管、制冷管道及配件工作是否正常;有无漏水冒汽现象;及时发现;及时修补排除..3当制冷系统重新使用时;要将系统清洗干净..4经常检查空调室外机的运转情况;发现问题及时处理..5经常检查机组内的电加热器;发现问题及时处理..7附录7.1 附图目录7.1.1空调系统送风管道示意图图一7.1.2空调系统回、排风管道示意图图二图纸编号：阶段：日期：年月日。
一、项目背景随着医疗技术的不断发展，医院对手术室的要求越来越高。
手术室作为医院的核心部门之一，其洁净程度直接影响到手术的成功率和患者的康复。
因此，手术室净化工程的建设尤为重要。
本项目旨在为深圳市龙岗区某医院设计一套符合国家规范和医院需求的手术室净化工程方案。
二、设计原则1. 遵循国家及行业相关规范，确保手术室洁净度达标。
2. 结合医院实际需求，满足手术室的使用功能和医疗流程。
3. 采用先进、成熟、可靠的净化技术和设备，确保系统稳定可靠。
4. 考虑节能、环保、经济等因素，提高工程投资效益。
5. 施工过程中，确保不影响医院正常运营。
三、设计内容1. 净化级别：根据医院需求，手术室净化级别按照ISO 14644-1:1999 Class C级设计。
2. 空气处理：采用高效空气过滤器，确保室内空气洁净度达标。
同时，配置足够的风量和风压，满足手术室使用需求。
3. 气流组织：采用垂直层流方式，确保手术室内空气从上往下均匀流动，避免污染。
4. 装修材料：选择符合国家卫生标准的材料，表面平整、易清洁、防霉菌。
5. 照明系统：采用LED手术室专用灯具，确保手术室光线充足、无阴影。
6. 电气系统：确保手术室供电稳定，配置不间断电源（UPS）和紧急照明系统。
7. 给排水系统：保证手术室排水畅通，避免积水和霉菌滋生。
8. 暖通系统：配置独立的新风系统和空调系统，确保手术室温度和湿度恒定。
9. 防护措施：设置防尘、防菌、防噪、防静电等设施，确保手术室洁净和安全。
四、施工工艺1. 严格按照国家及行业标准进行施工，确保工程质量。
2. 采用模块化施工方式，缩短施工周期，降低施工难度。
3. 施工过程中，做好成品保护，避免污染和损坏。
4. 施工完成后，进行严格的验收和调试，确保系统稳定运行。
五、项目进度及投资估算1. 项目进度：本工程预计分为设计、施工、验收三个阶段，共计3个月。
2. 投资估算：根据手术室净化工程的设计方案，预计总投资为XXX万元。
吉林省林区医院手术室净化工程设计方案设计方案总体说明：吉林省林区医院手术室净化工程。
手术部共设有2间洁净手术室、1间百级手术室、1间万级手术室及相配套的洁净辅房。
设计手术室、ICU室净高3.0米，洁净走廊洁净辅房净高为2.8米。
设计组合式空调机组置于设备间，制冷机组、置于顶面设备间，根据招标文件要求，洁净室具体级别及说明如下：总体思路：1、用空气过滤的方法有效去除送入洁净室内空气的细菌和尘埃；2、依靠气流组织有效地稀释和排除医护人员的发尘（菌），使室内尤其是关键部位达到高度无菌程度；3、控制好手术部内的压力梯度，保证不同区域间的合理气流流向和压力分布，防止外界污染物的侵入。
4、保持合适的温湿度，降低人体发菌量及室内细菌繁殖。
5、配置能达到净化效果、适合医院要求和符合国家有关规范的先进设备、优质器柜及美观大方经济实用的装饰材料等功能。
一、设计依据：1医院手术室净化系统工程要求。
2《采暖通风与空气调节设计规范》3《洁净厂房设计规范》4《通风与空调工程施工质量验收规范》5《综合医院建筑设计规范》6《洁净室施工及验收规范》7《医院洁净手术部建设标准》8《医院洁净手术部建筑技术规范》9《军队医院洁净手术部建筑技术规范》10《医用中心吸引系统通用技术条件》11《医用中心供氧系统通用技术条件》12《民用建筑电气设计规范》（建设部）13《电气制图》（图标）14《通风与空调工程质量检验评定标准》15《建筑安装工程施工技术操作规程通风空调》16《建筑安装工程施工技术操作规程》二十分册17《医院消毒卫生标准》18《电离辐射防护与辐射源安全基本标准》19《医用X射线诊断卫生防护标准》20《医用X射线治疗卫生防护标准》21其它最新颁布的相关的国家标准GBJ 19-87(2001)GB 50073-2001GB 50243-2002JGJ 49-88JGJ 71-90卫生部主编 2000年GB50333-2002YFB001-1995YY/T0186-94YY/T0187-94JGJ/T 16-92GB 6988 1-7-86GB 304-88DB32/TP（JC）024-92 设备GB15982-1995GB18871-2002GBZ130-2002GBZ131-2002二、主要设计气象资料及现场自然条件1.空调室外计算干球温度夏季：29.8℃冬季：-14℃2.夏季空调室外计算湿球温度27.8℃3.夏季空气调节日平均温度30.3℃4.冬季空调室外计算相对湿度＝67%5.大气压力夏季：998.9hpa 冬季：1020.6hpa6.室内医务人员发尘量：70×104个/min·人7.室内医务人员发菌量：1000个/min·人三、净化空调房间设计条件1、换气次数:万级：22次/h；十万级：10～13次/h（手术室、ICU室15次/h）；三十万级：8～10次/h；2、对室外正压≥15pa；相对走廊正压＞5PaICU室负压运行时，向对外界负压-5～-10Pa3、新风量的确定：新风量按下述三条中取最大值。
某洁净手术室夏季相对湿度超标问题分析与改造邓鹏 毛前明 彭继 汤必胜远大洁净空气科技有限公司摘 要： 洁净手术室设计和施工应严格遵守GB503332013 《医院洁净手术部建筑技术规范》， 而在实际工程中， 由 于设计与施工脱节等原因造成了一些手术室运营中会产生各种问题，其中夏季相对湿度超标是出现最多的问题 之一， 本文对该问题原因进行分析并提出解决方法。
关键词： 相对湿度 洁净手术室 露点温度The Analysis and Solution of Excessive Relative Humidityof a Hospital Operating Room in summertimeDENG Peng,MAO Qianming,PENG Ji,TANG BishengBroad Air Clean TechAbstract: The design and construction of clean operating room should strictly abide by GB 503332013Building Technical Specification of Hospital Clean Operating Department.However,in practical engineering,there are many problems in operation of operating room due to the disconnection between design and construction.Among them, excessive relative humidity in summer is one of the most common problems.This paper analyses the causes of these problems and puts forward solutions.Keywords:relative humidity,cleaning operating room,dewpoint temperature收稿日期： 2019122作者简介： 邓鹏 （1983~）， 男， 本科， 高工； 湖南省长沙市远大三路远大城 （410138）； Email:************ 基金项目： 国家十三五重点研发计划 （2017YFC0702800）在医院建筑中， 洁净手术部不同于普通病房等区 域， 是一个对温度、 相对湿度、 洁净度等指标控制要求很高的功能区。
辽阳市第三人民医院儿科综合楼手术室净化工程施工组织设计方案沈阳天航机电设备装饰工程有限公司目录第一章、工程概况及相关技术指标一、工程概况二、工程内容三、主要经济技术指标第二章、施工总体部署及管理组织架构及施工场地布置一、施工部署及现场环保措施二、施工管理组织架构三、施工准备四、施工总平面布置图第三章、工程进度计划与保证工期的各种措施一、施工进度总体安排二、施工进度计划三、保证施工工期的各种措施1. 组织保证措施2. 工序穿插保证3. 人力组织保证4. 物资、设备保证5. 资金保证6. 新技术保证7. 雨季施工措施第四章、工程质量保证措施及承诺一、项目质量保证措施二、工程质量承诺第五章、施工工艺流程及说明第六章、保证施工安全，文明施工的主要措施一、施工安全保证措施二、文明施工保证措施第七章、与甲方、总承包方及各承包方配合的技术措施第八章项目工地环境保护及噪音防止措施第九章、拟投入的主要物资和施工机械设备进场计划一、主要物资、材料进场情况二、主要施工机械设备进场计划三、专用检测仪器、工具表第十章、材料、劳动力用量计划一、材料用量计划二、劳动力安排计划第十一章、验收标准及检测技术与方法一、设计依据及验收标准二、各类洁净用房主要技术指标三、测试项目四、手术部净化空调系统测试五、竣工验收准备第十二章、保养、维护及服务承诺第一章、工程概况及相关技术指标一、工程概况1、工程名称：辽阳市第三人民医院儿科综合楼手术室净化工程；2、工程地点：辽阳第三人民医院；3、施工单位：沈阳天航机电设备装饰工程有限公司4、施工工期：90日历天5、施工范围总建筑面积720㎡。
6、工程施工条件：6.1、施工现场通水通电；6.2、施工道路畅通；6.2、外墙维护结构完成，本层地面打制完成。
二、工程内容1.第八层洁净手术部招标区域（除电梯、楼梯、管井外的所有区域）的建筑装饰装修、手术室基本装备、净化空调及其自动控制系统、手术部及所需医用气体、供电照明系统、电话系统、背景音乐系统、摄像监控系统、网络布线、膝控刷手池等必备设施的采购和安装（除本标书明确定不在招标范围内的所有内容）。
医院洁净手术室改造工程案例一、概况苏州吴中人民医院洁净手术部由老手术部改建而成。
原手术部为砖混结构，单通道，谈不上洁净观念和合理的平面布置。
手术部上无设备层，层高仅为3.3 米。
改建的方案为：1.洁净区设Ⅲ级洁净手术室两间，十万级洁净走廊和无菌间，洗手间；2. 清洁区设洁净新风，吸顶式高静压风机盘管，普通手术室四间，设置相应辅房；3. 增设环型污物走廊，医护通道，使患者，医护人员，清洁物品，术后污物合理分流； 4.采用集中供气；5. 设置监控录像，呼叫内部电话系统；6.采用阻漏送风装置及新型装饰材料。
净化空调面积145m2 。
为满足医院的使用要求，设计时采用了独立净化空调机组和集中新机组、独立排风, 小型热泵的设计方案。
手术室使用静压箱送风、下侧回风，洁净走廊和辅房上送下回。
工程于2002 年6 月建成，同月通过苏州卫生防疫站的检测，正式投入使用，测试与运行结果表明：工作区的气流速度场和温度场分布均匀，噪声、洁净度、新风量、菌落数超过了2002 年《医院洁净手术部建筑技术规范》GB50333-2002 其它指标达到设计要求。
手术室运行三年来，效果较好，工程的设计及质量一直受到好评。
二、平面设计洁净手术部的平面设计是洁净手术部工程的基础。
对于改造工程而言，设计的难度比新建工程要大得多。
必须根据医院现有的情况，结合院方的资金和要求，在满足院方需要的前提下，对原有建筑的改动量尽可能少，以节约总资金，同时优化设计，拿出洁污分流，布局严谨，交通便捷，功能完善，美观漂亮的新平面。
这要求设计人员要反复现场测量，真正掌握原有建筑的情况；还要求设计人员具有丰富的实践经验，通晓各专业的知识。
本工程的平面在原有建筑的基础上,增加了两侧走廊,右侧是新增。
左侧利用了原来的外阳台封闭,前部分作为医护人员通道,设有男女值班，发衣，换鞋，男女更衣及卫生淋浴；后部分用作污物走廊，并将两侧走廊环通，利用原来多余的房间设置了石膏、污洗，清洗，消毒及打包间。
这使术后物品也得到了合理有序的流动、及时方便的处理。
根据医院手术量，我们商定的了洁净手术室做两间，共用一台净化机组；其它手术室送洁净新风，这样能够利用原有的三层一间屋做机房，而不再增加改造的总投资，同时满足医院的使用要求，符合规范。
整个方案经济合理，完全从医院的实际出发，院方得以在有限的投资内，配套了摄像、监控、背景音乐、集中供气、呼叫等完善的功能，人流物流的处理一气呵成，在洁净手术室采用了高档的专用洁净材料，提升了洁净手术部的档次。
院方称本案是十多个方案中最合理巧妙的。
本工程采用的设计参数是根据《洁净室施工及验收规范》JGJ71-90 和2002 年《医院洁净手术部建筑技术规范》GB50333-2002 的报批稿以及院方的要求，参照有关技术措施和医院手术部的设计经验综合考虑后确定的。
根据医院手术的类型和数量、手术部的楼层位置，确定了手术部的平面布置，各个房间的室内设计参数见表１由于由于医用净化空调系统空气处理工艺的特殊要求，其初投资一般较高，在符合规范的前提下，系统的经济性受到关注。
在确定室内参数时，考虑吴中人民医院水、电、汽和土建的现状，医院的环境、资金和需要，侧重了骨科手术室（二室）的送风量和面积。
2.1 室内温、湿度适宜的温度对保持病人的体温是必须的；室内温、湿度主要是为医护人员创造出最有利于工作的舒适环境，满足手术过程的严格要求。
湿度低会产生静电和切口软组织失水，湿度高使人不适、影响精细操作。
规范对此有严格要求。
苏州常年空气湿度较高，本工程对温度严格控制、对湿度的上限严格控制、湿度的下限要求降到次要位置。
温、湿度参数确定按规范执行。
2.2 室内空气洁净度近年来医患纠纷有不断上升的趋势，医院控制感染的要求特别强烈，提高洁净度有利于增强自净的能力，抵抗干扰；本工程采用的了有余量的医用卫生型机组，特别设计了压头，同时采用专利技术的阻漏送风天花，这是阻漏天花在洁净手术室的首次应用。
我们在洁净血液病房工程中大量采用过这种送风装置，其匀流效果很好，能明显防漏并大幅减少送风量。
通过这种特别优化的置换气流，使手术室主流区的洁净度提高了一个数量级以上。
确定除洁净手术室按III 级选择洁净度外，洁净走廊和辅房均为十万级。
换气次数：手术一室、25 次／h,手术二室为32 次／h，辅房和洁净走廊为17 次/h 。
2.3 室内正压为防止外部的污染空气进入手术室和洁净区，保持室内洁净度要求，根据规范要求，各房间设计为正压。
由于手术室采用医用气密门，新风量较大，规范要求的正压值是可以保证的。
2.4 室内噪声对手术部而言，噪声控制的要求较为严格。
设计指标按表1，从严掌握。
由于净化空调风量大，压头高，设备离手术室较近，噪声的控制一直是洁净手术室净化空调设计的难点。
本工程中，我们合理地选择了管道风速，优化了风管的管路设计，改进了风管的加工工艺，采用了高效洁净的消声器，使用专利的阻漏送风装置。
在采取各种技术措施后，本工程的室内实测噪声达到了令人惊叹的38dB(A) 低水平，成为工程中的一大亮点。
2.5 新风量新风量对维持室内正压、稀释并排除手术室内有害气体，保证医患人员的舒适性起着至关重要的作用。
保证室内正压要求的新风量为：Q1=a ·∑(q · l)式中Q1 —保持洁净室正压所需的新风量(m3/h);a—根据维护结构气密性确定的安全系数,一般可取1.1~1.2;q —当洁净室为某一正压时,其维护结构单位长度缝隙的渗漏风量(m3/h · m) 可根据正压值; 查表得到l—维护结构的缝隙长度。
以手术二室房间体积86.5m3 、房间高３m 计,保持5Pa 的正压需176m3/h ；室内人员所需的最小新风量按表1取用,按10 人计，需600m3/h; 按表1的最小新风量6次／h计，需441m3/h; 按规范定800m3/h 设计确定的新风量为900m3/h 。
同样，确定手术一室为800m3/h, 辅房、走廊为500m3/h 。
在普通手术室和洁净走廊，我们特设了经过处理的洁净新风。
新风采用集中处理，经三级过滤后处理到室内的焓值。
包括洁净手术室在内，本工程总新风量为4000m3 ／h 。
室内风速为保证医护人员的舒适感，工作区风速应＜0.5m/s, 当温度低于22oC, 应≤0.3m/s 本。
设计对室内风速进行了校核，在允许范围内。
三、空调方式及特点3.1 采用手术室、洁净走廊和辅房共用空调机组为了尽量降低感染率，隔离是手术部净化空调设计的重要原则。
根据手术室的净化级别和手术部的使用特点，考虑到机房小和投资的情况，手术室的回风是通过各自的风管进入机组，再经过高效过滤形成送风的，每个手术室都是一个独立的小循环空调系统。
直接排出一部分，再由净化空调机组抽取室内的空气，后补充一定的新风，经机组处理后送入手术室，避免了其它手术室带菌空气的混入引起的交叉感染。
手术室气流组织为上送下侧回。
在手术室的正中、手术床的正上方设置阻漏送风天花。
静压箱内设有匀流孔板,具有很好的静压效果；使手术床及医护人员所在的第一工作区直接笼罩在送出的洁净气流中。
手术室的两侧下方设有阻尼回风口，能顺灰尘沉降方向迅速排除污染空气，抑制二次扬尘，回风均匀，充分利及主流区，尽量减少涡流区。
洁净走廊和辅房采用高效送风口送风，阻尼回风口,上送下回。
3.2 采用集中新风，独立的排风机组这样可以保证避开污染、选取干净的室外新风，足量送到各净化系统内；同时排除室内多余的气体。
新风机分设初、中效过滤器，并进行冷热及湿度处理，以减轻净化主机及高效过滤器负担；排风机外侧设有防雨风口、亚高效过滤器。
以防系统停机时，由于自然循环，使室内受到室外空气的污染。
3.3 采用自控风阀、变频控制，风管电加热器，电极加湿器净化空调是一个定风量系统，室内的洁净度主要靠换气次数即风量来保证。
系统采用三级过滤，在系统运行过程中，会因过滤器的积灰而产生系统阻力变化，改变系统风量，进而影响净化效果。
由此进行的风量调试和阻力配平将非常繁琐，医院缺乏相应的技术力量。
工程中采用了自控风阀，由微机控制，自动调节风量，同时采用变频技术，使手术室使用更灵活，并大大节约的运行费用：当个别手术室停用时，可以只保持值班风量。
风管电加热器作为辅助加热，能使手术室在系统开机后迅速升温，缩短手术准备时间，又可与表冷器联合，进行湿度处理。
电极加湿是手术室加湿的首选，其优点在许多文献中都有表述。
3.4 采用一次泵和双通电动阀、旁通管，进行变水量调节系统采用开式循环系统，配风冷热泵，对空调机组进行变水量调节，对整个系统进行变水温调节。
这种专用的系统稳定可靠，有效的保证了手术部使用的连续性和安全性。
尽管价格较高，也物有所值。
3.5 净化机组设于上层房间，节省基建投资空调机组、新风机组、消声器、利用手术层楼上的原有一间空房,热泵设于四楼屋面，预留了维修空间。
由于设备距手术部近，减少了风管长度，节约了资金。
本工程由于机房少，增加机组会极大提高投资额，于是在采用共用机组的同时，控制上采用了专门的措施，达到了独立机组的同样效果。
四、普通手术室的净化空调普通手术室对洁净度要求不高，设计中采用了带高效过滤器的高静压风机盘管，配以专用的洁净新风，温度调节灵活，达到了较高的洁净度。
五、冷热源使用两台制冷量各为15RT 的风冷热泵机组并联使用，在过渡季可调，同时系统有高度的安全性。
热泵根据负荷变化，自动调节。
六、自动控制采用德国西门子公司的DDC 控制器和温湿度传感器、压差传感器、自控风阀，变频器，电动两通阀实现自动控制和显示功能。
6.1 温湿度控制根据空气处理的方式的不同，全年按两个季节、两种工况对净化机组进行控制。
6.2 变频风速及消毒在每个手术室情报面盘上设手动开关，使用时开高速档，值班时用低速；个别手术室停用后，其风阀自动开小，维持值班风量，并打开本手术室消毒器一小时。
主机风机低速或停机后，自动打开主机消毒器工作1 小时。
七、工况调试与运行调试于2002 年6 月进行。
首先开机24小时后安装高效过滤器，接着测量各风口风速并进行调整，然后用倾斜式微压计、QDF-2A 风速仪测量各系统的送、回、新、排风量，各房间相对于走廊、室外的正压，用ND2 精密声级仪测量各房间噪声并作调整。
由于本工程采用了先进的自动控制系统，参数设置后，噪声、正压、新风、风速均达到设计标准；特别是噪声仅为38dB(A) 。
接着进行模拟夏季工况36 小时运行,设定室温17oC, 热泵及自动控制投入运行。
选择房间对角线测点在0.8,1.0,1.3,1.8 共4 种高度，用HM34C 温湿度测量仪测得各点温度，用热球风速仪测得各点在静压箱下3.0*3.0 范围内风速，在１米面测得湿度。
发现在0.8~1.8m 高度内速度场、温度场分布均匀，其温差在0.5oC 以内。
