情景实验题杨浦：19. 某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。
半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。
但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。
还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。
”请你根据上述信息回答下列问题：①一般情况下，随着温度的升高，________________的电阻增大。
②根据上述信息可以判断，适宜制作定值电阻的材料是_________（选填“A”、“B”或“C”）。
A. 铁、铜B. 硅、锗C. 锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。
你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：________________________________________________________________。
答案：奉贤：16. 某小组同学根据图8（a）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递____ （21）______。
为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图8（b）所示的装置。
将针筒A、B固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞S A和S B上的压力F A和F B。
已知S A＜S B，记录实验数据。
①如果F≠F A表明：封闭在容器中的液体不能传递（22）__。
②如果对F B与S B和F A与S A 的比值大小进行比较是为了确定封闭在容器中的液体是否可以传递_____（23）___。
在得到肯定的实验结论的情况下，该小组同学认为利用类似的装置可以使F B =100F A即获得百倍大的压力，你认为他们的观点是否正确？_____（24）_______。
2010年上海市初中毕业统一学科考试一、选择题（共16分）下列个体均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1、地球是人类生存的家园，它属于太阳系中的（）A、恒星B、行星C、卫星D、彗星2、四冲程汽油机在工作过程中，将燃气的内能转化为机械能的冲程是（）A、吸气冲程B、压缩冲程C、做功冲程D、排气冲程3、在各种色光中，被成为三原色光的是（）A、红、绿、蓝B、红、黄、蓝C、红、黄、绿D、黄、绿、蓝4、如图1所示，杂技表演者在离板后的上升过程中，她的（）A、重力势能增大，动能减小B、重力势能增大，动能增大C、重力势能减小，动能减小D、重力势能减小，动能增大5、如图2所示，蜡烛在平面镜M中所成像的位置应在图中的（）A、甲处B、乙处C、丙处D、丁处6、重为G的苹果从树上竖直下落，若苹果在空中所受阻力小于G，则苹果在竖直下落过程中受到的合力大小（）A、等于GB、等于0C、大于GD、小于G7、如图3所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A、电流表○A示数为零，电路R短路B、电流表○A示数为零，灯L断路V2示数为零，灯L断路C、电压表○V2示数为零，电阻R短路D、电压表○8、如图4所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（S A< S B）,液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是（）A、甲球的质量小于乙球的质量B、甲球的质量大于乙球的质量C、甲球的体积小于乙球的体积D、甲球的体积大于乙球的体积二、填空题（共26分）请将结果填入答题纸的相应位置。
9、教室内日光灯正常工作的电压为（1）伏，日光灯与电风扇之间是（2）连接的（选填“串联”或“并联”），学校每月的耗电量用（3）表测量。
杨浦区2021年第二次模拟试卷九年级物理试卷〔总分值：100分；完卷时间90分钟〕2021年4月考生注意：1．答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效；2．第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题〔共20分〕以下各题均只有一个正确选项。
请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，月球是A．卫星B．行星C．恒星D．彗星2．吹笛子表演中，演奏者不断用手指分别开闭6个音孔，这样是为了改变笛声的A．音色B．音调C．音量D．响度3．2021年诺贝尔物理学奖由蓝光二极管的创造者获得。
蓝光二极管的创造使制成白光LED灯成为现实。
要制成白光LED灯，除蓝光二极管外，还需要的两种色光二极管的颜色是A．红和黄B．黄和紫C．红和绿D．黄和绿4．以下数据中，符合实际的是A．物理课本的长度约为50厘米B．适合人洗澡的水温约为40℃C．教室中通过日光灯的电流约1安D．上海冬天最低气温约可到达-20℃5．小华在复习了“物质〞的知识后，有以下认识，其中正确的选项是．扫地时灰尘飞扬说明分子在不停地做无规那么运动．铁丝很难被拉断说明分子间存在相互引力C．在探索原子结构的历程中，科学家首先发现的粒子是质子．原子是由带正电的质子和带负电的电子组成的6．小华做作业时，电灯突然变暗，其原因可能是A．电灯的额定功率变大B．电灯的额定电压变小C．电灯的实际电压变大D．电灯的实际功率变小7．某人在车后用80牛的水平力推车，使车在平直公路上匀速前进，突然发现车辆前方出现情况，他马上改用100牛的水平拉力使车减速，在减速过程中，车受到的合力大小为A．180牛B．100牛C．80牛D．20牛18．如图1所示是探究影响导体电阻大小因素的实验装置〔导线的数量及连接可改变〕，演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝、D是铜丝、E是铁丝，以下说法正确的选项是A．实验中，电流表示数越大说明电阻越大．该装置能够研究电阻与导体长度的关系C．该装置无法研究电阻与导体横截面积的关系D．在图示情况下，用导线连接B、C接线柱，电流表示数将变小图1B C D E9．在如图2所示电路中，电源电压保持不变，电阻R1为10欧，电阻R2为20欧，电键S闭合，以下说法正确的选项是R2A2A．断开电键S，三个电表示数将变大V1RB．将R与R位置互换，有一个电流表的示数将变大112C．将R1与闭合的电键S位置互换，三个电表示数将变大V2D．将R与电压表V的位置互换，三个电表示数变小S22图210．如图3所示，水平面上的圆柱形容器中分别盛有A、B两种不同液体，且A、B液体对各自容器底部的压力相等。
2010年杨浦区初中毕业学业模拟考试理 化 试 题（满分150分，考试时间100分钟）物理部分（90分） 2010.5考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）1．盛夏天气炎热，小明将半瓶奶茶盖上盖子放入冰箱，一段时间后，她拿出奶茶瓶，发现奶茶全结成冰，奶茶结冰后不变的物理量是 （ ）A 体积。
B 质量。
C 密度。
D 比热容。
2．在吉他演奏中，乐手一会儿轻抚琴弦，一会儿用力弹拨，这样做主要是为了改变 声音的 （ ）A 响度。
B 音调。
C 音色。
D 频率。
3．如图1所示，正确表示小磁针N 极指向的是 （ ） A B C D4．专家建议：一个正常的成年人每天的食盐摄入量不超过 （ ） A 0.6克。
B 6克。
C 60克。
D 300毫克。
5．电流是看不见的，但我们可以由电流通过导体时产生的效应去认识它，这种转换的方法在物理学习中经常用到，下列实例中采用同样的科学方法的是 （ ）A 控制导体不变，改变电压，探究电流与电压的关系。
B 串联的两个电阻对电流的阻碍作用，可用一个电阻代替。
C 探究磁场的性质时，通过小磁针的偏转，了解磁场的方向和分布情况。
D 学习电流时，将电流与水流作类比。
6．苹果从树上下落的过程中若空气对它的阻力保持不变，则下列说法正确的是（ ） A 苹果受到的合力一定大于苹果的重力。
B 苹果受到的重力与阻力是一对平衡力。
C 苹果受到的合力可能小于苹果的重力。
D 苹果受到的合力一定小于苹果的重力。
S N S NN SN S图17．某小组同学分别测出了甲、乙两电动小车做直线运动的路程和时间，并依据数据作出了相应的路程—时间图像，如图2（A ）、（B ）所示，分析图像可知 （ ）A 甲的速度大于乙的速度。
B 如果甲、乙两车同时同一地点沿直线同方向出发，经过12秒，甲乙相距1米。
C 如果甲、乙两车同时同一地点沿直线反方向出发，经过12秒，甲乙相距3.6米。
上海市杨浦区中考物理二模试题一、单项选择题1．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。
下列说法正确的是（）A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：12．在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成像；④投影仪投影在屏幕上成的像；⑤汽车观后镜中的像。
下列关于上述“像”的说法中正确的是A．属于实像的是①②③B．属于虚像的是④⑤C．由于反射而成的像是①②⑤D．由于折射而成的像是③④3．如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。
则（）A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小4．小红在建筑工地上看到简易三角吊车，她想通过自身的体验来了解这种简易吊车上各部分的受力情况。
她用一只三角板，按照如图所示方式在竖直面内进行操作，感受A端对左手手指以及B端对手腕的作用力。
对这两个作用力的方向判断完全正确的是（）A．B．C．D．5．大气压强与人们的日常生活关系密切。
以下事实属于大气压强应用的是（）A．载重量较大的汽车有许多车轮B．用吸管很容易从瓶中吸取饮料C．人能轻松地浮在死海的海面上D．拦河坝的截面上窄下宽呈梯形6．小竹将质量为120g的物体放入盛满水的溢水杯中，当物体静止时，溢水杯中溢出了100cm3的水，则物体(g取10 N/kg)A．漂浮在水面上B．悬浮在水中C．沉在溢水杯底部D．受到1.2 N的浮力7．将一根短的铁丝拉长，一定变大的是它的A．质量 B．体积 C．密度 D．电阻二、多项选择题8．如图所示的四幅作图中，正确的是A．动力F1的力臂 B．斜面上静止的物体 C．平面镜成像 D．磁体的磁场9．瓶瓶罐罐都可以做物理实验，以下四幅图片都牵扯到水柱的问题，下列有关四幅图的描述正确的有：A．甲图现象说明液体对侧面有压强，且液体越深压强越大B．乙图液柱上升反映了瓶子的微小形变C．丙图所示现象说明气体流速越大的位置压强越小D．丁图是一自制气压计的示意图，管内液柱越高所测压强越大10．小明在做“探究凸透镜成像规律”的实验中，发现像高与焦距、物距之间有一定的关系，为进一步探究，他将5cm高的发光体作为光源，取甲、乙两个焦距不同的凸透镜进行实验。
上海市杨浦区初三物理二模试题一、单项选择题1．如图所示，R是用镍铬合金做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将（）A．不变B．变亮C．变暗D．无法判定2．甲、乙两车以相同速度同向做匀速直线运动，若以甲车为参考物，则A．乙车是运动的 B．乙车是静止的 C．甲、乙两车都是运动的 D．无法判断3．如图所示，电路中电源两端电压不变，R为定值电阻。
将滑动变阻器的滑片P置于中点，闭合开关S 后，各电表均有示数。
现将滑动变阻器的滑片P由中点向左移动，则A．电流表的示数变大B．电压表的示数变小C．电压表的示数变大D．电压表示数与电流表示数的比值不变4．图示为某温度报警器的原理图，总电压保持不变． R0为定值电阻，R为热敏电阻（其阻值随温度升高而减小），当电流表示数减小到某一值时，装置报警．开关s闭合后A．当温度升高时，电压表和电流表的示数之比增大B．当温度降低时，R0的电功率将变大C．当温度升高时，电压表示数变小，电流表示数变大D．增大R0的阻值，可使热敏电阻在更高温度下报警5．透镜在我们的生活中应用广泛，下列说法中正确的是 ( )A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距B．投影仪能使物体在屏幕上成正立、放大的实像C．照相时，要使所拍摄景物的像变大,应将照相机的镜头远离被拍摄物体D．近视眼镜利用了凹透镜对光的发散作用6．过春节时贴年画是我国的传统习俗。
在竖直墙壁上贴长方形年画时,可利用重垂线来检查年画是否贴正。
如图所示的年画的长边与重垂线不平行为了把年画贴正,则下列操作方法中正确的是（）A．换用质量大的重锤B．上下移动年画的位置C．调整年画,使年画的长边与重垂线平行D．调整重垂线,使重垂线与年画的长边平行7．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时A．电流表A的示数变大B．电压表V的示数变小C．电路消耗的总功率减小D．R1消耗的电功率变大二、多项选择题8．作图可以帮助我们更加直观、方便地认识、研究物理问题，如图所示的几种示意图中，正确的是A．甲图是光发生反射时的光路图 B．乙图是条形磁体周围的磁感线C．丙图是同种电荷相互作用规律 D．丁图是光线通过凸透镜的光路9．关于温度、比热容、热量、内能，以下说法不正确的是A．物体的温度越高，所含的热量越多B．0℃的水没有内能，温度高的物体内能一定大C．温度越高的物体放出的热量越多，温度不变的物体内能就一定不变.D．用水作为汽车发动机散热器的冷却剂，其原因之一是水的比热容较大10．如图是初中电学具有代表性的电路图，其中电源电压恒定为U，电压表测的是R2两端的电压．当滑动变阻器滑片P由a端向b 端移动时，下列分析正确的是（）A．由于电路的总电阻增加，因而电流表的示数减小B．由于电路中电流减小，根据U2=IR2计算得出，电压表的示数减小C．R2的功率先变大后变小D．由于电路中电流减小，根据U1=IR1计算得出，U1减小，而电源的电压是恒定的．根据U2=U-U1知，电压表的示数变大三、填空题11．江夏区环山绿道全国文明，是市民休闲、健身的好去处；其中青龙山、花山段全长13.5km。
杨浦区2009学年第二学期高三模拟考试物理试卷 保留版权 第 1 页 共 14 页杨浦区2009学年第二学期高三模拟考试物理试卷考生注意：1．答第I 卷前．考生务必在答题卡上用钢笔或圆珠笔清楚填写姓名、准考证号．并用2B 铅笔正确涂写准考证号． 2．第I 卷(1—20小题)．由机器阅卷．答案必须全部涂写在答题卡上．考生应将代表正确 答案的小方格用2B 铅笔涂黑．注意试题题号和答题纸编号一一对应,不能错位．答案需要更改时，必须将原选项用橡皮擦去，重新选择．答案不能涂写在试卷上．涂写在试卷上一律不给分．第I 卷 选择题部分 (共56分)一、（16分）单项选择题Ⅰ。
本大题有8小题，每小题给出的四个答案中只有一个是正确的，每小题2分。
1．下列物理量中属于矢量的是：A ．线速度．B ．重力势能．C ．电压．D ．磁通量．2．关于牛顿力学与相对论下列说法中正确的是：A ．相对论彻底否定了牛顿力学．B ．在相对论中与静止时相比运动的钟变慢．C ．牛顿力学能应用于接近光速运动的问题．D ．牛顿力学能应用于分子、原子和原子核等的微观领域．3．从下列物理规律中哪一个可演绎出“质量是物体惯性大小的量度”这一结论：A ．牛顿第一定律．B ．牛顿第二定律．C ．牛顿第三定律．D ．机械能守恒定律．4．卢瑟福的a 粒子散射实验的结果表明：A ．原子不可再分．B ．原子核还可再分．C ．原子具有核式结构．D ．原子核由质子和中子组成．5．某仓库在门上安装了一把自动锁和一把挂锁，只有把自动锁和挂锁都打开时，人才能进出．这里的“两把锁”和“人可以进出”之间体现了某种逻辑关系，下列门电路中也具有这种逻辑关系的是：B A CDZ≥1A BZ＆A BZZ杨浦区2009学年第二学期高三模拟考试物理试卷 保留版权 第 2 页 共 14 页6．下列说法中正确的是：A ．在天空中呈现暗红色的恒星的温度比呈现白色的恒星的温度高．B ．太阳发出的光和热来自于太阳上碳、氧等物质的燃烧．C ．太阳系中距离太阳越近的行星，公转速度越小．D ．由于光速有限，因此观察遥远的天体就等于在观察宇宙的过去．7．如图所示，整个系统处于静止状态，当容器内原来直立的人用手向上托悬挂着的重物而重物没有运动时，悬挂容器的弹簧将：A ．伸长．B ．缩短．C ．长度不变．D ．带动容器作上下振动．8．万有引力可以理解为：任何有质量的物体都要在其周围空间产生一个引力场，而一个有质量的物体在其他有质量的物体所产生的引力场中都要受到该引力场的引力（即万有引力）作用，这种情况可以与电场相类比，那么在地球产生的引力场中的重力加速度，可以与电场中下列哪个物理量相类比：A ．电场强度．B ．电势．C ．电势能．D ．电场力．二、（24分）单项选择题Ⅱ。
故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。
闭合电键前后，电压表指针的位置不变，灯L始终不亮。
已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。
②如果灯L’不发光，则可能存在的故障是____________________。
答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。
①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。
②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。
答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。
已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。
已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。
现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。

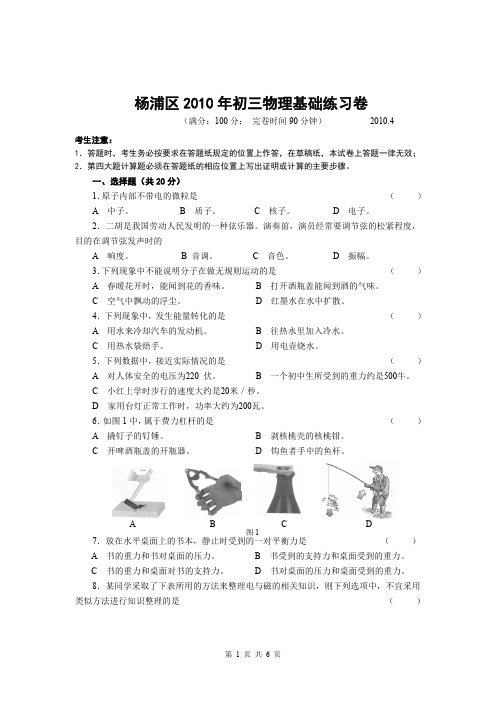

图1杨浦区2010年初三物理基础练习卷（满分：100分； 完卷时间90分钟） 2010.4考生注意：1．答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效； 2．第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（共20分）1．原子内部不带电的微粒是 （ ） A 中子。
B 质子。
C 核子。
D 电子。
2．二胡是我国劳动人民发明的一种弦乐器。
演奏前，演员经常要调节弦的松紧程度，目的在调节弦发声时的A 响度。
B 音调。
C 音色。
D 振幅。
3．下列现象中不能说明分子在做无规则运动的是 （ ） A 春暖花开时，能闻到花的香味。
B 打开酒瓶盖能闻到酒的气味。
C 空气中飘动的浮尘。
D 红墨水在水中扩散。
4．下列现象中，发生能量转化的是 （ ） A 用水来冷却汽车的发动机。
B 往热水里加入冷水。
C 用热水袋焐手。
D 用电壶烧水。
5．下列数据中，接近实际情况的是 （ ） A 对人体安全的电压为220 伏。
B 一个初中生所受到的重力约是500牛。
C 小红上学时步行的速度大约是20米／秒。
D 家用台灯正常工作时，功率大约为200瓦。
6．如图1中，属于费力杠杆的是 （ ） A 撬钉子的钉锤。
B 剥核桃壳的核桃钳。
C 开啤酒瓶盖的开瓶器。
D 钩鱼者手中的鱼杆。
7．放在水平桌面上的书本，静止时受到的一对平衡力是 （ ） A 书的重力和书对桌面的压力。
B 书受到的支持力和桌面受到的重力。
C 书的重力和桌面对书的支持力。
D 书对桌面的压力和桌面受到的重力。
8．某同学采取了下表所用的方法来整理电与磁的相关知识，则下列选项中，不宜采用类似方法进行知识整理的是 （ ）A B CDA 磁场与磁感线。
B 电流表与电压表。
9. 在图2所示的电路中，电源电压保持不变。
闭合电键S 后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流表示数的比值变小。
已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是 （ ）A 电阻R 一定断路，电压表示数变大。
B 电阻R 一定短路，灯L 变亮。
C 灯L 可能短路，电压表的示数变小。
D 灯L 可能断路，电压表的示数变小。
10．如图3所示，两个底面积不同的圆柱形容器内分别盛有不同的液体甲和乙，甲液体对容器底部的压强等于乙液体对容器底部的压强。
下列措施中，有可能使甲液体对容器底部的压强小于乙液体对容器底部的压强。
（无液体溢出） （ ）A 分别抽出相同质量的液体甲、乙。
B 分别抽出相同体积的液体甲、乙。
C 分别抽出相同高度的液体甲、乙。
D 分别倒入相同体积的液体甲、乙。
二、填空题（共26分）11．家用电饭锅的正常工作电压为 （1） 伏，它与其他用电器之间是 （2） 联连接的。
在家庭电路中， （3） 表用来测量用户消耗的电能。
标有“220V 2000W ”字样的空调正常工作1小时，消耗电能 （4） 度。
12．图4（a ）、（b ）中的情景表示了力的作用效果，其中图4- （5） 主要表示力能使物体的运动状态发生改变；图4- （6） 主要表示力能使物体发生形变。
[均选填“（a ）”或“（b ）”] 图4（a ）中箭射出以后由于 （7） 箭继续向前飞行。
13．图5是“神舟七号”飞船在高速通过大气层返回地球的情景，宇航员相对固定座椅是 （8） 的（选填“运动”或“静止”）。
飞船在太空中通过 （9） 把信息传输到地面指挥中心。
返回途中飞船的重力势能 （10） （选填“增大”、“不变”或“减小”），船体表面的温度升高船体的内能增大，这是通过 （11） 的方法改变了它的内能。
图3(a) 图4 (b) 图5L2第 3 页 共 9 页图10（a ）（b ）（c ）（d ）水 水 盐水 14．某导体的电阻为10欧，10秒内通过导体横截面的电量为3库，则通过导体的电流为 （12）安，10秒内电流通过导体做功 （13） 焦。
如果通过该导体的电流变为0.6安，则该导体的电阻为 （14） 欧。
15．P 、Q 是同一直线上相距12米的两点，甲从P 点、乙从Q 点同时沿直线相向而行，它们运动的s-t 图像如图6所示，分析图像可知： （15） 在做匀速直线运动（选“甲”或“乙”或“甲、乙”）；乙的速度为 （16）米/秒；经过3秒，甲、乙相距 （17） 米。
16．图7中，（a ）、（b ）两图所示的是汽油机一个工作循环的两个冲程，其中图7（a ）是 （18） 冲程；图7（b ）是 （19） 冲程。
17．某人用如图8所示的牵引装置来锻炼关节的功能。
重物的质量为3千克，若小腿拉绳使重物在3秒内匀速上升0.5米。
则小腿对绳的拉力为 （20） 牛，绳拉重物的功率为 （21） 瓦；18．在图9所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将 （22） ，电压表V 与电流表A 示数的比值将 （23） 。
（均选填“变大”、“变小”或“不变”）19．某小组同学用水、盐水、两种不同形状的容器和指针式压强计探究液体内部压强的规律。
压强计指针顺时针偏转的角度越大，表示压强越大。
他们的研究情况如图10（a ）、（b ）、（c ）、（d ）所示。
［图10（a ）、（b ）、（d ）中的容器内均装满液体，且ρ盐水＞ρ水］① 分析图（a ）和（b ）你认为该同学想研究液体内部压强与 （24） 的关系； ② 分析图（b ）和（c ），从现象及相关条件可知： （25） ； ③ 分析图（b ）和（d ），从现象及相关条件可知： （26）。
图6秒秒（a ） 图7 （b ） 图8 图9三．作图题（共12分）20．在图11中，根据给出的入射光线AO 画出反射光线OB ，并标出反射角及其度数。
21．根据平面镜成像特点，在图12中画出物体AB 在平面镜MN 中的像A´B´。
22．在图13中，根据小磁针静止时指向，标出通电螺线管的N 、S 极、线圈中的电流方向及电源的正、负极。
23．重为6牛的A 物体静止在水平地面上，用力的图示法在图14中画出它所受的重力。
24．当电键S 闭合时电路中的电流方向如图15所示，请在图中正确填入电源、电压表、电流表的符号，使两个小灯都能发光，且电压表测L 2两端的电压。
25．如图16所示，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键，当滑动变阻器的滑片向右移动时，电灯变暗。
四．计算题（共24分）26．将质量为2千克的水加热，水温升高了50℃。
求：水吸收的热量Q 吸。
［c 水＝4.2×103焦/（千克·℃）］27．北京时间2010年2月18日，在温哥华冬奥会女子短道速滑500米决赛中，王濛以43秒048的成绩夺得中国在本届冬奥会上第二枚金牌。
如图17 所示，王濛在滑冰场上快速滑行，她和冰刀的总质量为60千克，已知每只冰刀与冰面的接触面积为15厘米2。
问：①王濛受到的重力是多大？②王濛在单脚滑行时对冰面的压强是多大？③当王濛双脚站立时，她对冰面的压力和压强为多少？NA B图11 图12图13图18图14 图15 图16图17第 5 页 共 9 页28．如图18所示，将一块密度为2.5×103千克/米3、体积为100厘米3的石块，用细线系着浸没在装有水的容器中，容器中水的深度由10厘米上升到12厘米。
求：①石块的重力； ②石块所受浮力。
③水对容器底部的压强的变化。
29．在图19（a ）所示的电路中，电源电压保持不变，滑动变阻器R 2上标有“20Ω，3A”字样，各电表的量程选择合理。
闭合电键后，当滑动变阻器的滑片P 恰好在中点位置时，电流表A 1和电流表A 的示数分别如图19中的（b ）、(c)所示。
求：①电源电压。
②电阻R 1的阻值。
③滑动变阻器R 2工作时消耗的最小功率。
④移动滑动变阻器R 2的滑片P，使电流表A 指针偏离零刻度线的角度恰好为电流表A 1指针偏离零刻度线角度，求此时变阻器连入电路的电阻。
五．实验题（18分）30．如图20所示的器材或装置中，A 是测量 （1） 的仪器，B 是测量 （2） 的仪器，C 是测量 （3） 的装置，D 是测量 （4） 的仪器。
31．小王同学做“探究液体质量与 体积的关系”实验。
①已有的实验材料为托盘天平 （带有砝码）、量筒、水和烧杯，为得 出比较完整的结论，还需要的实验材料是 （5） 。
②右表为他的实验记录表，请 填写相关的栏目。
BAmlCD图20（a ）(b) 图19 (c)图1832．在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个电键、电压为6V 的电源、额定电压为3.8V 的小灯泡和一个标有“20Ω 1.5A ”的滑动变阻器。
①如果小灯泡的额定功率小于2W ，电流表的量程选 （6） 安为宜。
②请铅笔画线代替导线，将图20的实物电路连接完整。
要求：电表的量程选择合理；当滑动变阻器的滑片向左移动时，电流表示数增大。
（连线不得交叉）③当小灯泡正常发光，此时电流表示数为0.4安，则灯泡的额定功率为（7） 瓦。
④另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。
检查后发现连线正确，请你找出实验中两个操作不当之处：（a ） （8） ； （b ） （9） 。
33．某小组同学在 “探究凸透镜成像规律”实验的过程中发现：有时光屏上不能成像；有时能在光屏上成缩小的像；有时能在光屏上成放大的像；有时能在光屏上成等大的像。
为了研究产生这些现象的条件和规律，该小组同学进行实验，并将每次实验中的相关数据及现象记录在下表中。
表一（凸透镜的焦距为f 1=10厘米） 表二（凸透镜的焦距为f 1=12厘米）①分别比较实验序号1或5中的物距与各自凸透镜焦距的大小关系，及成像情况，可得出的初步结论是： （10） 。
②继续分析表格中的数据，并把表格中的物距u 与像距v 分别与各自凸透镜的一倍焦距和二倍焦距进行比较，发现当 （11） 时，在光屏上成放大的像；当 （12） 时，在光屏上成等大的像；当 （13） 时，在光屏上成缩小的像。
③请进一步分析比较实验序号2与3与4（或6与7与8）数据中的物距u 与像距v 及所成像的变化关系，可得出的初步结论是： （14） 。
④请进一步综合分析比较表一或表二中的数据并经运算后可归纳得出的结论是： （15）。
