前言可行性研究是基本建设程序中为项目核准提供技术依据的一个重要阶段，为满足输变电工程核准规定，规范前期工作深度，加强管理，根据国家有关规定，并结合输变电工程建设的特点，制定本办法。
220千伏及110（66）千伏输变电工程可行性研究内容深度规定1 范围本标准规定了输变电工程可行性研究内容深度的规定。
本规定合用于我院承担的220千伏及110（66）千伏新建、扩建、改建交流输变电工程可行性研究工作，35千伏及以下新建、扩建、改建交流输变电工程可参照执行。
2 总则2.1 本规定是编制、评审输变电工程可行性研究报告的重要依据。
可研评审意见是开展项目专题评估和编制项目核准申请报告、开展后续工程设计的依据。
2.2 对于城乡规划区内的输变电工程，应及早将电网规划内的变电站站址和输电走廊通道纳入城乡经济社会发展规划，其工作成果是工程可行性研究的基础。
2.3 电网技术方案应采用通用设计方案，并贯彻差异化设计原则，以及“两型一化”变电站、“两型三新”线路设计原则。
3 一般规定3.1 输变电工程可行性研究必须贯彻国家的技术政策和产业政策，执行各专业的有关设计规程和规定。
推动资源节约型、环境和谐型电网建设（简称“两型”电网建设）。
推广通用设计、通用造价、通用设备，促进标准化建设。
积极采用电网新技术，不断提高电网技术水平，注重环境保护，促进节地、节能、节材，提高电网输配电能力，减少输电成本，控制工程造价。
3.2 编制可行性研究报告应以审定的电网规划为基础，原则上已列入电网规划的220千伏及110（66）千伏输变电工程才具有开展可研等前期工作的条件。
3.3 编制可行性研究报告时，设计单位必须完格、准确、充足地掌握设计原始资料和基础数据。
3.4 当有多个设计单位参与同一项目的可行性研究报告编制时，应明确其中一个为总体设计单位，总体设计单位应对其他各协作设计单位的设计内容负责，对相关工作的配合、协调和归口负责，对接受工程外委项目的各设计和测试单位的资质提出意见，并负责将各外委单项可行性研究报告或实验研究等报告的重要内容及结论性意见经分析和整理后归纳到可行性研究总报告中。

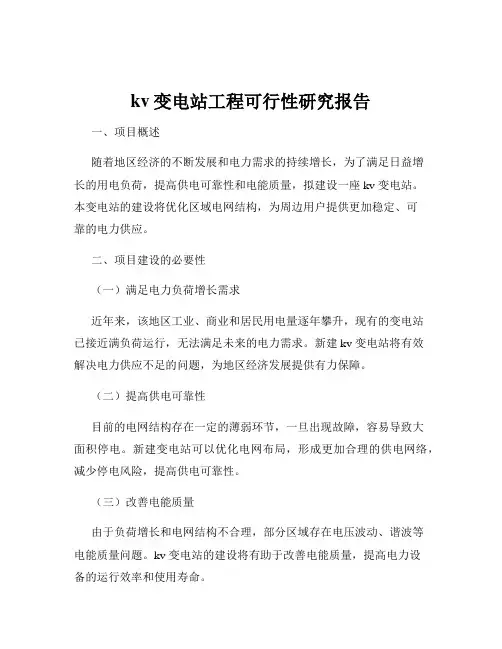

kv变电站工程可行性研究报告一、项目概述随着地区经济的不断发展和电力需求的持续增长，为了满足日益增长的用电负荷，提高供电可靠性和电能质量，拟建设一座 kv 变电站。
本变电站的建设将优化区域电网结构，为周边用户提供更加稳定、可靠的电力供应。
二、项目建设的必要性（一）满足电力负荷增长需求近年来，该地区工业、商业和居民用电量逐年攀升，现有的变电站已接近满负荷运行，无法满足未来的电力需求。
新建 kv 变电站将有效解决电力供应不足的问题，为地区经济发展提供有力保障。
（二）提高供电可靠性目前的电网结构存在一定的薄弱环节，一旦出现故障，容易导致大面积停电。
新建变电站可以优化电网布局，形成更加合理的供电网络，减少停电风险，提高供电可靠性。
（三）改善电能质量由于负荷增长和电网结构不合理，部分区域存在电压波动、谐波等电能质量问题。
kv 变电站的建设将有助于改善电能质量，提高电力设备的运行效率和使用寿命。
三、变电站选址经过综合考虑，变电站选址于_____，该地址具有以下优势：1、地理位置优越，靠近负荷中心，能够减少输电损耗，提高供电效率。
2、交通便利，便于设备运输和运维人员的出行。
3、周边环境良好，远离易燃易爆场所和污染源，有利于变电站的安全运行。
四、工程规模（一）主变压器容量本期安装_____MVA 主变压器_____台，远期规划_____MVA 主变压器_____台。
（二）进出线规模本期_____kV 进线_____回，＿____kV 出线_____回；远期_____kV 进线_____回，＿____kV 出线_____回。
（三）无功补偿装置本期安装无功补偿装置_____Mvar，远期根据负荷发展情况适时增加。
五、电气主接线（一）＿____kV 侧采用_____接线方式，具有运行灵活、可靠性高的特点。
（二）＿____kV 侧采用_____接线方式，能够满足不同运行方式的要求。
六、短路电流计算及设备选型通过短路电流计算，确定了电气设备的短路耐受能力和开断能力。
66kV阿什河输变电新建工程可行性研究报告.66kV孔店输变电新建工程可行性研究报告66kV孔店输变电新建工程可行性研究报告批准：审核：校核：编写：人员组织序号专业主要设计人1 系统2 本体3 保护4 通信5 远动6 土建7 给排水8 暖通9 送电10 变电技经11 送电技经12 ……目录1 工程概述 (6)1.1 设计依据 (6)1.2 工程背景 (6)1.3 设计水平年 (6)1.4 主要设计原则 (6)1.5 设计范围及配合分工 (7)2 电力系统一次 (7)2.1 电力系统概况 (7)2.2 用电需求预测 (10)2.3 电力电量平衡 (12)2.4 工程项目的提出 (13)2.6 工程建设的必要性 (14)2.7 工程建设方案及相关电气计算 (14)2.8 电气参数选择 (17)2.9 电力系统一次结论与建议 (17)3 电力系统二次 (18)3.1 系统继电保护 (18)3.2 调度自动化 (18)3.3 电能计量装置及电能量远方终端 (19)3.4 系统通信 (19)3.5 电力系统二次系统结论及建议 (28)4 变电站站址选择 (29)4.1基本规定 (29)4.2站址区域概况 (29)4.3出线条件 (29)4.4站址水文气象条件 (29)4.6水文地质及水源条件 (30)4.7站址工程地质 (30)4.8土石方情况 (30)4.9进站道路和交通运输 (30)4.10 站用电源 (30)5 变电站工程内容 (30)5.1 建设规模 (30)5.2 电气主接线及主要电气设备选择 (31)5.3 电气布置 (31)5.4 电气二次 (32)5.5 站区总体规划和总布置 (38)5.6 建筑规模及结构设想 (38)5.7 供排水系统 (39)5.8 采暖、通风和空气调节系统 (39)6 220kV阿南变扩建工程内容 (40)7 送电线路新建工程内容 (41)7.1 概况 (41)7.2、66kV电力电缆及架空线路路径方案 (41)7.3 工程设想 (41)8 建设项目土地利用情况 (44)9 节能、环保、抗灾措施分析 (44)9.1 系统节能分析 (44)9.2 变电节能分析 (44)9.3 环保措施 (44)9.4 抗灾措施 (45)10 投资估算及财务评价 (45)10.1变电站部分 (45)10.2送电线路部分 (46)10.3 投资估算汇总表 (46)10.4 财务评价 (47)11、结论综述与建议 (47)11.1本工程建设的必要性 (47)11.2本工程建设规模及方案 (48)附图目录附图1. 2011年洋城地区电力系统地理位置接线现况图附图2. 2012年洋城地区(孔店变接入后)电网地理位置接线图附图3. 系统接线图附图4. 新建66kV孔店变电站电气主接线图附图5. 新建66kV孔店变电站电气总平面布置图附图6. 66kV孔店甲乙线路经图附图7. 66kV孔店甲乙线杆塔一览图一附图8. 66kV孔店甲乙线杆塔一览图二附图9. 220kV阿南变66kV电气主接线图附图10. 220kV阿南变66kV孔店甲乙线出口平面图1 工程概述1.1 设计依据1.1.1heb城市电网“十二五”规划报告；1.1.2 heb市洋城区人民政府关于“洋城区城市总体规划（2010-2030）”；1.1.3**省电力有限公司企业标准：《输变电工程建设设计技术原则》；1.1.4国网公司《220kV输变电项目可行性研究深度规定》；1.1.5与heb洋城区电业局技术部签订的设计咨询合同。
前言可行性研究是基本建设程序中为项目核准提供技术依据的一个重要阶段，为满足输变电工程核准规定，规范前期工作深度，加强管理，根据国家有关规定，并结合输变电工程建设的特点，制定本办法。
220千伏及110（66）千伏输变电工程可行性研究内容深度规定1 范围本标准规定了输变电工程可行性研究内容深度的规定。
本规定合用于我院承担的220千伏及110（66）千伏新建、扩建、改建交流输变电工程可行性研究工作，35千伏及以下新建、扩建、改建交流输变电工程可参照执行。
2 总则2.1 本规定是编制、评审输变电工程可行性研究报告的重要依据。
可研评审意见是开展项目专题评估和编制项目核准申请报告、开展后续工程设计的依据。
2.2 对于城乡规划区内的输变电工程，应及早将电网规划内的变电站站址和输电走廊通道纳入城乡经济社会发展规划，其工作成果是工程可行性研究的基础。
2.3 电网技术方案应采用通用设计方案，并贯彻差异化设计原则，以及“两型一化”变电站、“两型三新”线路设计原则。
3 一般规定3.1 输变电工程可行性研究必须贯彻国家的技术政策和产业政策，执行各专业的有关设计规程和规定。
推动资源节约型、环境和谐型电网建设（简称“两型”电网建设）。
推广通用设计、通用造价、通用设备，促进标准化建设。
积极采用电网新技术，不断提高电网技术水平，注重环境保护，促进节地、节能、节材，提高电网输配电能力，减少输电成本，控制工程造价。
3.2 编制可行性研究报告应以审定的电网规划为基础，原则上已列入电网规划的220千伏及110（66）千伏输变电工程才具有开展可研等前期工作的条件。
3.3 编制可行性研究报告时，设计单位必须完格、准确、充足地掌握设计原始资料和基础数据。
3.4 当有多个设计单位参与同一项目的可行性研究报告编制时，应明确其中一个为总体设计单位，总体设计单位应对其他各协作设计单位的设计内容负责，对相关工作的配合、协调和归口负责，对接受工程外委项目的各设计和测试单位的资质提出意见，并负责将各外委单项可行性研究报告或实验研究等报告的重要内容及结论性意见经分析和整理后归纳到可行性研究总报告中。
变电站可行性研究报告一、引言随着社会经济的不断发展，电力需求日益增长，为了保障电力供应的稳定和可靠，建设新的变电站成为了必要的举措。
本报告旨在对变电站名称变电站的建设可行性进行全面的研究和分析。
二、项目背景（一）地区电力需求现状近年来，本地区的经济持续快速发展，各类工业企业不断增多，居民生活水平显著提高，电力负荷呈现出快速增长的趋势。
现有的变电站已逐渐无法满足日益增长的电力需求，电力供应紧张的情况时有发生。
（二）电网规划情况根据本地区的电网规划，为了优化电网结构，提高供电质量和可靠性，需要在具体位置新建一座变电站，以满足未来一段时间内的电力负荷增长需求。
三、变电站建设的必要性（一）缓解电力供应紧张局面新建变电站将增加供电容量，有效缓解当前电力供应紧张的局面，为地区经济发展和居民生活提供充足的电力保障。
（二）提高供电质量和可靠性新变电站的建设将改善电网结构，减少供电半径，降低线路损耗，提高电压合格率和供电可靠性，减少停电事故的发生。
（三）适应地区发展规划本地区未来规划了一系列重大项目和产业园区，这些项目的建设和运营将对电力供应提出更高的要求。
新建变电站将为地区的发展提供有力的支撑。
四、变电站选址及周边环境（一）选址方案经过综合考虑，初步选定了具体选址地点作为变电站的建设地址。
该地点地理位置优越，交通便利，便于设备运输和维护。
（二）周边环境变电站周边主要为描述周边用地类型，如农田、居民区、工业区等。
周边无重要的军事设施、文物保护单位等敏感区域。
五、变电站建设规模及技术方案（一）建设规模1、主变压器容量：规划安装X台主变压器，容量为具体容量。
2、进出线规模：具体描述进线和出线的电压等级、回路数等（二）技术方案1、电气主接线：采用具体的主接线方式，如单母线分段、双母线等。
2、设备选型：选用先进、可靠、节能的电气设备，如变压器、断路器、开关柜等。
3、继电保护及自动化装置：配置完善的继电保护和自动化装置，实现对变电站的实时监控和保护。
前言可行性研究是基本建设程序中为项目核准提供技术依据的一个重要阶段，为满足输变电工程核准规定，规范前期工作深度，加强管理，根据国家有关规定，并结合输变电工程建设的特点，制定本办法。
220千伏及110（66）千伏输变电工程可行性研究内容深度规定1 范围本标准规定了输变电工程可行性研究内容深度的规定。
本规定合用于我院承担的220千伏及110（66）千伏新建、扩建、改建交流输变电工程可行性研究工作，35千伏及以下新建、扩建、改建交流输变电工程可参照执行。
2 总则2.1 本规定是编制、评审输变电工程可行性研究报告的重要依据。
可研评审意见是开展项目专题评估和编制项目核准申请报告、开展后续工程设计的依据。
2.2 对于城乡规划区内的输变电工程，应及早将电网规划内的变电站站址和输电走廊通道纳入城乡经济社会发展规划，其工作成果是工程可行性研究的基础。
2.3 电网技术方案应采用通用设计方案，并贯彻差异化设计原则，以及“两型一化”变电站、“两型三新”线路设计原则。
3 一般规定3.1 输变电工程可行性研究必须贯彻国家的技术政策和产业政策，执行各专业的有关设计规程和规定。
推动资源节约型、环境和谐型电网建设（简称“两型”电网建设）。
推广通用设计、通用造价、通用设备，促进标准化建设。
积极采用电网新技术，不断提高电网技术水平，注重环境保护，促进节地、节能、节材，提高电网输配电能力，减少输电成本，控制工程造价。
3.2 编制可行性研究报告应以审定的电网规划为基础，原则上已列入电网规划的220千伏及110（66）千伏输变电工程才具有开展可研等前期工作的条件。
3.3 编制可行性研究报告时，设计单位必须完格、准确、充足地掌握设计原始资料和基础数据。
3.4 当有多个设计单位参与同一项目的可行性研究报告编制时，应明确其中一个为总体设计单位，总体设计单位应对其他各协作设计单位的设计内容负责，对相关工作的配合、协调和归口负责，对接受工程外委项目的各设计和测试单位的资质提出意见，并负责将各外委单项可行性研究报告或实验研究等报告的重要内容及结论性意见经分析和整理后归纳到可行性研究总报告中。
66kV变电站改造工程可行性研究报告关于XX县电业局66kVXX变改造工程可行性研究报告一、工程概述1、设计依据（1）阐述中本工程系XX县66kVXX变改造工程。
（2）与本工程有关的其他重要文件有《XX县中小城镇及农村电力网发展规划》、《XX电力网“十二五”规划》。
2、设计水平年根据电网规划选定工程设计水平年为2015年。
3、建设内容和目的本工程是XX县66kVXX变电所改造工程，更换主变为有载调压SZ11-6.3MVA主变1台，拆除66KV构支架，10KV箱式变电站，66KV进线采用单母线，按照2台主变规划，本期投入2台，原有一台，新增1台，10KV室内布置，单母线分段，本期出线4回，预留1个间隔位置，10kV 侧采用XGN2型开关柜12面，新增户外集合式电容器1组，二次部分新投综合自动化系统一套，土建部分新建一层高压室面积140.4平方米（247.75需要维修加一起388.15平方米）、原一楼会议室、办公室更改为主控室和值班室，因此原基础建2楼144.25平方米，总土建面积284.65平方米。
以提高XX、太安地区的供电能力以及供电可靠性和电压质量，解决原网络的变电能力不足、结构薄弱的问题。
二、系统现况截止至2010年末，我局辖区内有220kVXX一次变一座，主变容量120 MVA。
辖区内电力网络结构为以220kVXX一次变为中心辐射状的网架结构，已经投入运行的变电所有六座，分别是66kV柳河变、XX变、华炉变、中和变、XX变和加信变，主变总容量51.2MVA。
青川变和玉河变2011年将相继投入运行。
现有66kV送电线路8条，总亘长144.74km(见电网现状图)。
XX变由220KVXX一次变配出的66KV延华甲线T接供电，线路亘长1.68KM，主变总容量6.3 MVA。
2010年XX供电区电网供电量1.65亿千瓦时；最高供电负荷38.05兆瓦。
XX变供电量0.0966亿千瓦时；最高供电负荷4.2兆瓦。
某某地区66kV高台变新建工程可行性研究报告1 工程概述1.1 设计依据1.1.1哈尔滨电网“十二五”规划报告；1.1.2与本工程有关的其他重要文件有《延寿县中小城镇及农村电力网发展规划》、《延寿电力网“十二五”规划》《延寿农网改造升级三年（2010-2012年）规划》；1.1.3黑龙江省电力有限公司企业标准：《输变电工程建设设计技术原则》；1.1.4国网公司《220kV输变电项目可行性研究深度规定》；1.1.5设计咨询合同。
1.2 工程背景延寿镇是延寿县的政治、文化、教育中心，一直由一座66kV延寿二次变（延寿镇西侧）保障电力供应，担负着整个城区的供电、亚麻厂、水泥厂、开发区，而且还担负着高台乡、新村乡2个乡镇的供电，目前已经严重过负荷，如果遇到延寿二次变检修停电，整个县城和2个乡镇全部停电，给地方经济的发展、居民生活生产带来诸多不便。
延寿二次变建设于上世纪七十年代，现运行的主变是1988年4月生产的，随着经济的发展和社会的进步，城镇居民生产生活用电飞速增长，按照延寿变当时的设计运行水平，现在的变电能力根本不适应电能需求。
1.3 设计水平年本工程根据电网规划选定2011年为设计水平年，展望到2020年。
1.4 主要设计原则1.4.1本期工程满足延寿镇等周边地区今后十年负荷发展的需要。
1.4.2主要遵照《黑龙江电网建设与改造技术导则》、《电力系统设计技术规程》、《电力系统安全稳定导则》等相关技术导则、设计规程。
1.4.3采用国网公司推行的典型设计和典型设备。
1.5 设计范围及配合分工本可研编制的范围包括：电网现状分析，电力需求分析，负荷预测，新建变电站工程供电方案，电气计算，系统通信、保护，变电站本体电气一次、二次、土建、暖通、给排水设计，66kV输电线路终端改造设计及投资估算等。
2 电力系统一次2.1 电力系统概况2.1.l 电力系统现况2009年末，我局辖区内新建220kV延寿一次变一座，主变容量120 MVA。
变电站项目可行性报告一、项目背景随着社会经济的不断发展，电力需求持续增长。
为了满足日益增长的用电需求，提高供电质量和可靠性，保障地区经济的稳定发展和居民的正常生活，计划建设一座新的变电站。
该地区现有的变电站已接近满负荷运行，无法满足未来几年内新增的电力负荷。
同时，由于电网结构的不合理，部分区域存在供电不足和电压不稳定的情况，严重影响了当地企业的生产和居民的生活质量。
二、项目概述（一）项目名称：＿____变电站（二）建设地点：位于_____地区（三）建设规模：本期建设_____千伏主变压器_____台，终期规划_____台。
（四）项目投资：预计总投资_____万元。
（五）建设周期：计划从_____年_____月开始建设，到_____年_____月竣工投产。
三、市场需求分析（一）地区经济发展趋势近年来，该地区经济保持着较快的增长速度，特别是工业和服务业的发展迅速。
预计未来几年内，新的工业项目和商业综合体将陆续建成投产，电力需求将持续增长。
（二）现有电力供应情况现有的变电站供电能力有限，无法满足新增负荷的需求。
在用电高峰期间，经常出现限电和拉闸的情况，严重影响了企业的正常生产和居民的生活。
（三）电力需求预测根据地区经济发展规划和电力负荷预测模型，预计未来_____年内，该地区的电力负荷将以每年_____%的速度增长。
到_____年，最大电力负荷将达到_____兆瓦。
四、技术方案（一）主变压器选型根据负荷预测和电网规划，本期选用_____型号的主变压器，容量为_____兆伏安。
终期规划选用_____型号的主变压器，以满足未来负荷增长的需求。
（二）电气主接线采用_____接线方式，具有运行灵活、可靠性高、便于扩建等优点。
（三）配电装置选用_____型开关柜，提高设备的运行可靠性和安全性。
（四）继电保护及自动化系统配置先进的继电保护和自动化装置，实现对变电站的实时监控和远程控制，提高电网的智能化水平。
（五）通信系统建立可靠的通信网络，实现变电站与调度中心之间的数据传输和信息交换。
66千伏北郊变电站移址新建工程可行性研究报告翁牛特旗农电局二Ｏ一Ｏ年十二月目录一、概述 (2)（一）项目名称 (2)（二）项目性质 (2)（三）编制依据及执行的技术规范或原则 (2)二、翁旗经济发展和电网概况 (2)三、北郊项目区供电现状和负荷预测情况 (3)四、项目建设的必要性 (5)五、项目建设方案 (7)六、电气计算 (10)七、工程投资估算 (12)八、效益评价 (12)（一）社会效益 (12)（二）经济效益 (13)一、概述（一）项目名称： 66千伏北郊变电站移址新建工程（二）项目性质：新建（三）编制依据及执行的技术规范或原则翁牛特旗2009年统计年鉴Q/GDW 156-2006城市电力网规划设计导则DL/T599-2005 城市中低压配电网改造技术导则DL/T5118-2000 农村电力网规划设计导则DL/T5131-2001农村电网建设与改造技术导则Q/GDW125-2005县城电网建设与改造技术导则GB50059-92 35-110千伏变电所设计规范GB50061-1997 66千伏及以下架空电力线路设计规范电力建设工程预算定额二、翁旗经济发展和电网概况乌丹镇位于赤峰市中部，地处内蒙古草原腹地,是翁牛特旗政治、经济、文化中心，同时也是翁牛特旗人民政府所在地。
地处西拉沐沦河和老哈河流域，地势为低山丘陵向平原沙地过渡带。
全镇辖43个嘎查村、5个居委会，295个村民小组， 32303户，总人口13.2万人。
总土地面积312万亩，其中耕地28.5万亩。
2009年，国内生产总值实现14.5亿元，比2008年增长24%，农牧民人均纯收入实现7430元，农作物播种面积28万亩，粮食产量达到6.7万吨。
近年来，翁牛特旗政府在乌丹镇加快新城西区建设步伐，加大产业结构调整，确定以工、商业园区共同发展的方向，同时，加大了招商引资的力度，来自全国各地的大企业先后落户于此地，截止目前，镇内重点企业15家，其中建筑企业3家、铅锌企业4家、莹石企业2家、其它企业6家，在建项目11个，近一步推动了当地经济的快速发展，同时，给我们农电企业的发展带来了机遇。
66kV变电站改造工程可行性研究报告关于XX县电业局66kVXX变改造工程可行性研究报告一、工程概述1、设计依据（1）阐述中本工程系XX县66kVXX变改造工程。
（2）与本工程有关的其他重要文件有《XX县中小城镇及农村电力网发展规划》、《XX电力网“十二五”规划》。
2、设计水平年根据电网规划选定工程设计水平年为2015年。
3、建设内容和目的本工程是XX县66kVXX变电所改造工程，更换主变为有载调压SZ11-6.3MVA主变1台，拆除66KV构支架，10KV 箱式变电站，66KV进线采用单母线，按照2台主变规划，本期投入2台，原有一台，新增1台，10KV室内布置，单母线分段，本期出线4回，预留1个间隔位置，10kV侧采用XGN2型开关柜12面，新增户外集合式电容器1组，二次部分新投综合自动化系统一套，土建部分新建一层高压室面积140.4平方米（247.75需要维修加一起388.15平方米）、原一楼会议室、办公室更改为主控室和值班室，因此原基础建2楼144.25平方米，总土建面积284.65平方米。
以提高XX、太安地区的供电能力以及供电可靠性和电压质量，解决原网络的变电能力不足、结构薄弱的问题。
二、系统现况截止至2010年末，我局辖区内有220kVXX一次变一座，主变容量120 MVA。
辖区内电力网络结构为以220kVXX一次变为中心辐射状的网架结构，已经投入运行的变电所有六座，分别是66kV柳河变、XX变、华炉变、中和变、XX变和加信变，主变总容量51.2MVA。
青川变和玉河变2011年将相继投入运行。
现有66kV送电线路8条，总亘长144.74km(见电网现状图)。
XX变由220KVXX一次变配出的66KV延华甲线T接供电，线路亘长1.68KM，主变总容量6.3 MVA。
2010年XX供电区电网供电量1.65亿千瓦时；最高供电负荷38.05兆瓦。
XX变供电量0.0966亿千瓦时；最高供电负荷4.2兆瓦。
三、负荷、电力电量预测XX镇是原XX镇和太安乡的合并镇（即XX变供电区域），XX镇位于XX县城东20公里，东与方正县为邻，南和安山乡隔河相望，西与太平川种畜场接壤，全镇总面积430平方公里，辖15个行政村，68个自然屯，总人口2.8万人，其中农业人口1.8万人。
自然资源丰富，现有耕地17499公顷，矿产资源有大理岩，储量为12亿立方米；草碳储量为3000亩；土特产有木耳、蘑菇、山野菜等。
依山傍水，又是个渔米之乡，以生产水稻、大豆、玉米等XX镇自然资源丰富，依山傍水，是个渔米之乡，以生产水稻、大豆、玉米等颇有名气。
辖区内有域内有一个粮库（永兴粮库），两个林场（奎兴林场、桃山林场）三个水库（关门山水库、团结水库、双龙水库）。
交通便畅，通讯发达，在招商引资上有得天独厚的条件。
奎兴、桃山两大林场和关门山、团结水库有巨大的旅游发展潜力，立新山庄的综合建设已初具规模，具备了接待游客的条件。
休闲广场的修建现已竣工，投入使用，为居民的休闲、娱乐、健身创造了优越的条件。
XX变电所主要为XX和太安区域供电，过去的5年里，供电区域负荷、电量历史数据如下表：2006—2010年XX变供电区域电量及负荷数据年份2006 2007 2008 2009 2010 2006～2010年均增长率（%）XX变供电区域供电量（万kWh）744 787 838 902 966 6.75 供电最大 3.20 3.65 4.09 4.73 4.20 7.03负荷（MW）XX 供电量（万kWh）576 609 649 698 750 6.82 供电最大负荷（MW）2.48 2.823.14 3.66 3.24 6.91太安供电量（万kWh）168 178 189 203 216 6.48 供电最大负荷（MW）0.72 0.83 0.95 1.07 0.96 7.46XX变电所现容量1×6300MVA，且主变型号SL11-6300即为高耗变。
在2009年电灌负荷高峰期间已经严重过载，经常采取限电措施。
而且负荷的增长还会保持一个较快的上升势头，排除前两年天气干旱、政府鼓励家电下乡等因素影响，预计在未来几年内，正常负荷增长率仍保持在3~5%之间，另外随着各地区招商引资力度的加大，负荷增长的趋势仍然强劲，取值5%。
通过对XX、太安供电区域的历史数据、发展方向的分析对其负荷进行等增长率方法预测，结果如下表所示。
20011—2020年XX变供电区域负荷预测数据单位MW 年份2010 2011 2015 2020 年均增长率（%）XX变 4.20 4.41 5.36 6.84 5 XX 3.24 3.40 4.14 5.28 5 安山0.96 1.01 1.23 1.56 5 2、变电容量需求根据负荷预测，按容载比1.4计算，XX变电所变电容量如下表：2010—2020年XX变供电区域变电容量预测结果单位：kW kVA 年份2010 2011 2015 2020 远景负荷4200 5460 6637 8470变电容5880 6174 7504 9576量考虑08、09年春季干旱农田机井灌溉激增，以及农村家电下乡等因素对平均增长率的素影响，主变容量选为1×6300MVA。
四、工程建设必要性66kVXX变电所是2000年建成的，目前为单台SL高能耗6300KVA主变，按照国家改造要求应淘汰高能耗变压器，由于高能耗主变在电灌负荷高峰期本身损耗大，过负荷能力弱，出口电压低，造成10KV出线永兴线的供电最大电流达到233A、太平线的供电最大电流达到69A，永兴线线路末端线路长、负荷大最低电压单相仅147V左右，明显满足不了XX地区负荷需求。
十余年间经历次对主变增容，主变由2000kVA增至现6300kVA，10KV高压侧是箱式变冬季寒冷、夏季闷热、空间狭小等不利因素，完全不适应北方非城市供电。
冬季有些数据无法上传，微机保护不工作，而且当时2000年生产的厂家已经停产，设备故障维修非常困难，供电可靠性得不到保障。
在近几年里，农业产业结构的变化，XX镇原旱田较多，现在每年都大量的更改为旱田，对供电能要求突然增大，特别是电灌季节尤为突出，农业灌溉负荷激增。
66kVXX变在5、6月份已经频繁过载，再加上10kV线路本身的问题，用户的水泵根本无法启动，只好分时分片供电，引起农户极大不满，聚众到县政府和XX县电业局上访，这给我们的工作带来了非常大的压力。
66KVXX变增容改造后，可以保证XX供电区、太安供电区的供电可靠性和电压质量。
规划的增加2个10kV出口单元，以减少10kV永兴线干线压力，同时较原来可以及时排除故障点，减小施工检修停电、故障停电的停电时间、范围。
给地方经济的发展、居民生活生产等带来良好的用电环境。
将从根本上解决了66kVXX变电所的供电能力不足的问题。
为了打破这个束缚地方经济发展的“瓶颈”，适应“十二五”期间负荷高速增长，积极推进农村电网改造升级工作和对供电可靠性的需求，并考虑到创一流供电企业的有关技术要求，保障XX太安地区的供电质量，因此，我局将计划66kVXX 变电所主变增容改造工程。
五、建设方案1、系统接入方案本工程已经列入“十二五”电网规划、2010-2012年农网改造升级工程，66kVXX变电所增容改造主变容量由原来1×6.3MVA 增容至2×6.3MVA，变电所所址不变，原厂房、场地留有预留间隔位置。
66KVXX变电所设计主变最终容量为2*10MVA的终端变电所，10KV侧电压出线回路数为6回，在本次规划中，我们充分利用了原来预留的场地、厂房位置，间隔位置、出线走廊等不受任何空间影响。
2、短路电流计算短路计算条阻抗标Id有Id冲d1 1.028 1.082 2.412 d2 两台主 3.704 1.713 3.625d2 10kV母线两台主变并列2.39772.74955.47133、主变压器选择按照负荷预测，2011年的负荷达到6174kW。
分析该地区经济发展态势，本期更换原高能耗主变为SZ11-6300/66kV±8×1.25%/11主变，利用原有一台高耗主变，电灌负荷高峰期投入，负荷小停运，远期再更换一台SZ11-6300主变，本期主变接线方式为Y,d11。
4、二次系统1)系统继电保护及自动装置继电保护及自动装置根据国家和部颁‘规程’、“规范”、“导则”及反事故措施的有关规定，继电保护及自动装置配置如下：主变压器一次侧采用RW6-63G型跌落式开关保护。
主变压器二次侧及10kV设备室内布置，采用XGN2型开关柜真空开关配合保护。
所用变采用熔管保护方式。
二次保护采用采用目前成熟的微机综合自动化保护系统保护。
2)调度自动化关系66kVXX变电所增容改造，前期工程XX县电业局2009年三批农网完善工程—调度自动化工程完成。
同时接入调度自动化系统远动信息配置a)模拟量主变压器低压侧的有功功率、无功功率及电流；电容器的无功功率及电流；10kV线路的电流；10kV母线电压；b)开关量断路器位置信号；全所事故总信号；c)脉冲量线路有功电量、无功电量；主变压器低压侧有功电量、无功电量；3)远动设备配置66kVXX变电所采用综合自动化系统，实现遥测、遥信、遥控等功能。
4)系统通信通道组织及设备配置从XX变可以实现通过光纤网至XX县电业局调度中心。
5)变电站二次部分XX变电所二次部分现为综合自动化方式，变电所实现遥测、遥信、断路器实现遥控，达到无人值班水平。
10kV 线路、电容器、所用变保护测控装置安装在控制室，控制方式可采用远方控制。
6)变压器测控变压器二次侧装设有测控装置，用于断路器遥控及测量，高、低压侧均测有功功率、无功功率、三相电流。
电流回路接入电流互感器的专用二次绕组。
7)测量表计及计量表计全所计量表计按《电气测量仪表装置技术规程》装设，电度表采用0.2级。
主二次、10kV线路、所用变均装设有功电度、无功电度功能合一的多功能电度表。
所用变低压侧均装设三相四线制表。
10kV侧均装设三相三线制表。
10kV电容器测无功电度表。
均具备与综合自动化系统通讯接口的功能。
变压器低压侧装设关口表及电度表远传装置。
全所计量表计的电流回路均接入电流互感器的专用二次绕组0.2S级。
电压回路接入电压互感器的专用二次绕组0.2级。
5、直流系统采用免维护铅酸蓄电池GZDW-200/230-M，直流电源一套。
六、变电所站址选择1)站址区域概况66kVXX变电所所址地处XX镇XX村东南侧，交通、通讯十分方便，程控电话、有线电视设施完善，供电区域内自然环境保护良好。
2)出线条件本期10KV出线四回。
该地区地势平坦、开阔，不会出现出现颠覆性因素，出线条件良好。
3)站址水文气象及工程地质XX地区气候属温带大陆性季风气候，属山区小盆地，春季风大、气候湿润温和，土地肥沃，水土资源丰富夏季短、炎热多雨，秋霜早、常有霜冻，冬季长、寒潮频繁。
