实验四微带线带通滤波器设计

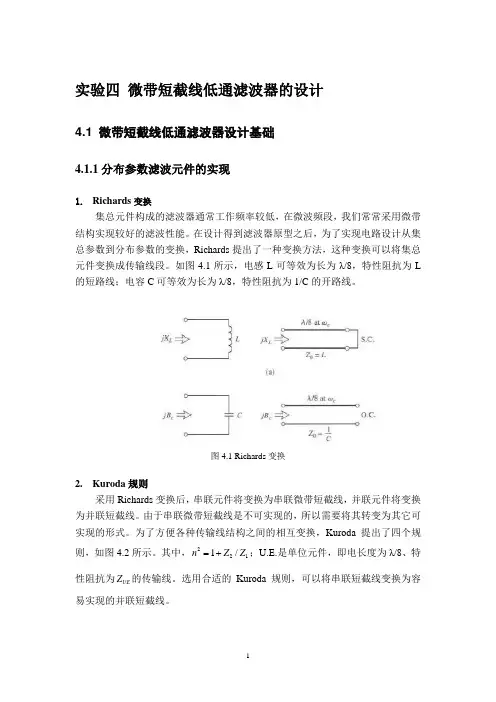

实验四 微带短截线低通滤波器的设计4.1 微带短截线低通滤波器设计基础4.1.1分布参数滤波元件的实现1. Richards 变换集总元件构成的滤波器通常工作频率较低，在微波频段，我们常常采用微带结构实现较好的滤波性能。

在设计得到滤波器原型之后，为了实现电路设计从集总参数到分布参数的变换，Richards 提出了一种变换方法，这种变换可以将集总元件变换成传输线段。

如图4.1所示，电感L 可等效为长为λ/8，特性阻抗为L 的短路线；电容C 可等效为长为λ/8，特性阻抗为1/C 的开路线。

图4.1 Richards 变换2. Kuroda 规则采用Richards 变换后，串联元件将变换为串联微带短截线，并联元件将变换为并联短截线。

由于串联微带短截线是不可实现的，所以需要将其转变为其它可实现的形式。

为了方便各种传输线结构之间的相互变换，Kuroda 提出了四个规则，如图4.2所示。

其中，2211/n Z Z =+；U.E.是单位元件，即电长度为λ/8、特性阻抗为UE Z 的传输线。

选用合适的Kuroda 规则，可以将串联短截线变换为容易实现的并联短截线。

图4.2 Kuroda 规则4.1.2 微带短截线低通滤波器设计步骤微带短截线低通滤波器的实现可分为四个步骤： 1. 根据设计要求进行低通滤波器原型设计；2. 采用Richard 变换将低通滤波器原型中的电感和电容转换为等效的λ/8串联和并联传输线；3. 应用Kuroda 规则将串联短截线转换为并联短截线；4. 阻抗和频率定标。

4.1.3 微带短截线低通滤波器设计实例设计一个3阶、0.5dB 等波纹低通滤波器，其截止频率为4GHz ，阻抗是50欧姆。

第一步 根据设计要求，查表得到低通滤波器原型。

111.5963g L == 221.0947g C == 331.5963g L ==第二步应用Richard变换将电感和电容转换为等效的串联和并联短截线。

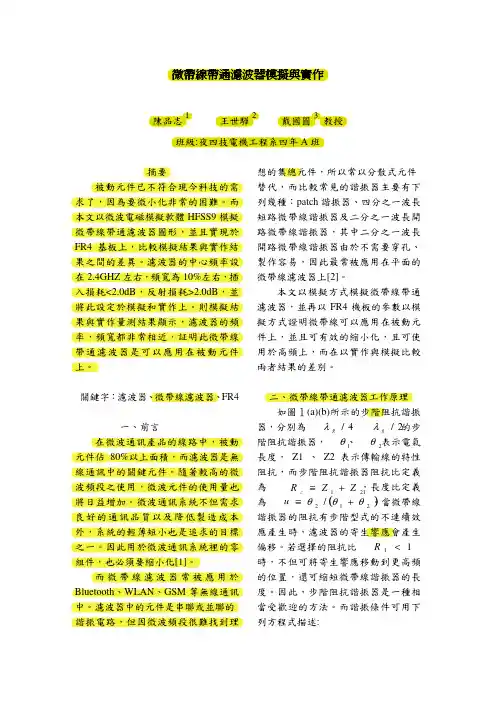

二、微帶線帶通濾波器工作原理
如圖１(a)(b)所示的步階阻抗諧振
器，分別為 λ g / 、4 λ g / 2的步
階阻抗諧振器，
θ
、
1
θ
表示電氣
2
長度， Z1 、 Z2 表示傳輸線的特性
阻抗，而步階阻抗諧振器阻抗比定義
為
Rz
≡
Z1
+
Z
Hale Waihona Puke ，長度比定義21為 u ≡ θ 2 / (θ 1 + θ 2 。) 當微帶線
8. P. A. Rizzi, Microwave Engineerung Passive Circuit,1988.
9. R. W. Rhea,HF Filter Design & Computer Simulation, 1994.
10. D. M. Pozar., Microwave Engineering wiley-interscience,2004.
想的集總元件，所以常以分散式元件 替代，而比較常見的諧振器主要有下 列幾種：patch 諧振器、四分之一波長 短路微帶線諧振器及二分之一波長開 路微帶線諧振器，其中二分之一波長 開路微帶線諧振器由於不需要穿孔、 製作容易，因此最常被應用在平面的 微帶線濾波器上[2]。
本文以模擬方式模擬微帶線帶通 濾波器，並再以 FR4 機板的參數以模 擬方式證明微帶線可以應用在被動元 件上，並且可有效的縮小化，且可使 用於高頻上，而在以實作與模擬比較 兩者結果的差別。
表 1 FR4 實作與模擬比較
中心頻率 頻寬
插入損耗 反射損耗
模擬結果 2.41GHZ 220MHZ -2.23dB -38.76dB
實作結果 2.49GHZ 140MHZ -4.84dB -12.08dB

微带带通滤波器设计姓名: 杨凯学号:********** 姓名: 黄子宸学号:********** 姓名: 钱铖学号:********** ****: ***2014年5月目录摘要................................................................................................. - 1 - Abstract............................................................................................... - 1 - 第1 章引言 ...................................................................................... - 3 - §1.1 课题背景和意义 .................................................................. - 3 - §1.2 微带滤波器国内外研究情况............................................... - 5 - §1.3 滤波器的分类...................................................................... - 7 - §1.4 HFSS及ADS 介绍 .............................................................. - 8 - 第2章带通滤波器设计理论............................................................ - 9 - §2.1 带通滤波器的参数 .............................................................. - 9 - §2.2 带通滤波器的设计原型 .................................................... - 10 - §2.3 原型滤波器的元件值的归一化及其计算 ......................... - 12 - 第3章微带带通滤波器的设计与优化 .......................................... - 13 - §3.1 微带线和奇模、偶模特征阻抗......................................... - 13 - §3.2 S 参数 ............................................................................. - 16 - §3.3 设计指标及流程图 ............................................................ - 19 - §3.4 原理图设计........................................................................ - 19 -3.4.1 低通滤波器原型的参数的计算.................................. - 21 -3.4.2 奇模和偶模特性阻抗的计算...................................... - 22 -3.4.3 微带线尺寸的计算 ..................................................... - 23 -3.4.4 HFSS原理图绘制与仿真............................................ - 24 -3.4.5 ADS原理图绘制与仿真.............................................. - 25 -§3.5 微带带通滤波器的优化 .................................................... - 27 -3.5.1 对HFSS结果的优化 .................................................. - 27 -3.5.2 对ADS结果的优化.................................................... - 28 - 结束语............................................................................................... - 30 - 致谢............................................................................................... - 31 - 参考文献 ........................................................................................... - 32 -摘要本文首先介绍了微波滤波器的应用和当前的研究情况。

实验四：基于ADS软件的平行耦合微带线带通滤波器的设计与仿真一、实验原理滤波器是用来分离不同频率信号的一种器件，在微波电路系统中，滤波器的性能对电路的性能指标有很大的影响，微带电路具有体积小，重量轻、频带宽等诸多优点，在微波电路系统应用广泛，其中用微带做滤波器是其主要应用之一。

平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。

1、滤波器的介绍滤波波器可以分为四种：低通滤波器和高通滤波器、带通滤波器和带阻滤波器。

射频滤波器又可以分为以下波导滤波器、同轴线滤波器、带状线滤波器、微带滤波器。

滤波的性能指标：频率围：滤波器通过或截断信号的频率界限通带衰减：滤波器残存的反射以及滤波器元件的损耗引起阻带衰减：取通带外与截止频率为一定比值的某频率的衰减值寄生通带：有分布参数的频率周期性引起，在通带外又产生新的通带2、平行耦合微带线滤波器的理论当频率达到或接近GHz时，滤波器通常由分布参数元件构成，平行耦合微带传输线由两个无屏蔽的平行微带传输线紧靠在一起构成，由于两个传输线之间电磁场的相互作用，在两个传输线之间会有功率耦合，这种传输线也因此称为耦合传输线。

平行耦合微带线可以构成带通滤波器，这种滤波器是由四分之一波长耦合线段构成，她是一种常用的分布参数带通滤波器。

当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。

根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。

每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。

单个微带线单元虽然具有滤波特性，但其不能提供陡峭的通带到阻带的过渡。

如果将多个单元级联，级联后的网络可以具有良好的滤波特性。

二、耦合微带线滤波器的设计的流程1、确定滤波器指标2、计算查表确定滤波器级数N3、确定标准滤波器参数4、计算传输线奇偶模特性阻抗5、计算微带线尺寸6、仿真7、优化再仿真得到波形图设计参数要求：（1）中心频率：2.4GHz；（2）相对带宽：9%；（3）带波纹：<0.5dB；（4）在频率1.9GHz和2.9GHz处，衰减>20dB；（5）输入输出阻抗：50Ω。

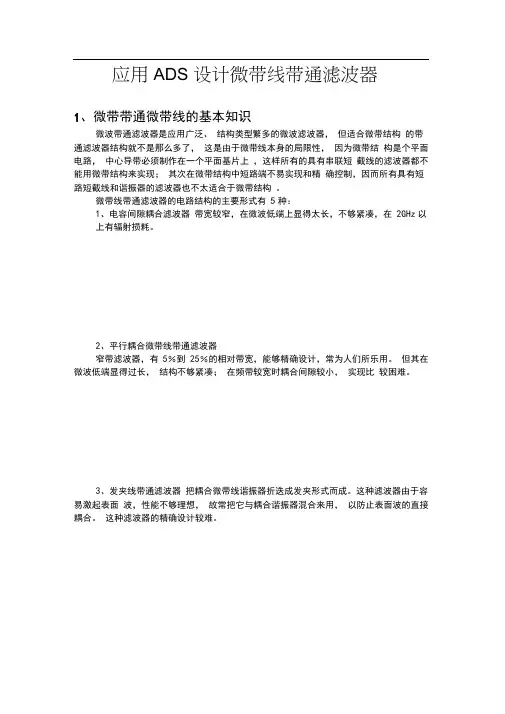

应用ADS 设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。

微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。

2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。

但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。

3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。

这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。

这种滤波器的精确设计较难。

4、1/4 波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。

2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。

整个电路可以印制在很薄的介质基片上（可以簿到1mm以下），故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。

关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。

但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。

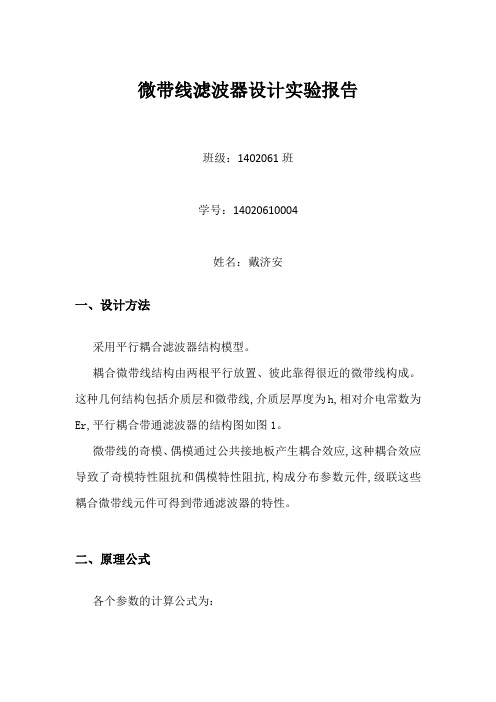

微带线滤波器设计实验报告
班级：1402061班
学号：14020610004
姓名：戴济安
一、设计方法
采用平行耦合滤波器结构模型。

耦合微带线结构由两根平行放置、彼此靠得很近的微带线构成。

这种几何结构包括介质层和微带线,介质层厚度为h,相对介电常数为Er,平行耦合带通滤波器的结构图如图1。

微带线的奇模、偶模通过公共接地板产生耦合效应,这种耦合效应导致了奇模特性阻抗和偶模特性阻抗,构成分布参数元件,级联这些耦合微带线元件可得到带通滤波器的特性。

二、原理公式
各个参数的计算公式为：
三、设计指标
Ɛ
r =2.2 f
=2Ghz
L=1.0mm BW=5%~20% RL>10dB IL<1dB
四、优化参数与效果图
参数原图：
五、课程总结
这门课程的学习让我掌握了很多实际工程上的具体应用，对微波射频电路有一个感性的认识，并且理解了场和路之间的转化等效思想，在
之前学习的微波和射频电路课程的基础之上，我又知道了很多具体的器件及其应用，从书本的枯燥知识走入到实际的生产生活中来，对本专业要研究和解决的问题以及这个行业的情况更加了解。

微带线滤波器的设计是从网络上和书本上找了很多资料，并且通过HFSS软件仿真，因为是第一次做，所以整个过程困难重重，软件也是全英文操作很不容易上手，自己的电脑配置不够好，每一步都进行得很慢，最后终于做出了符合设计指标的滤波器。

所谓知易行难，看懂了原理到真的取设计、制作、调整好之间有着很大的差距，我们学习知识的目的是要解决实际生产中的问题，不能局限于书本，还要到实践当中，才能有更大的提高。

应用ADS设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。

微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。

2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。

但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。

3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。

这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。

这种滤波器的精确设计较难。

4、1/4波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。

2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。

整个电路可以印制在很薄的介质基片上(可以簿到1mm以下)，故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。

关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。

但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。

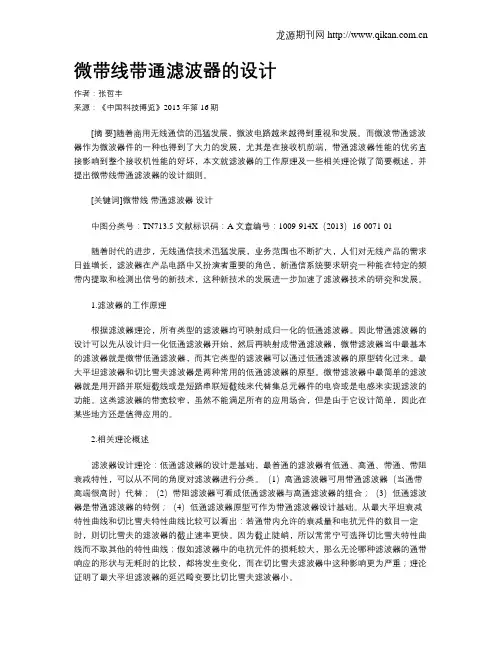

微带线带通滤波器的设计作者：张哲丰来源：《中国科技博览》2013年第16期[摘要]随着商用无线通信的迅猛发展，微波电路越来越得到重视和发展。

而微波带通滤波器作为微波器件的一种也得到了大力的发展，尤其是在接收机前端，带通滤波器性能的优劣直接影响到整个接收机性能的好坏，本文就滤波器的工作原理及一些相关理论做了简要概述，并提出微带线带通滤波器的设计细则。

[关键词]微带线带通滤波器设计中图分类号：TN713.5 文献标识码：A 文章编号：1009-914X（2013）16-0071-01随着时代的进步，无线通信技术迅猛发展，业务范围也不断扩大，人们对无线产品的需求日益增长，滤波器在产品电路中又扮演者重要的角色，新通信系统要求研究一种能在特定的频带内提取和检测出信号的新技术，这种新技术的发展进一步加速了滤波器技术的研究和发展。

1.滤波器的工作原理根据滤波器理论，所有类型的滤波器均可映射成归一化的低通滤波器。

因此带通滤波器的设计可以先从设计归一化低通滤波器开始，然后再映射成带通滤波器，微带滤波器当中最基本的滤波器就是微带低通滤波器，而其它类型的滤波器可以通过低通滤波器的原型转化过来。

最大平坦滤波器和切比雪夫滤波器是两种常用的低通滤波器的原型。

微带滤波器中最简单的滤波器就是用开路并联短截线或是短路串联短截线来代替集总元器件的电容或是电感来实现滤波的功能。

这类滤波器的带宽较窄，虽然不能满足所有的应用场合，但是由于它设计简单，因此在某些地方还是值得应用的。

2.相关理论概述滤波器设计理论：低通滤波器的设计是基础，最普通的滤波器有低通、高通、带通、带阻衰减特性，可以从不同的角度对滤波器进行分类。

（1）高通滤波器可用带通滤波器（当通带高端很高时）代替；（2）带阻滤波器可看成低通滤波器与高通滤波器的组合；（3）低通滤波器是带通滤波器的特例；（4）低通滤波器原型可作为带通滤波器设计基础。

从最大平坦衰减特性曲线和切比雪夫特性曲线比较可以看出：若通带内允许的衰减量和电抗元件的数目一定时，则切比雪夫的滤波器的截止速率更快。

学院：电子信息学院科目：射频通信电路设计课题：微带带通滤波器设计老师：杨阳学生：蒋万欣学号：2012141451177日期：第十六教学周四微带带通通滤波器设计一、实验目的解射频滤波电路的原理及设计方法。

学习使用ADS软件进行射频电路的设计，优化，仿真。

掌握射频滤波器的制作及调试方法。

二、实验内容使用ADS软件设计一个微带低通滤波器，并对其参数进行优化、仿真。

根据软件设计的结果绘制电路版图。

三、滤波器的主要参数通带边界频率与通带内衰减、起伏阻带边界频率与阻带衰减通带的输入电压驻波比通带内相移与群时延寄生通带前两项是描述衰减特性的，是滤波器的主要技术指标，决定了滤波器的性能和种类(高通、低通、带通、带阻等)。

输入电压驻波比描述了滤波器的反射损耗的大小。

群时延是指网络的相移随频率的变化率，定义为d/df ，群时延为常数时，信号通过网络才不会产生相位失真。

寄生通带是由于分布参数传输线的周期性频率特性引起的，它是离设计通带一定距离处又出现的通带，设计时要避免阻带内出现寄生通带。

四、ADS软件的使用启动ADS进入如下界面◆点击File->New Project设置工程文件名称（本例中为Filter）及存储路径◆点击Length Unit设置长度单位为毫米◆工程文件创建完毕后主窗口变为下图◆同时原理图设计窗口打开以上为ADS建立工程的过程，在接下来的实验过程中间完整的体现这一过程。

五、微带滤波器的设计1，设计要求通带频率：4.8-5.2GHz，通带内波纹：<3dB,阻带抑制：>30dB（5.3GHz处）输入输出阻抗：50介质基板相对介电常数：2.65在进行设计时，主要是以滤波器的S参数作为优化目标进行优化仿真。

S21(S12)是传输参数，滤波器通带、阻带的位置以及衰减、起伏全都表现在S21(S12)随频率变化曲线的形状上。

S11(S22)参数是输入、输出端口的反射系数，由它可以换算出输入、输出端的电压驻波比。

微带线带通滤波器的设计作者：李锦屏来源：《科技创新与应用》2013年第35期摘要：文章从带通滤波器出发，阐述了带通滤波器的工作原理和设计过程。

以此为基础借助ADS仿真软件设计微波滤波器，并结合设计方法，根据给定的滤波器技术指标，确定滤波器类型、最佳级数和结构，给出了一个带通滤波器的设计实例。

仿真结果表明此方法简单可行，满足工程设计要求。

关键词：带通滤波器；仿真；ADS；平行耦合线引言在微波通信系统中，微带线带通滤波器以其结构小、集成性强等优势成为各种微波产品中的常用重要器件。

随着微波技术的发展，微带滤波器的种类日益增多。

它们性能各异，设计方法也有所不同，近年来微波系统的设计越来越复杂，对微波滤波器的指标要求也越来越高，传统的设计方法已经不能满足设计的需要，ADS（Advanced Design System），是安捷伦公司推出的一套电路设计软件。

是一个己被广大电子工程设计师们所接受和喜爱，功能十分强大的EDA软件系统。

结合 ADS 软件能够在保证精度的前提下缩短设计周期、降低设计成本，降低电路的调试测量工作量，提高设计效率。

使用ADS仿真软件进行微波元器件等设计已经成为微波电路设计及优化的必然趋势。

1 滤波器设计原理对于不同结构的滤波器，均为从一系列信号中分离出所需要的频率。

由此，所有电路均可以用网络参数的形式来反映输入端和输出端的关系。

根据滤波器理论，所有类型的滤波器均可映射成归一化的低通滤波器[1]。

因此带通滤波器的设计可以先从设计归一化低通滤波器开始，然后再映射成带通滤波器，映射如图1所示.图中横坐标以分贝为单位，LA为衰减度，Lr 为通带内最大衰减度。

？棕'1为归一化截止频率，当归一化频率大于？棕'1时为阻带反之为通带。

图中的变量关系为：？棕'/？棕'1映射成[？棕/？棕0-？棕0/？棕]/？赘，其中：？棕0为带通滤波器的中心频率；？赘为带宽比，定义为？赘=（？棕2-？棕1）/？棕0。

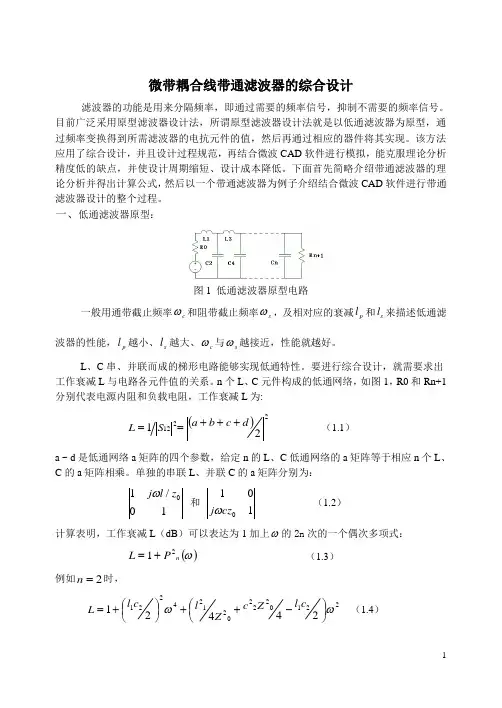

微带耦合线带通滤波器的综合设计滤波器的功能是用来分隔频率，即通过需要的频率信号，抑制不需要的频率信号。

目前广泛采用原型滤波器设计法，所谓原型滤波器设计法就是以低通滤波器为原型，通过频率变换得到所需滤波器的电抗元件的值，然后再通过相应的器件将其实现。

该方法应用了综合设计，并且设计过程规范，再结合微波CAD 软件进行模拟，能克服理论分析精度低的缺点，并使设计周期缩短、设计成本降低。

下面首先简略介绍带通滤波器的理论分析并得出计算公式，然后以一个带通滤波器为例子介绍结合微波CAD 软件进行带通滤波器设计的整个过程。

一、低通滤波器原型：图1 低通滤波器原型电路一般用通带截止频率c ω和阻带截止频率s ω，及相对应的衰减p l 和s l 来描述低通滤波器的性能，p l 越小、s l 越大、c ω与s ω越接近，性能就越好。

L 、C 串、并联而成的梯形电路能够实现低通特性。

要进行综合设计，就需要求出工作衰减L 与电路各元件值的关系。

n 个L 、C 元件构成的低通网络，如图1，R0和Rn+1分别代表电源内阻和负载电阻，工作衰减L 为:()221221d c b a S L +++== （1.1）a ~ d 是低通网络a 矩阵的四个参数，给定n 的L 、C 低通网络的a 矩阵等于相应n 个L 、C 的a 矩阵相乘。

单独的串联L 、并联C 的a 矩阵分别为：1/10z l j ω 和110cz j ω （1.2） 计算表明，工作衰减L （dB ）可以表达为1加上ω的2n 次的一个偶次多项式：()ωn P L 21+= （1.3）例如2=n 时，22102220212422124421ωω⎪⎭⎫ ⎝⎛-++⎪⎭⎫ ⎝⎛+=c l Z c Z l c l L （1.4）0=ω时，衰减为零，ω增加时，L 增大，因而有低通特性。

如果选取适当的函数()ωn P 做为滤波器的指标，则通过公式1.3可以求出各元件的值。

例如2=n 时设()22ωωa p =，则421ωaL +=，并假定c ωω=时，工作衰减dB L p 3=，可求得21c a ω=，即c L 241ω+=，与公式1.4比较可求出c Z l ω012=，c Z c ω022=。
