AOI基本知识介绍

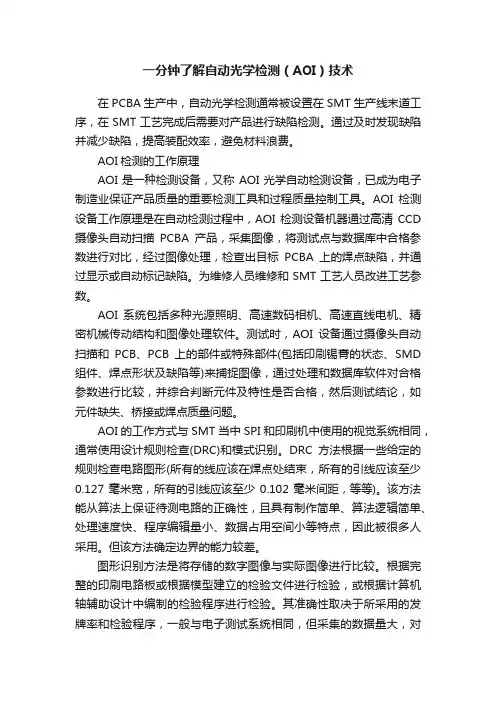

一分钟了解自动光学检测（AOI）技术在PCBA生产中，自动光学检测通常被设置在SMT生产线末道工序，在SMT工艺完成后需要对产品进行缺陷检测。

通过及时发现缺陷并减少缺陷，提高装配效率，避免材料浪费。

AOI检测的工作原理AOI是一种检测设备，又称AOI光学自动检测设备，已成为电子制造业保证产品质量的重要检测工具和过程质量控制工具。

AOI检测设备工作原理是在自动检测过程中，AOI检测设备机器通过高清CCD 摄像头自动扫描PCBA产品，采集图像，将测试点与数据库中合格参数进行对比，经过图像处理，检查出目标PCBA上的焊点缺陷，并通过显示或自动标记缺陷。

为维修人员维修和SMT工艺人员改进工艺参数。

AOI系统包括多种光源照明、高速数码相机、高速直线电机、精密机械传动结构和图像处理软件。

测试时，AOI设备通过摄像头自动扫描和PCB、PCB上的部件或特殊部件(包括印刷锡膏的状态、SMD 组件、焊点形状及缺陷等)来捕捉图像，通过处理和数据库软件对合格参数进行比较，并综合判断元件及特性是否合格，然后测试结论，如元件缺失、桥接或焊点质量问题。

AOI的工作方式与SMT当中SPI和印刷机中使用的视觉系统相同，通常使用设计规则检查(DRC)和模式识别。

DRC方法根据一些给定的规则检查电路图形(所有的线应该在焊点处结束，所有的引线应该至少0.127毫米宽，所有的引线应该至少0.102毫米间距，等等)。

该方法能从算法上保证待测电路的正确性，且具有制作简单、算法逻辑简单、处理速度快、程序编辑量小、数据占用空间小等特点，因此被很多人采用。

但该方法确定边界的能力较差。

图形识别方法是将存储的数字图像与实际图像进行比较。

根据完整的印刷电路板或根据模型建立的检验文件进行检验，或根据计算机轴辅助设计中编制的检验程序进行检验。

其准确性取决于所采用的发牌率和检验程序，一般与电子测试系统相同，但采集的数据量大，对数据的实时处理要求较高。

模式识别方法利用实际设计数据代替DRC 中已建立的设计原则，具有明显的优势。

AOI检查简要介绍AOI (Automated Optical Inspection)是一种自动光学检测技术，主要用于电子制造过程中的检测和质量控制。

该技术通过摄像头和图像处理算法来检测电子设备上的缺陷、错误和质量问题。

AOI检查可以有效提高生产线的效率和质量，并减少人工检查的需求。

AOI检查的原理是通过光学摄像头拍摄电子设备的图像，然后使用图像处理算法对图像进行分析。

这些算法可以检测各种各样的缺陷和错误，例如焊接点的良好连接、元件的正确位置、元件的倾斜或旋转等。

当检测到问题时，AOI系统将通过声音或光信号进行警告，同时记录下问题的位置和类型，以便后续的修复。

首先，AOI检查是一种非接触式的检测方法，可以在不损坏或污染电子设备的情况下进行检查。

相比传统的目视检查和手工检查，AOI检查无需人工直接接触电子设备，减少了损坏设备的风险，并提高了检查的准确性和稳定性。

其次，AOI检查可以快速、高效地检测大量的电子设备。

AOI系统可以在短时间内处理大量的图像，通过高速图像处理算法进行实时检测。

相比手工检查，AOI检查可以大大加快检测的速度，提高生产效率。

此外，AOI检查可以检测一些难以人工检查的问题。

由于电子设备制造过程中的元件和连接非常小，很难通过肉眼判断其质量。

而AOI系统可以放大图像进行检查，并使用高精度的图像处理算法来检测微小的缺陷或错误。

然而，AOI检查也存在一些局限性。

首先，AOI系统对于一些问题可能会产生误报或漏报。

例如，当元件有异物遮挡或图像质量较差时，AOI系统可能无法准确检测问题。

其次，AOI系统对于一些特殊形状或低对比度的元件可能无法进行有效检测。

此外，AOI系统的成本较高，对于小规模生产线来说可能不太容易实施。

综上所述，AOI检查是一种可靠、高效的电子设备检测和质量控制方法。

它通过光学摄像头和图像处理算法，可以快速、准确地检测出电子设备上的缺陷和错误。

尽管它存在一些限制，但AOI检查在提高生产效率和质量方面具有重要作用，将在电子制造领域得到广泛应用。

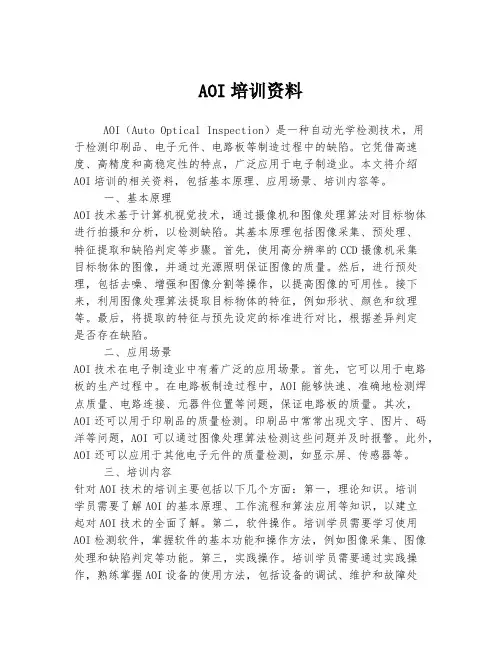

AOI培训资料AOI（Auto Optical Inspection）是一种自动光学检测技术，用于检测印刷品、电子元件、电路板等制造过程中的缺陷。

它凭借高速度、高精度和高稳定性的特点，广泛应用于电子制造业。

本文将介绍AOI培训的相关资料，包括基本原理、应用场景、培训内容等。

一、基本原理AOI技术基于计算机视觉技术，通过摄像机和图像处理算法对目标物体进行拍摄和分析，以检测缺陷。

其基本原理包括图像采集、预处理、特征提取和缺陷判定等步骤。

首先，使用高分辨率的CCD摄像机采集目标物体的图像，并通过光源照明保证图像的质量。

然后，进行预处理，包括去噪、增强和图像分割等操作，以提高图像的可用性。

接下来，利用图像处理算法提取目标物体的特征，例如形状、颜色和纹理等。

最后，将提取的特征与预先设定的标准进行对比，根据差异判定是否存在缺陷。

二、应用场景AOI技术在电子制造业中有着广泛的应用场景。

首先，它可以用于电路板的生产过程中。

在电路板制造过程中，AOI能够快速、准确地检测焊点质量、电路连接、元器件位置等问题，保证电路板的质量。

其次，AOI还可以用于印刷品的质量检测。

印刷品中常常出现文字、图片、码洋等问题，AOI可以通过图像处理算法检测这些问题并及时报警。

此外，AOI还可以应用于其他电子元件的质量检测，如显示屏、传感器等。

三、培训内容针对AOI技术的培训主要包括以下几个方面：第一，理论知识。

培训学员需要了解AOI的基本原理、工作流程和算法应用等知识，以建立起对AOI技术的全面了解。

第二，软件操作。

培训学员需要学习使用AOI检测软件，掌握软件的基本功能和操作方法，例如图像采集、图像处理和缺陷判定等功能。

第三，实践操作。

培训学员需要通过实践操作，熟练掌握AOI设备的使用方法，包括设备的调试、维护和故障处理等。

第四，案例分析。

培训学员需要学习分析AOI检测结果，了解如何正确判断缺陷并处理异常情况。

培训结束后，学员可以进行AOI 设备的日常维护和故障处理工作。

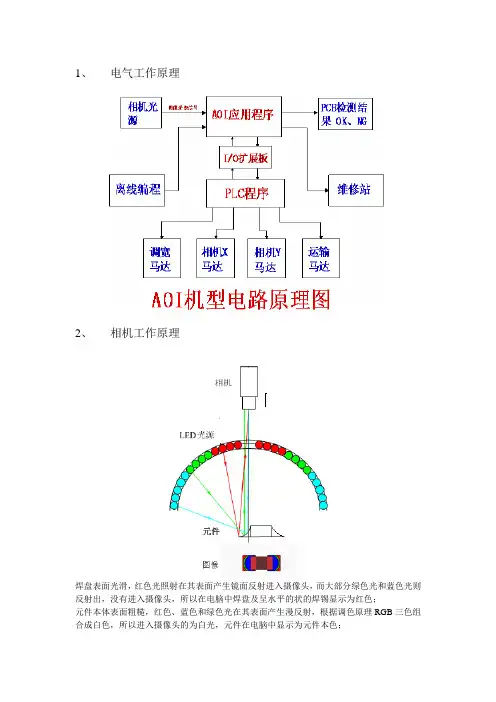

1、电气工作原理
2、相机工作原理
焊盘表面光滑，红色光照射在其表面产生镜面反射进入摄像头，而大部分绿色光和蓝色光则反射出，没有进入摄像头，所以在电脑中焊盘及呈水平的状的焊锡显示为红色；
元件本体表面粗糙，红色、蓝色和绿色光在其表面产生漫反射，根据调色原理RGB三色组合成白色，所以进入摄像头的为白光，元件在电脑中显示为元件本色；
焊点处于斜面状态，大部分蓝色或绿色（由倾斜角度不同决定）通过斜面反射进入摄像头，所以焊点在电脑中显示为蓝色或绿色。

图示为在彩色高亮度方式下焊锡表面的倾斜和摄像机摄取画像的颜色分布关系
实际的彩色高亮亮度图像
焊锡成型
3、不良元件示例图
合格芯片
少锡
检出不良元件图片：
引脚连焊
电容虚焊
芯片虚焊
芯片虚焊
漏料飞料
侧立
有锡珠
少锡
多锡
引脚弯曲
芯片移位。

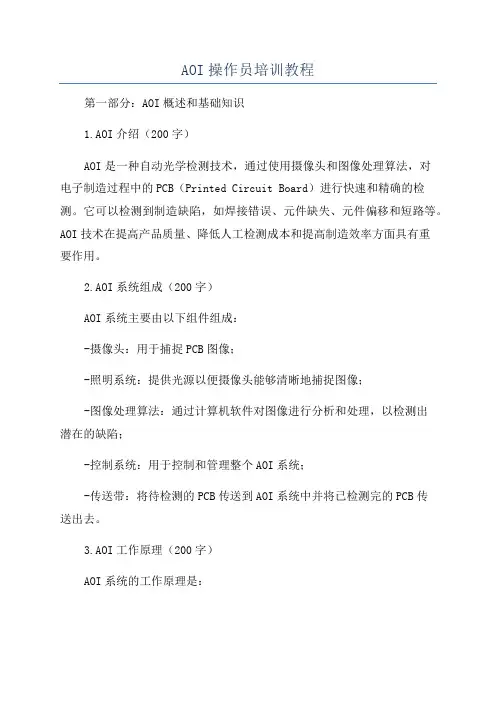

AOI操作员培训教程第一部分：AOI概述和基础知识1.AOI介绍（200字）AOI是一种自动光学检测技术，通过使用摄像头和图像处理算法，对电子制造过程中的PCB（Printed Circuit Board）进行快速和精确的检测。

它可以检测到制造缺陷，如焊接错误、元件缺失、元件偏移和短路等。

AOI技术在提高产品质量、降低人工检测成本和提高制造效率方面具有重要作用。

2.AOI系统组成（200字）AOI系统主要由以下组件组成：-摄像头：用于捕捉PCB图像；-照明系统：提供光源以便摄像头能够清晰地捕捉图像；-图像处理算法：通过计算机软件对图像进行分析和处理，以检测出潜在的缺陷；-控制系统：用于控制和管理整个AOI系统；-传送带：将待检测的PCB传送到AOI系统中并将已检测完的PCB传送出去。

3.AOI工作原理（200字）AOI系统的工作原理是：-PCB传送：待检测的PCB通过传送带进入AOI系统，并在传送带上移动。

-图像捕捉：摄像头捕捉到移动中的PCB的图像，并将其传送到图像处理算法。

-图像处理：算法对捕捉到的图像进行分析和处理，识别出潜在的制造缺陷。

-缺陷检测：图像处理算法将识别出的缺陷与预先设定的缺陷库进行比对，以判定是否存在缺陷。

-结果输出：AOI系统将检测结果输出给操作员或其他自动化设备，以便下一步的处理。

第二部分：AOI操作技巧和故障排除1.AOI操作技巧（200字）-熟悉AOI系统的操作界面和功能，了解各个按钮和选项的用途；-在操作之前，确保系统的环境条件和照明设备等各项参数都符合要求；-确保PCB在传送带上正确放置和固定，以防止图像模糊或错位；-监控和调整照明设备，以确保摄像头能够获得清晰的图像；-定期检查和清洁摄像头和传送带，以确保图像质量和传送效果；-注意系统警报和异常信息，及时采取措施修复问题。

2.AOI故障排除（200字）-如果检测结果不准确或不稳定，首先检查照明设备是否正常工作，确保光源充足；-检查摄像头是否受损或有灰尘，及时清洁或更换摄像头；-检查传送带是否调整正确，确保PCB能够在传送过程中保持平稳；-检查图像处理算法的参数和设置，以确保正确的缺陷检测；第三部分：AOI操作的注意事项和安全要求1.操作注意事项（200字）-操作人员应仔细阅读和理解AOI系统的操作手册，并按照要求进行操作；-操作前应戴好个人防护装备，如手套和护目镜，以防止受伤；-操作人员应定期进行维护和清洁，保持系统的正常运行和工作效率；-禁止在系统运行过程中随意修改参数和设置，以免影响检测结果；-定期检查系统的电气设备和线路是否正常，确保安全使用。

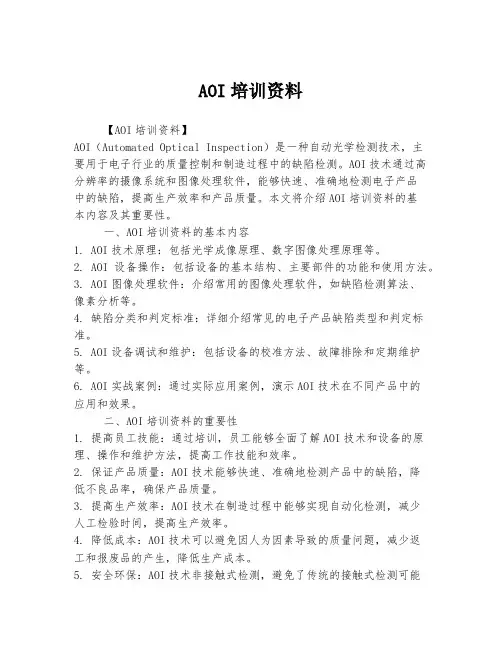

AOI培训资料【AOI培训资料】AOI（Automated Optical Inspection）是一种自动光学检测技术，主要用于电子行业的质量控制和制造过程中的缺陷检测。

AOI技术通过高分辨率的摄像系统和图像处理软件，能够快速、准确地检测电子产品中的缺陷，提高生产效率和产品质量。

本文将介绍AOI培训资料的基本内容及其重要性。

一、AOI培训资料的基本内容1. AOI技术原理：包括光学成像原理、数字图像处理原理等。

2. AOI设备操作：包括设备的基本结构、主要部件的功能和使用方法。

3. AOI图像处理软件：介绍常用的图像处理软件，如缺陷检测算法、像素分析等。

4. 缺陷分类和判定标准：详细介绍常见的电子产品缺陷类型和判定标准。

5. AOI设备调试和维护：包括设备的校准方法、故障排除和定期维护等。

6. AOI实战案例：通过实际应用案例，演示AOI技术在不同产品中的应用和效果。

二、AOI培训资料的重要性1. 提高员工技能：通过培训，员工能够全面了解AOI技术和设备的原理、操作和维护方法，提高工作技能和效率。

2. 保证产品质量：AOI技术能够快速、准确地检测产品中的缺陷，降低不良品率，确保产品质量。

3. 提高生产效率：AOI技术在制造过程中能够实现自动化检测，减少人工检验时间，提高生产效率。

4. 降低成本：AOI技术可以避免因人为因素导致的质量问题，减少返工和报废品的产生，降低生产成本。

5. 安全环保：AOI技术非接触式检测，避免了传统的接触式检测可能对产品造成的损伤，符合环保要求。

三、AOI培训的进一步发展随着电子行业的快速发展，AOI技术也在不断创新和发展。

因此，在AOI培训中还可以加入以下内容：1. AOI与其他技术的结合：介绍AOI与其他技术的结合应用，如AOI与机器人技术的结合，实现自动化的生产线。

2. 高级AOI应用：介绍AOI技术在微观尺度下的应用，如芯片级的AOI检测技术。

3. 数据分析与AI应用：介绍如何通过数据分析，并结合人工智能技术，提高AOI的检测效率和准确性。

AOI光学自动检测技术基本原理与设备构成AOI（Automated Optical Inspection）光学自动检测技术是一种通过光学设备对电子产品表面进行快速高效的检测和检查的技术。

其基本原理是通过光学成像和图像处理技术，对待测物体的表面图像进行采集、分析和比对，从而检测出表面缺陷、错误贴装、焊接质量等问题。

1.光源系统：光源系统是AOI设备的核心部分，用于提供光源来照明待测物体。

常见的光源有LED光源和激光光源。

LED光源发出的光线均匀、稳定，适用于大面积的表面检测；而激光光源则具有较高的光斑亮度和聚焦能力，适用于小尺寸物体的检测。

2.图像采集系统：图像采集系统使用摄像机或CCD等设备来采集待测物体的图像。

采集到的图像需要具有较高的分辨率、色彩还原度和鲁棒性，以确保后续图像处理的准确性和稳定性。

3.图像处理系统：图像处理系统对采集到的图像进行处理，提取出关键信息并进行分析。

常见的图像处理算法包括图像滤波、边缘检测、图像增强和特征提取等。

这些算法可以帮助检测系统识别表面缺陷、贴装错误等。

4.比对系统：比对系统是AOI检测的关键部分，用于将采集到的图像与标准图像或数据库中储存的模板进行比对。

通过比对，可以检测出待测物体的与标准不符之处，如缺陷、偏移、错位等。

5.控制系统：控制系统对整个AOI设备进行控制和调整。

它可以控制光源的亮度和方向、摄像机的曝光时间和位置等参数，以保证检测的准确性和稳定性。

同时，控制系统也可以收集和处理采集到的图像数据，并进行结果的展示和分析。

总结起来，AOI光学自动检测技术基于光学成像和图像处理技术，通过光源系统提供照明，图像采集系统采集图像，图像处理系统进行处理，比对系统进行比对，控制系统实现整个检测过程的自动化控制。

这样的设备构成有效地实现了电子产品表面缺陷和错误贴装等问题的自动检测和检查。

AOI 基础知识培训教程一.AOI 定义:AOI 是Automatic Optical Inspection 的英文缩写，其中文意思为自动光学检查。

它是一种自动外观检查机器。

二.AOI的组成及工作原理：1.AOI的组成指示灯显示器：显示pwb扫描后的图像前门reset按钮:位按钮紧急停止按钮:紧急中一切操作I/O总开关:输入。

输出电压power开关:电源开关气压表:显示当前机器的气压值（0。

4—0.6Mpa）2。

AOI 的基本原理AOI 的基本原理是对实物的图像进行分析处理来判别部品的好坏.三. AOI 与人工目检的差别(优缺点)a. 优点:在所能检测范围内，检测效率高，稳定,分辨率比人眼高,而且不会疲痨。

b. 缺点：只能检测所设情形下的坏机，且不能随坏机状态改变而动态地去分析判别.四. AOI 机器的简单操作及注意事项：开机、关机、选择程序、自动检测、误判与坏机的判别。

a 。

开机： （1) 把输入/输出（I/O)总开关上推置于输入开关(I)状态，然后按POWER 开关的绿色按钮I,开关指示灯变亮，计算机主机开始启动.(2）当显示器屏幕出现Begin Logon 对话框时，先同时按下键盘上的Ctrl 和Alt 键,再按下Delete 键，进入Login Information 对话框,键入Username(sakicorp ）及Password（sakicorp ）,然后按OK 键，进入Log in 对话框,键入Username （用户名）及Password （密码) 后,按OK 键,进入测试主画面。

b。

选择程序：在File菜单下选择Select Data，屏幕上出现Save Data对话框，对话框中Current’s Board Data为当前板数据, Save to HD为存入硬盘,Save to FD为存入软盘,Cancel为取消。

选择Cancel出现CAUTION对话框，选Cancel即使用前数据；选OK键删除当前数据，出现Select Group对话框,选定检测的PWB文件名，然后按OK键，选定所需文件按Select键即可c。

A0Ⅰ设备知识AOI就是自动光学辨识系统，是英文（AutoOpticalInspection）的缩写，国内叫做自动光学检测仪，现在已经普遍应用在电子行业的电路板组装生产线的外观检查并取代以往的人工目检。

AOI自动光学检测设备的基本原理是利用影像技术来比对待测物与标准影像是否有过大的差异来判断待测物有否符合标准，所以AOI的好坏基本上也取决于其对影像的解析度、成像能力与影像辨析技术。

早期时候AOI自动光学检测设备大多被拿来检测IC（积体电路）封装后的表面印刷是否有缺陷，随着技术的演进，现在则被拿来用在SMT组装线上检测电路板上的零件焊锡组装后的品质状况，或是检查锡膏印刷后有否符合标准。

AOI自动光学检测设备最大的优点就是可以取代以前SMT炉前、炉后的人工目检作业，而且可以比人眼更精确的判断出SMT的打件组装缺点。

但就如同人眼一般，AOI基本上也仅能执行物件的表面检查，所以只要是物件表面上可以看得到的形状，它都可以正确无误的检查出来，但对于藏在零件底下或是零件边缘的焊点可能能力有限，当然现在有许多的AOI已经可以作到多角度的摄影来增加其对IC脚翘的检出能力，并增加某些被遮蔽元件的摄影角度，以提供更多的检出率。

AOI自动光学检测设备有个最大的缺点是有些灰阶或是阴影明暗不是很明显的地方，比较容易出现误判的情况，这些或许可以使用不同颜色的灯光来加以判别，但最麻烦的还是那些被其他零件遮盖到的元件以及位于元件底下的焊点，因为传统的AOI只能检测直射光线所能到达的地方，像是屏蔽框肋条或是其边缘底下的元件，往往就会因为AOI检测不到而漏掉。

总之，AOI自动光学检测设备虽然好用但确实也有些先天上的限制，不过可以用在即时的SMT初步品质分析，并马上回馈SMT的品质状况，让SMT制程作业加以改善，的确可以有效提高SMT的产出良率。

A O I 简介1、AOI检查原理AOI（Automatic Optical Inspection），即自动光学检查。

它是自动检查经过波峰焊以及回流焊后的印刷电路板的焊锡焊接状况和实装情况的装置。

首先，机器通过内部的照明单元，将焊锡及元器件分解成不同的颜色。

在制作检查程序时，首先取一块标准板，对上面的各个元器件的不同部分分别设定合适的颜色参数。

在进行检查时，机器将拍摄到的标准板的图像作为标准影像，以设定好的颜色参数作为标准。

将被检查的基板的图像与标准影像进行对比，以设定好的色参数为基准进行判别。

2、AOI系统结构图外部I/O AC220V上述是我们公司的VT-WIN的系统结构图。

实际上所有的AOI系统都基于以上架构，只是个别部分稍有不同而已。

但是主要部件，如摄像机、图像处理单元、计算机及显示器、照明单元、机构部控制单元、XY工作台和接口单元则是所有的AOI系统所必备的。

3、各主要部件功能简介摄像机：摄取PCB上元器件的影像，用以提供给图像处理单元。

图像处理单元：对摄像机摄取得图像进行处理，包括程序制作（参数设定）及影像比对过程。

计算机及显示器：制作程序及显示检查结果。

照明单元：给系统提供光源。

并可将白光分解成为彩色光或者明暗对比较明显的灰阶光，以使系统能够区分出不同的元器件，以及元器件（焊锡）的不同部分。

照明单元的光源一般分为以下三种：卤素光源、荧光灯光源及LED光源。

我们公司的VT-WIN及VT-RBT II用的都以荧光灯作为光源。

而VT-WIN II则是以LED作为光源。

照明单元的打光方式有三种：正面打光、背面打光、侧面打光。

一般情况下，采取正面与侧面打光相结合的方式会使相机拍摄出来的影像看起来更加清晰。

机构部控制单元：控制各个机构部件的运动及其状态。

XY工作台：传输及承载PCB。

另外由于大部的AOI的相机都是固定不动，所以XY工作台也负责所承载的PCB 的X及Y方向运动的功能。

接口单元：负责与AOI系统外部的计算机及传送机构进行通讯。

aoi设备知识点AOI设备是一种自动光学检测设备，用于电子制造行业中的电路板检测。

AOI是Automatic Optical Inspection的缩写，意为自动光学检测。

它主要通过光学影像采集、图像处理和人工智能算法来实现对电路板的缺陷检测和质量控制。

AOI设备的基本原理是利用光学影像采集系统对电路板进行高分辨率图像的采集，然后通过图像处理算法对采集到的图像进行分析和处理。

AOI设备可以检测电路板上的焊接、组装、印刷等工艺过程中可能存在的缺陷，例如焊接不良、错位、短路等问题。

AOI设备的图像处理算法是其核心技术之一。

通过对采集到的图像进行分析和处理，AOI设备可以检测出电路板上的各种缺陷。

图像处理算法主要包括图像预处理、特征提取、缺陷识别等步骤。

图像预处理主要是对采集到的图像进行去噪、增强等处理，以提高后续处理的准确性。

特征提取是指从图像中提取出有用的特征信息，用于后续的缺陷识别。

缺陷识别是利用人工智能算法对特征进行分析和判断，从而实现对电路板缺陷的自动检测。

AOI设备的应用范围非常广泛。

它可以应用于电子制造中的各个环节，如电路板的生产、组装、测试等。

在电路板的生产过程中，AOI设备可以实时检测电路板上的缺陷，提前发现问题并及时修复，从而提高电路板的质量和生产效率。

在电路板的组装过程中，AOI设备可以检测焊接是否良好，避免焊接不良导致的电路板故障。

在电路板的测试过程中，AOI设备可以检测电路板上的短路、漏电等问题，确保电路板的性能和可靠性。

AOI设备还具有高效性和可靠性的特点。

由于采用了自动化的检测方法，AOI设备可以实现对电路板的快速检测，大大提高了生产效率。

同时，AOI设备采用了先进的光学影像采集技术和图像处理算法，具有较高的检测精度和可靠性，可以有效地检测出电路板上的各种缺陷。

总结起来，AOI设备是一种在电子制造行业中广泛应用的自动光学检测设备。

它通过光学影像采集、图像处理和人工智能算法实现对电路板的缺陷检测和质量控制。

AOI相关知识自动光学检测的光源分为两类：可见光检测(用LED光源)和X光检测。

(此处介绍可见光检测)AOI检测分为两部分：光学部分和图像处理部分。

通过光学部分获得需要检测的图像；通过图像处理部分来分析、处理和判断。

图像处理部分需要很强的软件支持，因为各种缺陷需要不同的计算方法用电脑进行计算和判断。

有的AOI软件有几十种计算方法，例如黑／白、求黑占白的比例、彩色、合成、求平均、求和、求差、求平面、求边角等等。

1.灯光变化的智能控制人认识物体是通过光线反射回来的量进行判断，反射量多为亮，反射量少为暗。

AOI与人判断原理相同。

AOI通过人工光源LED灯光代替自然光，光学透镜和CCD代替人眼，把从光源反射回来的量与已经编好程的标准进行比较、分析和判断。

对AOI来说，灯光是认识影象的关键因素，但光源受环境温度、AOI设备内部温度上升等因素影响，不能维持不变的光源，因此需要通过“自动跟踪”灯光“透过率”对灯光变化进行智能控制。

2.焊点检测原理(举例)AOI是X、Y平面(2D)检测，而焊点是立体的因此需要3D检测焊点高度(Z)。

3D检测的方法有：(1)激光——这种方法最有效、最经济，但是需要对每个焊点进行扫描，扫描花费时间比较长，无法实现在线检测。

(2)最流行的是采用顶部灯光和底部(水平)灯光两种灯光照射——用顶部灯光照射焊点和Chip元件时，元件部分灯光反射到camera，而焊点部分光线反射出去。

即用顶部灯光可以得到元件部分的影象。

与此相反，用底部(水平)灯光照射时，元件部分灯光反射出去，焊点部分光线反射到career。

即用底部灯光可以得到焊点部分的影象。

同一个元件，照射灯光的角度不同，camera认识的影象就不同。

如果垂直灯光和水平灯光得到的两种图像的函数关系是已知的就可以区分元件还是焊点。

因为焊点比较暗，焊盘比较亮，用黑／白光计算方法、求黑占白的比例来求暗的面积占整个焊点的百分比，可检测焊锡量过多或过少。
