应用光学习题解析 期中复习

一、填空题1、光学系统中物和像具有共轭关系的原因是 。

2、发生全反射的条件是。

3、 光学系统的三种放大率是 、 、 ，当物像空间的介质的折射率给定后,对于一对给定的共轭面，可提出 种放大率的要求。

4、 理想光学系统中，与像方焦点共轭的物点是 。

5、物镜和目镜焦距分别为mm f 2'=物和mm f 25'=目的显微镜,光学筒长△= 4mm ，则该显微镜的视放大率为 ，物镜的垂轴放大率为 ，目镜的视放大率为 。

6、 某物点发出的光经理想光学系统后对应的最后出射光束是会聚同心光束，则该物点所成的是(填“实”或“虚"）像。

7、人眼的调节包含 调节和 调节。

8、复杂光学系统中设置场镜的目的是。

9、要使公共垂面内的光线方向改变60度，则双平面镜夹角应为 30 度.10、近轴条件下，折射率为1.4的厚为14mm 的平行玻璃板,其等效空气层厚度为 10 mm 。

11、设计反射棱镜时，应使其展开后玻璃板的两个表面平行,目的是 保持系统的共轴性 。

12、有效地提高显微镜分辨率的途径是 提高数值孔径和减小波长 。

13、近轴情况下,在空气中看到水中鱼的表观深度要比实际深度 小 。

一、填空题1、光路是可逆的2、光从光密媒质射向光疏媒质，且入射角大于临界角I 0，其中，sinI 0=n 2/n 1。

3、垂轴放大率；角放大率；轴向放大率；一4、轴上无穷远的物点5、－20；－2； 106、实7、视度瞳孔8、在不影响系统光学特性的的情况下改变成像光束的位置,使后面系统的通光口径不致过大.9、3010、1011、12、13、小二、简答题1、什么是共轴光学系统、光学系统物空间、像空间？答:光学系统以一条公共轴线通过系统各表面的曲率中心，该轴线称为光轴，这样的系统称为共轴光学系统.物体所在的空间称为物空间，像所在的空间称为像空间.2、如何确定光学系统的视场光阑？答：将系统中除孔径光阑以外的所有光阑对其前面所有的光学零件成像到物空间。

【最新整理，下载后即可编辑】一、填空题1、光学系统中物和像具有共轭关系的原因是。

2、发生全反射的条件是。

3、光学系统的三种放大率是、、，当物像空间的介质的折射率给定后，对于一对给定的共轭面，可提出种放大率的要求。

4、理想光学系统中，与像方焦点共轭的物点是。

5、物镜和目镜焦距分别为mmf2'=物和mmf25'=目的显微镜，光学筒长△= 4mm，则该显微镜的视放大率为，物镜的垂轴放大率为，目镜的视放大率为。

6、某物点发出的光经理想光学系统后对应的最后出射光束是会聚同心光束，则该物点所成的是(填“实”或“虚”)像。

7、人眼的调节包含调节和调节。

8、复杂光学系统中设置场镜的目的是。

9、要使公共垂面内的光线方向改变60度，则双平面镜夹角应为度。

10、近轴条件下，折射率为1.4的厚为14mm的平行玻璃板，其等效空气层厚度为mm。

11、设计反射棱镜时，应使其展开后玻璃板的两个表面平行，目的是。

12、有效地提高显微镜分辨率的途径是 。

13、近轴情况下，在空气中看到水中鱼的表观深度要比实际深度 。

一、填空题1、光路是可逆的2、光从光密媒质射向光疏媒质，且入射角大于临界角I 0，其中，sinI 0=n 2/n 1。

3、垂轴放大率；角放大率；轴向放大率； 一4、轴上无穷远的物点5、－20；－2； 106、实7、视度 瞳孔8、在不影响系统光学特性的的情况下改变成像光束的位置，使后面系统的通光口径不致过大。

9、3010、1011、保持系统的共轴性12、提高数值孔径和减小波长13、小二、简答题1、什么是共轴光学系统、光学系统物空间、像空间？答：光学系统以一条公共轴线通过系统各表面的曲率中心，该轴线称为光轴，这样的系统称为共轴光学系统。

物体所在的空间称为物空间，像所在的空间称为像空间。

2、如何确定光学系统的视场光阑？答：将系统中除孔径光阑以外的所有光阑对其前面所有的光学零件成像到物空间。

这些像中，孔径对入瞳中心张角最小的一个像所对应的光阑即为光学系统的视场光阑。

习 题 第一章1、游泳者在水中向上仰望，能否感觉整个水面都是明亮的？(不能，只能感觉到一个明亮的圆，圆的大小与游泳都所在的水深有关，设水深H ，则明亮圆半径HtgIc R =）2、有时看到窗户玻璃上映射的太特别耀眼，这是否是由于窗玻璃表面发生了全反射现象？答：是。

3、一束在空气中波长为nm 3.589=λ的钠黄光从空气射入水中时，它的波长将变为多少？在水中观察这束光时其颜色会改变吗？答：'λλ=n ，nm 442'=λ不变 4、一高度为m 7.1的人立于路灯边（设灯为点光源）m 5.1远处，路灯高度为m 5，求人的影子长度。

答：设影子长x ，有：57.15.1=+x x ∴x=0.773m 5、为什么金钢石比磨成相同形状的玻璃仿制品显得更加光彩夺目？答：由于金钢石折射率大，所以其临界角小，入射到其中的光线大部分都能产生全反射。

6、为什么日出或日落时太阳看起来稍微有些发扁？（300例P1）答：日出或日落时，太阳位于地平线附近，来自太阳顶部、中部和底部的光线射向地球大气层的入射角依次增大（如图）。

同时，大气层密度不均匀，折射率水接近地面而逐渐增大。

当光线穿过大气层射向地面时，由于n 逐渐增大，使其折射角逐渐减小，光线的传播路径就发生了弯曲。

我们沿着光线去看，看到的发光点位置会比其实际位置高。

另一方面，折射光线的弯曲程度还与入射角有关。

入射角越大的光线，弯曲越厉害，视觉位置就被抬得越高，因为从太阳上部到下部发出的光线，入射角依次增大，下部的视觉位置就依次比上部抬高的更多。

第二章1、如图2－65所示，请采用作图法求解物体AB 的像，设物像位于同一种介质空间。

A B HH ＇FF ＇F ＇FH ＇HB AFH ＇HABF ＇F图2－652、如图2－66所示，'MM 为一薄透镜的光轴，B 为物点，'B 为像点，试采用作图法求解薄透镜的主点及焦点的位置。

B MB'M′BM M′B'●●●●(a) (b)图2－663、如图2－67所示，已知物、像的大小及位置，试利用图解法求解出焦点的位置，设物、像位于同一种介质空间。

《物理光学与应⽤光学》习题及选解2《物理光学与应⽤光学》习题及选解第⼀章习题1-1. ⼀个线偏振光在玻璃中传播时，表⽰为：i E ))65.0(10cos(10152t cz-??=π，试求该光的频率、波长，玻璃的折射率。

1-2. 已知单⾊平⾯光波的频率为z H 1014=ν，在z = 0 平⾯上相位线性增加的情况如图所⽰。

求f x ， f y ， f z 。

1-3. 试确定下列各组光波表⽰式所代表的偏振态： (1))sin(0kz t E E x -=ω，)cos(0kz t E E y -=ω; (2) )cos(0kz t E E x -=ω，)4cos(0πω+-=kz t E E y ;(3) )sin(0kz t E E x -=ω，)sin(0kz t E E y --=ω。

1-4. 在椭圆偏振光中，设椭圆的长轴与x 轴的夹⾓为α，椭圆的长、短轴各为2a 1、2a 2，E x 、E y 的相位差为?。

求证：?αcos 22tan 220000y x y x E E E E -=。

1-5.已知冕牌玻璃对0.3988µm 波长光的折射率为n = 1.52546，11m 1026.1/--?-=µλd dn ，求光在该玻璃中的相速和群速。

1-6. 试计算下⾯两种⾊散规律的群速度（表⽰式中的v 表⽰是相速度）：(1)电离层中的电磁波，222λb c v +=，其中c 是真空中的光速，λ是介质中的电磁波波长，b 是常数。

(2)充满⾊散介质（)(ωεε=，)(ωµµ=）的直波导管中的电磁波，222/a c c v p -=εµωω，其中c 真空中的光速，a 是与波导管截⾯有关的常数。

1-7. 求从折射率n = 1.52的玻璃平板反射和折射的光的偏振度。

⼊射光是⾃然光，⼊射⾓分别为?0，?20，?45，0456'?，? 90。

1-8. 若⼊射光是线偏振的，在全反射的情况下，⼊射⾓应为多⼤⽅能使在⼊射⾯内振动和垂直⼊射⾯振动的两反射光间的相位差为极⼤？这个极⼤值等于多少？=501θ，n 1 = 1，n 2 = 1.5，则反射光的光⽮量与⼊射⾯成多⼤的⾓度？若?=601θ时，该⾓度⼜为多1-2题⽤图⼤？1-10. 若要使光经红宝⽯（n = 1.76）表⾯反射后成为完全偏振光，⼊射⾓应等于多少？求在此⼊射⾓的情况下，折射光的偏振度P t 。

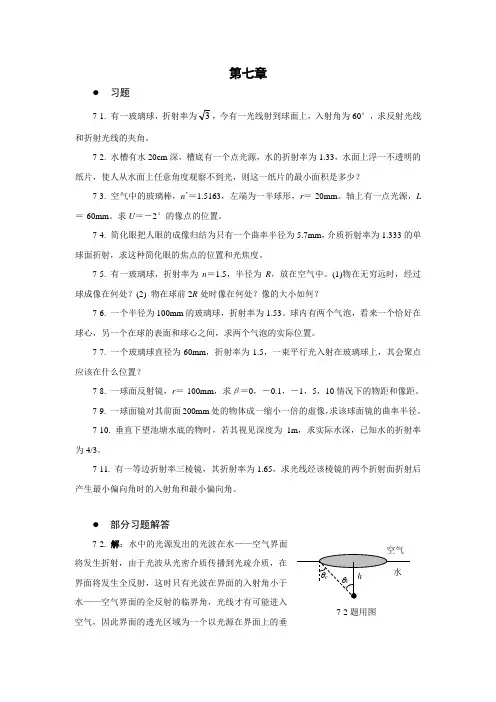

第七章●习题7-1. 有一玻璃球，折射率为3，今有一光线射到球面上，入射角为60°，求反射光线和折射光线的夹角。

7-2. 水槽有水20cm深，槽底有一个点光源，水的折射率为1.33，水面上浮一不透明的纸片，使人从水面上任意角度观察不到光，则这一纸片的最小面积是多少？7-3. 空气中的玻璃棒，n’＝1.5163，左端为一半球形，r＝-20mm。

轴上有一点光源，L ＝-60mm。

求U＝－2°的像点的位置。

7-4. 简化眼把人眼的成像归结为只有一个曲率半径为5.7mm，介质折射率为1.333的单球面折射，求这种简化眼的焦点的位置和光焦度。

7-5. 有一玻璃球，折射率为n＝1.5，半径为R，放在空气中。

(1)物在无穷远时，经过球成像在何处？(2) 物在球前2R处时像在何处？像的大小如何？7-6. 一个半径为100mm的玻璃球，折射率为1.53。

球内有两个气泡，看来一个恰好在球心，另一个在球的表面和球心之间，求两个气泡的实际位置。

7-7. 一个玻璃球直径为60mm，折射率为1.5，一束平行光入射在玻璃球上，其会聚点应该在什么位置？7-8. 一球面反射镜，r＝-100mm，求β＝0，－0.1，－1，5，10情况下的物距和像距。

7-9. 一球面镜对其前面200mm处的物体成一缩小一倍的虚像，求该球面镜的曲率半径。

7-10. 垂直下望池塘水底的物时，若其视见深度为1m，求实际水深，已知水的折射率为4/3。

7-11. 有一等边折射率三棱镜，其折射率为1.65，求光线经该棱镜的两个折射面折射后产生最小偏向角时的入射角和最小偏向角。

●部分习题解答7-2. 解：水中的光源发出的光波在水——空气界面将发生折射，由于光波从光密介质传播到光疏介质，在界面将发生全反射，这时只有光波在界面的入射角小于水——空气界面的全反射的临界角，光线才有可能进入空气，因此界面的透光区域为一个以光源在界面上的垂7-2题用图直投影点为心的圆面,如右图，该圆面的面积即为所求纸片的最小面积。

总复习第一章 几何光学的基本定律 返回内容提要有关光传播路径的定律是本章的主要问题。

折射定律(光学不变量)及其矢量形式反射定律(是折射定律当时的特殊情况)费马原理(极端光程定律)，由费马原理导出折射定律和反射定律(实、虚)物空间、像空间概念 完善成像条件(等光程条件)及特例第二章 球面与球面系统 返回内容提要球面系统仅对细小平面以细光束成完善像基本公式：阿贝不变量放大率及其关系：拉氏不变量反射球面的有关公式由可得。

第三章 平面与平面系统返回内容提要平面镜成镜像夹角为 α 的双平面镜的二次像特征 平行平板引起的轴向位移反射棱镜的展开，结构常数，棱镜转像系统折射棱镜的最小偏角，光楔与双光楔关键问题：坐标系判断，奇次反射成像像，偶次反射成一致像，并考虑屋脊的作用。

第四章 理想光学系统返回内容提要主点、主平面，焦点、焦平面，节点、节平面的概念高斯公式与牛顿公式：当时化为，并有三种放大率，，拉氏不变量，，厚透镜：看成两光组组合。

＋＋组合：间隔小时为正光焦度，增大后可变成望远镜，间隔更大时为负光焦度。

－－组合：总是负光焦度 ＋－组合：可得到长焦距短工作距离、短焦距长工作距离系统，其中负弯月形透镜可在间隔增大时变 成望远镜，间隔更大时为正光焦度。

第五章 光学系统中的光束限制 返回内容提要本部分应与典型光学系统部分相结合进行复习。

孔阑，入瞳，出瞳；视阑，入窗，出窗；孔径角、视场角及其作用 拦光，渐晕，渐晕光阑 系统可能存在二个渐晕光阑，一个拦下光线，一个拦上光线 对准平面，景像平面，远景平面，近景平面，景深 物方（像方）远心光路——物方（像方）主光线平行于光轴第六章 光能及其计算 返回内容提要本章重点在于光能有关概念、单位和像面照度计算。

辐射能通量，光通量，光谱光视效率，发光效率 发光强度，光照度，光出射度，光亮度的概念、单位及其关系 光束经反射、折射后亮度的变化，经光学系统的光能损失， 通过光学系统的光通量，像面照度总之,第七章 典型光学系统 返回内容提要本章需要熟练掌握各类典型光学系统的成像原理、放大倍率、光束限制、分辨本领以及显微镜与照明 系统、望远镜与转像系统的光瞳匹配关系，光学系统的外形尺寸计算。

作业：6-1解：（1）250度对应的视度为 SD = -2.5，而由于人眼近（远）视的程度都是用远点距离对应的视度表示的，即 SD = 1/ r 所以，人眼远点距离为 r = 1/ SD = 1/（-2.5）= - 0.4 （m ）（2）f ′= r = -0.4m = -400 mm6-4．解：（1）依题意作图如右， l 1′- l 1 = 195mm ，而 β= l 1′/ l 1 所以 l 1′=βl 1 即 -40l 1 - l 1 = 195 解得 l 1 = - 4.76， l 1′= 190.24 又由高斯公式'11'1f l l =- 得 物镜焦距 )(64.424.19076.424.19076.4'''1111mm l l l l f ≈--⨯-=-= （2）光学筒长Δ由图可知 Δ= l 1′-f 物′= 190.24 – 4.64 = 185.6（mm ）【或 1）由 Δ= d- f 物′-f 目′计算，而 d =195+ f 目′+ l 1 ，所以 Δ= 195+ f 目′+ l 1- f 物′-f 目′=195+ l 1- f 物′=195- 4.67 – 4.64 = 185.6（mm ）2）由 β= -Δ/ f 物′ ，Δ= -βf 物′= 40×4.64 = 185.6（mm ）】（3）⨯-≈⨯-=⋅=Γ60067.1625040'250目物总f β 例题：1：对正常人眼，如要观察2m 远的目标，需要调节多少视度？解：据 l SD 1= 有 5.0m 21 1-=-==l SD 2：一个年龄为50岁的人，近点距离为-0.4m ，远点距离为无限远。

试求他的眼睛的调节范围。

解：若以p 表示近点到眼睛物方主点的距离，以r 表示远点到眼睛物方主点的距离，其倒数分别表示近点和远点发散度（或会聚度）的屈光度数，它们的差以A 表示，即p r 11P -R A -==， 故： 5.2m4.01111P -R A =--∞=-==p r （屈光度） 3：如要求测微目镜的对准精度为0.001mm ，使用夹线对准精度为10〞，试问需采用多大焦目镜距的测微目镜？解:从题意可知，测微目镜的镜焦距的大小应 使夹线角对准精度为10〞，这就和测微目镜分划面上的线对准精度正好配合，如图所示。

应用光学习题本习题供学习、复习使用。

精练这些习题及作业和课件上的例题有助于掌握、理解应用光学课程的基本知识、理论和规律。

应用光学的基本问题包括在本习题内，但不仅限于本习题。

本习题仅供课程学习时参考。

习题中一些问题提供了解答，限于时间，其它则略去。

一、筒答题1、几何光学的基本定律及其内容是什么？答：几何光学的基本定律是自钱传播定律、独立传播定W：、反射定律和折射定律。

直线传播定律：光线在均匀透明介质中按直线传播。

独立传播定律：不同光源的光在通过介质某点时互不影响。

反射定律：反射光线位于入射面内；反射角等于入射角：折射定律：折射光线位于入射面内：入射角和折射角正弦之比，对两种定的介j员来说，是=个和入射角无关的常数n isin/，-msin/。

22、理想光学系统的基点和基面有哪些？理想光学系统的基点包指物方焦点、｛象方焦点；物方主点、像方主点：物方节点、像方节点。

基面包括：物方焦平丽、像方然平面：物方主平丽、像方主平面；物方节平面、像方节平面。

3、什么是光学系统的孔役光阑和视场光阙？答：孔径光阑是限制轴上物点成像光束立体角的光阔。

晴荡艾丽王辅前有字亩7茧事宝肯车夜夜古国的光册J。

4、常见非正常跟有哪两种?如何校正常见非正常1'常见正常目艮包括近视酬远视盹近视眼将工二（远附近点）矫正到无限远，远视眼，将一丘丛（远点就近点）矫正到明视距离。

3、光'于系统极限分辨角为多大?采取什么途径可以提岗极限分辨角？答：衍射决定的极限分辨角为0=3®。

可见其与波长和孔役有关。

订蔬小波长D和增大孔径可以提高光学系统的分辨率。

I什么是共和1）也学系统、元学系统物空间、像空间？答：光学系统以一条公共制线通过系统各表面的幽率中心，该轴线称为光轴，这样的系统称为共轴光学系统。

物体所在的空间称为物空间，像所在的空间称为像空间。

、如何确定光学系统的视场Jt阙？答：将系统中除孔径光阑以外的所有光阑对其前面所有的光学零件成像到物空间；这些像中，孔径对入暗中心张角最小的一个像所对应的光阑即为光学系统的视场光阙。

应⽤光学考试有效复习题复习题1、⼏何光学忽略（）效应，可以看做光的电磁波理论在（）下的近似。

2、光的直线传播定律成⽴的条件是：（1）：（）；（2）：（）。

3、共轴系统中（）放⼤率等于1的⼀对共轭⾯叫主平⾯，（）放⼤率等于1的⼀定共轭⾯叫节平⾯。

4、⼀束光以30o的⼊射⾓从玻璃进⼊空⽓，折射⾓为45o，则玻璃的折射率为（），其全反射临界⾓为（）。

5、垂直下望⽔底的物时，视见深度为1m，已知⽔的折射率为4/3，则实际⽔深为（）。

6、某⼈戴250度的近视眼镜，此⼈的远点距离是（）⽶，所戴眼镜是焦距为（）⽶的（）(填“正”或“负”)透镜。

7、对⽬视光学仪器的基本要求是：（）；（）。

8、对正常⼈来说，观察前⾯50cm远的物体，眼睛需要调节（）视度。

9、⼀显微镜物镜筒上标有“16×”字样，在⽬镜筒上标有“20×”字样，其分别表⽰（）和（）。

该显微镜的视放⼤倍数是（）。

10、棱镜展开后，要求出射⾯与⼊射⾯（），如果棱镜位于会聚光束中，则光轴必须（）。

11、孔径光阑是光学系统中对（）起限制作⽤的光阑，其在系统对物、像空间的所成的像称作（）。

12、单正透镜会产⽣（）（负或正）值球差，也称为球差校正（）（过校正或⽋校正）；单负透镜会产⽣（）（负或正）值球差，也称为球差校正（）（过校正或⽋校正）。

13、光学系统中光束主光线与光轴决定的平⾯称为（）⾯，过主光线与该⾯垂直的⾯称为（）⾯。

1、单⾊光从空⽓进⼊⽔中时，下列说法正确的是：（）A. 波长不变，频率和光速改变；B. 频率不变，波长和光速改变；C. 光速不变，频率和波长改变；D. 波长、频率、光速都不改变。

2、光学成像中的实物点是指：（）A 实际⼊射光线的出发点。

B 实际⼊射光线延长线的交点。

C 实际出射光线的交点。

D 实际出射光线延长线的交点。

3、光学成像中的虚物点是指：（）A 实际⼊射光线的出发点。

B 实际⼊射光线延长线的交点。

C 实际出射光线的交点。

1、 一束光由玻璃（n=1.5）进入水（n=1.33），若以45°角入射，试求折射角。

（52.6°）2、 一薄透镜焦距为200mm ，一物体位于透镜前300nm ，求像的位置和垂轴放大率。

（`600,2l mm β==-）3、 一组合系统由薄正透镜（前）和薄负透镜（后）组成，1`20f mm =，2`20f mm =-，两透镜之间的距离10d mm =，当一物体位于正透镜前方100mm 处，求组合系统的垂轴放大率和像的位置。

（可用两种方法解）。

（2`60,1l mm β==-）4、 一双凸薄透镜的两表面半径分别为1250,50r mm r mm ==-，求该透镜位于空气中和浸入水（0 1.33n =）中的焦距分别为多少？（透镜材料折射率n=1.5）（`50f mm =空，`195.6f mm =水）5、 符号规则标注6、 作图求物像：掌握第二章作业里作图题7、 棱镜成像方向的判断。

8、 一凹球面反射镜浸没在水中，物在镜前300mm ，像在像前90mm ，求球面反射镜的曲率半径和焦距。

（138.46,`69.23r mm f f mm =-==-）9、 有一正薄透镜对某一物体成实像时，像高为物高的一半；若将物体向透镜移近100mm 时，则所得的实像与物大小相同，求透镜的焦距。

（`100f mm =）10、 已知显微镜的视放大率为-300，目镜的焦距为20mm ，求显微镜物镜的倍率。

假定人眼的视角分辨率为60``,问使用该显微镜观察时，能分辨的两物点的最小距离等于多少？（24,0.00024mm βσ=-=）11、 用两个焦距都是50mm 的正透镜组成一个10倍的显微镜，问目镜的倍率，物镜的倍率以及物镜和目镜之间的间隔为多少？12、 有一焦距为150mm 的望远物镜，其口径为10mm ，像的直径为20mm 。

在物镜后方80mm处放置一直角棱镜（n1.5），假如系统没有渐晕，求棱镜入射表面的通光口径及像平面离开棱镜出射表面的距离。
