识图与构造机考题库(学生复习用).

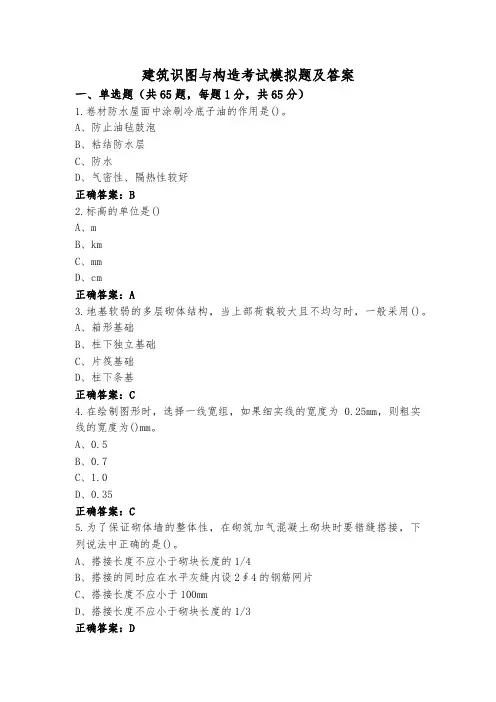

建筑识图与构造考试模拟题及答案一、单选题（共65题，每题1分，共65分）1.卷材防水屋面中涂刷冷底子油的作用是()。

A、防止油毡鼓泡B、粘结防水层C、防水D、气密性、隔热性较好正确答案：B2.标高的单位是()A、mB、kmC、mmD、cm正确答案：A3.地基软弱的多层砌体结构，当上部荷载较大且不均匀时，一般采用()。

A、箱形基础B、柱下独立基础C、片筏基础D、柱下条基正确答案：C4.在绘制图形时，选择一线宽组，如果细实线的宽度为0.25mm，则粗实线的宽度为()mm。

A、0.5B、0.7C、1.0D、0.35正确答案：C5.为了保证砌体墙的整体性，在砌筑加气混凝土砌块时要错缝搭接，下列说法中正确的是()。

A、搭接长度不应小于砌块长度的1/4B、搭接的同时应在水平灰缝内设2∮4的钢筋网片C、搭接长度不应小于100mmD、搭接长度不应小于砌块长度的1/3正确答案：D6.加气混凝土砌块的竖向灰缝宽度宜为()A、5mmB、10mmC、15mmD、20mm正确答案：D7.医院病房楼疏散楼梯的最小净宽度是()。

A、1.5mB、1.1mC、1.2mD、1.3m正确答案：D8.在建筑总平面图的常用图例中，对于计划扩建建筑物外形用()。

A、中虚线B、点划线C、细实线D、粗实线正确答案：A9.现浇钢筋混凝土楼板的优点是()。

①、适用于平面不规则的建筑②、施工方便、工期短③、强度高④、刚度大A、①②④B、①②③C、②③④D、①③④正确答案：D10.当基础受到冰冻的影响时，将破坏基础结构，因此，必须将基础埋置在冰冻线以下()mm方为合格。

A、100-200mmB、500mmC、200-300mmD、800mm正确答案：A11.屋顶的坡度形成中材料找坡是指()来形成。

A、利用预制板的搁置B、选用轻质材料找坡C、利用结构层D、利用由毡的厚度正确答案：B12.砖基础采用台阶式（等高式）的做法，一般为每2皮砖挑出()的砌筑方法。

建筑识图与构造试题及答案一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m 2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造考试模拟题（附参考答案）一、单选题（共100题，每题1分，共100分）1.横墙承重方案一般不用于（）。

A、教学楼B、住宅C、宿舍D、小旅馆正确答案：A2.下面关于建筑平面图的描述正确的是（）。

A、建筑平面图是垂直剖面图B、建筑平面图剖切在每一层的窗台之上，平行双跑式楼梯的第一跑楼梯段处C、建筑平面图剖切在每一层的窗台之上，平行双跑式楼梯的第二跑楼梯段处D、建筑平面图能表达建筑的外部造型正确答案：B3.在地震区设置伸缩缝时，必须满足（）的设置要求。

A、伸缩缝B、沉降缝C、防震缝D、分格缝正确答案：C4.标准黏土砖的规格是。

（）A、240mm*115mm*63mmB、240mm*115mm*50mmC、240mm*110mm*53mmD、240mm*115mm*53mm正确答案：D5.哪个不属于变形缝的类型有（）A、沉降缝B、弹性缝C、伸缩缝D、抗震缝正确答案：B6.为了减少木窗框料靠墙一面因受潮而变形，常在门框背后开（）。

A、积水槽B、背槽C、裁口D、回风槽正确答案：B7.下列关于散水的叙述有误的是（）。

A、散水应找坡，其坡度应为3%-5%B、散水宽度约为600mm~1000mmC、当屋面为自由落水时，散水宽度应较屋顶出檐内缩200mmD、当屋面为自由落水时，散水宽度应较屋顶出檐多出200mm正确答案：C8.建筑工程图的尺寸标注中，以下（）以m为单位。

A、立面图B、平面图C、剖面图D、总平面图正确答案：D9.由于箍筋在截面四周受拉，所以应做成（）。

A、敞开式B、开口式C、折角式D、封闭式正确答案：D10.建筑物中楼梯常用的坡度是 ( ) 。

A、40oB、45oC、20oD、30o正确答案：D11.在住宅及公共建筑中，楼梯形式应用最广的是（）A、双跑直角楼梯B、双跑平行楼梯C、直跑楼梯D、扇形楼梯正确答案：B12.若已知空间点A，投射方向 S，投影面 H。

点 A的投影仍是点，且是唯一的吗？()A、是B、不是C、不一定是正确答案：A13.下列哪一项不是双跑楼梯的显著特点。

建筑识图与构造练习题库含答案一、单选题（共65题，每题1分，共65分）1.可不用门框的门是()A、夹板门B、推拉门C、平开木门D、拼板门正确答案：B2.平开窗的窗扇宽度一般为()，高度为800mm～1500mm。

A、1000～1200B、100～200C、200～300D、400mm～600mm正确答案：D3.按照檐沟在屋顶的位置，有组织外排水的屋顶形式没有()等。

A、女儿墙外设檐沟B、沿屋顶四周设檐沟C、女儿墙内设檐沟D、沿山墙设檐沟正确答案：D4.以下哪一条措施不能用于加强砌体结构房屋整体性。

()A、设圈梁B、设壁柱C、设构造柱D、设过梁正确答案：D5.对三个投影面都倾斜的平面，称为()平面。

A、水平面B、侧平面C、一般位置D、正平面正确答案：C6.下列踏步尺寸不宜采用的宽度与高度为()A、260mm×170mmB、280mm×160mmC、280mm×220mmD、270mm×170mm正确答案：C7.()能表明建筑物的结构形式、高度及内部布置情况。

A、总平面图B、立面图C、平面图D、剖面图正确答案：D8.水平线的水平投影反映与()面的倾角。

A、V、WB、H、WC、H、WD、V、H正确答案：A9.一般民用建筑对隔墙的要求有()。

Ⅰ坚固耐久Ⅱ隔声防潮Ⅲ隔热保温Ⅳ质轻壁薄Ⅴ便于拆卸A、Ⅱ、Ⅲ、ⅣB、Ⅰ、Ⅱ、ⅢC、Ⅱ、Ⅳ、ⅤD、Ⅰ、Ⅳ、Ⅴ正确答案：C10.建筑立面图不可以用()命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线正确答案：C11.三面投影体系中，V面和W面间的投影轴是()投影轴。

A、XB、YC、ZD、K正确答案：C12.当基础埋置深度为不大于()时，称为浅基础。

A、5mB、3mC、2mD、4m正确答案：A13.雨篷是建筑物上重要的附属构件，一般在()平面图上予以表示。

A、二层B、顶层C、中间层D、首层正确答案：A14.卷材垂直屋脊铺贴时，垂直屋脊的搭接缝应顺()方向搭接。

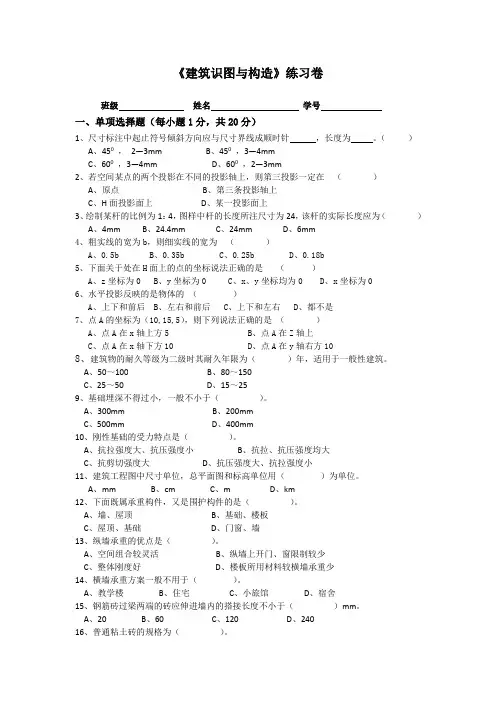

《建筑识图与构造》练习卷班级姓名学号一、单项选择题（每小题1分，共20分）1、尺寸标注中起止符号倾斜方向应与尺寸界线成顺时针，长度为。

（）A、450，2—3mmB、450，3—4mmC、600，3—4mmD、600，2—3mm2、若空间某点的两个投影在不同的投影轴上，则第三投影一定在（）A、原点B、第三条投影轴上C、H面投影面上D、某一投影面上3、绘制某杆的比例为1：4，图样中杆的长度所注尺寸为24，该杆的实际长度应为（）A、4mmB、24.4mmC、24mmD、6mm4、粗实线的宽为b，则细实线的宽为（）A、0.5bB、0.35bC、0.25bD、0.18b5、下面关于处在H面上的点的坐标说法正确的是（）A、z坐标为0B、y坐标为0C、x、y坐标均为0D、x坐标为06、水平投影反映的是物体的（）A、上下和前后B、左右和前后C、上下和左右D、都不是7、点A的坐标为（10,15,5），则下列说法正确的是（）A、点A在x轴上方5B、点A在Z轴上C、点A在x轴下方10D、点A在y轴右方108、建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50～100B、80～150C、25～50D、15～259、基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm10、刚性基础的受力特点是（）。

A、抗拉强度大、抗压强度小B、抗拉、抗压强度均大C、抗剪切强度大D、抗压强度大、抗拉强度小11、建筑工程图中尺寸单位，总平面图和标高单位用（）为单位。

A、mmB、cmC、mD、km12、下面既属承重构件，又是围护构件的是（）。

A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙13、纵墙承重的优点是（）。

A、空间组合较灵活B、纵墙上开门、窗限制较少C、整体刚度好D、楼板所用材料较横墙承重少14、横墙承重方案一般不用于（）。

A、教学楼B、住宅C、小旅馆D、宿舍15、钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

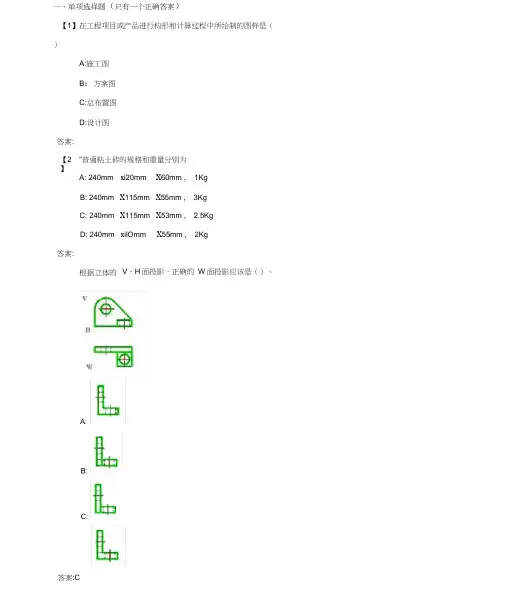

一、单项选择题（只有一个正确答案）【1】在工程项目或产品进行构形和计算过程中所绘制的图样是（）A:施工图B ：方案图C:总布置图D:设计图答案:答案:C 【2】"普通粘土砖的规格和重量分别为A: 240mm x i20mm X 60mm , 1KgB: 240mm X 115mm X 55mm , 3KgC: 240mm X 115mm X 53mm , 2.5KgD: 240mm x ilOmm X 55mm , 2Kg答案:V 、H 面投影，正确的 W 面投影应该是（）。

根据立体的【4】二级耐火等级民用建筑防火墙的耐火极限不小于（）A: 3.0hB: 1.0hC: 2.0hD: 4.0h答案: D【5】" 伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A: 地震B: 地基不均匀沉降C: 荷载过大D: 温度变化答案: D【6】"砖混结构中，钢筋混凝土梁的高度通常为跨度的（）左右。

A: 1/8B: 1/6C: 1/14D: 1/8 〜1/12答案: A【7 】直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A: 类似性B: 实形性C: 平行性D: 从属性答案: B【8】判断建筑构件是否达到耐火极限的具体条件有（）。

①构件是否失去支持能力②构件是否被破坏③构件是否失去完整性④构件是否失去隔火作用⑤构件是否燃烧A: ②③④B: ②③⑤C: ③④⑤D: ①③④答案: D【9】" 墙承重结构布置方案可分为（）等几种方式。

A: 纵横墙承重, 横墙承重, 纵墙承重B: 横墙承重, 纵墙承重, 内墙承重，外墙承重C: 内墙承重, 外墙承重, 纵横墙承重D: 半框架承重, 内墙承重, 外墙承重答案: A10 】（）的投影特性是：（1）正面投影积聚成直线。

（2）水平投影和侧面投影为平面的类似形。

A: 正垂面B: 水平面C: 侧垂面D: 铅垂面答案: A11 】混凝土刚性防水屋面的防水层应采用不低于（）级的细石混凝土整体现浇。

建筑识图与构造复习题一、填空题。

1．建筑工程图纸的幅面规格共有种。

2．线型有、、、、、共六种。

3．无论用何种比例画出的同一扇门，所标的尺寸均为。

4，图样的尺寸是由、、、四个部分组成。

5．尺寸起止符号一般用绘制，其倾斜方向应与尺寸界线成，长度宜为。

6．圆及大于1/2圆的圆弧应在尺寸数字前加注；小于等于1/2圆的圆弧应在尺寸数字前加注；球体的半径、直径尺寸数字前应加注字母。

7．轮廓线、中心线可用作，但不能用作。

不能用尺寸界线作为。

8．建筑工程图上的尺寸单位，除总平面图和标高以为单位外，均以为单位。

9．组合体的类型有、、三种，其投影规律的三等关系是、、。

10．组合体尺寸由、、三部分组成。

11．剖切符号由和组成，均以绘制。

12．剖面图的种类有、、、、、。

13．局部剖面图部分用分界，不标注和；局部剖面图的范围不超过该投影图的。

14．断面图的种类有、、三种。

其与剖面图的相同之处是。

15．民用建筑按建筑的使用性质划分为、、。

、16，民用建筑按耐久年限分为级，其中级的使用年限为50-100年；按耐火等级分为级，其是级最高。

17．变形缝按其使用性质分为、、三种类型，其中必须从基础到屋顶所有构件均设缝断开。

18．建筑工业的“四化一改”指的是、、、和。

19．建筑模数中的基本模数的数值为，其符号为，即。

20．砖基础的形式有、，其中每一级的退台宽度是。

21．地下室的墙体采用砖墙时，厚度不宜小于，采用砼或钢筋砼墙时，厚度不宜小于。

22，实心黏土砖的规格为，其强度等级有个等级，其中常用的有、；砂浆有、、三种，其强度等级有个等级；其中常用的有、。

23．砖墙厚度有、、、、等，其相应的构造尺寸为、、、、。

24．散水的坡度为，宽度一般不小于。

25．构造柱一般设在、、、、。

26．抹灰类墙面的质量等级分为、、。

27．钢筋砼楼板按施工方式不同，分为、、。

28．现浇式钢筋砼楼板根据受力和传力情况，分为、、、。

29．板式楼梯中的单向板是指；双向板是指。

建筑识图与构造复习题答案一、选择题1. 建筑图纸中，"A-A"表示的是：A. 建筑立面图B. 建筑平面图C. 建筑剖面图D. 建筑详图答案：C2. 建筑图纸中的“剖面符号”通常由什么组成？A. 直线和数字B. 曲线和字母C. 直线和字母D. 曲线和数字答案：C3. 建筑平面图中，墙体的表示方法通常是：A. 实线B. 虚线C. 点线D. 双线答案：A4. 在建筑图纸中，"N"通常代表：A. 北B. 南C. 东D. 西答案：A5. 建筑图纸中，“标高”是指：A. 建筑物的总高度B. 建筑物的层数C. 某一点相对于基准面的高度D. 建筑物的占地面积答案：C二、判断题1. 建筑平面图中的“轴线”是用来确定建筑物各部分位置的基准线。

（对）2. 建筑剖面图可以清晰地展示建筑物的内部结构和层次。

（对）3. 建筑图纸中的“尺寸标注”是为了展示建筑物的详细尺寸。

（对）4. 建筑图纸中的“比例尺”是用来表示图纸与实际建筑物的比例关系。

（对）5. 建筑图纸中的“索引符号”是用来指示图纸中其他部分的详细信息。

（对）三、简答题1. 请简述建筑平面图的作用。

答：建筑平面图是展示建筑物内部布局和空间关系的图纸，它显示了建筑物的平面形状、房间的划分、门窗的位置以及楼梯、走廊等的布局。

2. 建筑剖面图与建筑立面图有何不同？答：建筑剖面图是通过建筑物的某一垂直面进行切割，展示建筑物内部结构和层次的图纸；而建筑立面图则是展示建筑物外部形状和外观特征的图纸，通常包括建筑物的正面、侧面等。

3. 建筑图纸中的“结构图”主要展示什么内容？答：结构图主要展示建筑物的结构系统，包括梁、柱、板、墙等的结构布置，以及它们之间的连接关系和承重方式。

四、论述题1. 论述建筑图纸在建筑设计和施工中的重要性。

答：建筑图纸是建筑设计和施工过程中的重要工具。

它不仅为设计师提供了一个展示设计意图的平台，同时也为施工人员提供了详细的施工指导。

《建筑识图与构造》考试复习题库（汇总版）一、单选题基本信息：[矩阵文本题] *1.屋顶的坡度形成中材料找坡是指()来形成。

[单选题] *A、利用预制板的搁置B、选用轻质材料找坡(正确答案)C、利用由毡的厚度D、利用结构层2.民用建筑包括居住建筑和公共建筑，其中()属于居住建筑。

[单选题] *A、托儿所B、宾馆C、公寓(正确答案)D、疗养院3.建筑平面图的外部尺寸俗称外三道，其中最外一道尺寸标注的是()。

[单选题] *A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽(正确答案)D、房屋外墙的墙段及门窗洞口尺寸4.观察下面的图样，下面的图样采用()投影法绘制的。

[单选题] *A、中心投影B、正投影(正确答案)C、斜投影D、轴测投影5.“12墙”厚度的标志尺寸为()。

[单选题] *A、120mm(正确答案)B、110mmC、125mmD、115mm6.引出线应以()绘制。

[单选题] *A、点画线B、中实线C、细实线(正确答案)D、粗实线7.楼板层通常由()组成。

[单选题] *A、面层、楼板、地坪B、面层、楼板、顶棚(正确答案)C、支撑、楼板、顶棚D、垫层、梁、楼板8.防止建筑物在外界因素影响下而产生变形和开裂使结构破坏的缝叫()。

[单选题] *A、分仓缝B、构造缝C、变形缝(正确答案)D、通缝9.垂直于H面，平行于V、W面的直线，称为()。

[单选题] *A、正垂线B、铅垂线(正确答案)C、侧垂线D、一般线10.垂直面的三面投影，有()投影为原图形的相似形。

[单选题] *A、1个B、2个(正确答案)C、3个D、0个11.楼梯梯段净高最小值为()。

[单选题] *A、1.8mB、2.0mC、2.2m(正确答案)D、2.5m12.垂直于V面，倾斜于H、W面的平面，称为() [单选题] *A、正垂面(正确答案)B、铅垂面C、侧垂面D、一般位置平面13.地基软弱的多层砌体结构，当上部荷载较大且不均匀时，一般采用()。

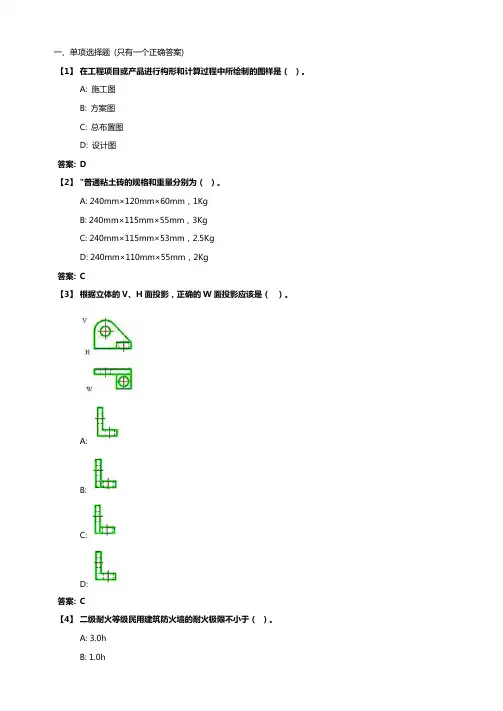

一、单项选择题(只有一个正确答案)【1】在工程项目或产品进行构形和计算过程中所绘制的图样是（）。

A: 施工图B: 方案图C: 总布置图D: 设计图答案: D【2】 "普通粘土砖的规格和重量分别为（）。

A: 240mm×120mm×60mm，1KgB: 240mm×115mm×55mm，3KgC: 240mm×115mm×53mm，2.5KgD: 240mm×110mm×55mm，2Kg答案: C【3】根据立体的V、H面投影，正确的W面投影应该是（）。

A:B:C:D:答案: C【4】二级耐火等级民用建筑防火墙的耐火极限不小于（）。

A: 3.0hB: 1.0hC: 2.0hD: 4.0h答案: D【5】 "伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A: 地震B: 地基不均匀沉降C: 荷载过大D: 温度变化答案: D【6】 "砖混结构中，钢筋混凝土梁的高度通常为跨度的( )左右。

A: 1/8B: 1/6C: 1/14D: 1/8～1/12答案: A【7】直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A: 类似性B: 实形性C: 平行性D: 从属性答案: B【8】判断建筑构件是否达到耐火极限的具体条件有（）。

①构件是否失去支持能力②构件是否被破坏③构件是否失去完整性④构件是否失去隔火作用⑤构件是否燃烧A: ②③④B: ②③⑤C: ③④⑤D: ①③④答案: D【9】 "墙承重结构布置方案可分为（）等几种方式。

A: 纵横墙承重, 横墙承重, 纵墙承重B: 横墙承重, 纵墙承重, 内墙承重，外墙承重C: 内墙承重, 外墙承重, 纵横墙承重D: 半框架承重, 内墙承重, 外墙承重答案: A【10】（）的投影特性是：（1）正面投影积聚成直线。

建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。

（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。

A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。

A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。

A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。

A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。

A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。

A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。

A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。

A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。

A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

《建筑识图与构造》习题库（含参考答案）1、关于楼梯平台宽度的问题，下列说法错误的是( )A、平台宽度≥楼梯段宽度；B、一般楼梯平台宽度≥1.1m；C、医院主楼梯的梯段宽度不应小于1.65m，平台深度不应小于2m；D、楼梯平台净宽≤楼梯段宽度。

答案：D2、屋面分格缝处常用的密封材料为( )。

A、水泥砂浆；B、油膏；C、细石混凝土；D、防水砂浆。

答案：B3、垂直面的三面投影，有( )投影为原图形的相似形。

A、1个B、2个C、3个D、0个答案：B4、屋顶设计最核心的要求是( )。

A、美观B、承重C、防水D、保温、答案：C5、用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。

A、直线两端点的X坐标差B、直线两端点的Y坐标差C、直线的实长D、直线两端点的Z坐标差答案：B6、称为建筑物的是( )A、水塔B、蓄水池C、体育馆D、烟囱答案：C7、已知M点在N点正前方，则M和N两点的( )坐标值不相等A、X方向B、Y方向C、Z方向D、所有方向答案：B8、下列哪种建筑的楼梯坡度可以略大些？( )A、教学楼；B、医院；C、住宅楼；D、影剧院。

答案：C9、下列平屋顶的各构造层次中，那一项不是主要构造层。

( )A、承重结构层；B、防水构造层；C、找平（找坡）层；D、保温隔热层。

答案：C10、民用建筑包括居住建筑和公共建筑，下面属于居住建筑的是( )A、旅馆B、宿舍C、疗养院D、幼儿园答案：B11、梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于( )。

A、900mmB、1000mmC、1100mmD、1200mm答案：C12、下面哪些楼梯不可以作为疏散楼梯( )。

A、直跑楼梯B、剪刀楼梯C、螺旋楼梯D、多跑楼梯答案：C13、建筑立面图不可以用( )命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线答案：C14、引出线应以( )绘制。

A、点画线B、中实线C、细实线D、粗实线答案：C15、在下列基础类型中，可不受刚性角限制的是( )A、砖基础B、毛石基础C、砼基础D、钢筋砼基础答案：D16、安装窗框时，若采用塞口的施工方法，预留的洞口比窗框的外廓尺寸要大，最少大( )mmA、20B、30C、40D、50答案：A17、地下室防潮构造做法中，在做好外墙防潮层后，需在外侧回填低渗透性的土壤，并逐层夯实，其宽度为( )mm。

建筑识图与构造考试模拟题含答案一、单选题（共65题，每题1分，共65分）1.关于民用建筑高度与层数的划分的叙述，()是错误的。

A、10层及以上的住宅为高层B、住宅超过100米时为超高层C、公共建筑不论层数超过24米者为高层D、公共建筑超过100米时为超高层正确答案：C2.钢筋混凝土门窗过梁应伸进墙内的支承长度不小于()mm。

A、120B、240C、60D、370正确答案：B3.属于构筑物的是()A、办公楼B、灯塔C、住宅楼D、体育馆正确答案：B4.图样上，拉丁字母、阿拉伯数字与罗马数字的字高，不应小于()mm。

A、1B、0.5C、2.5D、3正确答案：C5.地下室采用防潮处理方案时，须在()情况下。

A、地下水位在地下室底板标高以上B、地下水位在地下室底板标高以下C、设计最高地下水位在地下室底板标高以下D、设计最高地下水位在地下室底板标高以上正确答案：B6.尺寸标注中，除总平面图及标高以外，尺寸数值的单位是()。

A、kmB、cmC、mD、mm正确答案：D7.()能表明建筑物的结构形式、高度及内部布置情况。

A、总平面图B、平面图C、剖面图D、立面图正确答案：C8.墙体依结构受力情况不同可分为()。

A、内墙、外墙B、叠砌墙、板筑墙和装配式板材墙C、承重墙、非承重墙D、实体墙、空体墙和复合墙正确答案：C9.我们在走出某些建筑物的时候容易跌倒，下列哪一项不是主要原因。

()A、台阶踢面高度太低。

B、台阶面层材料采用不当；C、台阶踏步尺寸不一致；D、台阶平台不够宽；正确答案：C10.屋面分格缝的间距一般不大于()，并应位于结构变形的敏感部位。

A、9mB、6mC、3mD、12m正确答案：B11.纵向定位轴线用大写拉丁字母编号，拉丁字母中的()是不得用于轴线编号的。

A、H、K、ZB、I、O、ZC、E、G、KD、I、O、Q正确答案：B12.以下哪项不是单层厂房横向定位轴线所标注的标志尺寸？()A、吊车梁长度B、连系梁长度C、屋架或屋面大梁长度D、屋面板长度正确答案：C13.下列关于构造柱，说法错误的是()。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造模拟考试题与答案一、单选题（共100题，每题1分，共100分）1.平面截切圆锥面时，平面平行于一条素线，则则截交线为（）A、圆形B、椭圆C、双曲线D、抛物线正确答案：D2.在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（）A、投影面垂直线B、一般位置直线C、投影面平行线正确答案：A3.三个投影均为斜直线的空间直线是（）。

A、一般线B、水平线C、侧平线D、正垂线正确答案：A4.阳台栏杆的高度，低层、多层建筑要求不低于 mm，中高层、高层建筑不低于 mm。

（）A、1050、1200B、1000、1100C、1050、1100D、1050、1300正确答案：C5.梁平法中的集中标注里（）是选注项。

A、梁顶面标高高差B、箍筋C、梁的编号D、梁的截面尺寸正确答案：A6.硅酸盐水泥的适用的适用范围是（）。

A、耐高温的工程B、大体积混凝土工程C、早期强度要求高的工程D、受海水侵蚀的工程正确答案：C7.涂刷冷底子油的作用是（）。

A、防止油毡鼓泡B、气密性、隔热性较好C、防水D、粘结防水层正确答案：D8.根据图上尺寸标注读取到尺寸数字为2500mm，比例为1:50，则实际长度为（）。

A、50mmB、2500mmC、1250mmD、5000mm正确答案：B9.一般抹灰包括水泥砂浆、混合砂浆及( )等。

A、干粘石B、花岗岩C、水刷石D、纸筋灰正确答案：A10.下列有关刚性防水屋面分格缝的叙述中，正确的是（）。

A、刚性防水层与女儿墙之间不应设分格缝，以利于防水B、分格缝的设置是为了把大块现浇混凝土分割成小块，简化施工C、分格缝可以减少刚性防水层的伸缩变形，防止和限制裂缝的产生D、防水层内的钢筋在分格缝处也应连通，以保持防水整体性正确答案：C11.当截平面倾斜于柱轴时，截交线为（）A、曲线C、椭圆D、圆正确答案：C12.屋顶上部的墙称为（）。

A、窗间墙B、外墙外侧墙山墙C、外墙D、女儿墙正确答案：D13.绝对标高是指（）。

建筑识图与构造试题库（附答案）一、单选题（共65题，每题1分，共65分）1.当散水采用混凝土时，宜按()间距设置伸缩缝。

A、30～50mB、20～30mC、6～10mD、10～20m正确答案：D2.下列不属于屋顶结构找坡特点的是()。

A、减轻荷载B、室内顶棚平整C、经济性好D、排水坡度较大正确答案：B3.横向定位轴线是从图纸的左下角开始用()表示。

A、从左往右用①-⑩等表示B、从上往下用A-G等表示C、从右往左用①-⑩等表示D、从下往上用A-G等表示正确答案：A4.下列不属于平屋顶优点的是()。

A、防水、排水、保温、隔热等处理方便，构造简单；B、厚度小，结构简单，室内顶棚平整；C、可在屋顶设置露天餐厅以便于屋面利用。

D、排水速度快，屋面积水机会少；正确答案：D5.图样上，拉丁字母、阿拉伯数字与罗马数字的字高，不应小于()mm。

A、2.5B、3C、0.5D、1正确答案：A6.建筑平面图的外部尺寸俗称外三道，其中最外一道尺寸标注的是()。

A、房屋内墙的厚度和内部门窗洞口尺寸B、房屋外墙的墙段及门窗洞口尺寸C、房屋的开间、进深D、房屋水平方向的总长、总宽正确答案：D7.通常，()式的采光均匀度最差。

A、天窗采光B、双侧采C、单侧采光D、混合采正确答案：C8.从楼梯间标准层平面图上，不可能看到()A、三层下层梯段B、二层下行梯段C、二层上行梯段D、顶层下行梯段正确答案：D9.一般位置平面对三个投影面都()的平面。

A、平行B、垂直C、倾斜D、相交正确答案：C10.卷材防水层的找平层应坚固、平整，特别应()，以防止卷材起鼓。

A、起砂B、干燥C、起皮D、酥松正确答案：B11.在建筑总平面图的常用图例中，对于新建建筑物外形用()表示。

A、细实线B、粗实线C、点划线D、中虚线正确答案：B12.一般民用建筑的组成没有()。

A、楼梯B、基础C、屋顶D、地基正确答案：D13.柔性基础与刚性基础受力的主要区别是()。

A、柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力B、刚性基础比柔性基础能承受更大的拉力C、柔性基础比刚性基础能承受更大的荷载D、柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力正确答案：D14.阳台的结构形式没有()的说法。

建筑识图与构造复习题与答案一、单选题（共100题，每题1分，共100分）1.字体的号数，即字体的（）。

A、角度B、宽度C、高度D、长度正确答案：C2.下列关于构造柱，说法错误的是（）。

A、构造柱的作用是增强建筑物的整体刚度和稳定性。

B、构造柱的最小截面尺寸是240mm、180mm。

C、构造柱处的墙体宜砌成马牙搓。

D、构造柱可以不与圈梁连接。

正确答案：D3.下列关于圈梁，说法错误的是（）。

A、一般情况下，圈梁必须封闭。

B、圈梁可以兼做过梁。

C、过梁可以兼做圈梁。

D、当遇有门窗洞口时，需增设附加圈梁。

正确答案：C4.下面关于比例描述正确的是（）。

A、一个图样只能选择一个比例B、1：100小于1：200C、比例是图样与实物相对应的线型尺寸之比D、图形越复杂，则比例越小正确答案：C5.若一条直线在某一投影面上投影积聚为一点，另两面投影同时平行于一条相应的投影轴且反映实长，则它与投影面的关系是()。

A、平行B、垂直C、不确定D、斜交正确答案：B6.圈梁的设置主要是为了（）。

A、承受竖向荷载B、提高建筑物的整体性和抗震能力C、建筑设计需要D、便于墙体砌筑正确答案：B7.高层阳台的栏杆高度不宜小于（）。

A、1000mmB、1100mmC、1050mmD、1150mm正确答案：B8.一般把交接处均为刚性节点的房屋结构叫（）。

A、框架结构B、砌体结构C、砖混结构D、木结构正确答案：A9.下列不属于刚性基础的是（）。

A、砼基础B、砖砌独立基础C、毛石基础D、钢筋砼基础正确答案：D10.注写文字说明时，文字的高度不应小于（）。

A、5.0mm`B、2.5mmC、3.0mmD、3.5mm正确答案：D11.下列()不是门常见的高度。

A、2000mmB、2200mmC、2100mmD、1950mm正确答案：D12.下列何种砂浆具有较高的强度（）。

A、混合砂浆B、水泥砂浆C、粘土砂浆D、石灰砂浆正确答案：B13.砖基础的采用阶梯式、逐级向下放大的做法，一般为每2皮砖挑出（）的砌筑方法。
