DELLR420服务器远控控制卡使用教程20190116103245

图解戴尔iDRAC服务器远程控制设置哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote?Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

在BIOS中设置iDRAC的网络参数然后就该是iDRAC的网络参数设置了，我们选择IPV4 SETTINGS(当IPV6普及的时候我们就可以使用IPV6的地址了)。

图解戴尔iDRAC服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS 无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable??NC选项中选择Enable，NC??Selection选项中选择Dedicated iDRAC????Enterprise??only??，而Auto??Negotiation 中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

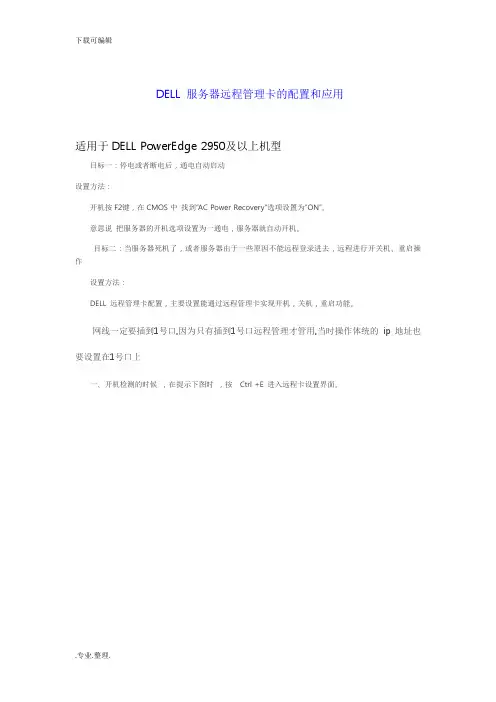

DELL 服务器远程管理卡的配置和应用适用于DELL PowerEdge 2950及以上机型目标一：停电或者断电后，通电自动启动设置方法：开机按F2键，在CMOS中找到“AC Power Recovery”选项设置为“ON”。

意思说把服务器的开机选项设置为一通电，服务器就自动开机。

目标二：当服务器死机了，或者服务器由于一些原因不能远程登录进去，远程进行开关机、重启操作设置方法：DELL 远程管理卡配置，主要设置能通过远程管理卡实现开机，关机，重启功能。

网线一定要插到1号口,因为只有插到1号口远程管理才管用,当时操作体统的ip地址也要设置在1号口上一、开机检测的时候，在提示下图时，按Ctrl +E 进入远程卡设置界面。

二、进入界面之后开启服务。

三、设置用户和密码，这一步不能省，不然等下虽然服务开启了，但是没办法登陆管理就还是重新进入设置。

选项: LAN User Configuration ———–设置用户密码四、保存并退出五、远程管理服务器开机关机重启首先要上DELL 官方网站搜索Dell BMC Utility 然后下载安装Dell BMC Utility安装完成后配置成环境变量（或者进cd要安装目录里面运行，我这边为了方便就直接安装到环境变量里面。

）我的安装默认路径是:D:\Program Files (x86)\Dell\SysMgt\bmc配置完后查看配置完之后就可以用以下命令控制服务器的开机关机重启1、查看服务器状态impish –ip 192.168.0.15 –u root –p 000000 power错误显示提示有：命令错误用户密码错误2、控制服务器开机关机重启开机impish –ip 192.168.0.15 –u root –p 000000 power on关机impish –ip 192.168.0.15 –u root –p 000000 power off重启impish –ip 192.168.0.15 –u root –p 000000 power reset注意开机、关机、重启命令运行成功是没有提示的，没有提示就运行成功。

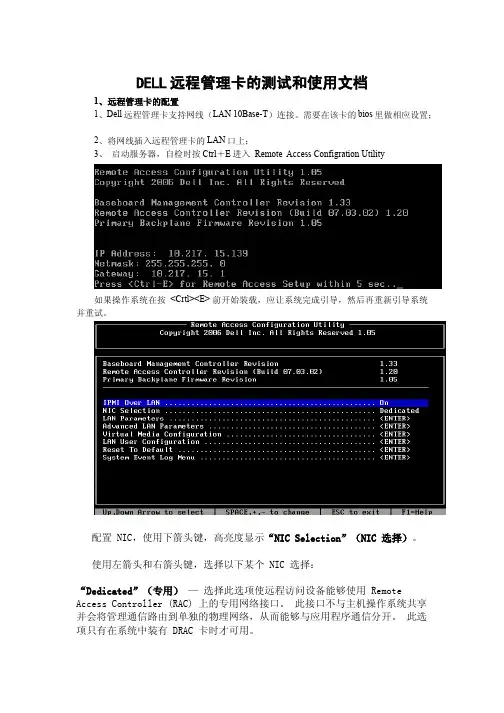

DELL远程管理卡的测试和使用文档1、远程管理卡的配置1、Dell远程管理卡支持网线（LAN 10Base-T）连接。

需要在该卡的bios里做相应设置； 2、将网线插入远程管理卡的LAN口上；3、 启动服务器，自检时按Ctrl＋E进入 Remote Access Configration Utility如果操作系统在按 <Crtl><E> 前开始装载，应让系统完成引导，然后再重新引导系统并重试。

配置 NIC，使用下箭头键，高亮度显示“NIC Selection”（NIC 选择）。

使用左箭头和右箭头键，选择以下某个 NIC 选择：“Dedicated”（专用） — 选择此选项使远程访问设备能够使用 Remote Access Controller (RAC) 上的专用网络接口。

此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。

此选项只有在系统中装有 DRAC 卡时才可用。

“Shared”（共享） — 选择此选项与主机操作系统共享该网络接口。

当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。

远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。

如果 NIC 1 失败，远程访问设备将不可访问。

“Failover”（故障转移） — 选择此选项与主机操作系统共享该网络接口。

当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。

远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。

如果 NIC 1 失败，远程访问设备会故障转移到 NIC 2 进行所有数据发送。

远程访问设备会继续使用 NIC 2 进行数据发送。

如果 NIC 2 失败，远程访问设备会故障转移回 NIC 1 进行所有数据发送。

按空格键，把DHCP改为Static状态，并且输入ip地址、掩码、网关。

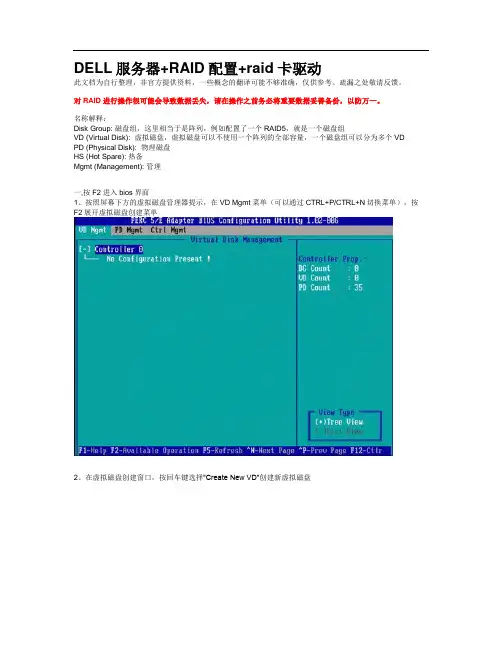

DELL服务器+RAID配置+raid卡驱动此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VD PD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

先认识下下面这幅图，就是DRAC. DELL 的远程控制卡：使用前先拿条网线. 将它与交换机连接。

下面介绍DRAC 的初始设置: 开机的时候看到以下内容时按Ctrl+E, 进入配置界面:选择LAN Parameters, 回车: 随即显示"NIC Selection" （NIC 选择）这里说明下NIC 的几种模式:∙"Dedicated" （专用）—选择此选项可以使远程访问设备能够使用iDRAC Enterprise 上的专用网络接口。

此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。

此选项只有在系统中装有iDRAC6 Enterprise 时才可用。

安装iDRAC6 Enterprise 卡后，确保更改"NIC Selection" （NIC选择）为"Dedicated" （专用）。

这可以通过iDRAC6 配置公用程序、iDRAC6 Web 界面或通过RACADM 完成。

∙ "Shared" （共享）—选择此选项可以与主机操作系统共享网络接口。

当主机操作系统针对NIC 组配置后，远程访问设备网络接口将具有全部功能。

远程访问设备通过NIC 1 和NIC 2 接收数据，但是只通过NIC 1 发送数据。

如果NIC 1 出现故障，远程访问设备将不可访问。

∙ "Shared with Failover LOM2" （与故障转移LOM2 共享）—选择此选项可以与主机操作系统共享网络接口。

当主机操作系统针对NIC 组配置后，远程访问设备网络接口将具有全部功能。

远程访问设备通过NIC 1 和NIC 2 接收数据，但是只通过NIC 1 发送数据。

如果NIC 1 出现故障，远程访问设备会故障转移到NIC 2 进行所有数据发送。

远程访问设备会继续使用NIC 2 进行数据发送。

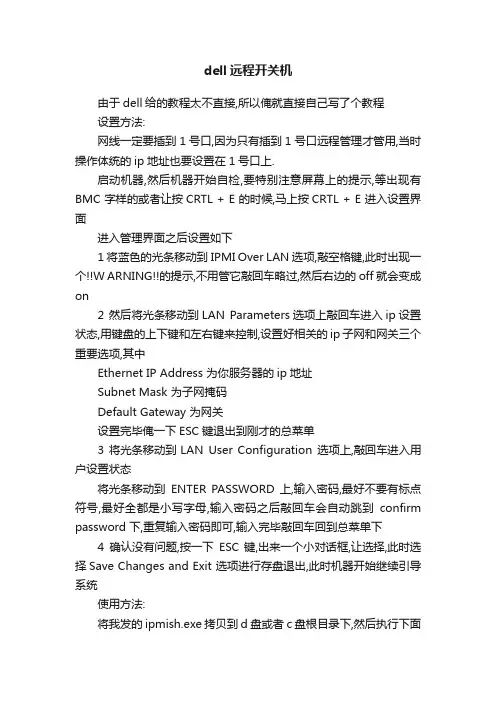

dell远程开关机由于dell给的教程太不直接,所以俺就直接自己写了个教程设置方法:网线一定要插到1号口,因为只有插到1号口远程管理才管用,当时操作体统的ip地址也要设置在1号口上.启动机器,然后机器开始自检,要特别注意屏幕上的提示,等出现有BMC 字样的或者让按CRTL + E 的时候,马上按CRTL + E 进入设置界面进入管理界面之后设置如下1 将蓝色的光条移动到IPMI Over LAN 选项,敲空格键,此时出现一个!!W ARNING!!的提示,不用管它敲回车略过,然后右边的off就会变成on2 然后将光条移动到LAN Parameters选项上敲回车进入ip设置状态,用键盘的上下键和左右键来控制,设置好相关的ip子网和网关三个重要选项,其中Ethernet IP Address 为你服务器的ip地址Subnet Mask 为子网掩码Default Gateway 为网关设置完毕俺一下ESC键退出到刚才的总菜单3 将光条移动到LAN User Configuration 选项上,敲回车进入用户设置状态将光条移动到ENTER PASSWORD 上,输入密码,最好不要有标点符号,最好全都是小写字母,输入密码之后敲回车会自动跳到confirm password 下,重复输入密码即可,输入完毕敲回车回到总菜单下4确认没有问题,按一下ESC 键,出来一个小对话框,让选择,此时选择Save Changes and Exit 选项进行存盘退出,此时机器开始继续引导系统使用方法:将我发的ipmish.exe 拷贝到d盘或者c盘根目录下,然后执行下面的命令就可以远程对机器进行电源方面的操作ipmish.exe -ip 服务器的ip地址-u root -p 密码power on/reset/off其中power on 硬开机power reset 硬重启机器power off 硬关机举例说明,你服务器的ip是192.168.162.14 当时设置的密码是donglirong ,现在服务器正在处于开机状态,现在想要远程硬重启服务器(相当于用手去按服务器上的重启按钮),就用下面的命令ipmish.exe -ip 192.168.162.14 -u root -p donglirong power reset输入上面的命令之后一秒钟后如果没有其它的提示则说明服务器重启成功,服务器将进行重启再举例说明,突然想远程把服务器关机,只需要输入下面的命令即可ipmish.exe -ip 192.168.162.14 -u root -p donglirong power off要再开机,就输入下面的命令ipmish.exe -ip 192.168.162.14 -u root -p donglirong power on这里要特别注意的是:1 由于远程管理系统使用的是服务器本身的ip(但是dell有特殊技术不会和服务器的ip造成冲突,这里不必担心),如果服务器ip更改也要重新进入bmc远程管理更改ip才行2 由于远程管理也是使用的服务器ip,所以即使服务器已经死机或者关机,服务器的ip还是可以ping通的,在这里可以通过一个简单的方法来判断,就是在命令行状态下ping服务器的ip,看返回的数据当中的TTL= 的值是多少,如果是128,则当前处于关机或者重启还没有进入系统当中或者操作系统死机当中,如果长期处于ttl值为128的情况下,就应该及时派人查看服务器了,可能就是操作系统有问题.3 此命令不到万不得已尽量不要使用,因为这跟人为的硬重启或者非正常掉电没有什么区别,这样有可能会造成硬盘的raid丢失或者数据的丢失,所以谨慎使用.。

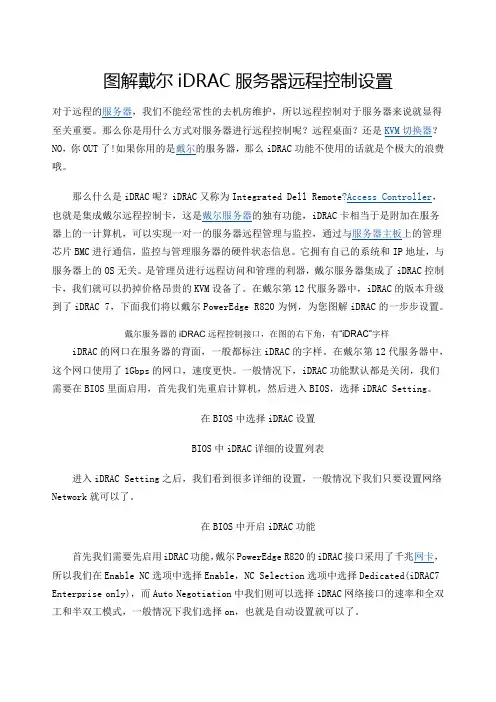

图解戴尔i D R A C服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote?Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

Dell PowerEdge R420xr Getting Started GuideRegulatory Model: E27S SeriesRegulatory Type: E27S001Notes, Cautions, and WarningsNOTE: A NOTE indicates important information that helps you make better use of your computer.CAUTION: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the problem.WARNING: A WARNING indicates a potential for property damage, personal injury, or death.Copyright © 2014 Dell Inc. All rights reserved. This product is protected by U.S. and international copyright and intellectual property laws. Dell™ and the Dell logo are trademarks of Dell Inc. in the United States and/or other jurisdictions. All other marks and names mentioned herein may be trademarks of their respective companies.2013 – 11Rev. A00Installation And ConfigurationWARNING: Before performing the following procedure, review the safety instructions that came with the system.Unpacking A Rack SystemUnpack your system and identify each item.Assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system.Figure 1. Installing the System in a Rack.Optional—Connecting The Keyboard, Mouse, And MonitorFigure 2. Optional—Connecting the Keyboard, Mouse, and MonitorConnect the keyboard, mouse, and monitor (optional).3The connectors on the back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor's cable connector. Connecting The Power Cable(s)Figure 3. Connecting the Power Cable(s)Connect the system’s power cable(s) to the system and, if a monitor is used, connect the monitor’s power cable to the monitor.Securing The Power Cable(s)Figure 4. Securing the Power Cable(s)Bend the system power cable(s), as shown in the illustration, and attach to the cable strap.Plug the other end of the power cable(s) into a grounded electrical outlet or a separate power source such as an uninterruptible power supply (UPS) or a power distribution unit (PDU).4Turning On The SystemFigure 5. Turning on the SystemPress the power button on the system. The power indicator should light.Installing The Optional BezelFigure 6. Installing the Optional BezelInstall the bezel (optional).Complete The Operating System SetupIf you purchased a system with a pre-installed operating system, see the operating system documentation that shipped with your system. To install an operating system for the first time, see the installation and configuration documentation for your operating system. Be sure that the operating system is installed before installing hardware or software not purchased with the system.NOTE: For latest information on supported operating systems, see /ossupport.5Dell Software License AgreementBefore using your system, read the Dell Software License Agreement that came with your system. You must consider any media of Dell-installed software as BACKUP copies of the software installed on your system’s hard drive. If you do not accept the terms of the agreement, call the customer assistance telephone number. For customers in the United States, call 800-WWW-DELL (800-999-3355). For customers outside the United States, see /support and select your country or region from the top left of the page.Other Information You May NeedWARNING: See the safety and regulatory information that shipped with your system. Warranty information may be included within this document or as a separate document.•The Owner’s Manual provides information about system features and describes how to troubleshoot the system and install or replace system components. This document is available online at / support/manuals.•The rack documentation included with your rack solution describes how to install your system into a rack, if required.•Any media that ships with your system that provides documentation and tools for configuring and managing your system, including those pertaining to the operating system, system management software, system updates, and system components that you purchased with your system.NOTE: Always check for updates on /support/manuals and read the updates first because they often supersede information in other documents.NOTE: When upgrading your system, it is recommended that you download and install the latest BIOS, driver, and systems management firmware on your system from /support.Obtaining Technical AssistanceIf you do not understand a procedure in this guide or if the system does not perform as expected, see your system Owner’s Manual. Dell offers comprehensive hardware training and certification. See/training for more information. This service may not be offered in all locations.NOM Information (Mexico Only)The following information is provided on the device described in this document in compliance with the requirements of the official Mexican standards (NOM):Importer:Dell Inc. de México, S.A. de C.V.Paseo de la Reforma 2620 -11º PisoCol. Lomas Altas11950 México, D.F.Model number:E27SSupply voltage:100 V CA–240 V CAFrequency:50 Hz/60 Hz6Current consumption:7.4 A – 3.7 A (X2) (with 550 W Redundant AC Power Supply Unit)Technical SpecificationsNOTE: The following specifications are only those required by law to ship with your system. For a complete and current listing of the specifications for your system, go to /support .789。

DELL服务器+RAID配置+raid卡驱动此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VDPD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

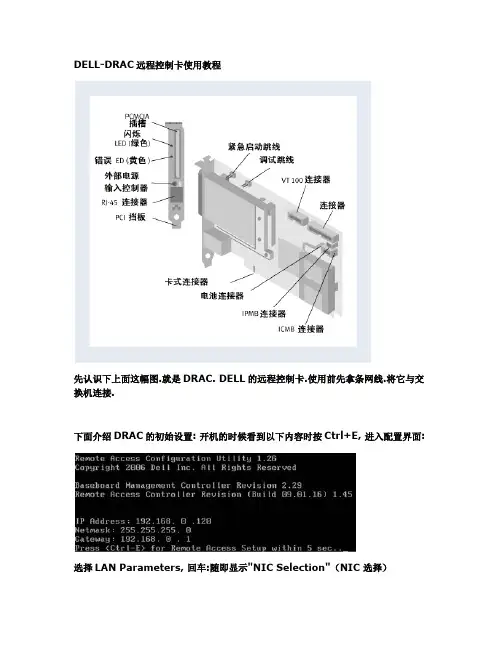

DELL-DRAC远程控制卡使用教程先认识下上面这幅图.就是DRAC. DELL的远程控制卡.使用前先拿条网线.将它与交换机连接.下面介绍DRAC的初始设置: 开机的时候看到以下内容时按Ctrl+E, 进入配置界面:这里说明下NIC 的几种模式:o "Dedicated"（专用）—选择此选项可以使远程访问设备能够使用 iDRAC Enterprise 上的专用网络接口。

此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。

此选项只有在系统中装有iDRAC6 Enterprise 时才可用。

安装 iDRAC6 Enterprise 卡后，确保更改"NIC Selection"（NIC 选择）为"Dedicated"（专用）。

这可以通过 iDRAC6 配置公用程序、iDRAC6 Web 界面或通过 RACADM 完成。

o "Shared"（共享）—选择此选项可以与主机操作系统共享网络接口。

当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。

远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。

如果 NIC 1 出现故障，远程访问设备将不可访问。

o "Shared with Failover LOM2"（与故障转移 LOM2 共享）—选择此选项可以与主机操作系统共享网络接口。

当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。

远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。

如果 NIC 1 出现故障，远程访问设备会故障转移到 NIC 2 进行所有数据发送。

远程访问设备会继续使用 NIC 2 进行数据发送。

如果 NIC 2 出现故障，远程访问设备会故障转移回 NIC 1 来进行所有数据发送，但前提是 NIC 1 中的故障已经得以纠正。

图解戴尔iDRAC服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

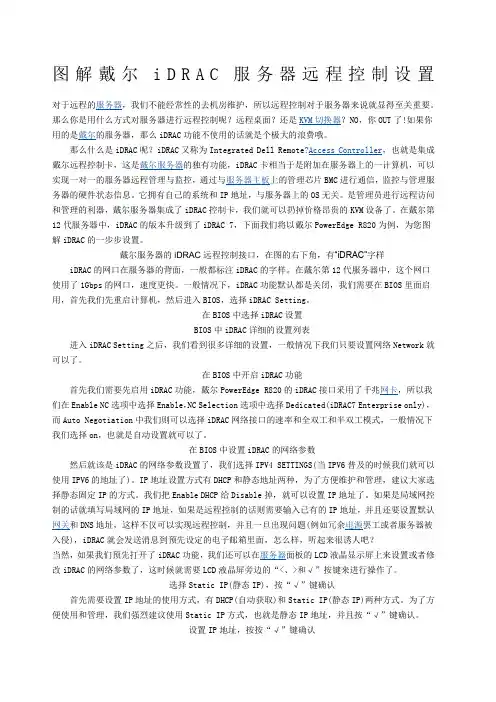

图解戴尔iDRAC服务器远程控制设置之勘阻及广创作对远程的服务器, 我们不能经常性的去机房维护, 所以远程控制对服务器来说就显得至关重要.那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO, 你OUT了!如果你用的是戴尔的服务器, 那么iDRAC功能不使用的话就是个极年夜的浪费哦.那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller, 也就是集成戴尔远程控制卡, 这是戴尔服务器的独占功能, iDRAC卡相当于是附加在服务器上的一计算机, 可以实现一对一的服务器远程管理与监控, 通过与服务器主板上的管理芯片BMC进行通信, 监控与管理服务器的硬件状态信息.它拥有自己的系统和IP地址, 与服务器上的OS无关.是管理员进行远程访问和管理的利器, 戴尔服务器集成了iDRAC控制卡, 我们就可以扔失落价格昂贵的KVM设备了.在戴尔第12代服务器中, iDRAC的版本升级到了iDRAC 7, 下面我们将以戴尔PowerEdge R820为例, 为您图解iDRAC的一步步设置.戴尔服务器的iDRAC远程控制接口, 在图的右下角, 有“iDRAC”字样iDRAC的网口在服务器的反面, 一般都标注iDRAC的字样.在戴尔第12代服务器中, 这个网口使用了1Gbps的网口, 速度更快.一般情况下, iDRAC功能默认都是关闭, 我们需要在BIOS里面启用, 首先我们先重启计算机, 然后进入BIOS, 选择iDRAC Setting.在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后, 我们看到很多详细的设置, 一般情况下我们只要设置网络Network就可以了.在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能, 戴尔PowerEdge R820的iDRAC接口采纳了千兆网卡, 所以我们在Enable??NC选项中选择Enable, NC??Selection选项中选择Dedicated iDRAC????Enterprise??only??, 而Auto??Negotiation 中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式, 一般情况下我们选择on, 也就是自动设置就可以了.在BIOS中设置iDRAC的网络参数然后就该是iDRAC的网络参数设置了, 我们选择IPV????SETTINGS 当IPV??普及的时候我们就可以使用IPV??的地址了??.IP地址设置方式有DHCP和静态地址两种, 为了方便维护和管理, 建议年夜家选择静态固定IP的方式.我们把Enable??DHCP给Disable失落, 就可以设置IP地址了.如果是局域网控制的话就填写局域网的IP地址, 如果是远程控制的话则需要输入已有的IP地址, 而且还要设置默认网关和DNS地址, 这样不单可以实现远程控制, 而且一旦呈现问题例如冗余电源罢工或者服务器被入侵??, iDRAC就会发送消息到预先设定的电子邮箱里面, 怎么样, 听起来很诱人吧？固然, 如果我们预先翻开了iDRAC功能, 我们还可以在服务器面板的LCD液晶显示屏上来设置或者修改iDRAC的网络参数了, 这时候就需要LCD液晶屏旁边的“、和√”按键来进行把持了.选择Static IP(静态IP), 按“√”键确认首先需要设置IP地址的使用方式, 有DHCP(自动获取)和Static IP(静态IP)两种方式.为了方便使用和管理, 我们强烈建议使用Static IP方式, 也就是静态IP地址, 而且按“√”键确认.设置IP地址, 按按“√”键确认设置子网掩码, 按“√”键确认设置默认网关地址, 按“√”键确认设置DNS地址, 按“√”键确认设置好iDRAC的网络参数后, 我们就可以使用iDRAC来远程控制和维护远程的服务器了.首先, 我们先翻开IE浏览器, 输入iDRAC的IP地址并回车, 然后会弹出一个证书的毛病的页面.我们不用理会, 直接点“单机此处关闭该网页”.网站的平安证书犯错, 不用理会iDRAC网页登岸页面随后就呈现了iDRAC的登录界面, 我们输入默认的用户名“root”和默认的密码“calvin”即可登录.iDRAC把持主页面iDRAC给用户还提供了简体中文界面, 比力贴心.我们可以在这个界面来检查服务器的各个部件的运行情况, 以及完成服务器的管理把持, 例如远程开关机、服务器虚拟控制台来控制整个服务器的运行等, 同时还可以检查服务器是否被入侵过;而虚拟控制台预览则可以显示以后服务器的监视器画面.系统摘要在系统摘要里面我们可以看到iDRAC列举出服务器的关键部件的运行情况, 包括电池、服务器散热风扇组、机箱入侵、电源、和温度以及电压等, 我们只需点击需要检查的项目即可.如果某个部份有问题, 系统摘要就会显示犯毛病, 我们可以进一步的检查具体是某个零部件呈现了问题, 这样我们在维修的时候就可以直击有问题的处所, 能减少年夜概47%的维护时间.上图中列举出服务器的电源设备有问题, 一会我们来检查下电源设备的工作情况.下面我们就罗列出电源、散热风扇和CPU等关键部件的工作状态检查.电源设备工作状态检查在电源设备选项里面我们可以看到, 原来远程服务器的冗余电源失落电了, 只有主电源工作正常.判定好故障的所在我们就可以去机房快速解决问题, 极年夜减少了维护的时间.散热风扇工作状态检查戴尔PowerEdge R820的散热风扇组有6个风扇, 在风扇冗余状态中可以看到每一个风扇的工作状态, 包括以后风扇转速等, 如果有某个风扇呈现问题, 则风扇前的状况则会呈现红色的毛病提示.CPU工作状态检查处置器是服务器的核心, 我们同样也可以从iDRAC里面看到以后每一个CPU的工作状态, 如果某个CPU呈现了接触不良等问题, 这个CPU的状态就会给犯毛病提示.iDRAC虚拟控制台的远程监视器画面显示和把持的热键宏下面该重点内容呈现了, 也就是iDRAC的虚拟控制台, 通过虚拟控制台可以看到服务器的监视器画面.不外在正常使用之前需要装置一个ActiveX插件, 然后会提示连接到远程的服务器, 如果网络设置没有问题, 远程的服务器监视器的画面就可以搬到我们的屏幕上了.值得一提的是把持部份, 在虚拟控制台中, 我们只能用鼠标来执行把持, 可是虚拟的鼠标箭头和我们的鼠标箭头是分开的, 所以把持好远程的鼠标箭头是个功夫活;键盘在这个屏幕上是不起作用的, 可是没关系, 虚拟控制台给我们提供了“宏”, 也就是预先设置的各种罕见的热键组合, 例如“Alt+Ctrl+Del”, 可是从宏的列表上看, 这些按键其实不是很全, 例如进入BIOS的F2键就没有, 未免有点遗憾.另外, 如果需要远程将某个CD/DVD 或者ISO镜像映射给服务器, 可以使用虚拟介质功能, 这样我们就可以远程给服务器装置把持系统了.启动虚拟介质内容详尽的系统日志系统日志是个非常有用的功能, 会记录服务器呈现的各种问题和关键性信息等, 例如在上图中我们可以看到两条服务器机盖被翻开的记录、三条服务器电源毛病信息等, 这样就可以让服务器呈现的每个硬件问题都变得有据可查.固然, iDRAC 7还具自带SMTP邮件服务, 可以直接发送报警邮件到我们预先设定的邮箱里面, 我们从邮件中就可以发现服务器的报警的消息, 例如下图的内存报警.iDRAC 7给邮箱发送的内存报警信息我们知道, 戴尔服务器的控制面板的LCD显示屏可以显示信息, 可是怎么才华显示我们所需要的信息的, 这个也需要在iDRAC中进行设置.在前面板设置中我们可以看到以后LCD显示屏所滚动显示的信息的内容.检查当面板LCD显示屏显示的信息设置面板LCD显示屏的显示的信息在LCD设置中, 我们可以看到LCD显示屏可以显示的内容非常丰富, 例如可以显示环境温度、系统型号、iDRAC的IP地址和MAC地址、系统功耗等, 固然, 如果系统的零部件呈现故障的话, LCD显示屏就会优先显示毛病消息的内容.设置面板LCD显示屏的背光闪烁。

图解戴尔i D R A C服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote?Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

图解戴尔iDRAC服务器远程控制设置
在BIOS中选择iDRAC设置
BIOS中iDRAC详细的设置列表
进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

来进行操作了。

键确认。

随后就出现了iDRAC的登录界面，我们输入默认的用户名“root”和默认的密码“calvin”即可登录。

iDRAC操作主页面
iDRAC给用户还提供了简体中文界面，比较贴心。

我们可以在这个界面来查看服务器的各个部件的运行情况，以及完成服务器的管理操作，例如远程开关机、服务器虚拟控制台来控制整个服务器的运行等，同时还可以查看服务器是否被入侵过;而虚拟控制台预览则可以显示当前服务器的监视器画面。

系统摘要
工作正常。

判定好故障的所在我们就可以去机房快速解决问题，极大减少了维护的时间。

务器的报警的消息，例如下图的内存报警。

部件出现故障的话，LCD显示屏就会优先显示错误消息的内容。

iDRAC可以快速而直接的显示出零部件的名称和编号，这样我们在更换零部件和排除故障的时候可以快速对有问题的部件进行定位，从而节约了大概47%的维护时间，同时也大为减少因为服务器停用而带来的损失。

因此，使用戴尔服务器的用户，千万不要浪费了你们服务器的iDRAC功能。

DELL服务器+RAID配置+raid卡驱动此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VD PD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

1、在开机自检时按F10 进入USC 安装界面：2、进入F10界面，这里需要耐心等待5分钟左右：3、进入安装界面选择os deployment :4、配置raid （在raid卡bios 中也可进行配置，这里就可以选择跳过raid 配置):注：重新配置raid 会格式化硬盘如果确定要配置一定要备份好数据。

选择配置RAID模式“Configure RAID Now”，不要跳过配置时把两块硬盘选中配置RAID1就可以了RAID 配置完成后，重启机器，开始安装SUSE 11 SP2（64位）操作系统。
