轨距尺注意事项说明

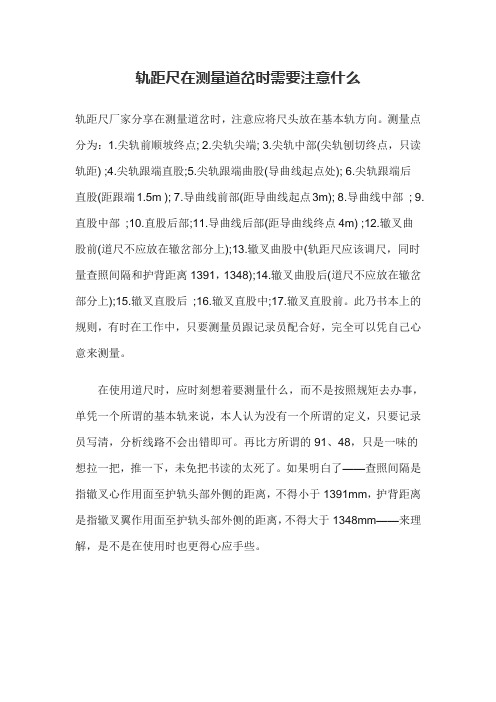

轨距尺在测量道岔时需要注意什么
轨距尺厂家分享在测量道岔时，注意应将尺头放在基本轨方向。

测量点分为：1.尖轨前顺坡终点; 2.尖轨尖端; 3.尖轨中部(尖轨刨切终点，只读轨距) ;4.尖轨跟端直股;5.尖轨跟端曲股(导曲线起点处); 6.尖轨跟端后
直股(距跟端1.5m ); 7.导曲线前部(距导曲线起点3m); 8.导曲线中部; 9.直股中部;10.直股后部;11.导曲线后部(距导曲线终点4m) ;12.辙叉曲股前(道尺不应放在辙岔部分上);13.辙叉曲股中(轨距尺应该调尺，同时量查照间隔和护背距离1391，1348);14.辙叉曲股后(道尺不应放在辙岔部分上);15.辙叉直股后;16.辙叉直股中;17.辙叉直股前。

此乃书本上的规则，有时在工作中，只要测量员跟记录员配合好，完全可以凭自己心意来测量。

在使用道尺时，应时刻想着要测量什么，而不是按照规矩去办事，单凭一个所谓的基本轨来说，本人认为没有一个所谓的定义，只要记录员写清，分析线路不会出错即可。

再比方所谓的91、48，只是一味的想拉一把，推一下，未免把书读的太死了。

如果明白了——查照间隔是指辙叉心作用面至护轨头部外侧的距离，不得小于1391mm，护背距离是指辙叉翼作用面至护轨头部外侧的距离，不得大于1348mm——来理解，是不是在使用时也更得心应手些。

第二节轨距尺检定一．准备工作1.轨距尺的检定温度为20±10℃，检定前轨距尺和检具的温度平衡时间不得小于1h；2.将周检合格的检定器及附属量具放置在牢固的工作台上，调整检定器上三个水平调整螺丝，使纵、横水平仪的水准泡居中心位置；3.将标准量棒置于检定器1435mm位置，轻触量棒一端，调整轨距、微量旋钮，使检定器上的百分表指针微动不超过半格，转动百分表盘，使指针对准"零位"，取下量棒，检定器调整完毕。

二．检定步骤（一）外观目力观察各部件，不应有碰伤、锈蚀和烤漆镀层脱落等缺陷。

被检轨距尺必须保持平直，不得有可见的挠曲变形。

被检轨距尺的标尺、度轮盘、刻线应读数清晰。

（二）活动测头与固定测头1.用25-50mm的一级外径千分尺检定每个测头的两测面间宽度为35±0.05mm(新制定)、35±0.01mm(使用中)。

2.用150×0.02mm深度游标卡尺检定两个测头自搭轨面起的有效度高为16±0.20mm。

用二级宽度角尺配合塞尺检定两个测头测量对搭轨面的垂直度不应大于0.05mm。

3.用表面粗糙度比较样板，以比较两个基本点测头的测量面粗糙度Ra不大于3.2um（新制造）,12.5um（使用中）。

（三）搭轨面平行度将轨距尺置于检定器的两个测量块上，用0.2mm的塞尺检定搭轨面与检定器测量块上的间隙即平行度不应大于0.2mm。

（四）水准泡的零位正确性1.将被检轨距尺放在调整好的检定器上进行检定，从轨距尺上水准泡的一端记录汽泡的示值；2.将轨距尺调转180°放在检定器上，再从另一端记下轨距尺水准泡的示值（两次读数对检定者来说都在检定器的同一侧）；3.水准泡两次示值之差一半即为水准泡的零位正确性偏差值。

（五）示值误差1.将被检轨距尺放在调整好的检定器上，使轨距尺活动测头一端对准检定器的固定测量块一端，根据检定器百分表显示的示值，先调整轨距尺标尺为1435mm的示值；2.借助放大镜观察标尺1435mm，基准点刻线与指针刻线的不重和度即为1435mm基准点示值的正确性偏差，即不大于±0.10mm；3.拉动轨距尺把手用检定器上固定与活动测量块的两个测量板进行检定1391mm和1348mm其示值误差由百分表读数；4.利用升降机构，将主尺由零位升到最大量程范围内均布的不少于三点位置时（包括上限点），将被检轨距尺放在检定器上，再将轨距尺度轮盘调整到相应的超高上，观察水准泡汽泡是否居中，如不居中，调整主尺高度使轨距尺水准泡居中。

使用前请仔细阅读说明书标准铁路数显轨距尺2级产品介绍【产品介绍】联杰机电标准数显轨距尺，测量速度快，使用方便。

性能稳定，抗电磁干扰。

自带温度补偿，测量精度高，各种天气状况均可使用，是工务、工程部门理想的测量工具。

标准轨距数显轨距尺主要用于铁路线路轨距、超高、查照间隔、护背距离的测量。

2级数显轨距尺，用于测量允许运行速度不大于160km/h的线路，测量准确度为2级。

【依据标准】TB/T1924-2008《标准轨距铁路轨距尺》JJG219-2015《标准轨距铁路轨距尺》【性能特点】1.检测标准轨距线路轨道的水平(超高)轨距、查照间隔和护背距离;2.大屏幕OLED显示，清晰直观准确，尤其适合户外或夜间测量;3.校准操作快捷，测量过程简单，工人易于接受;4.大容量电池，待机时间超长，便于使用;5.存储检测数据，自动进行故障判断;6.测量数据准确，长期稳定性好，数字漂移小;7.自带温度补偿，减少误差;8.整尺轻便，携带方便;按键少，操作简单。

【技术参数】1、轨距尺测量范围标准轨距(1435)测量范围：(1410～1470)mm水平(超高)测量范围：(-185～+185)mm查照间隔(1391)测量范围：(1381～1401)mm护背距离(1348)测量范围：(1338～1358)mm2【环境适应性试验】环境试验主要是在实验室内用人工方法模拟一种或多种严酷的环境，以对产品的质量、性能等进行试验。

每一种新产品研发后，都需要经过严格试验，如产品能否经受住温度的剧烈变化，振动的强烈干扰，电磁兼容性，防水功能等，这些都需要在正式投入使用前对产品进行环境试验。

【注意事项】1.数显轨距尺属高精密电子测量工具，使用中应轻拿轻放，避免碰撞，非专业人员严禁拆卸;2.产品使用完后，请关闭电源，不使用时，应清洁干净放在安全的地方;3.轨距尺应坚持周期检定。

轨距尺说明书
轨距尺是一种用来测量轨距的工具。

轨距是指铁路或道路两条轨道中心之间的距离，是保证车辆安全行驶的重要参数之一。

轨距尺通常由两个测量头和一个测量杆组成。

使用轨距尺时，首先将两个测量头分别放置在两条轨道上。

然后，通过调节测量杆的长度，使得两个测量头分别接触到轨道的内侧。

接下来，可以通过读取测量杆上的刻度，得到轨距的数值。

在使用轨距尺时，需要注意以下几点：
1. 确保轨道表面平整，无杂物，以免影响测量结果。

2. 测量头应与轨道紧密接触，避免产生空隙。

3. 读取测量出来的数值时，应当注意准确对齐目标刻度，避免读取误差。

轨距尺通常由耐用的材料制成，具有一定的防护性能，可在多种环境条件下使用。

此外，一些轨距尺还可以具备其他测量功能，例如测量高程等。

总之，轨距尺是一种简单而有效的工具，用于测量轨道之间的距离，以确保铁路和道路交通的安全性。

使用者在使用轨距尺时应遵循说明书中的操作步骤，并注意安全使用。

电子轨距尺的使用
电子轨距尺是一种常用的测量工具，用于测量铁路轨道的轨距。

在铁路运输中，轨距
是一个非常重要的参数，它决定了列车行驶的稳定性和安全性。

因此，及时、准确地测量
轨距对于铁路运输来说是至关重要的。

使用电子轨距尺进行轨距测量，首先需要确认测量的位置和方向，确保测量的准确性。

同时，还需注意周围环境的影响，如风力、温度和振动等因素，这些因素都可能影响测量
结果的准确性。

在使用电子轨距尺时，操作人员需要将其正确地放置在轨道上，保持水平，避免晃动
和投影误差。

接下来，打开电子轨距尺并按下“零位”按钮，将其零位校准。

然后，开始
测量轨距。

通过观察电子轨距尺的显示屏，可以获取到测量结果，并及时进行记录。

需要注意的是，由于铁路轨道的长度非常长，因此，在测量过程中需要进行多次测量，对结果进行比对，确保其准确性。

同时，也需按照规范要求对测量数据进行处理，如计算
平均值、误差范围等。

这可以有效提高测量结果的可靠性。

除了轨距测量，电子轨距尺还可用于其他铁路测量工作，如几何与坡度测量、轨道高
差测量等。

在进行这些测量工作时，同样需遵循相关规范和操作要求，确保测量结果的准
确性和可靠性。

总之，电子轨距尺是铁路测量工作中不可或缺的工具之一，使用时需仔细操作，保证
测量结果的准确性和可靠性。

轨距尺是量测两根钢轨内侧轨距地，中国标准轨距是1435mm，误差-2、+5mm；直线要求两根轨水平，看轨距尺的水平水泡居中；曲线外侧轨高于内侧，根据不同半径计算出不同加高；也就是内外轨高差，超过允许范围就要进行养护。

两根轨高差超过范围，在线路上就是存在三角坑了，影响列车稳定行驶。

操作方法
01
经检验合格的轨距尺一般的使用时可以不考虑方向，但在对于道岔测量时必须考虑方向，以免发生差错或不准。

检验查线路轨距时，轨距尺必须放置在钢轨工作边垂直的位置上。

为避免因放置的位置不正确而发生差误，常把固测端紧靠一股钢轨的作用边，活测端作小量前后移动，取其最小量值，即为该处轨距值。

测量道岔时须将固测的固定块外测量面紧靠在撤叉心轨作用面上，活测端的活测块外测量面与基本轨作用边接触，即可测得轨距值。

02
将轨距尺固测块外测量面与撤叉心作用面紧靠不动，提起拉手，使活测块内测量面与护轨作用面接触，即可量查照间隔尺寸(1391mm)。

03
活测块内测量面与护轨作用面接触不动，再提起拉手，使固测块测量面与撤叉翼作用面接触，即可测量护轨护背距离尺寸（1348mm）。

1、使用轨距尺时，必须调节度轮盘，对准水准泡零位，看超高刻度，再从放大镜刻线正上方看轨距刻度。

2、使用时严禁生拉硬拽，防止碰坏轨距尺的两个侧头，减少测量时带来的误差。

3、要爱护好轨距尺上的刻度盘，一旦损坏将无法使用。

4、使用后要及时上交进行保管，及时轻檫轨距尺上的污迹。

——容选自网络，仅供参考。

定轨距尺操作规程
一、前言
为了规范定轨距尺的使用，保证施工质量，减少事故的发生，制定《定轨距尺操作规程》。

二、适用范围
本规程适用于在铁路施工中使用定轨距尺的施工人员。

三、操作规范
3.1 安装
定轨距尺操作前需先安装好定轨距尺。

安装时需要考虑以下几点：
（1）先将定轨距尺放置在地面，调节定轨距尺的高度，使底部贴合地面；
（2）调节定轨距尺的宽度，使其能够平稳地放置在铁轨之间，不得歪斜；
（3）用夹钳夹紧定轨距尺，使其牢固地固定在轨道上，不得有松动。

3.2 操作
定轨距尺操作时，需要注意以下几点：
（1）先用手摇动轨道，确认轨道没有松动，再开始测量；
（2）将起始端定轨距尺放置在一侧轨道上，依照铁路的标准轨距，将游标放在标记处，并记录所测量的数值；
（3）将定轨距尺沿轨道慢慢移动，到达另一端时，再次记录游标的位置，并计算出两端游标之间的距离；
（4）重复以上步骤，直到整段铁路测量完毕。

3.3 注意事项
在使用定轨距尺时，需要注意以下几点：
（1）严禁在没有确认铁路完全关闭的情况下进行测量；
（2）摇动轨道时需要注意安全，以免被轨道卡住或者移动过程
中伤人；
（3）在测量时需要用到计算器进行计算，消除随意操作的影响，提高精度；
（4）测量过程中，注意防止定轨距尺摇晃或者脱离轨道。

四、结论
使用定轨距尺测量铁路的正确使用方法，可以减少测量误差，
保证施工质量，同时也能为铁路的安全施工提供保障。

在测量时，
操作者要认真细致，注重安全，做到精准、准确、快捷。

轨距尺水平正负读数1. 背景介绍轨距是指两条相邻铁轨之间的距离，它对于铁路的安全运营至关重要。

为了确保铁轨的轨距能够符合标准要求，轨道工程师需要使用测量工具来进行轨距的检测和调整。

轨距尺是一种常用的测量工具，能够准确测量出轨道的轨距，并通过水平正负读数直观地反映出轨道的偏移情况。

2. 轨距尺的原理和结构轨距尺是一种由金属材料制成的尺子，其具体形状和尺寸要根据实际需要来确定。

轨距尺的一侧有一个固定的基准面，另一侧则有一个可调节的指示器。

通过调节指示器的位置，轨距尺可以测量出轨道两轨间的距离。

3. 轨距尺的使用方法使用轨距尺进行测量时，需要将轨距尺放置在轨道两轨之间，并保持水平。

然后，通过观察水平正负读数来确定轨距的大小和偏移情况。

水平正读数表示轨道的轨距正常，水平负读数则表示轨道的轨距过大。

根据实际情况，工程师可以根据轨距尺的读数来调整轨道的位置。

4. 轨距尺的精确度和准确性轨距尺的精确度和准确性对于轨道的测量和调整非常重要。

一般来说，轨距尺的精确度可以达到毫米级别，可以满足大部分轨道工程的要求。

然而，由于轨道的复杂性和不可控因素的存在，轨距尺的准确性还需要根据具体情况进行评估。

5. 轨距尺在铁路工程中的应用轨距尺在铁路工程中具有广泛的应用。

它可以被用来检测新铺设的轨道是否符合设计要求，也可以用来监测老化和磨损的轨道是否需要进行维修和更换。

此外，轨距尺还可以作为一种监测工具，用来检测轨道在列车通过时的变形情况，以及不同季节和温度下轨距的变化情况。

6. 轨距尺的发展趋势随着科技的不断进步和铁路工程的发展，轨距尺也在不断改进和创新。

目前，一些高精度和智能化的轨距尺已经开始应用于铁路工程中。

这些新型轨距尺可以通过传感器和数字化技术实时监测轨道的状态，并将数据反馈给工程师，从而提高轨道的安全性和运行效率。

7. 轨距尺的未来展望随着铁路工程的发展和技术的进步，轨距尺有望在未来发展出更多的应用和功能。

例如，它可以与无人驾驶技术结合，实现自动化的轨道检测和调整。
