防水卷材施工方法及技术规范（最新版）Security technology is an industry that uses security technology to provide security servicesto society. Systematic design, service and management.（安全管理）单位：________________________姓名：________________________日期：________________________编号：AQ-SN-0933建筑安全技术I Building Safety Technology 建筑施工防水卷材施工方法及技术规范(最新版) 说明：安全技术防范就是利用安全防范技术为社会公众提供一种安全服务的产业。
既然是一种产业，就要有产品的研制与开发，就要有系统的设计、工程的施工、服务和管理。
可以下载修改后或直接打印使用。
SBS、APP改性沥青防水卷材施工技术一、产品性能本公司生产的SBS、APP等系列产品，采用目前国内最先进的自动化聚合物改性沥青防水卷材成套设备和技术，符合GB18242-2000《塑性体和弹性体沥青防水卷材》中华人民共和国国家标准。
SBS、APP改性沥青防水卷材主要采用玻纤毡，聚酯毡做胎基体，其型号和厚度主要有：25# (2mm)、35# (3mm)、45# (4mm),并且可根据用户要求生产不同厚度不同胎基体，不同覆面的产品。
二、设计要求1、一般要求屋面排水坡度；不上人屋面，上人屋面，天沟排水坡度，雨水口排水坡度。
2、基本构造层⑴屋面的结构层要有足够的刚度，有良好的整体性，水泥砂浆厚度，含水率，平整、压光、不起砂、不空鼓、泛水坡度符合设计要求。
⑵一般情况下，层面防水为单层，根据具体要求进行双层或双层以上防水。
⑶防水层上可做隔热层。
⑷地下室：无论钢筋混凝土或石结构，其底层均用钢筋混凝土，找平层厚度大于20mm 砂浆，含水率小于10%,底板下防水层采用50mmcl8混凝土做保护层。

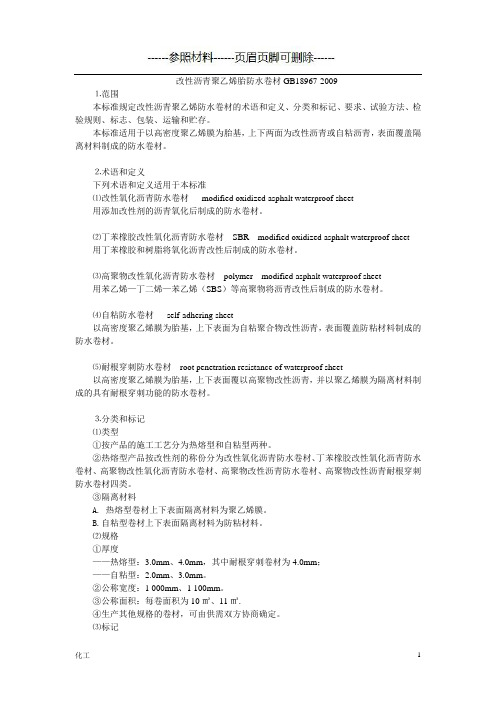

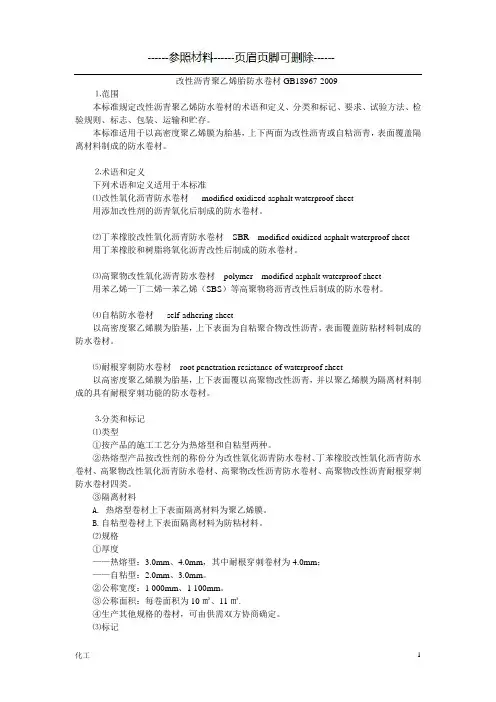

改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A.热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。
预铺反粘聚合物改性沥青防水卷材1 范围本标准规定了预铺反粘聚合物改性沥青防水卷材的分类和标记、要求、试验方法、检验规则及包装与标志、贮存与运输。
本标准适用于本公司生产的预铺反粘聚合物改性沥青防水卷材。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 328.3 沥青防水卷材试验方法不透水性GB 12952 聚氯乙烯防水卷材GB 18242 弹性体改性沥青防水卷材GB 18243 塑性体改性沥青防水卷材GB/T 18244 建筑防水卷材老化试验方法JC 840 自粘橡胶沥青防水卷材JC 898 自粘聚合物改性沥青聚酯胎防水卷材3分类和标记3.1分类3.1.1本标准产品胎基为聚酯毡，按物理力学性能分为I、II型。
3.1.2按上表面材料分为聚乙烯膜（PE）、细砂（S）和矿物粒料（M）三种。
3.2规格3.2.1面积：7.5 m2、10m2、15m2、20m2。
3.2.2幅宽：1000mm。
3.2.3厚度：厚度分别为3.0mm、4.0mm。
（注：生产其它厚度的卷材可由供需双方商定。
）3.3标记3.3.1 标记方法按产品名称、型号、胎基、上表面材料、厚度、本标准号顺序标记。
3.3.2 标记示例3.0mmI型聚乙烯膜面预铺反粘聚合物改性沥青防水卷材标记为：预铺反粘卷材I PY PE 3 Q/SY YHF 023-20074要求4.1面积、厚度及卷重面积负偏差不超过1%。
厚度平均值不小于明示值，不超过（明示值+0.5mm）,最小单值不小于（明示值-0.3mm）。
卷材的单位面积质量应符合表1规定，卷重为单位面积质量乘以面积。
表1单位面积质量3.04.0厚度mmPE S M PE S M单位面积质量/kg/m2≥ 3.00 3.10 3.10 4.00 4.10 4.104.2 外观4.2.1 成卷卷材应卷紧卷齐，端面里进外出不得超过20mm。
沥青防水卷材拉力及最大拉力时延伸率试验1.适用范围本实施细则适用于建筑防水卷材拉力及最大拉力时延伸率测试。
2.技术标准GB18242-2008《弹性体改性沥青防水卷材》GB18243-2008《塑性体改性沥青防水卷材》GB 18967-2009《改性沥青聚乙烯胎防水卷材》GB/T 328.8-2007《建筑防水卷材试验方法沥青防水卷材拉伸性能》3.检测用仪器设备3.1 拉力试验机：测量范围0～1000N （或 0～2000N ），最小读数为5N，夹具夹持宽不小于5cm 。
3.2 量尺：精度 1mm 。
4．试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。
试件在试样上距边缘100mm 以上任意裁取，用模版，或用裁刀，矩形试件宽为（ 50±0.5） mm，长为（ 200mm+2×夹持长度），或矩形试件宽为（ 50±0.5 ）mm ，长为（ 70mm+2×夹持长度），长度方向为试验方向。
表面的非持久层应去除。
试件在试验前在（ 23±2）℃ 和相对湿度（ 30~70 ）%的条件至少放置20h 。
5.步将件的在拉伸机的具中，注意度方向的中与机具中心在一条上。
具距离（200±2 ）mm 或70mm ，防止件从具中滑移作。
防止件生松弛，推荐加不超5N 的力。
在（ 23±2）℃ 行，具移的恒定速度50mm/min 。
拉力和的具（或引伸）距离。
分去向、横向个 5 个件的平均作拉力及延伸率。
6果算6.1 性体改性青防水卷材或塑性体改性青防水卷材断裂延伸率按下式算：L L1 200 100200 ⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中： L——件断裂的伸率，位百分比（%）； L1——件断裂具距离，位毫米（mm）200——拉伸前具距离，位毫米（mm ）。
6.2 改性青聚乙胎防水卷材断裂延伸率按下式算：L L17010070⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中： L——试件断裂时的伸长率，单位为百分比（%）；L1 ——试件断裂时夹具间距离，单位为毫米（mm）；70——拉伸前夹具间距离，单位为毫米（mm）。
屋面防水卷材规范标准目录一、目录 (1)二、总则 (2)下、施工准备 (3)四、施工材料及用量 (3)五、施工操作程序 (5)六、找平层技术要求 (5)七、粘接胶的选用与配制 (5)八、复合卷材施工 (6)九、保护层施工 (10)十、工程断续防护 (11)十一、复合防水卷材屋面、地下工程施工各项质量验收规定 (12) “矩圆牌”SBCl20聚乙烯丙纶复合防水卷材屋面、地下工程施工操作规定QJ一91—1此规定经省建委审查，可以做为企业标淮施工的依据。
以保证屋面、地下工程的防水质量。
省建委施工管理处一九九一年一月十五日一、总则(一)本规定适用于建筑屋面、地下防水工程“SBCl20聚乙烯丙纶复合防水卷材(以下简称为复合卷材)”的施工操作。
(二)防水施工过程中，应对前项工程进行质量验收，合格后方可进行下道工程施工。
(三)施工所用各种材料应符合设计要求，并有质量证明文件。
(四)复合卷材的屋面、地下防水施工操作按本规定执行，对本规定以外的事项，应按现行的有关工程施工操作规执行。
(五)屋面、地下防水工程施工必须符合国务院颁发的《建筑安装工程安全技术规程》和劳动部颁发的《关于防止沥青中毒的办法》及安全防火规定。
二、施工准备一个施工组7人：请理基层1人，制运胶3人，铺贴卷材2人，复杂部位1人。
使用器具见表1。
注：一组人员施工需用器具，电动搅拌器可用手电钻改制。
三、施工材料及用量施工材料及用量应按防水层构造进行计算和确定，可按结构分项查表2计算：注：搭接接缝用聚氨酯胶时水泥等材料用括号用量四、施工操作程序验收基层(找批平层)→清扫基层(找平层)→制备粘接胶→处理复杂部位→铺贴复合卷材→检验复合卷材施工质量→保护层施工→验收。
五、找平层技术要求(一)屋面找平层应符合《屋面工程技术规》(GB50207－94)规定，地下防水找平层应符合《地下防水工程施工及验收规》(GBJ208—83)规定。
(二)找平层拐角处(女儿墙、烟囱、天窗、墙角等)均有应做成折角。

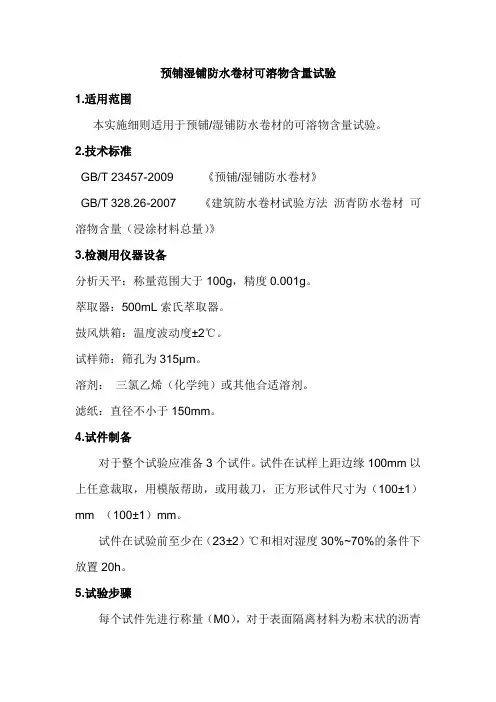

预铺湿铺防水卷材可溶物含量试验1.适用范围本实施细则适用于预铺/湿铺防水卷材的可溶物含量试验。
2.技术标准GB/T 23457-2009 《预铺/湿铺防水卷材》GB/T 328.26-2007 《建筑防水卷材试验方法沥青防水卷材可溶物含量（浸涂材料总量）》3.检测用仪器设备分析天平：称量范围大于100g，精度0.001g。
萃取器：500mL索氏萃取器。
鼓风烘箱：温度波动度±2℃。
试样筛：筛孔为315µm。
溶剂：三氯乙烯（化学纯）或其他合适溶剂。
滤纸：直径不小于150mm。
4.试件制备对于整个试验应准备3个试件。
试件在试样上距边缘100mm以上任意裁取，用模版帮助，或用裁刀，正方形试件尺寸为（100±1）mm×（100±1）mm。
试件在试验前至少在（23±2）℃和相对湿度30%~70%的条件下放置20h。
5.试验步骤每个试件先进行称量（M0），对于表面隔离材料为粉末状的沥青防水卷材，试件先用软毛刷刷除表面的隔离材料，然后称量试件（M1）。
将试件用干燥号的滤纸包好，用线扎好，称量其质量（M2）。
敬爱那个包扎好的试件放人萃取器中，溶剂量为烧瓶容量的1/2~2/3，进行加热萃取，萃取至回流的溶剂第一次变成浅色为止，小心取出滤纸包，不要破裂，在空气中放置30min以上使溶剂挥发。
再放入（105±2）℃的鼓风烘箱中干燥2h，然后取出放人干燥器中冷却至室温。
将滤纸包从干燥器中取出称量（M3），然后将滤纸包在试样筛上打开，下面房一容器接着，将滤纸包中的胎基表面的粉末都刷除下来，称量胎基（M4）.敲打震动试样筛直至其中没有材料落下，扔掉滤纸和扎线，称量留在筛网上的材料质量（M5），称量筛下的材料质量（M6）。
对于表面疏松的胎基（如聚酯毡、玻纤站等），将称量后的胎基（M4）放入超声清洗池中清洗，取出在（105±2）℃烘干1h，然后放人干燥器中冷却至室温，称量其质量（M7）。
热塑性聚烯烃（TPO）防水卷材试验检测标准与方法1 适用范围适用于热塑性聚烯烃（TPO）防水卷材。
2 试验目的为了测定热塑性聚烯烃（TPO）防水卷材抗静态荷载。
3 试验依据3.1《热塑性聚烯烃（TPO）防水卷材》GB 27789-20113.2《建筑防水卷材试验方法第25部分：沥青和高分子防水卷材抗静态荷载》 GB/T 328.25-20074 检验人员检验人员均为持证上岗人员。
5 试验设备导轨、荷载杆、荷载圆片、穿刺工具、支撑、真空或压力装置。
6 试验条件6.1试验室标准试验条件为温度23±2℃,相对湿度（60±15)%.7、试样制备7.1将试件在标准试验条件下防置24h，裁取试件距卷材边缘不小于100mm。
裁切织物增强卷材时应顺着织物的走向，使工作部位有最多的纤维根数。
8、抗静态荷载8.1按GB/T328.25——2007方法A进行试验，采用20kg荷载试验步骤：对每个荷载间隔的所有试验应使用新的试件,对软支撑试验应使用新的聚苯乙烯板.试件放在水平支撑上,上表面朝上。
穿剌工具放在试件的中心位置。
试验从5 kg 开始的每个荷载间隔用三个试件平行试验,荷载每次增加5 kg.直至穿刺发生,或直到最大荷载20 kg,每个荷载间隔的荷载过程是24h.加荷小心进行,不要震动。
在每个荷载间隔试件测试后(7士2) min.用肥皂溶液涂被压表面.检查可能的穿孔。
对荷载区域用真空或加压的方法(图2)产生15 kPe 的压差，上表面在低压力的一面。
若60 s 后未观测到空气气泡，9、接缝剥离强度按生产要求搭接，采用胶黏剂搭接应在标准试验条件下按生产厂规定的时间放置，但不应超过7d 。
裁取试件200mm ×50mm 按GB/T 328.21进行试验，对于H 类、L 类产品以最大剥离力计算剥离强度。
对于G 类、P 类、GL 类产品、若试件产生空鼓脱壳时，应立即用刀将空鼓处切割断，取拉伸应力应变曲线的后一半的平均剥离力计算剥离强度。
（某）屋面防水工程专项方案编制人：审核人：审批人：二零二三年十二月目录一、项目概况 (1)二、设计依据 (1)三、设计原则 (1)四、施工部署及安排 (2)4.1、项目施工目标 (2)4.2、施工部署原则 (2)4.3、项目管理机构及岗位职责 (3)4.4、项目施工人员安排 (4)4.5、项目物资安排 (5)五、主要防水施工方案 (6)5.1、屋面防水设计 (6)5.2、屋面防水做法 (6)六、施工工艺及要点 (10)七、质量验收 (13)八、其他技术措施 (15)8.1、质量保证措施 (15)8.2、进度保证措施 (15)8.3、安全保证措施 (16)8.4、消防保证措施 (17)8.5、现场料具管理措施 (17)8.6、成品保护措施 (17)一、项目概况1、项目名称：（某）屋面防水工程2、施工部位：屋面3、防水设计：3+3mm厚SBS改性沥青防水卷材4、施工方法：热熔法5、工程质量：合格，满足国家规范要求二、设计依据本项目实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等均按照国家现行标准和规范以及有关条例执行。
技术规范应符合现行国家、行业及地区等相关技术标准及规范，包括但不仅限于下列规范：《屋面工程技术规范》GB 50345-2012《屋面工程质量验收规范》GB 50207-2012《弹性体改性沥青防水卷材》GB 18242-2008《建筑施工安全技术统一规范》GB 50870-2013《建筑机械使用安全技术规程》JGJ33-2012《建筑施工安全检查标准》JGJ 59-2011《建筑工程施工现场供电安全规范》GB 50194-2014《建筑工程施工质量验收统一标准》GB 50300-2013工程所用的设备、器材、材料，必须符合国家现行规范及标准，其性能必须满足设计要求。
工程的实施应符合国家的相关标准，地方政府的有关规定。
施工过程中应严格执行国务院安全生产条例，杜绝安全隐患。
