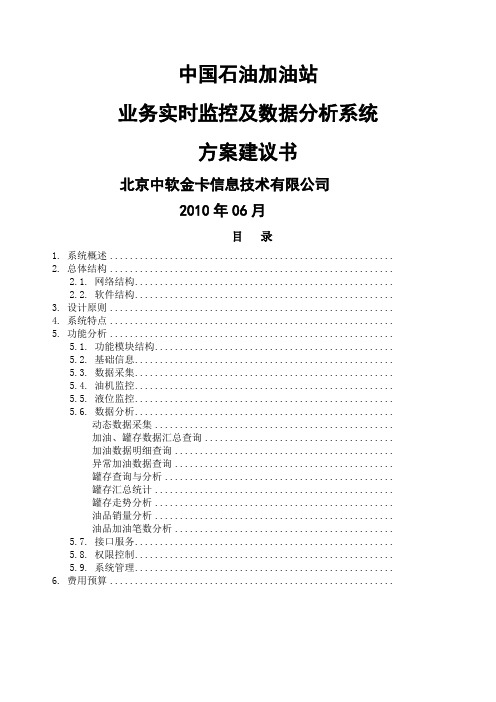

中国石油加油站业务实时监控及数据分析系统方案建议书北京中软金卡信息技术有限公司2010年06月目录1. 系统概述.........................................................2. 总体结构.........................................................2.1. 网络结构....................................................2.2. 软件结构....................................................3. 设计原则.........................................................4. 系统特点.........................................................5. 功能分析.........................................................5.1. 功能模块结构................................................5.2. 基础信息....................................................5.3. 数据采集....................................................5.4. 油机监控....................................................5.5. 液位监控....................................................5.6. 数据分析....................................................动态数据采集................................................加油、罐存数据汇总查询......................................加油数据明细查询............................................异常加油数据查询............................................罐存查询与分析..............................................罐存汇总统计................................................罐存走势分析................................................油品销量分析................................................油品加油笔数分析............................................5.7. 接口服务....................................................5.8. 权限控制....................................................5.9. 系统管理....................................................6. 费用预算.........................................................1.系统概述目前，伴随着新零管系统在中石油全辖范围内的加油站陆续地推广实施和投入运营，中石油在成品油零售业务和加油站的信息化建设方面向前迈进了一个新的阶段。
石油化行业在线安全监测系统设计方案（本方案主要针对管道泄漏、LNG储液罐监测）一、背景近年来石化行业上中下游各产业都获得了迅猛发展，上游向深水海域挺进，中游LNG（LiquefiedNatural Gas,液化天然气）产业方兴未艾,下游炼化企业也像雨后春笋一般的蓬勃发展。
这些发展都给油气管道及LNG 储液罐带来数量的快速增长。
由于传输介质的特殊性，一道管道破裂造成泄漏，轻则造成陆地污染，重则造成河流，湖泊等污染，如果不及时快速有效的采取措施，极易发生火灾、爆炸、中毒、环境污染等严重后果，人民的生命和国家的财产将遭受重大的损失。
LNG 储液罐一旦出现意外,冷藏的液体会大量挥发,气化量大约是原来冷藏状态下的300倍,在大气中迅速形成会自动引爆的气团，最终引发泄露、爆炸及火灾，给人民生命财产安全造成巨大威胁。
因此，实时了解结构安全状况，对不利情况进行及时、精准预警，为补救抢险争取更多的时间，优质的管道泄漏监测预警系统在泄漏灾害补救工作环节中扮演着重要的角色。
1.当前管道泄漏监测手段和现状当前,管道泄漏监测手段有不少方法，基本上可归纳为人工巡检，内部监测，外部检测等三类。
第一：人工定期巡检，时间不连续，监测不到位；第二：内部监测，采用漏磁式清管器，缺点是漏磁信号或传感器本身易受管道的压力、所处环境等影响，缺乏灵敏度；第三：外部监测，采用流量法，压力法以及光纤（光栅）法等，此类监测可行高，具有一定的灵敏度，缺点成本代价大、费事费力。
2.当前LNG 储罐监测手段及现状第一：人工定期检测:人工目测检查或借助于便携式仪器测量得到的信息来江西飞尚科技有限公司进行，监测不及时，耗费人力物力；第二：常见的内部液体液位、温度、压力监测，各监测项单独分析，监测项具有较大局限性，且不能形成系统，不能从整体上把控结构的安全性能。
3.系统建设现实意义由飞尚科技建立的在线监测系统率先将桥梁安全监测与物联网、云计算紧密结合，通过实时的结构参数监控，对于管道、储液罐重要参数的长期变化有较为详细地掌握，从而及时有效地反馈管道泄漏、储液罐的安全状况。
中石油远程视频监控系统设计方案目录一、内容描述 (3)1.1 编写目的 (4)1.2 背景介绍 (4)1.3 系统概述 (5)二、需求分析 (6)2.1 功能需求 (7)2.1.1 实时监控 (9)2.1.2 数据存储与分析 (9)2.1.3 远程控制 (11)2.1.4 报警与通知 (12)2.2 非功能需求 (13)2.2.1 系统可靠性 (15)2.2.2 安全性 (15)2.2.4 扩展性 (17)三、系统设计 (18)3.1 总体架构 (20)3.2 硬件设计 (22)3.2.1 摄像头 (23)3.2.2 服务器 (24)3.2.3 网络设备 (24)3.3 软件设计 (26)3.3.1 监控软件 (27)3.3.2 数据库管理软件 (28)3.3.3 控制软件 (29)3.4 系统安全 (31)3.4.1 数据加密 (32)3.4.2 用户认证 (33)四、系统实施 (35)4.1 项目计划 (37)4.2 人员组织 (37)4.3 开发进度 (39)4.4 测试与验收 (40)五、维护与升级 (41)5.1 日常维护 (43)5.2 故障处理 (44)5.3 升级方案 (45)六、总结 (47)6.1 设计成果 (48)6.2 预期效果 (49)6.3 后续工作建议 (50)一、内容描述项目背景与目标：简要介绍中石油远程视频监控系统的项目背景，包括企业安全需求、现有监控系统的不足以及本系统的目标和意义。
系统架构设计：详细描述中石油远程视频监控系统的硬件、软件和网络架构，包括各个模块的功能、接口定义和技术选型。
功能需求分析：根据中石油的具体业务需求，分析系统需要具备的主要功能，如实时监控、录像回放、报警处理、用户管理等。
设备选型与配置：针对系统中的各种设备(如摄像头、NVR、服务器等),提出具体的选型建议和配置要求，以满足系统的性能、稳定性和可靠性要求。
系统集成与测试：阐述如何将各个模块集成到一起，形成一个完整的远程视频监控系统，并对系统进行各种测试，确保其正常运行。
石油化工行业安全生产与智能监控系统方案第一章绪论 (2)1.1 行业背景 (2)1.2 监控系统概述 (3)1.3 研究目的与意义 (3)第二章石油化工行业安全生产现状与问题 (3)2.1 安全生产现状 (3)2.2 存在的主要问题 (4)2.3 安全生产监管需求 (4)第三章安全监控系统设计原则与架构 (5)3.1 设计原则 (5)3.2 系统架构 (5)3.3 功能模块划分 (6)第四章传感器与检测技术 (6)4.1 传感器选型与布局 (6)4.2 检测技术概述 (7)4.3 信号处理与分析 (7)第五章数据采集与传输 (8)5.1 数据采集技术 (8)5.2 数据传输方式 (8)5.3 数据存储与备份 (9)第六章安全监控中心建设 (9)6.1 监控中心硬件设施 (9)6.2 监控中心软件系统 (10)6.3 监控中心人员配置 (10)第七章安全预警与应急响应 (10)7.1 预警机制 (10)7.1.1 预警系统概述 (10)7.1.2 预警指标体系 (11)7.1.3 预警系统实施 (11)7.2 应急响应流程 (11)7.2.1 应急预案制定 (11)7.2.2 应急响应级别 (11)7.2.3 应急响应流程 (11)7.3 应急资源调度 (12)7.3.1 应急资源分类 (12)7.3.2 应急资源调度原则 (12)7.3.3 应急资源调度流程 (12)第八章信息安全与隐私保护 (12)8.1 信息安全措施 (12)8.1.1 物理安全 (12)8.1.2 网络安全 (13)8.1.3 数据安全 (13)8.2 隐私保护策略 (13)8.2.1 数据脱敏 (13)8.2.2 访问控制 (13)8.3 安全审计与评估 (13)8.3.1 审计策略 (14)8.3.2 安全评估 (14)第九章项目实施与运维管理 (14)9.1 项目实施流程 (14)9.1.1 项目启动 (14)9.1.2 需求分析 (14)9.1.3 系统设计 (14)9.1.4 系统开发 (14)9.1.5 系统测试 (14)9.1.6 系统部署 (14)9.1.7 培训与交付 (15)9.2 运维管理策略 (15)9.2.1 运维团队建设 (15)9.2.2 运维制度 (15)9.2.3 监控与预警 (15)9.2.4 故障处理 (15)9.2.5 数据备份与恢复 (15)9.2.6 系统升级与优化 (15)9.3 风险评估与持续改进 (15)9.3.1 风险评估 (15)9.3.2 风险防范 (15)9.3.3 持续改进 (15)第十章发展趋势与展望 (15)10.1 行业发展趋势 (15)10.2 监控系统创新方向 (16)10.3 未来市场前景预测 (16)第一章绪论1.1 行业背景石油化工行业是我国国民经济的重要支柱产业，具有高投入、高风险、高回报的特点。
石油管道监控系统解决方案石油管道监控系统是一种用于监测和管理石油管道运行状态的技术方案。
它能够实时监测管道的温度、压力、流量等参数，并通过数据分析对管道的运行状态进行评估和预警，以及提供关键决策支持。
石油管道监控系统的应用可以提高石油管道的安全性、稳定性和运行效率，降低事故风险和运营成本。
1.传感器技术：通过在管道中布置温度、压力、流量、液位等传感器，可以实时采集管道运行数据。
这些传感器通常采用无线传输方式将数据传送给监控系统，从而实现对管道运行状态的监测。
2.数据采集与传输技术：通过无线传感器网络和通信技术，将传感器采集到的数据传输给监控系统。
数据采集单元可以负责将传感器的数据进行汇总和整理，并将整理后的数据通过无线通信方式传输给监控系统。
3.数据存储与处理技术：将传感器采集到的数据存储在数据库中，并对存储的数据进行实时处理。
数据处理模块可以通过数据分析和算法，对数据进行处理和分析，并提供运行状态评估、安全预警等功能。
4.数据可视化技术：将数据可视化呈现给用户，提供实时监控界面和报表。
利用图形界面和图表，将监测数据以直观的方式展示给用户，从而方便用户了解管道的运行状态和故障情况。
5.预警与报警系统：基于实时监控数据，建立预警与报警系统，提供对管道异常运行状态的预警和报警功能。
一旦发现管道运行异常或故障，系统可以及时向相关人员发送警报信息，以便采取措施进行修复或处理。
1.安全性：石油管道是一种危险品管道，因此在设计监控系统时，要确保系统具备高度的安全性。
数据传输和存储环节需要进行加密和权限控制，以防止数据被非法获取和篡改。
2.可靠性：石油管道的运行对供应链具有重要影响，因此监控系统需要具备高度的可靠性。
系统需要具备容错机制，以提高系统的稳定性和可靠性。
3.实时性：石油管道的运行状态变化非常快，监控系统需要具备实时数据采集和处理的能力，以及实时展示和预警的功能，以便用户及时了解管道的运行情况。
4.可扩展性：在设计监控系统时，要考虑到管道系统的多样性。
石油储罐检维修作业无线防爆视频监控系统解决方案一、概述石油储罐属于高危险源特种设备，为确保储罐安全平稳运行，储罐检维修工作是维护储罐正常运行的一个重要环节。
储罐清罐检维修难度大、风险高，检维修作业内容潜在极大的危险因素，加之承包商不同、参检人员多、检修周期长等特点，因此，加强安全管理工作至关重要。
储罐内检维修作业视频监控，存在视频设备不易固定安装、有线网络无法布设、无线传输网络易被屏蔽遮挡等难题，北京国信互通科技有限公司针对上述需求特点，设计开发了一套石油储罐检维修作业无线防爆视频监控系统。
石油储罐检维修作业无线防爆视频监控系统所使用的防爆视频监控设备，采用防爆和工业级设计，具有较强的防水、防尘、防跌落等特性，采用电池供电，并配合三脚架等安装使用，具有无线传输、方便拆装、移动监控等特点。
石油储罐检维修作业无线防爆视频监控系统的建设使用，将有助于：提高生产安全部门的监管效能；保障生产安全，防止安全事故；提高应急处置响应时间，及时获取第一手现场资料；提高工作效率，提升信息化管理水平。
二、系统介绍石油储罐检维修作业无线防爆视频监控系统，由前端设备、传输网络、后端系统组成。
系统组网图如下：1、设备安装防爆移动作业监控终端、无线防爆布控球形摄像机和防爆无线视频采集传输终端A，安装架设在储罐内，无线防爆布控球形摄像机安装在三脚架上，防爆移动作业监控终端可以手持，也可以安装在三脚架上；防爆无线视频采集传输终端B安装架设在储罐外。
2、工作流程防爆移动作业监控终端、无线防爆布控球形摄像机采集编码后的视频，通过WiFi传输给防爆无线视频采集传输终端A；防爆无线视频采集传输终端A和防爆无线视频采集传输终端B通过无线mesh建立网络连接；防爆无线视频采集传输终端B接收到的视频，通过4G网络（公网或专网）再传送到后端系统。
三、前端设备前端设备主要包括两款产品：便携式无线防爆布控球形摄像机和便携式防爆移动作业监控终端。
1、无线防爆布控球形摄像机（1）产品简介国信互通科技4G无线防爆布控球（防爆认证名称：无线防爆布控球形摄像机），业内首款达到防爆等级满足IIC、防护等级满足IP68的4G无线防爆布控球，是专为石油勘探、测井、钻井、采油、输油管道、炼化、化工、燃气、天然气管道、危险化学品和易燃易爆物品企业的生产、储存等现场不具备有线网络场所的作业区移动巡检、装置区无人值守、临时工地监控、输油输气管线可视化巡检、事故应急指挥应用而量身打造。
系统应用概述随着社会经济的发展，机动车辆的数量呈现不断增长的走势， 社会治安越来越复杂， 油库和加油站又是高危险区域， 安全防范尤为重要。
鉴于陆地石油公 司油库和加油站地理位置分散， 为了实现现代化的管理和发展， 快速、便捷地掌握各网点的 实时状况， 提高管理质量和效益。
可以采用远程视频监控系统， 实现对加油站进出车辆情况、 收费情况、设备运行情况以及加油站工作情况进行实时监视和记录。
2.1.3 项目需求油库和加油站远程集中监控系统由各加油前端监控设备和远程监控中心两部分组成。
程监控中心配备一定数量的监控管理电脑，执行监控、录像、管理等功能。
本监控系统将采用二级管理方式，即站监控主机和远程中心监控主机，计划采用目前先进的数字压缩监控系统 （电脑监控） 的监控方式。
它采用数字化计算机全自动监控方案对 目标范围进行实时监控、 录入和再现， 被捕捉对象以文件形式保存在系统硬盘上， 再现任意时间点上的监控内容。
2.1.4 实现功能简述系统主要实现功能如下：1） 图像摄取功能图象质量好、画面质量清晰逼真 对重要部位进行实时远程监控录像 可进行多画面分割和单画面显示。
2008 北京奥运会的开始， 中，各加油站将各摄像机的图像接入本地录像设备即嵌入式硬盘录像机）， 通过嵌入式硬 盘录像机将模拟图像进行数字化压缩处理后通过专线或ADSL 网络上传到远程监控中心；远可方便地可对整个加油站进行全方位视频监控。
2)录像功能单路和多路图像信号同步录入，本地录像时间由硬盘容量大小来定。
3)显示功能本地通过显示器,用于终端显像,每一个显示器可显示16分割画面。
总控中心可配备电视墙，可以所有网点进行切换监看；4)图像检索功能对录像能方便检索回放；可指定某个时间段任意回放；对某些时间段发生的特殊情况的时段，可将其锁定，这样就可以避免资料录入时的将其覆盖。
5)远程传输功能可将本地的硬盘录像主机的图像通过网络传输到有关部门进行远程监看。
油田井场无人值守监控系统的解决方案及应用作者：潘凡红来源：《科技资讯》2013年第02期摘要：本文结合在浙江油田海安油区的实际应用情况，介绍了基于YJK-2油井远程监控系统的油田井场无人值守监控系统的解决方案。
关键词：油田井场无人值守监控系统中图分类号：TP277 文献标识码：A 文章编号：1672-3791（2013）01（b）-0028-01为实现相对分散的油田井场的现代化管理，推出了基于YJK-2油井远程监控系统来监控井场的运行及数据采集、就地控制，实现无人值守的油田井场远程监控方案。
结合在浙江油田海安油区的实际应用，介绍了油田井场无人值守监控系统的解决方案及应用。
1 背景介绍目前，数字油田建设己成为众多石油企业，特别是上游油田企业信息化建设的核心内容，数字油田本身也成为各油田企业信息化建设的战略目标。
对于下游企业，与数字油田对应的“数字石化”也得到了广泛的关注，并已经成为各石化企业信息化建设的热点。
数字油田和数字石化作为数字石油最重要的两方面内容，引领着新时期石油行业的信息化。
为了降低企业成本、完善企业管理、提高企业在行业的竞争力，达到强化安全、过程监控、节约人力资源和提高效益的目标，油田井场无人值守监控系统作为油田数字化建设的重要内容被提上了各油田建设的日程。
2 系统解决方案2.1 系统功能油田井场无人值守监控系统建设以确保井场各生产设施正常生产运行为重点，主要实现油水井生产数据采集、抽油机电机单相电参数监测、抽油井远程启停、井场集油管线自动投球、注水井远程调配、水源井远程启停、井场视频实时监控、闯入智能分析、井场远程语音警示等功能，达到井场生产数据实时采集、电子巡井、危害识别、风险预警、油井工况智能诊断的目的。
2.2 系统解决方案2.2.1 示功图采集抽油机安装载荷、位移一体化传感器，采集油井示功图数据，为油井工况分析、单井产量计算提供实时数据，根据油井示功图数据采集传感器类型不同采用无线示功图传送方式，传送至井场RTU。
