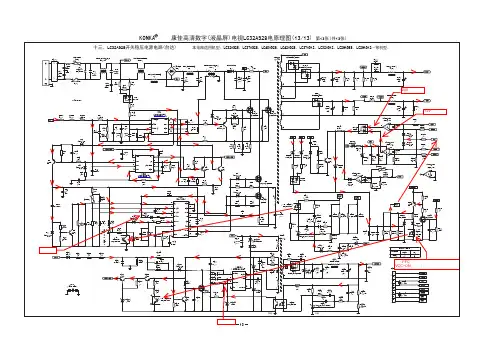

康佳高清数字(液晶屏)电视LC32AS28电原理图(13/13) 第13张(共13张) KONKA RIC1FPC控制芯片L6562各脚功能：1：VO--SNS，PFC输出电压经分压取样后，加到该脚，用于对PFC输出电压的稳压控制。
2：COMP，从1脚进入的取样电压，在芯片内部经误差放大器反相放大后，送到2脚，2脚外接的R C网络，对误差放大器输出的信号进行频率补偿，使稳压控制环路工作稳定。
3：MULTIN，交流电网的电压，经全波整流和分压取样后，加到该脚，用于进行PFC输出稳压的前馈控制。
当电网输入电压突然高、低变化时，前馈控制，可很好的稳定PFC输出电压。
4：CS，PFC开关管过流检测输入端。
当开关管过流时，该脚输入电压会升高，引发过流保护动作，关断PFC开关管。
5：ZCD，PFC储能电感电流过零点检测输入端。
6：GND，接地。
7：DRV，输出驱动脉冲，加到PFC开关管G极。
8：VCC，供电脚。
IC2双运放DAS001各脚功能：1：O1第一运放输出端，加到Q5的基极，控制L6562的供电。
2：1—第一运放反相输入端，电网交流电经D2全波整流后------R18分压取样--------Q6缓冲---------加到该脚。
因此，2脚到地的电压是随电网交流电压而波动的。
3：该脚是第一运放的同相输入端，同时在该脚到地有一个2.5V稳压电路，因此，3脚是一个稳压的2.5V基准电压。
4：GND，接地。
5：2+第二运放的同相输入端，接来自3脚的基准电压。
6：2—第二运放的反相输入端。
FPC输出电压，经过分压取样后，加到该脚。
7：O2第二运放输出端--------经Q7放大-------加到IC3的12脚VCC供电端。
8：VCC供电脚。
DLA001各脚功能说明：DAS001内部框图：DAS001属台达公司定制的芯片，找不到祥细资料,只能找到框图参考。
ATX開關電源原理圖、維修講解一、概述ATX開關電源的主要功能是向計算機系統提供所需的直流電源。
一般計算機電源所采用的都是雙管半橋式無工頻變壓器的脈寬調制變換型穩壓電源。
它將市電整流成直流后，通過變換型振蕩器變成頻率較高的矩形或近似正弦波電壓，再經過高頻整流濾波變成低壓直流電壓的目的。
其外觀圖和內部結構實物圖見圖1和圖2所示。
ATX開關電源的功率一般為250W～300W，通過高頻濾波電路共輸出六組直流電壓：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V （14A）、+5VSB（0.8A）。
為防止負載過流或過壓損壞電源，在交流市電輸入端設有保險絲，在直流輸出端設有過載保護電路。
二、工作原理ATX開關電源，電路按其組成功能分為：輸入整流濾波電路、高壓反峰吸收電路、輔助電源電路、脈寬調制控制電路、PS信號和PG信號產生電路、主電源電路及多路直流穩壓輸出電路、自動穩壓穩流與保護控制電路。

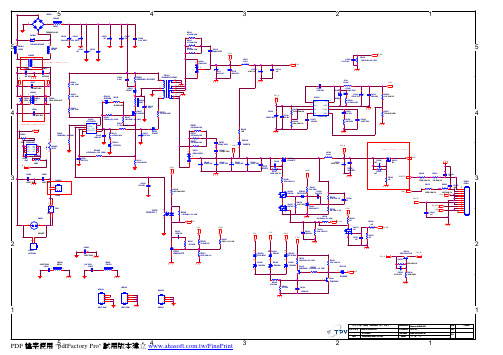

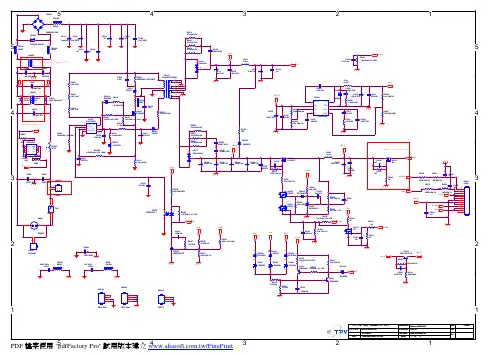

參照實物繪出整機電路圖，如圖3所示。
1、輸入整流濾波電路只要有交流電AC220V輸入，ATX開關電源無論是否開啟，其輔助電源就會一直工作，直接為開關電源控制電路提供工作電壓。
如圖4所示，交流電AC220V經過保險管FUSE、電源互感濾波器L0，經BD1—BD4整流、C5和C6濾波，輸出300V左右直流脈動電壓。
C1為尖峰吸收電容，防止交流電突變瞬間對電路造成不良影響。
TH1為負溫度系數熱敏電阻，起過流保護和防雷擊的作用。
L0、R1和C2組成Π型濾波器，濾除市電電網中的高頻干擾。
C3和C4為高頻輻射吸收電容，防止交流電竄入后級直流電路造成高頻輻射干擾。
R2和R3為隔離平衡電阻，在電路中對C5和C6起平均分配電壓作用，且在關機后，與地形成回路，快速泄放C5、C6上儲存的電荷，從而避免電擊。
2、高壓尖峰吸收電路如圖5所示，D18、R004和C01組成高壓尖峰吸收電路。
當開關管Q03截止后，T3將產生一個很大的反極性尖峰電壓，其峰值幅度超過Q03的C極電壓很多倍，此尖峰電壓的功率經D18儲存于C01中，然后在電阻R004上消耗掉，從而降低了Q03的C極尖峰電壓，使Q03免遭損壞。
