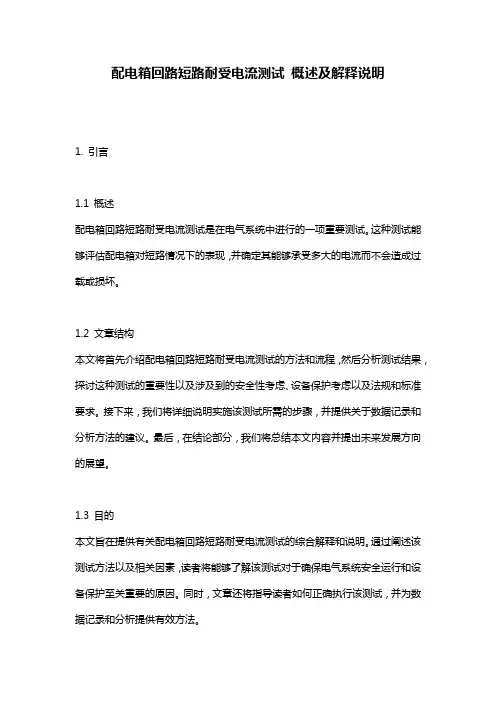

配电箱回路短路耐受电流测试概述及解释说明1. 引言1.1 概述配电箱回路短路耐受电流测试是在电气系统中进行的一项重要测试。
这种测试能够评估配电箱对短路情况下的表现,并确定其能够承受多大的电流而不会造成过载或损坏。
1.2 文章结构本文将首先介绍配电箱回路短路耐受电流测试的方法和流程,然后分析测试结果,探讨这种测试的重要性以及涉及到的安全性考虑、设备保护考虑以及法规和标准要求。
接下来,我们将详细说明实施该测试所需的步骤,并提供关于数据记录和分析方法的建议。
最后,在结论部分,我们将总结本文内容并提出未来发展方向的展望。
1.3 目的本文旨在提供有关配电箱回路短路耐受电流测试的综合解释和说明。
通过阐述该测试方法以及相关因素,读者将能够了解该测试对于确保电气系统安全运行和设备保护至关重要的原因。
同时,文章还将指导读者如何正确执行该测试,并为数据记录和分析提供有效方法。
2. 配电箱回路短路耐受电流测试2.1 测试方法配电箱回路短路耐受电流测试是一种用来评估配电系统中各个回路的短路能力的测试方法。
在进行该项测试之前,需要准备好相应的测试设备和工具,包括:- 电流发生器:用于模拟短路情况下的大电流输出。
- 电流传感器:用于测量回路中的电流值。
- 保护装置:用于监测并切断超过预设阈值的短路电流。
在进行配电箱回路短路耐受电流测试时,首先需要根据系统设计和布线图确定将要测试的回路。
然后,按照以下步骤进行测试:1. 在确认安全的前提下,关闭该回路上所有的负载设备,并确保所有开关处于关闭状态。
2. 将电流传感器正确连接到被测回路上,并确保连接稳定可靠。
3. 设置所需的测试参数,包括预期的短路持续时间和期望的测试结果等。
4. 使用电流发生器产生一定幅度且符合预期持续时间要求的短路故障,在此过程中记录实际输出电流值。
5. 监测被测回路上的保护装置,并确保其能够正常切断超过设定阈值的短路电流。
6. 根据测试结果进行分析和记录。
2.2 测试流程配电箱回路短路耐受电流测试的具体流程如下:1. 确认测试的目标和范围,明确需要测试的具体回路。
高压电机启动时差动保护跳闸初步分析摘要:在调试启动1CRF1140PO电机时,C相差动保护动作,1LGP0311开关跳闸,由此进行了差动保护跳闸的原因分析。
总结分析后所得:1CRF1140PO电机差动保护定值整定不合理,不能躲过电机启动时CT时间常数、CT误差最大因素产生不平衡电流影响,造成差动保护误动。
由此,本文主要针对1CRF1140PO电机启动时差动保护跳闸进行了简要性分析,希冀为后期工作者提供有效性建议。
关键词:1CRF1140PO电机;差动;保护;分析1初步结果分析1CRF1140PO启动时,电动机静止,其反电势尚未建立,电机呈现感性阻抗特征,在开关合闸瞬间,相当于电源电压全部加到电机的阻抗上,近似于短路状态,短路电流达到6~8倍额定电流,其电磁过程可以采用短路电流特征来描述。
启动电流(短路电流)波形近似如下图:图1 短路电流波形图电气人员对现场进行电机再次启动录波,如下图,此时两侧CT未饱和,C相启动电流为9.178A和9.228A,产生原因为两侧二次时间常数不一致引起,产生差动电压最大值为A相 25.63V,接近于27.5V。
初步结果:CRF跳闸原因根据第二次启动电流分析:主要是由两个CT二次时间常数不一致,CT未饱和情况下出现不平衡电流(差流),第一次跳闸动作值可能进入整定值边界圆内(0.95~1.05Un),是造成差动保护误动作。
1.1 一次设备故障排查CRF电机跳闸后,电气人员对历史试验数据进行检查,发现现场安装交接试验不合格,立即对一次设备进行检查和试验。
试验结果:绝缘测量合格,其他功能试验未做。
1.2差动保护误动作原因排查1.2.1 能够导致差动保护跳闸原因有:①差动保护装置SPAE010故障;②CT回路问题造成差动保护动作;③CT本体故障造成差动保护动作;④差动保护定值整定不合理造成误跳。
高阻抗差动保护装置SPAE010基本原理,是一种高阻抗制动型继电器,它可避免因CT饱和而产生误动。
高压兆欧表10kV接线图变电站变压器、电缆的绝缘电阻测量接线图:可调高压数字兆欧表测试电压高,功率大,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用该仪器首先一定要接好安全接地线!该仪表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路!该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。
它亦可用于广泛领域的电气绝缘电阻特性测量。
它具有下列特点:1.具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2.测试电源的短路电流>5mA,最大达15mA。
适应大容量、大电感的测试。
3.电阻测量范围宽广,从0.5MΩ~200000MΩ。
读数准确、分辨力高。
4.测试电源的电压范围宽广,可选择0.5、1、2.5、5、10kV,也可从0V平滑调起连续调节到需要的电压。
5.具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。
1.产品规格:型号测试电压电压准确度短路电流GM-5kV 0.25、0.5、1、2.5、5kV ±(5%+10V)>5mAGM-10kV 0.5、1、2.5、5、10kV ±(5%+10V)>5mAGM-15kV 1、2.5、5、10、15kV ±(5%+10V)>5mAGM-20kV 0.5、1、2.5、5、10、20kV ±(5%+10V)>5mA2.量程与准确度:量程(限压)电阻测量有效范围准确度20MΩ/500V 0.5~19.99 MΩ±(5%+5字) 200MΩ/1000V 5.0~199.9 MΩ±(5%+5字) 2GΩ0.05~1.999 GΩ±(5%+5字)20GΩ0.5~19.99 GΩ±(5%+5字)200GΩ 5.0~199.9 GΩ±(10%+10字)2000GΩ50~1999 GΩ±(20%+10字) GΩ量程定标电压为2.5kV**--2000 GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用3.抗电场干扰能力:2mA(50Hz)4.报时、报警功能:秒表显示最大值为19分59秒。

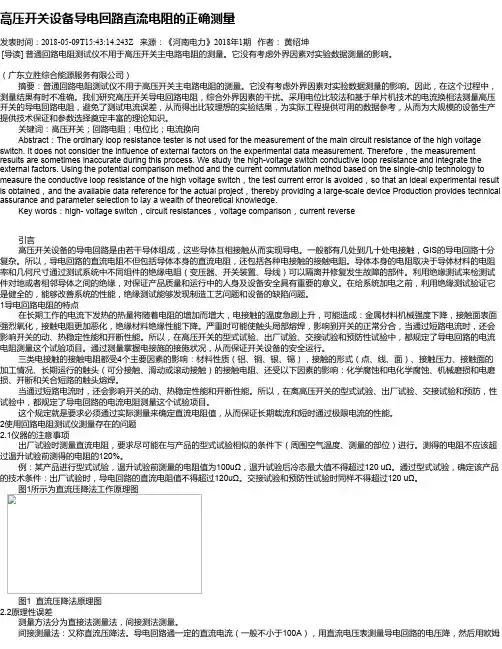

高压开关设备导电回路直流电阻的正确测量发表时间:2018-05-09T15:43:14.243Z 来源:《河南电力》2018年1期作者:黄绍坤[导读] 普通回路电阻测试仪不用于高压开关主电路电阻的测量。
它没有考虑外界因素对实验数据测量的影响。
(广东立胜综合能源服务有限公司)摘要:普通回路电阻测试仪不用于高压开关主电路电阻的测量。
它没有考虑外界因素对实验数据测量的影响。
因此,在这个过程中,测量结果有时不准确。
我们研究高压开关导电回路电阻,综合外界因素的干扰。
采用电位比较法和基于单片机技术的电流换相法测量高压开关的导电回路电阻,避免了测试电流误差,从而得出比较理想的实验结果,为实际工程提供可用的数据参考,从而为大规模的设备生产提供技术保证和参数选择奠定丰富的理论知识。
关键词:高压开关;回路电阻;电位比;电流换向Abstract:The ordinary loop resistance tester is not used for the measurement of the main circuit resistance of the high voltage switch. It does not consider the influence of external factors on the experimental data measurement. Therefore,the measurement results are sometimes inaccurate during this process. We study the high-voltage switch conductive loop resistance and integrate the external factors. Using the potential comparison method and the current commutation method based on the single-chip technology to measure the conductive loop resistance of the high voltage switch,the test current error is avoided,so that an ideal experimental result is obtained,and the available data reference for the actual project,thereby providing a large-scale device Production provides technical assurance and parameter selection to lay a wealth of theoretical knowledge.Key words:high- voltage switch,circuit resistances,voltage comparison,current reverse引言高压开关设备的导电回路是由若干导体组成,这些导体互相接触从而实现导电。
谈家用电器的电气强度测试方法作者:***来源:《品牌与标准化》2020年第04期【摘要】家用電器中电气强度测试是考核电器产品绝缘性能的一项强制性试验项目,也是能够有效验证电器产品能否安全使用的一种手段。
本文通过七个方面对家用电器的电气强度测试方法进行了分析,并依据标准,对家用电器的电器产品在检测过程中遇到的相关知识进行了系统的介绍,希望能对广大质检人员在工作中提供一定的参考与借鉴。
【关键词】家用电器;电气强度;测试;绝缘材料【DOI编码】 10.3969/j.issn.1674-4977.2020.04.017Discussion on Electrical Strength Test Method ofHousehold AppliancesAbstract: Electrical strength test in household appliances is a mandatory test item to assess the insulation performance of electrical products,and also a means to effectively verify the safe use of electrical products. This paper analyzes the electrical strength testing methods of household appliances in seven aspects,and systematically introduces the relevant knowledge encountered in the testing process of household appliances according to the standards,hoping to provide certain reference and reference for the majority of quality inspectors in their work.Key words: household appliances;electrical strength;testing;insulating materialsWANG Li-fei(The Engineering Center of National New Raw Material Base Construction of Liaoning Province,Shenyang 110032,China)随着我国家用电器普及率的迅速提高,家用电器中电气绝缘受到普遍关注,现有许多新材料成为家用电器制造商的首选材料。

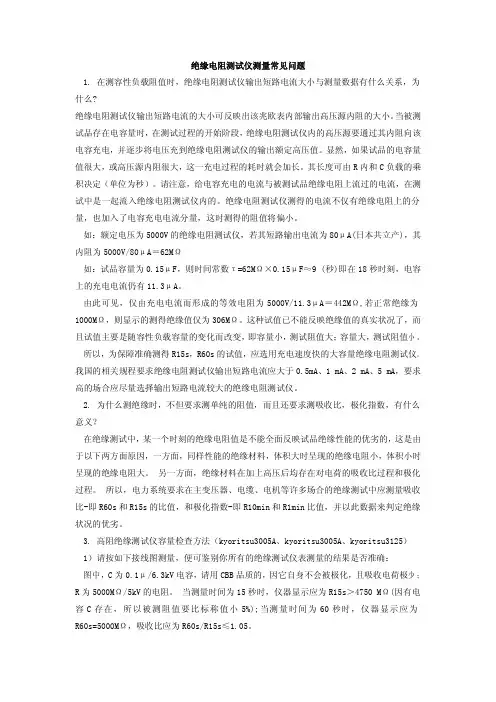

绝缘电阻测试仪测量常见问题1.在测容性负载阻值时,绝缘电阻测试仪输出短路电流大小与测量数据有什么关系,为什么?绝缘电阻测试仪输出短路电流的大小可反映出该兆欧表内部输出高压源内阻的大小。
当被测试品存在电容量时,在测试过程的开始阶段,绝缘电阻测试仪内的高压源要通过其内阻向该电容充电,并逐步将电压充到绝缘电阻测试仪的输出额定高压值。
显然,如果试品的电容量值很大,或高压源内阻很大,这一充电过程的耗时就会加长。
其长度可由R内和C负载的乘积决定(单位为秒)。
请注意,给电容充电的电流与被测试品绝缘电阻上流过的电流,在测试中是一起流入绝缘电阻测试仪内的。
绝缘电阻测试仪测得的电流不仅有绝缘电阻上的分量,也加入了电容充电电流分量,这时测得的阻值将偏小。
如:额定电压为5000V的绝缘电阻测试仪,若其短路输出电流为80μA(日本共立产),其内阻为5000V/80μA=62MΩ如:试品容量为0.15μF,则时间常数τ=62MΩ×0.15μF≈9(秒)即在18秒时刻,电容上的充电电流仍有11.3μA。
由此可见,仅由充电电流而形成的等效电阻为5000V/11.3μA=442MΩ,若正常绝缘为1000MΩ,则显示的测得绝缘值仅为306MΩ。
这种试值已不能反映绝缘值的真实状况了,而且试值主要是随容性负载容量的变化而改变,即容量小,测试阻值大;容量大,测试阻值小。
所以,为保障准确测得R15s,R60s的试值,应选用充电速度快的大容量绝缘电阻测试仪。
我国的相关规程要求绝缘电阻测试仪输出短路电流应大于0.5mA、1mA、2mA、5mA,要求高的场合应尽量选择输出短路电流较大的绝缘电阻测试仪。
2.为什么测绝缘时,不但要求测单纯的阻值,而且还要求测吸收比,极化指数,有什么意义?在绝缘测试中,某一个时刻的绝缘电阻值是不能全面反映试品绝缘性能的优劣的,这是由于以下两方面原因,一方面,同样性能的绝缘材料,体积大时呈现的绝缘电阻小,体积小时呈现的绝缘电阻大。
高压测试仪跳闸电流和短路电流的测量
摘 要
跳闸电流和短路电流是高电压测试仪的两个重要性能指标,在实验室认可评审阶段,根据相关测试标准的规定经常需要被验证。
然而,由于过载保护的存在,很难用直接测量的方法来验证短路电流。
这篇文章介绍了一种间接测量短路电流的方法。
关键词:高电压测试仪;跳闸电流;短路电流;验证
1.简介
根据2001年的IEC60335-1标准第13.3条,用于试验的高压电源在输出电压调整到相应的试验电压之后,必须能够在输出端子之间提供一个短路电流S I 。
电路的过载保护装置对低于跳闸电流r I 的电流均不动作。
不同高压电源的S I 和r I 值如表1所示。
表1 高压电源的特性
在实验室认可评审活动中,经常要求实验室提供用于测试的高压电源能够输出200mA 短路电流的证明性文件。
许多实验者对此感到困惑,因为当电流达到跳闸电流时,高压测试仪的过载保护装置会动作,所以很难直接测量短路电流。
2.理论分析
2.1常用耐压测试仪的典型结构
图1给出了一个常用高压测试仪的方框图,型号为TOS5050 ( 日本KIKUSI 公司制造)。
——————————
作者:Xu Zhezhun Wang Keqin 出处:
它由六部分组成:继电器,电压调整器,高压变压器,输出端,检流器和控制电路。
图1 TOS5050方框图
2.2高压电源的等效模型
电压调整器输出电压经过高压变压器升压后输出高压试验电源。
高压变压器的等效电路如图2所示,其中L 和H 分别是低压端和高压端,H V '、H I '是折合到低压端的高压端输出电压和电流。
由等效电路可以得到,高压电源的输出功率为:
H H H H out I V I V P ⋅='⋅'= (1)
其中,H V 、H I 是高压端的实际输出电压和电流。
在高压端短路的情况下,输出电流如下:
221H
)1(Z Z Z Z V I m
L
'
+'
+⋅=' (2)
其中,L V 是高压变压器低压端的输入电压,即电压调整器的输出电压。
1Z 是高压变压器一
次绕组的泄漏阻抗,而2
Z '是高压变压器折合到一次绕组侧的二次绕组的泄漏阻抗,m Z 是高压变压器的磁场励磁阻抗,且有:
m
m m jX r Z jX r Z Z k Z jX r Z +=+=⋅='+=22222
2111 (3)
k 是高压变压器的比例系数,典型值是251和501 。
因为变压器的泄漏阻抗远远小于磁场的励磁阻抗,即m Z Z 〈〈2,因此:
m Z Z k Z 〈〈⋅='222
短路电流的计算公式可以简化为:
2
1Z Z V I L
H
'+≈' (4) H
H I k I '⋅= (5) 图3给出了在输出端短路条件下的简化等效电路。
图2 高压变压器的等效电路 图3 简化的等效电路
2.3跳闸电流r I 和短路电流S I
方程(1)表明,高压电源的输出功率out P 是输出电压H V 和输出电流H I 的乘积。
在给定输出电压H V 的情况下,输出电流H I 的大小取决于高压变压器的输出功率out P 。
因此,在规定试验电压的条件下,高压电源的跳闸电流取决于高压变压器的最大输出功率。
对于一个有合适输出测试电压的高压测试仪,规定跳闸电流是对高压电源容量的要求,举例来说,规定耐压测试仪在5kV 试验电压下跳闸电流不小于100mA ,就要求耐压测试仪高压变压器容量不小于500VA 。
与方程(4)不同,在电压调整器输出电压L V 给定得情况下,高压端短路输出电流H
I '与高压变压器一次和二次绕组的泄漏阻抗21Z Z '+值成反比。
21Z Z '+阻抗值越大,电流H I '越小。
因此,对输出短路电流H I '的规定就是对高压变压器一次和二次绕组的泄漏阻抗提出要求。
假定折合到一次绕组侧被测设备的等效阻抗是d Z ',高压端的输出电压可由图2得到:
L d m
d d
H
V Z Z Z Z Z Z Z V ⋅'+'+'+'+⋅'='2
2
1)1( (6)
由上式可以看出,在电压调整器的输出电压L V 给定的情况下,高压端之间的输出测试
电压H V '与被测设备的等效阻抗d
Z ',磁场励磁阻抗m Z 和高压变压器一次和二次绕组的泄漏
阻抗1Z 和2
Z '相关。
对于理想的变压器,021='=Z Z ,L H V V ='。
也就是折合到一次绕组侧的输出测试电压等于电压调整器的输出电压。
然而,对于一般变压器,按照参数1Z ,2Z ',m Z 以及d
Z ',折合到一次绕组侧的输出测试电压与电压调整器的输出电压不同。
图4给出了L H
V V '随d Z Z '1的变化曲线 (假设m Z Z Z %121='=)。
图4 输出测试电压随高压变压器泄漏阻抗变化曲线
由曲线可以看出,L H
V V '随d Z Z '1的增加而减小。
在给定电压调整器输出电压L V 和被测设备的等效阻抗d
Z '的情况下,输出测试电压H V '随泄漏阻抗1Z 和2Z '的增加而减小。
由曲线给出两个计算实例:
——当05.01='d
Z Z 时90.0='L H V V ,当变压器绕组的泄漏阻抗1Z 达到被测设备阻抗的5%时,折合到一次绕组侧的输出测试电压下降到电压调整器输出电压的90%。
——在输出测试电压是5kV ,通过被测设备的输出电流是100mA 的测试条件下,要保证输出测试电压下降在3%的范围内,折合到一次绕组侧的高压变压器一次和二次绕组的泄漏阻抗不应超过0.8Ω,高压变压器典型的变比k=1:25.
3.短路电流的验证方法
一般情况下,高压测试仪具有过载电流保护功能。
当输出电流值达到跳闸电流r I 时,电路中的过流保护装置会动作。
为了能够直接测量短路输出电流,需要将保护电路旁路,但这一做法可能会对仪器造成损害。
因此,直接测量测试仪的短路电流存在一定的困难。
作为替代,这里介绍一种短路电流的间接测量方法。
它可以从方程(6)推导出:
d m
d L
H
Z Z Z Z Z Z V I '+'+'+'+⋅='2
2
1)1( (7)
方程(7)表明,对于给定的被测设备阻抗d
Z ',短路电路H I '取决于电压调整器的电压L V ,以及变压器的阻抗参数1Z 、2
Z '、m Z 。
一般来说21Z Z '≈。
在已经确定L V 值的条件下,如果获得的两个输出电流的测量值H
I '与被测设备已知的阻抗d Z '不同,在0='d Z 的条件下折合到一次绕组侧的短路电流S
I '就很容易计算出来。
在实际操作中,一般可以选择H V 为耐压测试仪所使用的最小输出测试电压,例如500 V 。
如果耐压测试仪在该电压下能输出满足要求的短路电流,那么在高于该电压值的其他任何输出试验电压下,都能输出满足要求的短路电流。
选择一个有着合适阻值和足够功率的可变电阻作为负载阻抗d Z ,例如一个最大阻值不少于10k Ω,在200mA 测定电流下最小功率100W 。
选择合适的两个阻抗d Z 测量相应的电流H I 。
高压变压器的变比k 参考仪器的用户手册。
通过以下的转换:
d d H H
H
L Z k Z I k I V k V ⋅='⋅='⋅=21
(H V 为开路电压) 折合到一侧绕组侧的短路电流S I '可以计算得出,实际短路电流如下: S S I k I '⋅=
实例:
表2给出了高压变压器变比251=k 的TOS5051型高压测试仪在不同负载阻抗条件下的五组测量数据。
选取五组数据中的两组来计算方程(7),结果是:
Ω
=Ω='=1.8889.221m Z Z Z
当0='d
Z 时,计算结果是mA I S 136=。
测量和计算结果表明,选中的仪器在最低测试电压500V 的条件下输出一个136mA 的短路电流。
如果需要的短路电流为200mA ,最低输出测试电压应不少于734V 。
表2 TOS5051型高压测试仪在不同负载条件下的输出电流
4.结论
跳闸电流和短路电流是高电压测试仪的两个重要性能指标,相关的试验标准分别对其有不同的规定。
跳闸电流取决于高压测试仪中高压变压器的容量,短路电流则由试验电压和高压变压器的阻抗参数决定。
对于一台高压变压器容量为500VA的高压测试仪,如果其输出测试电压的范围是0~5kV,则其最大输出电流为100mA。
跳闸电流或者是高压变压器的容量往往在高压测试仪的技术参数表中给出,否则,它也可以通过直接测量得到验证。
但是,由于常用测试仪过载保护功能的存在,很难直接测量短路电流。
作为替代,本文介绍了一种间接测量短路电流的方法。
